IT Istruzioni per l’uso e l’installazione Cappa

Libretto di Istruzioni INDICE CONSIGLI E SUGGERIMENTI 7 CARATTERISTICHE 8 INSTALLAZIONE9 USO 12 MANUTENZIONE 13

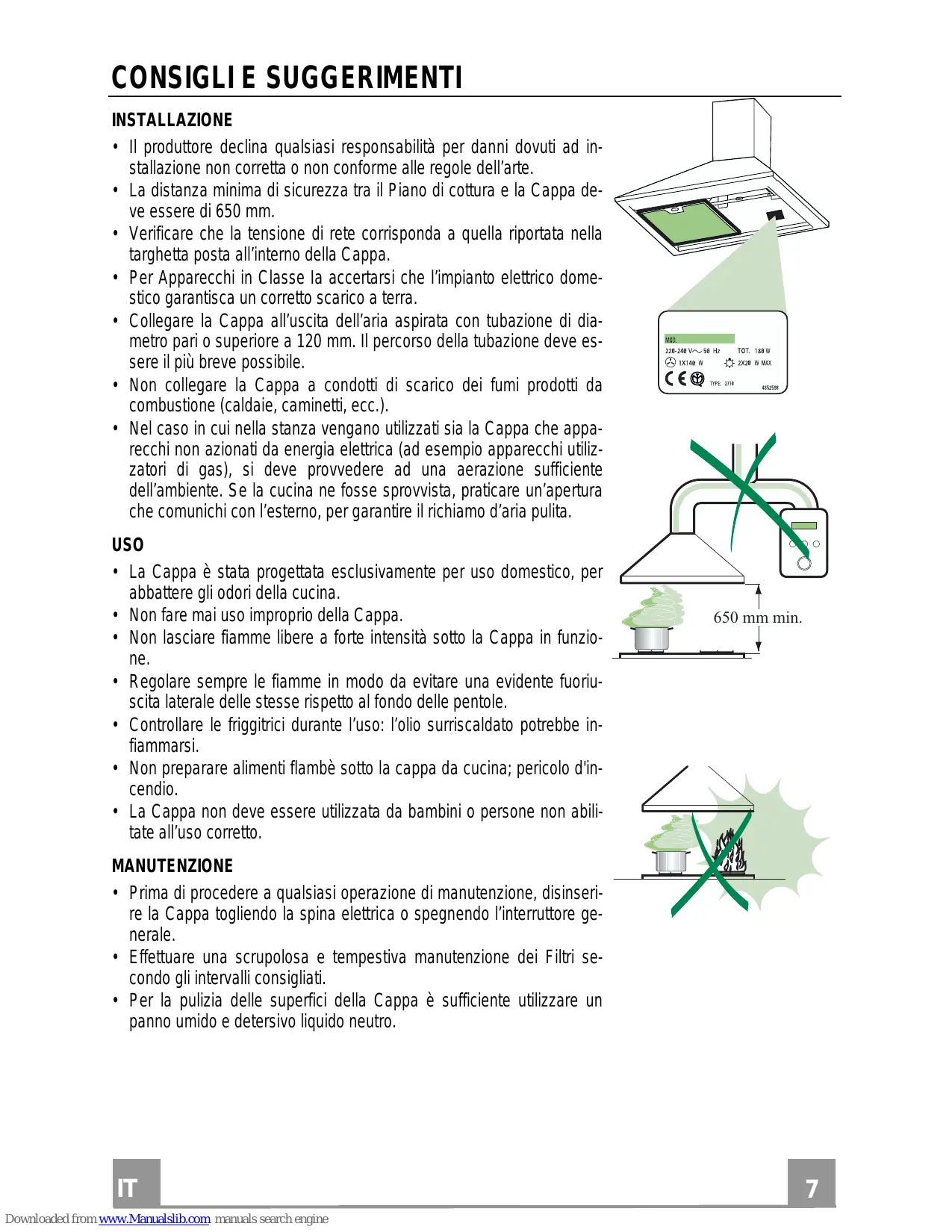

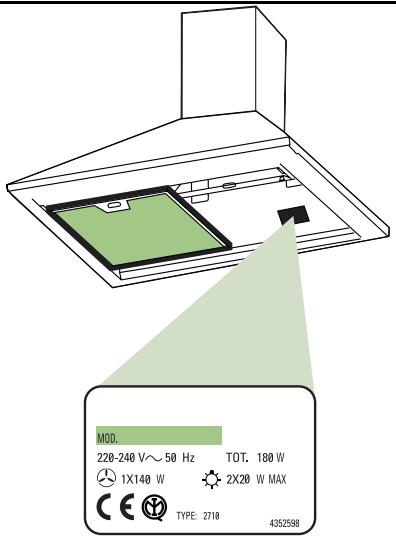

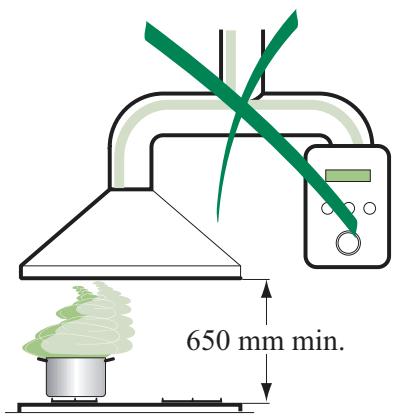

CONSIGLI E SUGGERIMENTI INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. • La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm. • Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa. • Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra. • Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile. • Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.). • Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il richiamo d’aria pulita. USO • La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. • Non fare mai uso improprio della Cappa. • Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione. • Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole. • Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi. • Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio. • La Cappa non deve essere utilizzata da bambini o persone non abilitate all’uso corretto.

MANUTENZIONE • Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale. • Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati. • Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

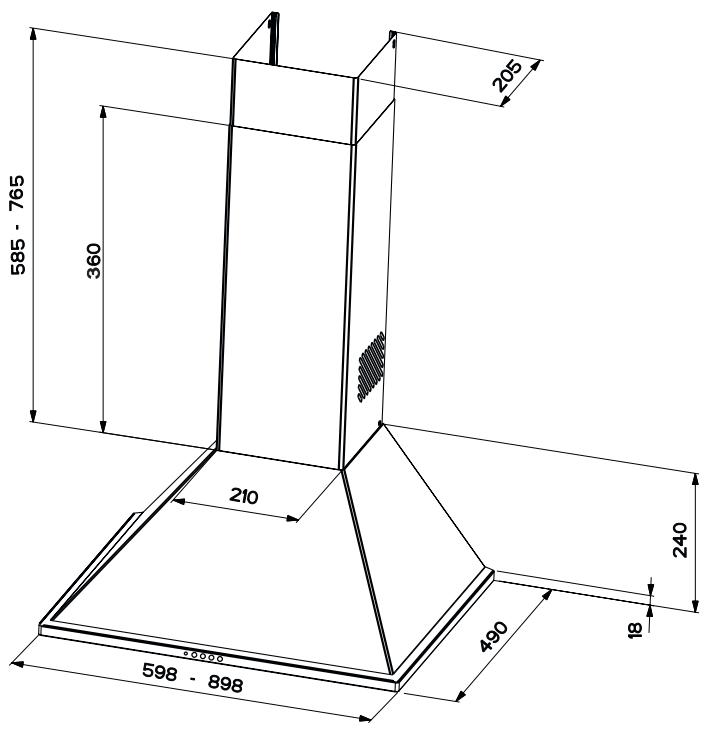

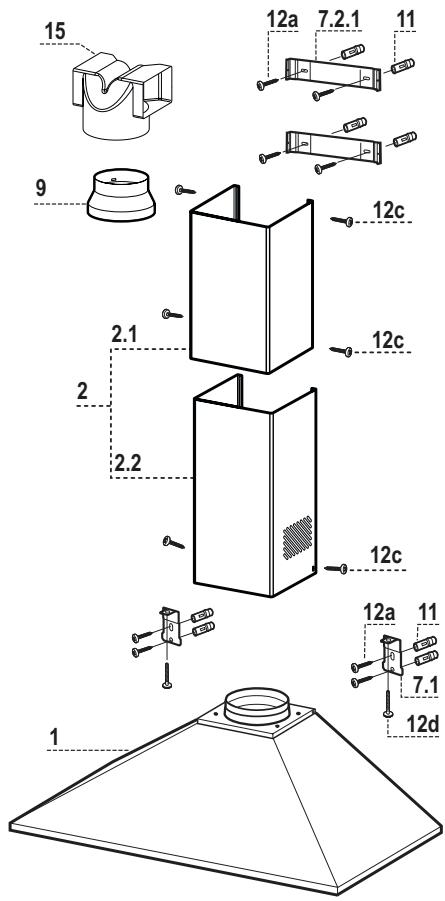

Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Filtri Camino Telescopico formato da: Camino Superiore Camino Inferiore Flangia di Riduzione ø 150-120 mm Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione 7.1 2 Staffe Fissaggio Corpo Cappa 7.2.1 2 Staffe Fissaggio Camino Superiore 11 8 Tasselli 12a 8 Viti 4,2 x 44,4 12c 6 Viti 2,9 x 9,5 12d 2 Viti M4 x 25

Q.tà Documentazione 1 Libretto Istruzioni

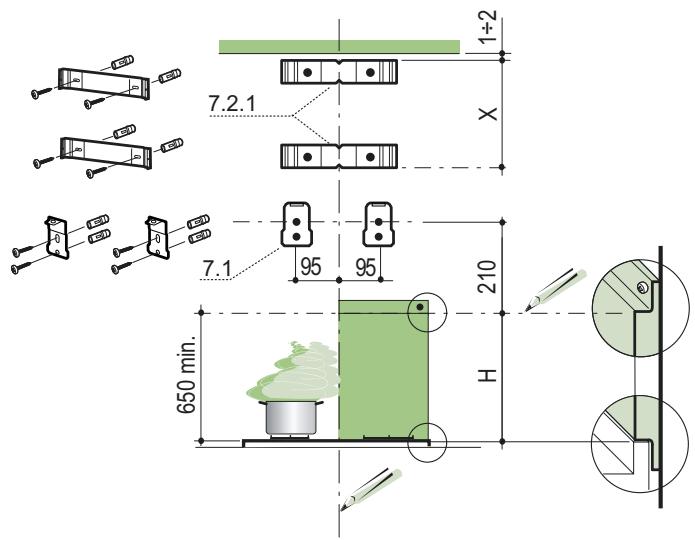

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fondale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale. • Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea Verticale di riferimento. • Segnare i centri dei Fori della Staffa. • Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento. • Segnare i centri dei Fori della Staffa. • Appoggiare come indicato, la Staffa 7.1 a 95 mm dalla linea Verticale di riferimento, e 210 mm sopra la linea Orizzontale di riferimento. • Segnare i centri dei Fori della Staffa. • Ripetere questa operazione dalla parte opposta.

FONDALE (OPTIONAL) Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo questa operazione complessa va effettuata solamente dall’installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili. Limitandosi al solo fissaggio superiore, procedere come segue: • Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, centrandolo sulla linea Verticale di riferimento. • Segnare i centri dei due fori della faldina superiore. • Forare ø 8 mm i punti segnati. • Inserire i tasselli 11 nei fori. • Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione. • Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.

IT Downloaded from www.Manualslib.com manuals search engine

Montaggio Corpo Cappa

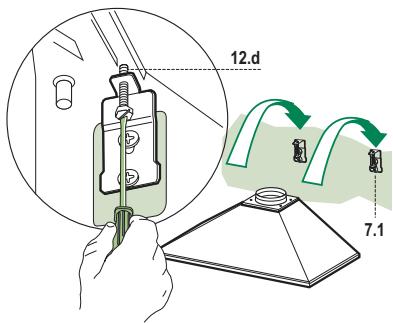

• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione. • Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla linea verticale. • Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Corpo Cappa.

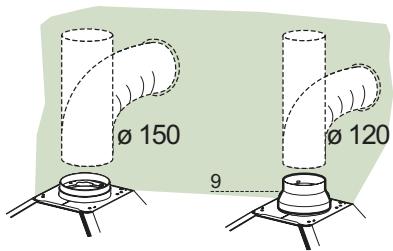

Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore. • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cappa. • Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione. • Togliere eventuali Filtri Antiodore al Carbone attivo.

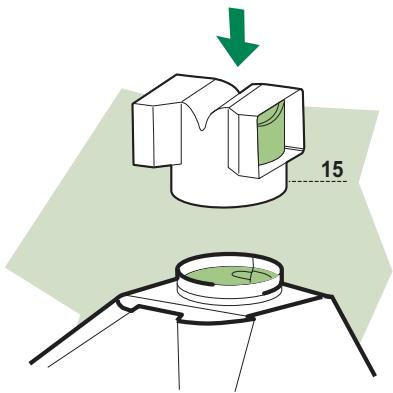

USCITA ARIA VERSIONE FILTRANTE • Applicare a pressione il Raccordo Uscita Aria 15 sull’Uscita del Corpo Cappa.

• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

IT Downloaded from www.Manualslib.com manuals search engine

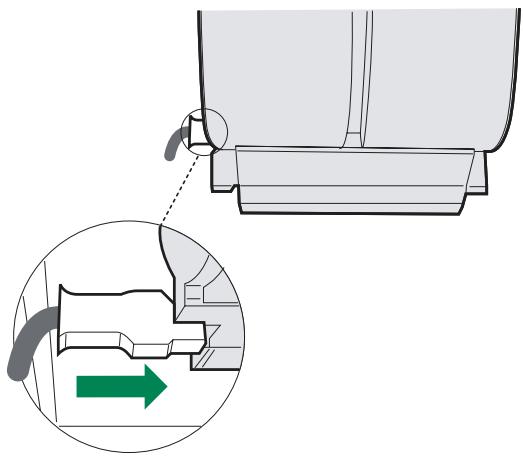

CONNESSIONE ELETTRICA • Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm. • Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

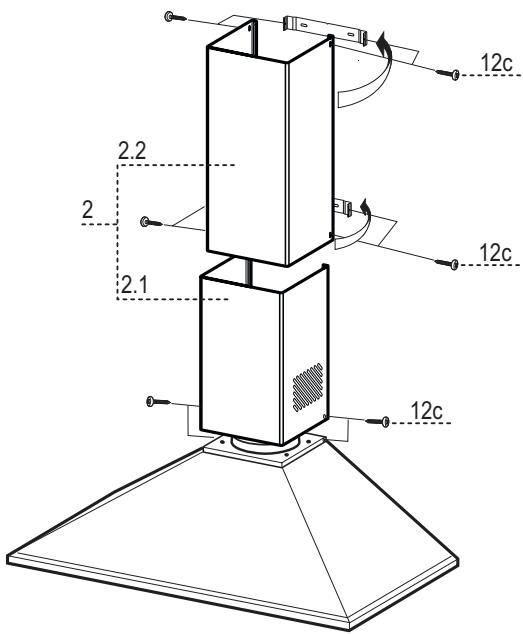

Montaggio Camino Camino superiore • Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta. • Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione. Camino inferiore • Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta. • Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione. • Assicurarsi che l’uscita del Raccordo 15 risulti in corrispondenza delle bocchette del Camino.

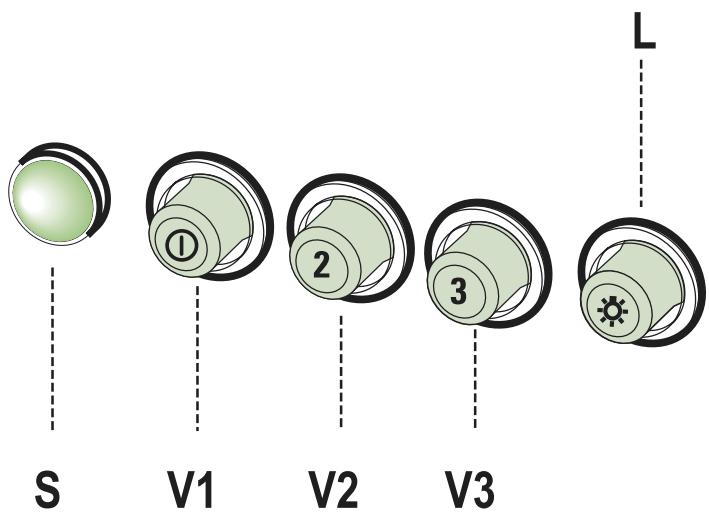

Accende e spegne l’Impianto di Illuminazione.

Led accensione Motore.

Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo rapporto tra portata d’aria trattata e livello sonoro.

Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

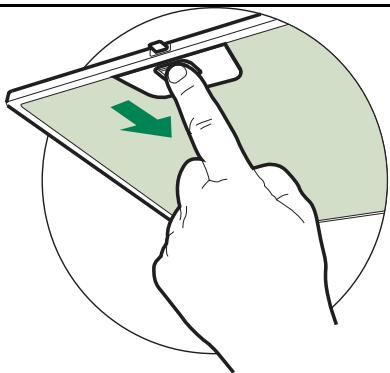

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso. • Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. • Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna

Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

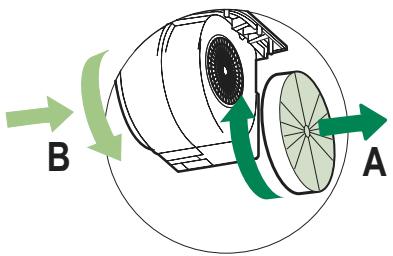

B A SOSTITUZIONE • Togliere i Filtri antigrasso. • Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A). • Montare i nuovi Filtri, come indicato (B). • Rimontare i Filtri antigrasso.

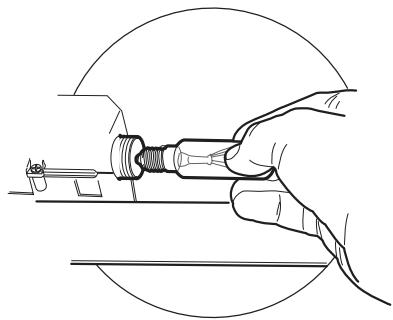

Illuminazione SOSTITUZIONE LAMPADE Lampade a incandescenza da 40 W • Togliere i Filtri antigrasso metallici. • Svitare le Lampade e sostituirle con nuove di uguali caratteristiche. • Rimontare i Filtri antigrasso metallici.

IT Downloaded from www.Manualslib.com manuals search engine

93/68/CEE Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
