BEDIENUNGSANLEITUNG DMPL0140SW - 942 150 332 ELECTROLUX

de Bedienungsanleitung

Die Bedienungs.- und Montageanleitung enthalt wichtige Hinweise, welche beachtet werden müssen, damit die DMPL0140SW Abzugshaube ohne Gefahr und störungsfrei betrieben werden kann.itte bewahren Sie diese für ein späteres Nachschlagen auf. Die Ihnen vorliegende Gebrauchsanleitung gilt fur mehrere Geräteausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschreiben sind, welche nicht auf Ihr Modell zutrefden. Die DMPL0140SW Abzugshaube darf nicht von Personen (einschl. Kinder) mit eingeschränkten physischen oder psychischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät speieren.

Bestimmungsmäßige Verwendung

Der DMPL0140SW Kochfelddunstabzug dar auf ausschließlich zum Beseitigen des Kuchendunstes von Kochgeräten für den privaten Hausgebrauch verwendet werden. Jede andere Verwendung gitt als sachwidrig. Durch sachwidrige Verwendung vom Kochfelddunstabzug konnen Gefahren für Personen und Gegenstände entstehen.

Installation

Das Gerätarf nur von einem autorisierten Fachmann unter Beachtung allereinschlädigten Vorschriften der Stromversorgungsunternehmen sowie der Bauverordnungsvorschriften der Länder angeschlossen werden. Beachten Sie bei der Montage die entsprechende Anleitung! Beschädigte Geräte dürfen nicht in Betrieb genommen werden. Defekte Teile müssen durch ELECTROLUX Originalteile ersetzt werden. Reparaturen dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

Vergiftungsgefahr!

Wenn die DMPL0140SW Kochfelddunstabzug im Abluftbetrieb gleichzeitig mit anderen raumluftabhängigen Feuerstätten (z. B. holz-, gas-, öl- oder kohlebefeuerte Geräte) in einem Raum betrieben wird, konnen tõdliche Verbrennungsgase durch einen entstehenden Unterdruck im Raum zurückgeführt werden.itte sorgen Sie daher immer für ausreichend Zuluft! Der Unterdruck im Raum darf nicht größter als 4 Pa (0,04 mbar) sein.

Brandgefahr!

Der DMPL0140sw Kochfelddunstabzug darf nie ohne Multifunktionsfilter und muss immer unter Aufsicht betrieben werden. Überfettete Filter bedeuten Brandgefahr! Frittieren Sie mit dem Kochfelddunstabzug nur unter ständiger Aufsicht! Achten Sie auf eine regelmäßige Filterreinigung. Gaskochstellen und Flammbieren sind bei der Kochfelddunstabzug verboten!

Vorbereitung Inbetriebnahme

Der Haubenmodell entspricht den einschlagigen Sicherheitsbestimmungen für Kucheneinrichtungen in Privathaushalten. Die Anforderungen, welche der Aufstellungsord erfüllen muss, sind in der zum Gerät gehörenden Benutzerdokumentation beschrieben. Falls Sie über die Zulässigkeit der Aufstellung in der vorgesehenen Umgebung Zweifel haben, wenden Sie sichitte an unseren Service.

Transport, Auspacken, Aufstellen

Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung auftreten.itte warten Sie bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb erhmen. Die Akklimatisationszeit ist abhängig von Temperaturdifferenz und Gerät sowie dessen Aufbau. Sie sollen aber mindestens 12 Stunden betragen.

Anschluss Stromnetz

Überprüfen Sie, ob die angegebene Nennspannung des Gerätes mit der örtlichen Netzspannung übereinstimmt. Eine falsche Einstellung führt zur Beschädigung bzw. Zerstörung der Geräts. Überprüfen Sie vor dem Betrieb, ob alle Kabel und Leitungen einwandfrei und unbeschädigt sind. Achten Sie insbesondere daraufuf, dass die Kabel keine Knickstellen aufweisen, um Ecken herum nicht zu kurz verlegt worden sind und keine Gegenstände auf den Kabeln stehen. Achten Sie weiterhin daraufuf, dass alle Steckverbindungen fest sitzen. Eine fehlerhafte Schirmung oder Verkabelung gefährdet ihre Gesundheit (elektrischer Schlag) und kann andere Geräte zerstären. Geräte mit Netzstecker werden mit einer Sicherheitsgeprüten Netzleitung des Einsatzlandes ausgerüstet und darüber nur an eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose angeschlossen werden, andernfalls droht elektrischer Schlag. Stellen Sie richer, dass die Steckdose am Gerät oder die Schutzkontakt-Steckdose der Hausinstallation frei zugänglich ist, damit im Notfall oder bei Service-bzw. Wartungsarbeiten das Netzkabel aus der Steckdose gezogen werden kann.

Gefahr durch elektrischen Schlag!

Reinigen Sie die Haube nicht mit einem Dampfreiniger oder mit Wasserdruck. Beim Reinigen der Haube muss diese vorher vom Stromnetz getrennt werden.

Allgemeine Funktionswise

Der neue Kochfelddunstabzug vom Modell: DMPL0140SW von ELECTROLUX besitzt eine Kochdampf-Eintrittsöffnung, welche neben einem oder zwischen zwei Kochstellen eines Herdes angeordnet ist.

Unterhalb der Kochdampf-Eintrittsöffnung, die an der Oberseite durch ein durchlüssiges Gitter abgedeckt wird, ist ein Absaugschacht angeordnet, der über ein Abluftkanalsystem mit einem Sauggeblase verbunden ist, welches die beim Kochen entstehenden Kochdampfe durch das Gitter hindurch von der Kochstelle weg absaugen.

Das Modell DMPL0140SW bietet bei einer einfacher Handhabung eine effektive Absaugung und wird in zwei Gebläsevarianten: „internet Motor Abluft“, „internet Motor Umluft“ erhältlich sein.

Um energiesparende und optimale Funktionseise zu gewährleisten empfehlen wir bei Kochtopfen mit geschlossenen deckeln zu kochen.

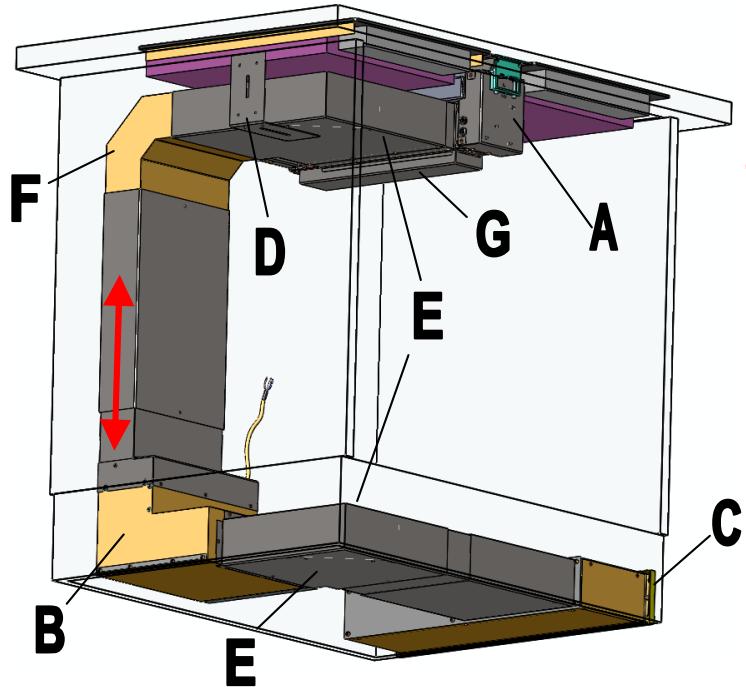

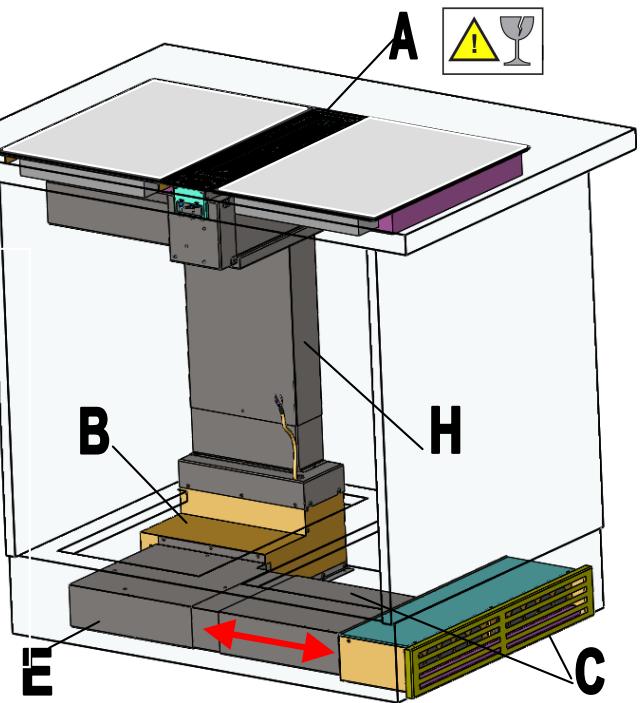

Produktbeschreibung

durch Drucken der Austaste

A = Kochfelddunstabzug: DMPL0140SW
B = Gebläsemotor
C = ULSLLF80 (optional)

Umluftbox, Kanal horizontal

D = Befestigungswinkel
E = BOGEN90 90° Bogen horizontal
F = 90^ Bogen vertical
G = Auffangschale Flüssigkeit 0,5 ltr.
H = Flachkanal teleskopisch

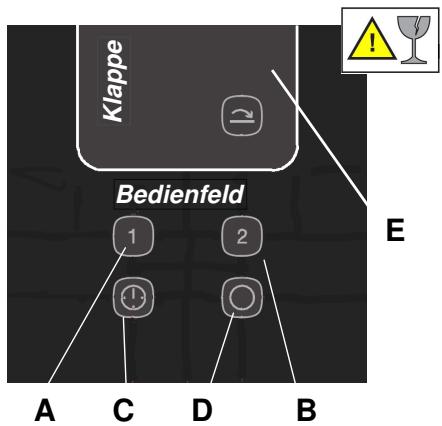

Bedienung

Die Funktionen von dem Kochfelddunstabzug werden über eine Touch Bedienung gesteuert. Das Öffnen der Klappe (Absaugöffnung) wird manuell gesteuert (etwas Druck erforderlich). Durch Betätig- gen der Klappe nach unten wird die Elektronik mit Strom versorgt. Der integrierte Elektromagnet wird aktiv und halt die Klappe unter. Das Schließen der Klappe wird durch Drücken der Austaste D elektrisch gesteuert. Nachdem die Klappe geschlossen ist, hat die Haube keinen Stromverbrauch. (0 Watt Standby)

A Stufe 1

Durch Drücken des Symbols wird 50% der Lüfterleistung erreicht.

B Stufe 2

Durch Drücken des Symbols wird die maximale Lüfterleistung erreicht.

C Nachlaufzeit

Durch Drücken des Symbols wird die Nachlaufzeit aktiviert. Der Motor schaltet von Stufe 2 auf Stufe 1 darüber und schaltet nach 15 min automatisch ab.

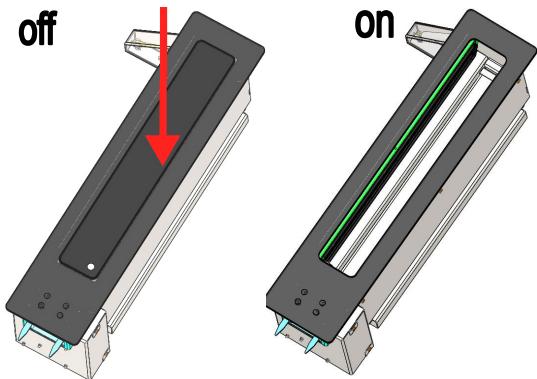

E Klappe öffnen

Durch festes manuelles Drucken mit der Hand, mittig auf die Klappe wird diesen nach unten geöffnet. Die Klappe bis

zum Anschlag nach unten drücken bis diese arretiert ist.

D Klappe schlieben

Durch manuelles Drucken des Symbols wird der Strom zur Haube unterbrochen und die Klappe schlieBt automatisch. Achtung der Elektromagnet öffnet und die Klappe schlieBt erst nach 0,5sec

A Reinigungsmodus aktivieren

Zuerst Klappe öffnen, dies erfolgt durch festes manuelles Drucken mit der Hand, mittig auf die Klappe wird diese nach unten geöffnet, dann Symbol A mindestens 3 sec. Gedrückt halten, Symbol blinkt der Stromkreislaus zur Kochfeld-dunstabzug und Motor wird unterbrochen.

Das Bedienteil deaktiviert seine Funktion. Der Kochfelddunstabzug damit Multifunktionsfilter sowie die Auffangschale kann gereinigt werden.

A Reinigungsmodus deaktivieren

Symbol A mindestens 3 sec. Gedrückt halten, Symbol hort auf zu blinkt der Stromkreislaus zum Kochfelddunstabzug und Motor ist wieder aktiv.

Reinigung und Pflege

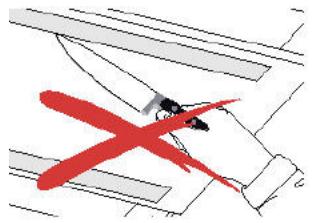

Reinigung von Oberflächen

Gefahr durch Stromschlag! Kochfelddunstabzug durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos machen oder Reinigungsmodus aktivieren. Beim Reinigen ist darauf zu achten, dass kein Wasser in das Gerät eindringt und mit elektrischen Bauteilen in Berührung kommt.

Fruhzeitiges Reinigen der Oberfläche erspart später ein muhevolles Entfernen von hartnackigen Verschmutzungen. Beim Reinigen nur handelsübliche Spülmittel oder Allzweckreiniger verwenden, die für Edelstahl / Aluminium geeignet sind. Keine scheuernde Reiniger oder Stahlwolle verwenden. Nach dem Reinigen der Haube die Edelstahlflächen mit einem Edelstahlpflegemittel pflegen. Fettablagerungen sind physikalisch begrundet und keine Fehlfunktion vom Kochfelddunstabzug.itte hier regelmäßig reinigen, um hartnackigen Verschmutzungen vorzubeugen.

Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, da matte Stellen entstehen können.

Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.itte verwenden Sie keine scheuernden Mittel oder kratzende Schwämme.

Glasoberflächen:

Die an dem Kochfelddunstabzug installierten Glasfront dürfen bei der Reinigung nur mit einem milden Glasreiniger und einem sehr weichen Tuch erfolgen.

Multifunktionsfilter

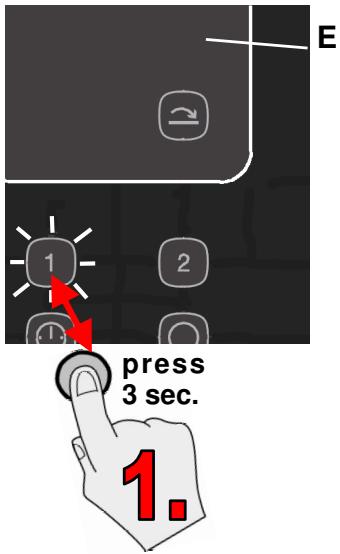

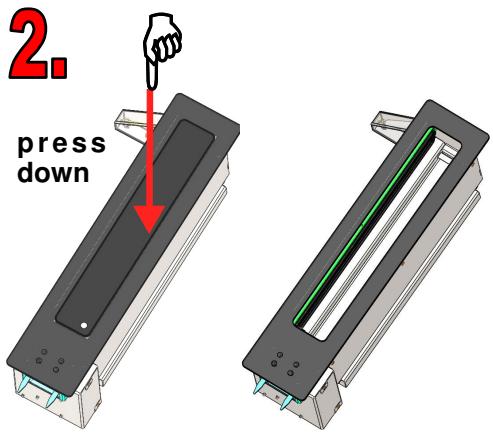

Ausbau Multifunktionsfilter

Zuerst Klappe mauell öffnen dann den Reinigungsmodus aktivieren (A) Symbol mindestens 3 sec. Gedrückt halten, Symbol blinkt der Stromkreislaus zur Kochfelddunstabzug und Motor wird unterbrochen. Das Bedienteil deaktiviert seine Funktion.

Achtung der Elektromagnet öffnet die Klappe erst nach 0,5sec .Dann kann die Klappe geöffnet werden.

Der Multifunktionsfilter damit Kochfeld-dunstabzug kann gereinigt werden.

Brandgefahr! Durch fetthaltige Rückstande wird die Leistung vom Kochfeldunstabzug beeinträchtigt und die Brandgefahr erhöht sich. Um einer Brandgefahr vorzubeugen, den Multifunktionsfilter unbedingt regelmäßig reinigen. Die Multifunktionsfilter müssen 2 mal pro Wocha gereinigt werden.

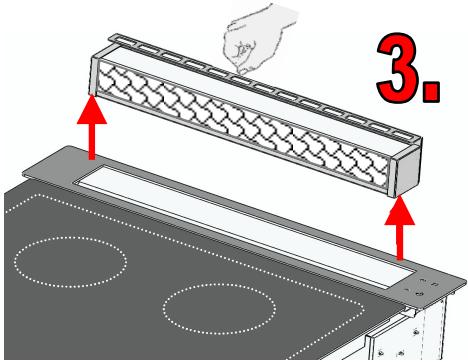

Reinigung Multifunktionsfilter

Den Multifunktionsfilter reinigt man am Besten in der Spulmaschine oder unter Verwendung eines schonenden Geschirrspulmittels das für Aluminium geeignet ist! Für eventuelle Verfarbungen durch Verwendung aggressiver Spulmitel übernimmt der Hersteller keine Garantie. Temperatur über 55 Grad sind in jedem Fall zu vermeiden.

Achtung: Keine Mehr-Phasen-Reiniger verwenden. Den Multifunktionsfilter nicht in einer gewerblichen Spülmaschine reinigen. Eine Reinigung mit aggressiven Reinigern wie Benzin, Aceton, Trichlorethylen etc. führt zur Zerstörung der Multifunktionsfilter!

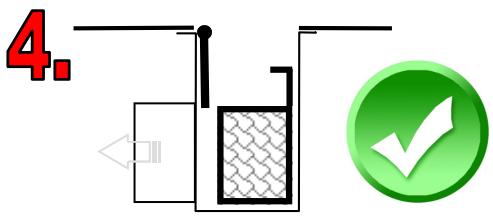

Einbau Multifunktionsfilter

Der Einbau vom Multifunktionsfilter erfolgt in umgekehrer Reihenfolge wie der Ausbau! Wichtig jedoch ist das der Multifunktionsfilter richtig herum eingesetzt wird da beim falscheinsetzten keine Funktion vom Kochfelddunstabzug gegeben ist und sich die Klappe nicht schreiben lâß! Siehe hierzu Bild 4.

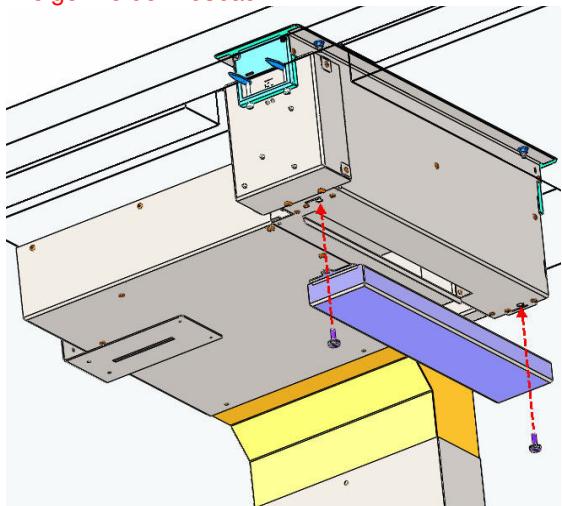

Ausbau Auffangschale

Die Auffangschale kann nur nach unter im Unterschrank ausgebaut werden! Hierzu die 2 Stück M5 Rändelschrauben entfernen und die Auffangschale nach unten abnehmer, entleeren und Reinigen. Wir empfehlen die Auffangeschale mind. alle 4 Wochen zu kontrollieren und bei bedarf zu entleeren. Das Auffangvolumen beträgt max. 0,5 ltr., bei hoherem Kondensatanfall in der Auffangschale muss diese öfterns entleert werden.

Der Einbau erfolgt in umgekehrter Reinfolge wie der Ausbau!

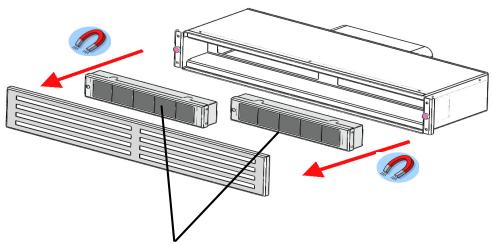

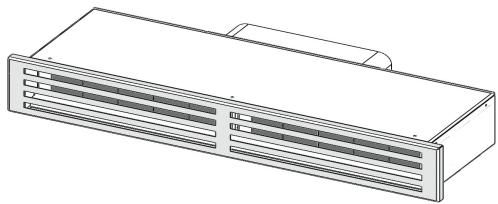

Long Life Aktivkohlefilter

(optional)

regenerierbare Long Life Aktivkohlefilter

Die Long Life Aktivkohlefilter befinden sich hinter dem Ausblasgitter und sind durch einfaches Ziehen nach vorne zu entnahmen.

Die Regenerierung der Long Life Aktiv- kohlefilter erfolgt im vorgewärmten Ofen (200^) und dauer 2 Stunden.

Achtung die Selfstentzündungstemperatur liegt bei 300-350°C!

Hinweis! Verbrennungsgefahr!

• die Long Life Aktivkohlefilter auf keinen Fall im Mikrowellenofen regenerieren
• die Pyrolyse-Funktion des Ofens auf keinen Fall zur Regenerierung der Long Life Aktivkohlefilter verwenden
• vor der Regenerierung sind die Long Life Aktivkohlefilter mit einem feuchten Tuch zu reinigen

Die Long Life Aktivkohlefilter dürfen erst nach dem Abkühlen aus dem Ofen herausgenommen werden.

Die Filterregenerierung im Ofen kann zur Entwicklung von unangenehmen Gerüchen im Ofen führen! Wie möglich der Aktivkohlefilter-Wabenkörper regeneriert werden muss, hängt von der Intensität des Kochens ab. Dennoch soll die Regenerierung der Long Life Aktivkohlefilter auf jeder Fall alle 2-3 Monate erfolgen. Außer dem muss der Long Life Aktivkohlefilter alle 1-2 Monate mit einem feuchten Tuch gereinigt werden. Die Long Life Aktivkohlefilter mösen nach einer Nutzungsdauer von ca. 3-4 Jahren erneuert werden.

Typ:AKFLL80

Störungen

Wenden Sie sichitte sofort an unseren Kundendienst, wenn:

• der Kochfelddunstabzug undefinierbare Gerausche verursacht und Sie nach Prüfung der Abluftleitung keine Mängel feststellen können.
• Sie feststellen, z.B. durch Horen seltsamer Geräusche, dass der Motor fehlerhaft oder defekt ist.
• die Schaltung nicht ordnungsgemäß Funktioniert.
• die Klappe des Lufthungsschlitzes nicht ordnungsgemäß öffnet oder schließt.

Entsorgung

Verpackung

Die Verpackung vom Kochfelddunstabzug ist recyclbar. Als Verpackungsmaterialien werden Karton und Polyethylenfolie (PE) verwendet. Diese Materialien sind umweltgerecht und nach den jeweiligen vor Ort geltenden Vorschriften zu entsorgen.

Kochfelddunstabzug

Über eine umweltgerechte Beseitigung veralteter Haushaltsgeräte berät Sie auch bereits ihre Gemeinde.

Umwelthinweise

Alle Modelle aus dem Hause ELECTROLUX sind entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Diese Richtlinie gibt die Rahmenbedingungen für eine EU -weit gültige Rücknahme und Verwertung von Altgeräten vor.itte informieren Sie sich über aktuelle Entsorgungswege bei Ihrem Fachhandler.

Technische Daten

Anschluss ans Netz: 230 V / 50 Hz, max. 221 Watt

Technische Änderungen vorbehalten.
