BEDIENUNGSANLEITUNG OKC623S AMICA

BEDIENUNGSCANLEITUNG - KAMINHAUBE DE 32

i Bittie lesen Sie diese Anleitung vor der Installation des Kaminhaube durch!

4 × 0.9 × 9.5

30

1

2

3

L

4

5

6

7

Szanowski Państwo,

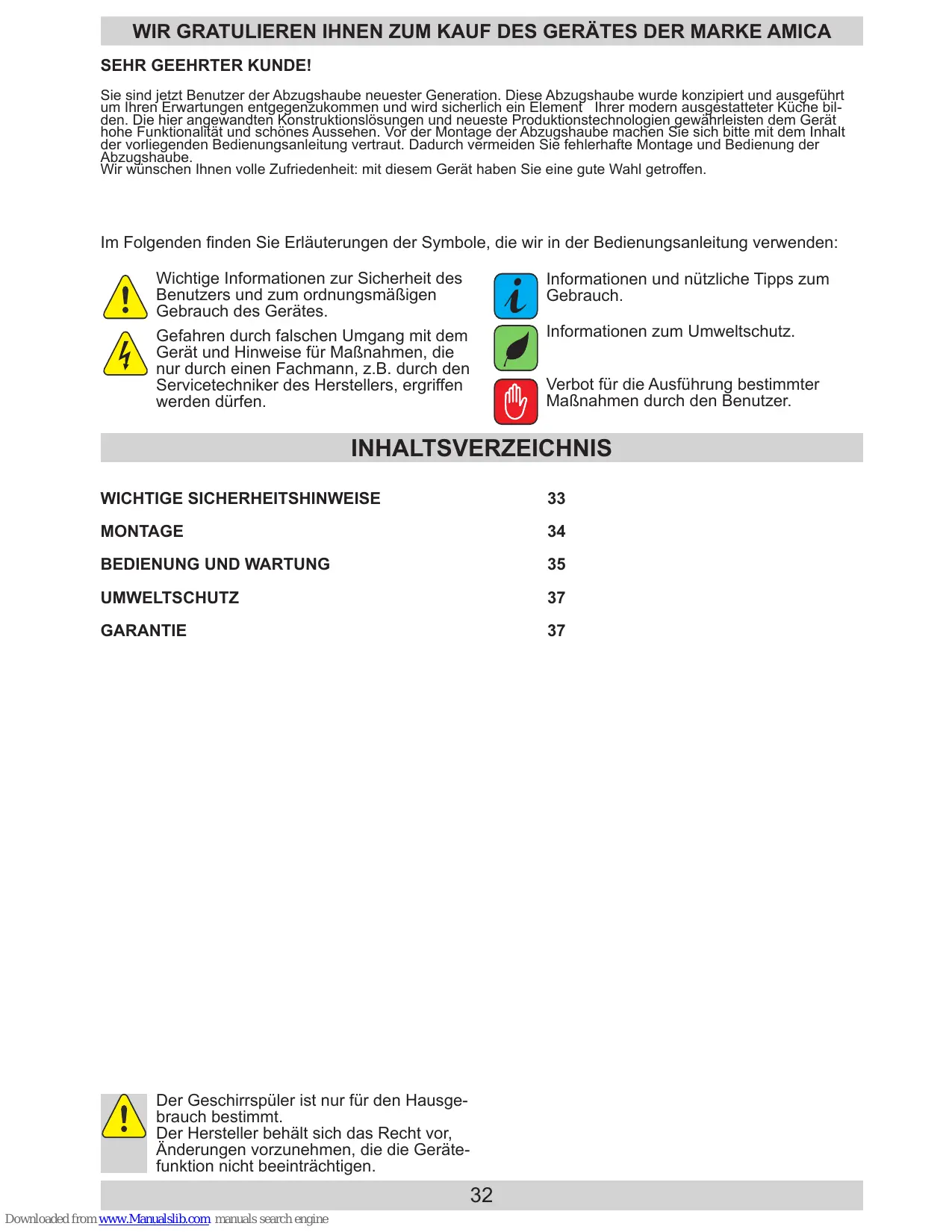

SEHR GEEHRTER KUNDE!

Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgefuhrt um ihren Erwartungen entgegenzukommen und wird sichlich ein Element ihrer modern ausgastteter Kuche bil-den. Die hier angewandten Konstruktionslösungen und neuste Produktionstechnologien gewährleisten dem Gerät hohe Funktionalität und schones Aussehen. Vor der Montage der Abzugshaube machen Sie sichitte mit dem Inhalt der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der Abzugshaube.

Wir wünschen Ihnen volle Zufriedenheit: mit thisem Gerät haben Sie eine gute Wahl getroffen.

Im Folgenden finden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:

Wichtige Informationen zur Sicherheit des Benutzers und zum ordnungsmäßigen Gebrauch des Gerätes.

Gefahren durch falschen Umgang mit dem Gerät und Hinweise für Maßnahmen, die nur durch einen Fachmann, z.B. durch den Servicetechniker des Herstellers, ergriffen werden)dürfen.

Informationen und nützliche Tipps zum Gebrauch.

Informationen zum Umweltschutz.

Verbot für die Ausführung bestimmter Maßnahmen durch den Benutzer.

INHALTSVERZEICHNIS

WICHTIGESICHERHEITSHINWEISE 33

MONTAGE 34

BEDIENUNG UND WARTUNG 35

UMWELTSCHUTZ 37

37

Der Geschirrspüler ist nur für den Hausgebrauch bestimmt.

Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

• Der Hersteller haftet nicht für die Schäden, die Folge der Nichteinhaltung indere vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.
  Die Dunstabzugshaube dient zur Abführung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht zu anderen Zwecken.
• Beim Abluftbetrieb muss die Dunstabzugshaube an einen entsprechenden Lüftungskanal angeschlossen werden (nicht an betriebsaktivene Kamin-, Rauchoder Abgaskanäle anschließen!). Es ist damit erforderlich, eine Leitung zur Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr mit einem Durchmesser von 0 120 oder 150mm) sollte mindestens 4-5 m lang sein. Die Abluftleitung ist auch bei Teleskop-und Möbeldunstabzugshauben bei Umluftbetrieb erforderlich.
• Beim Umluftbetrieb muss der Aktivkohlefilter installiert werden. In dieser Fall ist es nicht mehr erforderlich, die Leitung zur Abführung der Abluft zu installieren. Zu empfehlen ist dagegen die Montage des Umlenkblechs für die Abluft (nur bei Kaminabzugshauben).
  Die Dunstabzugshaube verfügt über eine unabhängige Beleuchtung sowie einen Abluftventilator mit der Möglichkeit der Einstellung einer der mehreren Leistungsstufen.
• Je nach der Version der Gerätes ist die Dunstabzugshaube für eine dauerhafte Anbringung an einer vertikalen Wand über einem Gas- oder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem Gas- oder Elektroherd (Inselabzugshauben); an einer vertikalen Wand in einem Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern Sie sich vor der Montage, ob die Wand-oder Deckenkonstruktion für die Montage der Dunstabzugshaube geeignet ist und standhalten kann. Manche Modelle der Dunstabzugshauben sind sehr schwer.

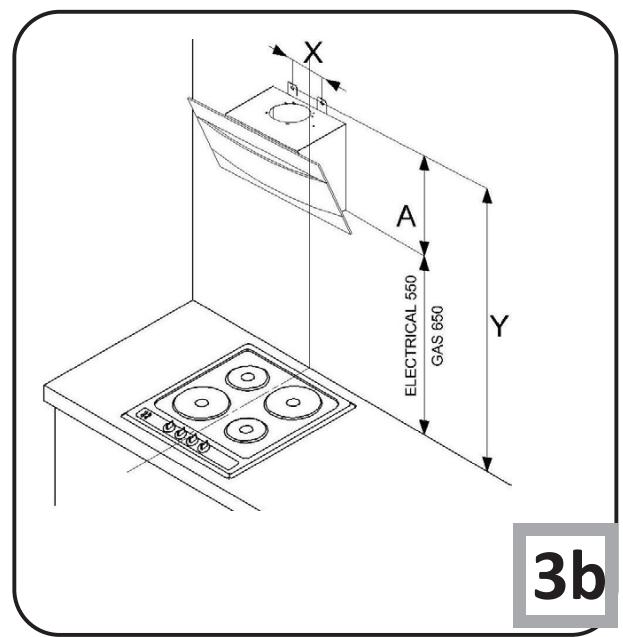

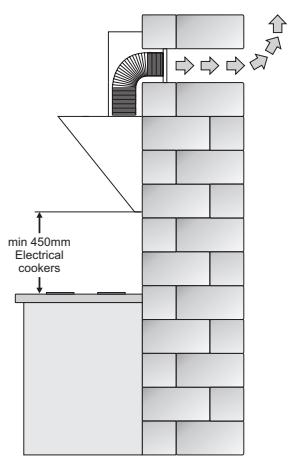

  Die Montagehöhe über dem Elektroherd ist im Produktdatenblatt (in der technischen Spezifikation des Gerätes) angegeben. Sollte in der Montageanleitung für Gasherde ein größer Abstand angegeben sein, so muss dies berücksichtigt werden (Abb. 1a/b/c).
• Vermeiden Sie offene Flammen unter der Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen, stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer dazu, dass die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu unerwünschten Energieverlusten und zur gefährlichen Koncentration von Wärme.
  Die Zubereitung der Gerichte mit Fetten muss stets unter Aufsicht erfolgen, da das überhützte Fett sich schnell selbst entzüden kann.
• Vor jedem Filterwechsel oder vor Durchführung von Reparaturen trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdoseziehen.

• Der Fettfilter der Dunstabzugshaube ist durchschnittlich alle zwei bis drei Wöchen zu reinigen. Ein überfetteter Filter bedeutet Brandgefahr!
• Sollten im Raum gleichzeitig sowohl die Abzugshaube als andere nicht mit Strom gespeiste Geräte (z.B. Öfen für flüssige Brennstoffe, Durchlauferhitzer, Thermen) betrieben werden, muss für eine ausreichende Belüfung des Raumes (Luftzuführ) gesört werden. Ein{sicherer Betrieb der Abzugshaube ist nur dann möglich, wenn bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck in ihrer direkten Höhe den Wert von max. 0,004 mB erreicht (dieser Wert gilt nicht bei Umluftbetrieb der Dunstabzugshaube).
  Die Dunstabzugshaube darf nicht als Stutzfläche für Personen, die sich gerade in der Kuche befinden, genutzt werden.
  Die Dunstabzugshaube sollte sowohl von außen als auch von innen oft (MINDES-TENS EINMAL PRO MONAT, unter Be-achtung der in dieser Gebrauchsanweisung angegebenen Hinweise zur Wartung des Gerätes) gereinigt werden. Bei Nichtbeachtung der Grundsätze,
  die die Reinigung der Dunstabzugshaube und den Filterwechsel betreffen, entsteht Brandgebung. Der Hersteller übernimmt keine Haftung für eventuelle Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der Nichtbeachtung der in dieser Gebrauchs-anweisung angegebenen Hinweise ergebn.
• Wird das Netzkabel beschädigt, muss es von einem Fachmann repariert werden.
  Das Gerät muss problemlos vom Stromnetz zu trennen sein, indem man den Stecker Herauszieht oder den zweipoli-gen Schalter betätig.
  Das Gerätarf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperslichen, Sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrenne sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei dann, es geschiett unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.
• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedieren. Erlauben Sie den Kinder nicht mit dem Gerät zu playen.
• Prüfen Sie, ob die auf Typenschild gemachteten Angaben zur Spannung den örtlichen Parametern der Stromversorgung entsprechen.
• Das'Netzkabel vor der Montage ausrollen und begradigen.
  Vorsicht! Verpackungsmaterialien (Kunststoffbeutel und Styropor) können gefährlich sein! Halten Sie diese von Kindern fern! Erstickungsgefahr!
• ACHTUNG: Vor Anschluss der Dunstabzugshaube ans Stromnetz muss immer kontrolliert werden, ob das Netzkabel ordnungsmäßig installiert und während der Montagearbeiten durch die Dunstabzugshaube NICTE eingeklemmt wurde. Es ist empfehlenswert, das Funktionstüchtigkeit der Dunstabzugshaube vor der Ergung der Montagemaßnahmen zu überprüfen.

Ausstattung

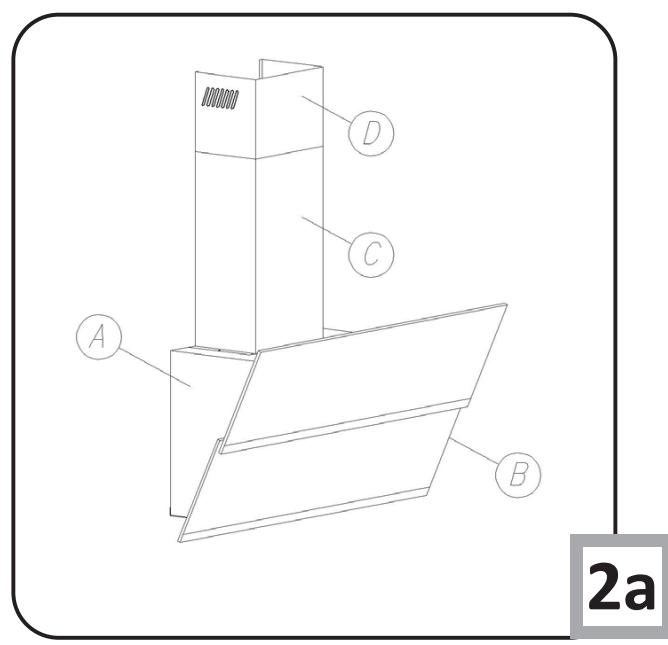

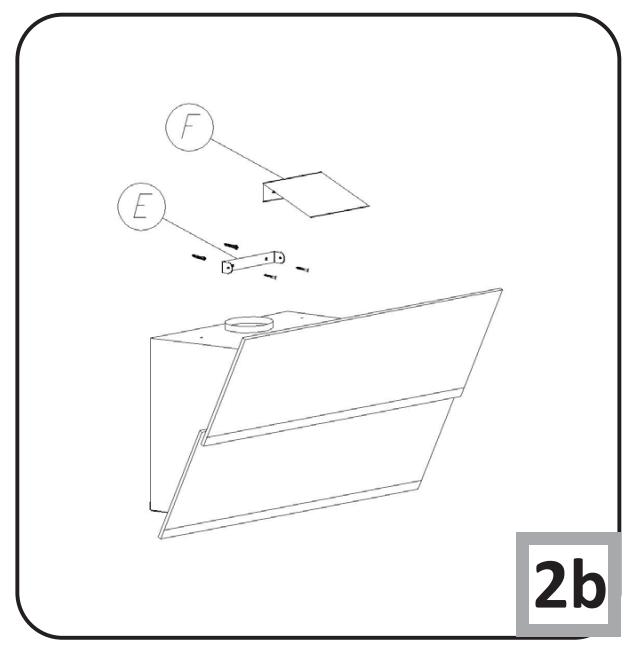

Die Abzugshaube, bestehet aus folgenden Teilen (Abb. 2a/2b):

1. Der Haubenkorper A ist mit der Beleuchting, dem Lüfter und der montierten decorativen unteren Abdeckung C ausgestattet. Der Haubenkorper verfügbar über eine decorative Frontscheibe und eine Kippscheibe (H)

2. Zusätzliche decorative obere Abdeckung D,

3. Umlenkblech für den Luftstrom F,
4. Wandhalter der Abdeckung E,
5. Montagedübel-Set (E)

Montage

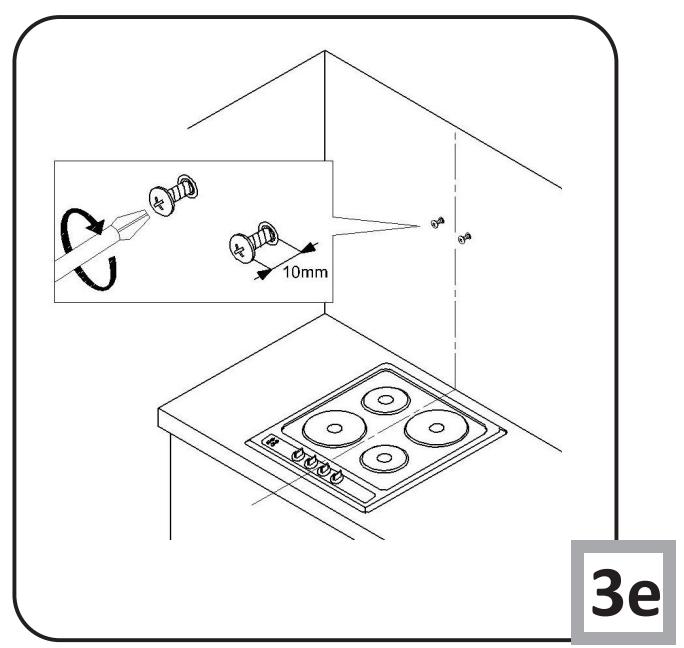

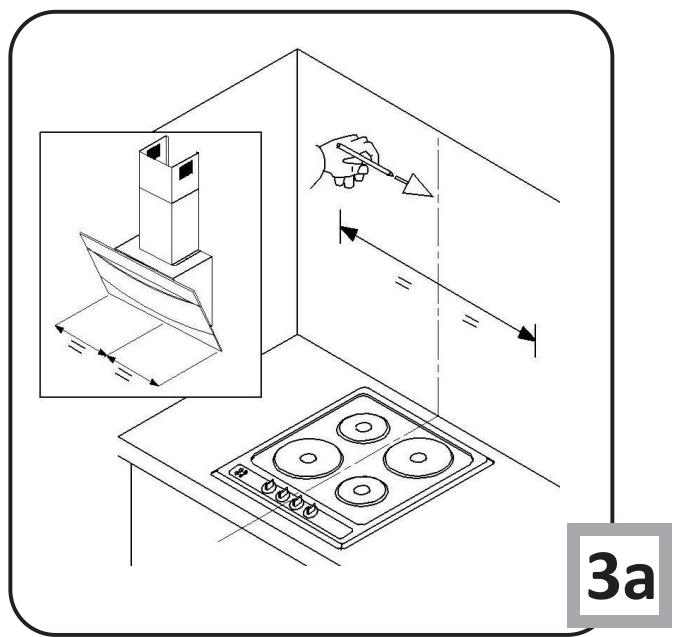

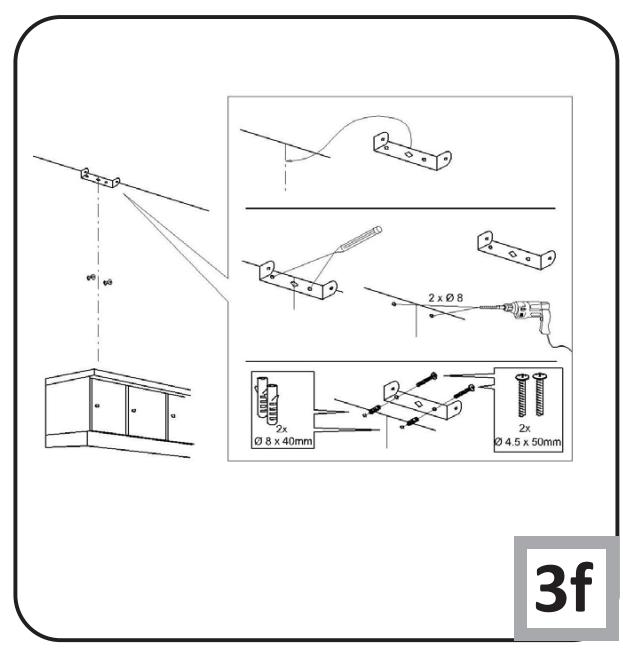

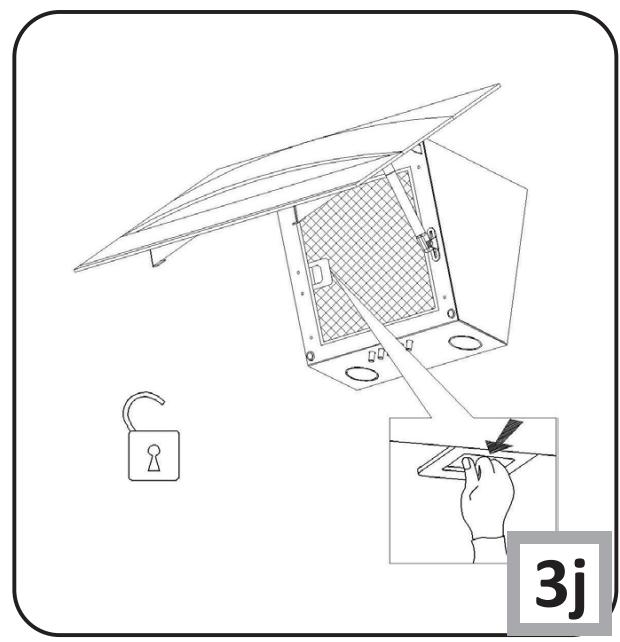

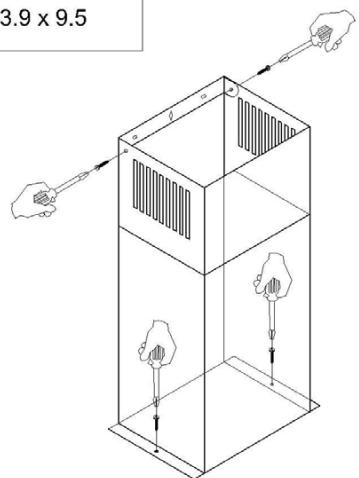

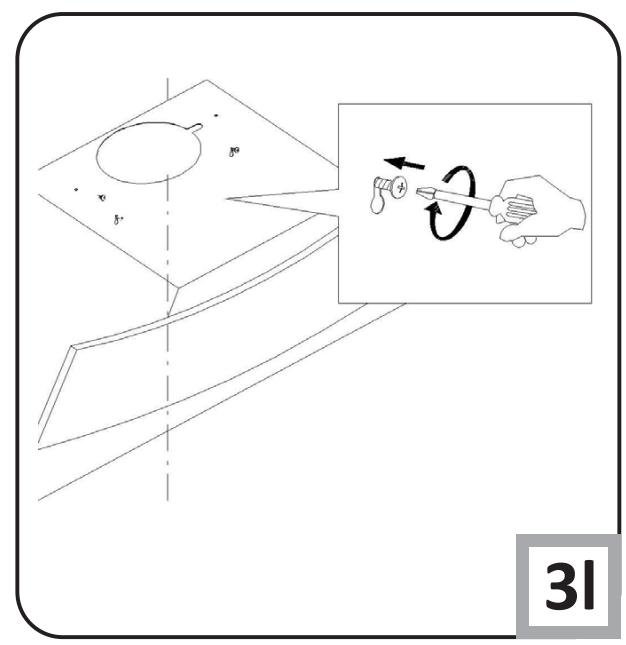

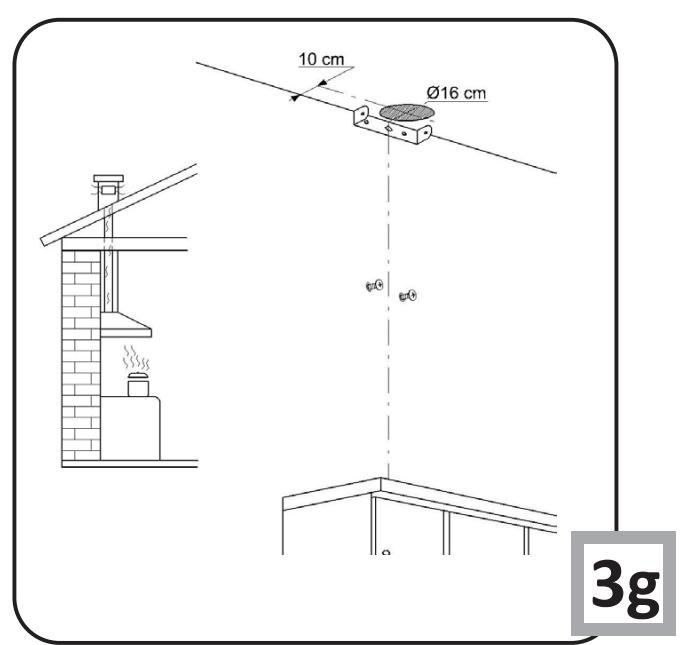

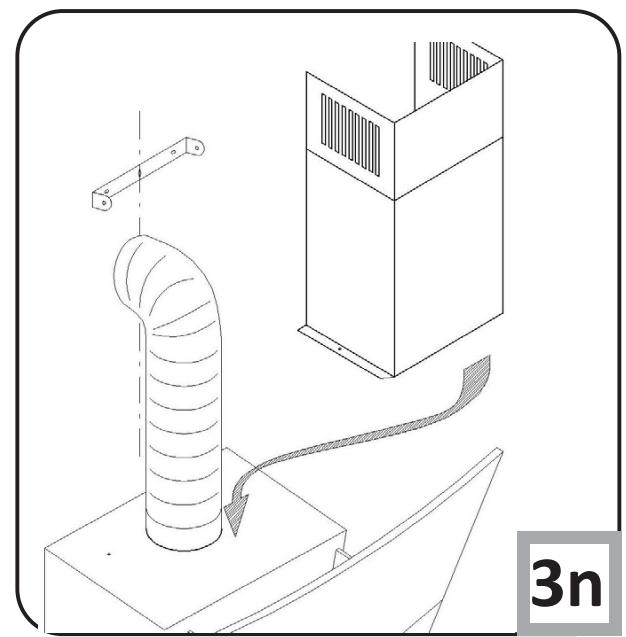

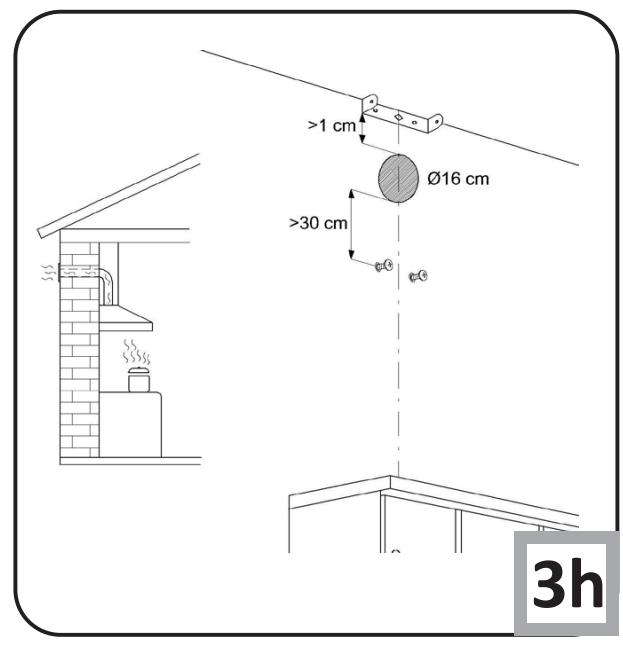

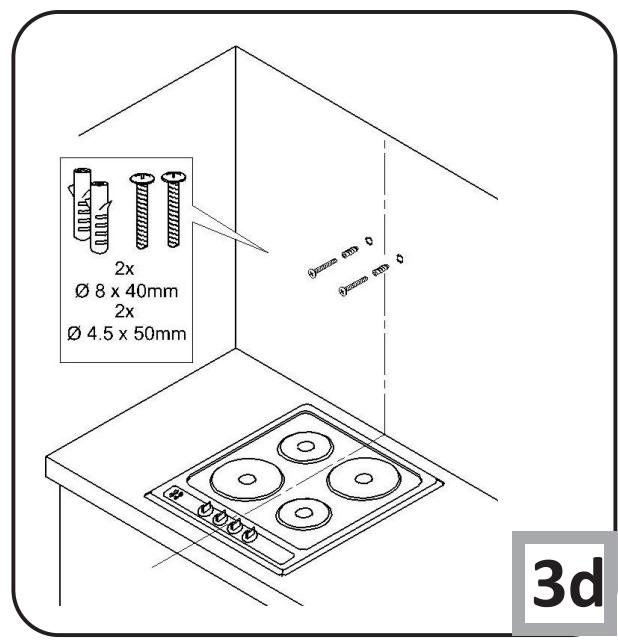

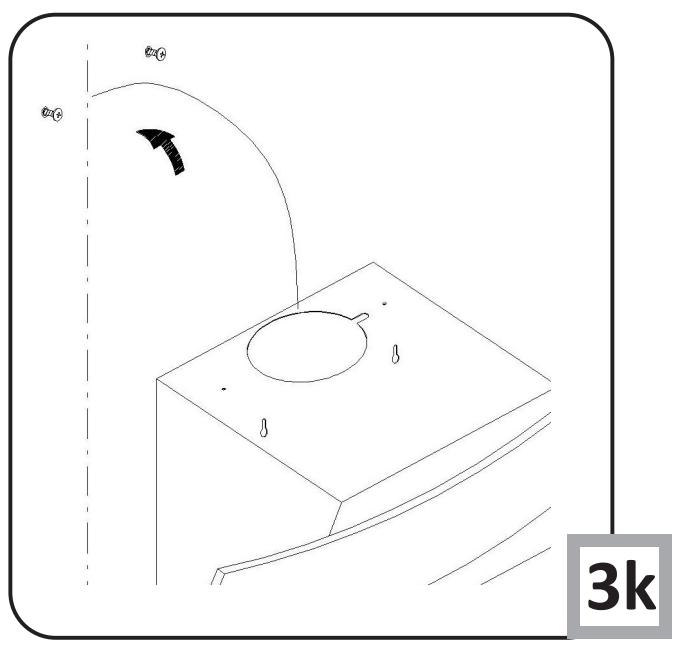

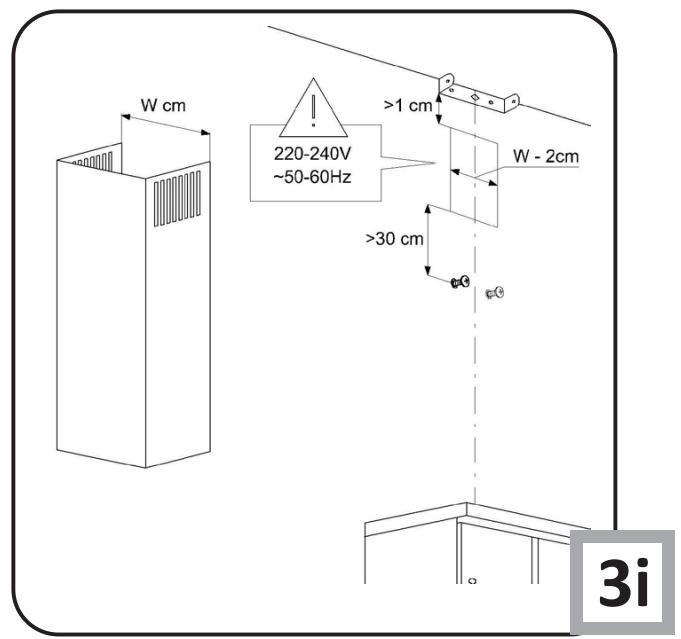

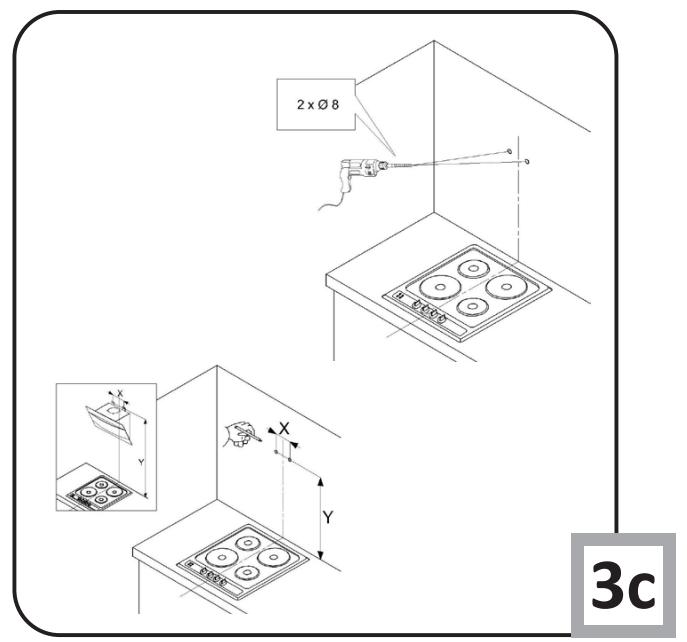

Die Montage wurde Schritt für Schritt auf den Abbildungen 3... gezeigt.

Einstellung des Abluftbetriebs der Dunstabzugshaube

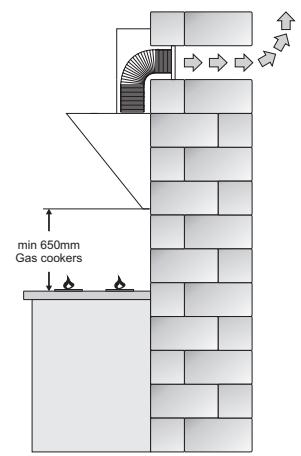

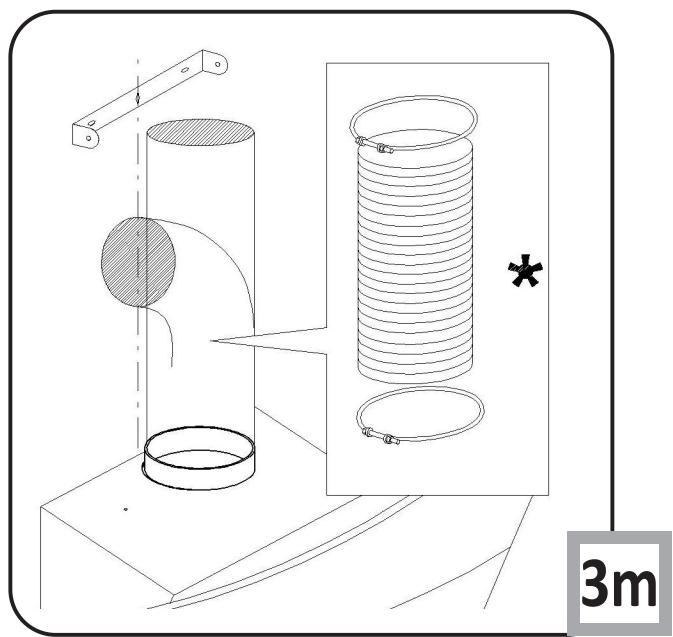

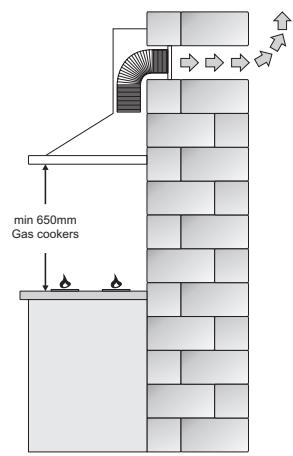

Im Abluftbetrieb wird die Luft nach Außen durch einen gesonderten Kanal abgeführt. Dabei sollen eventuell bestehende Kohleaktivfilter entfernt werden. Die Abzugshaube schließen Sie an das Abzug sloch mit einem fixen oder flexiblen Rohr 120 mm (im Fachhandel erreichbar) an. Der Anschluss sollte von einem qualifizierten Fachmann durchgeführt werden.

Einstellung des Umluftbetriebs der Dunstabzugshaube

In dieser Option kehrt die gefiltrte Luft über die auf beiden Seiten des oberen Kamin befindlichen Öffnungen in den Raum zurück. Bei dieser Einstellung ist ein Aktivkohlefilter zu installieren Und es ist empfehlenswert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach dem Modell).

In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät vom Abluft- auf den Umluftbetrieb wechseln kann. Die gereinigte Luft kehrt über die im oberen Bereich des Gerätes befindlichen Offnungen in den Raum zurück.

Beim Umluftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr zur Abführung der Abluft montiert werden. Das andere Rohrende ist in den Raum zu halten, dadurch erfolgt die Abführung der gefilterten Luft.

Geschwindigkeit der Lüfters

Unter normalen Bedingungen und bei geringer Konzentration der Dämpfe wird geringe und mittlere Geschwindigkeit empfohlen. Die hochste Geschwindigkeit (TURBO) sollte dagegen nur bei hoher Konzentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt werden.

Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4)

Felder 1, 2, 3 dienen zur Regulierung der Geschwindigkeit des Lufters im Bereich von 1 bis 3, "L" - Beleuchtung Ein/Aus.

Wartung

Durch die regelmäßige Wartung und Reinigung ist guter und fehlfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch der Fett- und Kohleaktivifilter sindalanders Hinweise des Herstellers zu beachten.

Alufettfilter

Reinigung

Der Aluminiumfettfilter sollte bei einem üblichen Betrieb der Dunstabzugshaube jeder Monat im Geschirrspüler oder per Hand mit einem feinen Reinigungsmittel oder flüssiger Seite gereinigt werden.

Wechsel

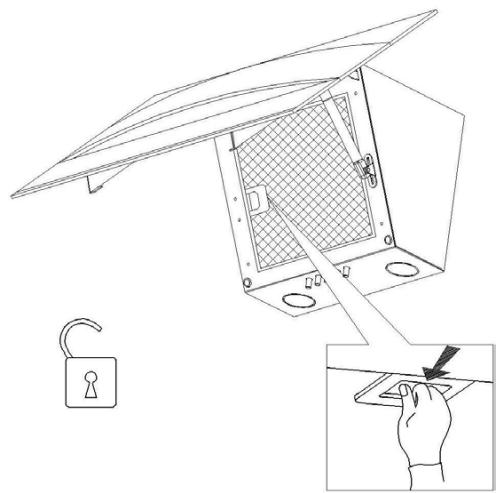

Die Demontage des Aluminiumfettfilters wurde in der Abbildung 5 gezeigt.

In manchen Modellen wurde ein Akrylfilter eingesetzt. Diese ist mindestens alle zwei Monate oder haufter bei einem durchaus intensiven Gebrauch zu wechseln.

Kohlefilter (nur in der Version mit dem Umlaufbetrieb)

Das Aktivkohlefilter wird ausschließlich im Umluftbetrieb verwendet.

Das Aktivkohlefilter kann Gerüche so lange absorbieren bis es gesattigt ist. Eine Reinigung ist nicht möglich, ein Austausch muß regelmäßig - mindestens einmal alle zwei Monate, bei starker Beanspruchung auch früfiger - erfolgen.

Austausch

Die Demontage des Aktivkohlefilters wurde in der Abb. 6 gezeigt.

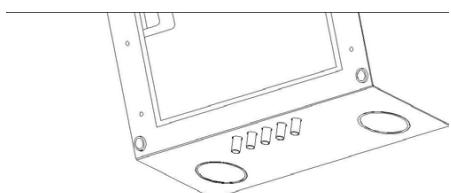

Beleuchting

Der Wechsel der Beleuchtung wurde in der Abbildung 7 gezeichnet. Setzen Sie Leuchten / Halogenleuchten / Diodenmodule mit denselben Parametern, wie sie im Gerät werkseitig montiert wurden, ein.

Reinigung

Normale Reinigung der Dunstabzugshaube:

• Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch Wasserstrahl.
• Verwenden Sie weder Lösemittel noch Alkohol, weil die lackierten Oberflächen dadurch matt werden können.
• Verwenden Sie keine atzenden Stoffe, insbesondere bei der Reinigung von Oberflächen aus nichtrostendem Stahl.
• Verwenden Sie keine harten, rauen Reinigungstücher

Es wird empfohlen, einen feuchten Lappen mit mildem Reinigungsmittel zu verwenden.

Achtung: Nach mehrerer Reinigungen in der Spülmaschine kann sich die Farbe des Alufettilters ändern. Diese Farbänderung bedeutet keine Funktionseinschänkung, das Alufettfilter muss nicht ausgetauscht werden.

Entsorgung der NeugeräteVerpackung

Das Gerät wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Unsere Verpackungen werden aus umweltfreundlichen Ma

terialien hergestellt, die wiederverwertbar sind:

• Außenverpackung aus Pappe/Folie
• Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
• Folien und Säcke aus Polyethylen (PE)

ENTSORGUNG DES ALTGERÄTES

Schnapp- oder Riegelschlösster entfernen oder unbrauchbar machen - Soverhindern Sie, dass sich spielende Kinder im Gerätselbst einsperren können Der Versorgungleitungsaustausch- der Y-Typ

Anschluß Wenn die Versorgungsleistung beschädigt wird, muss sie ausgetauscht werden Der Austauscharf nur in einer autorisesierten Werkstatt von einem Fachmann vorgenommen werden. Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektro-nikaltgeräte mit dem Symbol einer durchgekreuzen Müll-tonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss bei einer Recycling-Sammelstelle für elektrische und elektro-nische Geräte abgegeben werden. Das Symbol weist auf die ordnungsgemäß Entsorgung hin. Sammelstellen, Elektrogeschäfte und Gemein- deeinrichtungen garantieren die Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhin- dert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und falscher Depo- nierung und Verarbeitung solcher Geräte resultieren.

GARANTIE

Garantie

Garantieleistung entsprechend der Garantiekarte.

Der Hersteller lehnt jeder Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.

CE-Konformitäserklarung

Der Hersteller theses Produktes erklart hiermit in alleiniger Verantwortung, dass theses Produkt den einschlagigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

Niederspannungsrichtlinie 2006/95/EG,
Elettromagnetische Verträgelichkeit 2004/108/EG,
ErP-Richtlinie 2009/125/EG

Das Gerät ist mit dem C E Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur

Einsichtnahme durch die zuständigen Marktüberwachungsbehörden

Amica Wronki S.A.

ul.Mickiewicza 52

64-510 Wronki

tel. [phone]

fax [phone]

www.amica.com.pl

IO 01262/1

(11.2014)
