BEDIENUNGSANLEITUNG AHBF970IX AIRLUX

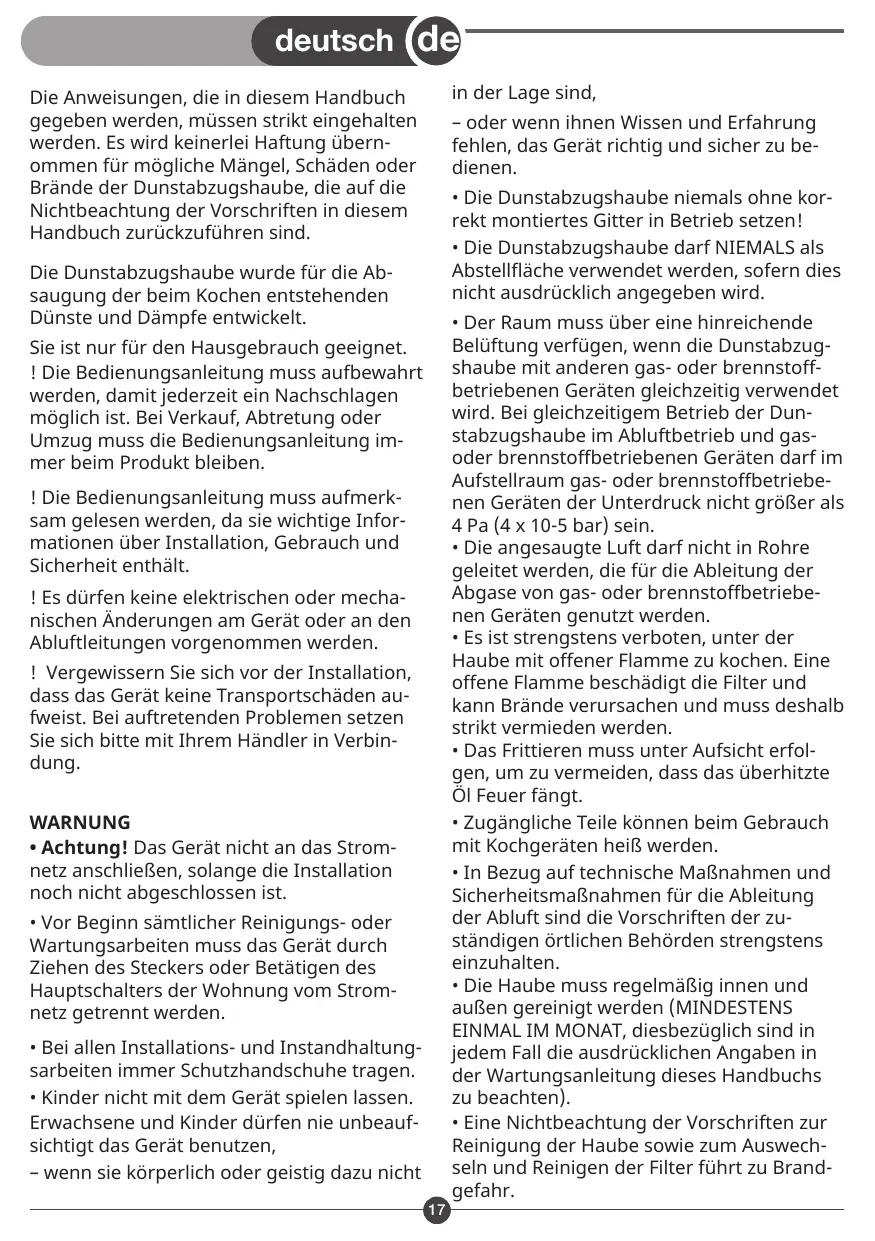

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind.

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt.

Sie ist nur für den Hausgebrauch geeignet. ! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.

! Die Bedienungsanleitung muss aufmerkam gegeben werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.

! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.

! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihrem Handler in Verbindung.

WARNING

• Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.
• Vor Beginn samtlicher Reinigungsd oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
• Bei allen Installations- und Instandhaltungssarbeiten immer Schutzhandschuhe,tragen.
• Kinder nicht mit dem Gerät speilen给你们. Erwachsene und Kinder dürfen die unbeaufsichtigt das Gerät benutzen, – wenn sie körperlich oder geistig dazu nicht

in der Lage sind,

• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienden.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!
Die Dunstabzugshaube damit NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
- Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größter als 4 Pa (4 x 10-5 bar) sein.
Die angesaugte Luftarf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
- Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen. Eine offene Flamme beschädigt die Filter und kann Brände verursachen und muss deshalb strikt vermieden werden.
- Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.
- Zugängliche Teile können beim Gebrauch mit Kochgeräten bereits werden.
- In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßiginnen und außenereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuchs zu beachten).
- Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Ausweiseln und Reinigen der Filter führt zu Brande-. gefahr.

• Um das Risiko eines Stromschlages zu vermeiden, damit die Dunstabzugshaube ohne richtig eingesetztte Lampen nicht betriebenen werden.
• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

EINBAU

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden (A-B Abb.2). Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluft-version). Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installmenten.

UMLUFTVERSION (A)

Um die Kuchenhaube vom Abluftbetrieb auf Umluftbetrieb umzustellen, fordern Sieitte bei Ihrrem Fachhändler die entsprechenden Aktivkohlefilter an und halten Sie sich dann an die Installationsanweisungen fur die Dunstabzugshaube mit Umluftbetrieb. Einsetzen der Aktivkohlefilter (Abb. 4) Die Luft wird uber die Schlitze, die sich im Ring befinden, in den Raum zurückgeleitet. Muss das obere Rohr die Luftauslassoifenungen am oberen Teil aufweisen.

ABLUFTVERSION (B)

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine

ABLEITUNG DER ABLUFT

(Für die Abluftversionen)

! Die Abluftöffnung und -leitung (Durchmesser 150 mm)VBorbereiten (Nicht vorgesehen).
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).

! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.

! Die Innenfläche der Leitung muss so glatt wie möglich sein.

! Das Material der Leitung muss von den Normen zugelassen sein.

!Die Dunstabzugshaube nicht an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminen, Öfen usw.) anschließen.

! In Bezug auf den Abluftabzug müssen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluft darf außer dem nicht über einen Hohlraum in der Mauer abgezogen werden, wenn dieser nicht ausdrücklich zu diesen Zweck bestimmt ist.

! Den Raum mit Luftintrittsöffnungen versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbaut (der 0,04 mbar nicht überschreiben)... wird die Haube)namlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölöfen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequelle kommt.

MONTAGE

!WARNUNG! Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

!WARNUNG! Bei Installations- und Wartungsarbeiten Handschuhe und Brillen/TRagen.

!WARNUNG! Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

! Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf 65cm im Fall von elektrischen Kochfeldern und 75cm im Fall von Gas- oder kombinierten Herden nicht untersreiben. Wenn die Installationsanweisungen des Gaskochgerats einen großeren Abstand vorgegeben, ist dieser zu berücksichtigten.

! Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken

geeignet sind. Trotzdem sollte ein qualifi-zierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien fur die jeweilige Wand/Decke geeignet sind. Au-berdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss. ! Wenden Sie sich im Zweifelsfall an eine autorisierte Kundendienstelle oder eine qualifizierte Person.

Einbauhinweise siehe Abbildungen auf Seite 2/9

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Soltte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

BEDIENFELD

TYPE "A"

Saug-Anzeigeleuchte
Saug-Shutdown

Vor Saugvermögen (Minimum)
Zweite Saugvermögen (Durchschnitt)
Dritte Saugvermögen (maximal)
Licht ON/OFF

TYPE "B"

A Vor der Sauggeschwindigkeit.
B Zweite Saugvermögen.
C Dritte Saugvermögen.
D Vierte Sauggeschwindigkeit (Maximum).
E Licht ON/OFF.

TYPE "C"

Beleuchtung

Durch Drücken wird die Dun stabzugs haube mit Geschwindigkeitsstufe 1ingeschaltet; neuerliches Drucken verringert die Geschwindigkeit bis zum Ausschalten.

Display

• Durch Drücken wird die Dun stabzugshaube mit Geschwindigkeitsstufe 1 eingeschaltet; neuerliches Drucken erhöht die Geschwindigkeit bis zur Stufe 4.
  Timer-Durch Drucken wird der Timer aktiviert, der den Ansaugmotor nach 15 Minuten abschaltet. Ist die Ansauggeschwindigkeit auf Stufe 4 eingestellt, wird der Timer automatisch aktiviert. Die Ansauggeschwindigkeit wird nach 7 Minuten automatisch auf Stufe 3 zurückgeschaltet.

WARTUNG

Achtung! Reinigung Wartung oder vor jeder trennen Sie das Gerat vom Stromnetz, INDEM Sie hereausziehen den Stecker oder sterben Haupt-Sicherung ausschalten.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen*häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden.Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

ACHTUNG! Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführren sind.

Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeige system der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfüllen, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anziegt)

ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiode technologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermögen

eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdbauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energiersparnis bis zu 90% . Um die Leds mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

UMWELTSCHUTZ

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu ver-ringern

• Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und{lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind.
• Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen.
• Wechseln Sie die Kohlefilter, wenn notwendig, umineguteGeruchsreduzierung zu gewährleisten.
• Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.
  -Verwenden Sie den in der Gebrauchsanweisungangegebenengrossten Durchmesser des Luftausstrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Entsorgung von Elektro- und Elektronik-Altgeräten

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsor-

gung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie theses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkts zu erhalten.

FÜR SCHÄDEN, DIE DURCH NICTBE- ACHTUNG DIESER BEDIENUNGSANLEITUNG ENTSTEHEN,ÜBERNIMMT DER HERSTELLER KEINE HAFTUNG.

DIE GARANTIE GILT NICT FÜR SCHÄDEN, DIE DURCH NICTBEACHTUNG DIESER BEDIENUNGSANLEITUNG ENTSTEHEN.
