BEDIENUNGSANLEITUNG HCA62741W BEKO

HCA92640BH HCA92640WH HCA62640W HCA62640WH HCA62640B HCA62640BH HCA62540B HCA92540B DE EN ES FR PL NL CZ IT SL SK UA RU RO 01M-8848793200-0217-04

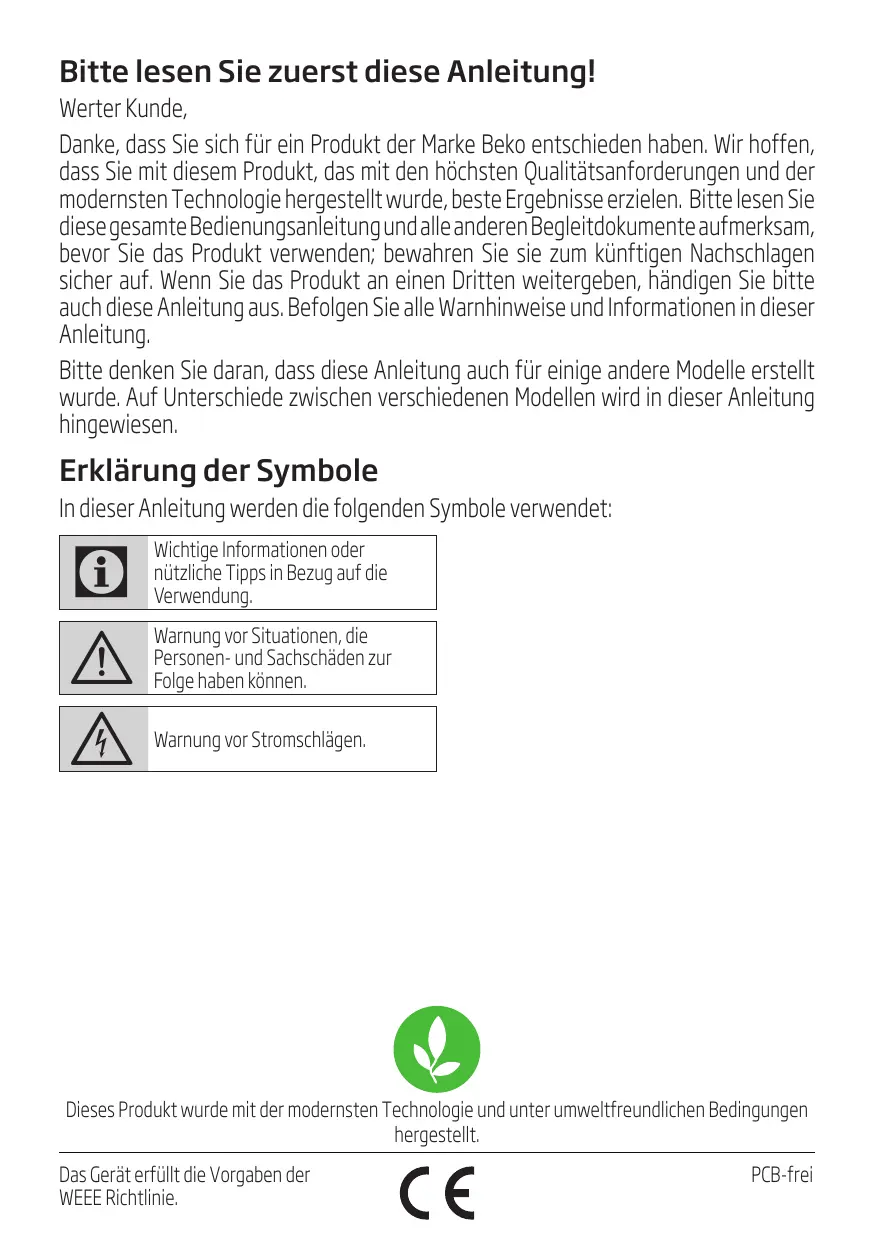

Bitte lesen Sie zuerst diese Anleitung!

Werter Kunde, Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesem Produkt, das mit den höchsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, beste Ergebnisse erzielen. Bitte lesen Sie diese gesamte Bedienungsanleitung und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden; bewahren Sie sie zum künftigen Nachschlagen sicher auf. Wenn Sie das Produkt an einen Dritten weitergeben, händigen Sie bitte auch diese Anleitung aus. Befolgen Sie alle Warnhinweise und Informationen in dieser Anleitung. Bitte denken Sie daran, dass diese Anleitung auch für einige andere Modelle erstellt wurde. Auf Unterschiede zwischen verschiedenen Modellen wird in dieser Anleitung hingewiesen.

Erklärung der Symbole

In dieser Anleitung werden die folgenden Symbole verwendet:

C A B Wichtige Informationen oder nützliche Tipps in Bezug auf die Verwendung. Warnung vor Situationen, die Personen- und Sachschäden zur Folge haben können. Warnung vor Stromschlägen.

Dieses Produkt wurde mit der modernsten Technologie und unter umweltfreundlichen Bedingungen hergestellt. Das Gerät erfüllt die Vorgaben der WEEE Richtlinie.

1 Wichtige Sicherheits- und Umweltanweisungen 4-7

5 Reinigung und Wartung

1.1 Allgemeine Sicherheit. . . . . . . . . . . . . . . . . . . . . . . 4 1.1.1 Elektrische Sicherheit . . . . . . . . . . . . . . . . . . . . . 4 1.1.2 Produktsicherheit . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.1.3 Sicherheit von Kindern . . . . . . . . . . . . . . . . . . . . 6 1.2 Zweckmäßiger Gebrauch . . . . . . . . . . . . . . . . . . . 6 1.3 Konformität mit WEEE-Richtlinie und Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . 7 1.4 Informationen zur Verpackung . . . . . . . . . . . . . 7

5.1 Aluminiumfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 5.1.1 Aluminiumfilter entfernen . . . . . . . . . . . . . . .18 5.2.1 Aktivkohlefilter ersetzen . . . . . . . . . . . . . . . . .18 5.3 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 5.4 Lampen austauschen. . . . . . . . . . . . . . . . . . . . . .19

2 Technische Daten des Gerätes 8-9 3 Gerät installieren

4.1 Digitale elektronische Steuerung mit 3 Stufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 4.2 Energieeffiziente Benutzung: . . . . . . . . . . . . . 17 4.3 Dunstabzugshaube bedienen:. . . . . . . . . . . . . 17 01M-8848803200-0217-04 01M-8848053200-0217-04 01M-8848773200-0217-04 01M-8848063200-0217-04 01M-8848783200-0217-04 01M-8851123200-0217-04 01M-8851313200-0217-04

Dunstabzugshaube / Bedienungsanleitung

ichtige Sicherheits- und Umweltan1 W weisungen Dieser Abschnitt erklärt Sicherheitsanweisungen, die beim Schutz vor Personen- und Sachschäden helfen. Jegliche Garantien erlöschen, falls Sie diese Anweisungen nicht befolgen.

1.1 Allgemeine Sicherheit •• Lassen

Sie Installations- und Reparaturarbeiten immer von autorisierten Serviceagenten durchführen. Der Hersteller übernimmt keine Haftung für Schäden in Folge von Arbeitsschritten, die von unautorisierten Personen vorgenommen wurden. •• Dieses Gerät darf nicht von Personen (einschließlich Kindern) benutzt werden, die unter körperlichen oder geistigen Einschränkungen leiden oder denen es an der nötigen Erfahrung im Umgang mit solchen Geräten mangelt. Kinder sollten soweit beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.

1.1.1 Elektrische Sicherheit

•• Trennen Sie das Produkt während

Installations-, Wartungs-, Reinigungs- und Reparaturarbeiten von der Stromversorgung. •• Falls das Netzkabel beschädigt ist, muss es zur Vermeidung möglicher Gefahren vom Hersteller, Kundendienst oder einer ähnlich qualifizierten Person (idealerweise einem Elektriker) bzw. einer vom Importeur beauftragten Person ersetzt werden. •• Die Betriebsspannung beträgt 220 bis 240 Volt. •• Falls das Gerät einen Fehler aufweist, darf es erst nach Reparatur durch den autorisierten Kundendienst wieder in Betrieb genommen werden. Es besteht Stromschlaggefahr! •• Netzkabel nicht in der Nähe von Kochfeldern verlegen. Andernfalls kann das Netzkabel einen Brand verursachen, da es leicht schmilzt. •• Dunstabzugshaube niemals vor Abschluss der Installation an die Stromversorgung anschließen. •• Zur Erzielung optimaler Leistung darf der Abzug nicht länger als 4 m sein. Dunstabzugshaube / Bedienungsanleitung

ichtige Sicherheits- und Umweltan1 W weisungen Er darf nicht mehr als 2 rechtwinklige (90 °) Biegungen enthalten; sein Durchmesser muss mindestens 120 mm betragen. •• Trennen Sie das Gerät vor jeglicher Handhabung der internen Teilen des Gerätes von der Stromversorgung.

1.1.2 Produktsicherheit •• Sie

können ein Rohr mit einem Durchmesser von 120 oder 150 mm am Abluftanschluss der Dunstabzugshaube verwenden. •• Keine Verbindungen zu Schächten herstellen, die mit Öfen, Abluftschächten oder Kaminen mit aufsteigenden Flammen verbunden sind. Beachten Sie behördliche Richtlinien zur Ableitung von Abluft. •• Der Abstand zwischen Unterkante der Dunstabzugshaube und Oberfläche des Ofens/Backofens darf nicht weniger als 65 cm betragen. •• Dunstabzugshaube nicht ohne Aluminiumfilter betreiben; Filter nicht entfernen, während die Dunstabzugshaube in Betrieb ist.

Dunstabzugshaube / Bedienungsanleitung

der Dunstabzugshaube niemals berühren, wenn sich das Gerät bereits längere Zeit in Betrieb befindet Die Lampen können heiß sein und Verbrennungen verursachen. •• Vermeiden Sie hohe Flammen unter dem Produkt. Andernfalls kann sich im Aluminiumfilter gesammelte Partikel entzünden und einen Brand verursachen. •• Schalten Sie Kochfelder erst ein, nachdem Sie Kochgeschirr darauf gestellt haben. Andernfalls kann die steigende Temperatur bestimmte Teile Ihres Produktes verformen. •• Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen. •• Vermeiden Sie entflammbare Materialien unter der Dunstabzugshaube. •• Öl kann sich beim Braten entzünden. Achten Sie daher besonders auf Kleidung und Vorhänge. •• Lassen Sie das Kochgerät niemals unbeaufsichtigt, während Sie braten; erhitztes Öl kann Feuer fangen.

ichtige Sicherheits- und Umweltan1 W weisungen •• Falls die Dunstabzugshaube nicht

in den angegebenen Intervallen gereinigt wird, besteht Brandgefahr. •• Seien Sie bei der Reinigung der Dunstabzugshaube extrem vorsichtig, tragen Sie Handschuhe. •• Zur Steigerung der Saugleistung empfehlen wir Ihnen, das Gerät einige Minuten vor Beginn des Kochens oder Bratens in Betrieb zu nehmen. Dadurch erhalten Sie eine kontinuierliche und stabile Saugleistung, sobald Küchendünste entstehen. •• Dunstabzugshaube nach Abschluss des Kochens oder Bratens 15 Minuten weiterlaufen lassen, damit Küchendünste entfernt werden. •• Achten Sie bei Benutzung der Dunstabzugshaube – insbesondere in Verbindung mit Gasherden – auf eine ausreichende Frischluftzufuhr. •• Achten Sie darauf, das Gerät nicht an Abzugsschächte anzuschließen, die von nicht elektrischen Geräten verwendet werden. (Bsp.: Heizungsschacht)

ein nicht elektrisch betriebenes Gerät gleichzeitig gemeinsam mit der Dunstabzugshaube in einer Umgebung verwendet wird, darf der Unterdruck im Raum maximal 0,4 mbar betragen, damit die Dunstabzugshaube die Abluft des anderen Gerätes nicht in den Raum saugt.

1.1.3 Sicherheit von Kindern •• Verpackungsmaterialien

können für Kinder gefährlich sein. Bewahren Sie Verpackungsmaterialien an einem sicheren Ort außerhalb der Reichweite von Kindern auf. •• Elektrische Geräte können für Kinder gefährlich sein. Halten Sie Kinder stets vom Produkt fern. Verbieten Sie Kindern, mit dem Gerät zu spielen.

1.2 Zweckmäßiger Gebrauch •• Dieses

Gerät ist für den privaten Gebrauch bestimmt. Es eignet sich nicht zum kommerziellen Einsatz und darf nicht zweckentfremdet verwendet werden.

Dunstabzugshaube / Bedienungsanleitung

ichtige Sicherheits- und Umweltan1 W weisungen •• Der

Hersteller haftet nicht für 1.4 Informationen zur Schäden aufgrund von unsachge- Verpackung Die Produktverpackung besteht gemäß mäßer Benutzung oder Handhader nationalen Gesetzgebung aus recycbung. Ni-MH lingfähigen Materialien. Entsorgen Sie Verpackungsabfälle nicht gemeinsam •• Die Betriebslebenszeit des Gerämit dem Hausmüll oder anderen Abfällen; bringen tes beträgt 10 Jahre. Dies ist der Sie sie zu von der örtlichen Behörde ausgewieseVerfügbarkeitszeitraum von Er- nen Verpackungssammelstellen. satzteilen, damit das Produkt richtig funktioniert. 1.3 Konformität mit WEEERichtlinie und Entsorgung von Altgeräten Dieses Produkt enthält keine der in der vom türkischen Ministerium für Umwelt und Urbanisierung ausgestellten Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (WEEE) beschriebenen gefährlichen oder verbotenen Materialien. Das Gerät erfüllt die Vorgaben der WEEERichtlinie. Dieses Produkt wurde aus hochwertigen Teilen und Materialien hergestellt, die wiederverwendet werden können und zum Recycling geeignet sind. Deshalb darf das Gerät am Ende seiner Einsatzzeit nicht mit dem normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab. Bitte informieren Sie sich bei Ihren örtlichen Behörden nach Sammelstellen in Ihrer Nähe. Durch das Recycling von Altgeräten helfen Sie beim Schutz von Umwelt und natürlichen Rohstoffen.

Dunstabzugshaube / Bedienungsanleitung

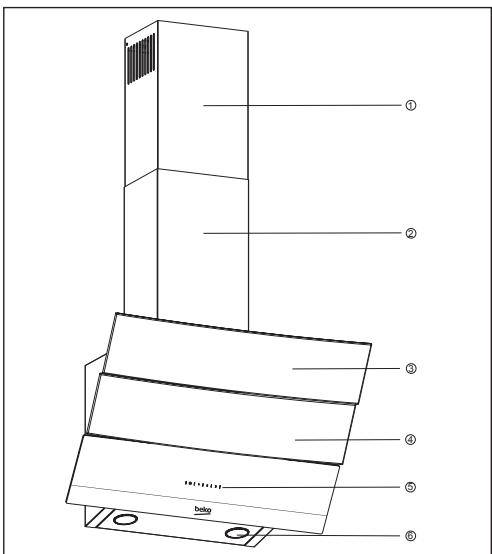

2 Technische Daten des Gerätes 1. 2. 3. 4. 5. 6.

Internes Rohr Externes Rohr Glasabdeckung Filter (unter der Glasabdeckung) Bedienfeld Beleuchtung

220 – 240 V Wechselspan- 220 – 240 V Wechselspannung, 50 Hz nung, 50 Hz

220 – 240 V Wechselspannung, 50 Hz

1 x 210 W Gesamtleistung

Die an Produktetiketten oder in der mitgelieferten Dokumentation angegebenen Werte werden unter Laborbedingungen unter Einhaltung relevanter Standards ermittelt. Diese Werte können je nach Einsatzumgebung und Nutzungsweise des Gerätes variieren.

8 / 230 DE Dunstabzugshaube / Bedienungsanleitung

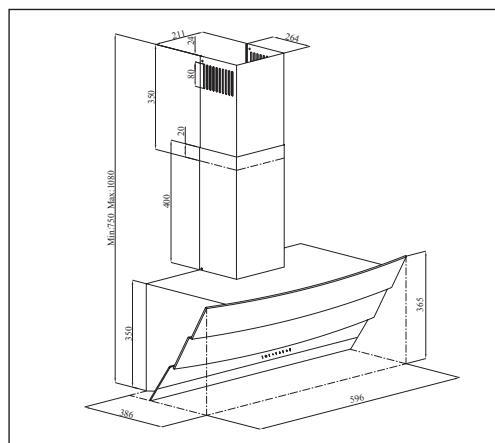

2 Technische Daten des Gerätes HCA 62640 WH 596 mm 386 mm 750 mm /1080 mm

HCA 62640 B 596 mm 386 mm 750 mm /1080 mm

HCA 62640 BH 596 mm 386 mm 750 mm /1080 mm

220 – 240 V Wechselspannung, 50 Hz

220 – 240 V Wechselspannung, 50 Hz

220 – 240 V Wechselspannung, 50 Hz

1 x 210 W Gesamtleistung

Dunstabzugshaube / Bedienungsanleitung

3 Gerät installieren Zur Installation der Dunstabzugshaube wenden Sie sich bitte an das nächstgelegene autorisierte Kundencenter. *Vorbereitung von Installationsort sowie Elektroinstallation des Produktes liegen in der Verantwortung des Kunden. Achtung! Nach der Installation Schutzfolie (sofern vorhanden) von Dunstabzugshaube und Abluftrohr entfernen.

3.1 Installationszubehör 1 x Abzugsanschlussplatte

Der Abstand zwischen der Unterseite der Haube und der Oberseite des Herds sollte mindestens 65 cm betragen. Der elektrische Anschluss sollte von einem qualifizierten Elektriker durchgeführt werden. Installieren Sie Ihr Gerät so, dass der elektrische Anschluss (Stecker, Steckdose) nach der Installation leicht zugänglich ist. Alle Abmessungen sind in mm angegeben.

1 x Kunststoffabzug (Ø 150 mm)

Dunstabzugshaube / Bedienungsanleitung

3 Gerät installieren Nachstehend finden Sie die zur Vorbereitung des Installationsstandortes benötigten Informationen.

3.2 Dunstabzugshaube an der Wand installieren

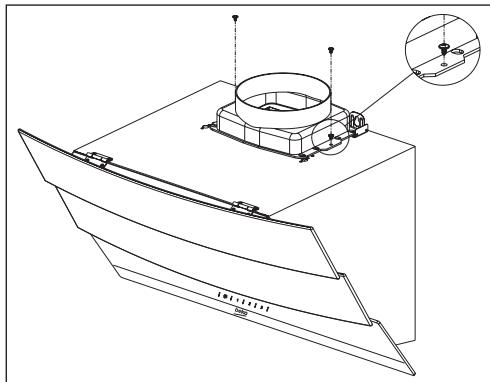

Befestigen Sie den Kunststoffrohradapter mit einem Durchmesser von 150 mm mit Schrauben (3,5 x 9,5) aus dem Installationszubehör an der Oberseite des Gehäuses (Abbildung 4). Falls Sie das Abzugsrohr mit einem Durchmesser von 120 mm verwenden, installieren Sie den 120-mm-Rohradapter daran.

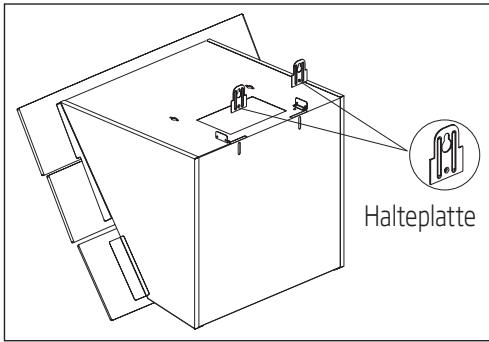

Zum Installieren der Dunstabzugshaube an der Wand die Schrauben der Halteplatten am Motorgehäuse lösen und die Platten nach oben ziehen. Anschließend die Schrauben der Halteplatten festziehen. (Abbildung 3a).

Halteplatte (Abbildung 4) (Abbildung 3a)

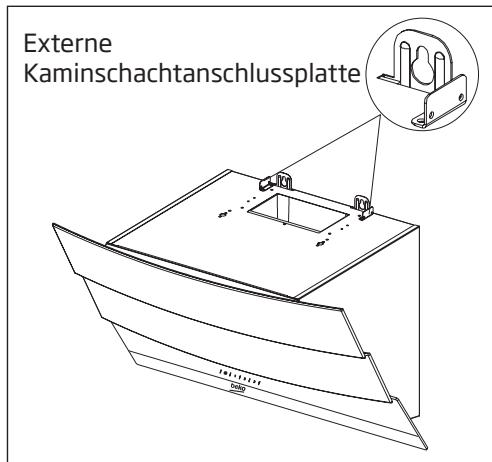

Externe Kaminschachtanschlussplatte

Dunstabzugshaube / Bedienungsanleitung

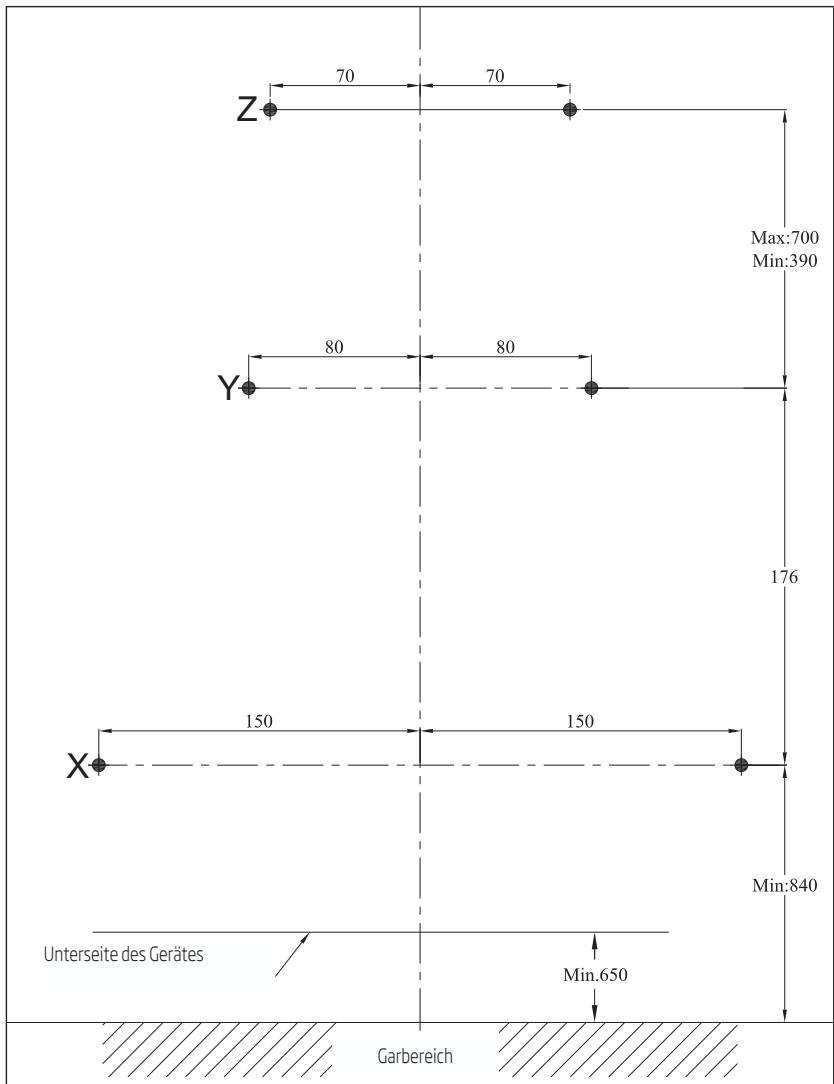

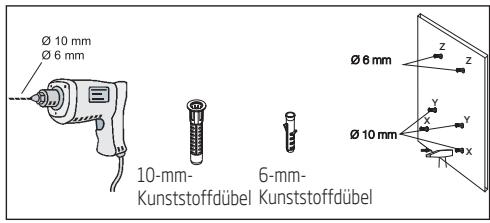

3 Gerät installieren 3.2.1 Löcher bohren

Z Bringen Sie die Installationsschablone am Installationsort der Dunstabzugshaube an. Bohren Sie an den mit (X,Y) (Abbildung 5) markierten Punkten mit einem 10-mm-Bohrer und an den mit (Z) (Abbildung 5) markierten Punkten mit einem 6-mm-Bohrer.

6-mm10-mmKunststoffdübel Kunststoffdübel

Y Z Y X Z Y X Unterseite des Gerätes

12 / 230 DE Dunstabzugshaube / Bedienungsanleitung

3 Gerät installieren 3.2.2 Dübel einsetzen Schlagen Sie die 10-mm-Dübel (X, Y) mit einem Hammer in die für die Halteschrauben gebohrten Löcher. Schlagen Sie zwei 6-mm-Dübel (Z) mit einem Hammer in die für die externe Kaminschachtanschlussplatte mit einem 6-mmBohrer gebohrten Löcher. (Abbildung 5)

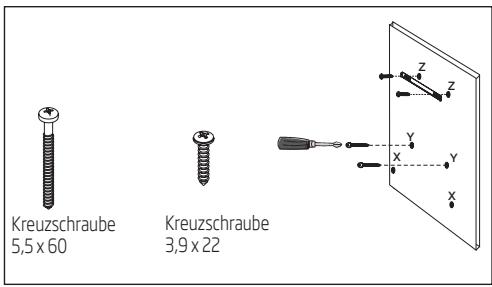

3.2.3 Halteschrauben installieren Drehen Sie die Halteschrauben (5,5 x 60) in die 10-mm-Dübeln (Y), die Sie mit einem Hammer in die Wand geschlagen haben. Zwischen Schraubkopf und Wand muss ein Abstand von 5 mm eingehalten werden. (Abbildung 6) Befestigen Sie die interne Kaminschachtanschlussplatte mit Schrauben (Ø 3,9 x 22) an den 6-mm-Dübeln (Z) in der Wand. (Abbildung 6)

3.2.4 Dunstabzugshaube an die Wand hängen •• Hängen Sie die Dunstabzugshaube in die Schrauben ein, die Sie in den Y-Löchern installiert haben. •• Öffnen Sie das seitliche Saugfenster der Dunstabzugshaube, indem Sie es zu sich ziehen. Installieren Sie die Schrauben (5,5 x 60) zur Befestigung des Gerätes in den Löchern X an der Innenseite.

Z Y X Kreuzschraube 5,5 x 60

Kreuzschraube 3,9 x 22

Dunstabzugshaube / Bedienungsanleitung

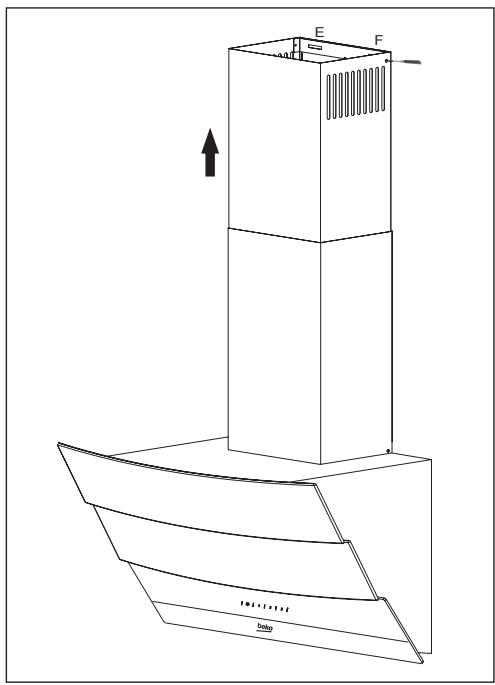

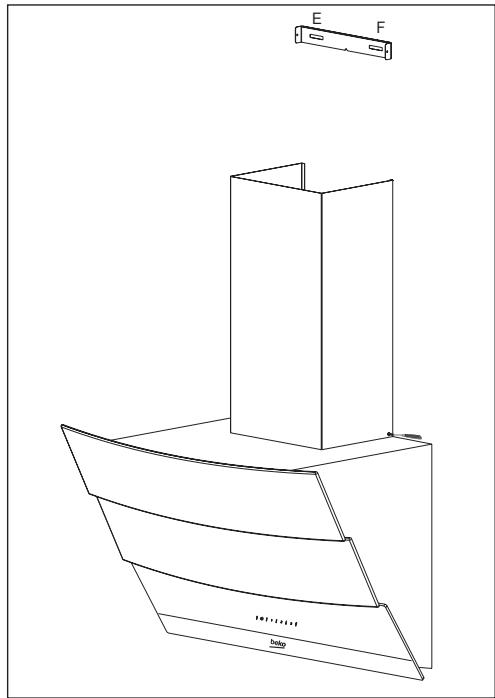

3 Gerät installieren 3.3 Abzugsschacht installieren Trennen Sie das Produkt vor dem Kaminschachtanschluss von der Stromversorgung. Bringen Sie die Blechabzugsteile rund um das Gehäuse an.

Verlängern und Schrauben Sie den internen Abzugsschacht von seinen Außenkanten an die Kaminschachtanschlussplatte, die an der Wand befestigt wurde (Abbildung 8).

E F Schrauben Sie den externen Abzugsschacht an die externen Kaminschachtanschlussplatten am Motorgehäuse. (Abbildung 3b / 7)

14 / 230 DE Dunstabzugshaube / Bedienungsanleitung

3 Gerät installieren 3.4.1 Mit Kaminschachtanschluss verwenden •• Die Dünste werden durch das Abluftanschlussrohr entfernt, das am Anschlusskopf an der Dunstabzugshaube befestigt wird. •• Der Durchmesser des Abluftanschlussrohrs sollte dem des Anschlussrings entsprechen. Damit die Luft bei horizontalen Arrangements problemlos aus dem Raum entfernt werden kann, sollte das Rohr leicht nach oben geneigt sein (etwa 10 °).

3.4.2 Ohne Kaminschachtanschluss verwenden •• Die Luft wird durch den Aktivkohlefilter gereinigt und in den Raum zurückgegeben. Der Aktivkohlefilter wird benutzt, wenn kein Abzugsschacht im Haus vorhanden ist. •• Falls die Dunstabzugshaube ohne Kaminschachtanschluss verwendet wird, entfernen Sie die Umleiter im Rohradapter. •• Entfernen Sie den Aluminiumfilter. Installieren Sie den Aktivkohlefilter, indem Sie den Aktivkohlefilter am Kunststoffteil an beiden Seiten des Lüftergehäuses zentrieren und an den Nasen befestigen. Befestigen Sie den Filter durch Drehen der Nasen nach rechts oder links. •• Setzen Sie den Aluminiumfilter ein.

3.5 Kaminschachanschluss: Platzieren Sie den mit der Dunstabzugshaube gelieferten Adapter im Luftloch im oberen Bereich der Dunstabzugshaube. Besorgen Sie ein Rohr mit einem Durchmesser von 120/150 mm. Verbinden Sie ein Ende des Rohrs mit dem Adapter und das andere Ende mit dem Abzugsschacht. Stellen Sie sicher, dass diese beiden Verbindungen so fest sind, dass sie nicht verrutschen, wenn die Dunstabzugshaube bei maximaler Geschwindigkeit arbeitet.

Dunstabzugshaube / Bedienungsanleitung

Prüfen Sie, ob die Klappen im Abzugsschacht arbeiten, wenn sie mit der Klemme festgezogen sind. Bringen Sie das Abluftanschlussrohr am Adapter an. Wenn Sie das Abluftanschlussrohr im Adapter befestigen, wird keine Luft angesaugt, da die Klappen zur Vermeidung eines Rückstroms geschlossen bleiben. Es sollten keine Anschlüsse an Kaminschächte durchgeführt werden, die mit Öfen oder Abluftschächten verbunden sind. Stellen Sie keine Verbindungen zu solchen Kaminschächten her. Der Rohranschluss muss möglichst kurz sein und eine minimale Anzahl an Biegungen aufweisen. A: Abluftrohr B: Klappen, die Rückstrom verhindern C: Kunststoffrohr

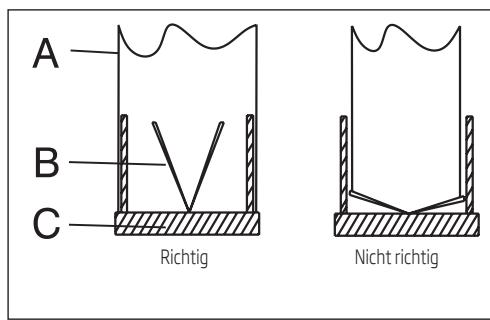

3.5.1 Rückstromsperrsystem (N-RV) Wenn sich die Dunstabzugshaube in Betrieb befindet, werden die Klappen geschlossen, damit Gerüche und Staub nicht von außen in die Umgebung gelangen können.

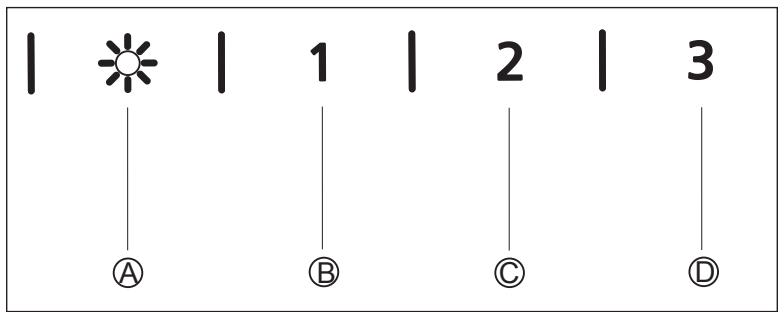

(A) : Taste Licht ein / aus (B) : Taste 1. Stufe (C) : Taste 2. Stufe (D) : Taste 3. Stufe

4.1 Digitale elektronische Steuerung mit 3 Stufen Taste Licht ein/aus (A) : Mit dieser Taste können Sie den Garbereich beleuchten. Taste (B): Mit dieser Taste können Sie Ihre Dunstabzugshaube bei Geschwindigkeitsstufe 1 starten. Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display. Taste (C): Mit dieser Taste können Sie Ihre Dunstabzugshaube bei Geschwindigkeitsstufe 2 starten. Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display. Taste (D): Mit dieser Taste können Sie Ihre Dunstabzugshaube bei Geschwindigkeitsstufe 3 starten. Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display.

16 / 230 DE Auto-Stopp in 15 Minuten: Dieses Gerät ist mit einer Auto-Stopp-Funktion ausgestattet, die es dem Gerät ermöglicht, den Raum über eine zusätzliche Zeitspanne zu belüften und unangenehme Gerüche sowie Dünste nach dem Kochen zu beseitigen. Das Gerät stoppt nach einem bestimmten Zeitraum automatisch. HaltenSiezumAktivierenderAuto-Stopp-Funktion eine beliebige Geschwindigkeitseinstelltaste (B, C, D) am Bedienfeld länger als 2 Sekunden gedrückt. Ein Timer mit 15 Minuten wird aktiviert. Wenn Sie dieselbe Geschwindigkeitstaste bei aktiver Auto-Stopp-Funktion erneut drücken, wird die Funktion deaktiviert und das Gerät stellt den Betrieb ein. Wenn Sie eine andere Geschwindigkeitsstufe wählen, wird diese Funktion deaktiviert. Falls Sie möchten, dass Ihr Gerät automatisch stoppt, müssen Sie die Auto-Stopp-Funktion wieder aktivieren.

Dunstabzugshaube / Bedienungsanleitung

4 Gerät bedienen Regelmäßige Reinigung der Metallfilter: Filter müssen je nach Nutzungsfrequenz etwa alle 60 Betriebsstunden oder alle 4 Wochen gereinigt werden.

4.2 Energieeffiziente Benutzung: •• Vermeiden Sie unnötigen Energieverbrauch, indem Sie bei Verwendung der Dunstabzugshaube die Geschwindigkeitsstufe entsprechend der Geruchs- und Dunstintensität anpassen. •• Unter normalen Bedingungen sollten Sie die geringen Geschwindigkeitsstufen (1 bis 2) und bei intensiven Gerüchen und Dämpfen die hohe Geschwindigkeit (3) verwenden. •• Die Lampen an der Dunstabzugshaube dienen der Beleuchtung des Garbereichs. Ihr Einsatz zur Beleuchtung der Umgebung/Küche führt zu unnötigem Energierverbrauch und unangemessener Beleuchtung.

4.3 Dunstabzugshaube bedienen: •• Die Dunstabzugshaube ist mit einem Motor mit verschiedenen Geschwindigkeitsstufen ausgestattet. •• Zur Erzielung besserer Leistung sollten Sie unter normalen Bedingungen die geringen Geschwindigkeiten und bei intensiven Gerüchen und Dämpfen die hohe Geschwindigkeit verwenden. •• Sie können die Dunstabzugshaube durch Betätigung der gewünschten Geschwindigkeitseinstelltaste (B, C, D) in Betrieb nehmen. •• Sie können den Garbereich mit der Lichttaste beleuchten. (A)

Dunstabzugshaube / Bedienungsanleitung

5 Reinigung und Wartung Denken Sie daran, vor Reinigungs- und Wartungsarbeiten den Netzstecker zu ziehen, den Hauptschalter zu deaktivieren oder die Sicherung der Dunstabzugshaube rauszunehmen.

5.1 Aluminiumfilter Dieser Filter fängt Ölpartikel in der Luft auf. Es wird empfohlen, den Filter bei normalem Gebrauch jeden Monat zu reinigen. Entfernen Sie dazu zunächst die Aluminiumfilter. Filter mit Flüssigreiniger waschen und mit Wasser abspülen; anschließend nach dem Trocknen wieder installieren. Aluminiumfilter können sich durch regelmäßiges Waschen verfärben; dies ist normal und bedeutet nicht, dass Sie sie wechseln müssen.

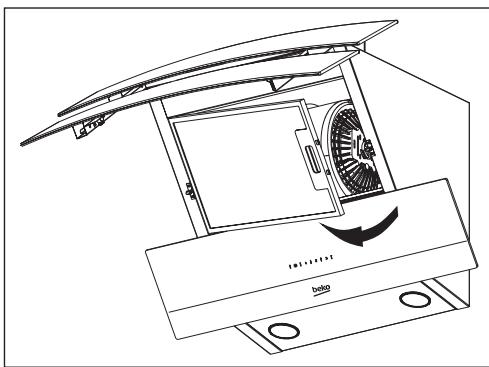

5.1.1 Aluminiumfilter entfernen 1. Riegel des Aluminiumfilters nach vorne drücken. 2. Dann leicht absenken und nach vorne ziehen. Andernfalls könnten Sie den Filter biegen. (Abbildung 10) Nach Waschen und Trocknen des Aluminiumfilters setzen Sie ihn wieder in seinen Schlitz ein, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen.

Aktivkohlefilter (Verwendung ohne Abzugsschacht) Dieser Filter entfernt Küchengerüche. Falls kein Abzugsschacht verwendet werden kann, filtert er die in der Küche zirkulierte Luft. Der Aktivkohlefilter Ihres Gerätes setztt sich je nach Häufigkeit der Bentuzung, Zubereitungsstil und Reinigungsintervall der Aluminiumfilter mit der Zeit zu.

A Achtung! Aktivkohlefilter dürfen unter keinen Umständen gereinigt werden.

Sie können Aktivkohlefilter bei von Beko autorisierten Kundendiensten erhalten.

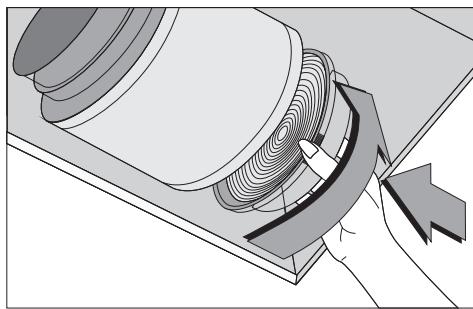

5.2.1 Aktivkohlefilter ersetzen •• Aluminiumfilter entfernen. (Abbildung 10) •• Nasen zum Entfernen des Aktivkohlefilters gegen den Uhrzeigersinn drehen und Filter entriegeln. (Abbildung 11) •• Neuen Aktivkohlefilter installieren. •• Aluminiumfilter einsetzen.

(Abbildung 11) (Abbildung 10)

Hinweis: Aluminiumfilter können auch im Geschirrspüler gereinigt werden.

18 / 230 DE Geruchsfilter enthalten Aktivkohle. Sie müssen regelmäßig etwa alle 6 Monate erneuert werden. Aluminiumfilter müssen unabhängig von der Verwendung eines Aktivkohlefilters immer installiert sein.

Dunstabzugshaube / Bedienungsanleitung

5 Reinigung und Wartung Nehmen Sie Ihr Gerät nicht ohne eingesetzten Aluminiumfilter in Betrieb. Die Verwendung mit Aktivkohlefilter verringert die Saugleistung des Gerätes.

•• Schützen Sie die Außenseite vor Stoßeinwirkungen. •• Verpacken Sie das Gerät so, dass es während des Transports nicht beschädigt wird.

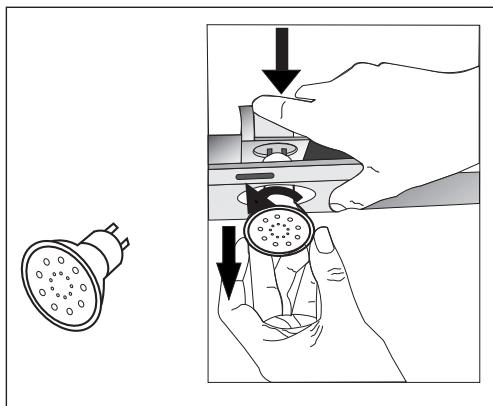

5.4 Lampen austauschen

Keinesfalls vergessen, die Dunstabzugshaube direkt nach dem Braten zu reinigen. Außenseite der Dunstabzugshaube mit einem mit flüssigem Reinigungsmittel angefeuchteten Tuch reinigen. Zur Reinigung niemals scheuernde oder kratzende Reiniger verwenden. Bei der Reinigung mit handelsüblichen Mitteln gegen hartnäckiges Fett etc. die Warnhinweise am Produkt beachten. Zur Vermeidung von Kratzern an Gehäusen aus gebürstetem Stahl in Richtung der Bürstenspuren wischen. Zur Wahrung der Oberflächenqualität Ihres Produktes keine Reinigungsmittel verwenden, die Chlorwasserstoffsäure, Bleichmittel oder Scheuerpulver enthalten. Für Edelstahloberflächen ein mit Seifenwasser oder speziellem EdelstahlReinigungsspray angefeuchtetes Tuch verwenden. Schutzfolie vom Gerät entfernen.

A Achtung! Wenn Sie die Anweisungen zur Reinigung und Auswechslung der Filter Ihrer Dunstabzugshaube nicht einhalten, können Brände entstehen.

Falls das Gerät transportiert werden muss: •• Originalverpackung des Gerätes aufbewahren. Gerät mit der Originalverpackung transportieren und Transportmarkierungen an der Verpackung befolgen. Falls die Originalverpackung nicht mehr vorhanden ist: •• Platzieren Sie keine Gegenstände auf der Dunstabzugshaube.

Dunstabzugshaube / Bedienungsanleitung

Dunstabzugshaube von der Stromversorgung trennen. Dieses Gerät ist mit 3 W-Halogenlampen ausgestattet. Zum Auswechseln der Halogenlampen lösen Sie diese, indem Sie sie von der Rückseite der Lampenhalterung nach hinten drücken. Anschließend um eine viertel Umdrehung gegen den Uhrzeigersinn drehen und herausnehmen. Befolgen Sie zum Einsetzen neuer Lampen die obigen Schritte in umgekehrter Reihenfolge.

Hinweis: Lampen erhalten Sie beim autorisierten Kundendienst.

19 / 230 DE Please read this user manual first!
