Produkttyp	Kühl-Gefrierkombination
Marke	BEKO
Modell	CFB5310W
Energieeffizienzklasse	A+
Gesamtnutzinhalt	310 L (Kühlteil 210 L, Gefrierteil 100 L)
Abmessungen (H x B x T)	185 x 60 x 65 cm
Nettogewicht	68 kg
Stromversorgung	220-240 V, 50 Hz, 1,2 A
Kühltechnologie	Statischer Ventilator (Umluftkühlung)
Abtauung	Automatisch (No Frost) im Gefrierfach
Sensoren und Anzeige	Mechanischer Thermostat, LED-Innenbeleuchtung
Türanschlag wechselbar	Ja, Türanschlag wechselbar
Anzahl der Ablagen	4 Glasablagen, 1 Gemüseschublade, 1 Gefrierablage
Klimaklasse	N-ST (Umgebungstemperatur 16 °C bis 38 °C)
Geräuschpegel	41 dB(A)
Jährlicher Energieverbrauch	Ca. 240 kWh
Wartung und Reinigung	Innenraum mit einem weichen Tuch und Seifenwasser reinigen. Kühlschrank bei Bedarf manuell abtauen. Türdichtungen regelmäßig reinigen.
Sicherheit	Kindersicherung, Tür-offen-Alarm, Überhitzungsschutz
Ersatzteile und Reparierbarkeit	Verfügbarkeit der Teile beim BEKO-Kundendienst. Reparierbarkeitsindex: 7,8/10
Allgemeine Informationen	Freistehendes Gerät, Farbe Weiß, Garantie 2 Jahre

Häufig gestellte Fragen - CFB5310W BEKO

Wie stelle ich die Temperatur des Kühlschranks ein?

Die Temperatur wird mit dem Thermostat im Inneren des Kühlschranks eingestellt. Drehen Sie den Knopf von 1 (höchste Temperatur) bis 5 (kälteste Temperatur). Die empfohlene Position ist 3.

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie, ob die Umgebungstemperatur nicht zu hoch ist, die Tür richtig schließt und der Innenventilator nicht blockiert ist. Stellen Sie sicher, dass die Thermostateinstellung angemessen ist.

Wie taut man den Gefrierschrank ab?

Der Gefrierschrank ist mit No-Frost-Technologie ausgestattet, sodass manuelles Abtauen nicht erforderlich ist. Das System entfernt automatisch den Reif.

Warum steht Wasser am Boden des Kühlschranks?

Dies kann an einem verstopften Ablauf liegen. Reinigen Sie das Ablaufloch mit einem Wattestäbchen. Wenn das Problem weiterhin besteht, prüfen Sie, ob der Kühlschrank waagerecht steht.

Kann die Türanschlagrichtung gewechselt werden?

Ja, die Tür ist reversibel. Schlagen Sie in der Montageanleitung nach. Es wird empfohlen, einen Fachmann hinzuzuziehen.

Wie hoch ist der Stromverbrauch dieses Geräts?

Der jährliche Verbrauch beträgt etwa 240 kWh, was der Energieeffizienzklasse A+ entspricht.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Netz und entnehmen Sie die Lebensmittel. Reinigen Sie mit einem weichen, in Seifenwasser getränkten Tuch. Spülen und trocknen Sie gründlich. Vermeiden Sie Scheuermittel.

Der Kühlschrank macht ungewöhnliche Geräusche, ist das normal?

Manche Geräusche sind normal (Kompressor, Kältemittelkreislauf). Wenn das Geräusch laut oder unregelmäßig ist, prüfen Sie, ob das Gerät waagerecht steht und keine Gegenstände den Kompressor berühren.

Wie tausche ich die Innenbeleuchtung aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Lampenabdeckung (an den Enden drücken) und ersetzen Sie die Lampe durch ein identisches Modell (Typ E14, max. 10 W). Setzen Sie die Abdeckung wieder auf.

Was tun bei längerem Stromausfall?

Vermeiden Sie das Öffnen der Tür, um die Kälte zu bewahren. Gefrorene Lebensmittel bleiben ca. 12 Stunden kalt. Nach Wiederkehr des Stroms prüfen Sie den Zustand der Lebensmittel.

BEDIENUNGSANLEITUNG CFB5310W BEKO

Bedienungsanleitung INHALTSVERZEICHNIS

ALLGEMEINES - SICHERHEITSHINWEISE 17

MONTAGE 18

BEDIENUNG -WARTUNG 19

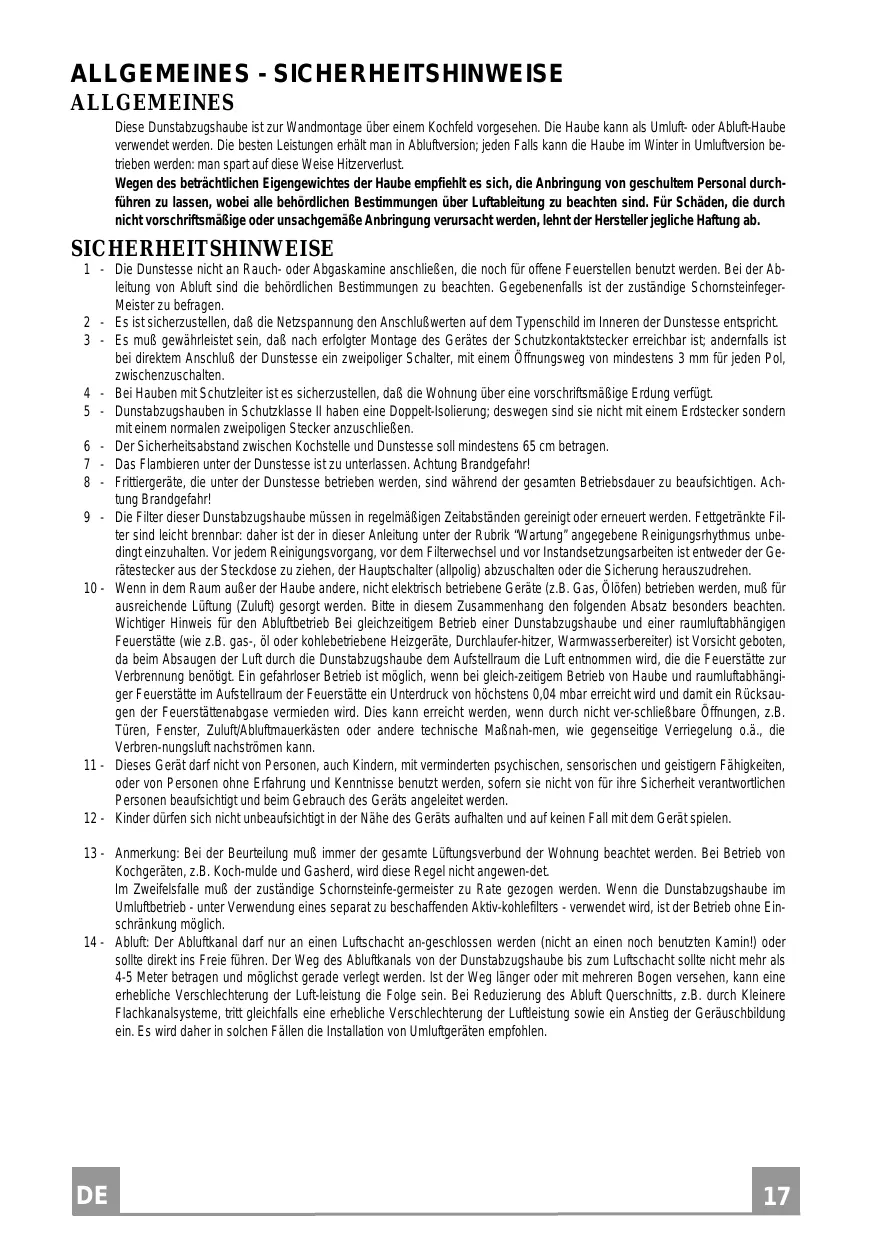

ALLGEMEINES - SICHERHEITSHINWEISE

ALLGEMEINES

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betrieren werden: man spart auf diese Weise Hitzerverlust.

Wegen des betrachtlichen Eigengewichtes der Haube empfehl't es sich, die Anbringung von geschultem Personal durchfuhren zu halten, wobei alle behördlichen Bestimmungen über Luftbleitung zu beachten sind. Für Schäden, die durch nicht vorschfristigere oder unsachgemäß Anbringung verursacht werden, leht der Hersteller jegliche Haftung ab.

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Ablut sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Innerer der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichen ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügt.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppelt-Isolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65~cm betragen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Ach-tung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: daß ist der in dieser Anleitung unter der Rubrik 'Wartung' angegebene Reinigungsrhythmus unbedingt einzahlen. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerästecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauzudrehen.
10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölofen) betrieben werden, muß für ausreichende Luftung (Zuluft) gesorgt werden.itte In thisem Zusammenhang den folgenden Absatz sonderne beachten. Wichtiger Hinweis fur den Aulbfutbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaufe und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl oder kohlebetriebene Heizgerate, Durchlafer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absagen der Luft durch die Dunstabzugshaufe dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benotigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rüksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schliebbare Öffnungen, z.B. Turen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.a., die Verbren-nungslauf nachströmen kann.
11 - Dieses Gerat darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kennträge benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Gerats angeleitet werden.
12 - Kinder durfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerät speien.
13 - Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewen-det.

Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohleillers - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

14 - Ablut: Der Abluftkanal darf nur an einen Luftschacht an-geschlotten werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie fuhren. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollt nicht mehr als 4-5 Meter detaren und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein. Bei Reduzierung des Ablut Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Gerauschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.

2 - MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8mm Dubel ein-gesetzt und die Schrauben 4,2× 44,4mm einge-dreht (Abstand von Schraubenkopf zur Wand ca. 5mm ).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und hereausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen. Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen konnen unter Verwendung von Dubeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hangeschranken ermögen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftastritt am Gerät nach außen verlegt werden (Material im Handel erhalten). Die Dunstabzugshaube ist mit einem Luftabgang nach halten und nach offen verseen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden.

Sofern das obere Gehauseloch als Luftabgang benutz wird, muß im Boden des Hängeschran-kes anlog ein runder Ausschnitt in den Schrank-boden gesagt werden, wiederum unter Benut-zung der Bohrschablone.

d - Montage bei Umluft

Bei Hängeschranken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schrankture liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.

Die in der Montageanleitung besondere hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

3-BETRIEB

3.1- Die Schalter steuern das Einschalten, die Regelung der Geblasegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir den Leitschirm zu offen und bei starker Geruchs- und Rauchentwicklung die höchte Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen gerauschemen und sparsamen Luftzaustausch. Außen demsoledie Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.
3.2- Die Sicherheitshinweise 1.7 und 1.8. müssen unbedingt beachtet werden.

4 - WARTUNG UND PFLEGGE

Eine regelmäßige Wartung garantiert einen einwandfreiien Betrieb und gute Leistungen über lange Zeit hin.

ACHTUNG: Ansammlungen von Fett im Inneren des Filters können die Leistung des Gerätes beeinträchtigen und Brandgebung verursachen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzahlten sind.

4.1 - Fettfilter

Dies ist ein mechanischer Filter in verschiedene Arten, der die Fettpartikel aufgangt.

Er befindet sich im Inneren des Sauggitters.

Bei der Wartung folgendermaBen vorgehen:

a-Allgemeines: unabhängig vom Filtertyp ist das Sauggitter zu öffnen, um die Entnahme zu ermögen. ch; die Haltedrahte aus Metall entfern.

b-Dünner Einwegfilter (ca. 1 mm dick):

Er kann nicht:gereinigt werden,sondern muss durchschnittlich alle zwei Monate ausgetauscht werden.

Verfügt der Filter über eine chemische Sattigungsanzeige, wird er ausgelaucht, wenn:

b.1 - die von außen sichtbaren roten Punkte auf der gesamten Oberfläche verteil sind.

b.2 - die rote Farbe der internen Streifen von außen sightbar geworden ist (normalerweise nicht sightbar).

c-Mehrschicht-Metallfilter: diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreiniger und Wasser oder im Geschirrspulier waschen. Gut trocknen setzen, bevor sie wieder montiert werden.

4.2 - Selfstragende Metalfettfilte

• Diese Filter können auch im Geschirrspulier gewaschen werden und sind alle 2 Betriebmonate bzw. bei intensivem Einsatz auch früiger zu reinigen.
• Jeden Filter einzeln entnehmer, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Darauf achtien, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen halten.
• Be der Remontage darauf auf achten, dass sich der Griff auf der sightbaren Seite befindet.

4.3 - Aktivkohlefilter

Dies ist ein chemischer Filter, der die Gerüche bei Umlufthauben aufgangt. Für die Demontage das Sauggitter öffnen, den zentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehen, bis der zentrale Bajonettverschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.

4.4 - Beleuchting

Falls eine Lampe nicht oder nicht mehr Funktioniert, das Sauggitter offen und kontrollieren, dass die Lampe fest eingeschaubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder gleicher Leistung ersetzen.

4.5 - Reinigung

Die Haube mit lauwarmem Wasser und neutrale Flüssigreiner saubern; keinesfalls Lösemittel, Alko-hol und Schmigelprodukte verwenden. Bei allen Arbeitssschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitschinweis 1.9 beachten, insbesondere beim Arbeitssschrift 4.3.

ALGEMEEN - VEILIGHEIDSMAATREGELEN

ALGEMEEN

a-Rezim vyvedenia von

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen these Products schulzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von Ihrem Rathaus, Ihr Mullabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
