BEDIENUNGSANLEITUNG DEH-X3700UI PIONEER

Inhaltsverzeichnis Bevor Sie beginnen 3 Erste Schritte 4 Radio 6 CD/USB/iPod/AUX 7 App-Modus 9 Einstellungen 10 FUNCTION-Einstellungen AUDIO-Einstellungen SYSTEM-Einstellungen ILLUMINATION-Einstellungen MIXTRAX-Einstellungen

Anschlüsse/Einbau 14 Zusätzliche Informationen 17

Über dieses Handbuch: • In den folgenden Anweisungen werden ein USB-Stick oder USB-Audioplayer als „USBGerät” bezeichnet. • iPod und iPhone werden in diesem Handbuch als „iPod” bezeichnet.

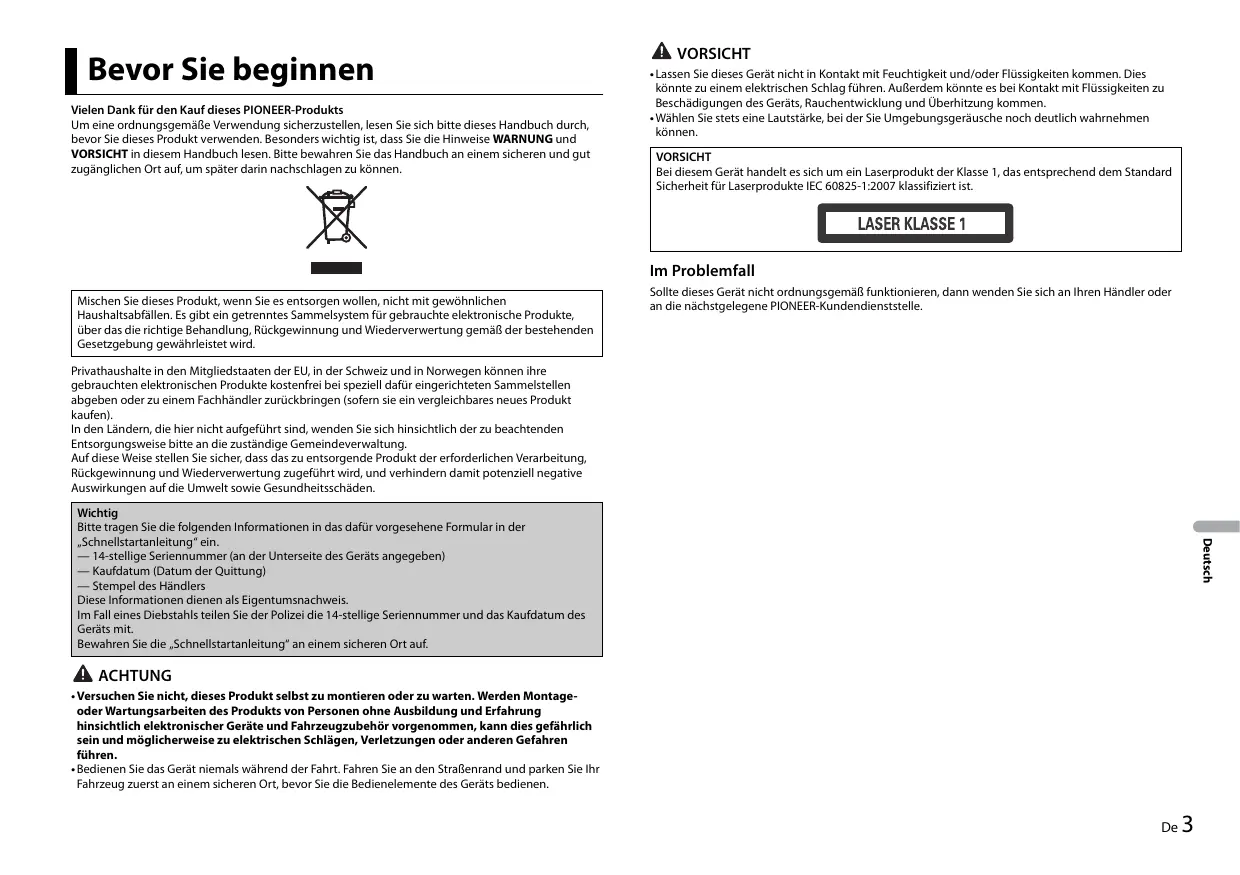

Bevor Sie beginnen Vielen Dank für den Kauf dieses PIONEER-Produkts Um eine ordnungsgemäße Verwendung sicherzustellen, lesen Sie sich bitte dieses Handbuch durch, bevor Sie dieses Produkt verwenden. Besonders wichtig ist, dass Sie die Hinweise WARNUNG und VORSICHT in diesem Handbuch lesen. Bitte bewahren Sie das Handbuch an einem sicheren und gut zugänglichen Ort auf, um später darin nachschlagen zu können.

VORSICHT • Lassen Sie dieses Gerät nicht in Kontakt mit Feuchtigkeit und/oder Flüssigkeiten kommen. Dies könnte zu einem elektrischen Schlag führen. Außerdem könnte es bei Kontakt mit Flüssigkeiten zu Beschädigungen des Geräts, Rauchentwicklung und Überhitzung kommen. • Wählen Sie stets eine Lautstärke, bei der Sie Umgebungsgeräusche noch deutlich wahrnehmen können. VORSICHT Bei diesem Gerät handelt es sich um ein Laserprodukt der Klasse 1, das entsprechend dem Standard Sicherheit für Laserprodukte IEC 60825-1:2007 klassifiziert ist.

Im Problemfall Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Sollte dieses Gerät nicht ordnungsgemäß funktionieren, dann wenden Sie sich an Ihren Händler oder an die nächstgelegene PIONEER-Kundendienststelle.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenfrei bei speziell dafür eingerichteten Sammelstellen abgeben oder zu einem Fachhändler zurückbringen (sofern sie ein vergleichbares neues Produkt kaufen). In den Ländern, die hier nicht aufgeführt sind, wenden Sie sich hinsichtlich der zu beachtenden Entsorgungsweise bitte an die zuständige Gemeindeverwaltung. Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der erforderlichen Verarbeitung, Rückgewinnung und Wiederverwertung zugeführt wird, und verhindern damit potenziell negative Auswirkungen auf die Umwelt sowie Gesundheitsschäden.

Wichtig Bitte tragen Sie die folgenden Informationen in das dafür vorgesehene Formular in der „Schnellstartanleitung“ ein. — 14-stellige Seriennummer (an der Unterseite des Geräts angegeben) — Kaufdatum (Datum der Quittung) — Stempel des Händlers Diese Informationen dienen als Eigentumsnachweis. Im Fall eines Diebstahls teilen Sie der Polizei die 14-stellige Seriennummer und das Kaufdatum des Geräts mit. Bewahren Sie die „Schnellstartanleitung“ an einem sicheren Ort auf.

ACHTUNG • Versuchen Sie nicht, dieses Produkt selbst zu montieren oder zu warten. Werden Montageoder Wartungsarbeiten des Produkts von Personen ohne Ausbildung und Erfahrung hinsichtlich elektronischer Geräte und Fahrzeugzubehör vorgenommen, kann dies gefährlich sein und möglicherweise zu elektrischen Schlägen, Verletzungen oder anderen Gefahren führen. • Bedienen Sie das Gerät niemals während der Fahrt. Fahren Sie an den Straßenrand und parken Sie Ihr Fahrzeug zuerst an einem sicheren Ort, bevor Sie die Bedienelemente des Geräts bedienen.

Häufig verwendete Bedienvorgänge

Welche Tasten verfügbar sind, unterscheidet sich je nach Gerät.

Grundlagen der Bedienung

Drücken Sie SRC/OFF, um das Gerät einzuschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.

DEH-X3700UI M.C.-(Mehrfunktions-)Regler

SRC (Quelle)/OFF Anzeigefenster

/DIMMER Anzeigeinformationen umschalten

Drücken Sie mehrmals DISP.

Zur vorhergehenden Anzeige/Liste zurückkehren

Vom Menü zur normalen Anzeige zurückkehren

Anzeige im Display Anzeige

DEH-2700UI SRC (Quelle)/OFF Drehen Sie den M.C.-Regler. Drücken Sie mehrmals SRC/OFF.

* Wenn das blauweiße Kabel dieses Geräts an der Steuerklemme des Automatikantennenrelais des Fahrzeugs angeschlossen ist, fährt die Fahrzeugantenne aus, wenn die Quelle dieses Geräts eingeschaltet wird. Um die Antenne einzuziehen, schalten Sie die Quelle aus.

DISP (Display) BAND/

Lautstärke einstellen Quelle auswählen

Beschreibung Erscheint, wenn eine untere Ebene des Menüs oder Ordners existiert.

M.C.-(Mehrfunktions-)Regler Display-Taste*

-Taste gedrückt wird.

Erscheint, wenn der Lokalsender-Suchlauf eingeschaltet ist (Seite 10). Erscheint, wenn ein Verkehrsfunkprogramm empfangen wird. Erscheint, wenn Verkehrsdurchsagen empfangen werden (Seite 10). Erscheint, wenn die Sound Retriever-Funktion eingeschaltet ist (Seite 11). Erscheint, wenn die Zufalls-/Shuffle-Wiedergabe eingeschaltet ist. Erscheint, wenn die Wiedergabewiederholung eingeschaltet ist. Erscheint, wenn die iPod-Steuerung eingeschaltet ist (Seite 9).

Anzeigefenster BAND/

* Diese Taste wird in diesem Handbuch als DISP bezeichnet.

Optionale Fernbedienung Die Fernbedienung CD-R320 ist separat erhältlich.

Abnehmen des Bedienfelds

LANGUAGE Auswahl der Sprache, in der die Textinformationen komprimierter Audiodateien angezeigt werden sollen.

Nehmen Sie das Bedienfeld ab, um einen Diebstahl zu verhindern. Ziehen Sie am Bedienfeld befestigte Kabel und Geräte ab und schalten Sie das Gerät aus, bevor Sie das Bedienfeld abnehmen.

[ENG] (Englisch), [РУС] (Russisch), [TUR] (Türkisch)

CLOCK SET Einstellung der Uhr.

FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.

3 Wichtig • Setzen Sie das Bedienfeld keinen starken Erschütterungen aus. • Halten Sie das Bedienfeld von direktem Sonnenlicht und hohen Temperaturen fern. • Bewahren Sie das abgenommene Bedienfeld immer in einer Schutzhülle oder Tasche auf.

[QUIT :YES] erscheint, wenn sämtliche Einstellungen vorgenommen wurden. Um zum ersten Eintrag des Einrichtungsmenüs zurückzukehren, drehen Sie den M.C.-Regler, um [QUIT :NO] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um die Einstellungen zu bestätigen.

HINWEISE • Sie können die Menüeinstellung durch Drücken von SRC/OFF abbrechen. • Diese Einstellungen können jederzeit über die SYSTEM- (Seite 12) und INITIAL-Einstellungen (Seite 6) vorgenommen werden.

Wenn Sie nach dem Einbau die Zündung einschalten, erscheint [SET UP :YES] im Display.

Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Um mit der nächsten Menüoption fortzufahren, müssen Sie Ihre Auswahl bestätigen.

Abbrechen der Demoanzeige (DEMO OFF)

Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Deutsch

Drücken Sie den M.C.-Regler. Das Einrichtungsmenü verschwindet, wenn 30 Sekunden lang kein Bedienvorgang ausgeführt wird. Wenn Sie die Einrichtung im Moment nicht durchführen möchten, drehen Sie den M.C.-Regler, um [NO] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

Drehen Sie den M.C.-Regler, um [SYSTEM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [DEMO OFF] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [YES] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

INITIAL-Einstellungen

Halten Sie SRC/OFF gedrückt, bis sich das Gerät ausschaltet. Halten Sie SRC/OFF gedrückt, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [INITIAL] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um eine Option auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

HINWEIS Welche Optionen verfügbar sind, unterscheidet sich je nach Gerät.

FM STEP Auswahl der FM-Schrittweite: 100 kHz oder 50 kHz.

SYSTEM RESET [YES], [CANCEL]

Wählen Sie diese Option, wenn an den Ausgangsdrähten für die Hecklautsprecher ein Breitbandlautsprecher und am CinchAusgang ein Subwoofer angeschlossen ist. Wählen Sie diese Option, wenn an den Ausgangsdrähten für die Hecklautsprecher ein passiver Subwoofer direkt angeschlossen und am Cinch-Ausgang ein Subwoofer angeschlossen ist. Wählen Sie diese Option, wenn an den Ausgangsdrähten für die Hecklautsprecher Breitbandlautsprecher angeschlossen sind. Wenn an den Ausgangsdrähten für die Hecklautsprecher ein Breitbandlautsprecher angeschlossen ist und der CinchAusgang nicht verwendet wird, können Sie entweder [REAR/ SUB.W] oder [REAR/REAR] auswählen. Wählen Sie [YES], um die Geräteeinstellungen zu initialisieren. Das Gerät wird automatisch neu gestartet. (Einige der Einstellungen können auch nach dem Zurücksetzen des Geräts erhalten bleiben.)

Radio Die Empfangsfrequenzen dieses Geräts sind für die Nutzung in Westeuropa, Asien, dem Nahen Osten, Afrika und Ozeanien vorgesehen. Eine Nutzung in anderen Regionen kann zu schlechtem Empfang führen. Die RDS-Funktion (Radio Data System: Datenfunksystem) funktioniert nur in Regionen, die RDS-Signale für FM-Sender übertragen.

Empfangen von voreingestellten Sendern

Drücken Sie SRC/OFF, um [RADIO] auszuwählen. Drücken Sie BAND/ oder [LW].

, um das Band auszuwählen: [FM1], [FM2], [FM3], [MW]

Drücke Sie eine Zifferntaste (1/

TIPP Die / -Tasten können auch verwendet werden, um einen voreingestellten Sender auszuwählen, wenn [SEEK] in den FUNCTION-Einstellungen auf [PCH] eingestellt ist (Seite 11).

Speicher der besten Sender (BSM: Best Stations Memory) Die sechs stärksten Sender werden auf den Zifferntasten (1/

Drücken Sie, nachdem Sie das Band ausgewählt haben, den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um [FUNCTION] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Drehen Sie den M.C.-Regler, um [BSM] auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

Sender manuell suchen 1 Drücken Sie, nachdem Sie das Band ausgewählt haben,

/ , um einen Sender auszuwählen. Halten Sie / gedrückt und lassen Sie dann die Taste los, um nach einem verfügbaren Sender zu suchen. Der Suchlauf hält an, wenn das Gerät einen Sender empfängt. Um den Suchlauf abzubrechen, drücken Sie / .

HINWEIS [SEEK] muss in den FUNCTION-Einstellungen auf [MAN] eingestellt sein (Seite 11).

Sender manuell speichern 1 Halten Sie, während Sie den zu speichernden Sender empfangen, eine der Zifferntasten (1/

) gedrückt, bis sie zu blinken aufhört.

Verwenden von PTY-Funktionen

CD/USB/iPod/AUX Wiedergabe Ziehen Sie den Kopfhörer des externen Geräts ab, bevor Sie es an dieses Gerät anschließen.

Das Gerät sucht anhand von PTY-Informationen (Programmtyp) nach einem Sender.

Drücken Sie während des FM-Empfangs

Drehen Sie den M.C.-Regler, um einen Programmtyp auszuwählen: [NEWS/INFO], [POPULAR], [CLASSICS] oder [OTHERS]. Drücken Sie den M.C.-Regler. Das Gerät beginnt, nach einem Sender zu suchen. Wenn ein Sender gefunden wurde, wird der Sendername angezeigt.

HINWEISE • Um die Suche abzubrechen, drücken Sie den M.C.-Regler. • Das Sendeprogramm einiger Sender kann von der übertragenen PTY-Klassifizierung abweichen. • Wenn kein Sender den Programmtyp überträgt, nach dem Sie suchen, wird etwa zwei Sekunden lang [NOT FOUND] angezeigt, und der Tuner kehrt dann zum ursprünglichen Sender zurück.

PTY-Liste Weitere Einzelheiten über die PTY-Liste finden Sie auf der folgenden Site: http://www.pioneer.eu/eur/products/25/121/tech/CarAudio/PTY.html

M.C.-(Mehrfunktions-)Regler

SRC (Quelle)/OFF AUX-Eingangsbuchse (3,5-mm-Stereobuchse)

CD 1 Legen Sie eine CD mit der Etikettenseite nach oben in das CD-Fach ein. Deutsch

Um eine Disc auszuwerfen, stoppen Sie als Erstes die Wiedergabe, und drücken Sie dann .

USB-Gerät/iPod 1 Öffnen Sie die Abdeckung des USB-Anschlusses. 2 Schließen Sie mit einem geeigneten Kabel das USB-Gerät/den iPod an. VORSICHT Verwenden Sie ein optionales Pioneer-USB-Kabel (CD-U50E), um das USB-Gerät anzuschließen, da jedes direkt am Gerät angeschlossene externe Gerät aus dem Gerät herausragen wird, was gefährlich sein könnte.

Beenden Sie, bevor Sie das andere Gerät von diesem Gerät trennen, die Wiedergabe.

MTP-Verbindung Ein Gerät mit Android-Version 4.0 oder höher kann mit Hilfe des mit dem betreffenden Gerät gelieferten Kabels über MTP an diesem Gerät angeschlossen werden. Je nach angeschlossenem Gerät und der Anzahl der Dateien auf dem Gerät kann es sein, dass Audiodateien/Musiktitel nicht über MTP wiedergegeben werden können. Beachten Sie, dass die MTP-Verbindung nicht mit WAV- und FLAC*Datenformaten kompatibel ist und nicht mit der MIXTRAX-Funktion verwendet werden kann. * Die FLAC-Dateien sind ausschließlich mit DEH-2700UI kompatibel.

Alphabetische Suche (nur iPod)

1 Drücken Sie , um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um die gewünschte Kategorieliste auszuwählen, und drücken Sie dann , um in den Modus für die alphabetische Suche zu wechseln. (Auch durch zweimaliges Drehen des M.C.-Reglers wird der Modus für die alphabetische Suche aufgerufen.) 3 Drehen Sie den M.C.-Regler, um einen Buchstaben auszuwählen, und drücken Sie dann den Regler, um die alphabetische Liste anzuzeigen. Um die alphabetische Suche abzubrechen, drücken Sie /DIMMER.

Wiedergabewiederholung

Zufalls-/Shuffle-Wiedergabe

Shuffle-Wiedergabe aller Titel (nur iPod)

Wiedergabe pausieren/fortsetzen

Drücken Sie 4/PAUSE.

Drücken Sie 3/S.Rtrv. [1]: Effektiv bei niedrigen Kompressionsraten [2]: Effektiv bei hohen Kompressionsraten

Rückkehr zum Stammordner (nur USB)*1

Wechsel zwischen komprimierten Audiodaten und CD-DA (nur CD)

Wechsel des Laufwerks im USB-Gerät (Nur Geräte, die das USBMassenspeicherklasse-Protokoll unterstützen)

AUX 1 Schließen Sie den Stereo-Mini-Stecker an der AUX-Eingangsbuchse an. 2 Drücken Sie SRC/OFF, um [AUX] als Quelle auszuwählen. HINWEIS Wenn in den SYSTEM-Einstellungen [AUX] auf [OFF] eingestellt ist, lässt sich [AUX] nicht als Quelle auswählen (Seite 12).

Bedienvorgänge In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 10). Beachten Sie, dass die folgenden Bedienvorgänge nicht bei einem AUX-Gerät funktionieren. Um ein AUX-Gerät zu bedienen, führen Sie die Vorgänge an dem Gerät selbst aus. Zweck

Ordner/Album auswählen*1

Track/Titel (Kapitel) auswählen

Vor- oder zurückspulen

In einer Liste nach einer Datei suchen

1 Drücken Sie , um die Liste anzuzeigen. 2 Drehen Sie den M.C.-Regler, um den Namen oder die Kategorie der/des gewünschten Datei/Ordners auszuwählen, und drücken Sie dann den Regler, um den Vorgang zu bestätigen. 3 Drehen Sie den M.C.-Regler, um die gewünschte Datei auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. Die Wiedergabe startet.

Eine Liste der Dateien im ausgewählten Ordner/in der ausgewählten Kategorie ansehen*1

Drücken Sie, wenn ein Ordner/eine Kategorie ausgewählt ist, den M.C.-Regler.

Einen Musiktitel aus dem/der ausgewählten Halten Sie, wenn ein Ordner/eine Kategorie Ordner/Kategorie abspielen*1 ausgewählt ist, den M.C.-Regler gedrückt.

*1 Nur komprimierte Audiodateien *2 Diese Funktion ist deaktiviert, wenn USB als Quelle ausgewählt und die MIXTRAX-Funktion eingeschaltet ist.

Nützliche Funktionen für iPods Modus der verknüpften Wiedergabe Sie können auf Musiktitel zugreifen, die einen Bezug zu dem momentan wiedergegebenen Interpreten, Album oder Genre haben. 1 Halten Sie, während Sie einen Titel anhören, gedrückt, um in den Modus der verknüpften Wiedergabe zu wechseln. 2 Drehen Sie den M.C.-Regler, um den Modus auszuwählen ([ARTIST], [ALBUM], [GENRE]), und drücken Sie dann den Regler, um den Vorgang zu bestätigen. Der ausgewählte Titel/das ausgewählte Album wird nach dem momentan wiedergegebenen Titel gespielt. HINWEIS

Über MIXTRAX (nur USB/iPod) (Nur für DEH-X3700UI) Die MIXTRAX-Funktion erstellt einen von Beleuchtungseffekten begleiteten NonstopMix Ihrer Musikbibliothek. Einzelheiten zu den MIXTRAX-Einstellungen finden Sie auf Seite 13. HINWEISE • Diese Funktion ist nicht mit einem über MTP angeschlossenen Android-Gerät kompatibel. • Wenn USB als Quelle ausgewählt ist und die MIXTRAX-Funktion verwendet wird, ist die SoundRetriever-Funktion deaktiviert. • Je nach Datei/Titel sind möglicherweise keine Klangeffekte verfügbar. • Schalten Sie die MIXTRAX-Funktion aus, wenn die von ihr erzeugten Beleuchtungseffekte beim Fahren stören.

Drücken Sie MIX, um MIXTRAX ein-/auszuschalten.

Der ausgewählte Titel/das ausgewählte Album kann abgebrochen werden, wenn Sie Funktionen verwenden, die nicht zum Modus der verknüpften Wiedergabe gehören (z. B. Vor- und Zurückspulen).

HINWEISE • Durch Drücken von iPod kann auch der Steuerungsmodus umgeschaltet werden (nur für DEH2700UI). • Wenn Sie den Steuerungsmodus auf [CONTROL iPod/CTRL iPod] umschalten, pausiert die Musikwiedergabe. Verwenden Sie den angeschlossenen iPod, um die Wiedergabe fortzusetzen. • Die folgenden Bedienvorgänge sind weiterhin mit dem Gerät möglich, auch wenn der Steuerungsmodus auf [CONTROL iPod/CTRL iPod] eingestellt ist. – Pause, Vor-/Zurückspulen, Titel-/Kapitelauswahl • Die Lautstärke kann nur am Gerät eingestellt werden.

Sie können sich über dieses Gerät den Ton einer Anwendung auf einem iPhone anhören. In einigen Fällen können Sie eine Anwendung mit diesem Gerät steuern. Einzelheiten zu kompatiblen Geräten finden Sie auf unserer Website. Wichtig Die Verwendung von Apps von Dritten kann eventuell die Angabe personenbezogener Daten nach sich ziehen oder notwendig machen entweder durch das Eröffnen eines Benutzerkontos o. Ä. und für bestimmte Anwendungen die Angabe von Geolokationsdaten. ALLE APPS VON DRITTEN UNTERLIEGEN DER ALLEINIGEN VERANTWORTUNG DER ANBIETER EINSCHLIESSLICH UND OHNE EINSCHRÄNKUNG DEM SAMMELN UND SICHERN DER ANWENDERDATEN UND DATENSCHUTZMASSNAHMEN. DURCH ZUGRIFF AUF APPS VON DRITTEN ERKLÄREN SIE SICH MIT DEN NUTZUNGSBEDINGUNGEN UND DATENSCHUTZRICHTLINIEN DER JEWEILIGEN ANBIETER EINVERSTANDEN. WENN SIE DEN NUTZUNGSBEDINGUNGEN UND RICHTLINIEN EINES ANBIETERS ODER DER VERWENDUNG VON GEOLOKATIONSDATEN, WO ZUTREFFEND, NICHT ZUSTIMMEN, DANN SEHEN SIE VON DER VERWENDUNG VON APPS VON DRITTEN AB.

Sie können das Gerät über einen angeschlossenen iPod steuern. Die folgenden iPod-Modelle sind nicht mit dieser Funktion kompatibel. – iPod nano der 1. Generation, iPod mit Videofunktion 1 Drücken Sie während der Wiedergabe BAND/ , und wählen Sie dann den Steuerungsmodus aus. [CONTROL iPod/CTRL iPod]: Die iPod-Funktion des Geräts kann nur über den angeschlossenen iPod bedient werden. [CONTROL AUDIO/CTRL AUDIO]: Die iPod-Funktion des Geräts kann nur mit den Tasten des Geräts bedient werden. In diesem Modus lässt sich der angeschlossene iPod nicht ein- oder ausschalten.

Für iPhone-Benutzer Diese Funktion ist mit iPhone- und iPod touch-Geräten mit iOS 5.0 oder höher kompatibel.

HINWEIS PIONEER IST NICHT FÜR DRITTANBIETER-APPS ODER -INHALTE VERANTWORTLICH, EINSCHLIESSLICH OHNE BESCHRÄNKUNG DEREN RICHTIGKEIT ODER VOLLSTÄNDIGKEIT. DIE ALLEINIGE VERANTWORTUNG FÜR INHALT UND FUNKTIONALITÄT SOLCHER APPS TRÄGT DER ANBIETER DER APP.

Wiedergabe einer Anwendung über das Gerät

Die Menüpunkte können sich je nach Quelle unterscheiden.

Verbinden Sie dieses Gerät mit dem mobilen Gerät. • iPhone über USB (Seite 7)

FUNCTION-Einstellungen Menüpunkt

Drücken Sie SRC/OFF, um [APP] auszuwählen.

[TALK], [STANDARD], [MUSIC]

Bedienen Sie das mobile Gerät, um die Anwendung zu starten.

Grundlegende Bedienvorgänge In den FUNCTION-Einstellungen können Sie verschiedene Anpassungen vornehmen (Seite 10). Zweck

Vor- oder zurückspulen

Wiedergabe pausieren/fortsetzen

Die sechs stärksten Sender automatisch auf den Zifferntasten (1/ bis 6/ ) speichern. REGIONAL [ON], [OFF]

Sie können im Hauptmenü verschiedene Einstellungen vornehmen.

Drehen Sie den M.C.-Regler, um die Optionen auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen.

Den Empfang auf bestimmte Regionalprogramme beschränken, wenn AF (alternative Frequenzsuche) ausgewählt ist. (Nur verfügbar, wenn das FM-Band ausgewählt ist).

LOCAL FM: [OFF], [LV1], [LV2], [LV3], [LV4] Die Suche auf Sender mit ausreichender MW/LW: [OFF], [LV1], [LV2] Signalstärke beschränken.

TA Drehen Sie den M.C.-Regler, um das Hauptmenü anzuzeigen. Drehen Sie den M.C.-Regler, um eine der nachstehenden Kategorien auszuwählen, und drücken Sie ihn dann, um den Vorgang zu bestätigen. • FUNCTION-Einstellungen (Seite 10) • AUDIO-Einstellungen (Seite 11) • SYSTEM-Einstellungen (Seite 12) • ILLUMINATION-Einstellungen (Seite 12) • MIXTRAX-Einstellungen (Seite 13)

Die Klangqualität auf die Sendesignalbedingungen des FM-Band-Signals abstimmen. (Nur verfügbar, wenn das FM-Band ausgewählt ist).

Aktuelle Verkehrsinformationen empfangen, wenn verfügbar. (Nur verfügbar, wenn das FMBand ausgewählt ist).

Dem Gerät erlauben, auf eine andere Frequenz umzuschalten, die den gleichen Sender überträgt. (Nur verfügbar, wenn das FM-Band ausgewählt ist).

Die momentan ausgewählte Quelle mit Nachrichtenprogrammen unterbrechen. (Nur verfügbar, wenn das FM-Band ausgewählt ist).

Die Qualität komprimierter Audiosignale verbessern und einen satten Klang wiederherstellen. Nicht verfügbar, wenn: • USB als Quelle ausgewählt und die MIXTRAXFunktion eingeschaltet ist. • die FLAC-Datei wiedergegeben wird. (Nur DEH2700UI)

LOUDNESS [OFF], [LOW], [MID], [HI]

Kompensieren, um bei niedriger Lautstärke einen klaren Klang zu erhalten.

Wiedergabegeschwindigkeit ändern. (Nicht verfügbar, wenn im Steuerungsmodus [CONTROL iPod/CTRL iPod] ausgewählt ist.)

[NOR], [REV], [OFF] Grenzfrequenz: [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Ausgabepegel: [–24] bis [+6] Steilheit: [–12], [–24]

Wiedergabe pausieren oder fortsetzen.

Balance der Front- und Hecklautsprecher einstellen. BALANCE Balance der linken und rechten Lautsprecher einstellen.

Auswahl des Bassverstärkungspegels.

HPF SETTING Grenzfrequenz: [OFF], [50HZ], [63HZ], [80HZ], [100HZ], [125HZ], [160HZ], [200HZ] Steilheit: [–12], [–24]

Die Lautsprecher geben nur Signale oberhalb der Grenzfrequenz des Hochpassfilters (HPF) aus.

Den Lautstärkepegel für alle Quellen außer FM einstellen. Jede der nachstehenden Kombinationen wird automatisch auf dieselbe Einstellung gesetzt. • USB, iPod und APP (iPhone)

Der Subwoofer gibt nur Signale unterhalb des ausgewählten Bereichs aus.

BASS BOOST [0] bis [+6]

Auswahl der Subwoofer-Phase.

[SUPER BASS], [POWERFUL], Equalizer-Kurve auswählen oder anpassen. [NATURAL], [VOCAL], [CUSTOM1], [CUSTOM1] kann für jede Quelle separat [CUSTOM2], [FLAT] eingestellt werden. Jede der nachstehenden Kombinationen wird jedoch automatisch auf Wählen Sie ein Equalizer-Band dieselbe Einstellung gesetzt. und einen Pegel aus, um weitere • USB, iPod und APP (iPhone) Anpassungen vorzunehmen. [CUSTOM2] ist eine für alle Quellen gemeinsam Equalizer-Band: [80HZ], [250HZ], verwendete Einstellung. [800HZ], [2.5KHZ], [8KHZ] Equalizer-Pegel: [+6] bis [–6]

Zuweisung der - bzw. -Taste, um einen Sender nach dem anderen zu suchen (manuelle Abstimmung), oder Auswahl eines Senders aus den voreingestellten Kanälen.

[1] (effektiv bei niedrigen Kompressionsraten), [2] (effektiv bei hohen Kompressionsraten), [OFF]

AUDIO BOOK Menüpunkt

*1 Nicht verfügbar, wenn [SUB.W/SUB.W] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt ist (Seite 6). *2 Nicht verfügbar, wenn [REAR/REAR] bei [SP-P/O MODE] in den INITIAL-Einstellungen ausgewählt ist (Seite 6).

*3 Nicht verfügbar, wenn [OFF] bei [SUB.W] ausgewählt ist .

SYSTEM-Einstellungen Sie können auch bei ausgeschaltetem Gerät auf diese Menüs zugreifen. Menüpunkt

LANGUAGE ILLUMINATION-Einstellungen Menüpunkt [KEY COLOUR], [DISP COLOUR], [BOTH COLOUR]

[ENG] (Englisch), [РУС] (Russisch), Auswahl der Sprache, in der die [TUR] (Türkisch) Textinformationen komprimierter Audiodateien angezeigt werden sollen. CLOCK SET Einstellung der Uhr (Seite 5). 12H/24H [12H], [24H]

Auswahl des Zeitdarstellungsformats.

INFO DISPLAY (Nur für DEH-X3700UI) Den Eintrag im Subinformationsdisplay anzeigen. Wählen Sie zwischen „SPEANA”, „LEVEL METER”, „SOURCE”, „CLOCK” und „OFF”. AUTO PI [ON], [OFF]

Auch bei Verwendung eines voreingestellten Senders nach einem anderen Sender mit demselben Programm suchen.

Auswahl der Farbe für die Tasten/das Display des Geräts aus 12 voreingestellten Farben, [SCAN] oder [CUSTOM]*. • [SCAN]: Automatischer Durchlauf durch eine Reihe verschiedener Farben. • [CUSTOM]*: 1 Halten Sie den M.C.-Regler gedrückt, bis die Anzeige zur Farbeinstellung erscheint. 2 Stellen Sie die Hauptfarbe (R (rot)/G (grün)/B (blau)) und die Helligkeitsstufe ([0] bis [60]) ein. Es ist nicht möglich, für alle drei Farben (R (rot), G (grün), B (blau)) gleichzeitig einen Wert von unter 10 einzustellen. Sie können die voreingestellten Farben auch anpassen. Wählen Sie eine der voreingestellten Farben aus, und halten Sie dann den M.C.-Regler gedrückt, bis die Anzeige zur Farbeinstellung erscheint. * Die CUSTOM-Einstellung ist nur für [KEY COLOUR] und [DISP COLOUR] verfügbar.

DIM SETTING AUX [ON], [OFF]

Wählen Sie [ON], wenn Sie ein am Gerät angeschlossenes Zusatzgerät verwenden.

[SYNC ILLUMI]*, [SYNC CLOCK], [MANUAL]

Displayhelligkeit ändern.

* Nur für DEH-X3700UI BRIGHTNESS Ton automatisch stummschalten oder abschwächen, wenn ein Signal von einem Gerät mit Stummschaltungsfunktion empfangen wird.

Displayhelligkeit ändern. Welche Einstellbereiche verfügbar sind, richtet sich nach [DIM SETTING].

ILLUMI FX (Nur für DEH-X3700UI) Batterieverbrauch verringern. Das Einschalten der Quelle ist der einzige Vorgang, der erlaubt ist, wenn diese Funktion eingeschaltet ist.

* [PW SAVE] wird abgebrochen, wenn die Fahrzeugbatterie getrennt wird, und muss nach erneutem Anschließen der Batterie wieder eingeschaltet werden. Wenn [PW SAVE] ausgeschaltet ist, kann es abhängig von den Verbindungsmethoden sein, dass das Gerät weiterhin Strom von der Batterie bezieht, wenn die Zündung Ihres Fahrzeugs keine ACC-Stellung (Stromversorgung über Starterbatterie) hat.

COLOUR (Nur für DEH-X3700UI)

Der Beleuchtungseffekt ist zu sehen, wenn: – ein Anruf eingeht – Sie telefonieren – eine CD eingelegt/ausgeworfen wird Ungeachtet dieser Einstellung wird der Beleuchtungseffekt beim Ein-/Ausschalten der ACC-Stromversorgung aktiviert.

MIXTRAX-Einstellungen (Nur für DEH-X3700UI) Menüpunkt

SHORT PLAYBCK [1.0 MIN], [1.5 MIN], [2.0 MIN], [2.5 MIN], [3.0 MIN], [OFF]

Auswahl der Wiedergabedauer.

FLASH AREA [KEY/DISPLAY], [KEY], [OFF]

Auswahl des Bereichs für den Beleuchtungseffekt. Wenn [OFF] ausgewählt ist, wird die in den ILLUMINATION-Einstellungen (Seite 12) eingestellte Farbe als Displayfarbe verwendet.

FLASH PATTERN Anpassung des Beleuchtungseffekts an den Ton- und Basspegel. Das Blinkmuster ändert sich anhand des Tonpegels.

[LOW PASS 1] bis [LOW PASS 6]

Das Blinkmuster ändert sich anhand des Basspegels.

Das Blinkmuster ändert sich zufällig anhand von Tonpegel- und Tiefpassmodus.

Das Blinkmuster ändert sich anhand des Tonpegelmodus.

Das Blinkmuster ändert sich anhand des Tiefpassmodus.

[SOUND LEVEL 1] bis [SOUND LEVEL 6]

Ein-/Ausschalten der MIXTRAX-Spezialeffekte.

CUT IN FX [ON], [OFF]

Ein-/Ausschalten der MIXTRAX-Klangeffekte beim manuellen Umschalten von Tracks.

Anschlüsse/Einbau Anschlüsse Wichtig • Wenn dieses Gerät in ein Fahrzeug eingebaut wird, das ein Zündschloss ohne ACC-Stellung (Stromversorgung über Starterbatterie) hat, und das rote Kabel nicht mit dem Anschluss verbunden wird, der die Betätigung des Zündschlüssels erkennt, kann dies zur Entladung der Batterie führen.

• Die Verwendung dieses Geräts in anderen als den folgenden Bedingungen könnte zu einem Brand oder Funktionsstörungen führen. – Fahrzeuge mit 12-Volt-Batterie und negativer Erdung. – Lautsprecher mit 50 W (Ausgabewert) und 4 Ω bis 8 Ω (Impedanzwert). • Um Kurzschlüsse, Überhitzung oder Fehlfunktionen zu vermeiden, achten Sie darauf, die nachstehenden Anweisungen zu befolgen. – Unterbrechen Sie vor dem Einbau den Minuspol der Autobatterie. – Sichern Sie Kabel mit Kabelklemmen oder Klebeband. Wickeln Sie Klebeband um Kabel, die mit Metallteilen in Kontakt kommen, um die Kabel zu schützen. – Verlegen Sie alle Kabel mit einem Abstand zu beweglichen Teilen wie Schalthebel und Sitzschiene. – Verlegen Sie alle Kabel mit einem Abstand zu warmen Umgebungen, z. B. der Auslassöffnung der Heizung.

– Verbinden Sie das gelbe Kabel nicht mit der Batterie, indem Sie es durch das Loch zum Motorraum führen. – Verkleiden Sie nicht angeschlossene Kabelanschlüsse mit Isolierband. – Kürzen Sie keine Kabel. – Durchschneiden Sie niemals die Isolierung des Stromkabels dieses Geräts, um weitere Geräte mit Strom zu versorgen. Die Strombelastbarkeit des Kabels ist begrenzt. – Verwenden Sie eine Sicherung mit dem vorgeschriebenen Sicherungswert. – Schließen Sie das negative Lautsprecherkabel niemals direkt an Masse an. – Binden Sie niemals die negativen Kabel mehrerer Lautsprecher zusammen. • Wenn dieses Gerät eingeschaltet ist, werden Steuersignale durch das blauweiße Kabel gesendet. Schließen Sie dieses Kabel an der Systemfernbedienung eines externen Leistungsverstärkers oder an der Steuerklemme des Automatikantennenrelais des Fahrzeugs an (max. 300 mA 12 V Gleichspannung). Wenn das Fahrzeug eine Scheibenantenne besitzt, schließen Sie sie am Stromversorgungsanschluss für den Antennenverstärker an. • Schließen Sie das blauweiße Kabel niemals am Stromanschluss eines externen Leistungsverstärkers an. Schließen Sie es auch niemals am Stromanschluss der Autoantenne an. Dadurch kann es zu Batterieentladung oder Funktionsstörungen kommen.

• Das schwarze Kabel ist das Massekabel. Massekabel für dieses Gerät und andere Geräte (insbesondere Hochstromprodukte wie Leistungsverstärker) müssen separat verlegt und angeschlossen werden. Andernfalls kann ein versehentliches Abziehen zu einem Brand oder Funktionsstörungen führen.

Stromkabeleingang AUX2-Eingangsbuchse (3,5-mmStereobuchse) (Nur DEH-X3700UI) Eine ausschließlich zur Verwendung mit Geräten mit Stummschaltungsfunktion vorgesehene Spezialbuchse. Hecklautsprecher- oder SubwooferAusgang Frontlautsprecherausgang Antenneneingang Sicherung (10 A) Eingang für Kabelfernbedienung Hier kann ein festverdrahteter Fernbedienungsadapter angeschlossen werden (separat erhältlich).

Zum Stromkabeleingang Je nach Fahrzeugart kann die Funktion von und abweichen. Achten Sie in diesem Fall darauf, an und an anzuschließen. Gelb Konstantspannung (oder Zündschlossstrom) Gelb An der 12-V-Konstantspannungsbuchse anschließen. Rot Zündschlossstrom (oder Konstantspannung) Rot An der vom Zündschlüssel gesteuerten Buchse (12 V Gleichspannung) anschließen. Verbinden Sie die jeweils gleichfarbigen Kontakte miteinander. Schwarz (Gehäuseerdung)

HINWEISE • Ändern Sie das Grundeinstellungsmenü dieses Geräts. Siehe [SP-P/O MODE] (Seite 6). Der Subwoofer-Ausgang dieses Geräts ist monaural. • Achten Sie bei Verwendung eines Subwoofers mit 70 W (2 Ω) darauf, den Subwoofer am violetten und schwarzvioletten Kabel dieses Geräts anzuschließen. Schließen Sie nichts am grünen und schwarzgrünen Kabel an.

Leistungsverstärker (separat erhältlich) Stellen Sie diese Verbindungen her, wenn Sie den optionalen Verstärker verwenden.

Systemfernbedienung Am blauweißen Kabel anschließen. Leistungsverstärker (separat erhältlich) Mit Cinch-Kabeln verbinden (separat erhältlich). Zum Ausgang für die Frontlautsprecher Frontlautsprecher Zum Ausgang für die Hecklautsprecher oder den Subwoofer Hecklautsprecher oder Subwoofer

• Wenden Sie sich an Ihren Händler, wenn der Einbau das Bohren von Löchern oder andere Modifikationen des Fahrzeugs erfordert. • Bauen Sie dieses Gerät nicht dort ein, wo: – es den Betrieb des Fahrzeugs stören kann. – es infolge plötzlichen Anhaltens eine Verletzung von Insassen verursachen kann. • Der Halbleiterlaser wird beschädigt, wenn er sich überhitzt. Bauen Sie dieses Gerät mit einem Abstand zu warmen Umgebungen, z. B. der Auslassöffnung der Heizung, ein. • Eine optimale Leistung wird erzielt, wenn das Gerät in einem Winkel von weniger als 60 ° eingebaut wird. • Achten Sie, um eine ordnungsgemäße Wärmeableitung des Geräts sicherzustellen, beim Einbau darauf, reichlich Platz hinter der Rückwand des Geräts zu lassen und lose Kabel so aufzuwickeln, dass sie nicht die Lüftungsschlitze blockieren.

Reichlich Platz 5 cm lassen

DIN-Montage von vorn

Schieben Sie den Montagerahmen in das Armaturenbrett. Verwenden Sie zum Einbau auf beengtem Raum den mitgelieferten Montagerahmen. Wenn genug Platz ist, verwenden Sie den im Lieferumfang des Fahrzeugs enthaltenen Montagerahmen. Sichern Sie den Montagerahmen mit Hilfe eines Schraubendrehers, indem Sie die Metallzungen (90 °) an ihren richtigen Platz biegen.

Armaturenbrett Montagerahmen • Stellen Sie sicher, dass das Gerät sicher an seinem Platz eingebaut ist. Ein instabiler Einbau kann Aussetzer oder andere Funktionsstörungen verursachen.

DIN-Montage von hinten

Ermitteln Sie die passende Position, bei der die Löcher des Befestigungswinkels und die Löcher an der Geräteseite aufeinandertreffen.

Blauweiß Die Polanordnung des ISO-Steckers variiert je nach Fahrzeugtyp. Verbinden Sie und , wenn Pol 5 zur Antennensteuerung vorgesehen ist. Bei anderen Fahrzeugtypen dürfen und keinesfalls verbunden werden. Blauweiß An der Systemfernbedienungsbuchse des Leistungsverstärkers anschließen (max. 300 mA 12 V Gleichspannung). Blauweiß An der Steuerklemme des Automatikantennenrelais anschließen (max. 300 mA 12 V Gleichspannung). Schwarzgelb Wenn Sie Geräte mit Stummschaltungsfunktion verwenden, verbinden Sie dieses Kabel mit dem Audio-Stummschaltungskabel des betreffenden Geräts. Schließen Sie andernfalls nichts am AudioStummschaltungskabel an. Lautsprecherkabel Weiß: Vorn links Schwarzweiß: Vorn links Grau: Vorn rechts Schwarzgrau: Vorn rechts Grün: hinten links oder Subwoofer Schwarzgrün: hinten links oder Subwoofer Violett: hinten rechts oder Subwoofer Schwarzviolett: hinten rechts oder Subwoofer Orangeweiß Mit dem Beleuchtungssignal eines Autos verbinden. ISO-Stecker Bei einigen Fahrzeugen kann der ISOStecker in zwei Einheiten aufgeteilt sein. Achten Sie in diesem Fall darauf, die Verbindung mit beiden Einheiten herzustellen.

DIN-Montage von vorn/hinten

Einbau Wichtig • Prüfen Sie alle Anschlüsse und Systeme vor dem endgültigen Einbau. • Verwenden Sie keine nicht autorisierten Teile, da dies Funktionsstörungen verursachen kann.

Dieses Gerät kann sowohl von vorn als auch von hinten ordnungsgemäß eingebaut werden. Verwenden Sie beim Einbau handelsübliche Teile.

Ziehen Sie auf jeder Seite zwei Schrauben an.

Schneidschraube (5 mm × 8 mm) Befestigungswinkel Armaturenbrett oder Konsole

Entfernen des Geräts

Entfernen Sie den Klemmflansch.

Klemmflansch Kerbzunge • Durch Entriegeln des Bedienfelds wird der Klemmflansch leichter zugänglich. • Beim Wiederanbringen des Klemmflanschs muss die gekerbte Seite nach unten zeigen. Schieben Sie die mitgelieferten Entnahmeschlüssel in beide Seiten des Geräts, bis sie mit einem Klicken einrasten. Ziehen Sie das Gerät aus dem Armaturenbrett.

Zusätzliche Informationen Fehlerbehebung Das Display kehrt automatisch zur normalen Anzeige zurück. → Es wurden etwa 30 Sekunden lang keine Bedienvorgänge ausgeführt. – Führen Sie einen Bedienvorgang aus. Der Wiederholbereich ändert sich unerwartet. → Je nach Wiederholbereich kann sich der ausgewählte Bereich bei Auswahl eines anderen Ordners oder Tracks oder während des Vor-/Zurückspulens ändern. – Wählen Sie den Wiederholbereich erneut aus. Ein Unterordner wird nicht wiedergegeben. → Unterordner können nicht wiedergegeben werden, wenn [FLD] (Ordnerwiederholung) ausgewählt ist. – Wählen Sie einen anderen Wiederholbereich aus.

Fehlermeldungen Allgemeines AMP ERROR → Betriebsstörung des Geräts oder falsche Lautsprecherverbindung.

NO XXXX (beispielsweise NO TITLE) → Es gibt keine eingebetteten Textinformationen. – Schalten Sie die Anzeige um oder spielen Sie einen anderen Track/eine andere Datei.

CD-Player ERROR-07, 11, 12, 17, 30 → Die Disc ist verschmutzt. – Reinigen Sie die Disc. → Die Disc ist verkratzt. – Wechseln Sie die Disc aus. ERROR-07, 10, 11, 12, 15, 17, 30, A0 → Es liegt ein elektrischer oder mechanischer Fehler vor. – Schalten Sie die Zündung AUS und wieder EIN, oder schalten Sie auf eine andere Quelle um und dann wieder zum CD-Player zurück. ERROR-15 → Die eingelegte Disc ist leer. – Wechseln Sie die Disc aus. ERROR-23 → Nicht unterstütztes CD-Format. – Wechseln Sie die Disc aus.

SKIPPED → Das angeschlossene USB-Gerät enthält DRM-geschützte Dateien (digitale Rechteverwaltung). – Die geschützten Dateien werden übersprungen.

NO AUDIO → Die eingelegte Disc enthält keine abspielbaren Dateien. – Wechseln Sie die Disc aus.

PROTECT → Sämtliche Dateien auf dem angeschlossenen USB-Gerät sind DRMgeschützt (digitale Rechteverwaltung). – Wechseln Sie das USB-Gerät aus.

SKIPPED → Die eingelegte Disc enthält DRMgeschützte Dateien (digitale Rechteverwaltung). – Die geschützten Dateien werden übersprungen. PROTECT → Sämtliche Dateien auf der eingelegten Disc sind DRM-geschützt (digitale Rechteverwaltung). – Wechseln Sie die Disc aus.

USB-Gerät/iPod FORMAT READ → Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu hören. – Warten Sie, bis die Meldung erlischt und Sie den Ton hören. NO AUDIO → Es sind keine Musiktitel vorhanden. – Übertragen Sie die Audiodateien an das USB-Gerät und schließen Sie es an. → Auf dem angeschlossenen USB-Gerät ist die Sicherheitsfunktion aktiviert. – Folgen Sie den Anweisungen des USBGeräts, um die Sicherheitsfunktion zu deaktivieren.

N/A USB → Das angeschlossene USB-Gerät wird von diesem Gerät nicht unterstützt. – Trennen Sie Ihr Gerät ab und ersetzen Sie es durch ein kompatibles USBGerät. CHECK USB → Der USB-Anschluss oder das USB-Kabel wurde kurzgeschlossen. – Vergewissern Sie sich, dass der USBAnschluss oder das USB-Kabel nicht eingeklemmt oder beschädigt ist. → Das angeschlossene USB-Gerät hat einen höheren als den maximal zulässigen Stromverbrauch. – Trennen Sie das USB-Gerät ab und verwenden Sie es nicht. Schalten Sie die Zündung AUS und dann wieder auf ACC oder EIN. Schließen Sie nur kompatible USB-Geräte an. → Der iPod funktioniert ordnungsgemäß, wird aber nicht geladen. – Vergewissern Sie sich, dass kein Kurzschluss des iPod-Kabels vorliegt (z. B. durch Einklemmen zwischen Metallgegenständen). Schalten Sie nach dem Überprüfen die Zündung AUS und wieder EIN, oder trennen Sie den iPod ab und schließen Sie ihn wieder an.

Der Ton wird unterbrochen. → Sie verwenden ein Gerät wie z. B. ein Mobiltelefon, das hörbare Störungen verursachen kann. – Vergrößern Sie den Abstand elektrischer Geräten, die möglicherweise die Störung verursachen, zum Gerät.

→ Die Schutzschaltung ist aktiviert. – Überprüfen Sie die Lautsprecherverbindung. – Schalten Sie die Zündung OFF und dann wieder ON. Sollte die Meldung weiter angezeigt werden, wenden Sie sich zur Unterstützung an Ihren Händler oder eine PioneerKundendienststelle.

FORMAT READ → Nach dem Wiedergabestart ist der Ton manchmal erst nach einer Verzögerung zu hören. – Warten Sie, bis die Meldung erlischt und Sie den Ton hören.

ERROR-19 → Kommunikation fehlgeschlagen. – Führen Sie einen der folgenden Bedienvorgänge aus, und kehren Sie dann zur USB-Quelle zurück. • Schalten Sie die Zündung AUS und wieder EIN. • Trennen Sie das USB-Gerät ab. • Schalten Sie auf eine andere Quelle um. → iPod-Störung. – Trennen Sie das Kabel vom iPod. Schließen Sie, sobald auf dem iPod das Hauptmenü angezeigt wird, den iPod erneut an und setzen Sie ihn zurück. ERROR-23 → Das USB-Gerät wurde nicht ordnungsgemäß formatiert. – Formatieren Sie das USB-Gerät mit FAT12, FAT16 oder FAT32. ERROR-16 → Die iPod-Firmware ist veraltet. – Aktualisieren Sie die iPod-Version. → iPod-Störung. – Trennen Sie das Kabel vom iPod. Schließen Sie, sobald auf dem iPod das Hauptmenü angezeigt wird, den iPod erneut an und setzen Sie ihn zurück. STOP → Auf der aktuellen Liste befinden sich keine Musiktitel. – Wählen Sie eine Liste aus, die Musiktitel enthält. NOT FOUND → Keine entsprechenden Musiktitel gefunden. – Übertragen Sie Musiktitel an den iPod.

Apps START UP APP → Die Anwendung wird noch nicht ausgeführt. – Bedienen Sie das mobile Gerät, um die Anwendung zu starten.

Handhabungsrichtlinien Discs und Player • Verwenden Sie ausschließlich Discs, die eines der beiden folgenden Logos tragen.

• Verwenden Sie 12-cm-Discs. • Verwenden Sie ausschließlich herkömmliche, runde Discs. • Die folgenden Disc-Typen können nicht mit diesem Gerät verwendet werden: – DualDiscs – 8-cm-Discs: Versuche, solche Discs mit einem Adapter zu verwenden, können zu Funktionsstörungen des Geräts führen. – Ungewöhnlich geformte Discs – Andere Discs als CDs – Beschädigte Discs, darunter solche mit Rissen, Abplatzern oder Verwellungen – CD-R/RW-Discs mit nicht abgeschlossener Aufzeichnung • Beschreiben Sie die Oberfläche der Discs nicht und behandeln Sie sie nicht mit Chemikalien. • Wischen Sie CDs zum Reinigen mit einem weichen Tuch von der Mitte nach außen hin ab. • Kondensation kann die Leistung des Players vorübergehend beeinträchtigen. Warten Sie ungefähr eine Stunde, bis die Anpassung an eine wärmere Temperatur erfolgt ist. Wischen Sie außerdem feuchte Discs mit einem weichen Tuch ab.

• Bei Verwendung von bedruckbaren Discs beachten Sie die Anleitung und die Warnhinweise der Discs. Je nach Disc kann es sein, dass sie sich nicht einlegen und auswerfen lässt. Die Verwendung solcher Discs kann zu einer Beschädigung dieses Geräts führen. • Bringen Sie auf den Discs keine handelsüblichen Etiketten oder anderen Materialien an. – Die Discs können sich verformen und dadurch nicht mehr abspielbar sein. – Die Etiketten können sich während der Wiedergabe lösen und das Auswerfen der Discs verhindern, was zu einer Beschädigung des Geräts führen kann.

• Die Einstellungen des iPods, z. B. Equalizer und Wiedergabewiederholung, ändern sich beim Anschließen des iPods an das Gerät automatisch. Wenn der iPod vom Gerät getrennt wird, kehren diese Einstellungen wieder in ihren ursprünglichen Zustand zurück. • Auf dem iPod gespeicherter inkompatibler Text wird vom Gerät nicht angezeigt.

• Nur die ersten 32 Zeichen können als Dateiname (einschließlich Dateierweiterung) oder Ordnername angezeigt werden. • Je nach der zur Codierung von WMADateien verwendeten Anwendung kann es sein, dass das Gerät nicht richtig arbeitet. • Bei Audiodateien mit eingebetteten Bilddaten oder bei auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig der Beginn der Wiedergabe verzögern. • Zur Anzeige auf diesem Gerät sollte russischer Text in einem der folgenden Zeichensätze codiert sein: – Unicode (UTF-8, UTF-16) – Ein anderer Zeichensatz als Unicode, der in einer Windows-Umgebung verwendet wird und in den Sprachoptionen auf Russisch eingestellt ist

• Verbindungen über USB-Hubs werden nicht unterstützt. • Sorgen Sie vor der Fahrt für eine sichere Befestigung des USB-Speichergeräts. Lassen Sie das USB-Speichergerät nicht auf den Boden fallen, wo es unter dem Brems- oder Gaspedal eingeklemmt werden könnte. • Je nach USB-Speichergerät können die folgenden Probleme auftreten. – Die Bedienung kann unterschiedlich sein. – Möglicherweise wird das Speichergerät nicht erkannt. – Möglicherweise werden Dateien nicht richtig wiedergegeben. – Das Gerät kann Störgeräusche verursachen, wenn Sie Radio hören.

iPod • Bewahren Sie den iPod nicht an Orten mit hohen Temperaturen auf. • Sorgen Sie für eine sichere Befestigung des iPods während er Fahrt. Lassen Sie den iPod nicht auf den Boden fallen, wo er unter dem Brems- oder Gaspedal eingeklemmt werden könnte.

Kompatibilität komprimierter Audioformate

VORSICHT • Pioneer kann nicht die Kompatibilität mit allen USB-Massenspeichergeräten gewährleisten und übernimmt keine Verantwortung für eventuelle Datenverluste auf Media-Playern, Smartphones oder anderen Geräten, die zusammen mit diesem Produkt verwendet werden. • Bewahren Sie Discs oder USBSpeichergeräte nicht an Orten auf, an denen hohe Temperaturen herrschen können.

WMA-Dateien Dateierweiterung Bitrate

Abtastfrequenz Windows Media™ Audio Professional, Lossless, Voice/DRM Stream/Stream mit Video

.wma 48 Kbit/s bis 320 Kbit/s (CBR), 48 Kbit/s bis 384 Kbit/s (VBR) 32 kHz, 44,1 kHz, 48 kHz Nicht kompatibel

Kompatible ID3-TagVersion

• WAV-Datenformate können nicht über MTP verbunden werden.

• Der Beginn der Wiedergabe von auf einem USB-Gerät mit komplexer Ordnerstruktur gespeicherten Audiodateien kann sich geringfügig verzögern.

Dateierweiterung Quantisierungsbits Abtastfrequenz

.wav 8 und 16 (LPCM), 4 (MS ADPCM) 16 kHz bis 48 kHz (LPCM), 22,05 kHz und 44,1 kHz (MS ADPCM)

FLAC-Dateien (nur DEH-2700UI) • FLAC-Datenformate können nicht über MTP verbunden werden. • Je nach Codierer kann es sein, dass FLACDateien nicht abspielbar sind. Dateierweiterung Abtastfrequenz

.flac 8/11,025/12/16/22,05/ 24/32/44,1/48 kHz Quantisierungsbitrate 16-Bit Kanalmodus 1/2-Kanal

.mp3 8 Kbit/s bis 320 Kbit/s (CBR), VBR 8 kHz bis 48 kHz (32 kHz, 44,1 kHz, 48 kHz zur Emphase) 1.0, 1.1, 2.2, 2.3, 2.4 (ID3-Tag-Version 2.x erhält Vorrang vor Version 1.x.) Nicht kompatibel

M3u-Wiedergabeliste MP3i (MP3 interaktiv), Nicht kompatibel mp3 PRO

• Ungeachtet der Länge der Leerstellen, die die Originalaufnahme zwischen den einzelnen Musiktiteln aufweist, wird bei der Wiedergabe von komprimierten Audio-Discs stets eine kurze Pause zwischen den Titeln eingefügt. Abspielbare Ordnerstruktur

Abspielbare Ordner Abspielbare Dateien Dateisystem

Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.) Bis zu 99 Bis zu 999 ISO 9660 Stufe 1 und 2, Romeo, Joliet Kompatibel

Multi-SessionWiedergabe Datenübertragung im Nicht kompatibel Paketverfahren

Abspielbare Ordnerstruktur

Abspielbare Ordner Abspielbare Dateien Wiedergabe von urheberrechtlich geschützten Dateien Partitioniertes USBGerät

Bis zu acht Ebenen (Praktikabel sind weniger als zwei Ebenen.) Bis zu 500 Bis zu 15 000 Nicht kompatibel

Es kann nur die erste Partition wiedergegeben werden.

iPod-Kompatibilität Dieses Gerät unterstützt nur die folgenden iPodModelle. Die unterstützten iPodSoftwareversionen sind nachstehend aufgelistet. Ältere Versionen werden ggf. nicht unterstützt. Hergestellt für

– iPod touch (1. bis 5. Generation) – iPod classic – iPod mit Videofunktion – iPod nano (1. bis 7. Generation) – iPhone 5s – iPhone 5c – iPhone 5 – iPhone 4s – iPhone 4 – iPhone 3GS – iPhone 3G – iPhone

• Benutzer eines iPods mit LightningAnschluss sollten das Lightning-auf-USBKabel verwenden (im Lieferumfang des iPods enthalten). • Benutzer eines iPods mit Dock-Anschluss sollten das CD-IU51 verwenden. Einzelheiten erfahren Sie bei Ihrem Fachhändler. • Informationen zur Datei-/ Formatkompatibilität finden Sie in den iPod-Handbüchern. • Hörbücher, Podcast: Kompatibel

VORSICHT Pioneer übernimmt keine Haftung für den Verlust von iPod-Daten, auch dann nicht, wenn der Verlust der betreffenden Daten während der Verwendung dieses Geräts aufgetreten ist.

Reihenfolge von Audiodateien Der Benutzer kann mit diesem Gerät keine Ordnernummern zuweisen und auch nicht die Wiedergabereihenfolge festlegen. Die Reihenfolge der Audiodateien richtet sich nach dem angeschlossenen Gerät. Beachten Sie, dass sich auf einem USBGerät befindliche versteckte Dateien nicht abspielen lassen.

MP3-Dateien Dateierweiterung Bitrate

• Die Bedienung kann sich je nach Generation und/oder Softwareversion des iPods unterscheiden.

Beispielstruktur Ordner Komprimierte Audiodatei

01 bis 05: Ordnernummer bis : Wiedergabereihenfolge

Russische Zeichentabelle

D: Anzeige C: Zeichen

Urheberrechte und Marken iTunes Apple und iTunes sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern. WMA Windows Media ist eine eingetragene Marke oder eine Marke der Microsoft Corporation in den USA und/oder anderen Ländern. Dieses Produkt enthält Technologie, die Eigentum der Microsoft Corporation ist und nicht ohne Lizenz von Microsoft Licensing, Inc. vertrieben werden darf. FLAC Urheberrecht © 2000-2009 Josh Coalson Urheberrecht © 2011-2013 Xiph.Org Foundation Weitergabe und Nutzung in Quell- und Binärform, mit oder ohne Änderungen, sind erlaubt, sofern die folgenden Bedingungen erfüllt sind: – Bei der Weitergabe von Quellcode muss dieser den vorstehenden Urheberrechtshinweis, diese Liste der Bedingungen und den folgenden Haftungsausschluss enthalten. – Bei der Weitergabe in Binärform müssen der vorstehende Urheberrechtshinweis, diese Liste der Bedingungen und der folgende Haftungsausschluss in der Dokumentation und/oder andere mit der Ausgabe zur Verfügung gestellte Materialien angegeben werden. – Ohne besondere schriftliche Genehmigung dürfen weder der Name der Xiph.org Foundation noch die Namen ihrer Mitwirkenden verwendet werden, um von dieser Software abgeleitete Produkte befürwortend zu unterstützen oder zu bewerben.

DIESE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND MITWIRKENDEN IN IHRER VORLIEGENDEN FORM UND OHNE JEGLICHE AUSDRÜCKLICHE ODER KONKLUDENTE GEWÄHRLEISTUNG ZUR VERFÜGUNG GESTELLT, EINSCHLIESSLICH OHNE BESCHRÄNKUNG DIE KONKLUDENTE GEWÄHRLEISTUNG DER MARKTGÄNGIGKEIT UND DER VERWENDBARKEIT FÜR EINEN BESTIMMTEN ZWECK. DIE FOUNDATION ODER DIE MITWIRKENDEN HAFTEN KEINESFALLS FÜR DIREKTE, INDIREKTE, BEILÄUFIG ENTSTANDENE, BESONDERE, STRAFRECHTLICHE ODER FOLGESCHÄDEN (EINSCHLIESSLICH OHNE BESCHRÄNKUNG VERSCHAFFEN VON ERSATZGÜTERN ODER -DIENSTLEISTUNGEN, VERLUST DER NUTZUNGSFÄHIGKEIT, DATEN- ODER GEWINNVERLUST ODER BETRIEBSUNTERBRECHUNG), GLEICHGÜLTIG, WIE DIESE VERURSACHT WURDEN UND WELCHER HAFTUNGSTHEORIE SIE UNTERLIEGEN, OB BEI VERTRAGS-, BEI VERSCHULDENSUNABHÄNGIGER HAFTUNG ODER DURCH UNERLAUBTE HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT ODER AUF ANDEREM WEGE), GLEICHGÜLTIG, WIE SIE DURCH DIE BENUTZUNG DIESER SOFTWARE ENTSTANDEN SEIN MÖGEN. DIES GILT AUCH DANN, WENN AUF DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS HINGEWIESEN WURDE. iPod & iPhone iPhone, iPod, iPod classic, iPod nano und iPod touch sind in den USA sowie in anderen Ländern eingetragene Marken von Apple Inc. Lightning ist eine Marke der Apple Inc. Die Kennzeichnungen „Made for iPod” und „Made for iPhone” bedeuten, dass ein elektronisches Zubehörteil spezifisch zum Anschluss an iPod oder iPhone konstruiert

wurde und entsprechend vom Entwickler als die Leistungsstandards von Apple erfüllend zertifiziert wurde. Apple übernimmt keine Verantwortung für die richtige Funktion dieses Geräts oder seine Erfüllung von Sicherheitsoder anderen Vorschriften. Bitte beachten Sie, dass der Gebrauch dieses Zubehörteils in Verbindung mit einem iPod oder iPhone die drahtlose Leistung beeinträchtigen kann. Android™ Android ist eine Marke von Google Inc. MIXTRAX MIXTRAX ist eine Marke der PIONEER CORPORATION.

Technische Daten Allgemeines Stromspannung: 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V) Erdungssystem: Negativ Maximale Leistungsaufnahme: 10,0 A Abmessungen (B × H × T): DIN Gehäuse: 178 mm × 50 mm × 165 mm Frontfläche: 188 mm × 58 mm × 17 mm D Gehäuse: 178 mm × 50 mm × 165 mm Frontfläche: 170 mm × 46 mm × 17 mm Gewicht: 1 kg

Audio Maximale Ausgangsleistung: 50 W × 4 70 W × 1/2 Ω (für Subwoofer) Dauer-Ausgangsleistung: 22 W × 4 (50 Hz bis 15 000 Hz, 5 % THD, bei 4-Ω-Last, beide Kanäle betrieben) Lastimpedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Maximaler Preout-Ausgangspegel: 2,0 V Loudness-Kontur: +10 dB (100 Hz), +6,5 dB (10 kHz) (Lautstärke: –30 dB) Equalizer (Grafischer 5-Band-Equalizer): Frequenz: 80 Hz/250 Hz/800 Hz/ 2,5 kHz/8 kHz Entzerrungsbereich: ±12 dB (Inkrement 2 dB) Subwoofer (Mono): Frequenz: 50 Hz/63 Hz/80 Hz/100 Hz/ 125 Hz/160 Hz/200 Hz Steilheit: –12 dB/Okt., –24 dB/Okt. Verstärkung: +6 dB bis –24 dB Phase: Normal/Gegen

Frequenzbereich: 153 kHz bis 281 kHz Nutzempfindlichkeit: 28 μV (SignalRauschabstand: 20 dB) Signal-Rauschabstand: 62 dB (IEC-A-Netz)

System: Compact-Disc-Audiosystem Verwendbare Discs: Compact Disc Signal-Rauschabstand: 94 dB (1 kHz) (IECA-Netz) Anzahl der Kanäle: 2 (Stereo) MP3-Decodierformat: MPEG-1 & 2 Audio Layer 3 WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10, 11, 12 (2-Kanal-Audio) (Windows Media Player) WAV-Signalformat: Lineare PCM & MS ADPCM (nicht komprimiert)

Frequenzbereich: 87,5 MHz bis 108,0 MHz Nutzempfindlichkeit: 11 dBf (1,0 μV/75 Ω, Mono, Signal-Rauschabstand: 30 dB) Signal-Rauschabstand: 72 dB (IEC-A-Netz)

MW-Tuner Frequenzbereich: 531 kHz bis 1 602 kHz Nutzempfindlichkeit: 25 μV (SignalRauschabstand: 20 dB) Signal-Rauschabstand: 62 dB (IEC-A-Netz)

HINWEIS Änderungen der technischen Daten und des Designs vorbehalten.

USB-Standard-Spezifikation: USB 2.0 Full Speed Maximale Leistungsaufnahme: 1 A USB-Klasse: MSC (Massenspeicher-Klasse) Dateisystem: FAT12, FAT16, FAT32 MP3-Decodierformat: MPEG-1 & 2 Audio Layer 3 WMA-Decodierformat: Vers. 7, 7.1, 8, 9, 10, 11, 12 (2-Kanal-Audio) (Windows Media Player) FLAC-Decodierformat: Vers. 1.3.0 (Free Lossless Audio Codec) (DEH-2700UI) WAV-Signalformat: Lineare PCM & MS ADPCM (nicht komprimiert)
