BEDIENUNGSANLEITUNG KDC-BT740DABNA KENWOOD

RÉGLAGES D’AFFICHAGE

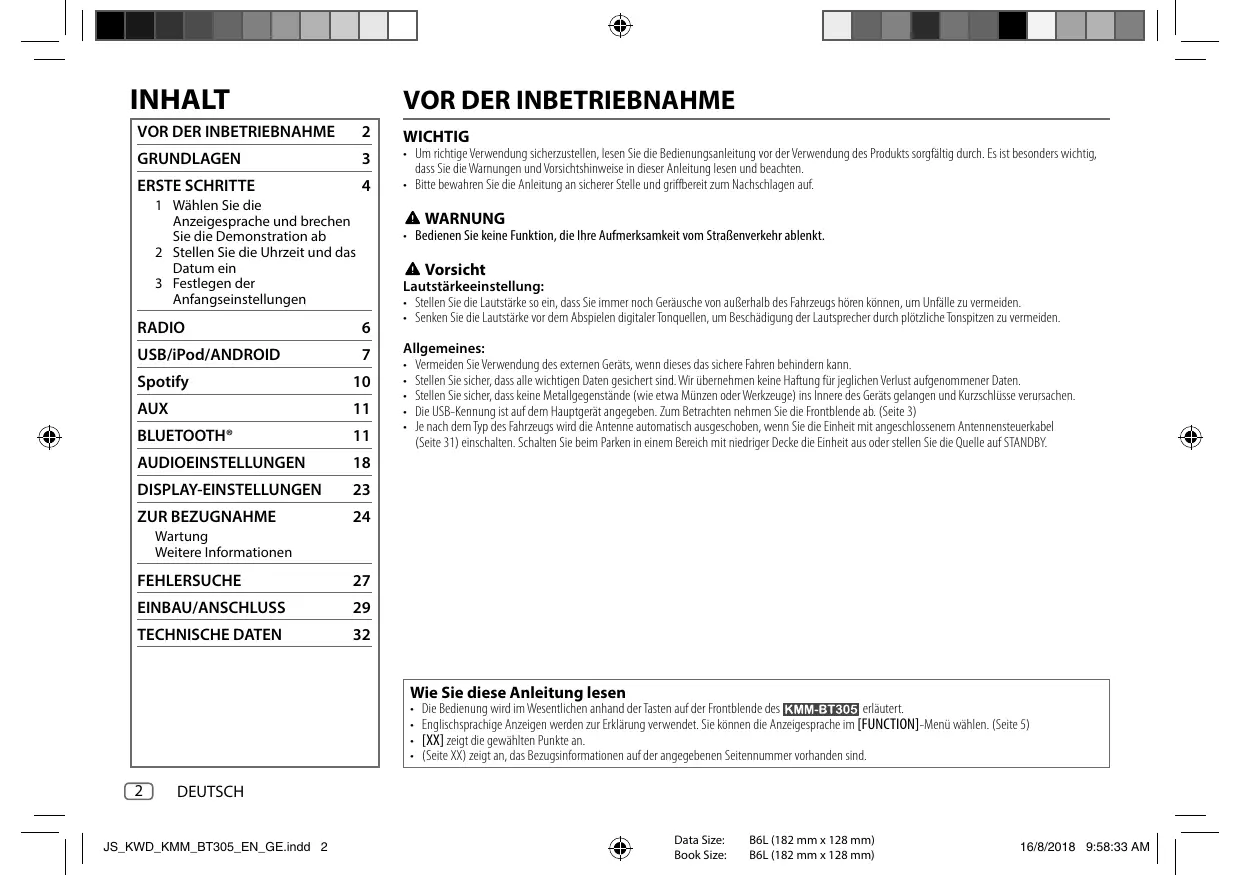

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten. • Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

1 Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab 2 Stellen Sie die Uhrzeit und das Datum ein 3 Festlegen der Anfangseinstellungen

WARNUNG • Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

DISPLAY-EINSTELLUNGEN

Lautstärkeeinstellung: • Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden. • Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines: • Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann. • Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten. • Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen. • Die USB-Kennung ist auf dem Hauptgerät angegeben. Zum Betrachten nehmen Sie die Frontblende ab. (Seite 3) • Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel (Seite 31) einschalten. Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY.

Wartung Weitere Informationen

Wie Sie diese Anleitung lesen • • • •

Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des erläutert. Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION]-Menü wählen. (Seite 5) [XX] zeigt die gewählten Punkte an. (Seite XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

16/8/2018 9:58:33 AM GRUNDLAGEN Frontblende

Anbringen Lautstärke-Regler

Displayfenster Leuchtet beim Herstellen der BluetoothVerbindung auf. (Seite 12)

Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor. Abnehmen-Taste

Drücken Sie B SRC. • Zum Ausschalten halten Sie die Taste gedrückt.

Einstellen der Lautstärke

Drehen Sie den Lautstärke-Regler.

Drücken Sie B SRC wiederholt.

Ändern der Display-Information

Drücken Sie DISP wiederholt. (Seite 25)

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 3

16/8/2018 9:58:34 AM ERSTE SCHRITTE 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT], und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder [FACTORY RESET] ist auf [YES] gestellt, siehe Seite 5), erscheint Folgendes im Display: “SEL LANGUAGE” “PRESS” “VOLUME KNOB”

1 Drehen Sie den Lautstärke-Regler zum Wählen von [EN] (Englisch), [RU] (Russisch), [SP] (Spanisch) oder [FR] (Französisch), und drücken Sie dann den Regler. [EN] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Drücken Sie den Lautstärke-Regler erneut. [YES] ist für das ursprüngliche Setup gewählt. 3 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint. Danach zeigt das Display den gewählten Übergangstyp: “2-WAY X ’OVER” oder “3-WAY X ’OVER” • Zum Ändern des Übergangstyps siehe “Übergangstyp ändern” auf Seite 5.

Stellen Sie die Uhrzeit und das Datum ein

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den Regler. Zum Einstellen der Uhr 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], und drücken Sie dann den Regler.

Zum Einstellen des Datums 7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE FORMAT], und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler zum Wählen von [DD/MM/YY] oder [MM/DD/YY], und drücken Sie dann den Regler. 9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler. 10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Monat Jahr oder Monat Tag Jahr

11 Halten Sie zum Beenden

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Festlegen der Anfangseinstellungen

1 Drücken Sie B SRC wiederholt, um auf STANDBY zu schalten. 2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

5 Halten Sie zum Beenden

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

[AUDIO CONTROL] [SWITCH PREOUT]

: Gilt nur wenn [X’OVER] auf [2WAY] gestellt ist.) (Seite 5)

[REAR]/[SUB-W]: Wählt, ob hintere Lautsprecher oder ein Subwoofer an die Line-Out-Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker). (Seite 32)

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 4

(Für ) Bei Eingabe von [FUNCTION]... [ON]: Die Beleuchtung von [ZONE 1] wechselt auf weiße Farbe um. ; [OFF]: Die Beleuchtung von [ZONE 1] verbleibt als Farbe von [COLOR SELECT]. (Seite 23) • Die Beleuchtung von [ZONE 2] wechselt auf hellblaue Farbe um, wenn Sie [FUNCTION] eingeben, ungeachtet der Stellung von [EASY MENU]. • Siehe Abbildung auf Seite 23 zur Zonenidentifikation.

[TUNER SETTING] [PRESET TYPE]

[CLOCK] [CLOCK DISPLAY]

[ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; [OFF]: Hebt auf.

[ENGLISH] [РУССКИЙ] [ESPANOL]

[NORMAL]: Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/FM2/FM3/MW/LW). ; [MIX]: Speichert einen Sender

[YES]: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ; [NO]: Hebt auf.

Wählen Sie die Anzeigesprache für das [FUNCTION]-Menü und die MusikInformation, wo zutreffend. Als Standard ist [ENGLISH] ausgewählt.

für jede Sendespeichertaste ungeachtet des Frequenzbands.

(Gilt nur wenn [X’OVER] auf [2WAY] gestellt ist.) [ON]: Aktiviert den Tastenberührungston. ; [OFF]: Deaktiviert.

[SOURCE SELECT] [SPOTIFY SRC]

[ON]: Aktiviert Sie SPOTIFY/SPOTIFY BT in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 10)

[ON]: Aktiviert Sie AUX in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 11)

Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist. Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby-Modus), um Batteriestrom zu sparen. [20M]: 20 Minutes ; [40M]: 40 Minutes ; [60M]: 60 Minutes ; [– – –]: Hebt auf

[F/W UPDATE] [UPDATE SYSTEM] [F/W UP xxxx]

[YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie <www.kenwood.com/cs/ce/>.

Übergangstyp ändern 1 Drücken Sie B SRC wiederholt, um auf STANDBY zu schalten. 2 Die Zifferntasten 4 und 5 gedrückt halten, um auf Übergangswahl zu schalten. Der aktuelle Übergangstyp erscheint. 3 Drehen Sie den Lautstärke-Regler zum Wählen von “2WAY” oder “3WAY”, und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen von “YES” oder “NO”, und drücken Sie dann den Regler. Der gewählte Übergangstyp erscheint. gedrückt. • Zum Abbrechen halten Sie • Zum Anpassen der gewählten Übergangseinstellungen siehe Seite 20. Vorsicht: Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (Seite 31, 32) Wenn Sie einen falschen Typ wählen: • Die Lautsprecher können beschädigt werden. • Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 5

• “ST” leuchtet auf, wenn eine FM (UKW)-Stereosendung mit ausreichender Signalstärke empfangen wird. • Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer FM (UKW)-Sendung empfangen wird.

Wählt die Suchmethode für S / T-Tasten wenn gedrückt. [AUTO1]: Sucht automatisch nach einem Sender. ; [AUTO2]: Suchen Sie nach einem Festsender. ; [MANUAL]: Sucht manuell nach einem Sender.

[ON]: Sucht nur Sender mit gutem Empfang. ; [OFF]: Hebt auf. • Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/ den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.

[YES]: Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang. ; [NO]: Hebt auf. • Nur wählbar, wenn [NORMAL] für [PRESET TYPE] gewählt ist. (Seite 5)

[ON]: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ; [OFF]: Hebt auf.

[ON]: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; [OFF]: Hebt auf.

[ON]: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung. ; [OFF]: Hebt auf.

[ON]: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; [OFF]: Hebt auf.

[ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf), während alle Quellen gehört werden ausgenommen auf MW/LW. ; [OFF]: Hebt auf.

1 Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps

Suche nach einem Sender 1 Drücken Sie B SRC wiederholt, um RADIO zu wählen. 2 Drücken Sie BAND wiederholt, um FM1/FM2/FM3/MW/LW zu wählen. 3 Drücken Sie S / T, um einen Sender zu suchen. Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für MW/LW speichern. • Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. • Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (1 bis 6).

Andere Einstellungen 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe rechte Spalte), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

(Seite 7), und drücken Sie dann den Regler.

2 Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ([ENGLISH]/ [FRENCH]/[GERMAN]), und drücken Sie dann den Regler. 3 Drücken Sie S / T zum Starten des Suchlaufs.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 6

Data Size: Book Size:

16/8/2018 9:58:34 AM USB/iPod/ANDROID RADIO Starten Sie die Wiedergabe

[ON]: Synchronisiert die Zeit des Geräts mit der Radio Data System-Senderzeit. ; [OFF]: Hebt auf.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] ist nur wählbar, wenn der Wellenbereich FM1/FM2/FM3 ist. • Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Werden die Verkehrsinformationen oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen.

Verfügbarer Programmtyp für [PTY SEARCH] [SPEECH]: [NEWS], [AFFAIRS], [INFO] (Information), [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [DOCUMENT] [MUSIC]: [POP M] (Musik), [ROCK M] (Musik), [EASY M] (Musik), [LIGHT M] (Musik), [CLASSICS], [OTHER M] (Musik), [JAZZ], [COUNTRY], [NATION M] (Musik), [OLDIES], [FOLK M] (Musik)

Die Quelle schaltet automatisch um, und die Wiedergabe startet. USB-Eingangsterminal

USB CA-U1EX (max.: 500 mA) (optionales Zubehörteil)

KCA-iP102/KCA-iP103 (optionales Zubehör)*1 oder Zubehör von iPod/iPhone*2

Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt.

USB Kabel*2 (im Handel erhältlich)

*1 KCA-iP102: 30-poliger Typ, KCA-iP103: Lightning-Typ *2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. *3 Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 7

16/8/2018 9:58:34 AM USB/iPod/ANDROID Wählen Sie das Musiklaufwerk Während USB als Quelle gewählt ist, drücken Sie 5 wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt. • Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse). • Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Einstellungen zur Verwendung der KENWOOD RemoteAnwendung

Vorspulen/Rückspule*4

Halten Sie S / T gedrückt.

Auswählen einer Datei

Auswählen eines Ordners*5

KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USBEingang) oder Android-Smartphone (über Bluetooth) auszuführen. • Für leuchtet die “R.APP”-Anzeige im Displayfenster auf, wenn die KENWOOD Remote-Anwendung verbunden ist. Vorbereitung: • Installieren Sie vor dem Verbinden die neueste Version der KENWOOD RemoteAnwendung auf Ihrem Gerät. • Für die neueste Information besuchen Sie <www.kenwood.com/cs/ce/>. Sie können die Einstellungen auf gleiche Weise vornehmen wie bei Verbindung über Bluetooth. (Seite 17)

[FOLDER RANDOM]/[RANDOM OFF] : MP3/WMA/AAC/WAV/FLAC-Datei oder iPod Halten Sie die 3 wählen.

gedrückt, um [ALL RANDOM] zu

*4 Gilt nicht für ANDROID. *5 Dies funktioniert nicht bei iPod/ANDROID. *6 Bei iPod: Trifft nur zu, wenn [MODE OFF] gewählt ist. (Seite 9)

Hören Sie TuneIn Radio/TuneIn Radio Pro Beim Hören von TuneIn Radio oder TuneIn Radio Pro schließen Sie das iPod/ iPhone am USB-Eingang des Geräts an. • Das Gerät gibt den Ton von diesen Anwendungen aus.

Data Size: Book Size:

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

16/8/2018 9:58:35 AM USB/iPod/ANDROID Wählen Sie den Steuermodus Während eine iPod USB-Quelle (oder iPod BT-Quelle) gewählt ist, drücken Sie 5 wiederholt. [MODE ON]: Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern. [MODE OFF]: Steuern Sie den iPod von dieser Einheit.

Auswählen einer Datei aus einem Ordner/einer Liste Beim iPod nur gültig, wenn [MODE OFF] gewählt ist.

1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche (gilt nur für USB-Quelle)

• Zum Zurückkehren zum Grundordner/ersten Datei/Top-Menü drücken 5. (Gilt nicht für BT AUDIO-Quelle.) • Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . • Zum Abbrechen halten Sie gedrückt.

Andere Einstellungen 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden

Suchlauf überspringen (gilt nur für iPod USB-Quelle oder iPod BT-Quelle)

[DRIVE CHANGE]: Das nächste Laufwerk ([DRIVE 1] bis [DRIVE 4]) wird automatisch gewählt, und die Wiedergabe startet. Wiederholen Sie Schritt 1 bis 3, um die folgenden Laufwerke zu wählen.

[0.5%]/[1%]/[5%]/[10%]: Beim Hören einer iPod USB- (oder iPod BT)-Quelle wird das Überspringen-Suchverhältnis für alle Dateien gewählt.

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Drücken Sie S / T, um mit einem vorgegebenen ÜberspringenSuchverhältnis zu suchen. • Wenn S / T gedrückt gehalten wird, wird Suchlauf mit einem Verhältnis von 10% ausgeführt.

Alphabetische Suche (gilt nur für iPod USB-Quelle oder iPod BT-Quelle) Sie können eine Datei anhand des Anfangsbuchstabens suchen.

1 Drehen Sie den Lautstärke-Regler schnell für Zeichensuche. 2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens. • Wählen Sie “ ”, um ein anderes Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen. 3 Drücken Sie S / T, um auf die Eingabeposition umzuschalten. • Sie können bis zu 3 Zeichen eingeben. 4 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

16/8/2018 9:58:35 AM Spotify Vorbereitung: Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/iPod touch), erstellen Sie ein Konto und melden sich bei Spotify an. • Wählen Sie [ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (Seite 5)

Beginnen Sie zu hören 1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an. USB-Eingangsterminal

[SHUFFLE ON], [SHUFFLE OFF] *1 *2 *3 *4

KCA-iP102: 30-poliger Typ, KCA-iP103: Lightning-Typ Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. Nur für Premium-Konto-Anwender verfügbar. Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen. *5 Nicht für die Tracks in der Playlist verfügbar.

Bevorzugte Song-Information speichern KCA-iP102/KCA-iP103 (optionales Zubehör)*1 oder Zubehör von iPod/iPhone*2

3 Drücken Sie B SRC wiederholt, um SPOTIFY zu wählen. Die Sendung beginnt automatisch

Suchen Sie nach einem Song oder Sender

Einen Track überspringen Drücken Sie S*3 / T. Drücken Sie 2 Wählen Sie Daumen nach oben oder Daumen nach unten*4 Starten Sie das Radio Wiederholte Wiedergabe*5

Halten Sie 5 gedrückt. Drücken Sie 4

Während des Hörens von Radio mit Spotify... Halten Sie den Lautstärke-Regler gedrückt. “SAVED” erscheint, und die Informationen werden in “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto gespeichert. Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren. “REMOVED” erscheint, und die Informationen werden von “Your Music (Ihre Musik)” oder “Your Library (Ihre Bibliothek)” in Ihrem Spotify-Konto entfernt.

[REPEAT ALL], [REPEAT ONE]*3, [REPEAT OFF]

1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler. Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information. 3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders. 4 Drücken Sie den Lautstärke-Regler zum Bestätigen. Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen. Zum Abbrechen halten Sie gedrückt.

Vorbereitung: • Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT]. (Seite 5)

BLUETOOTH — Verbindung

Beginnen Sie zu hören 1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. Auxiliary-Eingabebuchse

Unterstützte Bluetooth-Profile – Hands-Free Profile (HFP) – Advanced Audio Distribution Profile (A2DP) – Audio/Video Remote Control Profile (AVRCP) – Serial Port Profile (SPP) – Phonebook Access Profile (PBAP) Unterstützte Bluetooth-Codecs – Sub-Band-Codec (SBC) – Erweiterte Audio-Codierung (AAC)

Tragbarer Audioplayer

Schließen das Mikrofon an 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich)

Mikrofon (mitgeliefert)

2 Drücken Sie B SRC wiederholt, um AUX zu wählen. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die

Mikrofoneingangsbuchse

Den AUX-Namen einstellen Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [SYSTEM], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUX NAME SET], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. [AUX] (Standard)/[DVD]/[PORTABLE]/[GAME]/[VIDEO]/[TV] 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Stellen Sie den Mikrofonwinkel ein Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich.

16/8/2018 9:58:35 AM BLUETOOTH® Je nach dem Betriebssystem und der Firmwareversion Ihres Mobiltelefons arbeiten einige Bluetooth-Merkmal möglicherweise nicht auf dieser Einheit.

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts 1 Drücken Sie B SRC, um die Einheit einzuschalten. 2 Suchen und wählen Sie den Namen Ihres Receivers (“KMM-BT3 ”/ “KMM-BT2 ”) auf dem Bluetooth-Gerät. “PAIRING” “PASS XXXXXX” “Gerätename” “PRESS” “VOLUME KNOB” erscheint im Display. • Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben. 3 Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs. “PAIRING OK” erscheint, wenn das Pairing fertig ist.

Auto Pairing Wenn Sie Ihr iPhone/iPod touch-Gerät an die USB-Eingangsklemme anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert. Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben. Automatische Pairing-Anforderung wird nur aktiviert, wenn: – Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist. – [AUTO PAIRING] auf [ON] gestellt ist. (Seite 15)

Wenn der Pairing-Vorgang ausgeführt ist, wird die Bluetooth-Verbindung automatisch hergestellt. • : Die Anzeige “BT1” und/oder “BT2” auf der Frontblende leuchtet auf. • : “BT1” und/oder “BT2” im Displayfenster leuchtet auf. • Diese Einheit unterstützt Secure Simple Pairing (SSP). • Bis zu fünf Geräte können insgesamt registriert (gepairt) werden. • Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, siehe [DEVICE DELETE] auf Seite 15. • Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (Seite 16) • Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an. • Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

Empfangen Sie einen Ruf Wenn ein Ruf empfangen wird: • : ZONE 2 leuchtet in grüner Farbe auf und blinkt. • Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (Seite 13) Während eines Rufs: • : ZONE 1 leuchtet entsprechend den für [DISPLAY] (Seite 23) und ZONE 2 vorgenommenen Einstellungen in grüner Farbe auf. • Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird Bluetooth getrennt.

Data Size: Book Size:

16/8/2018 9:58:35 AM BLUETOOTH® Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Erster ankommender Anrufe... Nehmen Sie einen Ruf entgegen Drücken Sie oder den Lautstärke-Regler oder eine der Zifferntasten (1 bis 6). Weisen Sie einen Ruf ab

Verbessern Sie die Sprachqualität Während am Telefon gesprochen wird... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Während des Sprechens beim ersten ankommenden Anruf... Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten

Einen anderen ankommenden Anruf abweisen

[–10] bis [+10] ([–4]): Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu.

[–5] bis [+5] ([0]): Passen Sie den Rauschunterdrückungspegel an, bis das

[–5] bis [+5] ([0]): Passen Sie die Verzögerungszeit für die Echo-Löschung an,

geringste Rauschen bei einem Telefongespräch gehört wird. bis das letzte Echo bei einem Telefongespräch gehört wird.

Bei zwei aktiven Anrufen... Aktuellen Anruf beenden und gehaltenen Anruf aktivieren

Umschalten zwischen aktuellem Anruf und gehaltenem Anruf

Stellen Sie die Telefonlautstärke ein*1 [00] bis [35] (Standard: [15])

Drehen Sie den Lautstärke-Regler während eines Anrufs.

Umschalten zwischen Freisprech- und PrivatgesprächModi*2

Drücken Sie 6 IW während eines Anrufs.

Nehmen Sie die Einstellung zum Entgegennehmen eines Anrufs vor 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [SETTINGS], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUTO ANSWER], und drücken Sie dann den Regler.

4 Drehen Sie den Lautstärke-Regler, um die Zeit (in Sekunden) zu wählen.

*1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen. *2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

innerhalb der das Gerät den Anruf automatisch entgegennimmt, und drücken Sie dann den Regler. [01] bis [30], oder wählen Sie [OFF] zum Abbrechen. (Standard: [OFF]) 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

16/8/2018 9:58:35 AM BLUETOOTH® Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie , um auf Bluetooth-Modus zu schalten. “(Name des ersten Geräts)” erscheint. • Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. “(Name des zweiten Geräts)” erscheint. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen. • Kontakte werden in die folgenden Kategorien unterteilt: HM (Heim), OF (Büro), MO (mobil), OT (andere), GE (allgemein) • Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie “Ú” werden als “U” angezeigt.)

(Nur gültig, wenn das Telefon PBAP unterstützt.) 1 Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer. • “I” zeigt einen empfangenen Anruf an, “O” zeigt einen getätigten Anruf an, “M” zeigt einen verpassten Anruf an. • Drücken Sie DISP, um die Anzeigekategorie (NUMBER oder NAME) umzuschalten. • “NO DATA” erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist. 2 Drücken Sie den Lautstärke-Regler zum Anrufen.

(Nur gültig, wenn das Telefon PBAP unterstützt.) 1 Drehen Sie den Lautstärke-Regler schnell, um auf alphabetische Suche zu schalten (wenn das Telefonbuch viele Kontakte enthält). Das erste Menü (ABCDEFGHIJK) erscheint. • Um zum anderen Menü (LMNOPQRSTUV oder WXYZ1 ) zu gehen, drücken Sie 2 / 1 . • Um den gewünschten ersten Buchstaben zu wählen, drehen Sie den Lautstärke-Regler oder drücken Sie S / T, und drücken Sie anschließend den Knopf. Wählen Sie “1” für Suche mit Nummern und wählen Sie “ ” für Suche mit Symbolen. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.

1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens ( , #, +).

2 Drücken Sie S / T, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.

3 Drücken Sie den Lautstärke-Regler zum Anrufen. [VOICE]

Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (Siehe “Einen Ruf mit Spracherkennung tätigen” auf Seite 15.)

[LOW]/[MID]/[FULL]: Zeigt die Batteriestärke.* [NO SIGNAL]/[LOW]/[MID]/[MAX]: Zeigt die Stärke des momentan empfangenen Signals.* * Funktionalität hängt von dem Typ der verwendeten Telefone ab.

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

16/8/2018 9:58:36 AM BLUETOOTH® Einen Ruf mit Spracherkennung tätigen 1 Halten Sie gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren.

2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. • Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

Andere Einstellungen 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Einstellungen im Speicher Speichern Sie einen Kontakt im Speicher Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CALL HISTORY], [PHONE BOOK] oder [NUMBER DIAL], und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer. 4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. “STORED” wird angezeigt, wenn der Kontakt gespeichert ist. Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [NUMBER DIAL] in Schritt 2 und speichern Sie eine leere Nummer.

Einen Ruf aus dem Speicher tätigen 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drücken Sie eine der Zifferntasten (1 bis 6). 3 Drücken Sie den Lautstärke-Regler zum Anrufen. “NO MEMORY” erscheint, wenn kein Kontakt gespeichert ist.

Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen. “ ” erscheint vor dem Gerätenamen, wenn angeschlossen. “ ” erscheint vor dem aktuellen Wiedergabe-Audiogerät.

1 Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen,

und drücken Sie dann den Regler.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler.

[PIN CODE EDIT] (0000)

Ändert den PIN-Code (bis zu 6 Stellen). 1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer. 2 Drücken Sie S / T, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist. 3 Drücken Sie den Lautstärke-Regler zum Bestätigen.

[ON]: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der verbindbaren Reichweite ist. ; [OFF]: Hebt auf.

[ON]: Die Einheit wird automatisch mit dem unterstützten BluetoothGerät gekoppelt wird (iPhone/iPod touch), wenn sie über die USBEingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; [OFF]: Hebt auf.

* Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 15

[YES]: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.). ; [NO]: Hebt auf.

Bluetooth-Testmodus Sie können die Konnektivität des unterstützten Profils zwischen dem BluetoothGerät und der Einheit prüfen. • Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist. gedrückt. “PLEASE PAIR YOUR PHONE PIN 0000” erscheint im Display. 2 Suchen und wählen Sie den Namen Ihres Receivers (“KMM-BT3 ”/ “KMM-BT2 ”) auf dem Bluetooth-Gerät. 3 Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen. “TESTING” blinkt im Display.

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

Das Konnektivitätsergebnis (OK oder NG) erscheint nach dem Test. PAIRING: Pairing-Status HF CNT: Hands-Free Profile (HFP) Kompatibilität AUD CNT: Advanced Audio Distribution Profile (A2DP) Kompatibilität PB DL: Phonebook Access Profile (PBAP) Kompatibilität

2 Bedienen Sie den Audioplayer über Bluetooth zum Starten der

Zum Beenden des Testmodus halten Sie B SRC gedrückt, um das Gerät auszuschalten.

Wählen Sie die Gruppe oder den Ordner

Rückwärts-Sprung/ Vorwärts-Sprung

Halten Sie S / T gedrückt.

Audioplayer über Bluetooth 1 Drücken Sie B SRC wiederholt, um BT AUDIO zu wählen. • Durch Drücken von

gehen Sie direkt zu BT AUDIO.

Halten Sie die 3 zu wählen.

wählen. Auswählen einer Datei aus einem Ordner/einer Liste

Siehe “Auswählen einer Datei aus einem Ordner/einer Liste” auf Seite 9.

Umschalten zwischen angeschlossenen BluetoothAudiogeräten

[REMOTE APP] [SELECT] [IOS]

* Durch Drücken der “Play”-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.

KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USBEingang) oder Android-smartphone (über Bluetooth) auszuführen. • Für leuchtet die “R.APP”-Anzeige im Displayfenster auf, wenn die KENWOOD Remote-Anwendung verbunden ist. Vorbereitung: • Installieren Sie vor dem Verbinden die neueste Version der KENWOOD RemoteAnwendung auf Ihrem Gerät. • Für die neueste Information besuchen Sie <www.kenwood.com/cs/ce/>.

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe rechte Spalte), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder

[YES]: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll. ; [NO]: Hebt auf. Wenn IOS gewählt ist, wählen Sie die iPod BT-Quelle (oder iPod USB-Quelle, wenn Ihr iPhone/iPod über USB-Eingangsklemme angeschlossen ist) zum Aktivieren der Anwendung. • Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn: – Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist. – Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.

Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.

Einstellungen zur Verwendung der KENWOOD RemoteAnwendung

Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll.

[YES]: Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth. ; [NO]: Hebt auf.

[ANDROID LIST]* Wählt das Android-Smartphone zur Verwendung aus der Liste. [STATUS]

Zeigt den Status des gewählten Geräts. [IOS CONNECTED]: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden. [IOS NOT CONNECTED]: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen. [ANDROID CONNECTED]: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden. [ANDROID NOT CONNECTED]: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

* Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.

4 Halten Sie zum Beenden

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

16/8/2018 9:58:36 AM BLUETOOTH®

AUDIOEINSTELLUNGEN Hören von iPhone/iPod über Bluetooth Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören. Drücken Sie B SRC wiederholt, um iPod BT zu wählen. • Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USBEingang bedienen. (Seite 7) • Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie B SRC, um iPod BT zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist.

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder Internetradio über Bluetooth Sie können internetradio (Spotify) auf dem iPhone/iPod touch/Android-Gerät über Bluetooth auf dieser Einheit hören. • Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.

4 Halten Sie zum Beenden

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Vorbereitung: Wählen Sie [ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (Seite 5)

[LEVEL –50] bis [LEVEL +10] ([LEVEL 0]): Stellt den SubwooferAusgangspegel ein.

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät. 2 Verbinden Sie Ihr Gerät über Bluetooth-Verbindung. (Seite 12) 3 Drücken Sie B SRC wiederholt, um SPOTIFY (für iPhone/iPod) oder SPOTIFY

Justieren Ihre eigenen Klangeinstellungen. • Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. • Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [MANUAL EQ] beeinflussen. [SW]: [LEVEL –50] bis [LEVEL +10] (Standard: [LEVEL 0] [BASS]: [LEVEL –9] bis [LEVEL +9] [LEVEL 0] [MID]: [LEVEL –9] bis [LEVEL +9] [LEVEL 0] [TRE]: [LEVEL –9] bis [LEVEL +9] [LEVEL 0])

BT (für Android-Gerät) zu wählen. Die Quelle wird umgeschaltet, und die Sendung startet automatisch. • Sie können das Spotify auf gleiche Weise wie Spotify über USB-Eingang bedienen. (Seite 10)

Passt Ihre eigenen Klangeinstellungen für jede Quelle an. • Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. • Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.

[SOUND EFFECT] (Gilt nicht für RADIO-Quelle und AUX-Quelle.) (Klangrekonstruktion) [ON]: Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden. ; [OFF]: Hebt auf.

[LEVEL –9] bis [LEVEL +9] ([LEVEL 0]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)

(Gilt nicht für RADIO-Quelle.) [SML]/[MED]/[LRG]: Erlaubt virtuelle Verbesserung des Klangraums. ; [OFF]: Hebt auf.

[LV1]/[LV2]/[LV3]: Lässt den Klang virtuell realistischer wirken. ; [OFF]: Hebt auf.

[LOW]/[MID]/[HI]: Stellt die von den Lautsprechern gehörte Klangposition virtuell ein. ; [OFF]: Hebt auf.

[ON]: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern. ; [OFF]: Hebt auf.

[BASS EXTEND] [ON]: Schaltet den erweiterten Bass ein. ; [OFF]: Hebt auf. [100HZ]/[160HZ]/ [250HZ]/[400HZ]/ [630HZ]/[1KHZ]/ [1.6KHZ]/[2.5KHZ]/ [4KHZ]/[6.3KHZ]/ [10KHZ]/[16KHZ]

[LEVEL –9] bis [LEVEL +9] ([LEVEL 0]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)

[1.35]/[1.50]/[2.00]: Stellt den Qualitätsfaktor ein.

[NATURAL]/[ROCK]/[POPS]/[EASY]/[TOP40]/[JAZZ]/[POWERFUL]/ [USER]: Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [USER], um die in [EASY EQ] oder [MANUAL EQ]

vorgenommenen Einstellungen zu verwenden.)

[LV1] bis [LV5]: Wählt Ihren bevorzugten Bass-Boost-Pegel. ; [OFF]: Hebt auf.

[LV1]/[LV2]: Wählt Ihre bevorzugten niedrigen oder hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; [OFF]: Hebt auf.

[ON]: Schaltet den Subwoofer-Ausgang ein. ; [OFF]: Hebt auf.

(Gilt nicht, wenn 3-Wege-Übergang gewählt ist.) [R15] bis [F15] ([0]): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.

[L15] bis [R15] ([0]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.

[–15] bis [+6] ([0]): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle in Bezug auf den FM (UKW)-Lautstärkepegel vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.)

Je nach dem gewählten Übergangstyp (siehe “Übergangstyp ändern” auf Seite 5) werden die Einstellpunkte 2-Wege-Übergang oder 3-WegeÜbergang gezeigt. (Siehe “Übergangseinstellungen” auf Seite 20.) Als Standard ist der 2-Wege-Übergangstyp gewählt. Für Einstellungen siehe “Einstellungen der digitalen Zeitanpassung” auf Seite 22.

: Für 2-Wege-Übergang: [SUB-W LEVEL]/[SUBWOOFER SET] ist nur wählbar, wenn [SWITCH PREOUT] auf [SUB-W] gestellt ist. (Seite 4) • [SUB-W LEVEL] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. •

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 19

16/8/2018 9:58:36 AM AUDIOEINSTELLUNGEN Übergangseinstellungen Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

Einstellpunkte für 2-Wege-Übergang [SPEAKER SIZE] [FRONT]

SPEAKER SIZE Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung. • Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen. • Wenn [NONE] für den folgenden Lautsprecher in [SPEAKER SIZE] gewählt ist, steht die Einstellung [X ‘ OVER] des Lautsprechers nicht zur Verfügung. – 2-Wege-Übergang: [TWEETER] unter [FRONT]/[REAR]/[SUBWOOFER] – 3-Wege-Übergang: [WOOFER] X ‘ OVER (Übergang) • [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet. • [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]: Passt die Stellt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist. • [SW LPF PHASE]/[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht. • [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

[R-HPF FRQ] [R-HPF SLOPE]

Siehe [FRONT HPF]-Einstellungen oben.

[R-HPF GAIN] *1, *2 : Siehe Seite 21.

Einstellpunkte für 3-Wege-Übergang [SPEAKER SIZE]

*1 : Nur wählbar, wenn [SWITCH PREOUT] auf [SUB-W] gestellt ist. (Seite 4) *2 Nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite 19)

16/8/2018 9:58:36 AM AUDIOEINSTELLUNGEN Einstellungen der digitalen Zeitanpassung Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen. • Für die weitere Informationen, siehe “Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS]”.

• Bevor Sie eine Einstellung für [DISTANCE] und [GAIN] von [DTA SETTINGS] vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus: Wenn 2-Wege-Übergang gewählt ist:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER] – Sie können nur [REAR LEFT], [REAR RIGHT] und [SUBWOOFER] wählen, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (Seite 20)

[DTA SETTINGS] [POSITION]

Wählt Ihre Hörposition (Bezugspunkt). [ALL]: Keine Kompensation ; [FRONT RIGHT]: Vorderer rechter Sitz ; [FRONT LEFT]: Vorderer linker Sitz ; [FRONT ALL]: Vorderer Sitz • [FRONT ALL] wird nur angezeigt, wenn [2-WAY X’OVER] gewählt ist. (Seite 5)

[0CM] bis [610CM]: Stellen Sie den auszugleichenden Abstand fein ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.)

[–8DB] bis [0DB]: Nehmen Sie Anpassung der Ausgangslautstärke des

Wenn 3-Wege-Übergang gewählt ist: [TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER] – Sie können nur [WOOFER] wählen, wenn eine andere Einstellung als [NONE] für [WOOFER] unter [SPEAKER SIZE] gewählt ist. (Seite 21) • [R-SP LOCATION] unter [CAR SETTINGS] ist nur wählbar, wenn: – 2-Wege-Übergang gewählt ist. (Seite 5) – Eine andere Einstellung als [NONE] ist für [REAR] unter [SPEAKER SIZE] gewählt. (Seite 20)

Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS] Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet und eingestellt. 1 Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt. 2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern. 3 Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern. 4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein. 5 Stellen Sie [GAIN] für einzelne Lautsprecher ein.

gewählten Lautsprechers vor. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.)

[DTA RESET] [CAR SETTINGS]

[YES]: Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück. ; [NO]: Hebt auf. Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.

[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/ [MINIVAN(LONG)]: Wählt den Typ des Fahrzeugs. ; [OFF]: Keine

Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt). • [DOOR]/[REAR DECK]: Nur wählbar, wenn [CAR TYPE] als [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] oder [SUV] gewählt ist. • [2ND ROW]/[3RD ROW]: Nur wählbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

Data Size: Book Size:

16/8/2018 9:58:36 AM DISPLAY-EINSTELLUNGEN : Zonen-Identifikation für Farbeinstellungen und Helligkeitseinstellungen

[DISPLAY] [COLOR SELECT]

: Zonen-Identifikation für Helligkeitseinstellungen

(Für ) Wählt die Beleuchtungsfarben für [ALL ZONE], [ZONE 1] und [ZONE 2] getrennt. 1 Wählen Sie eine Zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Siehe Abbildung in der linken Spalte.) 2 Wählen Sie eine Farbe für die gewählte Zone. [INITIAL COLOR]/[VARIABLE SCAN]/[CUSTOM R/G/B]/[RED1]/[RED2]/ [RED3]/[PURPLE1]/[PURPLE2]/[PURPLE3]/[PURPLE4]/[BLUE1]/ [BLUE2]/[BLUE3]/[SKYBLUE1]/[SKYBLUE2]/[LIGHTBLUE]/[AQUA1]/ [AQUA2]/[GREEN1]/[GREEN2]/[GREEN3]/[YELLOWGREEN1]/ [YELLOWGREEN2]/[YELLOW]/[ORANGE1]/[ORANGE2]/[ORANGERED] Sie können Ihre eigene Farbe erzeugen, indem Sie [CUSTOM R/G/B] wählen. Die erzeugte Farbe kann unter [CUSTOM R/G/B] gespeichert werden. 1 Drücken Sie den Lautstärke-Regler, um auf Detail-Farbabstimmung zu schalten. 2 Drücken Sie S/T, um die Farbe (R/G/B) zum Anpassen zu wählen. 3 Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen ([0] bis [9]), und drücken Sie dann den Regler.

Blenden Sie die Beleuchtung ab. [ON]: Die Abblendung ist eingeschaltet. [OFF]: Die Abblendung ist ausgeschaltet. [DIMMER TIME]: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein. 1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler. 2 Drehen Sie den Lautstärke-Regler zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann den Regler. Standard: [ON]: [18:00] ; [OFF]: [6:00]

1 Wählen Sie eine Zone. (Siehe Abbildung in der linken Spalte.) 2 [LVL 00] bis [LVL 31]: Stellen Sie Ihre bevorzugte Helligkeitsstufe für die

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe rechte Spalte), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

[ONCE]: Scrollt die Display-Information einmal. ; [AUTO]: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; [OFF]: Hebt auf.

[ON]: Zeigt den Pegelmesser im Anzeigefenster (wie unten gezeigt). ; [OFF]: Hebt auf.

ZUR BEZUGNAHME Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders Pegelmesser

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen. Schützen Sie den Steckverbinder unbedingt vor Beschädigung. Anschluss (an der Rückseite der Frontblende)

Weitere Informationen Bei: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – KENWOOD-Originalanwendung – Jegliche neuesten Informationen Besuchen Sie <www.kenwood.com/cs/ce/>.

Abspielbare Dateien • Abspielbare Audiodatei für USB-Massenspeichergerät: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac) • Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. • Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie <www.kenwood.com/cs/ce/audiofile/>.

Wissenswertes über USB-Geräte • Sie können ein USB-Gerät nicht über einen USB-Hub anschließen. • Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen. • Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

16/8/2018 9:58:37 AM ZUR BEZUGNAHME Wissenswertes über iPod/iPhone

Wissenwertes über Bluetooth

• Über USB-Eingangsterminal: Made for – iPod touch (5th und 6th generation) – iPod nano (7th generation) – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X • Über Bluetooth: Made for – iPod touch (5th und 6th generation) – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X • Es ist nicht möglich, Videodateien im Menü “Videos” in [MODE OFF] zu durchsuchen. • Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden. • Sie können den iPod nicht bedienen, wenn “KENWOOD” oder “ ” auf dem iPod angezeigt wird. • Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

• Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen. • Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten. • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Ändern der Display-Information Jedesmal, wenn Sie DISP drücken, wechselt die Anzeige-Information. • Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO INFO” oder andere Information (z.B. Sendername) oder die Anzeige ist leer. : Hauptdisplay

Wissenswertes über Android-Geräte • Diese Einheit unterstützt Android OS 4.1 und höher. • Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig. • Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Display-Information: Hauptdisplay

Wissenwertes über Spotify • Spotify-Anwendung unterstützt: – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 oder höher) – iPod touch (5th und 6th generation) – Android OS 4.0.3 oder höher • Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden. • Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden. • Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei <www.spotify.com>.

Pegelmesser (seite 24)

Nur für Radio Data System-FM (UKW)-Sender: Sendername/Programmtyp Radiotext Radiotext+ Radiotext+ songtitel/ Radiotext+ interpret Frequenz Datum zurück zum Anfang USB

iPod USB/iPod BT Für MP3/WMA/AAC/WAV/FLAC-Datei: Songtitel/Interpret Albumtitel/Interpret Spielzeit Datum zurück zum Anfang

Wenn [MODE OFF] ausgewählt ist (Seite 9): Songtitel/Interpret Albumtitel/Interpret Spielzeit Anfang

Display-Information: Hauptdisplay

SPOTIFY BT Kontexttitel Songtitel zurück zum Anfang

zurück zum Anfang Interpret

Display-Information: Hauptdisplay

SPOTIFY BT Quellenname/Uhrzeit Kontexttitel Songtitel Spielzeit Uhrzeit zurück zum Anfang

BT AUDIO Quellenname/Uhrzeit Songtitel/Interpret Uhrzeit zurück zum Anfang

AUX Quellenname/Uhrzeit

Display-Information: Hauptdisplay

STANDBY Quellenname/Uhrzeit

RADIO Quellenname/Uhrzeit

zurück zum Anfang Uhrzeit

Nur für Radio Data System-FM (UKW)-Sender: Quellenname/Uhrzeit Sendername/Programmtyp Radiotext Radiotext+ Radiotext+ songtitel/Radiotext+ interpret Frequenz Uhrzeit zurück zum Anfang

USB Für MP3/WMA/AAC/WAV/FLAC-Datei: Quellenname/Uhrzeit Songtitel /Interpret Albumtitel/Interpret Ordnername Dateiname Spielzeit Uhrzeit zurück zum Anfang

iPod USB/iPod BT Wenn [MODE OFF] ausgewählt ist (Seite 9): Quellenname/Uhrzeit Songtitel/Interpret Albumtitel/Interpret Uhrzeit zurück zum Anfang

16/8/2018 9:58:37 AM FEHLERSUCHE Allgemeines

Es wird kein Ton gehört. “MISWIRING CHECK WIRING THEN PWR ON” erscheint.

Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE” erscheint.

Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.

Quelle kann nicht gewählt werden.

Prüfen Sie die Einstellung [SOURCE SELECT]. (Seite 5)

• Es wird kein Ton gehört. • Einheit schaltet nicht ein. • Die im Display gezeigte Information ist falsch.

Reinigen Sie die Anschlüsse. (Seite 24)

Das Gerät funktioniert überhaupt nicht.

Setzen Sie das Gerät zurück. (Seite 3)

Richtige Zeichen werden nicht angezeigt.

• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen. • Je nach der Anzeigesprache, die Sie gewählt haben (Seite 5), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.

• Der Radioempfang ist schlecht. • Statikrauschen beim Radiohören.

Schließen Sie das Antennenkabel fest an.

Die Wiedergabereihenfolge ist nicht wie gewünscht.

Die Wiedergabereihenfolge wird durch die Reihenfolge der Aufnahme der Dateinamen (USB) bestimmt.

Verflossene Spielzeit ist nicht richtig.

Dies hängt von dem vorherigen Aufnahmevorgang ab (USB).

“READING” blinkt weiter.

• Die Lautstärke auf den optimalen Pegel einstellen. • Prüfen Sie die Kabel und Verbindungen.

• Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner. • Bringen Sie das Gerät wieder an (USB/iPod/iPhone).

• Prüfen Sie, ob das angeschlossene USB-Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. (Seite 24) • Bringen Sie das USB Gerät wieder an.

“UNRESPONSIVE DEVICE” erscheint.

Stellen Sie sicher, dass das USB-Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das USB-Gerät wieder an.

“USB HUB IS NOT SUPPORTED” erscheint.

Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.

• Die Quelle wechselt nicht auf “USB” um, wenn Sie ein USB-Gerät anschließen, während Sie eine andere Quelle hören. • “USB ERROR” erscheint.

Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an. Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen.

Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.

• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/iPhone. • Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.

“LOADING” erscheint, wenn Sie durch Drücken von auf den Suchmodus schalten.

Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.

Achten Sie darauf, dass die Medien (USB) unterstützte Audiodateien enthalten. (Seite 24)

Eine kopiergeschützte Datei wird wiedergegeben (USB).

Schließen Sie ein Gerät (USB) an und schalten Sie die Quelle erneut zu USB um.

Schließen Sie ein Gerät (USB) an, das abspielbare Audiodateien enthält.

• Erneutes Anschließen des iPod. • Setzen Sie den iPod erneut zurück.

16/8/2018 9:58:38 AM FEHLERSUCHE ANDROID

• Bei Wiedergabe wird kein Ton gehört. • Ton wird nur vom AndroidGerät ausgegeben.

“NO DEVICE” oder “READING” blinkt weiter.

Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.

• Verbinden Sie das Android-Gerät neu. • Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über Bluetooth oder über AUXEingangsbuchse an. Schalten Sie den Stromsparmodus am Android-Gerät aus.

“NO MUSIC”/“ANDROID ERROR” • Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält. • Verbinden Sie das Android-Gerät neu. • Starten Sie das Android-Gerät neu. “DISCONNECTED”

• Verbinden Sie das Android-Gerät neu. • Starten Sie eine Media Player Anwendung auf dem AndroidGerät und starten Sie die Wiedergabe. • Starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung. • Starten Sie das Android-Gerät neu. • Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (Seite 25) • Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über Bluetooth oder über AUXEingangsbuchse an.

USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist. • Angeschlossen über den USB-Eingang: Das Gerät stillt die Verbindung zur Kopfgerät her. Bitte warten. • Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind. Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify Anwendung und starten Sie sie neu. Dann melden Sie sich bei Ihrem Spotify-Konto an.

Kein Bluetooth-Gerät ist erkannt.

• Suchen Sie erneut vom Bluetooth-Gerät. • Setzen Sie das Gerät zurück. (Seite 3)

Pairing kann nicht ausgeführt werden.

• Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben. • Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (Seite 12)

Echo oder Rauschen wird während eines Telefongesprächs gehört.

• Justieren Sie die Mikrofoneinheit-Position. (Seite 11) • Prüfen Sie die [ECHO CANCEL]-Einstellung. (Seite 13)

Die Telefon-Tonqualität ist schlecht.

• Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät. • Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.

Sprach-Rufmethode ist nicht erfolgreich.

• Verwenden Sie die Sprach-Rufmethode in einer ruhigeren Umgebung. • Verringern Sie den Abstand zum Mikrofon, während Sie den Namen sprechen. • Stellen Sie sicher, dass die gleiche Stimme wie für die SprachKennung registriert verwendet wird.

Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.

• Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer. • Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen. • Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.

Der angeschlossene Bluetooth- • Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. Audioplayer kann nicht (Siehe auch Bedienungsanleitung Ihres Audioplayers.) gesteuert werden. • Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an. “NOT SUPPORT”

Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 28

Kein registriertes Gerät ist über Bluetooth angeschlossen/ gefunden.

Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.

Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhalten.

“HF ERROR XX”/“BT ERROR”

Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst.

Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion.

Die Bluetooth-Verbindung zwischen dem Bluetooth-Gerät und der Einheit ist instabil.

Löschen Sie das unbenutzte registrierte Bluetooth-Gerät aus der Einheit. (Seite 15)

Warnung • Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden. • Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. • Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden. • Zum Verhindern von Kurzschlüssen: – Isolieren Sie nicht angeschlossene Kabel mit Vinylband. – Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. – Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.

Vorsicht • Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten. • Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß. • Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an. • Montieren Sie das Gerät mit einem Winkel von weniger als 30°. • Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird. • Halten Sie alle Kabel von hitzeableitenden Metallteilen fern. • Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren. • Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

DEUTSCH JS_KWD_KMM_BT305_EN_GE.indd 29

16/8/2018 9:58:38 AM EINBAU/ANSCHLUSS Teileliste für den Einbau

Einbau der Einheit (Einbau im Armaturenbrett)

(A) Frontblende (×1)

(B) Frontrahmen (×1)

(C) Einbauhalterung (×1)

(E) Ausziehschlüssel (×2)

Führen Sie die erforderliche Verkabelung aus. (Seite 31)

Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt.

Armaturenbrett Ihres Autos

Grundlegendes Verfahren 1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den

Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten.

-Klemme der Autobatterie ab.

2 Schließen Sie die Kabel richtig an. Siehe “Verdrahtungsanschluss” auf Seite 31.

3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe folgendes “Einbau der Einheit (Einbau im Armaturenbrett)”.

4 Schließen Sie die -Klemme der Autobatterie an. 5 Drücken Sie B SRC zum Einschalten. 6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. (Seite 3)

Entfernen der Einheit 1 Nehmen Sie die Frontblende ab. 2 Nehmen Sie den Frontrahmen ab. 3 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie in der Abbildung gezeigt.

Data Size: Book Size:

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

16/8/2018 9:58:38 AM EINBAU/ANSCHLUSS Verdrahtungsanschluss Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat: Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

Antennenanschluss Sicherung (10 A)

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. A7 (Rot) Zündkabel (Rot) Fahrzeug

Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.

Gelb (Batteriekabel) Rot (Zündkabel)

Batteriekabel (Gelb)

STEERING WHEEL REMOTE INPUT Hellblau/Gelb (LekungsFernbedienungskabel)

REMOTE CONT Zum Lenkrad-Fernbedienungsadapter

Standardverkabelung Stift A4 A5 A7 A8 B1 B2

Gelb Blau/Weiß*1 Rot Schwarz

Farbe und Funktion (für ISO-Anschlüsse) : Batterie : Stromsteuerung : Zündung (ACC) : Erdungsanschluss (Masse)

Lila ] Lila/Schwarz [

: Hinterer Lautsprecher (rechts) Für 3-Wege-Übergang: Hochtöner (rechts) : Vorderer Lautsprecher (rechts) Für 3-Wege-Übergang: Mitteltöner (rechts)

Blau/Weiß*2 (Stromsteuerungskabel/ Antennensteuerungskabel)

ANT CONT P. CONT Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs durchführen

Gelb (A4) Braun (StummschaltungsSteuerkabel)

MUTE Beziehen Sie sich hinsichtlich des Anschlusses an das Kenwood-Navigationssystem auf die Bedienungsanleitung des betreffenden Geräts

: Vorderer Lautsprecher (links) Für 3-Wege-Übergang: Mitteltöner (links) : Hinterer Lautsprecher (links) Für 3-Wege-Übergang: Hochtöner (links)

HINWEIS: Der Gesamtausgang für den blauen/weißen Draht (*1) + (*2) ist 12 V

16/8/2018 9:58:38 AM TECHNISCHE DATEN EINBAU/ANSCHLUSS Anschließen der externen Komponenten

Mikrofoneingangsbuchse (Seite 11)

Hinterer/Vorderer/Subwoofer-Ausgang Für 3-Wege-Übergang: Hochtöner/Mitteltöner/TieftönerAusgang

Hinterer/Subwoofer-Ausgang Für 3-Wege-Übergang: TieftönerAusgang

USB Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

87,5 MHz — 108,0 MHz (50-kHz-Raster)

Empfindlichkeit (Rauschabstand = 30 dB)

Empfindlichkeitsschwelle (DIN S/N = 46 dB)

Empfindlichkeit (Rauschabstand = 20 dB)

Empfindlichkeit (Rauschabstand = 20 dB)

Maximaler Versorgungsstrom

DC 5 V Frequenzgang (±1 dB)

1,5 A Signal-Rauschabstand

89 dB MP3-Decodierung

Unterstützt MPEG-1/2 Audio Layer-3

Unterstützt Windows Media Audio

AAC-LC “.aac”, “.m4a”-Dateien

Linear PCM FLAC-Decodierung

FLAC-Datei (Bis zu 96 kHz/24 Bit)

Maximaler Spannungseingang

Vorverstärkungsimpedanz

12-V-DC-Fahrzeugbatterie

HF-Ausgangsleistung (E.I.R.P.)

+4 dBm (MAX), Leistungsklasse 2

Einbaumaße (B × H × T)

182 mm × 53 mm × 100 mm

Maximaler Kommunikationsbereich

HFP 1.6 (Hands-Free Profile) A2DP (Advanced Audio Distribution Profile) AVRCP 1.5 (Audio/Video Remote Control Profile) PBAP (Phonebook Access Profile) SPP (Serial Port Profile)

Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)

Vorverstärkerpegel/Last

: 4 000 mV/10 kΩ Last

Volle Bandbreitenleistung (bei weniger als 1 % Klirrfaktor)

Lautsprecherimpedanz

Maximale Ausgangsleistung

Änderungen ohne Vorankündigung bleiben vorbehalten.
