BEDIENUNGSANLEITUNG ZOHNB0W1 - ZOHNB0X1 ZANUSSI

5. VOOR HET EERSTE GEBRUIK

WAARSCHUWING!

6. DAGELIJKS GEBRUIK

WAARSCHUWING!

8.2 Veiligungsdthermostaat

VISIT OUR WEBSITE TO:

9. CONSEILS ET ASTUCES

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

Änderungen vorbehalten.

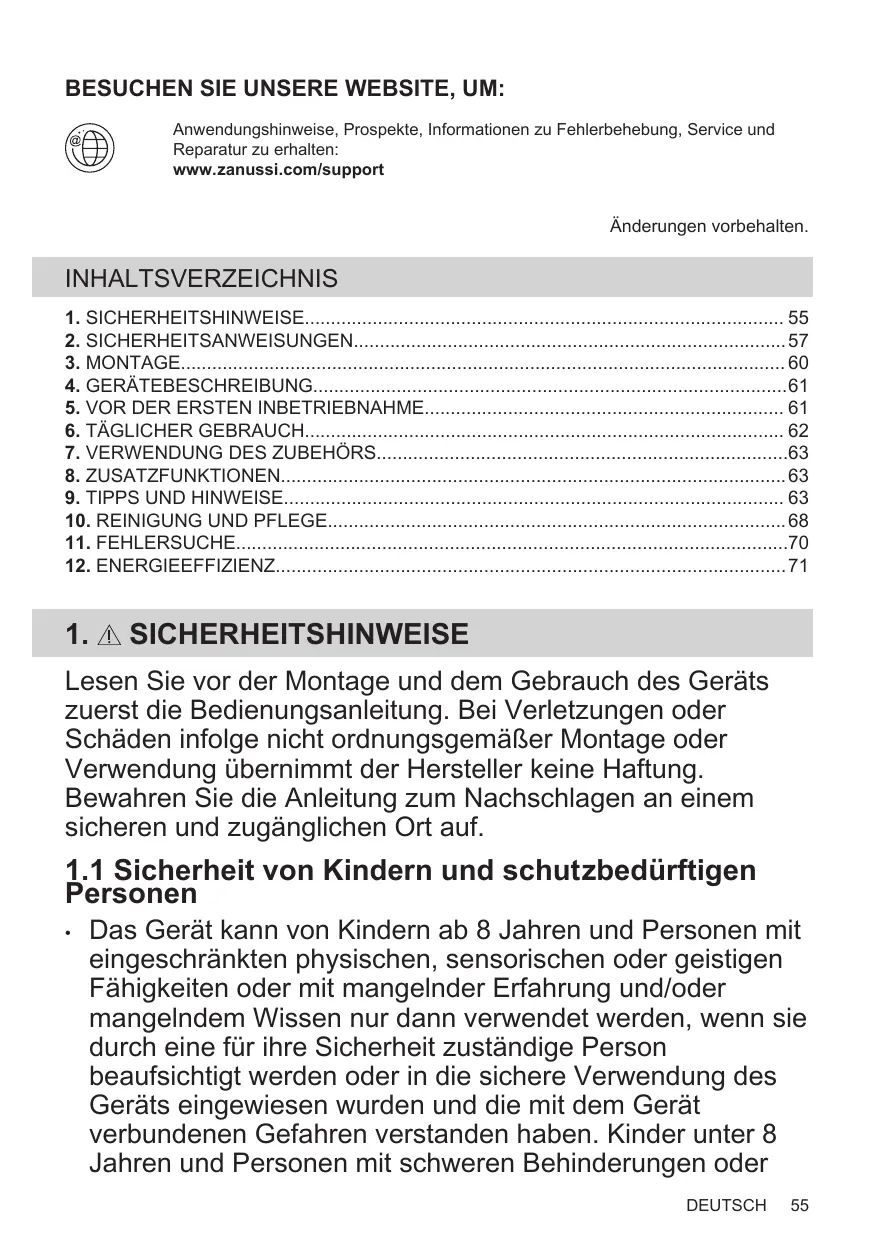

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE 55
2. SICHERHEITSANWEISUNGEN 57
   3.MONTAGE 60
   4.GERATEBESCHREIBUNG 61
   5.VOR DER ERSTEN INBETRIEBNAHME 61
3. TÄGLICHER GEBRAUCH 62
4. VERWENDUNG DES ZUBEHÖRS 63
   8.ZUSATZFUNKTIONEN 63
5. TIPPS UND HINWEISE 63
6. REINIGUNG UND PFLEGE 68
7. FEHLERSUCHE 70
8. ENERGIEEFFIZIENZ 71

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder

Mehrfachbehinderung mussen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

• Kinder dürfen nicht mit dem Gerät speien.
• Halten Sie sümttliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNING: Halten Sie Kinder und Haustiere während des Betriebs oder der Abkuhlphase vom Gerät fern. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder)durfenkeine ReinigungundWartungohne Beaufsichtigung durchfuhren.

1.2 Allgemeine Sicherheit

Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
- WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
- Verwenden Sie zum Anfassen des Zubehörs und der Töpfe wärmeisolierende Handschuhe.
- Ziehen Sieittevor jederWartungsmaßnahme den Netzstecker aus der Steckdose.
- WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
- Verwenden Sie das Gerät nicht, bevors in den Einbauschrank gesetzt wird.
- Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
- Benutzen Sie keine scharfe Scheuermittel oder Metallschwämmen zum Reinigen der Glastür; sie können die Glasfläche verkratzen und zum Zersplittern der Scheiben führen.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  Ziehen Sie das Gerät nicht am Griff.
  Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Ofentür ohne Kraftanwendung öffnenläst.
  Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss an die Stromversorgung angeschlossen werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platz) 590 (600) mm

Schrankbreite	560 mm
Schranktiefe	550 (550) mm
Höhe der Gerätevordersei-te	598 mm
Höhe der Geräterrückseite	579 mm
Breite der Gerätevordersei-te	594 mm
Breite der Geräterrückseite	558 mm
Geräteteife	561 mm
Geräteeinbautefe	540 mm
Tiefe bei geöffneter Tür	1007 mm
Mindestgroße der Belü-fungsöffnung. Öffnung auf der Rückseite unter	560x20 mm

Länge des Netzanschluss-kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite.

Befestigungsschrauben

1100 mm

4x25 mm

2.2 Elektroanschluss

WARNING!

Brand- und Stromschlaggefahr.

Alle elektrischen Anschlusses sind von einem geprüften Elektriker vorzunehmen.
Das Gerät muss geerdet sein.
- Stellen Sie sichere, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch unseren autorisierten Kundendienst durchführren.
- Achten Sie daraufuf, dass das Netzkabel die Gerätetur oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Geräteingeschaltet oder die Tür heiß ist.
- Alle Teile, die gegen direktes Berühren schätzen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden konnen.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
- Falls die Steckdose lose ist, schlieben Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen konnen. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführst sein.
  Das Gerät wird mit einem Netzstecker und Netzkabel gefelfert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Naheres zum Kabelquerschnitt siehe Gesamtleistung auf dem Typenschild. Weitere Informationen finden Sie in der Tabelle:

Gesamtleistung (W)	Kabelquerschnitt (mm2)
Maximal 1380	3 x 0.75
Maximal 2300	3 x 1
Maximal 3680	3 x 1.5

Die Erdleitung (gelb/grünes Kabel) muss 2 cm länger sein als die Phasenleitung und der Nullleiter (blaues und braunes Kabel).

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
  Die Luftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
  Schalten Sie das Gerät nach jedem Gebrauch aus.

• Gehen Sie beim Öffnen derTür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft austreten.
  Bedieren Sie das Gerät nicht mit feuchten oder nassen Handen oder wenn es mit Wasser in Kontakt gekommen ist.
• Üben Sie keinen Druck auf die geöffnete Gerätetur aus.
• Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.
• Offnen Sie die Geräteur vorsichtig. Bei der Verwendung von Zutaten, die Alkohol enthalten, kann ein Alkohol-Luftgemisch entstehen.
• Achten Sie beim Öffnen der Tur daraufuf, dass keine Funken oder offenen Flammens in das Gerät gelangen.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Höhe oder auf das Gerät.

WARNING!

Risiko von Schaden am Gerät.

Um Beschädigungen und Verfährbund der Emailbeschichtung zu vermeiden:

• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
• Legen Sie keine Alufolie direkt auf den Boden des Garraums.
• Füllen Sie kein Wasser in das bereits Gerät.
• Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

• Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfährungen der Email- oder Edelstahlbeschäftung haben keine Auswirkung auf die Leistung des Geräts.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.
  Die Backofentür muss beim Betrieb geschlossen sein.

• Ist das Gerät hinter einer Möbelfront (wie etwa einerTür) installiert, achten Sie daraufuf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront konnen sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch vollig abgekühlt ist.

2.4 Reinigung und Pflege

WARNING!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsrarbeitendurchgeführt werden.
  Vergewissem Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.

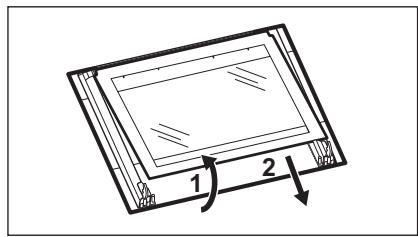

• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.

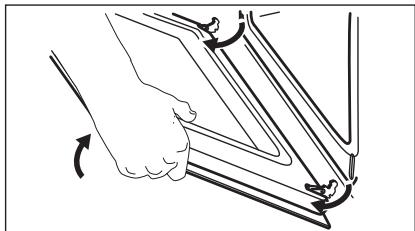

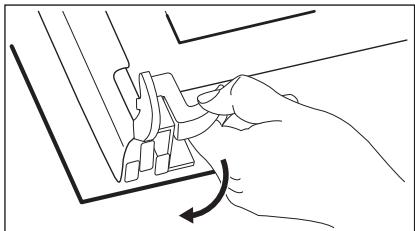

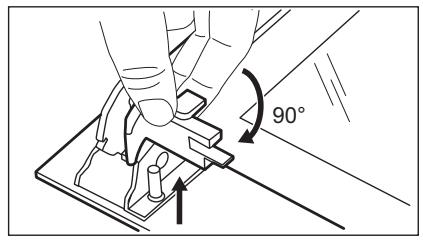

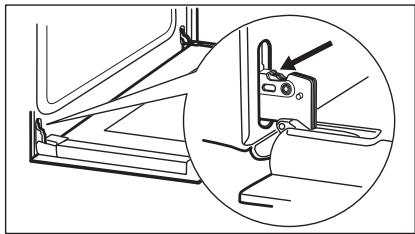

• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Innenbeleuchting

WARNING!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in thisem Gerät und separat verkafter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.6 Service

Wenden Sie sich zur Reparatur des Gerats an den autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.

2.7 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zuverhindern, dass sich Kinder oder Haustiere im Gerät einschließlich.

3. MONTAGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

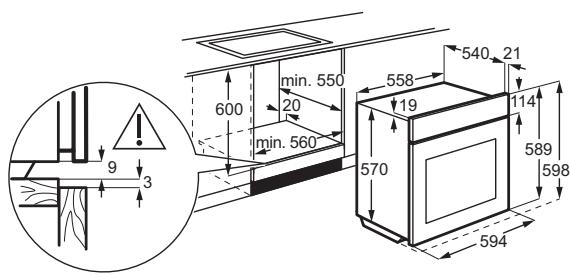

3.1 Montage

(^*mm)

(^*mm)

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

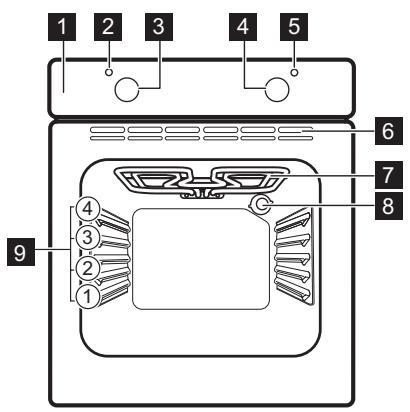

4.1 Gesamtansicht

4.2 Zubehör

Kombirost
Für Kochgeschirr, Kuchenformen, Braten.

1 Bedienblende
2 Betriebskontrollampe/-symbol
3 Einstellknopf für die Ofenfungtionen
4 Einstellknopf (fur die Temperatur)
5 Temperaturanzeige/-symbol
6 Luftungsöffnungen für das Kuhlgeblase
7 Heizelement
8 Lampe
Einschubebenen

Backblech

Für Kuchen und Platzchen.

5. VOR DER ERSTEN INBETRIEBNAHME

WARNING!

Siehe Kapitel

Sicherheitshinweise.

5.1 Erste Reinigung

Entnahmen Sie alle Zubehörteile aus dem Backofen.

Siehe Kapitel „Reinigung und Pflege".

Reinigen Sie den Backofen und die Zubehörteile vor der ersten Inbetriebnahme. Setzen Sie das Zubehör wieder in seiner ursprünglichen Position ein.

5.2 Vorheizen

Heizen Sie den leeren Backofen vor der ersten Inbetriebnahme vor.

1. Stellen Sie die Funktion ein. Stellen Sie die Höchsttemperatur ein.
2. Lassen Sie den Backofen 1 Stunde lang eingeschaltet.
3. Stellen Sie die Funktion ein. Stellen Sie die Höchsttemperatur ein.
4. Lassen Sie den Backofen 15 Minuten lang eingeschaltet.
5. Schalten Sie den Backofen aus und halten Sieihn abkühlen. Das Zubehör kann heißer werden als bei normalem Gebrauch. Der Backofen kann Geruch und Rauch verstromen. Sorgen Sie für eine ausreichende Raumbelüfung.

6. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel

Sicherheitshinweise.

6.1 Ofenfunktionen

Ofenfunktion		Anwendung
0	Stellung Aus	Der Backofen ist ausgeschaltet.
	Unterhitze	Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
	Grill	Zum Grillen)dünner Lebensmittel und zum Toasten von Brot.
	Grillstufe 2	Zum Grillen)dünner Lebensmittel in früheren Mengen und zum Toas-ten von Brot.
	Ober-/Unterhitze	Zum Backen und Braten auf einer Ebene.
	Ober-/Unterhitze	These Funktion ist entwickelt worden, um während des Garvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Tem-peratur im Garraum von der eingespltteten Temperatur abweichen. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgen-den Themen finden Sie im Kapitel „Täglicher Gebrauch": Ober-/Unter- hitze.

6.2 Hinweise zu: Ober-/Unterhitze

These Funktion wurden zur Bestimmung der Energieeffizienzklasse und den Anforderungen an die umweltgerechte Gestaltung EU 65/2014 und EU 66/2014 verwendet. Tests gemäß EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der hochsten Energieeffizienz arbeitet.

Wenn Sie diese Funktion verwenden, schaltet sich die Backofenbeleuchtung automatisch aus.

Die Kochanleitungen finden Sie im Kapitel "Hinweise und Tipps", Ober-/Unterhitze.

Allgemeine Empfehlungen zur Energieeinsparung finden Sie im Kapitel „Energieeffizienz“, Energie sparen.

6.3 Einstellung: Ofenfunktion

Schritt 1	Drehen Sie den Backofen-Einstellknopf auf eine Ofenkunft.
Schritt 2	Drehen Sie den Wahlknopf, um die Temperatur auszuwahlen.
Schritt 3	Drehen Sie nach Beendigung des Gar-vorgangs die Knöpfe in die Aus-Positi-on, um den Backofen auszuschalten.

7. VERWENDUNG DES ZUBEHÖRS

WARNING!

Siehe Kapitel

Sicherheitshinweise.

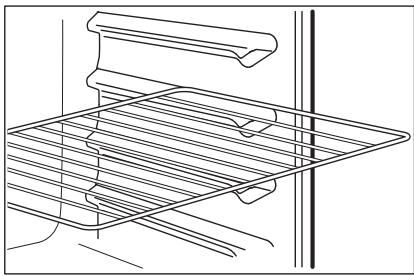

Kombirost:

Schieben Sie den Kombirost zwischen die Führungsschieren der Einhängegitter mit den Fußen nach unten zeigend.

7.1 Einsetzen des Zubehörs

Backblech:

Schieben Sie das Blech zwischen die Führungsstäbe der Einhengegitter.

8. ZUSATZFUNKTIONEN

8.1 Kuhlgeblase

Wenn der Backofen in Betrieb ist, wird das Kuhlgeblase automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. Wenn Sie den Backofen ausschalten wird das Kuhlgeblase angehalten.

8.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer

geführlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

9. TIPPS UND HINWEISE

Siehe Kapitel

Sicherheitshinweise.

9.1 Garempfehlungen

Der Backofen hat vier Einschubebenen.

Die Ebenen werden vom Boden des Backofens aus gezahlt.

Ihr Backofen backt oder brät unter Umständen anders als Ihr früherer Backofen. Die nachstehenden Tabellen enthalten die standardmäßigen Temperatureinstellungen, die Gardauer und die Einschubebene.

Finden Sie für ein bestimmtes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichem Rezept.

Backen von Kuchen

Die Backofentür nicht öffnen, bevor 3/4 der Backzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig nutzen, halten Sie eine Ebene dazwischen frei.

Garen von Fleisch und Fisch

Lassen Sie das Fleisch vor dem Anschneiden etwa 15 Minuten ruhen, damit der Fleischsaft nicht ausläuft.

Um die Rauchbildung beim Braten im Backofen zu vermindern, geben Sie etwas

Wasser in die Brat- und Fettpfanne. Um die Kondensierung des Rauchs zu vermeiden, geben Sie jedem Mal, wenn das Wasser verdampft ist, erneut Wasser in die Brat- und Fettpfanne.

Garzeiten

Die Garzeiten hangen von der Art des Garguts, seiner Konsistenz und der Menge ab.

Beobachten Sie den Garfortschnitt. Finden Sie Heraus, welche Geräteinstellungen (Garstufe, Gardauer, usw.) für Ihr Kochgeschirr, ihre Rezepte und die von Ihnen zubereiteten Garmengen am besten geeignet sind.

9.2 Backen und Braten

Verwenden Sie die Funktion: Ober-/ Unterhitze.

KUCHEN	(℃)	←	(Min.)	0° 00'
Rührteig	170	2	45 – 60	Kuchenform
Mürbeteig	170	2	24 – 34	Kuchenform
Buttermilch-Käsekuchen	170	1	60 – 80	Kuchenform, Ø 26 cm
Strudel/Stollen	175	2	60 – 80	Backblech
Marmeladentorte	170	2	30 – 40	Kuchenform, Ø 26 cm
Früchtekuchen	170	2	60 – 70	Kuchenform, Ø 26 cm
Christstollen / Üppiger Obst-kuchen	170	2	50 – 60	Kuchenform, Ø 20 cm
Rosinenkuchen, Heizen Sie den leeren Backofen vor	170	2	50 – 60	Brotform
Kekse, Heizen Sie den lee- ren Backofen vor	150	3	20 – 30	Backblech
Baiser	100	3	90 – 120	Backblech
Bröschen, Heizen Sie den leeren Backofen vor	190	3	15 – 20	Backblech
Brandteiggebäck, Heizen Sie den leeren Backofen vor	190	3	25 – 35	Backblech
Törtchen	180	3	45 – 70	Kuchenform, Ø 20 cm
Englischer Sandwichkuchen à la Victoria	180	1 oder 2	40 – 55	Kuchenform, Ø 20 cm
BROT UND PIZZA	(℃)		(Min.)
Weißbrot, 1 - 2 Stück, je 0,5 kg	190	1	60 - 70	-
Roggenbrot, Vorheizen ist nicht erforderlich	190	1	30 - 45	Brotform
Brot/Bröchten, 6 - 8 Bröschen	190	2	25 - 40	Backblech
Pizza	190	1	20 - 30	Tiefes Blech
Scones	200	3	10 - 20	Backblech

Nutzen Sie die zweite Einschubebene, sofern nicht anders angegeben.

Verwenden Sie die Kuchenform.

OBSTKU-CHEN	(℃)	(Min.)
Nudelauflauf	180	40 - 50
Gemüseauflauf	200	45 - 60
Quiche, Nutzen Sie die erste Einschubebene	190	40 - 50
Lasagne	200	25 - 40
Cannelloni	200	25 - 40
Yorkshire-Pudding, 6 Puddingformen, Heizen Sie den leeren Backofen vor	220	20 - 30

Nutzen Sie die zweite Einschubebene.

Verwenden Sie den Kombirost.

FLEISCH	(℃)	(Min.)
Rind	200	50 - 70
Schweinefleisch	180	90 - 120
Kalb	190	90 - 120
Roastbeef, english, blutig	210	44 - 50
Roastbeef, english, ro-sa	210	51 - 55

FLEISCH	(℃)	(Min.)
Roastbeef, english, darch	210	55 - 60

Nutzen Sie die zweite Einschubebene, sofern nicht anders angegeben.

FLEISCH	(℃)	(Min.)
Schweineschulter, mit Schwarte	180	120 – 150
Schweinshaxe, 2 Stück	180	100 – 120
Lammkeule	190	110 – 130
Hähnchen, ganz	200	70 – 85
Pute, ganz, Nutzen Sie die erstee Einschubebe- ne	180	210 – 240
Ente, ganz	175	120 – 150
Gans, ganz, Nutzen Sie die erstee Einschubebe- ne	175	150 – 200
Kaninchen, in Stücke geschritten	190	60 – 80
Kaninchen, in Stücke geschritten	190	150 – 200
Fasan, ganz	190	90 – 120

Nutzen Sie die zweite Einschubebene.

Stellen Sie die Temperatur auf 190^ ein.

Forelle / Seebrasse
40-55
3-4 Fische

9.3 Grill

Leeren Backofen vorheizen.

Nutzen Sie die dritte Einschubebene.

Stellen Sie die Temperatur auf 250^ ein.

GRILL	(kg)	(Min.)Erste Seite	(Min.)Zweite Seite
Filesteaks, 4 Stück	0.8	12 - 15	12 - 14
Rindersteak, 4 Stück	0.6	10 - 12	6 - 8
Würstchen, 8	-	12 - 15	10 - 12
Schweinekoteletts, 4 Stück	0.6	12 - 16	12 - 14
Hähnchen, halbiert, 2	1	30 - 35	25 - 30
Spiele, 4	-	10 - 15	10 - 12
Hähnchenbrust, 4 Stück	0.4	12 - 15	12 - 14
Frikadellen, 6	0.6	20 - 30	-
Fischfilet, 4 Stück	0.4	12 - 14	10 - 12
Belegte Toastbrote, 4 - 6	-	5 - 7	-
Toast, 4 - 6	-	2 - 4	2 - 3

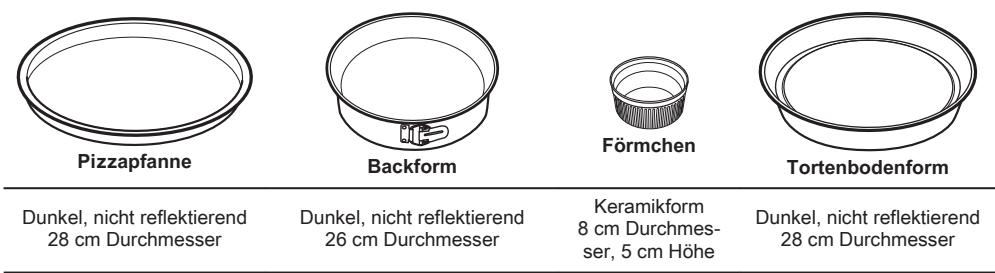

9.4 Ober-/Unterhitze - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

9.5 Ober-/Unterhitze

Beachten Sie für Beste Ergebnisse die unter in der Tabelle aufgeführten Empfehlungen.

Brötchen, süß, 12 Stück	Backblech oder tiefes Blech	180	2	35 - 40
Brötchen, 9 Stück	Backblech oder tiefes Blech	180	2	35 - 40
Pizza, gefroren, 0,35 kg	Kombirost	220	2	35 - 40
Biskuitrolle	Backblech oder tiefes Blech	170	2	30 - 40
Brownie	Backblech oder tiefes Blech	180	2	30 - 40
Soufflé, 6 Stück	Keramikförmchen auf Kombi- rost	200	3	30 - 40
Biskuitboden	Biskuitform auf Kombiost	170	2	20 - 30
Englischer Sandwich- kuchen à la Victoria	Backform auf Kombirost	170	2	35 - 45
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech	180	3	35 - 45
Fisch, 0,2 kg	Backblech oder tiefes Blech	180	3	35 - 45
Fischfilet, 0,3 kg	Pizzapfanne auf Kombirost	180	3	35 - 45
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech	200	3	40 - 50
Schaschlik, 0,5 kg	Backblech oder tiefes Blech	200	3	25 - 35
Plätzchen, 16 Stück	Backblech oder tiefes Blech	180	2	20 - 30
Makronen, 20 Stück	Backblech oder tiefes Blech	180	2	40 - 45
Muffins, 12 Stück	Backblech oder tiefes Blech	170	2	30 - 40
Klingebäck, pikant, 16 Stück	Backblech oder tiefes Blech	170	2	35 - 45
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech	150	2	40 - 50
Törtchen, 8 Stück	Backblech oder tiefes Blech	170	2	20 - 30
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech	180	3	35 - 40
Vegetarisches Omelett	Pizzapfanne auf Kombirost	200	3	30 - 45
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech	180	4	35 - 40

9.6 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

Törtchen, 20 pro Blech	Ober-/Unterhit-ze	Backblech	3	170	20 - 30	-
Apfelkuchen, 2 Formen à 0 20 cm	Ober-/Unterhit-ze	Kombirost	1	170	80 - 120	-
Biskuit, Kuchenform 0 26 cm	Ober-/Unterhit-ze	Kombirost	2	170	35 - 45	-
Mürbeteig-gebäck	Ober-/Unterhit-ze	Backblech	3	150	20 - 35	Backofen 10 Min. vor-heizen.
Toast, 4 - 6 Stück	Grill	Kombirost	3	Max.	2 - 4 Minuten auf der ersten Seite, 2 - 3 Minuten auf der zweiten Seite	Backofen 3 Min. vor-heizen.
Hamburger aus Rind-fleisch, 6 Stück, 0,6 kg	Grill	Kombirost und Fett-pfanne	3	Max.	20 - 30	Kombirost in die dritte und Fettpfanne in die zweite Einschubebene des Backofens ein-schieben. Wenden Sie das Lebensmittel nach der Häufe der Gardau-er. Backofen 3 Min. vor-heizen.

10. REINIGUNG UND PFLEGGE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

10.1 Hinweise zur Reinigung

Reinigungsmittel

Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Vorderseite des Backofens. Reinigen und überprüften Sie die Tur-dichtung um den Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Gebrauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste können einen Brand verursachen.

Es kann sich Feuchtigkeit im Ofen oder an den Glasscheiben der Tur niederschlagen. Um die Kondensation zu reduzieren, schalten Sie den Backofen immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Backofen stehen. Trocknen Sie den Garraum nach jedem Gebrauch mit einem weichen Tuch ab.

10.2 Aus- und Einbau der: Tur

Die Backofentür hat zwei Glasscheiben. Die Backofentür und die innere Glasscheibe konnen zur Reinigung ausgebaut werden. Lesen Sie die gesamte Anleitung „Aus- und Einbau den Tur“, bevor Sie die Glasscheiben entfern.

Schritt 1

VORSICHT!

Benutzen Sie den Backofen nicht ohne die Glasscheiben.

Öffnen Sie die Backofentür vollständig und halten Sie beide Scharmiere fest.

Schritt 2

Heben Sie die Hebel an den beiden Scharnieren an und klappen Sie sie nach vorne.

Schritt 3

Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließlich haben und siehen Sie die Turch nach vorn aus der Aufnahme hersaus.

Schritt 4

Legen Sie die Backofentür auf eine stabilen Fläche und losen Sie das Verregelungssystem, um die innere Glas-scheibe zu entfern.

Schritt 5

Drehen Sie die Befestigungen um 90^ undephemnSie sie aus der Halter-. rung.

Schritt 6

Heben Sie die Glasscheibe vorsichtig an und entfern den Sie sie.

Schritt 7 Reinigen Sie die Glasscheiben mit Wasser und Spulmittel. Trocknen Sie die Glasscheiben sorgfältig ab. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Schritt 8 Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein

Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch.

Achten Sie darauf, die innere Glasscheibe richtig in die Aufnahmen einzusetzen.

10.3 Austausch: Lampe

WARNING!

Stromschlaggefahr.

Die Lampe kann hei sein.

Bevor Sie die Lampe austauschen:

Schritt 1	Schritt 2	Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netz- versorgung.	Breiten Sie ein Tuch auf dem Gar- raumboden aus.

Hintere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und behmen Sie sie ab.

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300^ hitzebestandige Lampe.

Schnitt 4 Bringen Sie die Glasabdeckung wieder an.

11. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

11.1 Was tun, wenn...

In allen Fällen, die nicht in dieser Tabelle aufgeführst sind, wenden Sie sichitte an einen autorisierten Kundendienst.

Störung	Prüfen Sie, ob...
Der Backofen nicht heizt.	Die Sicherung durchge-brannt ist.
Die Turdichtung beschä-digit ist.	Benutzen Sie den Ofen nicht. Wenden Sie sich an den autorisierten Kundienst.
Die Lampe nicht faktio-niert.	Die Lampe durchge-brannt ist.

11.2 Servicedaten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst.

Die vom Kundendienst besteht Daten\ finden Sie auf dem Typenschild. Das\ Typenschild befindet sich am Frontrahmen\ des Garraums. Entfernen Sie das\ Typenschild nicht vom Garraum.

Wir empfehlen, hier folgende Daten zu notieren:

Modell (MOD.)	..............................
Produktnummer (PNC)	..............................
Seriennummer (S.N.)	..............................

12. ENERGIEEFFIZIENZ

12.1 Produktinformationen und Produktdatenblatt*

Herstellername	Zanussi
Modellidentifikation	ZOHNB0W1 944068130 ZOHNB0X1 944068081
Energieeffizienzindex	94,9
Energieeffizienzklasse	A
Energieverbrauch bei Standardbeladung, Ober-/Unterhitze	0,75 kWh/Programm
Anzahl der Garräume	1
Wärmequelle	Strom
Fassungsvermögen	56 l
Backofentyp	Einbau-Backofen
Gewicht	ZOHNB0W1	25.6 kg
	ZOHNB0X1	25.8 kg

• Für die Europäische Union gemäß EU-Richtlinien 65/2014 und 66/2014.
  Für die Republik Weirbrussland gemäß STB 2478-2017, Anhang G; STB 2477-2017, Anlagen A und B.
  Für die Ukraine gemäß 568/32020.

Die Energieeffizienzklasse gilt nicht für Russland.

EN 60350-1 - Elektrische Kochgeräte für den Hausgebrauch - Teil 1: Herde, Backöfen, Dampfgarer und Grillgeräte - Verfahren zur Messung der Gebrauchseigenschaften.

12.2 Energie sparen

Der Backofen verfügbar über Funktionen, mit denen Hilfe Sie beim tätiglichen Kochen Energie sparen können.

Achten Sie daraufuf, dass die Backofentur während des Ofenbetriebs geschlossen ist. Die Backofenturarfährend des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Turdichtung sauber und stellen Sie safer, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, den Backofen nicht vor.

Halten Sie die Unterbrechungen beim Backen so kurz wie möglich, wenn Sie mehrere Speisen gleichzeitig zubereiten.

Restwärme

Betragt die Garzeit mehr als 30 Minuten, reduzieren Sie die Ofentemperatur 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme des Backofens werden die Speisen weiter gegart.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wahlen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchen.

Ober-/Unterhitze

These Funktion ist entwickelt worden, um während des Garvorgangs Energie zu sparen.

Die Backofenlampe ist während dieser Funktion ausgeschaltet.

13. UMWELTITIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprchenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesen Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu Ihrortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

VISITE O NOSSO WEBSITE PARA:
