Produkttyp	Einbaubare automatische Espressomaschine
Marke	BOSCH
Modell	CTL836EC6
Stromversorgung	220-240 V, 50/60 Hz, 1600 W
Maximaler Pumpendruck	19 bar
Fassungsvermögen Wassertank	2,4 L
Fassungsvermögen Kaffeebohnenbehälter	500 g
Abmessungen (H x B x T)	455 x 495 x 375 mm
Leergewicht	19 - 20 kg
Mahlwerktyp	Keramik
Länge Netzkabel	1,7 m
Verfügbare Getränke	Ristretto, Espresso, Cappuccino, Latte Macchiato, Café au lait, Milchschaum, Heiße Milch, Heißes Wasser
Sonderfunktionen	Aroma Double Shot, Zwei Tassen gleichzeitig, Personalisierte Getränke (8 Speicherplätze)
Mahlgradeinstellung	Stufenlos, fein einstellbar
Milchsystem	Integriert mit Auslaufdüse und Edelstahl-Milchbehälter
Konnektivität	Home Connect Wi-Fi-kompatibel, Steuerung über mobile App
Pflegeprogramme	Entkalken, Reinigen, Calc'nClean
Kindersicherung	Verriegelung durch langes Drücken einer Taste
Display und Bedienung	Touchscreen mit Bedienring
Mitgeliefertes Zubehör	Dosierlöffel, Wasserhärte-Teststreifen, Milchschläuche, Milchbehälter, Ansaugrohr
Garantie	Gemäß den Bedingungen des Händlers

Häufig gestellte Fragen - CTL836EC6 BOSCH

Der Kaffee hat keine Crema, was tun?

Die Kaffeesorte kann ungeeignet sein. Verwenden Sie einen Kaffee mit einem höheren Anteil an Robusta. Achten Sie darauf, dass die Bohnen frisch geröstet sind. Stellen Sie ggf. einen feineren Mahlgrad ein.

Der Kaffee ist zu sauer, wie lässt sich das beheben?

Ein zu grober Mahlgrad kann den Kaffee sauer machen. Stellen Sie einen feineren Mahlgrad ein oder verwenden Sie feineres Kaffeepulver. Wechseln Sie gegebenenfalls die Kaffeesorte.

Das Milchsystem saugt keine Milch an, was ist zu prüfen?

Überprüfen Sie, ob die Auslaufdüse und die Schläuche verstopft sind. Reinigen Sie das Ansaugrohr. Verwenden Sie kalte Milch mit mindestens 1,5% Fett. Stellen Sie sicher, dass die Teile korrekt zusammengebaut sind.

Auf dem Display erscheint eine Fehlermeldung, was tun?

Schlagen Sie im Kapitel Fehlerbehebung der Anleitung nach. Beispielsweise weist die Meldung «Brühgruppe reinigen» darauf hin, dass dieses Teil gereinigt werden muss. Wenn die Meldung bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie entkalke ich die Maschine?

Drücken Sie im Menü der Pflegeprogramme auf Entkalken. Verwenden Sie eine BOSCH-Entkalkungstablette TCZ8002N, aufgelöst in 0,5 L lauwarmem Wasser im Tank. Folgen Sie den Anweisungen auf dem Display (Dauer ca. 21 Minuten).

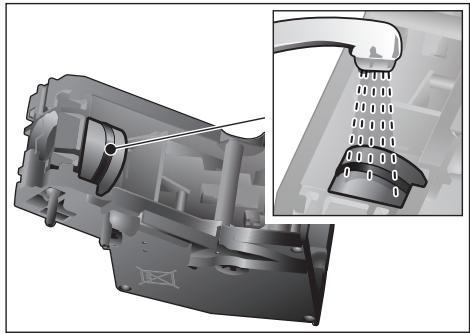

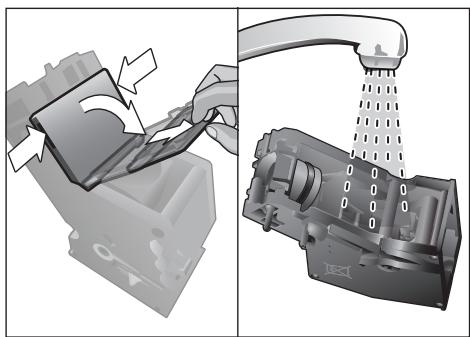

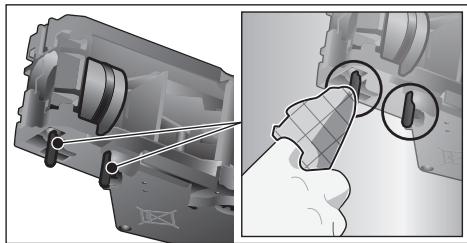

Wie reinige ich die Brühgruppe?

Öffnen Sie die Tür, schalten Sie das Gerät über den Hauptschalter aus. Entfernen Sie die Schutzabdeckung und die Kaffeesatzschublade. Entriegeln Sie die Brühgruppe mit dem Hebel und nehmen Sie sie heraus. Reinigen Sie sie unter fließendem Wasser ohne Spülmittel, trocknen Sie sie und setzen Sie sie wieder ein.

Wie stelle ich die Wasserhärte ein?

Verwenden Sie den mitgelieferten Teststreifen zur Messung der Härte. Wählen Sie im Menü Wasserhärte und stellen Sie die Stufe (1 bis 4) entsprechend Ihrer Messung ein. Eine korrekte Einstellung gewährleistet genaue Entkalkungsmeldungen.

Wie verbinde ich die Maschine mit Home Connect?

Stellen Sie sicher, dass Ihr Router auf 2,4 GHz läuft. Aktivieren Sie im Menü WLAN und wählen Sie automatische Verbindung (WPS) oder manuell. Folgen Sie den Anweisungen in der Home Connect-App, um die Verbindung abzuschließen.

Warum erscheint die Meldung «Auffangbehälter leeren», obwohl der Behälter leer ist?

Der Auffangbehälter kann verschmutzt oder feucht sein. Reinigen und trocknen Sie ihn gründlich. Wenn das Problem weiterhin besteht, nehmen Sie den Behälter heraus und setzen Sie ihn nach dem Einschalten des Geräts wieder ein.

Die Maschine schaltet sich nicht ein, was ist zu prüfen?

Überprüfen Sie, ob der Hauptschalter (hinter der Tür) auf [I] steht. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

BEDIENUNGSANLEITUNG CTL836EC6 BOSCH

Lieferumfang (siehe Seite 2)

Lieferumfang (für Gebrauch) 2 Herzlichen Glückwunsch. 3 Bestimmungsgemäßer Gebrauch. 4 Wichtige Sicherheitshinweise 4 Auf einen Blick. 6 Bedienelemente. 6 Inbetriebnahme. 7 Bedienfeld. 9 Getränkezubereitung. 9 Zubereitung mit Kaffeebohnen 12 Zubereitung mit Milch 12 Zubereitung mit gemahlenem Kaffee ....13 Heißwasser beziehen 14 Personalisierte Getränke 14 Mahlgrad einstellen 15 Kindersicherung. 15 Menü 16 Home Connect. 18 Pflege und tägliche Reinigung. 21 Service-Programme. 24 Tipps zum Energiesparen. 27 Frostschutz 27 Aufbewahrung Zubehör 27 Zubehör 27 Entsorgung 28 Garantiebedingungen 28 Einfache Probleme selbst beheben. 29 Technische Daten 32

Lieferumfang (für Gebrauch)

(Siehe Bild A auf den Ausklappseiten)

a Kaffeevollautomat Gebrauchsanleitung Kurzanleitung Pulverlöffel Wasserhärtestreifen 1 Milchschlauch (Set) 9 Milchbehälter Ansaugrohr

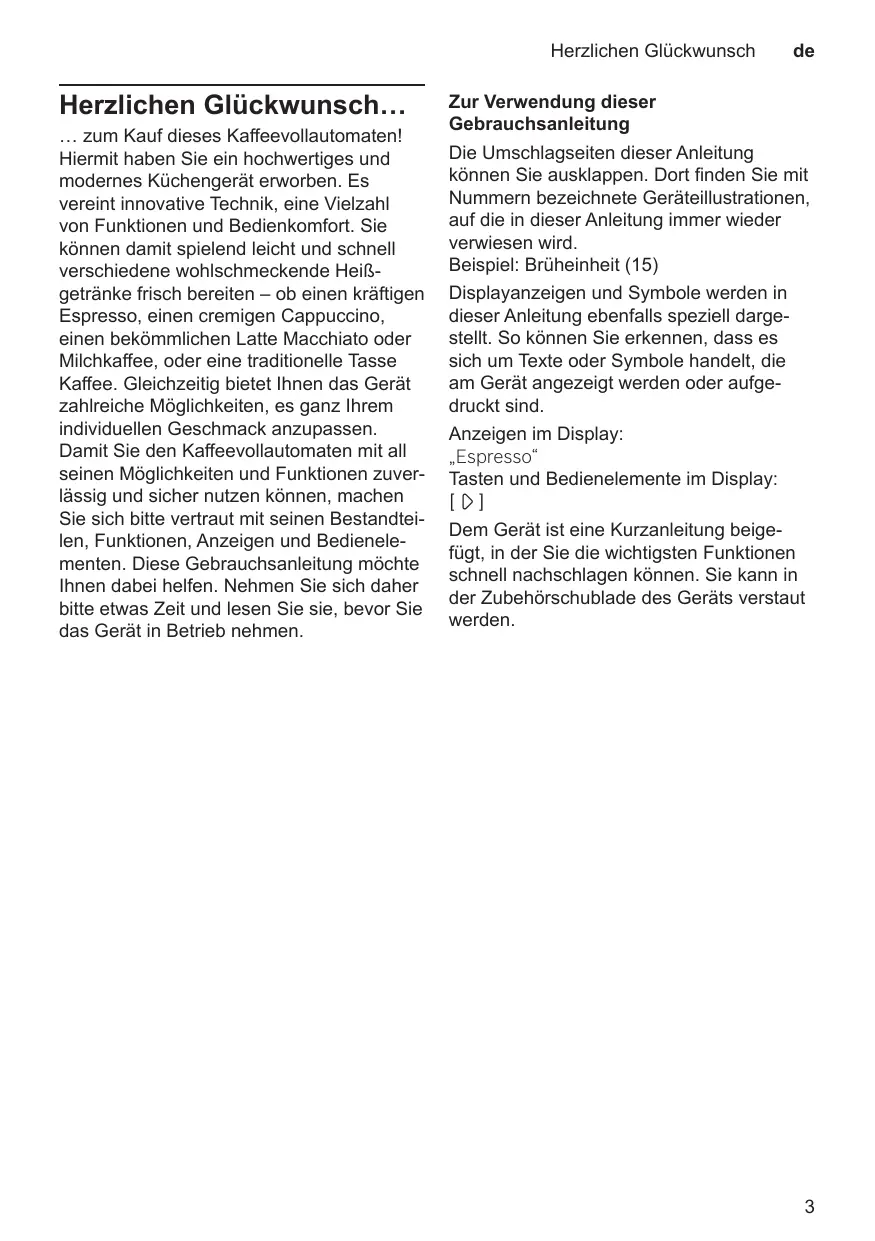

Herzlichen Glückwunsch...

... zum Kauf dieses Kaffeevollautomaten! Hiermit haben Sie ein hochwertiges und modernes Küchengerät erworben. Es vereint innovative Technik, eine Vielzahl von Funktionen und Bedienkomfort. Sie können damit spielend leicht und schnell verschiedene wohlschmeckende Heißgetränke frisch zubereiten – ob einen kräftigen Espresso, einen cremigen Cappuccino, einen bekömmlichen Latte Macchiato oder Milchkaffee, oder eine traditionelle Tasse Kaffee. Gleichzeitig bietet Ihnen das Gerät zahlreiche Möglichkeiten, es ganz Ihrem individuellen Geschmack anzupassen. Damit Sie den Kaffeevollautomaten mit all seinen Möglichkeiten und Funktionen zuverlässig und sicher nutzen können, machen Sie sich bitte vertraut mit seinen Bestandteilen, Funktionen, Anzeigen und Bedienelementen. Diese Gebrauchsanleitung möchte Ihnen dabei helfen. Nehmen Sie sich daher bitte etwas Zeit und lesen Sie sie, bevor Sie das Gerät in Betrieb nehmen.

Zur Verwendung dieser Gebrauchsanleitung

Die Umschlagseiten dieser Anleitung können Sie ausklappen. Dort finden Sie mit Nummern bezeichnete Geräteillustrationen, auf die in dieser Anleitung immer wieder verwiesen wird.

Beispiel: Brüheinheit (15)

Displayanzeigen und Symbole werden in dieser Anleitung ebenfalls speziell dargestellt. So können Sie erkennen, dass es sich um Texte oder Symbole handelt, die am Gerät angezeigt werden oder aufgedruckt sind.

Anzeigen im Display:

"Espresso"

Tasten und Bedienelemente im Display: [D]

Dem Gerät ist eine Kurzanleitung beigefügt, in der Sie die wichtigsten Funktionen schnell nachschlagen können. Sie kann in der Zubehörschublade des Geräts verstaut werden.

Bestimmungsgemäßer Gebrauch

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt.

Das Gerät nur in Innenräumen bei Raumtemperatur und bis zu 2000 m über Meereshöhe verwenden.

Wichtige Sicherheitshinweise

Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren! Bei Weitergabe des Geräts diese Anleitung beilegen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder unter 8 Jahren sind vom Gerät und der Anschlussleitung fernzuhalten und dürfen das Gerät nicht bedienen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

Warnung Stromschlaggefahr!

Das Gerät darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden. Stellen Sie sicher, dass das Schutzleitersystem der elektrischen Hausinstallation vorschriftsmäßig installiert ist. Gerät nur gemäß Angaben auf dem Typenschild anschließen und betreiben. Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen. - Reparaturen am Gerät dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden. - Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die bei unserem Kundendienst erhältlich ist. Gerät oder Netzkabel niemals in Wasser tauchen. - Im Fehlerfall einzeln oder die Netzspannung ausschalten. Es darf keine Flüssigkeit auf die Gerätesteckverbindung überlaufen. Die speziellen Hinweise zur Reinigung in der Anleitung sind zu beachten.

Warnung Gefahr durch Magnetismus! Das Gerät enthält Permanentmagnete, die elektronische Implantate wie z. B. Herzschrittmacher oder Insulinpumpen beeinflussen können. Träger von elektronischen Implantaten bitten einen Mindestabstand von 10 cm zum Gerät und, bei Entnahme, zu folgenden Teilen einhalten: Milchbehälter, Milchsystem, Wassertank und Brüheinheit.

Warnung Erstickungsgefahr!

• Kinder nicht mit Verpackungsmaterialien spielen lassen. Kleinteile sicher aufbewahren, sie können verschluckt werden.

Warnung Verletzungsgefahr!

Nicht in das Mahlwerk greifen. Beim Schließen der Tür auf die Finger achten. Fehlanwendung des Gerätes kann zu Verletzungen führen.

Warnung Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren. Nach dem Gebrauch können die Oberflächen noch eine Zeit lang heiß sein. ■ Frisch zubereitete Getränke sind sehr heiß. Bei Bedarf etwas abkühlen lassen.

Warnung Verbrühungsgefahr (Home Connect)! Bei unbeaufsichtigtem Fernstart könnten sich Dritte Verbrühungen zuziehen, falls sie während der Getränkeausgabe unter den Kaffeeauslauf fassen. Stellen Sie daher sicher, dass bei einem unbeaufsichtigten Fernstart keine Personen, insbesondere keine Kinder, oder Sachen gefährdet werden.

Auf einen Blick

(Siehe Bilder B bis E auf den Ausklappseiten)

1 Gerätetür

a Griffmulde (für Türöffnung) b Tropfblech

2 Bedienfeld (siehe folgende Seite)

a Bedienring b Infodisplay c Touchdisplay (links und rechts)

3 Auslaufsystem (Kaffee, Milch, Heißwasser), höhenverstellbar

a Abdeckung

4 Milchsystem

a Schnapphebel b Getränkeauslauf (Oberteil, Unterteil) c Milchschlauch (2 Stück) d Verbindungsteil, Metall (für Magnethalter)

5 Netzschalter [O/I] (Stromzufuhr) 6 Zubehörschublade (für Kurzanleitung und Zubehör)

a Kurzanleitung b Pulverlöffel c Wasserhärtestreifen d Milchschlauch (Set)

7 Wassertank, entnehmbar a Deckel für Wassertank 8 Bohnenbehälter, entnehmbar a Deckel für Bohnenbehälter 9 Schieber für Mahlgradeinstellung 10 Magnethalter (für Verbindungsteil) 11 Pulverschublade, entnehmbar (Kaffeepulver / Reinigungstablette) 12 Halterung (für Milchschlauch) 13 Schutzdeckel (für Brüheinheit) 14 Brüheinheit

a Verriegelung b Abdeckung

15 Auswurfhebel

16 Tropfschale, entnehmbar

a Abdeckung Tropfschale b Kaffeesatzbehälter

17 Auffangschale 18 Halterung a Ansaugrohr 19 Typenschild (E.-Nr.; FD)

20 Abstellfläche mit Sensor (für Milchbehälter)

21 Milchbehälter

a Edelstahlbehälter b Deckel Unterteil c Deckel Oberteil

Weitere Informationen zum Gerät, z.B. wie der Öffnungswinkel der Tür verändert werden kann, finden Sie in der beiliegenden Montageanleitung.

Bedienelemente

Um die Bedienung des Gerätes so einfach wie möglich zu machen und gleichzeitig eine Vielzahl von Funktionen zur Verfügung zu stellen, ist das Gerät mit einer leicht verständlichen Menüführung ausgestattet. Damit kann mit weniger Bedienschritten aus einer Fülle von Möglichkeiten ausgewählt werden.

Netzschalter [O/1]

Mit dem Netzschalter [O/I] (dazu Tür öffnen) wird das Gerät eingeschaltet oder vollständig ausgeschaltet (Stromzufuhr wird unterbrochen).

Wichtig: Den Netzschalter während des Betriebs nicht betätigen. Gerät erst ausschalten, wenn es im Sparmodus ist, damit automatisch gespült wird.

Bedienfeld (Touchfeld)

Wichtig: Diese Gebrauchsanleitung beschreibt verschiedene Modelle. Bei manchen Modellen sind [①] und [▷] Touchscreen-Elemente.

[①] Ein/Aus. Durch Betätigen von [①] wird das Gerät eingeschaltet oder in den Sparmodus versetzt. Dabei spült das Gerät automatisch. Das Gerät spült nicht, wenn: - es beim Einschalten noch warm ist. - vor dem Ausschalten kein Kaffee bezogen wurde. Das Gerät ist betriebsbereit, sobald die Symbole für die Getränkeauswahl im Display erscheinen.

[▷] Start/Stopp

Durch Betätigen von [▷] wird die

Getränkezubereitung oder ein Service-Programm gestartet.

Durch erneutes Betätigen von [▷] während der Getränkezubereitung wird der Bezug vorzeitig gestoppt.

Im Bedienfeld gibt es vier Menüfelder, die durch Berühren aktiviert werden können. Das aktive Menüfeld leuchtet rot.

[Kaffeemenü]

[Kaffeemenü] leuchtet, sobald das Gerät in Betrieb ist. Getränke können ausgewählt und bezogen oder Einstellungen zu den Getränken verändert werden.

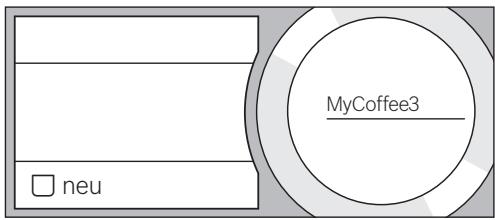

[☆] MyCoffee

Durch Berühren von [☆] wird die Auswahl „Personalisierte Getränkezubereitung“ aufgerufen. Persönliche Einstellungen für Kaffeegetränke können gespeichert und abgerufen werden (siehe Kapitel „Personalisierte Getränke“).

[Menü]

Durch Berühren von [Menü] wird das Menü aufgerufen. Es können Einstellungen vorgenommen, Informationen abgerufen oder das Gerät mit „Home Connect“ verbunden werden (siehe Kapitel „Menü“).

[Service]

Durch Berühren von [Service] wird die Auswahl der Service-Programme aufgerufen. Das gewünschte Programm wie im Kapitel „Service-Programme“ beschrieben durchfahren.

Durch erneutes Berühren von [], [ ] oder [ ] wird das jeweilige Menü wieder verlassen.

Bedienring

Durch Drehen des Bedienrings wird im Display navigiert oder es werden Parameter verändert.

Infodisplay

Im runden Display werden das gewählte Getränk, Einstellungen oder Informationen angezeigt.

Touchdisplay (links und rechts)

Je nach Einstellung werden in den beiden Touchdisplays verschiedene Felder angezeigt. Durch Berühren eines Feldes wird diese aktiviert, um Einstellungen vorzunehmen oder Werte zu verändern.

Inbetriebnahme

Allgemeines

Nur reines, kaltes Wasser ohne Kohlensäure und ausschließlich geröstete Bohnen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelten Kaffeebohnen verwenden; sie verstopfen die Brüheinheit.

Das Gerät muss entsprechend der beiliegenden Montageanleitung ordnungsgemäß eingebaut und angeschlossen sein, bevor es eingeschaltet und bedient werden kann.

Gerät in Betrieb nehmen

Vorhandene Schutzfolien entfernen.

Wichtig: Das Gerät nur in frostfreien Räumen verwenden. Wurde das Gerät bei Temperaturen unter 0°C transportiert oder gelagert, mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird.

Die Gerätür an der Griffmulde fassen und öffnen. Den Wassertank herausziehen, ausspülen und mit frischem, kaltem Wasser bis zur Markierung „max“ füllen. Wassertank wieder bis zum Anschlag einsetzen. Den Bohnenbehälter entnehmen, mit Kaffeebohnen füllen und wieder einsetzen. Den Netzschalter auf [1] stellen und die Gerätetür schließen.

Das Gerät spült und heizt auf.

Das Bedienfeld wird aktiviert.

Den Bedienring mit dem Finger drehen, die gewünschte Sprache auswählen und das Feld [Wasserhärte] berühren.

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Die voreingestellte Wasserhärte ist Stufe 4. Ist im Hause eine Wasserenthärtungsanlage installiert, bitte auf Wasserhärte Stufe 3 einstellen. Die Wasserhärte kann auch bei der örtlichen Wasserversorgung nachgefragt werden.

Mit dem beiliegenden Teststreifen die Wasserhärte feststellen. Den Teststreifen kurz in das Wasser tauchen und nach 1 Minute das Ergebnis ablesen.

Stufe	Wasserhärtegrad
	Deutsch (°dH)	Französisch (°fH)
1	1-7	1-13
2	8-14	14-25
3	15-21	26-38
4	22-30	39-54

Den Bedienring mit dem Finger drehen und die festgestellte Wasserhärte einstellen. Es erscheint links [Home Connect] und rechts [Einstellungen abschließen]. Um das Gerät jetzt mit dem WLAN-Netzwerk (Heimnetzwerk) zu verbinden, [Home Connect] berühren. Um das Gerät später mit dem WLAN-Netzwerk zu verbinden, [Einstellungen abschließen] berühren. Die Einstellungen für Sprache und Wasserhärte sind gespeichert.

Bei Auswahl [Home Connect] bitte die ausführliche Beschreibung im Kapitel „Home Connect" lesen.

Das Gerät ist betriebsbereit, sobald die Getränkesymbole angezeigt werden und [coffee menu] leuchtet.

Bei jedem Getränkebezug schaltet sich das integrierte Gebläse ein und nach einigen Minuten wieder aus.

Bei der ersten Benutzung, nach der Durchführung eines Service-Programms oder wenn das Gerät längere Zeit nicht in Betrieb war, hat das erste Getränk noch nicht das volle Aroma und sollte nicht getrunken werden. Nach Inbetriebnahme des Kaffeevollautomaten wird eine feinporige und standfeste Crema erst nach dem Bezug einiger Tassen dauerhaft erreicht.

Gerät ausschalten

[①] betätigen.

Das Gerät spült und wird in den Sparmodus versetzt.

Ausnahme: Wenn nur Heißwasser bezogen wurde, schaltet das Gerät aus, ohne zu spülen.

Um das Gerät komplett auszuschalten, die Gerätetür öffnen und den Netzschalter auf [O] stellen.

Wichtig: Den Netzschalter während des Betriebs nicht betätigen. Das Gerät erst ausschalten, wenn es im Sparmodus ist, damit automatisch gespült wird.

Der Kaffeevollautomat ist ab Werk mit den Standardeinstellungen für optimalen Betrieb programmiert. Das Gerät schaltet nach einer ausgewählten Zeit automatisch in den Sparmodus und spült (Dauer einstellbar, siehe „Ausschalten nach" im Kapitel „Menü").

Das Gerät ist mit einem Sensor ausgestattet. Ist ein Milchbehälter vorhanden, erscheint beim Schalten in den Sparmodus eine entsprechende Anzeige im Display. Befindet sich Milch im Behälter, diesen bitte im Kühlschrank aufbewahren.

Bedienfeld

Es werden Informationen angezeigt oder durch Berühren von Touchscreen und Bedienring Einstellungen vorgenommen.

Anzeige

Im Bedienfeld werden die gewählten Getränke, Einstellungen und Einstellmöglichkeiten sowie Meldungen zum Betriebszustand angezeigt.

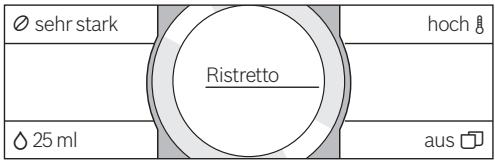

z.B. Getränkeauswahl

z.B. Informationen

Informationen verschwinden nach Bedienung des Gerätes oder kurzer Zeit. Die Information verbleibt jedoch in Form eines kleinen Symbols im Infodisplay.

Bohnenbehälter bald leer Wassertank bald leer Wasserfilter wechseln Reinigungsprogramm dringend durchführen! Entkalkungsprogramm dringend durchführen! Calc'nCleanProgramm dringend durchführen!

Aufforderungen zum Handeln

i Wurde die erforderliche Handlung durchgeführt, z. B. der Wassertank gefüllt, werden die entsprechende Meldung und das Symbol wieder ausgeblendet.

Bedienung

Im Bedienfeld wird durch Berühren von Texten oder Symbolen in Kombination mit Drehen des Bedienrings navigiert (Beispiel siehe Kapitel „Getränkanpassung"). Bei Berührung des Touchscreens ertönt ein akustisches Signal. Der Signalton kann ein- oder ausgeschaltet werden (siehe Kapitel „Menü – Tastentöne").

Getränkezubereitung

Dieser Kaffeevollautomat kann mit Kaffeebohnen oder mit gemahlenem Kaffee (kein löslicher Kaffee) betrieben werden. Bei der Verwendung mit Kaffeebohnen werden diese für jeden Brühvorgang frisch gemahlen. Für eine optimale Qualität die Bohnen kühl und verschlossen aufbewahren.

Wichtig: Täglich frisches, kaltes Wasser ohne Kohlensäure in den Wassertank füllen. Es sollen immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein.

Tipp: Tasse(n), vor allem kleine, dickwandige Espressotassen, z. B. mit Heißwasser vorwärmen.

Bei einigen Einstellungen wird der Kaffee in zwei Schritten zubereitet (siehe Kapitel „Aroma Double Shot“ und „Zwei Tassen auf einmal“). Bitte warten, bis der Vorgang komplett abgeschlossen ist.

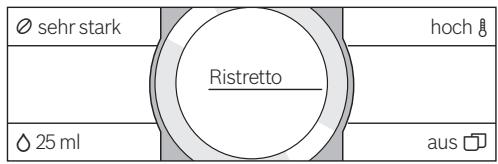

Getränkeauswahl

Durch Drehen des Bedienrings können verschiedene Getränke ausgewählt werden: Das Symbol und die Bezeichnung für das ausgewählte Getränk werden im Infodisplay in der Mitte angezeigt.

Die aktuell eingestellten Werte, z. B. für Kaffeestärke und Kaffeetemperatur, werden in den Touchplays links und rechts angezeigt.

Folgende Getränke können gewählt werden:

Ristretto

Espresso

Espresso Macchiato

Caffe Crema

Cappuccino

Latte Macchiato

Milchkaffee

Milchschaum

Warme Milch

Heißwasser

Das gewählte Getränk kann mit den voreingestellten Werten direkt zubereitet oder vorher an den individuellen Geschmack angepasst werden.

Ist das Gerät mit Home Connect verbunden, können in der App zusätzliche Getränke aus der „Coffeeworld“ ausgewählt und angepasst werden. Das zuletzt in der App ausgewählte „Coffeeworld“-Getränk wird im Display angezeigt und kann auch direkt am Gerät angepasst und bezogen werden.

Getränkeanpassung

Durch Berühren eines der angezeigten Felder im Touchdisplay, z. B. [Ø], wird das Feld aktiviert, [Ø] wird rot.

Durch Drehen des Bedienrings wird die Einstellung verändert. Feld [0] erneut berühren, um die Einstellung zu speichern.

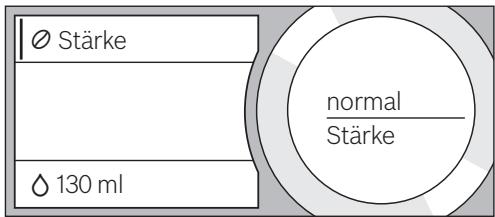

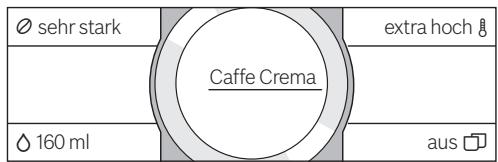

Ein Beispiel:

Die Werte für eine Tasse „Caffè Crema“ lassen sich wie folgt verändern:

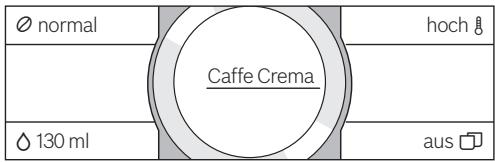

Den Bedienring drehen und „Caffè Crema“ auswählen.

Das Feld, z. B. [0], zum Aktivieren berühren, [0] leuchtet rot.

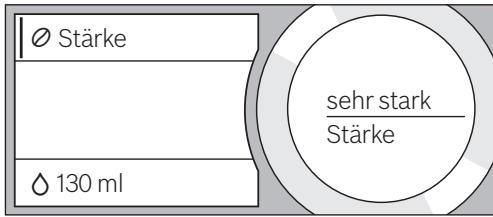

Den Bedienring drehen und die gewünschte Kaffeestärke im Infodisplay in der Mitte einstellen, z. B. auf „sehr stark“.

Das Feld [0] berühren.

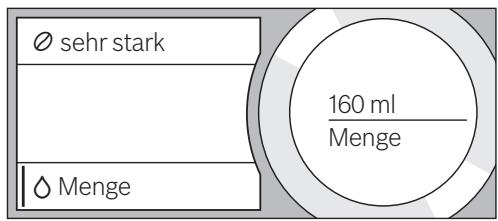

Den Bedienring drehen und die gewünschte Kaffeemenge z.B. 160 ml einstellen.

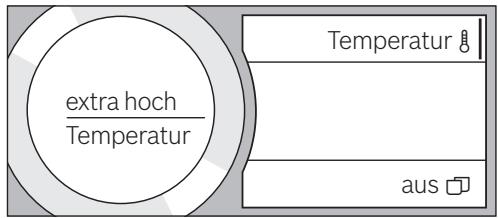

Das Feld [8] berühren. Den Bedienring drehen und die gewünschte Temperatur, z. B. „extra hoch“ einstellen.

Die Einstellungen werden durch Berühren des aktiven Feldes oder durch Starten des Getränkebezugs gespeichert.

i Je nach Getränkeart entsprechend sich die Einstellmöglichkeiten. Für Kaffeegetränke kann z.B. die Kaffeestärke, Temperatur und Kaffeemenge eingestellt werden, für Milch nur die Füllmenge.

Folgende Einstellungen sind möglich: Kaffeestärke

sehr mild

mild

normal

stark

sehr stark

Double Shot

Double Shot +

Double Shot++

Aroma Double Shot

Je länger der Kaffee gebrüht wird, desto mehr Bitterstoffe und unerwünschte Aromen werden gelöst. Geschmack und Bekömmlichkeit des Kaffees werden dadurch beeinträchtigt. Für extra starken Kaffee verfügt das Gerät deswegen über eine spezielle Aroma Double Shot-Funktion. Nach der Hälfte der zubereiteten Menge werden erneut Kaffeebohnen gemahlen und gebrüht, so dass jeweils nur die wohlschmeckenden und gut bekömmlichen Aromastoffe gelöst werden.

Für Ristretto, Espresso Macchiato und die Zubereitung mit gemahlenem Kaffee ist die Funktion Aroma Double Shot nicht verfügbar.

Füllmenge

Die Füllmenge ist je nach Getränkeart unterschiedlich und kann in ml-Schritten eingestellt werden.

Die ausgegebene Füllmenge kann, je nach Milchqualität, schwanken.

Getränketemperatur

Werte für Kaffeegetränke:

normal

hoch

extra hoch

Werte für Heißwasser:

70 °C Weißtee

80 °C Grüntee

90 °C Schwarztee

Max Früchtetee

i Erfolgt ca. 30 Sekunden keine Bedienung am Gerät, verlässt das Gerät automatisch den Einstellmodus. Die erfolgten Einstellungen werden automatisch gespeichert.

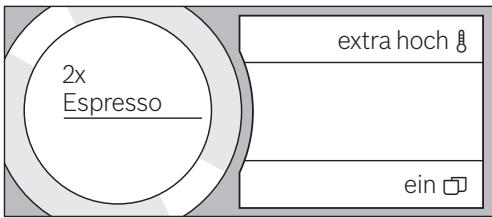

Zwei Tassen auf einmal

Durch Berühren von [□] werden zwei Tassen des ausgewählten Getränks gleichzeitig zubereitet. Die Einstellung wird als Text z.B. „2x Espresso“ angezeigt.

[□] berühren.

Zwei Tassen links und rechts unter den Getränkeauslauf stellen. - [D] betätigen, um den Bezug zu starten. Das ausgewählte Getränk wird zubereitet und läuft anschließend in die beiden Tassen.

Das Getränk wird in zwei Schritten (zwei Mahlvorgänge) zubereitet. Bitte warten, bis der Vorgang komplett abgeschlossen ist.

Für die Einstellungen "Aroma Double Shot" oder „Kaffeepulver“ ist der Bezug von zwei Tassen auf einmal nicht möglich.

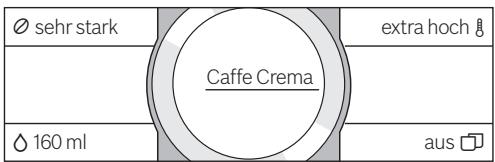

Zubereitung mit Kaffeebohnen

Das Gerät muss betriebsbereit sein.

Eine Tasse unter den Getränkeauslauf stellen. Den Bedienring drehen und „Ristretto“, „Espresso“ oder „Caffè Crema“ auswählen.

In den Displays werden das gewählte Getränk sowie die voreingestellten Werte für dieses Getränk angezeigt.

Die Einstellungen können wie im Kapitel „Getränkeanpassung“ beschrieben verändert werden.

• [D] betätigen, um den Bezug zu starten. Der Kaffee wird gebrüht und läuft anschließend in die Tasse.

Durch erneutes Betätigen von [D] kann der Getränkebezug vorzeitig gestoppt werden.

Zubereitung mit Milch

Dieser Kaffeevollautomat besitzt einen integrierten Getränkeauslauf. Damit können Kaffeegetränke mit Milch oder auch Milchschaum und warme Milch zubereitet werden.

Verbrennungsgefahr! Der Getränkeauslauf wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Milchbehälter

Der Milchbehälter ist speziell zum Gebrauch in Verbindung mit diesem Kaffeevollautomaten entwickelt worden. Er ist ausschließlich für die Benutzung im Haushalt und zur Aufbewahrung von Milch im Kühlschrank gedacht. Der isolierende Behälter hält die kalte Milch eine Stunde kühl.

Wichtig: Tassen oder Gläser vor dem Öffnen der Tür entnehmen, sie könnten herunterfallen.

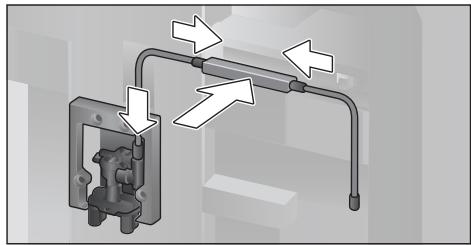

Anschluss des Milchbehälters oder eines Milchkartons:

Gerätetür öffnen. Abdeckung des Getränkeauslaufs nach vorne abnehmen. ■ Milchschläuche und Verbindungsteil wie abgebildet anschließen und befestigen.

Abdeckung von vorne fest auf den Getränkeauslauf aufsetzen. Das Ansaugrohr anstecken und in den Milchbehälter oder einen Milchkarton einführen.

Gerätetür schließen.

Getrocknete Milchreste sind schwer zu entfernen, deshalb unbedingt reinigen (siehe Kapitel „Milchsystem reinigen").

Kaffeegetränke mit Milch

Tasse oder Glas unter den Getränkeauslauf stellen. Den Bedienring drehen und "Espresso Macchiato", "Cappuccino", "Latte Macchiato" oder „Milchkaffee" auswählen.

In den Displays werden das gewählte Getränk sowie die voreingestellten Werte für dieses Getränk angezeigt.

Die Einstellungen können wie im Kapitel „Getränkeanpassung" beschrieben verändert werden.

• [D] betätigen, um den Bezug zu starten. Zuerst wird Milch in die Tasse bzw. das Glas ausgegeben. Anschließend wird der Kaffee gebrüht und läuft in die Tasse bzw. das Glas.

Durch erneutes Betätigen von [▷] kann der aktuelle Schritt des Vorgangs vorzeitig gestoppt werden.

Milchschaum oder warme Milch

Tasse oder Glas unter den Getränkeauslauf stellen. Den Bedienring drehen und „Milchschaum“ oder „Warme Milch“ auswählen.

Die Einstellungen können wie im Kapitel „Getränkeanpassung“ beschrieben verändert werden.

• [D] betätigen, um den Bezug zu starten. Milchschaum oder warme Milch fließt aus dem Getränkeauslauf.

Durch erneutes Betätigen von [D] kann der Vorgang vorzeitig gestoppt werden.

Zubereitung mit gemahlenem Kaffee

Bei der Zubereitung mit gemahlenem Kaffee ist die Einstellung der Kaffee-Stärke und der Bezug von zwei Tassen auf einmal nicht verfügbar.

Wichtig: Tassen oder Gläser vor dem Öffnen der Tür entnehmen, sie könnten herunterfallen.

Das Gerät muss betriebsbereit sein.

Die Gerätetür öffnen. Die Pulverschublade entnehmen. Die Pulverschublade muss trocken sein. Kaffeepulver einfüllen (maximal 2 gestrichene Pulverlöffel); nicht festdrücken.

Achtung!

Keine ganzen Bohnen oder löslichen Kaffee einfüllen.

Die Pulverschublade einsetzen. Die Gerätetür schließen.

Wird innerhalb von 90 Sekunden kein Kaffee bezogen, entleert sich die Brühkammer automatisch, um eine Überfüllung zu vermeiden. Das Gerät spült.

Tasse unter den Getränkeauslauf stellen. Den Bedienring drehen und ein Kaffeegetränk oder ein Kaffeegetränk mit Milch auswählen.

In den Displays werden das gewählte Getränk, ein Pulverlöffel sowie die voreingestellten Werte für dieses Getränk angezeigt.

Die Einstellungen können wie im Kapitel „Getränkanpassung“ beschrieben verändert werden.

Für Kaffeegetränke mit Milch die Hinweise im Kapitel „Zubereitung mit Milch“ beachten.

• [D] betätigen, um den Bezug zu starten. Der Kaffee wird gebrüht und läuft anschließend in die Tasse. Bei der Auswahl von Kaffeegetränken mit Milch wird zuerst Milch ausgegeben und anschließend der Kaffee gebrüht.

Für ein weiteres Getränk mit gemahlenem Kaffee den Vorgang wiederholen.

Heißwasser beziehen

Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

Das Gerät muss betriebsbereit sein.

■ Milchschlauch vom Milchbehälter abziehen. ■ Milch- oder Kaffeereste am Auslauf entfernen. Tasse oder Glas unter den Getränkeauslauf stellen. Den Bedienring drehen und Heißwasser auswählen.

Die Einstellungen können wie im Kapitel „Getränkanpassung“ beschrieben verändert werden.

[ ] betätigen, um den Bezug zu starten. ■ Wird der Milchbehälter im Gerät erkannt, erscheint folgende Meldung: „Milchschlauch vom Milchbehälter getrennt?“. Falls noch angeschlossen, den Milchschlauch abziehen und [Ja] im Display berühren.

Heißes Wasser fließt aus dem Getränkeauslauf. Durch erneutes Betätigen von [ ] kann der Vorgang vorzeitig gestoppt werden.

Personalisierte Getränke

Durch Berühren von [☆] öffnet sich die Auswahl für personalisierte Getränke. Es können bis zu 8 Speicherplätze genutzt werden. Häufig bezogene Lieblingsgetränke können hier mit all ihren Einstellungen gespeichert werden.

Durch Berühren von [☆] kann das Menü jederzeit ohne Speichern verlassen werden.

Getränk anlegen oder ändern

[☆] berühren. Es erscheint die Auswahl der Speicherplätze. Den Bedienring drehen und einen leeren Speicherplatz (leeres Glas) zum Anlegen oder einen belegten Speicherplatz zum Ändern oder Löschen eines Lieblingsgetränks auswählen. ■ Bei einem leeren Speicherplatz [Neu] oder bei einem belegten Speicherplatz [Details] auswählen.

Es erscheint das Menü für die Anpassung der Getränke. Das zuletzt bezogene Getränk wird mit den zuletzt ausgewählten Einstellungen angezeigt.

Falls nicht das zuletzt ausgegebene Getränk gespeichert werden soll, den Bedienring drehen und ein anderes Getränk auswählen. Jeweils die Einstellung berühren, die geändert werden soll, den Bedienring drehen und die Werte an die eigenen Wünsche anpassen.

Je nach Auswahl erscheinen weitere Einstellmöglichkeiten.

[Weitere Details | Speichern] berühren, um weitere Einstellungen vorzunehmen.

Bei Milchgetränken kann das Mischungsverhältnis von Kaffee und Milch eingestellt werden. Die Einstellungen können unter einem individuellen Namen gespeichert werden. [Name] berühren. Die Maske für die Eingabe des Namens erscheint.

Zurück zu Details	Anna m	Buchstabenlöschen
		Buchstaben übernehmen
Name		Speichern

Den Bedienring drehen und einen Buchstaben oder ein Symbol auswählen. [Buchstaben übernehmen] zum Bestätigen des ausgewählten Buchstabens oder [Buchstaben löschen] zum Löschen berühren. Weitere Buchstaben oder Symbole auswählen und bestätigen. Mit [Speichern] wird die Eingabe übernommen. Es erscheint das Auswahlmenü. [☆] berühren, um das Menü zu verlassen.

Getränk löschen

[☆] berühren. Den Bedienring drehen und den belegten Speicherplatz auswählen. [Details] und [Weitere Details | Speichern] berühren. [Getränk löschen] und anschließend [Löschen] berühren.

Der Speicherplatz ist wieder frei.

Personalisiertes Getränk auswählen und beziehen

[☆] berühren. Es erscheint die Auswahl der Speicherplätze. Den Bedienring drehen und den gewünschten Speicherplatz auswählen. Tasse oder Glas unter den Getränkeauslauf stellen. [ ] betätigen, um den Bezug zu starten.

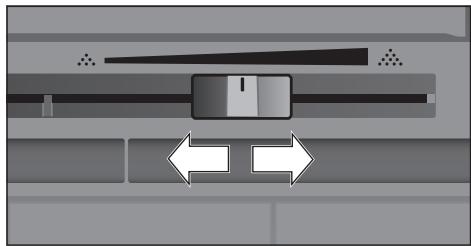

Mahlgrad einstellen

Dieser Kaffeevollautomat besitzt ein einstellbares Mahlwerk. Damit kann der Mahlgrad des Kaffees individuell verändert werden.

Die Gerätetür öffnen. Mit dem Schieber die Mahlgradeinstellung zwischen fein gemahlenem Kaffee und grob gemahlenem Kaffee wählen.

Die Gerätetür wieder schließen.

i Bei dunkel gerösteten Bohnen einen feineren, bei helleren Bohnen einen gröberen Mahlgrad einstellen.

Tipp: Nur keine Veränderungen der Mahlgradeinstellung vornehmen.

Die neue Einstellung macht sich erst ab der zweiten Tasse Kaffee bemerkbar.

Erscheint im Display die Meldung "Mahlgrad gröber stellen", werden die Kaffeebohnen zu fein gemahlen. Den Mahlgrad gröber stellen.

Kindersicherung

Um Kinder vor Verbrühungen und Verbrennungen zu schützen, kann das Gerät gesperrt werden.

[ ] mindestens 4 Sekunden berühren. Im Display erscheint kurz „Kindersicherung aktiviert". Nun ist keine Bedienung mehr möglich, nur [] kann betätigt werden. Um die Kindersicherung zu deaktivieren, [9] mindestens 4 Sekunden berühren. Im Display erscheint kurz „Kindersicherung deaktiviert".

Menü

Das Menü dient dazu, Einstellungen individuell zu ändern, Informationen abzurufen oder Vorgänge zu starten.

Durch Berühren von [J] das Menü öffnen.

In den Touchdisplays erscheinen die verschiedenen Einstellmöglichkeiten, im runden Infodisplay die aktuelle Einstellung.

Navigation im Menü:

Durch Berühren von z. B. Sprache wird die entsprechende Einstellmöglichkeit aktiviert und rot markiert.

Den Bedienring drehen und die Einstellungen, z. B. „Deutsch“, vornehmen. Durch Berühren von [Weiter] erscheinen weitere Einstellmöglichkeiten.

Sprache	Deutsch	Beleuchtung
Wasserhärte		Helligkeit Beleuchtung
Ausschalten nach		Weiter>

Zum Beispiel:

Automatisches Ausschalten des Geräts auf 15 Minuten einstellen:

[ ] berühren. Das Menü wird geöffnet. [Ausschalten nach] berühren, das Feld ist rot markiert. Den Bedienring drehen und „00h15m“ auswählen. [ ] berühren. Es erscheint [Speichern] und [Nicht speichern]. [Speichern] berühren. Die Einstellung ist gespeichert.

Im Display erscheint die Getränkeauswahl.

i Durch Berühren von [ ] kann das Menü jederzeit verlassen werden. Wenn ca. 30 Sekunden keine Eingabe erfolgt ist, schließt sich das Menü automatisch, die Einstellungen sind nicht gespeichert.

Folgende Einstellungen können vorgenommen werden:

Sprache

Einstellung der Sprache, in der die Displaytexte angezeigt werden.

Wasserhärte

Einstellung auf die örtliche Wasserhärte.

Es kann von Stufe „1 (weich)“ bis „4 (sehr hart)“ gewählt werden. Die voreingestellte Wasserhärte ist „4 (sehr hart)“.

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss.

Die Wasserhärte kann mit dem beiliegenden Teststreifen festgestellt oder bei der örtlichen Wasserversorgung nachgefragt werden. Ist im Haus eine Wasserenthärtungsanlage installiert, bitte „Enthärtungsanlage“ einstellen.

Wasserfilter

Wird ein Wasserfilter eingesetzt, erneuert bzw. entnommen, muss entsprechend im Menü die Einstellung „einsetzen“, „erneuern“ oder „entfernen“ vorgenommen werden.

Ein Wasserfilter vermindert Kalkablagerungen, reduziert Verunreinigungen im Wasser und verbessert den Kaffeegeschmack. Wasserfilter sind über den Handel oder den Kundendienst erhältlich (siehe Kapitel „Zubehör“).

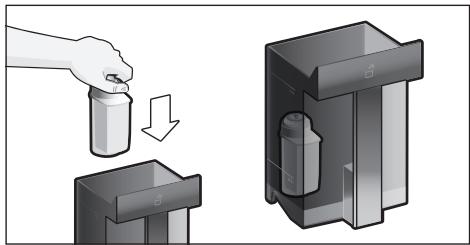

Wasserfilter einsetzen oder erneuern: Bevor ein neuer Wasserfilter verwendet werden kann, muss dieser gespült werden.

Den Bedienring drehen und entweder „einsetzen“ oder „erneuern“ auswählen.

Wasserfilter fest in die Aussparung des Wassertanks eindrücken.

■ Wassertank bis zur Markierung „max“ mit Wasser füllen. ■ Milchschlauch vom Milchbehälter abziehen und die Tür schließen.

Achtung: Beim Schließen der Tür den Schlauch nicht einklemmen.

Einen Behälter mit 0,5 l Fassungsvermögen unter den Auslauf stellen. - [D] betätigen.

Wasser fließt nun durch den Filter, um ihn zu spülen.

Anschließend das Gefäß entleeren.

Das Gerät ist wieder betriebsbereit.

Durch das Spülen des Filters ist gleichzeitig die Einstellung für die Anzeige Filterwechsel aktiviert worden.

Nach Anzeige „Wasserfilter wechseln“ oder spätestens nach 2 Monaten ist die Wirkung des Filters erschöpft. Er ist aus hygienischen Gründen und damit das Gerät nicht verkalkt (Gerät kann Schaden nehmen) auszutauschen.

Wird kein neuer Filter eingesetzt, die Einstellung „entfernen“ auswählen und [D] betätigen.

Es erscheint „Filter entfernen, Wassertank wieder einlegen, Tür schreiben".

Wurde das Gerät längere Zeit nicht benutzt (z. B. Urlaub), sollte der eingesetzte Filter vor dem ersten Gebrauch des Gerätes gespült werden. Dazu einfach eine Tasse Heißwasser beziehen.

Ausführliche Informationen zum Wasserfilter können in der beiliegenden Filteranleitung nachgelesen werden.

Home Connect

Einstellungen für Verbindung mit WLAN-Netzwerk (Heimnetzwerk) und mobilen Endgeräten (siehe Kapitel „Home Connect").

Ausschalten nach

Einstellung der Zeitspanne, nach der das Gerät nach der letzten Getränkezubereitung automatisch spült und ausschaltet.

Es können Werte von 15 Minuten bis zu 8 Stunden ausgewählt werden. Die voreingestellte Zeit ist 30 Minuten.

Beleuchtung

Einstellung der Beleuchtung des Getränkeauslaufs. Es kann „an“, „bei Bezug“ oder „aus“ gewählt werden.

Helligkeit Beleuchtung

Einstellung der Helligkeit der Beleuchtung des Getränkeauslaufs. Es kann von Stufe 1" bis Stufe 10" gewählt werden.

Helligkeit Display

Einstellung der Helligkeit des Displays.

Tastentöne

Ein- oder Ausschalten der Signaltöne.

Uhranzeige

Anzeigemöglichkeit für Uhrzeit „Aus“ oder „Digital“ (ein). Die Einstellung dazu kann im Menüpunkt Uhrzeit vorgenommen werden.

Wird das Gerät mit dem Netzschalter ausgeschaltet oder bei Stromausfall geht die Einstellung für die Uhrzeit verloren.

Uhrzeit

Einstellung der aktuellen Uhrzeit.

Frostschutz

Serviceprogramm, um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden.

Das Gerät wird darauf vollständig entleert.

Den Wassertank leeren und wieder einsetzen.

■ Wenn vorhanden, Milchbehälter entnehmen und Tür schließen. Das Gerät entleert automatisch das Leitungssystem. Die Tropfschale entleeren und wieder einsetzen.

Getränke-Info

Anzeige, wie viele Getränke seit der Inbetriebnahme zubereitet wurden.

Werkseinstellung

Zurücksetzen aller eigenen Einstellungen auf den Auslieferungszustand.

Durch Berühren von [Wiederherstellen] entweder bestätigen oder mit [Nicht wiederherstellen] abbrechen.

Home Connect

Dieser Kaffeevollautomat ist Wi-Fi-fähig und über ein mobiles Endgerät (z. B. Tablet PC, Smartphone) fernsteuerbar. Die Home Connect App bietet zusätzliche Funktionen, die das vernetzte Gerät optimal ergänzen. Wird das Gerät nicht mit dem WLAN-Netzwerk (Heimnetzwerk) verbunden, funktioniert das Gerät wie ein Kaffeevollautomat ohne Netzwerkanbindung und ist wie gewohnt über das Display bedienbar.

Wichtiger Hinweis:

Der Router des Heimnetzwerks muss im 2,4 GHz Frequenzbereich betrieben werden. Bitte überprüfen und ggf. einstellen.

Die Verfügbarkeit der Home Connect Funktion ist abhängig von der Verfügbarkeit der Home Connect-Dienste in Ihrem Land. Die Home Connect-Dienste sind nicht in jedem Land verfügbar. Weitere Informationen hierzu finden Sie unter www.home-connect.com.

Bitte die Sicherheitshinweise am Anfang dieser Gebrauchsanweisung beachten und sicherstellen, dass diese auch dann eingehalten werden, wenn Sie das Gerät über die Home Connect App bedienen und damit nicht zu Hause sind. Bitte auch die Hinweise in der Home Connect App beachten.

Die Bedienung am Gerät hat jederzeit Vorrang, in dieser Zeit ist die Bedienung über die Home Connect App nicht möglich.

Einrichten

Um Einstellungen über Home Connect durchführen zu können, muss die Home Connect App auf einem mobilen Endgerät (z. B. Tablet PC, Smartphone) installiert sein. Bitte dazu die mitgelieferten Unterlagen von Home Connect beachten. Den durch die App vorgegebenen Schritten folgen, um die Einstellungen vorzunehmen. Die Anmeldung des Geräts im WLAN-Netzwerk kann bei der Erstinbetriebnahme des Kaffeevollautomaten direkt oder über das Menü erfolgen (zuerst [9] berühren, um das Menü zu öffnen):

[Home Connect] berühren. [Wi-Fi] berühren, um die Funkverbindung zu starten. Im Display erscheint „Wi-Fi ein". [Netzwerk verbinden] berühren. Es erscheint die Auswahl [Automatisch verbinden] und [Manuell verbinden].

Verfügt der Router über eine WPS-Funktionalität, bitte [Automatisch verbinden] auswählen.

Automatisch verbinden im WLAN-Netzwerk (Heimnetzwerk)

[Automatisch verbinden] berühren. Im Display erscheint [Netzwerkverbindung automatisch]. - Innerhalb von zwei Minuten die WPS Taste am Heimnetzwerk-Router drücken und warten bis im Display des Kaffeevollautomaten "Netzwerkverbindung erfolgreich" erscheint. Die App auf dem mobilen Endgerät öffnen. [Mit App verbinden] berühren. Der Kaffeevollautomat verbindet sich mit der App. Warten, bis im Display [Mit App verbinden erfolgreich] kurz aufleuchtet.

[Fernstart] berühren. Es erscheint eine Warnmeldung. [Weiter] berühren und die Warnmeldung lesen. [Bestätigen] berühren.

Mit dem mobilen Endgerät kann der Kaffeevollautomat nun in vollem Funktionsumfang über die App genutzt werden.

Bei Auswahl [Fernstart] - [deaktiviert] werden ausschließlich die Betriebszustände des Kaffeevollautomaten in der Home Connect App angezeigt. Es können Einstellungen vorgenommen, aber kein Getränkebezug gestartet werden.

Manuell verbinden im WLAN-Netzwerk (Heimnetzwerk)

[Manuell verbinden] berühren. Der Kaffeevollautomat richtet ein eigenes WLAN-Netzwerk ein, auf das mit Tablet oder Smartphone zugegriffen werden kann. Im Display stehen die SSID (der Name) und der Key (das Passwort) dieses Netzwerks. Das mobile Endgerät am Kaffeevollautomaten-Netzwerk mit der SSID "HomeConnect" und dem Key "HomeConnect" anmelden. Die App auf dem mobilen Endgerät starten und den Anweisungen für die Netzwerkanmeldung in der App und in den mitgelieferten Unterlagen von Home Connect folgen.

Der Anmeldevorgang ist abgeschlossen, wenn "Netzwerkverbindung erfolgreich" im Display des Kaffeevollautomaten kurz aufleuchtet.

[Mit App verbinden] berühren. Zusätzlich muss auf dem mobilen Endgerät die App geöffnet werden. Der Kaffeevollautomat verbindet sich mit der App. Warten, bis im Display [Mit App verbinden erfolgreich] kurz aufleuchtet. [Fernstart] berühren. Es erscheint eine Warnmeldung.

[Weiter] berühren und die Warnmeldung lesen. [Bestätigen] berühren.

Mit dem mobilen Endgerät kann der Kaffeevollautomat nun in vollem Funktionsumfang über die App genutzt werden.

Bei Auswahl [Fernstart] - [deaktiviert] werden ausschließlich die Betriebszustände des Kaffeevollautomaten in der Home Connect App angezeigt. Es können Einstellungen vorgenommen, aber kein Getränkebezug gestartet werden.

Wi-Fi ein- und ausschalten

Wi-Fi kann nach Bedarf „ein“ oder „aus“ (z. B. bei Urlaub) geschaltet werden.

Nach Ausschalten bleiben die Netzwerkinformationen erhalten.

Nach Einschalten eine Sekunde warten, bis sich der Kaffeevollautomat wieder mit dem WLAN-Netzwerk verbunden hat.

Im vernetzten Bereitschaftsbetrieb benötigt das Gerät max. 2 W.

[β] berühren, um das Menü zu öffnen. [Home Connect] berühren. [Wi-Fi] berühren, um das Funkmodul ein- bzw. auszuschalten.

Weitere Einstellungen

Home Connect kann jederzeit den individuellen Bedürfnissen angepasst werden. Hinweis: Der Kaffeevollautomat muss mit dem WLAN-Netzwerk verbunden sein.

Verbindung trennen

Der Kaffeevollautomat kann jederzeit vom WLAN-Netzwerk getrennt werden.

Wenn der Kaffeevollautomat vom WLAN-Netzwerk getrennt ist, ist keine Bedienung per Home Connect möglich.

[ ] berühren, um das Menü zu öffnen. [Home Connect] berühren. [Vom Netzwerk trennen] berühren.

Die Verbindung zu Netzwerk und App ist getrennt. Wi-Fi und Fernstart sind ausgeschaltet.

Informationen zum WLAN-Netzwerk werden gelöscht.

Mit App verbinden

Die Home Connect App kann auf beliebig vielen mobilen Endgeräten installiert und diese mit dem Kaffeevollautomaten verbunden werden.

Der Kaffeevollautomat muss bereits mit dem WLAN-Netzwerk verbunden sein.

Die App auf dem mobilen Endgerät öffnen. [β] berühren, um das Menü zu öffnen. [Home Connect] berühren. [Mit App verbinden] berühren, um das Gerät mit der App zu verbinden.

Fernstart

Soll z.B. ein Getränkebezug am Kaffeevollautomaten über ein mobiles Endgerät gestartet werden, muss der Fernstart aktiviert werden.

Verbrennungsgefahr!

Bei unbeaufsichtigtem Fernstart konnten sich Dritte Verbrühungen zuziehen, falls sie während der Getränkeausgabe unter den Kaffeeauslauf fassen. Stellen Sie daher sicher, dass bei einem unbeaufsichtigten Fernstart keine Personen, insbesondere keine Kinder, oder Sachen gefährdet werden.

Das Textfeld [Fernstart] ist nur sichtbar, wenn die Verbindung mit Home Connect erfolgreich abgeschlossen wurde.

Ist der Fernstart ausgeschaltet, werden ausschließlich die Betriebszustände des Kaffeevollautomaten in der Home Connect App angezeigt.

[β] berühren, um das Menü zu öffnen. [Home Connect] berühren. [Fernstart] berühren, um die Funktion Fernstart „ein“ bzw. „aus“ zu schalten.

Geräte Info

Anzeige für Netzwerk- und Geräteinformationen

[β] berühren, um das Menü zu öffnen. [Home Connect] berühren. [Geräte Info] berühren. Es erscheinen für einige Sekunden SSID, IP, MAC-Adresse und Seriennummer des Geräts.

Display

Im Display wird in der rechten oberen Ecke der Status für Home Connect durch ein Symbol angezeigt:

Mit Netzwerk verbunden

Mit Netzwerk nicht verbunden

Keine Verbindung zu Server

Ferndiagnose

Bei Störungen kann der Kundendienst über die Ferndiagnose auf Ihr Gerät zugreifen. Kontaktieren Sie den Kundendienst und stellen Sie sicher, dass Ihr Gerät mit dem Home Connect-Server verbunden ist, und prüfen Sie, ob der Ferndiagnose-Dienst in Ihrem Land verfügbar ist.

Für weitere Informationen und zur Verfügbarkeit des Ferndiagnose-Dienstes in Ihrem Land besuchen Sie bitte den Hilfe & Support-Bereich der Home Connect-Website Ihres Landes: www.home-connect.com

Hinweis zum Datenschutz

Mit der erstmaligen Verbindung des Kaffeevollautomaten mit einem an das Internet angebundenen WLAN-Netzwerk übermittelt der Kaffeevollautomat nachfolgende Kategorien von Daten an den Home Connect Server (Erstregistrierung):

Eindeutige Gerätekennung (bestehend aus Geräteschlüsseln sowie der MAC-Adresse des verbauten Wi-Fi-Kommunikationsmoduls). - Sicherheitszertifikat des Wi-Fi-Kommunikationsmoduls (zur informationstechnischen Absicherung der Verbindung). Die aktuelle Software- und Hardwareversion des Kaffeevollautomaten.

Status eines eventuell vorangegangenen Rücksetzens auf Werkseinstellungen. Diese Erstregistrierung bereitet die Nutzung der Home-Connect-Funktionalitäten vor und ist erst zu dem Zeitpunkt erforderlich, zu dem Sie Home-Connect-Funktionalitäten erstmals nutzen möchten.

Bitte beachten Sie, dass die Home-Connect-Funktionalitäten nur in Verbindung mit der Home-Connect-App nutzbar sind. Informationen zum Datenschutz können in der Home-Connect-App abgerufen werden.

Konformitätserklärung

Hiermit erklärt die Robert Bosch Hausgeräte GmbH, dass sich das Gerät mit Home-Connect-Funktionalität in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine ausführliche RED-Konformitätserklärung finden Sie im Internet unter www.bosch-home.com auf der Produktseite Ihres Gerätes bei den zusätzlichen Dokumenten.

2,4-GHz-Band: 100 mW max.

Pflege und tägliche Reinigung

Stromschlaggefahr!

Das Gerät niemals in Wasser tauchen. Keinen Dampfreiniger benutzen.

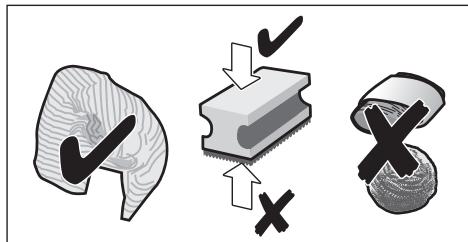

Das Gehäuse mit einem weichen, feuchten Tuch abwischen. Das Bedienfeld mit einem Mikrofasertuch reinigen. Keine alkohol- oder spiritushaltigen Reinigungsmittel verwenden.

Keine scheuernden Tücher oder Reinigungsmittel verwenden.

Rückstände von Kalk, Kaffee, Milch, Reinigungs- und Entkalkungslösung immer sofort entfernen. Unter solchen Rückständen kann sich Korrosion bilden.

Neue Schwammtücher können mit Salzen behaftet sein. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen.

• Tür öffnen und Tropfschale nach vorne herausziehen. Abdeckung Tropfschale und Kaffeesatzbehälter entnehmen.
• Einzelteile entleeren, reinigen und trocknen.

Wichtig: Tropfschale und Kaffeesatzbehälter sollten regelmäßig geleert und gereinigt werden, um Ablagerungen zu vermeiden.

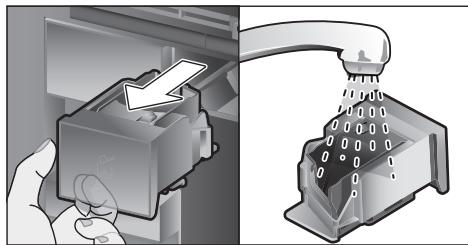

Pulverschublade entnehmen, unter fließendem Wasser reinigen und gut trocknen.

Innenraum des Gerätes (Aufnahme Tropfschale und Pulverschublade) und Auffangschale auswischen und trocknen. Die trockenen Teile wie z.B. Pulverschublade einsetzen.

Die folgenden Bauteile nicht in den Geschirrspüler geben:

Zubehörschublade, Wassertank, Deckel Wassertank, Abdeckung Getränkeauslauf, Bohnenbehälter, Deckel Bohnenbehälter, Verbindungsteil Metall, Pulverschublade, Schutzdeckel Brüheinheit, Brüheinheit und Milchbehälter.

Die folgenden Bauteile sind für den Geschirrspüler geeignet:

Tropfblech, Auffangschale, Tropfschale, Abdeckung Tropfschale, Kaffeesatzbehälter, Milchschläuche, Ansaugrohre, Einzelteile Getränkeauslauf, Pulverlöffel und Einzelteile Milchbehälter-Deckel.

Wenn das Gerät in kaltem Zustand eingeschaltet oder nach Bezug von Kaffee ausgeschaltet wird, spült das Gerät automatisch. Das System reinigt sich damit selbst.

Wichtig: Sollte das Gerät längere Zeit (z. B. Urlaub) nicht benutzt werden, das komplette Gerät einschließlich Milchsystem, Pulverschublade und Brüheinheit vorher gründlich reinigen.

Milchsystem reinigen

Das Milchsystem wird unmittelbar nach der Zubereitung eines Milchgetränks automatisch mit einem kurzen Dampfstoß gereinigt.

Tipp: Für eine besonders gründliche Reinigung kann das Milchsystem zusätzlich mit Wasser gespült werden (siehe Kapitel „Milchsystem spülen").

Wichtig: Das Milchsystem wöchentlich manuell reinigen, bei Bedarf auch öfter (siehe Kapitel „Milchsystem manuell reinigen").

Verbrennungsgefahr!

Der Getränkeauslauf wird sehr heiß. Nach Benutzung zuerst abkühlen lassen und erst dann berühren.

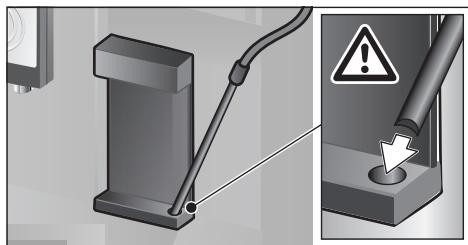

Milchsystem spülen

[...] berühren. [Milchsystem spülen] berühren, um das Programm auszuwählen. Tür öffnen und Ansaugrohr aus dem Milchbehälter entfernen. Das Ansaugrohr abwischen und das Ende des Ansaugrohrs in das Loch am Kaffeesatzbehälter einstecken.

Die Tür schließen. Dabei den Milchschlauch nicht einklemmen. Ein leeres Glas unter den Getränkeauslauf stellen. - [D] betätigen. Das Milchsystem wird mit Wasser gespült. Anschließend das Glas entleeren. [ ] zum Verlassen des Programms berühren.

Milchsystem manuell reinigen

Milchsystem zum Reinigen zerlegen:

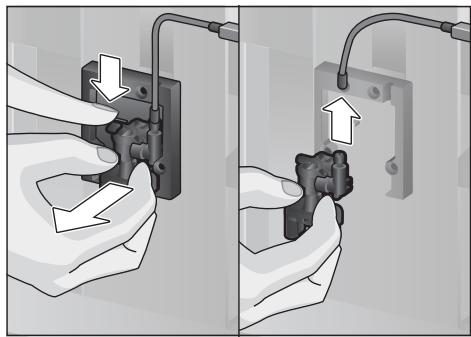

• Getränkeauslauf ganz nach unten schieben und die Abdeckung nach vorne entfernen. Den Schnapphebel links vom Getränkeauslauf nach unten drücken und den Getränkeauslauf gerade nach vorne herausziehen.

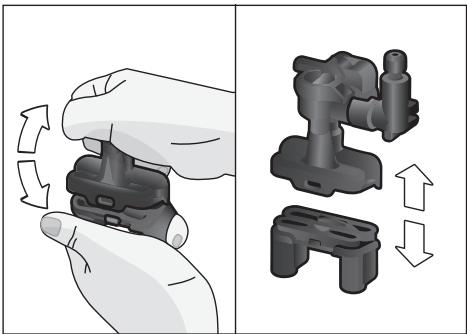

■ Milchschlauch abziehen. Oberteil und Unterteil des Getränkeauslaufs zerlegen.

■ Milchschläuche, Verbindungsteil und Ansaugrohr trennen.

Die Einzelteile mit Spüllauge und einem weichen Tuch reinigen. Alle Teile mit klarem Wasser spülen und abtrocknen. Die einzelnen Teile wieder zusammensetzen (siehe auch Kurzanleitung).

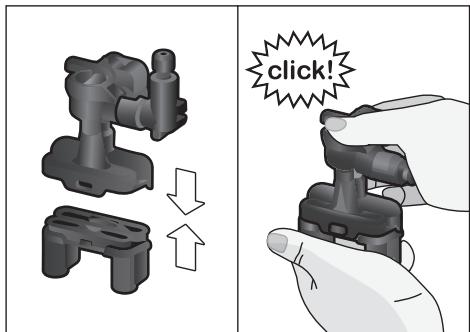

• Getränkeauslauf gerade von vorne auf die drei Anschlüsse fest aufstecken. Die Abdeckung aufsetzen.

Milchbehälter reinigen

Aus hygienischen Gründen muss der Milchbehälter regelmäßig gereinigt werden. Nur die Einzelteile des Deckels sind für den Geschirrspüler geeignet. Den Edelstahl-Milchbehälter mit einem milden Reinigungsmittel von Hand reinigen.

Brüheinheit reinigen

(siehe auch Kurzanleitung)

Zusätzlich zum automatischen Reinigungsprogramm sollte die Brüheinheit regelmäßig zum Reinigen entnommen werden.

Die Gerätetür öffnen. Mit dem Netzschalter [O/I] komplett ausschalten. Den Schutzdeckel der Brüheinheit abnehmen. Den Kaffeesatzbehälter herausnehmen. Die rote Verriegelung an der Brüheinheit ganz nach links auf schieben. Den Auswurfhebel ganz nach unten drücken. Die Brüheinheit wird gelöst. Die Brüheinheit an den Griffmulden fassen und vorsichtig herausnehmen.

Die Abdeckung der Brüheinheit abnehmen und die Brüheinheit unter fließendem Wasser gründlich reinigen.

Das Sieb der Brüheinheit unter dem Wasserstrahl gründlich reinigen.

Die Anschlusszapfen der Brüheinheit gründlich reinigen.

Wichtig: Ohne Spülmittel reinigen und nicht in den Geschirrspüler geben.

Den Geräteinnenraum mit einem feuchten Tuch gründlich reinigen, eventuell vorhandene Kaffeereste entfernen. ■ Brüheinheit und Geräteinnenraum trocken lassen.

Die Abdeckung wieder auf die Brüheinheit aufsetzen. Die Brüheinheit bis zum Anschlag in das Gerät schieben und auf die Mitte drücken bis sie hörbar einrastet.

Wichtig: Die rote Verriegelung muss vor dem Einsetzen ganz links auf ② stehen (siehe Abbildung E).

Den Auswurfhebel ganz nach oben drücken und die rote Verriegelung ganz nach rechts auf 品 schieben. Den Kaffeesatzbehälter einsetzen. Den Schutzdeckel wieder aufsetzen. Die Gerätetür schließen.

Service-Programme

(siehe auch Kurzanleitung)

In gewissen Zeitabständen erscheint im Display entweder

"Entkalkungsprogramm dringend durchführen!" oder

"Reinigungssprogramm dringend durchführen!" oder

"Calc'nClean Programm dringend durchführen!"

Das Gerät sollte unverzüglich mit dem entsprechenden Programm gereinigt oder entkalkt werden. Wahlweise können die Vorgänge Entkalken und Reinigen durch die Funktion Calc'nClean zusammengefasst werden (siehe Kapitel „Calc'nClean"). Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden.

Wichtig: Wird das Gerät nicht rechtzeitig entkalkt, erscheint „Entkalken notwendig, Gerät wird demnächst gesperrt". Den Entkalkungsvorgang nach Anweisung sofort durchführen. Ist das Gerät gesperrt, kann es erst wieder nach erfolgtem Entkalkungsvorgang bedient werden.

Um anzuzeigen, wie viele Getränke noch bezogen werden können, bevor ein Service-Programm durchgeführt werden muss, wie folgt vorgehen:

[ ] berühren

Es erscheinen die Serviceprogramme.

Der Zähler, z. B. „Entkalkungsprogramm notwendig in 28 Tassen“, gibt Auskunft darüber, wann das jeweilige Programm das nächste Mal durchzuführen ist.

Achtung!

Bei jedem Service-Programm Entkalkungs- und Reinigungsmittel nach Anleitung benutzen und die (jeweiligen) Sicherheitshinweise beachten.

Das Service-Programm keinesfalls unterbrechen!

Flüssigkeiten nicht trinken! Zum Entkalken niemals Zitronensäure, Essig oder Mittel auf Essigbasis verwenden. Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in die Pulverschublade einfüllen!

Wichtig:

Vor Start des jeweiligen Service-Programms (Entkalken, Reinigen oder Calc'nClean) die Brüheinheit entnehmen, nach Anweisung reinigen und wieder einsetzen.

Beim Schließen der Tür den Milchschlauch nicht einklemmen. Nach Beendigung des jeweiligen Service-Programms das Gerät mit einem weichen, feuchten Tuch abwischen, um Rückstände der Entkalkungs- und Reinigungslösung sofort zu entfernen. Unter solchen Rückständen kann sich Korrosion bilden.

Neue Schwammputztücher können mit Salzen bestehen. Salze können Flugrost am Edelstahl verursachen, deshalb die Tücher vor Benutzung unbedingt gründlich auswaschen.

Getränkeauslauf, Milchschläuche und Verbindungsstück gründlich reinigen.

Speziell entwickelte und geeignete Entkalkungs- und Reinigungsmittel sind über den Handel sowie den Kundendienst erhältlich (siehe Kapitel „Zubehör“).

Bei Verwendung eines Wasserfilters verlängern sich die Zeitabstände, bis ein Entkalkungsprogramm durchgeführt werden muss.

Entkalken

Dauer: ca. 21 Minuten.

[...] berühren.

[Entkalken] berühren, um das Programm auszuwählen.

Das Display führt durch das Programm.

Tropfschalen leeren und wieder einsetzen

Wasserfilter entfernen (falls vorhanden) und [D] betätigen

Lauwarmes Wasser in den leeren Wassertank bis zur Markierung 0,5 l einfüllen und 1 Bosch Entkalkungstablette TCZ8002N darin auflösen.

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die entsprechende Aufforderung. Wasser ohne Kohlensäure nachfüllen und erneut [D] betätigen.

Das Ansaugrohr aus dem Milchbehälter entfernen, abwischen und das Ende des Ansaugrohrs in das Loch am Kaffeesatzbehälter einstecken. Die Gerätetür schließen. Einen Behälter mit 0,5 l Fassungsvermögen unter den Getränkeauslauf stellen. [ ] betätigen. Das Entkalkungsprogramm läuft jetzt ca. 19 Minuten. Den Behälter entfernen und [D] betätigen. Den Wassertank spülen und (falls entnommen) den Wasserfilter wieder einsetzen. Frisches Wasser bis zur Markierung „max“ einfüllen. Wassertank wieder einsetzen und Tür schließen.

Den Behälter wieder unter den Getränkeauslauf stellen. [ ] betätigen. Das Entkalkungsprogramm läuft jetzt ca. 2 Minuten und spült das Gerät. Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen. [ ] betätigen. Das Gerät ist fertig entkalkt und wieder betriebsbereit. - [...] berühren, um das Programm zu verlassen.

Reinigen

Dauer: ca. 5 Minuten.

[...] berühren. [Reinigen] berühren, um das Programm auszuwählen. Das Display führt durch das Programm. - Getränkeauslauf reinigen und wieder einsetzen, Tropfschalen leeren und wieder einsetzen. - Pulverschublade öffnen, eine Reinigungstablette einwerfen und Pulverschublade schließen. Die Gerätetür schließen. Einen Behälter mit 0,5 l Fassungsvermögen unter den Getränkeauslauf stellen. [ ] betätigen. Das Reinigungsprogramm läuft jetzt ca. 5 Minuten. Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen. [ ] betätigen. Das Gerät ist fertig gereinigt und wieder betriebsbereit. - [...] berühren, um das Programm zu verlassen.

Calc'nClean

Dauer: ca. 26 Minuten.

Calc'nClean kombiniert die Einzelfunktionen Entkalken und Reinigen. Liegt die Fälligkeit der beiden Programme nah beieinander, schlägt der Kaffeevollautomat automatisch dieses Serviceprogramm vor.

[...] berühren. [Calc'nClean] berühren, um das Programm auszuwählen. Das Display führt durch das Programm.

• Getränkeauslauf reinigen und wieder einsetzen, Tropfschalen leeren und wieder einsetzen. Pulverschublade öffnen, eine Reinigungstablette einwerfen und Pulverschublade schließen. Wasserfilter entfernen (falls vorhanden) und [D] betätigen. Lauwarmes Wasser in den leeren Wassertank bis zur Markierung „0,5 l“ einfüllen und 1 Bosch Entkalkungstablette TCZ8002Narin auflösen.

Ist zu wenig Entkalkungslösung im Wassertank, erscheint die entsprechende Aufforderung. Wasser ohne Kohlensäure nachfüllen und erneut [D] betätigen.

Das Ansaugrohr aus dem Milchbehälter entfernen, abwischen und das Ende des Ansaugrohrs in das Loch am Kaffeesatzbehälter einstecken. Die Gerätetür schließen. Einen Behälter mit 0,5 l Fassungsvermögen unter den Getränkeauslauf stellen. - [D] betätigen. Das Programm läuft jetzt ca. 19 Minuten. Den Behälter entfernen und [ ] betätigen. Den Wassertank spülen und (falls entnommen) den Wasserfilter wieder einsetzen. ■ Frisches Wasser bis zur Markierung „max“ einfüllen. Wassertank wieder einsetzen und Tür schließen. Den Behälter wieder unter den Getränkeauslauf stellen. - [D] betätigen. Das Programm läuft jetzt ca. 7 Minuten und spült das Gerät. Den Behälter entfernen, Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen. [ ] betätigen. Das Gerät ist fertig entkalkt, gereinigt und wieder betriebsbereit. - [...] berühren, um das Programm zu verlassen.

Sonderspülen

Wichtig: Wurde eines der Service-Programme z. B. durch Stromausfall unterbrochen, nach Displayangaben wie folgt vorgehen:

Den Wassertank spülen und frisches Wasser bis zur Markierung „max“ einfüllen. [ ] betätigen. Das Programm läuft jetzt ca. 2 Minuten und spült das Gerät. Tropfschalen leeren und wieder einsetzen und die Gerätetür schließen. Das Gerät ist wieder betriebsbereit. - [...] berühren, um das Programm zu verlassen.

Tipps zum Energiesparen

Durch Betätigen von [①] wird das Gerät in den „Sparmodus“ versetzt. Im „Sparmodus“ verbraucht das Gerät sehr wenig Energie, überwacht aber weiterhin alle sicherheitsrelevanten Funktionen, um Schäden zu vermeiden. - Im Menü unter „Ausschalten nach“ die automatische Abschaltung auf 15 Minuten einstellen. - Im Menü die Helligkeit von Display und Beleuchtung zum Energiesparen reduzieren. Kaffee- oder Milchschaumbezug nach Möglichkeit nicht unterbrechen. Vorzeitiger Abbruch führt zu erhöhtem Energieverbrauch und zu einer schnelleren Füllung der Tropfschale. Das Gerät regelmäßig entkalken, um Kalkablagerungen zu vermeiden. Kalkrückstände führen zu einem höheren Energieverbrauch.

Frostschutz

Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden (siehe Kapitel „Menü – Frostschutz“).

Aufbewahrung Zubehör

Der Kaffeevollautomat hat eine spezielle Zubehörschublade, um Kurzanleitung und Zubehör im Gerät zu verstauen.

Pulverlöffel und Wasserfilter in die Zubehörschublade geben. Die Kurzanleitung in die spezielle Führung vorne in der Zubehörschublade einstecken. Das lange Ansaugrohr kann in der Halterung auf der Türinnenseite aufbewahrt werden. Das Verbindungsteil kann am Magnethalter über der Pulverschublade befestigt werden.

Zubehör

Folgendes Zubehör ist über den Handel und Kundendienst erhältlich:

Zubehör	Bestellnummer Handel/Kundendienst
Reinigungstabletten	TCZ8001N/00311808
Entkalkungstabletten	TCZ8002N/00576694
Wasserfilter	TCZ7003/00575491
Pflegeset	TCZ8004/00576331
Milchbehälter mit „FreshLock“ Deckel	TCZ8009N/00576165
Begrenzungen für Öffnungswinkel 92°	00636455

Entsorgung

Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Über aktuelle Entsorgungswege beim Fachhändler informieren.

Garantiebedingungen

Für dieses Gerät gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen des Landes, in dem das Gerät gekauft wurde. Sie können die Garantiebedingungen jederzeit über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern. Die Garantiebedingungen für Deutschland und die Adressen finden Sie auf den letzten vier Seiten dieses Heftes. Darüber hinaus sind die Garantiebedingungen auch im Internet unter der benannten Webadresse hinterlegt. Für die Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbelegs erforderlich.

Änderungen vorbehalten.

Einfache Probleme selbst beheben

Problem	Ursache	Abhilfe
Stark schwankende Kaffee- bzw. Milch-schaumqualität (z. B.Mengenschwankung oder spritzender Milchschaum).	Gerät ist verkalkt.	Gerät nach Anleitung entkalken, siehe Kapitel „Service-Programme".
	Das Ansaugrohr ist verstopft.	Ansaugrohr reinigen.
Kein Getränkebezug möglich.	Getränkeauslauf oder einer der 3 Anschlüsse sind verstopft.	Getränkeauslauf und Anschlüsse reinigen.
Getränk lauft bei Bezug am ganzen Auslauf Heraus.	Unterteil des Getränke-auslaufs feht.	Unterteil montieren, siehe Kapitel „Milchsystem reinigen".
Zu weniger oder kein Milch-schaum oder Milchsystem saugt keine Milch an.	Gerät ist verkalkt.	Gerät nach Anleitung entkalken, siehe Kapitel „Service-Programme".
	Getränkeauslauf oder einer der 3 Anschlüsse sind verstopft.	Getränkeauslauf und Anschlüsse reinigen.
	Ungeeignete Milch.	Keine bereits aufgekochtte Milch verwenden. Kalte Milch mit einem Fettgehalt von minde-tens 1,5% verwenden.
	Getränkeauslauf oder Milch-schläuche sind nicht richtig zusammengesetzt.	Einzelteile befeuchten und erneut zusammensetzen.
	Das Ansaugrohr ist verstopft.	Ansaugrohr reinigen.
Die persönlich einge-stelle Fülllenge wird nicht erreicht, Kaffee lauft nur tropfenweise oder es fließt kein Kaffee mehr.	Mahlgrad ist zu fein. Pulver-kaffee ist zu fein.	Mahlgrad grober stellen. Gröberes Kaffeepulver verwenden.
	Gerät ist stark verkalkt.	Das Gerät nach Anleitung entkalken, siehe Kapitel „Service-Programme".
	Die Brüheinheit ist verschmutzt.	Brüheinheit reinigen, siehe Kapitel „Brüheinheit reinigen".
Heißwasser ist milchig oder schmeckt nach Milch oder Kaffee.	Milchschauch wurde nicht abgezogen.	Milchschauch vom Milch-behälter abziehen.
	Am Getränkeauslauf sind Milch- oder Kaffeereste.	Getränkeauslauf reinigen.
Kaffee hat keine „Crema".	Ungeeignete Kaffeesorte.	Kaffeesorte mit higherem Anteil an Robusta-Bohnen verwenden.
	Bohnen sind nicht mehr röstfrisch.	Frische Bohnen verwenden.
	Mahlgrad ist nicht auf die Kaffeebohnen abgestimmt.	Mahlgrad feiner stellen.
Kaffee ist zu „sauer“.	Mahlgrad ist zu grob. Pulver-kaffee ist zu grob.	Mahlgrad feiner stellen. Feineres Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte.	Kaffeesorte wechseln.
Kaffee ist zu „bitter“.	Mahlgrad ist zu fein. Pulver-kaffee ist zu fein.	Mahlgrad grober stellen. Gröberes Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte.	Kaffeesorte wechseln.
Kaffee schmeckt „verbrannt“.	Zu hohe Brühtemperatur.	Temperatur reduzieren, siehe Kapitel „Getränkanpassung“.
	Der Mahlgrad ist zu fein. Der Pulverkaffee ist zu fein.	Den Mahlgrad grober stellen. Gröberes Kaffeepulver verwenden.
	Ungeeignete Kaffeesorte.	Kaffeesorte wechseln.
Kaffee ist zu dunn.	Zu niedrige Kaffeestärke ausgewähl.	Kaffeestärke erhöhen, siehe Kapitel „Getränkanpassung“.
	Pulverstau in der Pulverschublade.	Pulverschublade entnahmen, reinigen und gründlich trocknen.
Kaffeepulver bleibt in der Pulverschublade hangen.	Kaffeepulver ist verklebt.	Kaffeepulver in Pulverschublade nicht festrücken.
	Pulverschublade ist feucht.	Pulverschublade entneh-men, reinigen und gründlich trocknen.
Wasserfilter hält nicht im Wassertank.	Wasserfilter ist nicht richtig befestigt.	Wasserfilter garde und fest in den Tankanschluss drucken.
Bohnenbehälter klemmt beim Einsetzen.	Bohnen liegen im Gehäuse.	Bohnen entfernen.
Kaffeesatz ist nicht kompakt und zu Nass.	Mahlgrad ist zu fein oder zu grob eingestellt oder es wird zu weniger Kaffeepulver verwendet.	Mahlgrad grober oder feiner stellen oder 2 gestrichene Messlöfel Kaffeepulver verwenden.
Mahlgradverstellung ist schwergängig.	Zu viel Bohnen im Mahlwerk.	Ein Getränk aus Kaffeebohnen beziehen. Änderungen am Mahlgrad anschließlich nur in kleineren Schritten vornehmen.
Brüheinheit kann nicht eingesetzt werden.	Brüheinheit in falscher Position.	Brüheinheit nach Anleitung ein-setzen, siehe Kapitel „Brühein-heit reinigen“.
	Brüheinheit ist verriegelt.	Brüheinheit entriegeln, siehe Kapitel „Brüheinheit reinigen“.
Schutzdeckel der Brüheinheit kann nicht richtig aufgesetzt werden.	Brüheinheit ist nicht verriegelt.	Brüheinheit verriegeln, siehe Kapitel „Brüheinheit reinigen“.
Unter der Tropfschale befindet sich Wasser.	Es handelt sich um Kondenswasser.	Tropfschale nicht ohne Abdeckung einsetzen.
Displayanzeige „12:00“	Stromausfall oder Gerät mit Netzschalter ausgeschaltet.	Werte neu eingeben, Gerät nicht mit Netzschalter ausschalten oder im Menu Uhranzeige auf „Aus“ stellen.
Displayanzeige „Milchbehälter angeschlussen?“ trotz angeschlossen mit Milchbehälter.	Behälter ist außerhalb der Reichweite des Sensors.	Behälter am rechten Rand positionieren
	Material z.B. Milchkarton wird nicht erkannt.	Displayabfrage mit „Ja“ bestätigten oder beiliegenden Milchbehälter verwenden.
Displayanzeige „Über-oder Unterspannung“	Zu hohe oder zu niedrige Netzspannung.	Stromanbieter oder Netz-betreiber kontaktieren. Spanningsversorgung von einem Fachmann prüfen setzen.
Displayanzeige „Gerät abkühlen setzen“	Gerät ist zu weiß.	Gerät für 30 Minuten ausschalten.
Displayanzeige, z.B.: „Fehler: E0510“	Im Gerät ist ein Fehler.	Nach Displayanzeige vorgehen.
Displayanzeige „Bohnenbehälter füllen“, trotz gefülltem Bohnen-behälter oder Mahlwerk mahrlt keine Kaffeebohnen.	Bohnen fallen nicht ins Mahlwerk (zu ülige Bohnen).	Leicht an den Bohnenbehälter klopfen. Eventuell Kaffeesorte wechseln. Bei geleertem Bohnenbehälter diesen mit einem trockenen Tuch auswischen.
Displayanzeige „Brüheinheit reinigen“	Verschmutzte Brüheinheit.	Brüheinheit reinigen.
	Zuviel Kaffeepulver in der Brüheinheit.	Brüheinheit reinigen. Maximal 2 gestrichene Pulverlöfel mit Kaffeepulver einfllen.
	Mechanismus der Brüheinheit ist schwergängig.	Brüheinheit reinigen, siehe Kapitel „Pflege und tägliche Reinigung".
Displayanzeige „Wasser ohne Kohlensäure nachfüllen oder Filter entnahme“	Wassertank falsch eingesetzt	Wassertank richtig einsetzen
	Kohlensäurehaltiges Wasser im Wassertank.	Wassertank mit frischem Leitungsswasser fullen.
	Schwimmer im Wassertank hängt fest.	Tank enthalten und gründlich reinigen.
	Neuer Wasserfilter nicht nach Anleitung gesetzt oder Wasserfilter verbraucht bzw. defekt.	Wasserfilter nach Anleitung spüssen und in Betriebnehmen oder neuen Wasserfilter verwenden.
	Im Wasserfilter ist Luft.	Wasserfilter so lange in Wasser tauchen bis keine Luftblasen mehr entweichen, Filter wieder einzellen.
Displayanzeige „Tropfschalen leeren“ trotz geleerter Tropfschale.	Tropfschale ist verschmutzt und nass.	Tropfschale gründlich reinigen und trocknen.
	Bei ausgeschalteten Gerät wird das Entleeren nicht erkannt.	Bei eingeschalteten Gerät Tropfschale entnehmer und wieder einsetzen.
Displayanzeige „Tropfschale einsetzen“ trotz eingesetzter Tropfschale.	Innenraum des Gerätes (Aufnahme Schalen) ist verschmutzt.	Innenraum reinigen.
	Der Kaffeesatzbehälter ist nicht bis zum Anschlag eingesetzt.	Kaffeesatzbehälter bis zum Anschlag einsetzen.
Sehr*häufige Anzeige, dass Entkalken nötig ist.	Zu kalkhaltiges Wasser.	Wasserfilter einsetzen und im Menu entsprechend einstellen.
Tropfwasser auf innerem Geräteboden bei entnomener Tropfschale.	Tropfschale wurde zu frühern entnommen.	Tropfschale erst eine Sekunden nach dem letzten Getränkebezug entnehmen.
Displayanzeige „Mit Netzschalter aus-schalten, nach 30 Sek.einschalten!“		Gerät abkühlen halten.
	Verschmutze Brüheinheit.	Brüheinheit reinigen.
Home Connect Funktioniert nicht ordnungsgemäß.		Gehen Sie auf www.home-connect.com
Konnen Probleme nicht behoben werden, unbedingt die Hotline anrufen!Die Telefonnummern befinden sich auf den letzten Seiten der Anleitung.

Technische Daten

Elektrischer Anschluss (Spannung – Freqenz)	220-240 V – 50/60 Hz
Anschlusswert	1600 W
Maximaler Pumpendruck, statisch	19 bar
Maximales Fassungsvermögen Wassertank (ohne Filter)	2,4 l
Maximales Fassungsvermögen Bohnenbehälter	500 g
Länge der Zuleitung	1,7 m
Abmessungen (H x B x T)	455 x 495 x 375 mm
Gewicht, ungebäßlt	19-20 kg
Art des Mahlwerks	Keramik

Inhalt

Frostschutz 120

Technische Daten 124

Die Maschine spült nicht, wenn:

Verbindung trennen

Mit Netzwerk nicht verbunden

BSH Hausgeräte Service GmbH

Zentralwerkstatt für Hausgeräte

Trautskirchener Straße 6-8

90431 Nürnberg

Online-Status, Pickup-Service für

Kaffeevollautomaten und weitere Infos unter:

www.bosch-home.com

Reparaturservice, Ersatzteile &

Zubehör, Produktinformationen:

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr erreichbar.

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstrasse 2a

1100 Wien

Online Reparaturannahme, Ersatzteile

und Zubehör und viele weitere Infos unter: www.bosch-home.at

Reparaturservice, Ersatzteile & Zubehör, Produktinformationen

Tel.: [phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr für Sie erreichbar.

AU Australien

BSH Home Appliances Pty. Ltd.

Bosch Hausgeräte Service

Fahrweidstrasse 80

8954 Geroldswil

Reparaturservice, Ersatzteile & Zubehör,

Produktinformationen Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.bosch-home.com

CY Zypern, Kümpos

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str.

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:[e-mail]

CZ Tschechische Republik, Tschechien

Tel.: [phone]*

Ersatzteile: [e-mail]

www.bosch-home.com/lu

LV Lettland, Lettland

SIA "General Serviss"

Bulli iela 70c

1067 Riga

Tel.: [phone]

mailto:[e-mail]

www.serviscentrs.lv

BALTIJAS SERVISS

Brivibas gatve 201

1039 Riga

Tel.: [phone]; -36

Fax: [phone]

mailto:[e-mail]

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß den nachstehenden Bedingungen:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen zu einzelnen Hausgeräten:

Tel.: [phone] oder unter [e-mail]

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2-6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z. B. Glas oder Kunststoff bzw. Glühlampen.

Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden.

Geräte, die zumutbar (z. B. im PKW) transportiert werden können, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z. B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, soweit wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Robert Bosch Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

www.bosch-home.com
