BEDIENUNGSANLEITUNG EIS6448 - EIS6448 ELECTROLUX

1.2 Algemene veiligung

9. TECHNISCHE GEGEVENS

9.2 Overige technische gegevens

TOTAAL VER-MOGEN:	Origineel gas:	G20/G25 (2E+) 20/25 mbar (BE)	10,45 kW
		G20 (2E) 20 mbar (LU)	10,45 kW
	Gasvervan-ging:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Elektrische voed-ing:	220 - 240 V, 50 - 60 Hz
Apparaatcate-gorie:	II2E+3+ (BE)I2E (LU)
Gasaansluiting:	R 1/2"
Apparaatklasse:	3

9.3 Bypassdiameters

BRANDER	Ø BYPASS 1/100 mm
Multikroon	57
Medium brander	35
Sudderbrander	28

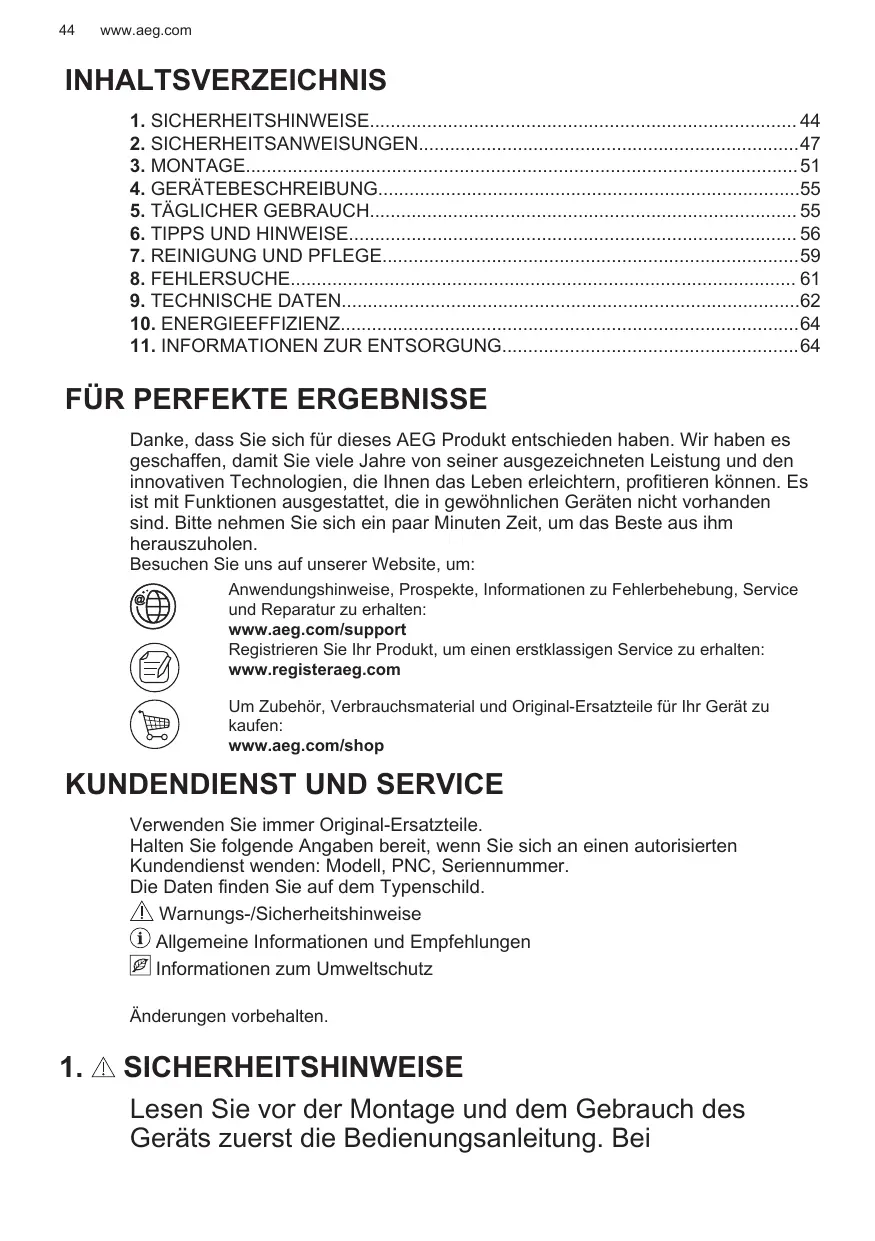

1. SICHERHEITSHINWEISE 44
2. SICHERHEITSANWEISUNGEN 47
   3.MONTAGE 51

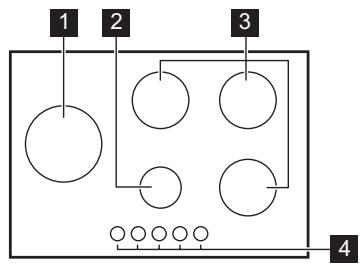

   4.GERATEBESCHREIBUNG. 55
3. TÄGLICHER GEBRAUCH 55
4. TIPPS UND HINWEISE 56
5. REINIGUNG UND PFLEGE 59
6. FEHLERSUCHE 61
7. TECHNISCHE DATEN 62
8. ENERGIEEFFIZIENZ 64
9. INFORMATIONEN ZUR ENTSORGUNG 64

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diesen AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr den das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.itteephmenSie sich ein paar Minuten Zeit,um das Beste aus im herauszuholen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.aeg.com/support

Registieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registeraeg.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.aeg.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warning-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei

Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollenn vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn in Betrieb oder in der Abkühlphase ist.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.

• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.

• Dieses Gerätarf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderenähnlichen Unterkünftenverwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• WARNUNG: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente.
• WARNING: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann ggf. zu einem Brand führen.
• Verwenden Sie niemals Wasser, um das Kochfeuer zu Löschen. Schalten Sie das Gerät aus und Löschen Sie Flammen beispiselsweise mit einer Löschdecke oder einem Deckel.
• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäß ein- und ausgeschaltet wird.
• ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Deckel sollen nicht auf die Oberfläche des Kochfelds gelegt werden, da diese bereits werden können.
• Verwenden Sie das Gerät nicht, bevors in den Einbauchrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und behmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann,

nehmen Sie die Sicherung für den Anschluss Heraus, um die Stromversorgung zu unterbrechen.

Verständigen Sie in jedem Fall den autorisierten Kundendienst.

• Bei Glasbruch der Kochplatte:

• Schalten Sie sofort alle Brenner und jeder elektrische Heizelement aus und trennen Sie das Gerät vom Stromnetz,

• berühren Sie nicht die Geräteoberfläche,

• verwenden Sie das Gerät nicht.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einerähnlich qualifizierten Person zur Vermeidung einer Gefahrenquelle ersetzt werden.

• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand besteht. Vollständige Trennung unter Beachtung der in der Überspannungskategorie III aufgeführten Bedingungen muss gewährleistet sein. Das Erdungskabel ist davon ausgenommen.
• Wenn Sie das Netzkabel verliegen, achten Sie darauf, dass es keinen direkten Kontakt mit Teilen hat (z. B. mit Isolierschläuchen), die Temperaturen erreichen können, die mehr als 50^ über der Raumtemperatur liegen.
• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignet empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

Dieses Gerät ist für folgende Märkte

geeignet: BE LU

2.1 Montage

WARNING!

Nur eine qualifizierte

Fachkraftarf die Montagedes Gerats vornehmen.

WARNING!

Verletzungsgefahr sowie

Risiko von Schaden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
  Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.

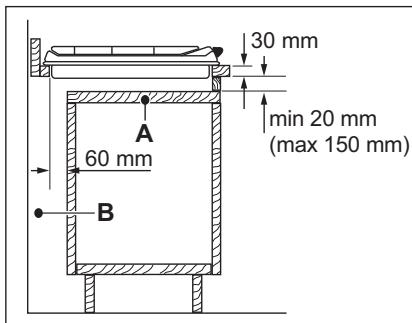

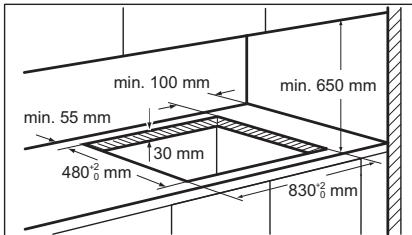

  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

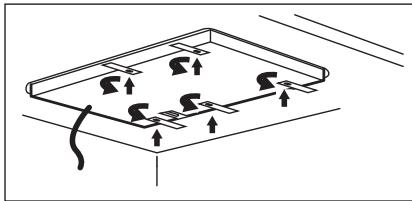

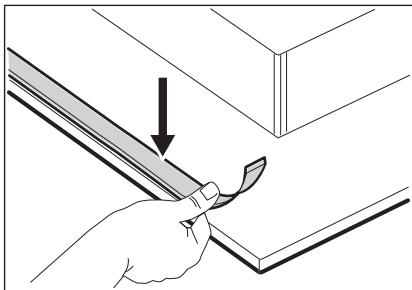

• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiges Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achen Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heißt werden. Bringen Sie eine feuerfeste Trennplatte unter dem Gerät an, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNING!

Brand- und

Stromschlaggefahr.

Alle elektrischen Anschlussesollten von einem qualifizierten Elektriker vorgenommen werden.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
- Vergewissem Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäß Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.
- Verwenden Sie das richtige Stromnetzkel.
- Achten Sie darauf, dass sich das Stromnetzkel nicht verheddert.
- Stellen Sie sicher, dass ein Überspannungsschutz installiert ist.
- Verwenden Sie die Klemme für die Zugentlastung am Kabel.
- Stellen Sie beim Anschluss des Gerätesteckers an eine Steckdose sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder bereits Kochgeschirr in Berührung kommt.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, den Netzstecker (falls zutreffend) oder das Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
- Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfern't werden können.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
- Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der

Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbrente von mindestens 3 mm ausgeführst sein.

2.3 Gasanschluss

VORSICHT!

Wenn Sie einen Gaszylinder verwenden, stellen Sieihn immer auf eine flache horizontale Oberfläche (mit dem Gasventil nach oben).

• Der Gasanschluss muss von einer Fachkraft ausgeführrt werden.
• Vergewissern Sie sich vor der Montage des Geräts, dass das von Ihrem Gaswerk gelieferte Gas (Gasart und Gasdruck) mit der Einstellung des Geräts kompatibel ist.
• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.
  Informationen über die Gasversorgung finden Sie auf dem Typenschild.
  Das Gerätarf nicht an einen Abzug für Verbrennungsk Produkte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Installationsbestimmungen angeschlossen werden. Beachten Sie die Anforderungen an eine ausreichende Belüftung.

2.4 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

VORSICHT!

Die Verwendung eines Gaskochgerats führt zur Entstehung von Wärme, Feuchigkeit und Verbrennungskosten in dem Raum, in dem es installiert ist. Stellen Sie tighter, dass die Küche gut beluftet ist, insbesondere wenn das Gerät in Betrieb ist.

Eine langere intensive
Nutzung des Geräts kann
eine zusätzliche Belüfung
erforderlich machen, z. B.
eine verstärkte mechanische
Belüfung, sofern vorhanden, oder eine zusätzliche
Belüfung, um die
Verbrennungsk Produkte
sicher nach außen (in die
Außenluft) zu leiten und
gleichzeitig für einen
Luftaustausch im Raum zu
sorgen. Lassen Sie sich vor der Installation der
zusätzlichen Belüfung von einer Fachkraft beraten.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungen, Kennzeichnungen und Schutzfolien (falls zutreffend).
• Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
  Schalten Sie die Kochzone nach jedem Gebrauch „aus".
• Legen Sie kein Besteck bzw. keine Deckel auf die Kochzonen. Anderenfalls werden sie sehr heiß.
• Benutzen Sie das Gerät nicht mit nassen Handen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Wenn Sie Speisen in heiBes Öl legen, kann es spritzen.

WARNING!

Brand- und

Explosionsgefahr

• Öle und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte Gegenstände während des Kochens von Fetten und Ölen fern.
  Die Dämpfe, die sehr heißen Öl freisetzt, können zu einer spontanen Verbrennung führen.
• Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Lassen Sie Kochgeschirr nicht leerkochen.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Lassen Sie einen Brenner niemals eingeschaltet, wenn sich kein bzw. leeres Kochgeschirr darauf befindet.
• Legen Sie keine Alufolie direkt auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit einem beschädigten Boden kann Kratzer an dem Glas/der Glaskeramik verursachen. Hebben Sie diese Gegenstände immer an, wenn Sie sie auf der Kochfläche bewegenen müssen.
• Verwenden Sie nur stabiles Kochgeschirr mit der richtigen Form und Durchmessern, die größter als die Abmessungen der Brenner sind.
• Achten Sie darauf das Kochgeschirr mittig auf die Brenner zu stellen.
• Verwenden Sie kein großes Kochgeschirr, das über die Kanten

des Geräts Herausragt. Dies kann zu Schäden an der Arbeitsfläche führen.

Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Knopf schnell von der hochsten auf die niedrigste Stufe schalten.
- Verwenden Sie nur mit dem Gerät gefelwertes Zubehör.
- Stellen Sie keinen Flammendiffusor auf den Brenner.
- Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaat oder kalklosende Reinigungsmittel mit dem Kochfeld in Berührung kommt. Dies kann zu matten Flecken führen.
- Verfährbungen der E-mail- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.

2.5 Reinigung und Pflege

WARNING!

Entfernen Sie nicht die Tasten, Knöpfe oder Dichtungen vom Bedienfeld. Wasser konnte in das Gerät gelangen und es beschädigen.

Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
- Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen
- Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
- Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.
- Reinigen Sie die Brenner nicht im Geschirrspuler.

2.6 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei)dufen ausschließlich Originalersatzteile verwendet werden.

2.7 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Geräts erhalten Sie von ihrer Gemeindeverwaltung.

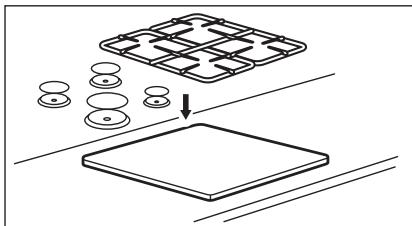

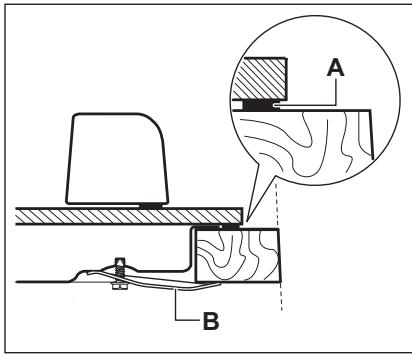

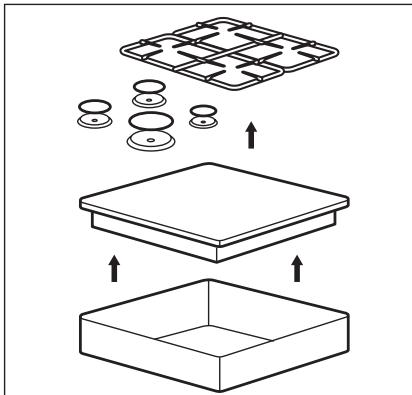

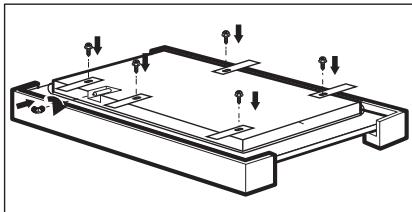

3. MONTAGE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Modell

Produknummer

(PNC)

Seriennummer

3.2 Gasanschluss

WARNING!

Die in nachstehender Anleitung beschrieben Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Bechtung der geltenden Bestimmungen und lokalen Verordnungen ausgeführrt werden.

Für den Gasanschluss muss ein Gas-Sicherheitsanschluss (AGB) verwendet werden. Gemäß den geltenden Bestimmungen (NBN D 51.003) kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrhors mit Gas-Sicherheitsanschluss (AGB) erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontaktkommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
  Die externen Gasleitungen flach ausrichten.

Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Alle abgebildeten Teile wurden bereits werkseitig zusammengesetzt. Bevor unsere Geräte das Werk verlassen, werden sie getestet, um ihren optimale Funktion zu bieten.

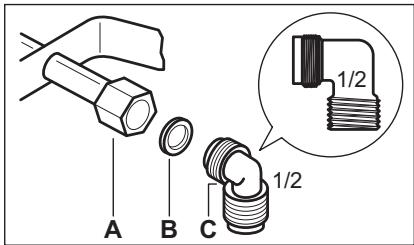

A. Schaftende mit Mutter
B. Mitgelieferte Beilagscheibe
C. Mitgelieferter Rohrbogen

Flüssiggas

Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grundsätzlich die Dichtung. Fahren Sie dann mit dem Gasanschluss fort.

Das flexible Rohr kann verwendet werden, wenn:

Die Raumtemperatur 30^ nicht übersteigen kann,
- Es hochstens 1500 mm lang ist,
- Es nirgendwo gedrosselt wird,

Es weder unter Zug stehen noch verdreht ist,
- Es keine scharfen Kanten oder Ecken berührt,
- Es kein相对较ucht und sein Zustand überprüft werden kann.

Bei der Überprüfung des flexiblen Rohrs ist auf Folgendes zu achten:

• Risse, Schnitte, Brandspuren - an beiden Enden und über die volle Länge,
  Materialverhärtung bzw. ausreichende Flexibilität,
• Korrosion der Rohrschellen,
• Ablauf des Verfalldatums.

Wenn Defekte sightbar sind, das Rohr nicht reparieren, sondern austauschen.

WARNING!

Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie eine Seifenlösung und keine Flamme!

3.3 Ersetzen der Düsen (nur gültig für Belgien)

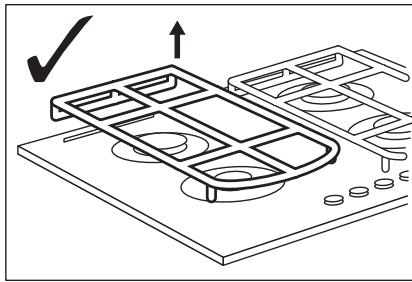

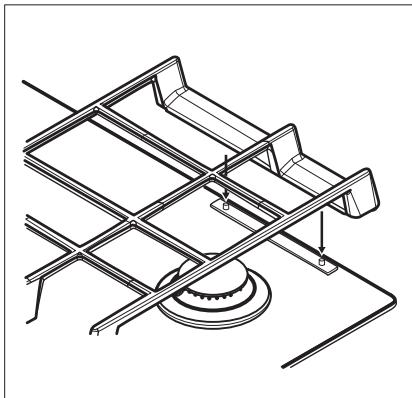

1. Nehmen Sie die Topfträger ab.

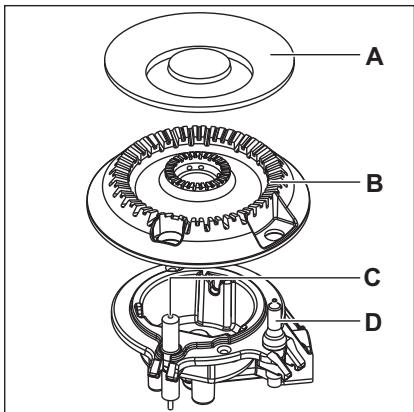

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.
3. Entfernen Sie die Düssen mit einem Steckschluss 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düssen (siehe Tabelle im Abschnitt „Technische Daten").
4. Bringen Sie die Teile wieder an.
   Führren Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.
5. Ersetzen Sie das Typenschild (in der Nähe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack des Geräts enthalten.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

3.4 Einstellen der niedrigsten Stufe (nur gültig für Belgien)

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.
2. Drehen Sie den Knopf auf die niedrigste Stufe.
3. Entfernen Sie den Knopf.
4. Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraubenposition (A) ein.

5. Bei Umstellung:

Von Erdgas G20/G25 20/25 mbar auf Flüssiggas,ziehen Sie die Bypass-Schraube bis zum Anschlag an.
Von Flüssiggas auf Erdgas G20/G25 20/25 mbar, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Multikronen-Brenner) darüber.

WARNING!

Vergewissem Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der hochsten zuri niedrigsten Stufe drehen.

3.5 Elektroanschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
  Das Gerät wird mit einem Netzkabel gefiefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten Sie daraufuf, den Stecker in eine passende Steckdose zu stecken.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
  Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der

Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.

• Es besteht Brandgebung, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Erdverbindung den Normen und Vorschriften entspricht.
  Das Netzkabelarf nicht heiBer als 90^ werden.

3.6 Anschlusskabel

Ersetzen Sie das Anschlusskabel ausschließlich durch das spezielle Kabel oder ein gleichwertiges Kabel. Kabeltyp: H03V2V2-F T90.

Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Betriebstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. Schwarze) Phasenleiter sein.

1. Schließen Sie das grün-gelbe Kabel (Erde) an die Klemme an, die mit dem Buchstaben „E“, dem Erdungssymbol 12 oder mit den Farben grün und gelb gekennzeichnet ist.
2. Schließen Sie das blaue Kabel (Nulleiter) an die Klemme an, die mit dem Buchstaben „N“ oder mit der Farbe blau gekennzeichnet ist.
3. Schreiben Sie das braune (stromfuhrende) Kabel an die Klemme an, die mit dem Buchstaben „L“ gekennzeichnet ist. Es muss stets an die Netzphase angeschlossen werden.

3.7 Montage

1.

2.
3.

4.

5.
6.

A) Mitgelieferte Dichtung
B) Mitgelieferte Klammern

7.

VORSICHT!

Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

3.8 Einbaumfähkeiten

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen halten und einen einfachen Zugang ermöglich, falls eine Reparatur erforderlich wird.

Küchenschrank mit Tur

A. Entferbare Platte
B. Raum für Anschlüsse

Küchenschrank mit Backofen

Kochfeld und Backofen mussen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Kuchenschrank entfern den lessen.

4. GERÄTEBESCHREIBUNG

4.1 Kochfeldanordnung

1 Multikronen-Brenner
2 Hilfsbrenner
3 Normalbrenner
4 Einstellknöpf

4.2 Einstellknopf

Symbol	Beschreibung
	Keine Gaszufuhr/Aus-Positron
	Zündstellung/maximaleGaszufuhr

Symbol	Beschreibung
1	minimale Gaszufuhr
1 - 9	Leistungsstufen

5. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel

Sicherheitshinweise.

5.1 Brennerübersicht

A. Brennerdeckel
B. Brennerkrone
C. Zündkerze
D. Thermoelement

5.2 Zündes Brenners

Zündesie den Brenner stets vor dem Aufsätzen des Kochgeschirrs.

WARNING! Seien Sie bei der Verwendung von offenem Feuer in der Kuchealanders vorsichtig.Der Hersteller ubernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

1. Drücken Sie den Einstellknopf hinein und drehen Sie ihn gegen den Uhrzeigersinn auf die Position fur die maximale Gaszufuhr (9).
2. Halten Sie den Einstellknopf bis zu 10 Sekunden lang gedrückt. In dieser Zeit wird das Thermoelement erwärmt. Andernfalls wird die Gaszufuhr unterbrochen.
3. Stellen Sie die Flamme ein, sobald sie ruhig brennt.

i Falls sich der Brenner nach einigen Versuchen nicht zünden lasst, überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.

WARNING! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lessen Sie den Knopf los, und drehen Sieihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

6. TIPPS UND HINWEISE

WARNING!
Siehe Kapitel
Sicherheitshinweise.

VORSICHT!
Wenn kein Strom zur Vergebung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flammie in die Höhe des Brenners, drehen Sie den entsprechenden Knopf entgegen dem Uhrzeitigersinn auf die höchste Stufe und drücken Sie ein dann hinein. Halten Sie den Einstellknopf hochstens 10 Sekunden gedrückt, um das Thermoelement zu erwärmen.

Sollte der Brenner zufällig ausgehen, drehen Sie den Knopf in die Aus-Position und versuchen Sieihn nach einer Minute erneut zu zünden.
i Nach dem Einsatz der Stromversorgung, nach der Installation oder nach einem Stromausfall wird der Funkengenerator möglicherweise automatisch eingeschaltet. Das ist normal.

5.3 Abschalten des Brenners

Drehen Sie zum Abschalten des Brenners den Knopf in die Aus-Position

WARNING! Bevor Sie das Kochgeschirr vom Brennernehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab.

6.1 Kochgeschirr

VORSICHT!

Verwenden Sie kein
Kochgeschirr aus
Gusseisen, Ton oder
Steingut und kein
Grillzubehör oder
Sandwichplatten.

WARNING!

Stellen Sie die gleiche Pfanne nicht auf zwei Brenner.

WARNING!

Stellen Sie keine beschädigten Töppe oder solche, die nicht standfest sind, auf den Brenner, um ein Verschüttungen und Verletzungen zu vermeiden.

VORSICHT!

Achten Sie darauf, dass sich die Topfböden nicht zu nahe am Einstellknopf befinden, da anderenfalls die Flamme den Einstellknopf erhitzen könnte.

VORSICHT!

Stellen Sie safer, dass die Topfgriffe nicht über der Vorderkante des Kochfelds stehen.

VORSICHT!

Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töppe mittig auf den Brenner.

6.3 Empfohlene Rezepte

Speisekategorien	Rezepte	Brennertype	Kochstufe
Soßen - Dressings	Béchamel	Hilfsbrenner	2-4
	Tomatensoße	Normalbrenner	1-5

VORSICHT!

Flüssigkeiten, die während des Kochens verschüttet werden, können dazu führen, dass das Glas zerbricht.

6.2 Durchmesser des Kochgeschirrs

VORSICHT!

Verwenden Sie
Kochgeschirr mit
Durchmessern, die der
GröBe der Brenner
entsprechen.

Brenner	Durchmesser des Kochge-schirrs (mm)
Multikronen-Brenner	180 - 300
Normalbrenner (hinten links)	120 - 240
Normalbrenner (hinten rechts)	120 - 240
Normalbrenner (vorne rechts)	120 - 220
Hilfsbrenner	80 - 180

Speisekategorien	Rezepte	Brennertype	Kochstufe
Pasta - Reis - andere Getreidesorten	Pilzreis	Multikronen-Brenner	1-5
	Couscous	Starkbrenner	1-6
	Ravioli	Hilfsbrenner	6-9
Suppe - Hülsenfrüchte	Gemüsesuppe	Normalbrenner	2-7
	Pilz- und Kartoffelsuppe	Normalbrenner	1-5
	Fischsuppe	Multikronen-Brenner	1-4
Fleisch	Rinderhackfleischbäll-chen	Multikronen-Brenner	1-6
	Schweinebratenfilet	Multikronen-Brenner	4-9
	Rindfleisch-Burger-Gra-tin	Hilfsbrenner	1-5
Fisch	Tintenfisch mit Erbsen	Multikronen-Brenner	1-5
	Gebratenes Thunfisch-steam	Starkbrenner	5-8
Eierspeisen	Omelett	Multikronen-Brenner	1-5
Gemüse	Pilze mit Gewürzen	Normalbrenner	2-6
	Caponata mit Gemüse	Multikronen-Brenner	4-8
	Tiefkühl-Spinat mit But-ter	Starkbrenner	1-4
Frittierte Speisen	Pommes frites	Multikronen-Brenner	5-9
	Donuts	Multikronen-Brenner	3-7
In der Pfanne Zubereite-te Snacks	Rösten von Nüssen	Normalbrenner	2-5
	Croutons aus Brot	Multikronen-Brenner	2-7
	Pfannkuchen	Normalbrenner	3-9
Süßspeisen	Karamell	Hilfsbrenner	1-5
	Eiercreme	Hilfsbrenner	1-5
	Panna Cotta	Hilfsbrenner	1-5

Alle Rezepte fur ca. 4

Portionen.

Die in der Kochtabelle vorgeschlagenen Einstellungen dieren nur als Richtwert und müssen je nach Rohzustand, Gewicht und Qualität der Lebensmittel sowie je nach der verwendeten Gasart und des verwendeten Kochgeschirrmaterials angepasst werden.

7. REINIGUNG UND PFLEGGE

WARNING!
Siehe Kapitel
Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

WARNING!
Verwenden Sie keine
Messer, Schaber oder
ähnliche Gegenstände zum
Reinigen der Glasplatte oder
der Zwischenräume
zwischen den Außenringen
der Brenner und dem
Gehäuse (sofern
vorhanden).

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

7.2 Topfträger

Die Topträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

i Furu ein optimalen schonenden Garvorgang verwenden Sie den Hilfsbrenner.

1. Entfernen Sie die Topfräger, um die Reinigung des Kochfelds zu erleichtern.

Seien Sie beim Wiederaufsetzen der Topfräger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

1. Wenn Sie die Topfräger von Hand spüssen und trocknen, seien Sie vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfern den Sie hartnackige Flecken gegebenenfalls mit einer Reinigungspaste.

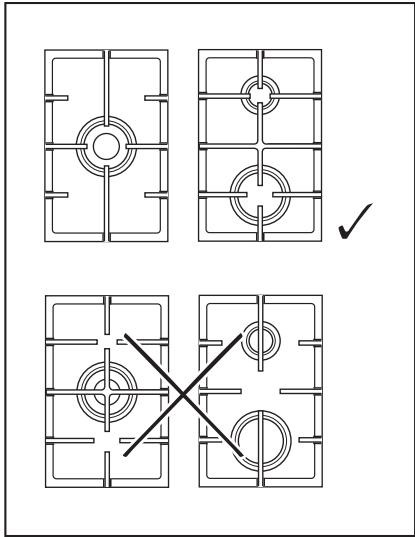

2. Vergewissern Sie sich, dass Sie die Topträger nach der Reinigung wieder ordnungsgemäß eingesetzt haben.
3. Damit der Brenner korrekt Funktioniert, stellen Sie sicher, dass sich die Arme der Topträger in der Mitte des Brenners befinden.

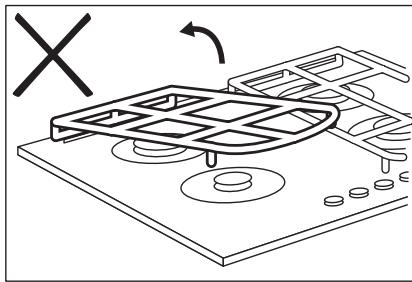

7.3 Abnehmen der Topträger

Die Topfräger werden auf Metallstiften, die sich hinten auf dem Kochfeld befinden, in Position gehalten. Um die Reinigung zu erreichtern, können die Topfräger abgenommen werden. HebEN Sie die Topfräger in waagerechter Lage siehe Abbildung.

Nehmen Sie die Topfträger nicht in geneigter Position ab, da sonst die Metallstifte belastet werden. Die Stifte konnten beschädigt werden und abbrechen.

Die Form der Topträger und die Brenneranzahl kann bei anderen Gerätemodellen variieren.

7.4 Reinigen des Kochfelds

• Folgendes muss sofort entwickelten werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht.
• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das

Kochfeld nach der Reinigung mit einem weichen Tuch trocken.
- Reinigen Sie die emaillierten Teile, die Brennerdeckel und Brennerkronen mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

7.5 Reinigen der Zündkerze

These Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von

Zündschwierigkeiten these Bauteile immer sauber; kontrollieren Sie außerdem, ob die Dusen der Brennerkrone verstopt sind.

7.6 Regelmäßige Wartung

Lassen Sie regelmäßig vom ihrem autorisierten Kundendienst den Zustand des Gasversorgungsrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

8. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

8.1 Was tun, wenn...

Störung	Mögliche Ursache	Abhilfe
Es wird kein Funke erzeugt, wenn Sie versuchen, den Funkenerzeuger zu verweden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spanningsversorgung angeschlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spanningsversorgung angeschlossen ist.
	Die Sicherung ist durchgebrannt.	Vergewisern Sie sich, dass die Sicherung der Grund für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine zu-gelassene Elektrofachkraft.
	Brennerdeckel und Brenner-krone sitzen nicht richtig.	Bringen Sie die Brennerkrone und den Brennerdeckel in die richtige Position.
Die Flamme erlischt gleich nach der Zündung wieder.	Das Thermoelement ist nicht ausreichend erwärmt.	Halten Sie den Knopf nach dem Entzünden etwa 10 Sekunden lang gedrückt.
Der Flammenring ist un-gleichmäßig.	Die Brennerkrone ist mit Speiseresten stopft.	Sorgen Sie davon, dass die Düse nicht blockiert und die Brennerkrone sauber ist.

8.2 Wenn Sie keine Lösung finden ...

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten auf

dem Typenschild an. Vergewissern Sie sich, dass Sie das Kochfeld richtig bedient haben. Wenn die Wartung von einem Servicetechniker oder einem Handler nicht kostenLOS erfolgt, ist auch während der Garantiezeit eine Gebuhr zu entrichten. Die Informationen über

Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantieborschüre.

8.3 Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unter gezeigt, an:

A. Kleben Sieihn auf die Garantiekarte und verschicken Sie diesen Teil (falls vorhanden).

B. Kleben Sieihn auf die Garantiekarte und behalten Sie diesen Teil (falls vorhanden).

C. Kleben Sieihn auf die Gebrauchsanleitung.

9. TECHNISCHE DATEN

9.1 Abmessungen des Kochfelds

Breite	860 mm
Tiefe	510 mm

9.2 Sonstige technische Daten

GESAMTLEIS-TUNG:	Gas-Original:	G20/G25 (2E+) 20/25 mbar (BE)	10,45 kW
		G20 (2E) 20 mbar (LU)	10,45 kW
	Gasaus-tausch:	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h
Elektrische Ver-sorgung:	220 - 240 V ~ 50 - 60 Hz
Gerätekatego-rie:	II2E+3+ (BE)I2E (LU)
Gasanschluss:	R 1/2"
Gerätekasse:	3

9.3 Bypassdurchmesser

BRENNER	Ø BYPASS 1/100 mm
Multikronen-Brenner	57
Normalbrenner	35
Hilfsbrenner	28

9.4 Gasbrenner für ERDGAS G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRENNER	NORMALLEISTUNG kW	MINDESTLEISTUNG kW	INJEKTORMARKE
Multikronen-Brenner	3,9	1,4	146
Normalbrenner	1,85	0,6	92
Hilfsbrenner	1,0	0,33	70

9.5 Gasbrenner für LPG G30/G31 28-30/37 mbar

BRENNER	NORMAL-LEISTUNG kW	MINDEST-LEISTUNG kW	INJEKTORMARKE	NENNGASDURCHFLUSS g/h
				G30 28-30 mbar	G31 37 mbar
Multikronen-Brenner	3,55	1,4	095	258	254
Normalbrenner	1,9	0,6	71	138	136
Hilfsbrenner	1,0	0,33	50	73	71

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation		HKB95820NB
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Gasbrenner		5
Energieeffizienz pro Gasbrenner (EE gas burner)	Mitte hinten – Normalbrenner	57,9 %
	Hinten rechts – Normalbrenner	58,7 %
	Mitte links – Multikronen-Brenner	56,4 %
	Mitte vorne – Hilfsbrenner	nicht zutreffend
	Vorne rechts - Normalbrenner	58,7 %
Energieeffizienz des Gaskochfelds (EE gas hob)		57.9 %

EN 30-2-1: Haushalt-Kochgeräte für gasförmige Brennstoffe - Teil 2-1: Rationelle Energienutzung - Allgemeines

10.2 Energie sparen

• Achten Sie vor dem Gebrauch darauf, dass die Brenner und Topfräger richtig zusammengebaut sind.
• Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der größte der Brenner entspricht.
• Stellen Sie den Topf mittig auf den Brenner.
• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Drehen Sie, sobald die Flüssigkeit zu kochen beginnt, die Flamme so welt zurück, dass die Flüssigkeit nuricht kochelt.
• Verwenden Sie nach Möglichkeit einen Dampfkochtopf. Beachten Sie seine Bedienungsanleitung.

11. INFORMATIONEN ZUR ENTSORGUNG

Ohre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichen Abfalltonne auf Rädern gekennzeichnet. Das Gerätarf deshalb nur getrennt vom unsortingen Siedlungsabfall gesammelt und darübergenommen werden, esarf also nicht in den Hausmull gegeben werden. Das Gerät kann z. B. bei einer communalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, Personenbezogene Daten auf dem Altgerät zu{löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyclen, die mit diesen Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestelltten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recycleln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichtenden der Vertreiber in Deutschland

Wer auf mindestens 400m^2 Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitsstellen. Solche Vertreiber,müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner außeren Abmessung größter als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf in thisem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüptf, kann aber auf drei Altgeräte pro Geräteart beschrankt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin gefeliefert wird; in thisem Fall ist die Abholung des Altgerätes für den Endnutzer kosten.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den offen genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektround Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100~cm^2 enthalten, und Geräte beschränkt, bei denen mindestens eine der äußerten Abmessungen mehr als 50

cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für keine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeit der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400m^2 verkauf, verpflichtet, Altgeräte, die in keiner äußerten Abmessung größter als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Höhe kostenz zurückzunehmen; die Rücknahme darf in dieser Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplatzen oder zugelassenen Recyclinghofen erfolgen. Für weitere Informationen wenden Sie sichitte an ihre Gemeindeverwaltung.

Electrolux Appliances AB - Contact Address: Al. Powstańczy Śląskich 26, 30-570 Kraków, Poland

C E
