BEDIENUNGSANLEITUNG LIT6043 - LIT6043 ELECTROLUX

9. TECHNISCHE GEGEVENS

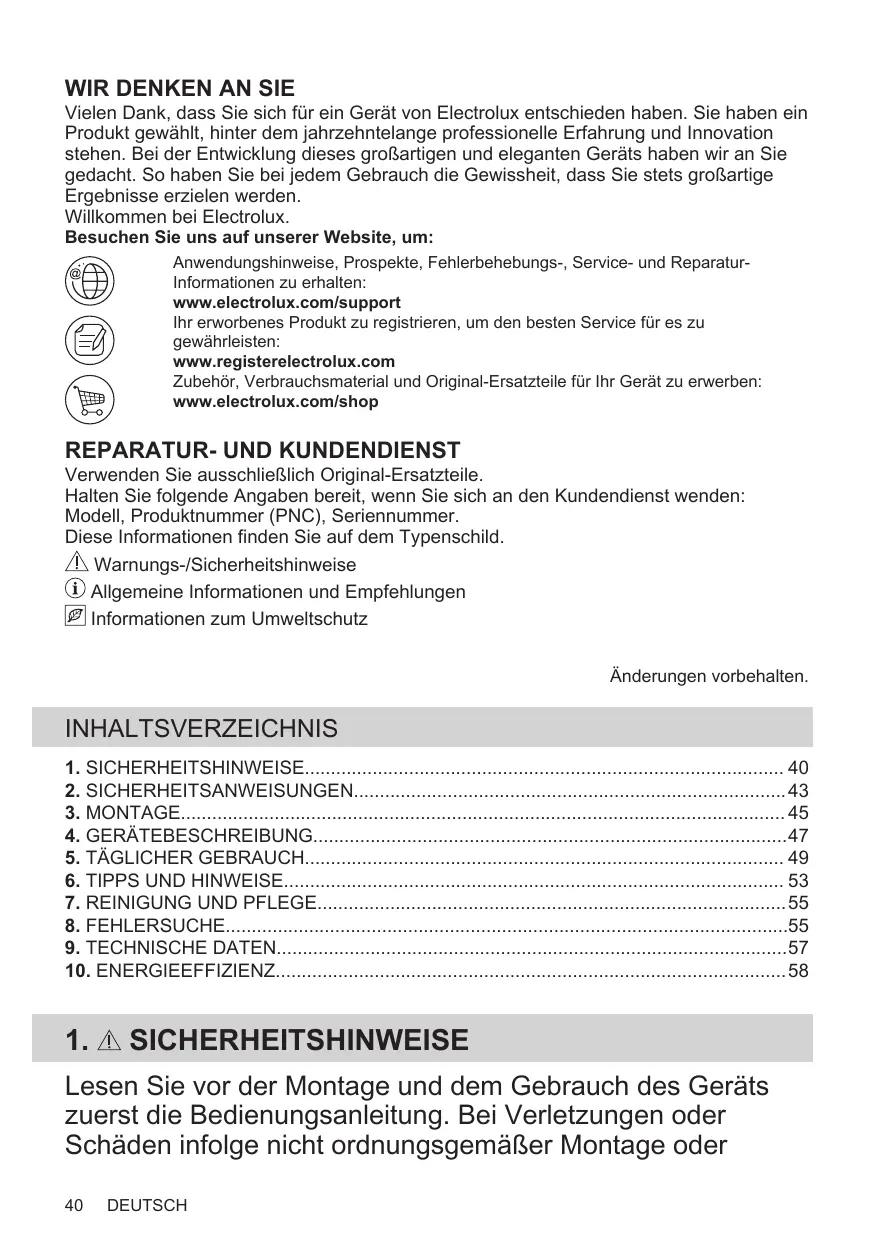

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs-, Service- und ReparaturInformationen zu erhalten: www.electrolux.com/support Ihr erworbenes Produkt zu registrieren, um den besten Service für es zu gewährleisten: www.registerelectrolux.com Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Verwenden Sie ausschließlich Original-Ersatzteile. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden: Modell, Produktnummer (PNC), Seriennummer. Diese Informationen finden Sie auf dem Typenschild. Warnungs-/Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. INHALTSVERZEICHNIS

SICHERHEITSHINWEISE Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder

DEUTSCH Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden. Kinder dürfen nicht mit dem Gerät spielen. Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß. WARNUNG: Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Die zugänglichen Geräteteile werden beim Betrieb sehr heiß. Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten. Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Seien Sie vorsichtig und berühren Sie niemals die Heizelemente. WARNUNG: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen. DEUTSCH

Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke. VORSICHT: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird. VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden. WARNUNG: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab. Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können. Verwenden Sie ds Gerät nicht, bevor es in den Einbauschrank gesetzt wird. Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger. Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung. Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus und nehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden. WARNUNG: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von ihm in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene DEUTSCH Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

WARNUNG! Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden. WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

Entfernen Sie das gesamte Verpackungsmaterial. Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht. Halten Sie sich an die mitgelieferte Montageanleitung. Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten. Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk. Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern. Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit. Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird. Jedes Gerät besitzt Kühlgebläse auf seiner Unterseite. Ist das Gerät über einer Schublade installiert: – Lagern Sie keine kleinen Papierstücke oder -blätter, die eingezogen werden können, in der Schublade, da sie die Kühlgebläse beschädigen oder das Kühlsystem beeinträchtigen können. – Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.

Entfernen Sie Trennplatten, die im Küchenmöbel unter dem Gerät installiert sind.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen. Das Gerät muss geerdet sein. Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden. Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen. Vergewissern Sie sich, dass das Gerät ordnungsgemäß installiert ist. Lockere und unsachgemäße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen. Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden. Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert. Sorgen Sie dafür, dass ein Berührungsschutz installiert wird. Verwenden Sie die Zugentlastung für das Kabel. Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt. Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft. Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile DEUTSCH

müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können. Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist. Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker. Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze. Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

WARNUNG! Brand- und Explosionsgefahr

WARNUNG! Verletzungs-, Verbrennungsund Stromschlaggefahr.

Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden). Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt. Nehmen Sie keine technischen Änderungen am Gerät vor. Die Lüftungsöffnungen dürfen nicht abgedeckt werden. Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt. Schalten Sie die Kochzonen nach jedem Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung. Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß. Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist. DEUTSCH Benutzen Sie das Gerät nicht als Arbeitsoder Abstellfläche. Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags. Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist. Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern. Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen. Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl. Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solche nicht in die Nähe oder auf das Gerät. WARNUNG! Risiko von Schäden am Gerät.

Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld. Legen Sie keine heißen Topfdeckel auf die Glasoberfläche des Kochfeldes. Lassen Sie das Kochgeschirr nicht leerkochen. Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden. Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist. Legen Sie keine Alufolie auf das Gerät. Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern. Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf. Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

WARNUNG! Verletzungs- und Erstickungsgefahr.

Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei dürfen ausschließlich Originalersatzteile verwendet werden. Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort. Trennen Sie das Gerät von der Stromversorgung. Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht. Seriennummer ............

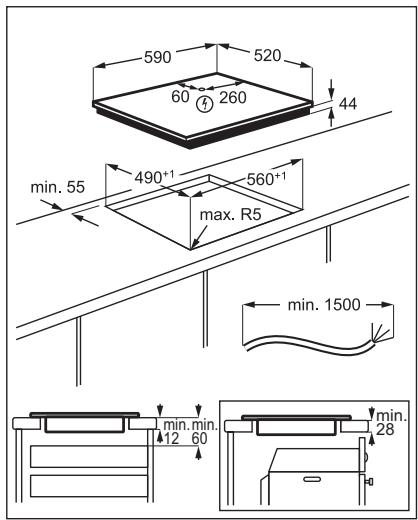

3.2 Einbau-Kochfelder

Ersetzen Sie ein defektes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90 °C standhält. Wenden Sie sich an den Kundendienst vor Ort.

Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss. Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.

Das Kochfeld wird mit einem Anschlusskabel geliefert. DEUTSCH

www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Induction Hob - Worktop installation min. 500mm min. 50mm Ist das Gerät über einer Schublade installiert, kann die Kochfeldbelüftung die in der Schublade aufbewahrten Gegenstände während des Garvorgangs erwärmen. min. min.

4. GERÄTEBESCHREIBUNG

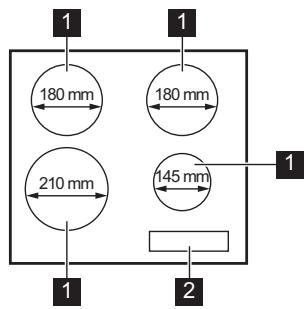

4.1 Kochfeldanordnung

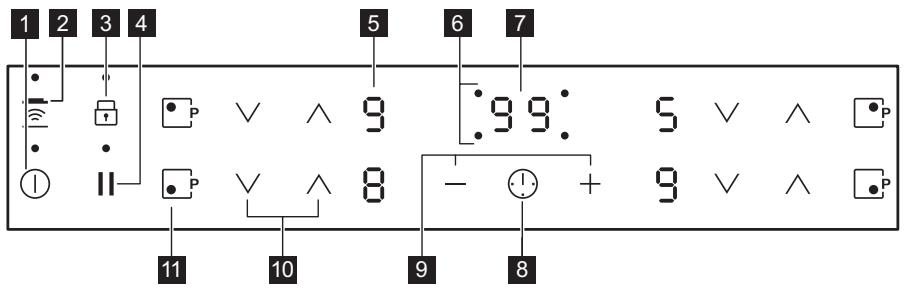

4.2 Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sen‐ sorfeld Funktion Kommentar

EIN/AUS Ein- und Ausschalten des Kochfeldes.

Hob²Hood Ein- und Ausschalten des manuellen Modus der Funkti‐ on.

Verriegelung / Kindersicherung Verriegeln/Entriegeln des Bedienfelds.

Pause Ein- und Ausschalten der Funktion.

Kochstufenanzeige Zeigt die Kochstufe an.

Kochzonen-Anzeigen des Timers Zeigt an, für welche Kochzone die Zeit eingestellt wur‐ de.

Timer-Anzeige Zeigt die Zeit in Minuten an. DEUTSCH

Auswählen der Kochzone.

Erhöhen oder Verringern der Zeit.

Einstellen der Kochstufe. PowerBoost Einschalten der Funktion.

4.3 Anzeige der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet. Der Punkt zeigt eine Änderung um eine halbe Kochstufe an. Pause ist eingeschaltet. Automatisches Aufheizen ist eingeschaltet. PowerBoost ist eingeschaltet. + Zahl

Eine Störung ist aufgetreten. OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme. Verriegelung/ Kindersicherung ist eingeschaltet. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. Automatische Abschaltung ist eingeschaltet.

4.4 OptiHeat Control (3-stufige

Restwärmeanzeige) WARNUNG! / / Es besteht Verbrennungsgefahr durch Restwärme. Die Anzeigen zeigen den Restwärmegrad der Kochzonen an, die Sie gerade

DEUTSCH verwenden. Die Anzeigen der benachbarten Kochzonen können auch dann leuchten, wenn Sie sie nicht benutzen. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

5. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

5.3 Einstellen der Kochstufe

Berühren Sie , um die Kochstufeneinstellung zu erhöhen. Berühren

5.1 Ein- und Ausschalten

Sie , um die Kochstufeneinstellung zu verringern. Berühren Sie zum Ausschalten Berühren Sie 1 Sekunde lang, um das Kochfeld ein- oder auszuschalten. der Kochzone

5.2 Automatische Abschaltung

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

Alle Kochzonen sind ausgeschaltet, Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt, Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld. Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden. Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet auf und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet. Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. auf und das Nach einer Weile leuchtet Kochfeld schaltet sich aus. Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird: Kochstufe ,1-2 Das Kochfeld wird ausgeschaltet nach 6 Std 3-4 5 Std

4 Std 6-9 1,5 Stunden und gleichzeitig.

5.4 Automatisches Aufheizen

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung der Funktion wird eine bestimmte Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. Zum Einschalten der Funktion muss die Kochzone abgekühlt sein. Einschalten der Funktion für eine Kochzone: Berühren Sie

leuchtet auf). Berühren Sie unmittelbar danach

leuchtet auf). Berühren Sie unmittelbar danach , bis die erforderliche Kochstufeneinstellung angezeigt wird. Nach 3 Sekunden leuchtet

Ausschalten der Funktion: Berühren Sie

Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch wieder auf die höchste Kochstufe um. Siehe Kapitel „Technische Daten“. Einschalten der Funktion für eine Kochzone: Berühren Sie auf.

Ausschalten der Funktion: Berühren Sie oder

• Countdown-Timer Sie können diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen. Stellen Sie zuerst die Kochstufe für die Kochzone und erst danach die Funktion ein. Auswählen der Kochzone: Berühren Sie wiederholt, bis die Anzeige der gewünschten Kochzone erscheint. Einschalten der Funktion oder Ändern der Zeit: Berühren Sie oder , um die Dauer für den Timer einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone anfängt zu blinken, wird die Zeit heruntergezählt. So wird die Restzeit angezeigt: Berühren Sie , um die Kochzone auszuwählen. Die Kontrolllampe der Kochzone beginnt zu blinken. Das Display zeigt die Restzeit an. Ausschalten der Funktion: Berühren Sie , um die Kochzone auszuwählen und berühren Sie dann . Die verbleibende Zeit zählt rückwärts bis 00. Die Kontrolllampe der Kochzone erlischt. Nach Ablauf der Zeit ertönt ein akustisches Signal und 00 blinkt. Die Kochzone wird ausgeschaltet. Ausschalten des Signaltons: Berühren Sie

Ausschalten der Funktion: Berühren Sie und danach . Die verbleibende Zeit zählt rückwärts bis 00. Diese Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet. Wenn diese Funktion eingeschaltet ist, werden alle anderen Symbole des Bedienfelds verriegelt. Die Funktion unterbricht nicht die TimerFunktionen. Berühren Sie zum Einschalten der Funktion leuchtet.Die Kochstufe verringert sich auf Berühren Sie zum Ausschalten der Funktion . Es erscheint die vorherige Kochstufe .

Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie zuerst die Kochstufe ein. Einschalten der Funktion:Berühren Sie leuchtet 4 Sekunden auf. Der Timer bleibt eingeschaltet. Ausschalten der Funktion: Berühren Sie

• Kurzzeit-Wecker Sie können diese Funktion verwenden, wenn das Kochfeld eingeschaltet, die Kochzonen aber nicht in Betrieb sind. Das Display zeigt an. Einschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt. Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

und dann oder des Timers, um die Zeit einzustellen. Nach Ablauf der Zeit blinkt ertönt ein akustisches Signal und 00 blinkt. Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds. Ausschalten des Signaltons: Berühren Sie Kochfeld mit

Einschalten der Funktion: Schalten Sie das ein. Stellen Sie keine Kochstufe ein. Berühren Sie DEUTSCH 4 Sekunden lang. leuchtet auf. Schalten Sie das Kochfeld mit aus. Ausschalten der Funktion: Schalten Sie ein. Stellen Sie keine das Kochfeld mit Kochstufe ein. Berühren Sie lang.

leuchtet auf. Schalten Sie das Kochfeld mit aus. Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld ein. leuchtet auf. Berühren Sie mit 4 Sekunden lang. Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt bedient werden. Wenn

Phase angeschlossenen Kochzonen aufgeteilt. Diese Funktion wird eingeschaltet, sobald die Gesamtstromlast aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt. Mit dieser Funktion wird die Leistung aller anderen Kochzonen reduziert, die an dieselbe Phase angeschlossen sind. Die Anzeige der Kochzonen mit reduzierter Leistung wechselt zwischen der eingestellten und der reduzierten Kochstufe. Nach einiger Zeit zeigt die Anzeige der Kochzonen mit reduzierter Leistung nur noch die reduzierte Kochstufe an. ausschalten, wird Sie das Kochfeld mit diese Funktion wieder eingeschaltet.

5.10 OffSound Control (Ein- und

Ausschalten des Signaltons) Schalten Sie das Kochfeld aus. Berühren Sie 3 Sekunden lang. Das Display wird einund ausgeschaltet. Berühren Sie

Sekunden lang. Es wird oder angezeigt. Berühren Sie Auswählen von: von Timer zum

- der Signalton ist ausgeschaltet

- der Signalton ist eingeschaltet Ihre Einstellungen werden übernommen, sobald das Kochfeld automatisch ausgeschaltet wird. eingestellt, Haben Sie die Funktion auf ertönt der Signalton nur in folgenden Fällen:

Bei der Berührung von Nach Ablauf der für Kurzzeit-Wecker eingestellten Zeit Nach Ablauf der für Countdown-Timer eingestellten Zeit Wenn das Bedienfeld bedeckt ist.

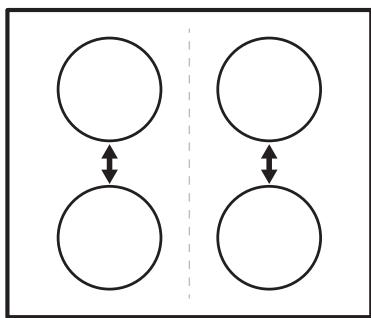

Die Kochzonen werden je nach Lage auf dem Kochfeld und Anzahl der Phasen im Kochfeld gruppiert. Siehe Abbildung. Jede Phase darf mit maximal 3700 W belastet werden. Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe

Diese innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Geschwindigkeit des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können den Lüfter auch manuell auf dem Bedienfeld des Kochfelds einstellen. Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem werkseitig ausgeschaltet. Schalten Sie es ein, bevor Sie die Funktion nutzen. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube. DEUTSCH

Automatikbetrieb der Funktion Stellen Sie für den automatischen Betrieb den Modus auf H1 – H6. Das Kochfeld ist standardmäßig auf H5 gestellt.Die Dunstabzugshaube schaltet sich ein, wenn Sie das Kochfeld bedienen. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passt die Geschwindigkeit des Lüfters an. Automatikmodi Automa‐ Kochen1) Braten2) tische Einschal‐ tung der Beleuch‐ tung Modus H0 Aus Aus Aus Modus H1 Ein Aus Aus Modus Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 1 Modus H3 Ein Aus Lüfterge‐ schwindig‐ keit 1 Modus H4 Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 1 Modus H5 Ein Lüfterge‐ schwindig‐ keit 1 Lüfterge‐ schwindig‐ keit 2 Modus H6 Ein Lüfterge‐ schwindig‐ keit 2 Lüfterge‐ schwindig‐ keit 3 H2 3)

1) Das Kochfeld erkennt, dass gekocht wird und

regelt die Lüftergeschwindigkeit je nach einge‐ stelltem Automatikmodus.

2) Das Kochfeld erkennt, dass gebraten wird

und regelt die Lüftergeschwindigkeit je nach ein‐ gestelltem Automatikmodus.

3) In diesem Modus werden der Lüfter und die

Beleuchtung unabhängig von der Temperatur eingeschaltet. Ändern des Automatikmodus

1. Schalten Sie das Gerät aus.

3 Sekunden lang. Das

Display wird ein- und ausgeschaltet.

wiederholt, bis angezeigt wird.

des Timers, um einen Automatikmodus zu wählen. Schalten Sie den Automatikbetrieb aus, um die Dunstabzugshaube direkt über ihr Bedienfeld einzustellen. Wenn Sie nach Kochende das Kochfeld ausschalten, kann die Dunstabzugshaube noch eine gewisse Zeit in Betrieb sein. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden. Manuelles Einstellen der Lüftergeschwindigkeit Sie können den Lüfter auch manuell einstellen. Berühren Sie hierzu , wenn das Kochfeld eingeschaltet ist. Auf diese Weise wird der Automatikbetrieb ausgeschaltet und Sie können die Lüftergeschwindigkeit manuell ändern. Durch Drücken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe erneut drücken wird gewählt haben und die Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet. Berühren Sie , um die Lüftergeschwindigkeit 1 wieder einzustellen. Zum erneuten Einschalten des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein. Einschalten der Beleuchtung Sie können das Kochfeld so einstellen, dass sich die Beleuchtung automatisch einschaltet, wenn Sie das Kochfeld einschalten. Stellen Sie hierzu den Automatikmodus auf H1 – H6. Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach Ausschalten des Kochfelds aus.

6. TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Bei Induktionskochzonen erzeugt ein starkes Elektromagnetfeld die Hitze im Kochgeschirr sehr schnell. Siehe hierzu „Technische Daten“. Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.

• Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
• Um Kratzer zu vermeiden, darf der Topf nicht auf dem Keramikglas verschoben werden. Kochgeschirrmaterial

geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).

• nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan. Kochgeschirr eignet sich für Induktionskochfelder, wenn:

Wasser sehr schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschaltet ist.

• Ein Magnet auf den Boden des Kochgeschirrs zieht. Abmessungen des Kochgeschirrs

Induktionskochzonen passen sich automatisch an die Größe des Kochgeschirrbodens an. Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser kleiner als das Minimum erhält nur einen Teil der von der Kochzone erzeugten Leistung. Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse nicht mehr Kochgeschirr als in der „Spezifikation der Kochzonen“ angegeben. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in der Nähe des Bedienfelds zu halten. Dies könnte sich auf die Funktionsweise des Bedienfelds auswirken oder die Kochfeldfunktionen versehentlich aktivieren.

6.2 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusche:

Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
• Klicken: Elektrisches Umschalten .
• Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung hin.

6.3 Anwendungsbeispiele für das

Garen Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht. Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte. DEUTSCH

Kochstufe Verwendung: Dauer (Min.) Hinweise Warmhalten von gegarten Speisen. Nach Be‐ darf Legen Sie einen Deckel auf das Koch‐ geschirr.

Gelegentlich umrühren.

Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten.

Mindestens doppelte Menge Flüssig‐ keit zum Reis geben, Milchgerichte nach der Hälfte der Zeit umrühren.

Dünsten von Gemüse, Fisch, Fleisch.

Einige Esslöffel Flüssigkeit zugeben.

Dampfgaren von Kartoffeln.

Max. ¼ l Wasser für 750 g Kartoffeln verwenden.

Kochen größerer Speisemengen, Ein‐ topfgerichte und Suppen.

Bis zu 3 l Flüssigkeit plus Zutaten.

Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kotelett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts. Nach Be‐ darf Nach der Hälfte der Gardauer wen‐ den. 7-8 Braten bei starker Hitze: Rösti, Len‐ denstücke, Steaks.

Nach der Hälfte der Gardauer wen‐ den.

Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.

Aufkochen großer Mengen Wasser. PowerBoost ist eingeschaltet.

6.4 Tipps und Hinweise für

Hob²Hood Wenn Sie das Kochfeld mit dieser Funktion betreiben:

Schützen Sie das Bedienfeld der Dunstabzugshaube vor direkter Sonneneinstrahlung.

• Richten Sie keine Halogenstrahler auf das Bedienfeld der Dunstabzugshaube.
• Decken Sie das Bedienfeld des Kochfelds nicht ab.
• Unterbrechen Sie den Signalfluss zwischen dem Kochfeld und der Dunstabzugshaube nicht (z.B. mit der Hand, einem Kochgeschirrgriff oder großen Topf). Siehe Abbildung. Die abgebildete Dunstabzugshaube ist nur beispielhaft.

DEUTSCH Andere ferngesteuerte Geräte können das Signal blockieren. Verwenden Sie solche Geräte nicht in der Nähe des Kochfelds, wenn Hob²Hood eingeschaltet ist. Dunstabzugshauben mit der Funktion Hob²Hood Die komplette Palette von Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Verbraucher-Website. Die Electrolux Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, sind mit dem Symbol gekennzeichnet.

7. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

7.1 Allgemeine Informationen

Reinigen Sie das Kochfeld nach jedem Gebrauch. Verwenden Sie stets Kochgeschirr mit sauberen Böden. Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht. Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche. Verwenden Sie einen speziellen Reinigungsschaber für Glas.

7.2 Reinigen des Kochfelds

Folgendes muss sofort entfernt werden: Geschmolzener Kunststoff,

Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls können die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen. Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken. Entfernen Sie metallisch schimmernde Verfärbungen: Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

8.1 Was zu tun ist, wenn ...

Störung Mögliche Ursache Der Backofen kann nicht einge‐ schaltet oder bedient werden. Das Kochfeld ist nicht oder nicht ord‐ Prüfen Sie, ob das Kochfeld ordnungs‐ nungsgemäß an die Spannungsver‐ gemäß an die Spannungsversorgung sorgung angeschlossen. angeschlossen ist. Die Sicherung ist durchgebrannt. Problembehebung Vergewissern Sie sich, dass die Siche‐ rung die Ursache für die Störung ist. Brennt die Sicherung wiederholt durch, wenden Sie sich an eine qualifizierte Elektrofachkraft. DEUTSCH

Störung Mögliche Ursache Problembehebung Sie haben die Kochstufe nicht inner‐ halb von 10 Sekunden eingestellt. Schalten Sie das Kochfeld erneut ein und stellen Sie innerhalb von weniger als 10 Sekunden die Kochstufe ein. Sie haben 2 oder mehr Sensorfelder gleichzeitig berührt. Berühren Sie nur ein Sensorfeld. Die Funktion Pause ist in Betrieb. Siehe „Täglicher Gebrauch“. Auf dem Bedienfeld befinden sich Wasser- oder Fettspritzer. Reinigen Sie das Bedienfeld. Ein akustisches Signal ertönt und Sie haben etwas auf ein oder meh‐ das Kochfeld wird ausgeschaltet. rere Sensorfelder gestellt. Wenn das Kochfeld ausgeschal‐ tet ist, ertönt ein akustisches Sig‐ nal. Entfernen Sie den Gegenstand von den Sensorfeldern. Das Kochfeld wird ausgeschaltet. Sie haben etwas auf das Sensorfeld Entfernen Sie den Gegenstand von dem Sensorfeld. gestellt.

Die Restwärmeanzeige funktio‐ niert nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war oder der Sensor ist beschädigt. Wenn die Kochzone lange genug be‐ trieben wurde, um heiß zu sein, wen‐ den Sie sich an ein autorisiertes Kun‐ denzentrum. Hob²Hood funktioniert nicht. Sie haben das Bedienfeld bedeckt. Entfernen Sie den Gegenstand vom Bedienfeld. Sie benutzen einen sehr hohen Topf, der das Signal blockiert. Verwenden Sie einen kleineren Topf, wechseln Sie die Kochzone oder be‐ dienen Sie die Dunstabzugshaube ma‐ nuell. Automatisches Aufheizen funktio‐ Die Kochzone ist heiß. niert nicht. Lassen Sie die Kochzone abkühlen. Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. Die Kochstufe schaltet zwischen zwei Stufen hin und her. Power-Management in Betrieb. Siehe „Täglicher Gebrauch“. Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß oder Sie haben es zu nahe an die Bedie‐ nelemente gestellt. Stellen Sie großes Kochgeschirr nach Möglichkeit auf die hinteren Kochzo‐ nen. Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedien‐ felds berühren. Der Ton ist ausgeschaltet. Schalten Sie den Ton ein. Siehe „Täg‐ licher Gebrauch“. leuchtet. Kindersicherung oder Verriegelung in Betrieb. Siehe „Täglicher Gebrauch“. leuchtet. Es befindet sich kein Kochgeschirr auf der Kochzone. Stellen Sie Kochgeschirr auf die Koch‐ zone. Sie verwenden ungeeignetes Koch‐ geschirr. Verwenden Sie geeignetes Kochge‐ schirr. Siehe „Tipps und Hinweise“. Der Durchmesser des Kochgeschirr‐ Verwenden Sie Kochgeschirr mit den bodens ist zu klein für die Kochzone. richtigen Abmessungen. Siehe hierzu „Technische Daten“.

DEUTSCH Störung und eine Zahl werden ange‐ zeigt. Es ist ein konstanter Piepton zu hören. Mögliche Ursache Problembehebung Es ist ein Fehler im Kochfeld aufge‐ treten. Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn erneut erscheint, trennen Sie das Kochfeld von der Spannungsversor‐ gung. Schalten Sie nach 30 Sekunden das Kochfeld wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service‐ zentrum. Unsachgemäßer elektrischer An‐ schluss.

8.2 Wenn Sie das Problem nicht

lösen können... Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation. Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

9.2 Technische Daten der Kochzonen

Kochzone Nennleistung (höchste Koch‐ stufe) [W] PowerBoost [W] PowerBoost ma‐ Durchmesser des ximale Einschalt‐ Kochgeschirrs dauer [Min.] [mm] Vorne links

Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs. Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist.

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014, nur gültig für den EU-Markt

Modellidentifikation LIT6043 Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen

Heiztechnologie Induktion Durchmesser der kreisförmigen Kochzonen (Ø) Vorne links Hinten links Vorne rechts Hinten rechts 21,0 cm 18,0 cm 14,5 cm 18,0 cm Energieverbrauch pro Kochzone (EC electric coo‐ king) Vorne links Hinten links Vorne rechts Hinten rechts 178,4 Wh/kg 184,9 Wh/kg 183,2 Wh/kg 184,9 Wh/kg Energieverbrauch des Kochfelds (EC electric hob) EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der Gebrauchseigenschaften

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge. 182,9 Wh/kg

Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab. Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten. Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen. Stellen Sie das Kochgeschirr mittig auf die Kochzone. Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

DEUTSCH mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
