BEDIENUNGSANLEITUNG BCB 7030 AAA F C O3 HOTPOINT

Gebrauchsanleitungen

KÜHL-/GEFRIERKOMBI

Inhaltsverzeichnis

Gebrauchsanleitungen, 1

Kundendienst, 4

Beschreibung Ihres Gerätes, 12

Wechsel des Turanschlags, 52

Installation, 28

Inbetriebsetzung und Gebrauch, 29

Wartung und Pflege, 30

Vorsichtsmaßregeln und Hinweise, 30

Störungen und Abhilfe, 31

GB

English

Beschreibung Ihres Gerätes, 8

Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
• Sollte betrz aller Kontrollen das Gerät nicht Funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sieitte den nachstgelegenen technischen Kundendienst an und teilen Sie Dort zusammen mit ihrer Fehlerbeschreibung folgende Daten mit:

Geben Sieitte Folgendes an:

die Art der Störung
das Gerätemodell (Mod.)
die Modellnummer (S/N).

Entnahmen Sie diese Datenitte dem Typenschild (befindlich im Kuhlraum unten links).

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und halten Sie ausschließlich Original-Ersatzteile einbauen.

NL

Service

Voordat u de Servicedienst belt:

Beschreibung Ihres Gerätes

Bedienblende

1. EIN/AUS

Das ganze Produkt (beides Kuhl- und Gefrierfach) kann durch das Drücken dieser Taste für 2 Sekunden eingeschaltet werden.

Auf der Schnittstelle wird der zuletzt eingestellte Wert angezeigt. Drücken Sie diese Taste um das Gerät auszuschalten. Ein akustisches Signal ertönt um die "Aus-Kommutation des Produkts" zu bestätigen.

2. KUHLSCHRANK Temperaturanzeige

Es zeigt die Temperatur des Kuhlfachs an.

3. KUHLSCHRANK Temperatureinstellung

Es ermöglich Ihnen den Temperaturwert des Kühlschranks zuändern, auf eine zyklische Weise, es bestätigt auch, die auf der Schnittstelle gewährten Temperatur.

4 Kontrollleuchte SUPER (Schnellgefrierten): Diese leuchtet, wenn die Taste SUPER gedrückt wird.

5 Taste SUPER (Schnellgefrierten) Anzuwenden bei eingefrorenen frischen Lebensmitteln. Wirde diese Taste gedrückt, leuchtet die Kontrollleuchte SUPER (siehe Inbetriebsetzung und Gebrauch).

NL

Description de l'ordinateil

Vue d'ensemble

Beschreibung Ihres Gerätes

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthalt, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

1 STELLFUSSE
2 Fach zum LAGERN
3 Fach zum GEFRIEREN und LAGERN
4 Schale für OBST und GEMÜSE *
5 FACH MIT 3 IN 1-ZONE
6 WINE RACK*
7 ABLAGE
8 LAMPE (siehe Wartung)
9 ausziehbares Ablagefach mit Abdeckung
10 Abnehmbare Ablage für TUBEN UND DOSEN *
11 Ablage fur FLASCHEN

• Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

NL

! Es ist äußertst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belufteten und trockenen Raum auf.
2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnöttig zu erhöhen
3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteheiten und angrenzenden Schrankseiten bzw. Wänden.
4. Stellen Sie das Gerät in sicherem Abstand zu Hitzequellen auf (direktes Sonnenlicht, Kuchenherde usw.)

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
2. Sollte der Fußboden nicht perfekt eben ein, dann gleichen Sie dieseUnebenheit durch entsprechendes Drehen der vorderen FüBe aus.

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügbar;
• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unter links)
• die Netzspannung den auf dem Typenschild (beinflich in der Kühlzone unter links) angegebenen Werten entspricht z.B. 220-240 V);
• die Steckdose mit dem Netzstecker übereinstimmt. Soltte dies nicht der Fall sein, dann让他们 den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Veränderungen oder Vielfachsteckdosen.

!Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabelarf nichtgebogen bzw.eingeklemmtwerden.
! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehtigt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sieitte aufmerksam die Installationshinweise (siehe Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

! Die Modelle mit elektronischer Ausstattung verfügen über einen Motorschutzschalter, der den Kompressor nur ca. 8 Minuten lang nach dem Starten einschaltet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall. (blackout).

1. Stecker anschließen und prufen, ob die Anzeige auf KÜHLSCHRANKTEMPERATUR leuchtet. Wenn die Anzeige ausbleibt,itte die EIN/AUS Taste drucken.

2. Die KÜHLSCHRANKTEMPERATUR auf einen Durchschnittswert setzen. Nach ein paar Stunden ist es möglich, Lebensmittel in den Kühlschrank einzuräumen.

Kühlsystem

No Frost

Das No Frost System reguliert einen kontinuierlichen Luftstrom der die Feuchtigkeit aufnimmt und die Bildung von Reif und Eis verhindert: In der Kuhlzone wird der korrekte Feuchtigkeitsgrad erhalten. Aufgrund dessen dass keine Reifbildung besteht, bleibt die Qualität der Lebensmittel unveränderlich erhalten, auch in der Gefrierzone wird die Bildung von Eis unterbunden, weshalb sich ein Abtauen erübrigt; die Lebensmittel haften nicht aneinander. Lagern Sie Lebensmittel oder Behältnisse nicht in direkter Berührung mit der hinteren Kuhlwand, um die Belüftungsöffnungen nicht abzudecken und damit die Bildung von Kondenswasser zu fördern.

Schließen Sie die Flaschen und wickeln Sie Lebensmittel ein.

Optimaler Gebrauch der Kuhlzone

• Legen Sie nur abgekühte, hochstenfalls lauwarme
  -itte beachten Sie,dass gekochte Speisen nicht länger halten als rohe Speisen.
• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie wurden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

FACH MIT 3 IN 1-ZONE*

Thesee neue Box bietet Ihnen maximale Flexibilität und hervorragende Voraussetzungen für die sachgerechte Lagerung von Lebensmitteln.

-die Lagerung von Fleisch, Fisch und leicht verderblichen Lebensmitteln;

• rasches Abkühlen vonHEYen Speisen von 70^ auf 3^ sowie von frischen Lebensmitteln und Restportionen.

-das Auftauen bei niedriger Temperatur (verhindert die Vermehrung vom Keimen).

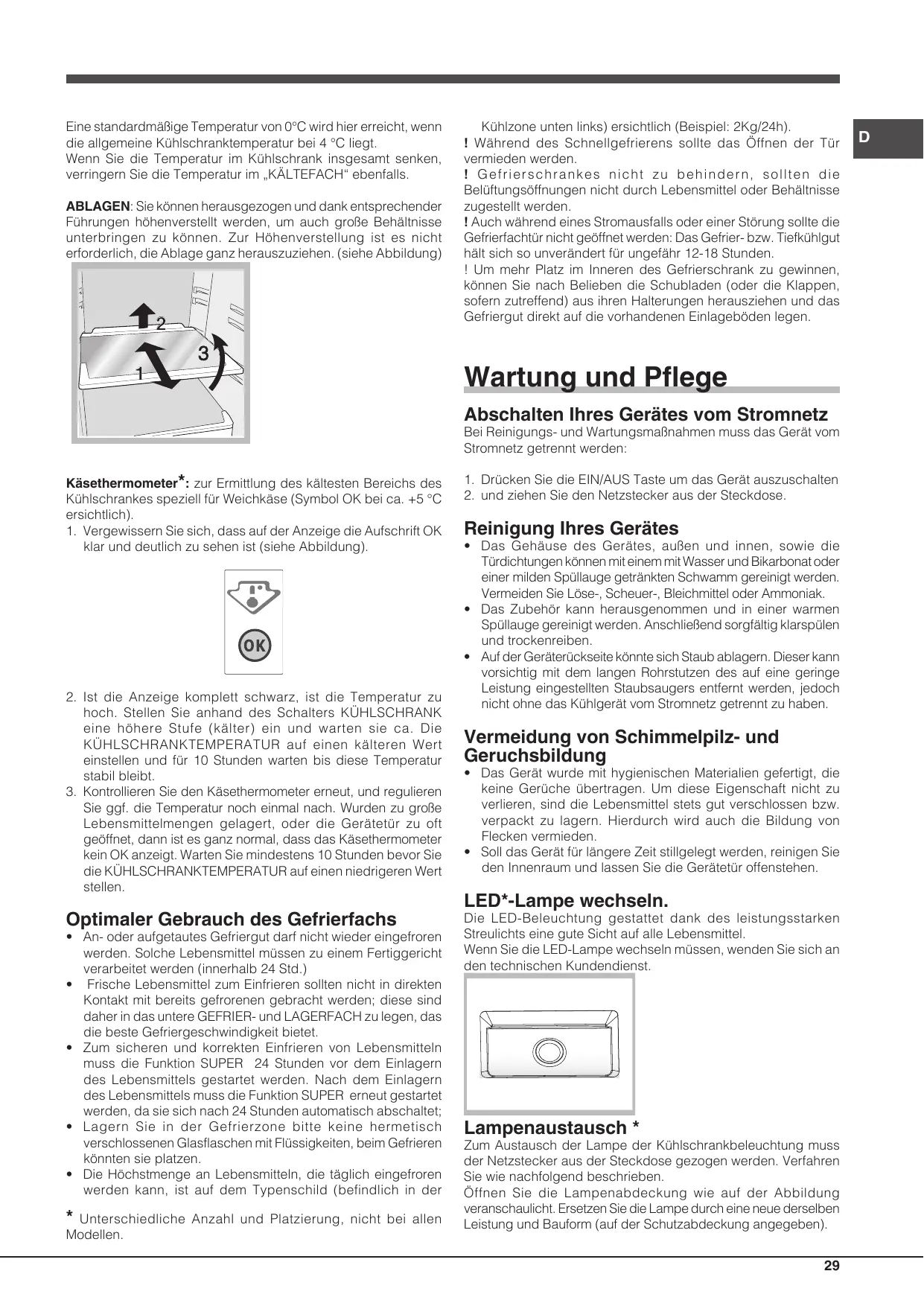

Eine standardmäßige Temperatur von 0^ wird hier erreicht, wenn die allgemeine Kühlschranktemperatur bei 4^ liegt. Wenn Sie die Temperatur im Kühlschrank insgesamt senken, verringern Sie die Temperatur im „KÄLTEFACH“ ebenfalls.

ABLAGEN: Sie können Herausgezogen und dank entsprechender Führungen hohenverstellt werden, um auch große Behältnisse unterbringen zu konnen. Zur Hohenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen. (siehe Abbildung)

Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschranks speziell für Weichkase (Symbol OK bei ca. +5 °C ersichtlich).

1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK klar und deutlich zu sehen ist (siehe Abbildung).

1. Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kalter) ein und warten sie ca. Die KÜHLSCHRANKTEMPERATUR auf einen kalteren Wert einstehen und für 10 Stunden warten bis diese Temperatur stabil bleibt.
2. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sie ggf. die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert, oder die Gerätetur zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anziegt. Warten Sie mindestens 10 Stunden bevor Sie die KÜHLSCHRANKTEMPERATUR auf einen niedrigeren Wert stellen.

Optimaler Gebrauch des Gefrierfachs

• An- oder aufgetautes Gefriergutarf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)
• Frische Lebensmittel zum Einfrieren sollenn nicht in direkten Kontakt mit bereits gefrorenen gebracht werden; diese sind davon in das untere GEFRIER- und LAGERFACH zu legen, das die Beste Gefriergeschwindigkeit bietet.
• Zum sicheren und korrekten Einfrierten von Lebensmitteln muss die Funktion SUPER 24 Stunden vor dem Einlagern des Lebensmittels gestartet werden. Nach dem Einlagern des Lebensmittels muss die Funktion SUPER erneut gestartet werden, da sie sich nach 24 Stunden automatisch abschaltet;
• Lagern Sie in der Gefrierzoneittekeine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren konnten sie platzen.
  Die Höchstmenge an Lebensmitteln, die tätiglich eingefroren werden kann, ist auf dem Typenschild (befindlich in der
• Unterschiedliche Anzahl und Platzerung, nicht bei allen Modellen.

Kuhlzone unten links) ersichtlich (Beispiel: 2Kg/24h).

! Wahrend des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.

! Gefrierschrankes nicht zu behindern, sollen den die Beluftungsöffnungen nicht durch Lebensmittel oder Behältnisse zugestellt werden.
! Auch während eines Stromausfalls oder einer Störung sollen die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkuhlgut hält sich so unverändert für ungebung 12-18 Stunden.
! Um mehr Platz im Inneren des Gefrierschrank zu gewinnen, können Sie nach Belieben die Schubladen (oder die Klappen, sofern zutreffend) aus ihren Halterungen herausziehen und das Gefriergut direkt auf die vorhandenen Einlageboden legen.

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:

1. Drücken Sie die EIN/AUS Taste um das Gerät auszuschalten
2. undziehen Sie den Netzstecker aus der Steckdose.

Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie die Turdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.
• Das Zubehör kann Herausgenommen und in einer warmen Spüllauge gereinigt werden. Anschließlich sorgfältig klarsprülen und trockenreiben.
• Auf der Geräterückseite konne sich Staub ablagern. Diese kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestallen Staubsaugers halten, jeder nicht ohne das Kuhlgrät vom Stromnetz getrennt zu haben.

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.
• Soll das Gerät für längerere Zeit stillgelegt werden, reinigen Sie den Innenraum und halten Sie die Gerätür offenstehen.

LED\*-Lampe wechseln.

Die LED-Beleuchtung gestattet dank des leistungsstarken Streulichts eine gute Sichte auf alle Lebensmittel.

Wenn Sie die LED-Lampe wechseln müssen, wenden Sie sich an den technischen Kundendienst.

Lampenaustausch *

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahrens Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben).

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.
- 2002/96/CE.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.
• Der Kuhl-/ und Gefrierkombi davon nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.
• Ziehen Sie den Gerästecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.
• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Eis ist nicht ausreichend, das Gerät ausschalten (mit der EIN/AUS Taste) um sümmtliche elektrische Kontakte ausschlussleben.
• Bei etwaigen Störungen versuchen Sieitte nicht,das Gerät selbst zu reparieren.
• Verwenden Sie im Innern der Gefriergutlagerfacherittekeine scharfen oder spitzen Gegenstände oder Elektrogeräte,sondern nur die vom Hersteller erlaubten Hilfsmittel.
  Eiswurfel nicht sofort in den Mund behmen.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperslichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei Denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zuverhindern, dass sie mit dem Gerät halten."
• Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet
  * Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

werden.

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallamter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut beluftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
• Offnen Sie die Geräte tür so kurz wie möglich, wenn Sie Lebensmittel lagern oder hersausnahmen. Bei jeder Türoeffnung besteht wertvolle Energie verloren.
  Das Gerat sollte nicht überladen werden:

Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren konnen. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

• Stellen Sie keine warmen Speisen in das Gerät: sie wurden die Temperatur erheblich erhöhen und den Kompressor zu einer hoheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sichitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben konnen. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Die Schnittstelle ist aus.

• Der Stecker ist nicht in die Steckdose eingesteckt oder es hat nicht genug Power um einen Kontakt herzustellen, oder es ist kein Strom im Haus vorhanden.

Der Motor startet nicht.

• Das Gerät ist mit einem Motorschutzkontrollsystem ausgestattet (siehe Inbetriebsetzung und Gebrauch).

a) Das Warnsignal ertont.

a) Die Kuhlzonentür ist länger als zwei Minuten offen geblieben. Sobald die Tur geschlossen wird, schaltet sich das Warnsignal aus. Vielleicht wurde das Gerät nicht ordnungsgemäß ausgeschaltet (siehe Wartung).

Die Kuhlleistung der Kuhl- und der Gefrierzone ist zu gering.

Die Turen schlieben nicht gut bzw. die Dichtungen sind verschlissen.
Die Turen werden zu oft geöffnet.
Die KÜHLSCHRANKTEMPERATUR stimmt nicht (siehe Beschreibung).
Die Kuhl- oder die Gefrierzone wurde zu sehr beladen.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

Die KÜHLSCHRANKTEMPERATUR stimmt nicht (siehe Beschreibung).

Der Motor lauft ununterbrochen.

Die Taste SCHNELLFRIEREN ist gedrückt: die gelbe SCHNELLFRIEREN-Anzeige ist an (siehe Beschreibung).
Die Tur ist nicht richtig geschlossen oder wird zu halten geöffnet.
Die Umgebungstemperatur ist sehr hoch.

Das Betriebsgeräusch ist zu stark.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).
• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrierten und davon zur Geräuschbildung Ihres Gerätes beitragen.
• Das Kuhlmittel verursacht ein leises Gerausch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

Die Temperatur einiger Kühlschrank-AuBenteile ist sehr hoch

Die hohen Temperatures sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.

NL

Installatie

De motor start nicht.

Wechsel des Turanschlags

Ilte ein Wechsel des Turanschlags erforderlich sein, dann wenden Sie sichitte an die Kundendienststelle.
