FA2532 - Haushaltsgerät FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Kühl-Gefrierkombination
Marke	FAGOR
Modell	FA2532
Stromversorgung	220-240 V, 50 Hz, mit Erdung
Klimaklasse	N (16°C bis 32°C), ST (18°C bis 38°C), T (18°C bis 43°C)
Maße (H x B x T) ca.	180 x 60 x 60 cm
Gewicht ca.	65 kg
Kältemittel	Isobutan (R600a), brennbares Gas
Hauptfunktionen	Kühlen, Gefrieren, automatisches Abtauen des Kühlteils, Innenbeleuchtung, Türanschlagwechsel
Temperatureinstellung	Thermostat mit Positionen 0 bis 7, empfohlen 2 oder 3
Kälteste Zone	Gekennzeichnet durch ein Symbol, Temperatur ≤ 4°C
Abtauen des Kühlteils	Automatisch
Abtauen des Gefrierteils	Manuell, wenn die Reifschicht 4 mm erreicht, mindestens 1 Mal pro Jahr
Reinigung und Pflege	Warmes Wasser und Natron, Schwamm; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Erdung erforderlich, keine kohlensäurehaltigen Getränke in den Gefrierschrank geben, Verpackungen von Kindern fernhalten
Beleuchtung	Austauschbare Glühbirne (herausschrauben, gleiche Leistung)
Originalteile	Ausschließlich zertifizierte Originalersatzteile verwenden
Kundendienst	Kontaktieren Sie einen autorisierten Service, nennen Sie Modell, Typ und Seriennummer
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, Einhaltung der EG-Richtlinien

Häufig gestellte Fragen - FA2532 FAGOR

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, die Sicherung nicht durchgebrannt ist oder der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostatknopf, der sich rechts im Innenraum befindet. Position 0 schaltet das Gerät aus. Wir empfehlen eine mittlere Einstellung von 2 oder 3 für einen optimalen Betrieb.

Wie taue ich das Gefrierfach ab?

Trennen Sie das Gerät vom Netz, verpacken Sie die gefrorenen Lebensmittel in einen Gefrierbeutel und halten Sie sie kühl. Lassen Sie die Tür offen und wischen Sie das Tauwasser auf. Verwenden Sie einen Kunststoffschaber, um das Eis zu entfernen, niemals Metall- oder Elektrowerkzeuge. Um den Vorgang zu beschleunigen, stellen Sie einen geschlossenen Behälter mit heißem Wasser hinein.

Wie wechsle ich die Innenlampe aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Gitter hinter dem Thermostatpanel. Schrauben Sie die Glühbirne gegen den Uhrzeigersinn heraus. Ersetzen Sie sie durch eine Glühbirne mit gleicher Leistung. Setzen Sie das Gitter wieder ein, schließen Sie das Gerät an und schalten Sie es ein.

Warum befindet sich Wasser auf dem Boden oder auf den Ablagen?

Das Ablaufloch für das Tauwasser ist wahrscheinlich verstopft. Reinigen Sie es mit einer Stricknadel oder einem dünnen nichtmetallischen Gegenstand.

Was tun, wenn der Kühlschrank vibriert oder Geräusche macht?

Überprüfen Sie, ob das Gerät waagerecht steht. Stellen Sie die verstellbaren Füße ein, um es zu stabilisieren. Einige Geräusche (Blubbern, Summen, Knacken) sind normal.

Wo befindet sich die kälteste Zone des Kühlschranks und was sollte dort gelagert werden?

Die kälteste Zone ist durch ein Symbol gekennzeichnet (Temperatur ≤ 4°C). Lagern Sie dort Fleisch, Geflügel, Fisch, Wurstwaren, Fertiggerichte, gemischte Salate, frische Produkte und alle Lebensmittel, deren Verfallsdatum eine Lagerung bei ≤ +4°C vorsieht.

Wie wechsle ich den Türanschlag?

Trennen Sie das Gerät vom Netz. Neigen Sie es leicht nach hinten. Schrauben Sie das untere Scharnier ab, nehmen Sie die Tür ab, bauen Sie das Scharnier auf der gegenüberliegenden Seite wieder an. Wiederholen Sie dies für das mittlere und obere Scharnier. Tauschen Sie die Abdeckungen und Kunststoffführungen aus. Wenn das Gerät einen vertikalen Griff hat, versetzen Sie ihn ebenfalls. Konsultieren Sie die Anleitung für die Abbildungen.

Welche Lebensmittel dürfen niemals in den Gefrierschrank gelegt werden?

Legen Sie niemals kohlensäurehaltige Getränke, Limonade, Bier, Wein, Champagner in das Gefrierfach, da sie beim Gefrieren platzen oder explodieren können. Vermeiden Sie auch flüchtige oder entzündliche Flüssigkeiten (Lösungsmittel, Alkohol, Aceton, Benzin).

Wie reinige ich das Innere des Kühlschranks?

Reinigen Sie das Innere mit warmem Wasser und Natron mit einem Schwamm oder Tuch. Spülen und trocknen Sie gründlich. Verwenden Sie niemals Lösungsmittel, Scheuermittel und legen Sie das Zubehör nicht in die Spülmaschine.

BEDIENUNGSANLEITUNG FA2532 FAGOR

BEDIENUNGSANLEITUNG

• Sicherheitsanweisungen 02

1 / INSTALLATION DES KÜHLSCHRANKS

• Stromanschluss 03 Vor dem Anschluss des Geräts 03 Umweltschutz 03 Recycling 03
• Beschreibung des Kühlschranks 04
• Änderung der Öffnungsrichtung 04

2 / GEBRAUCH DES KÜHLSCHRANKS

• Gebrauch des Kühlfachs 05
• Gebrauch des Gefrierfachs 05 Lebensmittelsicherheit (entsprechend Modell) 06

3 / LAUFENDE INSTANDHALTUNG DES KÜHLSCHRANKS

Abtauen 07 Reinigung 07 - Glühbirnenwechsel 07

4 / BESONDERE HINWEISE, STÖRUNGEN

• Betriebsanomalien 08 5 / KUNDENDIENST 09

Der Kühlschrank ist für die Aufbewahrung und Einfrierung von Lebensmitteln, die Aufbewahrung von Tiefkühlprodukten und die Herstellung von Eiswürfeln ausgelegt. Jeder andere Gebrauch ist nicht zulässig.

Der Kühlschrank ist gemäß den Anweisungen dieser Anleitung zu installieren. Eine unsachgemäße Installation kann zur Beschädigung des Geräts führen.

Bei eventuellen Funktionsproblemen des Kühlschranks wenden Sie sich immer und ausschließlich an die zugelassenen Kundendienst-Zentren oder qualifizierte Fachpersonen.

Bevor Sie mit den Instandhaltungsarbeiten beginnen, ziehen Sie den Stecker aus der Steckdose, ohne am Netzkabel zu ziehen.

Wenn der Kühlschrank einen anderen ersetzt, der mit einem Schnappverschluss, Federverschluss, Schloss oder sonstiger Schließvorrichtung ausgestattet ist, vergessen Sie nicht, diese zu zerstören oder noch besser die Tür Ihres alten Geräts auszubauen, um zu vermeiden, dass jemand im Gerät eingeschlossen bleibt (spielende Kinder, Haustiere usw.).

Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich, dass es nicht beschädigt ist. Eventuelle Beschädigungen müssen dem Händler binnen 24 Stunden nach der Anlieferung gemeldet werden. Die verwendeten Verpackungsmaterialien sind vollständig recyclefähig (Karton, Luftpolster aus PE, EPS-Kunststoff usw.). Halten Sie die Verpackungsmaterialien außer Reichweite der Kinder.

Gefahr:

Der Kühlkreislauf des Kühlschranks enthält das Kühlmittel Isobutan, ein natürliches, weniger schädliches, aber sehr leicht entzündliches Gas. Vergewissern Sie sich beim Transport und beim Installieren des Geräts, dass kein einziges Bauteil des Kühlkreises beschädigt ist. Bei Beschädigungen stellen Sie das Gerät in sicherer Entfernung zu Flammen und Zündquellen ab und lüften den Raum, in dem es sich befindet.

Für den optimalen Betrieb des Kühlschranks installieren Sie ihn weit von Wärmequellen und stellen sicher, dass die Luft ungehindert zirkulieren kann (siehe Installation des Kühlschranks).

Achtung:

Bevor Sie mit der Installation beginnen, lesen Sie aufmerksam die Sicherheitsanweisungen, um bestimmte Unannehmlichkeiten zu vermeiden.

Stellen Sie das Gerät in einem feuchtigkeitsfreien, gut belüfteten Raum weit von Wärmequellen auf. Lassen Sie einen Abstand von mindestens 10 cm zwischen dem Oberteil des Kühlschranks und einem darüber liegenden Möbelelement. Ist ein solcher Abstand nicht möglich, setzen Sie 5 cm Abstand zwischen dem Oberteil und einem wandbefestigten Küchenelement und einen Abstand von 2,5 cm von beiden Seiten des Kühlschranks.

Soll das Gerät neben einem anderen Kühlschrank oder Gefrierschrank aufgestellt werden, achten Sie darauf, dass die beiden Geräte nicht zu dicht nebeneinander stehen, um eine Kondensation nach außen zu vermeiden.

Die Kühlklasse des Kühlschranks steht auf dem Typenschild. Sie gibt den Raumtemperaturbereich an, für den die Kühleinheit ausgelegt ist, um einen einwandfreien Betrieb des Geräts zu gewährleisten.

Klasse

N

ST

Raumtemperatur

16° bis 32°

18° bis 38°

18° bis 43°

STROMANSCHLUSS

Steckdose: 220-240 V mit Schutzerde

Vermeiden Sie Adapter und Veränderungen.

Vermeiden Sie eine Berührung des Kabels mit dem Verdichter.

Vermeiden Sie ein Klemmen des Kabels unter dem Gerät.

Die elektrische Einrichtung des Geräts umfasst eine Erdung. Zu Ihrer Sicherheit schließen Sie den Kühlschrank an eine Steckdose mit wirksamer Erdung an (gemäß den gültigen Normen betreffend die Sicherheit elektrischer Geräte).

Der Hersteller übernimmt keine Haftung für Schäden, die auf eine fehlende Erdung zurückgehen.

VOR DEM ANSCHLUSS

• Reinigen Sie die Innenflächen des Kühlschranks mit lauwarmem Wasser und Bikarbonat. Spülen Sie sie und trocknen Sie sie sorgfältig ab.
• Warten Sie 2 Stunden, bevor Sie den Kühlschrank in Betrieb nehmen, damit sich die Schmierstoffe des Motorverdichters stabilisieren können.

UMWELTSCHUTZ

Der Kühlkreislauf und die Isolierstoffe des Geräts enthalten keine für die Ozonschicht schädlichen Kühlgase. Der Kühlschrank darf nicht zusammen mit städtischem Abfall und Altschrott entsorgt werden, um Beschädigungen des Kühlkreises, besonders auf der Rückseite des Geräts, zu vermeiden. Informieren Sie sich bei den zuständigen Behörden über die Einsammlung dieser Art von Geräten.

RECYCLING

Die Verpackungsmaterialien des Kühlschranks sind wiederverwertbar. Beteiligen Sie sich am Recycling und tragen Sie zum Umweltschutz bei, indem Sie sie in den dafür vorgesehenen Sammeltonnen Ihrer Gemeinde entsorgen.

Das Gerät enthält ebenfalls zahlreiche recyclefähige Werkstoffe. Es wurde daher mit diesem Logo versehen, damit Sie wissen, dass alte Geräte getrennt entsorgt werden müssen. Das vom Hersteller betriebene Recycling der Geräte erfolgt darauf unter besten Bedingungen und entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Wenden Sie sich an die zuständigen Behörden oder an Ihren Händler, die Sie über die Ihrem Wohnort am nächsten gelegenen Altgeräte-Sammelstellen informieren können.

Wir danken Ihnen für Ihre Teilnahme am Umweltschutz.

BESCHREIBUNG DES KÜHLSCHRANKS (entsprechend Modell)

Temperaturregler

Innentürbehälter

Gemüsefach

Flaschenfach

Gefrierfach

****

ÄNDERUNG DER ÖFFNUNGSRICHTUNG

Es besteht die Möglichkeit, die Öffnungsrichtung der Tür zu ändern:

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie die Öffnungsrichtung ändern.

• Neigen Sie das Gerät leicht nach hinten und blockieren Sie es in dieser Position.
• Schrauben Sie den unteren Scharnierbolzen los und entfernen Sie die Tür des Kühlfachs.
• Lösen Sie die 4 Scharnierschrauben und entfernen Sie das Scharnier. Setzen Sie es auf der entgegengesetzten Seite ein.
• Schrauben Sie das mittige Scharnier los und entfernen Sie die Tür des Gefrierfachs.
• Entfernen Sie das obere Scharnier und setzen Sie es auf der gegenüberliegenden Seite ein.
• Tauschen Sie die Lochabdeckungen und Kunststoffführungen der Scharnierbolzen auf der Oberseite der 2 Türen gegeneinander aus.
• Stecken Sie die Gefrierfachtür auf den Bolzen und halten Sie sie in dieser Position fest; setzen Sie das mittige Scharnier im unteren Türteil ein und schrauben Sie es fest.
• Setzen Sie die Kühlfachtür zwischen dem mittigen Scharnier und dem unteren Scharnier ein und schrauben Sie sie fest.
• Setzen Sie den unteren Scharnierbolzen ein und ziehen Sie ihn fest an.
• Besitzt der Kühlschrank einen vertikalen Griff, achten Sie darauf, dass Sie ihn auf der entgegengesetzten Seite anbringen.

MONTAGE DER TÜRGRIFFE (entsprechend Modell)

Die Griffe liegen im Innenraum des Kühlschranks. Bringen Sie die Griffe an den Türen in den entsprechenden Löchern an und befestigen Sie sie wie unten abgebildet mit den mitgelieferten Schrauben.

Wenn die Griffe befestigt sind, setzen Sie die mitgelieferten Schraubenabdeckungen an den dafür vorgesehenen Stellen ein.

GEBRAUCH DES KÜHLFACHS

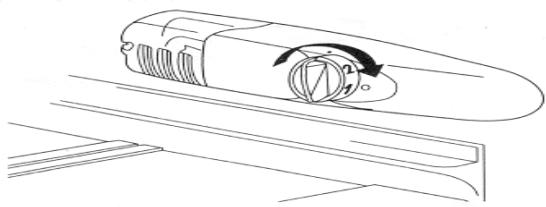

Der im Innenraum des Kühlschranks befindliche Temperaturregler regelt die Temperatur. Zum Einstellen des Temperaturreglers drehen Sie das Einstellrad rechts vom Behälter. Steht der Temperaturregler auf 0, ist das Gerät abgeschaltet. Wir empfehlen, den Regler auf eine mittlere Position - 2 oder 3 - einzustellen.

Tipps:

• Stellen Sie keine warmen Speisen in den Kühlschrank und bewahren Sie flüssige Lebensmittel unbedingt in geschlossenen Behältnissen auf.
• Stellen Sie NIEMALS flüchtige, entzündliche und explosionsfähige Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton und Benzin in den Kühlschrank, anderenfalls besteht Explosionsgefahr.
• Bewahren Sie Fleisch und Fisch eingewickelt auf, um Gerüche zu vermeiden.
• Sorgen Sie für ausreichend Abstand zwischen den Lebensmitteln, damit die Luft dazwischen ungestört zirkulieren kann. Beim Einräumen vermeiden Sie, dass sich die Lebensmittel berühren.
• Stellen Sie sicher, dass die Lebensmittel die kalte Hinterwand des Kühlschranks nicht berühren. Dafür sind die Böden mit einem Anschlag versehen. Die Tür sollte nicht länger offen stehen, als unbedingt erforderlich.

GEBRAUCH DES GEFRIERFACHS

Das Gefrierfach dient zur Aufbewahrung von Tiefkühlprodukten, zum Einfrieren frischer Lebensmittel und zur Herstellung von Eiswürfeln.

Frieren Sie nicht zu große Mengen Lebensmittel auf einmal ein. Je schneller ein Lebensmittel eingefroren wird, desto länger bewahrt es seine Eigenschaften. Wickeln Sie die Lebensmittel vor dem Einfrieren ein, damit sie ihre Frische und Eigenschaften bewahren und die anderen Produkte nicht beeinträchtigen.

Die Aufbewahrungsdauer von Tiefkühlkost und Gefrierkost hängt von der Lebensmittelart ab. Beachten Sie die Hinweise auf der Verpackung. Stellen Sie keine Flaschen und keine Getränkedosen in das Tiefkühlfach. Sie können bersten, wenn ihr Inhalt gefriert. Getränke mit hohem Kohlensäuregehalt können sogar explodieren! Bewahren Sie NIEMALS Limonade, Fruchtsaft, Bier, Wein, Sekt usw. im Gefrier-/Tiefkühlfach auf.

LEBENSMITTELSICHERHEIT (entsprechend Modell)

Erklärungen zum Symbol der kältesten Stelle.

Dieses Symbol weist auf die kälteste Stelle im Kühlschrank

hin, an der die Temperatur ≤ +4° C liegt.

Dort bewahren Sie Folgendes auf: Fleisch, Geflügel, Fisch, Aufschnitt, vorgekochte und Fertiggerichte, gemischte Salate, Zubereitungen sowie Ei oder Creme enthaltende Konditoreiwaren, Frischnudeln, Teig, Pizza/Quiche, Frischprodukte und Rohmilchkäse, gebrauchsfertiges, in Kunststoff verpacktes Gemüse und grundsätzlich sämtliche Frischprodukte, deren Haltbarkeitsdatum eine Aufbewahrungstemperatur von ≤ 4° voraussetzt.

Temperaturanzeige:

Stellen Sie den Temperaturregler ein.

Temperatur richtig.

Mit der Temperaturanzeige kann der einwandfreie Betrieb des Kühlschranks überprüft werden.

Die Anzeige steht auf „OK“, wenn die kälteste Stelle eine mittlere Temperatur von ± 4°C erreicht (4 Stunden nach Inbetriebnahme). Liegt die Temperatur über + 4°C, bleibt die Anzeige schwarz. In diesem Fall müssen Sie die Temperatur im Kühlschrank mit dem Temperaturregler senken.

Achtung:

Bleibt die Kühlschranktür länger geöffnet, steigt die Temperatur im Kühlschrank. Um die Temperatur richtig zu ermitteln, muss die Anzeige binnen 30 Sekunden abgelesen werden. Desgleichen ist zu beachten, dass die Temperatur im Innenraum nicht überall gleichmäßig ist, weshalb die einzelnen Bereiche jeweils für eine bestimmte Lebensmittelart geeignet sind.

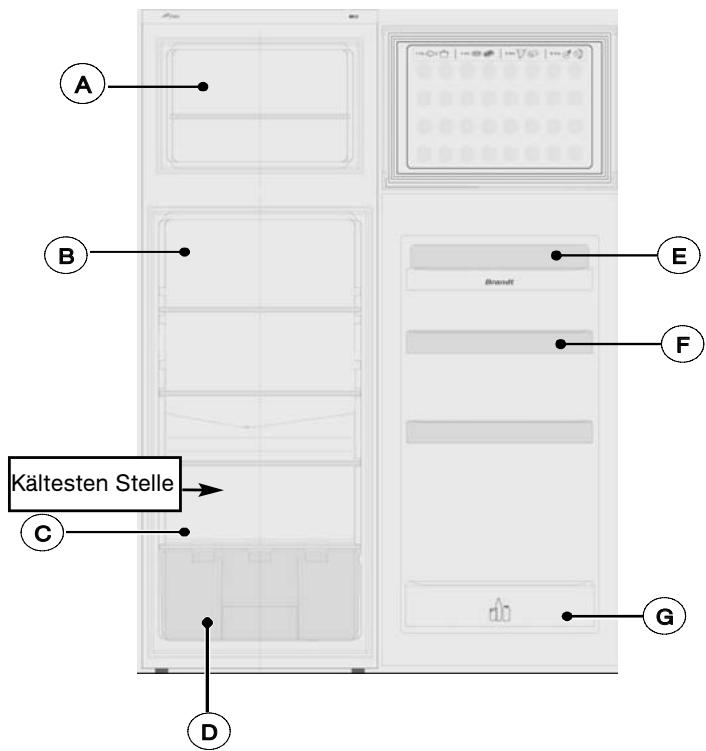

Aufbewahrung von Tiefkühlkost oder Gefrierkost

Milchprodukte, Käse

Fleisch, Wurstwaren, Fisch

Obst und Gemüse

Getränke, Butter und Eier

Würzstoffe

Getränke

ABTAUUNG

Der Kühlschrank besitzt ein automatisches Abtausystem. Die Rückseite des Geräts bedeckt sich mit Reif, wenn der Verdichter arbeitet, und taut ab, wenn der Verdichter abgeschaltet ist. Schmilzt der Reif, verdampft das Wasser von selbst.

Das Fach * * * * muss stets abgetaut werden, wenn die Reifschicht ca. 4 cm erreicht. In allen Fällen muss dieses Fach mindestens 1 Mal pro Jahr abgetaut werden.

Sie können die mitgelieferte Kunststoffspachtel verwenden, aber in keinem Fall ein Utensil aus Metall oder ein elektrisches Gerät.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit dem Abtauen beginnen.

• Packen Sie die eingefrorenen Lebensmittel in einen Gefrierbeutel ein und bewahren Sie sie an einer kühlen Stelle auf.
• Lassen Sie die Tür geöffnet und saugen Sie das Wasser nach und nach mit einem Schwamm auf.
• Um den Abtauvorgang zu beschleunigen, können Sie einen Behälter mit warmem Wasser in das Fach stellen und die Tür schließen.
• Wenn das Fach abgetaut ist, reinigen Sie das Gerät.

REINIGUNG UND PFLEGE

Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.

Wir empfehlen, den Kühlschrank in regelmäßigen Abständen zu reinigen und zu desinfizieren.

• Reinigen Sie den Innenraum mit Wasser und Bikarbonat, mit einem Schwamm oder einem Lappen, um die Bildung von Gerüchen zu vermeiden.
• Verwenden Sie in keinem Fall Lösungsmittel und scheuernde Reinigungsmittel, die den Innenraum des Kühlschranks beschädigen würden. Waschen Sie das Zubehör des Innenraums nicht in der Spülmaschine.
• Es wird empfohlen, die Rückseite des Kühlschranks ein Mal pro Jahr mit einem Lappen abzuwischen. Verschmutzungen der Rückseite senken den Wirkungsgrad des Kühlschranks und erhöhen seinen Verbrauch.

GLÜHBIRNENWECHSEL

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Glühbirne wechseln.

• Entfernen Sie das Gitter. Die Glühbirne befindet sich hinter der Wand des Temperaturreglers.
• Schrauben Sie die Glühbirne gegen den Uhrzeigersinn heraus.
• Setzen Sie eine neue Glühbirne mit gleicher Leistung wie die alte ein.
• Setzen Sie das Gitter ein, stecken den Stecker in die Steckdose und schalten das Gerät ein.

BETRIEBSANOMALIEN

Bei jedem Kühlschrank entsteht eine normale Geräuschentwicklung:

Das Kühlgas kann ein Sprudelgeräusch in den Leitungen erzeugen. - Der Verdichter kann Surrgeräusche erzeugen, die sich beim Anlauf verstärken können. Die verwendeten Materialien erzeugen ein „Knacken" beim Dehnen und Zusammenziehen.

PROBLEM	ABHILFE
Der Kühlschrank Funktioniert nicht.	Überprüfen Sie, dass der Stecker richtig sitzt, dass die Schmelzsanierung nicht durchgebrannt ist und der Schutzschalter nicht aktiviert ist.
Der Kühlschrank vibriert oder erzeugt Geräusahe	Überprüfen Sie, dass er waagerecht stehen. Verstellen Sie die Fuß entsprechend.
Der Kühlschrank kühlt zu stark/nicht genug.	Überprüfen Sie die Position des Temperaturreglers und stellenihn auf eine geeignetere Temperatur ein.
Die Glühbirne des Kühlschranks leuchtet nicht.	Überprüfen Sie die Glühbirne und wechseln sie gegebenenfalls aus. Wenn das Problem anhalt, kontrollieren Sie den Anschluss des Geräts.
Der Verdichter startet nach einem Temperaturwechsel nicht.	Das ist normal, der Verdichter lauft nach einer bestimmten Zeit an.
Wasser befindet sich auf dem Boden oder den Kühlschrankboden.	Das Loch für die Abführung des Abtauwassers ist wahrscheinlich verstopft. Machen Sie es mit einer Stricknadel frei.

TECHNISCHER PANNENDIENST

Wenn Sie die beschriebenen Kontrollen bereits durchgeführt haben und das Problem trotzdem anhält, NEHMEN SIE KEINE REPARATUR SELBST VOR. Wenden Sie sich an den Technischen Pannendienst in Ihrer Nähe.

DIESES GERÄT ERFÜLLT DIE EWG-RICHTLINIEN

Eventuelle Eingriffe an Ihrem Kühlschrank dürfen nur von einem qualifizierten Fachmann, der von der Marke zugelassen ist, durchgeführt werden.

Bei Ihrem Anruf geben Sie bitte sämtliche Daten Ihres Geräts vollständig an (Modell, Typ, Seriennummer): Diese Daten stehen in Ihrem Garantieschein und auf dem Typenschild.

ORIGINALTEILE: Bei einem Wartungseingriff verlangen Sie den ausschließlichen Gebrauch von zertifizierten Originalersatzteilen.
