Produkttyp	Haushaltskühlschrank
Marke	FAGOR
Modell	FA-1530
Klimaklasse	Je nach Modell unterschiedlich (siehe Typenschild)
Stromversorgung	220-240 V ~ 50 Hz
Kältemittel	Isobutan (R600a), entzündbares Gas
Anzahl der Türen	1 Tür
Türanschlag wechselbar	Ja, umkehrbar
Abtauart	Automatisch
Innenbeleuchtung	Ja, austauschbare Lampe
Einstellbarer Thermostat	Ja, von 0 (Aus) bis zu Positionen, empfohlene Position 2-3
Kälteste Zone	Ja, durch Symbol gekennzeichnet, Zieltemperatur 4°C
Temperaturanzeige	Ja, zeigt 'OK' bei 4°C an
Ablagen	Ja, mit Anschlag gegen Kaltwand-Kontakt
Flaschenhalter	Ja
Gemüseschublade	Ja
Möglichkeit der Unterbauinstallation	Ja, abnehmbare Oberseite
Reinigung	Lauwarmes Wasser und Natron, keine Scheuermittel verwenden
Kindersicherung	Nicht spezifisch, aber Hinweis, Verschlüsse alter Geräte unbrauchbar machen
Kundendienst	Wenden Sie sich an einen autorisierten Service
Originalersatzteile	Empfohlen
Recycling	Entspricht WEEE, nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - FA-1530 FAGOR

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostat rechts im Innenraum. Stellung 0 schaltet das Gerät aus. Für den normalen Gebrauch wählen Sie eine mittlere Stellung wie 2 oder 3. Wenn Sie eine Temperaturanzeige haben, stellen Sie sie ein, bis OK angezeigt wird (ca. 4°C in der kältesten Zone).

Was tun, wenn der Kühlschrank nicht genug kühlt?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Sicherung oder der Schutzschalter nicht ausgelöst hat. Stellen Sie sicher, dass der Thermostat nicht auf 0 steht. Reicht das nicht, reinigen Sie das Rückseitengitter zur Verbesserung des Wärmeaustauschs und stellen Sie sicher, dass die Luft frei um das Gerät zirkulieren kann.

Wie wechsle ich die Innenlampe?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Gitter hinter der Lampe, schrauben Sie die alte Lampe gegen den Uhrzeigersinn heraus. Ersetzen Sie sie durch eine Lampe gleicher Leistung (normalerweise 15 W). Setzen Sie das Gitter wieder ein, schließen Sie das Gerät wieder an und schalten Sie es ein.

Kann man den Türanschlag wechseln?

Ja. Trennen Sie das Gerät vom Netz, neigen Sie es nach hinten und blockieren Sie es. Schrauben Sie die untere Scharnierachse heraus, nehmen Sie die Tür ab, bauen Sie dann die Scharniere auf der gegenüberliegenden Seite ab und wieder an. Setzen Sie die Kunststoffführung der Achse in das gegenüberliegende Loch ein. Bei Modellen mit vertikalem Griff versetzen Sie diesen ebenfalls auf die andere Seite.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Innere mit einem in lauwarmem Wasser mit Natron getränkten Schwamm. Spülen und trocknen Sie gründlich. Verwenden Sie niemals Lösungsmittel oder Scheuermittel. Das Zubehör ist nicht spülmaschinengeeignet.

Warum steht Wasser im Kühlschrank oder auf dem Boden?

Dies liegt oft an einem verstopften Ablaufloch für das Tauwasser. Reinigen Sie es mit einer Stricknadel oder einem Pfeifenreiniger. Prüfen Sie auch, ob die Auffangschale hinten nicht verschoben ist.

Der Kühlschrank macht Geräusche, ist das normal?

Ja. Das Kältemittel kann blubbern, der Kompressor brummt und beschleunigt beim Start, und Materialausdehnungen erzeugen Knackgeräusche. Wenn das Geräusch ungewöhnlich wird (Vibrationen), überprüfen Sie die Ausrichtung des Geräts durch Einstellen der Füße.

Wie kann ich die Lebensmittelsicherheit gewährleisten?

Legen Sie Fleisch, Fisch und zubereitete Speisen in die kälteste Zone (normalerweise das oberste Gitter). Lassen Sie die Tür nicht zu lange offen. Beachten Sie die auf den Verpackungen angegebenen Lagertemperaturen. Geben Sie keine heißen Lebensmittel in den Kühlschrank.

Ist das Abtauen automatisch oder manuell?

Das Abtauen erfolgt automatisch: Die Rückwand wird beim Betrieb des Kompressors mit Reif bedeckt und taut im Stillstand ab. Das Tauwasser verdunstet auf natürliche Weise. Kratzen Sie niemals mit einem spitzen Gegenstand am Reif.

Was tun, wenn das Gerät nach einem Transport nicht startet?

Nach einem Transport oder einer Neigung warten Sie etwa 2 Stunden, bevor Sie das Gerät anschließen, damit sich die Schmierstoffe im Kompressor setzen können. Überprüfen Sie dann Steckdose und Sicherung.

BEDIENUNGSANLEITUNG FA-1530 FAGOR

• Sicherheitsanweisungen 02

1 / INSTALLATION DES KÜHLSCHRANKS

• Stromanschluss 03 Vor dem Anschluss des Geräts 03 Umweltschutz 03 Recycling 03
• Beschreibung des Kühlschranks 04
• Änderung der Öffnungsrichtung 04

2 / GEBRAUCH DES KÜHLSCHRANKS

Tipps 05 Lebensmittelsicherheit (entsprechend Modell) 05

3 / LAUFENDE INSTANDHALTUNG DES KÜHLSCHRANKS

Abtaung 06 Reinigung 06 - Glühbirnenwechsel 06

4 / BESONDERE HINWEISE, STÖRUNGEN

• Betriebsanomalien 07 5 / KUNDENDIENST 08

Das Gerät wurde für die Aufbewahrung von Lebensmitteln für den Hausgebrauch ausgelegt. Jeder andere Gebrauch ist nicht zulässig.

Der Kühlschrank ist gemäß den Anweisungen dieser Anleitung zu installieren. Eine unsachgemäße Installation kann zur Beschädigung des Geräts führen.

Bei eventuellen Funktionsproblemen des Kühlschranks wenden Sie sich immer und ausschließlich an die zugelassenen Kundendienst-Zentren oder qualifizierte Fachpersonen.

Bevor Sie mit den Instandhaltungsarbeiten beginnen, ziehen Sie den Stecker aus der Steckdose, ohne am Netzkabel zu ziehen.

Wenn der Tiefkühltruhe einen anderen ersetzt, der mit einem Schnappverschluss, Federverschluss, Schloss oder sonstiger Schließvorrichtung ausgestattet ist, vergessen Sie nicht, diese zu zerstören oder noch besser die Tür Ihres alten Geräts auszubauen, um zu vermeiden, dass jemand im Gerät eingeschlossen bleibt (spielende Kinder, Haustiere usw.).

Nachdem Sie das Gerät ausgepackt haben, vergewissern Sie sich, dass es nicht beschädigt ist. Eventuelle Beschädigungen müssen dem Händler innerhalb von 24 Stunden nach der Anlieferung gemeldet werden. Die verwendeten Verpackungsmaterialien sind vollständig recyclebar (Karton, Luftpolster aus PE, EPS-Kunststoff usw.). Halten Sie die Verpackungsmaterialien außer Reichweite von Kindern.

Gefahr:

Der Kühlkreislauf des Kühlschranks enthält das Kühlmittel Isobutan, ein natürliches, weniger schädliches, aber sehr leicht entzündliches Gas. Vergewissern Sie sich beim Transport und beim Installieren des Geräts, dass kein einziges Bauteil des Kühlkreises beschädigt ist. Bei Beschädigungen stellen Sie das Gerät in sicherer Entfernung zu Flammen und Zündquellen ab und lüften den Raum, in dem es sich befindet.

Für den optimalen Betrieb des Kühlschranks installieren Sie ihn weit von Wärmequellen und stellen sicher, dass die Luft ungehindert zirkulieren kann (siehe Installation des Kühlschranks).

Achtung:

Bevor Sie mit der Installation beginnen, lesen Sie aufmerksam die Sicherheitsanweisungen, um bestimmte Unannehmlichkeiten zu vermeiden.

Stellen Sie das Gerät in einem feuchtigkeitsfreien, gut belüfteten Raum weit von Wärmequellen auf. Lassen Sie einen Abstand von mindestens 10 cm zwischen dem Oberteil des Kühlschranks und einem darüber liegenden Möbelelement. Ist ein solcher Abstand nicht möglich, setzen Sie 5 cm Abstand zwischen dem Oberteil und einem wandbefestigten Küchenelement und einen Abstand von 2,5 cm von beiden Seiten des Kühlschranks.

Soll das Gerät neben einem anderen Kühlschrank oder Gefrierschrank aufgestellt werden, achten Sie darauf, dass die beiden Geräte nicht zu dicht nebeneinander stehen, um eine Kondensation nach außen zu vermeiden.

Die Klimaklasse des Kühlschranks steht auf dem Typenschild. Sie gibt den Raumtemperaturbereich an, für den die Kühleinheit ausgelegt ist, um einen einwandfreien Betrieb des Geräts zu gewährleisten.

Klasse

N

ST

T

Raumtemperatur

16° bis 32°

18° bis 38°

18° bis 43°

STROMANSCHLUSS

Steckdose: 220-240 V mit Schutzerde

Vermeiden Sie Adapter und Veränderungen.

Vermeiden Sie eine Berührung des Kabels mit dem Verdichter.

Vermeiden Sie ein Klemmen des Kabels unter dem Gerät.

Die elektrische Einrichtung des Geräts umfasst eine Erdung. Zu Ihrer Sicherheit schließen Sie den Kühlschrank an eine Steckdose mit wirksamer Erdung an (gemäß den gültigen Normen betreffend die Sicherheit elektrischer Geräte).

Der Hersteller übernimmt keine Haftung für Schäden, die auf eine fehlende Erdung zurückgehen.

VOR DEM ANSCHLUSS

• Reinigen Sie die Innenflächen des Kühlschranks mit lauwarmem Wasser und Bikarbonat. Spülen Sie sie und trocknen Sie sie sorgfältig ab.
• Warten Sie 2 Stunden, bevor Sie den Kühlschrank in Betrieb nehmen, damit sich die Schmierstoffe des Motorverdichters stabilisieren können.

UMWELTSCHUTZ

Der Kühlkreislauf und die Isolierstoffe des Geräts enthalten keine für die Ozonschicht schädlichen Kühlgase. Der Kühlschrank darf nicht zusammen mit städtischem Abfall und Altschrott entsorgt werden, um Beschädigungen des Kühlkreises besonders auf der Rückseite des Geräts zu vermeiden. Informieren Sie sich bei den zuständigen Behörden über die Einsammlung dieser Art von Geräten.

RECYCLING

Die Verpackungsmaterialien des Kühlschranks sind wiederverwertbar. Beteiligen Sie sich am Recycling und tragen Sie zum Umweltschutz bei, indem Sie sie in den dafür vorgesehenen Sammeltonnen Ihrer Gemeinde entsorgen.

Das Gerät enthält ebenfalls zahlreiche recyclefähige Werkstoffe. Es wurde mit diesem Logo versehen, damit Sie wissen, dass alte Geräte getrennt entsorgt werden müssen. Das vom Hersteller betriebene Recycling der Geräte erfolgt unter besten Bedingungen und entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Wenden Sie sich an die zuständigen Behörden oder an Ihren Händler, der Sie über die Ihrem Wohnort am nächsten liegenden Altgeräte-Sammelstellen informieren kann.

Wir danken Ihnen für Ihre Teilnahme am Umweltschutz.

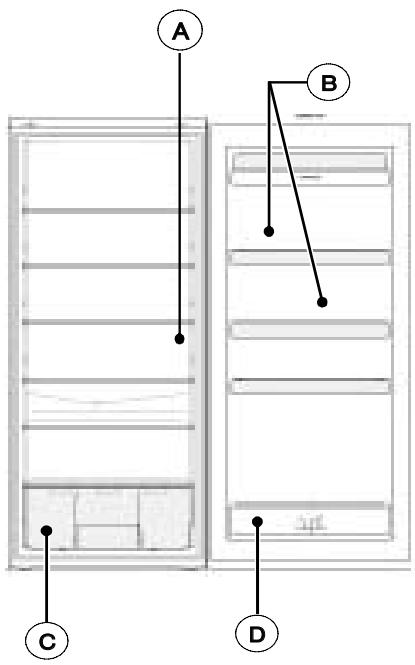

BESCHREIBUNG DES KÜHLSCHRANKS (entsprechend Modell)

Temperaturregler

Innentürbehälter

Gemüsefach

Flaschenfach

ÄNDERUNG DER ÖFFNUNGSRICHTUNG

Es besteht die Möglichkeit, die Öffnungsrichtung der Tür zu ändern:

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie die Öffnungsrichtung ändern.

• Neigen Sie den Kühlschrank möglichst nach hinten und blockieren Sie ihn in dieser Position.
• Schrauben Sie den unteren Scharnierbolzen los und entfernen Sie die Tür. Entfernen Sie das untere Scharnier und setzen Sie es auf der gegenüberliegenden Seite ein.
• Schrauben Sie das obere Scharnier los und setzen Sie es auf der gegenüberliegenden Seite ein.
• Ziehen Sie die Kunststoffführung des oberen Scharnierbolzens aus der Tür heraus und stecken Sie sie in das Loch auf der gegenüberliegenden Seite, nachdem Sie die Abdeckung entfernt und diese in das freigewordene Loch eingesetzt haben.
• Stecken Sie die Tür in den Bolzen des oberen Scharniers und schrauben Sie sie fest.
• Setzen Sie den unteren Scharnierbolzen ein und ziehen Sie ihn gut an.
• Besitzt der Kühlschrank einen vertikalen Griff, achten Sie darauf, dass Sie ihn auf der entgegengesetzten Seite anbringen.

MONTAGE DER TÜRGRIFFE (entsprechend Modell)

Die Griffe liegen im Innenraum des Kühlschranks. Bringen Sie die Griffe auf den Türen in den entsprechenden Löchern an und befestigen Sie sie wie unten abgebildet mit den mitgelieferten Schrauben. Wenn die Griffe befestigt sind, setzen Sie die mitgelieferten Schraubenabdeckungen an den darauf vorgesehenen Stellen ein.

ENTFERNUNG DES ABNEHMBAREN OBERTEILS (entsprechend Modell)

Bei der Installation des Kühlschranks unter einer Arbeitsfläche kann es vorkommen, dass Sie das Oberteil entfernen müssen.

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das abnehmbare Oberteil abnehmen.

• Entfernen Sie die beiden Schrauben auf der Hinterseite des Oberteils.
• Ziehen Sie das Oberteil ab, indem Sie es anheben und leicht nach vorne schieben.

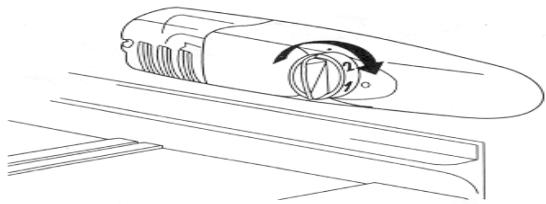

GEBRAUCH DES KÜHLFACHS

Der im Innenraum des Kühlschranks befindliche Temperaturregler regelt die Temperatur. Zum Einstellen des Temperaturreglers drehen Sie das Einstellrad rechts vom Behälter. Steht der Temperaturregler auf 0, ist das Gerät abgeschaltet. Wir empfehlen, den Regler auf eine mittlere Position - 2 oder 3 - einzustellen.

Tipps:

• Stellen Sie keine warmen Speisen in den Kühlschrank und stellen Sie flüssige Lebensmittel unbedingt in geschlossenen Behältnissen hinein.
• Stellen Sie NIEMALS flüchtige, entzündliche und explosionsfähige Flüssigkeiten wie Lösungsmittel, Alkohol, Aceton und Benzin in den Kühlschrank, anderenfalls besteht Explosionsgefahr.
• Bewahren Sie Fleisch und Fisch eingewickelt auf, um Gerüche zu vermeiden.
• Sorgen Sie für ausreichend Abstand zwischen den Lebensmitteln, damit die Luft dazwischen ungestört zirkulieren kann. Beim Einräumen vermeiden Sie, dass sich die Lebensmittel berühren.
• Stellen Sie sicher, dass die Lebensmittel die kalte Hinterwand des Kühlschranks nicht berühren. Dafür sind die Böden mit einem Anschlag versehen. Die Türe nicht länger offen stehen lassen, als unbedingt erforderlich.

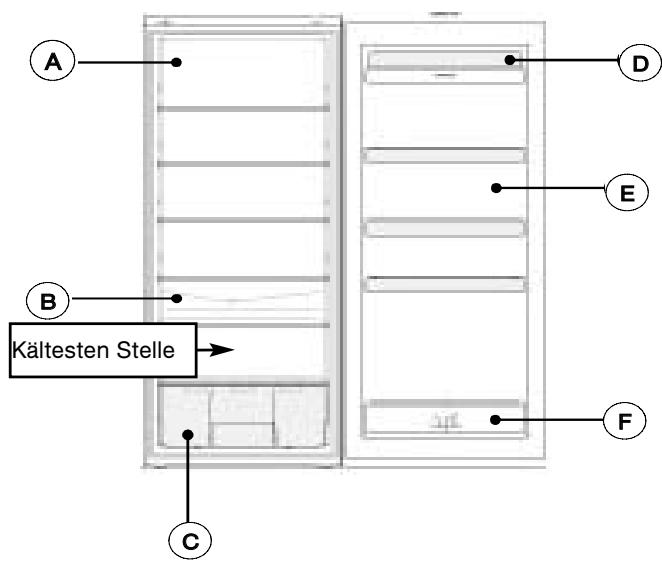

LEBENSMITTELSICHERHEIT (entsprechend Modell)

Erklärungen zum Symbol der kältesten Stelle.

Dieses Symbol weist auf die kälteste Stelle im Kühlschrank, an der die Temperatur ≤ +4°C liegt.

Dort bewahren Sie Folgendes auf: Fleisch, Geflügel, Fisch, Aufschnitt, vorgekochte und Fertiggerichte, gemischte Salate, Zubereitungen sowie Ei oder Creme enthaltende Konditoreiwaren, Frischnudeln, Teig, Pizza/Quiche, Frischprodukte und Rohmilchkäse, gebrauchsfertiges, in Kunststoff verpacktes Gemüse und grundsätzlich sämtliche Frischprodukte, deren Haltbarkeitsdatum eine Aufbewahrungstemperatur von ≤ +4°C voraussetzt.

Temperaturanzeige:

Stellen Sie den Temperaturregler ein.

Temperatur richtig.

Mit der Temperaturanzeige kann der einwandfreie Betrieb des Kühlschranks überprüft werden. Die Anzeige steht auf „OK“, wenn die kälteste Stelle eine mittlere Temperatur von ± 4°C erreicht (4 Stunden nach Inbetriebnahme). Liegt die Temperatur über + 4°C, bleibt die Anzeige schwarz. In diesem Fall müssen Sie die Temperatur im Kühlschrank mit dem Temperaturregler senken.

Achtung:

Bleibt die Kühlschranktür länger geöffnet, steigt die Temperatur im Kühlschrank. Um die Temperatur richtig zu ermitteln, muss die Anzeige binnen 30 Sekunden abgelesen werden. Desgleichen ist zu beachten, dass die Temperatur im Innenraum nicht überall gleichmäßig ist, weshalb die einzelnen Bereiche jeweils für eine bestimmte Lebensmittelart geeignet sind.

Milchprodukte, Käse

Fleisch, Wurstwaren, Fisch

Obst und Gemüse

Getränke, Butter und Eier

Würzstoffe

Getränke

ABTAUUNG

Der Kühlschrank besitzt ein automatisches Abtausystem. Die Rückseite des Geräts bedeckt sich mit Reif, wenn der Verdichter funktioniert, und taut ab, wenn der Verdichter abgeschaltet ist. Schmilzt der Reif, verdampft das Wasser von selbst.

REINIGUNG UND PFLEGE

Stecken Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen.

Wir empfehlen, den Kühlschrank in regelmäßigen Abständen zu reinigen und zu desinfizieren.

• Reinigen Sie den Innenraum mit Wasser und Bikarbonat, mit einem Schwamm oder einem Lappen, um die Bildung von Gerüchen zu vermeiden.
• Verwenden Sie in keinem Fall Lösungsmittel und scheuernde Reinigungsmittel, die den Innenraum des Kühlschranks beschädigen könnten. Waschen Sie das Zubehör des Innenraums nicht in der Spülmaschine.
• Es wird empfohlen, die Rückseite des Kühlschranks ein Mal pro Jahr mit einem Lappen abzuwischen. Verschmutzungen der Rückseite senken den Wirkungsgrad des Kühlschranks und erhöhen seinen Verbrauch.

GLÜHBIRNENWECHSEL

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Glühbirne wechseln.

• Entfernen Sie das Gitter. Die Glühbirne befindet sich hinter der Wand des Temperaturreglers.
• Schrauben Sie die Glühbirne gegen den Uhrzeigersinn heraus.
• Setzen Sie eine neue Glühbirne mit gleicher Leistung wie die alte ein.
• Setzen Sie das Gitter ein, stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein.

BETRIEBSANOMALIEN

Bei jedem Kühlschrank entsteht eine normale Geräuschentwicklung:

Das Kühlgas kann ein Sprudelgeräusch in den Leitungen erzeugen. - Der Verdichter kann Surrgeräusche erzeugen, die sich beim Anlauf verstärken können. Die verwendeten Materialien erzeugen ein „Knacken" beim Dehnen und Zusammenziehen.

PROBLEM	ABHILFE
Der Kühlschrank Funktioniert nicht.	Überprüfen Sie, dass der Stecker richtig sitzt, dass die Schmelzsicherung nicht durchgebrannt ist und der Schutzschalter nicht aktiviert ist.
Der Kühlschrank vibriert oder erzeugt Geräusahe.	Überprüfen Sie, dass er waagerecht stehen. Verstellen Sie die Fuß entsprechend.
Der Kühlschrank kühlt zu stark/nicht genug.	Überprüfen Sie die Position des Temperaturreglers und stellenihn auf eine geeignetere Temperatur ein.
Die Glühbirne des Kühlschranks leuchtet nicht.	Überprüfen Sie die Glühbirne und wechseln sie gegebenenfalls aus. Wenn das Problem anhalt, kontrollieren Sie den Anschluss des Geräts.
Der Verdichter startet nach einem Temperaturwechsel nicht.	Das ist normal, der Verdichter lauft nach einer bestimmten Zeit an.
Wasser befindet sich auf dem Boden oder den Kühlschrankböden.	Das Loch für die Abführung des Abtauwassers ist wahrscheinlich verstopft. Machen Sie es mit einer Stricknadel frei.

TECHNISCHER PANNENDIENST

Wenn Sie die beschriebenen Kontrollen bereits durchgeführt haben und das Problem trotzdem anhält, NEHMEN SIE KEINE REPARATUR SELBST VOR. Wenden Sie sich an den Technischen Pannendienst in Ihrer Nähe.

DIESES GERÄT ERFÜLLT DIE EWG-RICHTLINIEN

Eventuelle Eingriffe an Ihrem Kühlschrank dürfen nur von einem qualifizierten Fachmann, der von der Marke zugelassen ist, durchgeführt werden.

Bei Ihrem Anruf geben Sie bitte sämtliche Daten Ihres Geräts vollständig an (Modell, Typ, Seriennummer): Diese Daten stehen in Ihrem Garantieschein und auf dem Typenschild.

ORIGINALTEILE: Bei einem Wartungseingriff verlangen Sie den ausschließlichen Gebrauch von zertifizierten Originalersatzteilen.
