BEDIENUNGSANLEITUNG RC3000E02 THOMSON

Universal Fernbedienung

1 2 3 TV SAT DVD AMP 4 5 6 7 SETUP GUIDE 8 9 10 11 13 15 16 AV 0 THOMSON ROCK10M

A

B

©

Respect the environment and the law!
Respectez l'environnement et la loi !
Schützen Sie die Umwelt und halten Sie die geltenden Entsorgungsbestimmungen ein!
Rispettate l'ambiente e la legge!
Respete el medio ambiente y la ley!

D Bedienungsanleitung....07

Diese Universalfernbedienung (4 in 1) ist mit den meisten infrarotgesteuerten Fernsehgeräten, Videorecordern, DVDPlayern und Satellitenempfängern sowie mit den Digital Video Broadcast Terrestrial-Empfängern (DVBT) kompatibel.

Die Fernbedienung wurde im Werk programmiert, damit Sie sie sofort zum Steuern des größten Teils der Geräte der

Marken des THOMSON-Konzerns benutzen können. Deshalb empfehlen wir Ihnen, die Fernbedienung anhand einer der in dieser Bedienungsanleitung beschriebenen Methoden auszuprobieren, bevor Sie versuchen, sie zu programmieren. Zuerst müssen die zwei AAA Batterien in die Fernbedienung eingelegt werden.

Bitte bewahren Sie diese Bedienungsanleitung und die separate Codeliste unbedingt auf, um die Fernbedienung zu einem späteren Zeitpunkt zum Steuern anderer Geräte programmieren zu können.

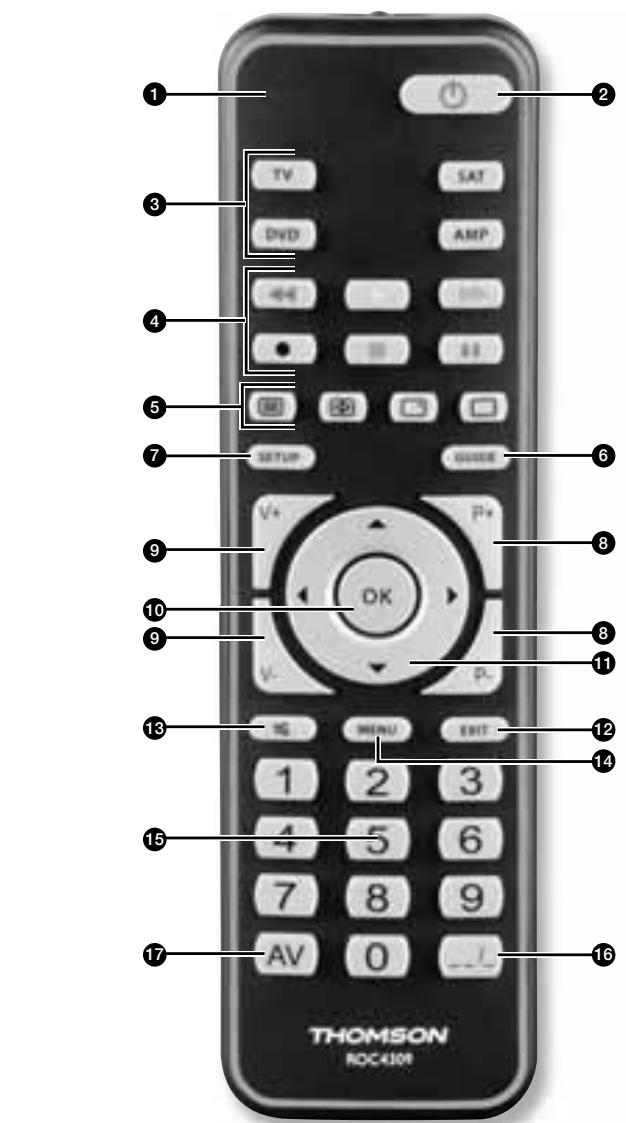

Die Tasten

1 Leuchtanzeige: Die rote Leuchtanzeige leuchtet auf, wenn eine Taste gedrückt wird.
2 ☐: Ein/Standby oder nur Standby, abhängig von den verwendeten Geräten.
3 MODUS-TASTEN: Zum Auswählen des zu bedienenden Geräts (TV, DVD...)
4. ▶ (Wiedergabe): Wiedergabe einer DVD oder einer Videokassette*.

▶▶(Schneller Vorlauf): Schneller Vorlauf (DVD, VCR,...)*.

◀◀(Rücklauf): Rücklauf (DVD, VCR,...)*.

II (Pause): Hält die Wiedergabe an und stoppt auf einem Bild*

● (Aufnahme): Drücken Sie die Aufnahmetaste zweimal, um die Aufnahme zu starten.

■ (Stopp): Stoppt die Disk (DVD)*

: Teletext ein
□: Teletext aus
: Teletext anhalten (Bildlauf stoppen)
+: Zeigt Informationen des ausgewählten Geräts an

6 Guide: Elektronischer Programmführer
7 Setup: Ermöglicht die Programmierung vor der ersten Nutzung.
8 P+/P-: Tasten zum Umschalten auf den nächsten bzw. vorherigen Kanal
9. V+/V-: Erhöht (+) bzw. vermindert (-) die Lautstärke des ausgewählten Geräts
10. OK: Bestätigung der Auswahl
11. ▲/▼/◄/►: Ermöglicht die vertikale und horizontale Navigation durch die Menüs
12. Exit: Schaltet das Menü des ausgewählten Produkts aus
13. (Stumm): Schaltet den Ton des ausgewählten Geräts aus
14. Menu: Schaltet das Menü des ausgewählten Produkts ein
15. Nummerntasten 0-9: Diese Tasten haben dieselben Funktionen wie die auf Ihrer Original-Fernbedienung und werden außerdem verwendet, um den Code einzugeben.
16. :-/-: In Verbindung mit den Nummertasten ermöglicht Ihnen diese Taste bei einigen Geräten eine direkte zweistellige Anwahl von Programmen.
17. AV: Zur Auswahl einer externen Quelle (SCART, HDMI usw.)
Hinweis: Je nach Geräten, deren Herstellern und Herstellungsjahren können sich die verfügbaren Funktionen unterscheiden.
* Die farbigen Tasten können bei aktiviertem Teletext zur Auswahl von Kategorien und speziellen Funktionen (je nach Aufbau der Menüs) verwendet werden.

Testen der noch nicht

programmierten Fernbedienung

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD-Player, Videorekorder, SAT: Satelliten-Receiver, Kabel-Receiver, ADSL-Box, DVBT-Receiver usw. AMP: Verstärker, CD-Player, HiFi-Anlage usw.
3. Richten Sie die Fernbedienung auf das zu steuernde Gerät und versuchen Sie, es mit der Taste ☐ auszuschalten. Wenn sich das Gerät nicht ausschaltet, müssen Sie die Fernbedienung nach einer der nachstehend beschriebenen Methoden A, B, C oder D programmieren.

Hinweis 1: Mit Ausnahme der TV-Taste sind alle Modustasten (DVD, ...) programmierbar, um ein anderes Gerät als das auf der Taste angegebene zu steuern. So können Sie zum Beispiel den STB Modus der Taste STB zuordnen. Sie müssen den der Marke und dem gewünschten Gerät entsprechenden Code eingeben, indem Sie eine der in dieser Bedienungsanleitung beschriebenen Methoden befolgen. Methode D (automatische Codesuche) erleichtert Ihnen diesen Vorgang. Sie brauchen nur irgendeinen Code der Liste einzugeben, welche dem Gerätetyp entspricht (z.B. 0603 für einen Thomson-Satellitenempfänger), und dann den automatischen Suchvorgang zu starten. Die Fernbedienung testet dann alle Codes, bis sie den Code gefunden hat, auf den der Empfänger anspricht.

Hinweis 2: Um zwei Geräte des gleichen Typs und der gleichen Marke zu steuern (2 Thomson-Videorecorder, 2 Thomson-Satellitenempfänger), sich zunächst vergewissern, dass diese beiden Geräte bereits so parametriert sind, dass das eine Gerät nur auf einen Untercode und das andere Gerät auf einen anderen Untercode reagiert (Codes A und B für die Thomson-Geräte). Dann nacheinander zwei Modustasten nach Methode D programmieren.

Programmieren der

Fernbedienung

Methode A - Schnelles Programmieren

mit 1-stelligem Untercode

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode des zu bedienenden Geräts finden. Nach der Eingabe des Untercodes überprüft die Fernbedienung ein vorgegebenes Codeverzeichnis. Lesen Sie hierzu Seite I der dieser Bedienungsanleitung beigelegten Liste mit den Untercodes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und anschließend ununterbrochen leuchtet. (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Schritte zu geben. Kurz vor Ablauf der Zeit blinkt sie wieder und erlischt dann.)
3. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD-Player, Videorekorder, SAT: Satelliten-Receiver, Kabel-Receiver, ADSL-Box, DVBT-Receiver usw. AMP: Verstärker, CD-Player, HiFi-Anlage usw.
4. Wenn die Anzeige leuchtet, den Untercode eintippen (z. B. 1 für THOMSON).
5. Richten Sie die Fernbedienung auf das Gerät, und versuchen Sie, es mit der Taste ⏻ auszuschalten.
6. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung des Codes auf die OK Taste.
7. Sollte sich das Gerät nicht ausschalten, erneut mehrmals die Taste ☐ drücken, bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastenbetätigungen, müssen Sie ca. 1 Sekunde warten, um der Betriebsartenleuchte genügend Zeit zum Verlöschen und Wiederaufleuchten zu geben. Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.
8. Sowie sich das zu steuernde Gerät ausschaltet, auf OK drücken, um den Code zu speichern.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen.

Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren.

Methode B – Programmieren mit 4-stelligen Codes

Bevor Sie mit dem Programmieren beginnen, müssen Sie den Code des zu steuernden Geräts suchen. Siehe die dieser Bedienungsanleitung beigelegte Liste, Seite II der Codes.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.
2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und anschließend ununterbrochen leuchtet. (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Schritte zu geben. Kurz vor Ablauf der Zeit blinkt sie wieder und erlischt dann.)
3. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD-Player, Videorekorder, SAT: Satelliten-Receiver, Kabel-Receiver, ADSL-Box, DVBT-Receiver usw. AMP: Verstärker, CD-Player, HiFi-Anlage usw.
4. Wenn die Anzeige leuchtet, die erste Ziffer des für das Fabrikat des zu steuernden Geräts vorgeschlagenen 4-stelligen Codes eintippen (z. B. 0036 für THOMSON).
5. Richten Sie die Fernbedienung auf das Gerät, und versuchen Sie, es mit der Taste ⏻ auszuschalten.
6. Sollte sich das Gerät nicht ausschalten, den Schritt 2 wiederholen. Anschließend den nächsten 4-stelligen Code eintippen. Versuchen Sie, das Gerät auszuschalten, indem Sie einmal auf die Taste 🔒 drücken. Den Vorgang wiederholen, indem Sie jeden der 4-stelligen Codes ausprobieren.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren.

Methode C – Programmieren mittels Code-Suche

Sollte keiner der Codes funktionieren, besteht die Möglichkeit, den Code ohne jegliche Eingabe herauszufinden.

1. Schalten Sie das Gerät ein, das Sie steuern möchten.

2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

3. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD Player, STB: Satellitenempfänger, Kabel, TNT, ADSL, AUX

4. Die Fernbedienung auf das Gerät richten und versuchen, es auszuschalten, indem Sie auf die Taste 🔊 drücken.

5. Sobald sich das zu bedienende Gerät abschaltet, drücken Sie zur Abspeicherung des Codes auf die OK Taste.

6. Sollte sich das Gerät nicht ausschalten, die Taste so viele Male wie erforderlich drücken (bis zu 200 mal), bis sich das Gerät ausschaltet. Zwischen zwei aufeinanderfolgenden Tastenbetätigungen, müssen Sie ca. 1 Sekunde warten, um der Betriebsartenleuchte genügend Zeit zum Verlöschen und Wiederaufleuchten zu geben. Auf diese Weise können Sie feststellen, ob das Gerät reagiert oder nicht.

7. Sowie sich das zu steuernde Gerät ausschaltet, auf OK drücken, um den Code zu speichern.

Überprüfen der Programmierung:

Ihr Gerät ist im Prinzip bereit, die Befehle der Fernbedienung zu empfangen. Prüfen Sie das korrekte Funktionieren Ihrer Fernbedienung, indem Sie den Funktionstest auf Seite 9 durchrühren: Probieren Sie andere Fernbedienungstasten aus, um die Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, führen Sie die Prozedur dieser Programmierungsmethode erneut aus, um den die größte Anzahl von Funktionen zulassenden Code herauszufinden.

Methode D – Automatische Codesuche

Bei dieser Methode sendet die Fernbedienung die komplette Codeliste über Infrarotsignale an das Gerät, das fernbedient werden soll. Zur automatischen Codesuche gehen Sie wie folgt vor:

1. Vergewissern Sie sich, daß das Gerät eingeschaltet ist oder betätigen Sie den Einschalter am Gerät.

2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und anschließend ununterbrochen leuchtet. (Sie leuchtet einige Sekunden lang, um Ihnen Zeit für die folgenden Schritte zu geben. Kurz vor Ablauf der Zeit blinkt sie wieder und erlischt dann.)

3. Taste SETUP loslassen.

4. An der Fernbedienung drücken Sie die Taste, die das Gerät fernbedienen soll (z.B. TV).

5. Drücken Sie ein einziges Mal die Taste PROG+, oder ⏻, oder ► (DVD). Einige Sekunden später versendet die Fernbedienung im Rhythmus von etwa einer Sekunde alle in ihr gespeicherten Codes an das Gerät (im Beispiel an den Fernseher). Drücken Sie ein zweites Mal PROG+ um den Senderhythmus so zu verlangsamen, daß pro 3 Sekunden nur ein Code gesendet wird. Sobald Sie nun sehen, daß z.B. der Fernseher eine Kanalumschaltung vornimmt (es erscheint ein anderer Sender am Bildschirm), drücken Sie sofort OK, um diesen Code auszuwählen und die Automatiksuche zu beenden. Sollten Sie nicht schnell genug reagieren, können Sie durch Druck auf PROG- oder ◀◀ (DVD) so oft wie nötig auf den vorhergehenden Code zurückschalten. Wenn Sie zu weit zurück gegangen sind, können Sie durch Drücken von ⏻, PROG+ oder ► (DVD) wieder nach vorwärts gehen. Sobald der Fernseher (im Beispiel) den Kanal umschaltet, drücken Sie zur Auswahl dieses Codes auf OK.

Methode E - Programmieren zum Steuern eines COMBO (TV/VCR-, TV/DVD-, VCR/DVD-, ...-Kombigerät)

Je nach Combo-Familie (TV/VCR, VCR/DVD, ...) und Marke müssen Sie einen einzigen Code für die beiden Geräte eingeben, aus denen der Combo besteht, oder aber zwei Codes, einen pro Gerät. Die entsprechenden Informationen entnehmen Sie der separaten Liste. Bevor Sie mit dem Programmieren beginnen, müssen Sie den Untercode bzw. Code des zu steuernden Geräts (Bsp.: Fernseher, anschließend Videorecorder oder COMBO TV/VCR) suchen. Hierzu die dieser Bedienungsanleitung beiliegende Liste zu Rate ziehen

(s. Seite Untercode bzw. Codes).
1. Den COMBO einschalten, den Sie zu steuern wünschen.
2. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.
3. Drücken Sie die Taste des ersten zu steuernden Geräts und verfahren Sie nach einer der oben beschriebenen Programmiermethoden A, B, C oder D.
4. Wenn ein zweiter Code notwendig ist, wiederholen Sie die Schritte 2 und 3.

Wie man einen programmierten Code wiederfindet

Möglicherweise müssen Sie den in der Fernbedienung programmierten Code wiederfinden.

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.
2. Die Taste drücken, welche der zu steuernden Geräteart entspricht: TV: Fernseher, DVD: DVD-Player, Videorekorder, SAT: Satelliten-Receiver, Kabel-Receiver, ADSL-Box, DVBT-Receiver usw. AMP: Verstärker, CD-Player, HiFi-Anlage usw.
3. Drücken Sie nochmals kurz die Taste SETUP, die letztbenutzte Betriebsart blinkt 1 Mal.
4. Betätigen Sie die Zifferntasten (0 bis 9) in aufsteigender Reihenfolge bis die ausgewählt Betriebsart einmal blinkt.
5. Die Zahl, die das Aufleuchten der gewählten Betriebsart bewirkt, ist die erste Ziffer des 4-stelligen Codes ihres Gerätes. Tragen Sie diese Zahl im unten vorgesehen Zahlenfeld ein.
6. Wiederholen Sie den Schritt 4, um die anderen Ziffern des Codes herauszufinden.
7. Wenn Sie die vierte Ziffer gefunden haben, erlischt die rote Anzeigelampe.

Überprüfen der Programmierung

• Für Fernseher oder Satellitenempfänger: Schalten Sie das Gerät ein und drücken Sie beispielsweise auf die Taste 2, um den Sender zu wechseln.
• Videorecorder: eine Cassette einlegen und anschließend auf ▶ drücken.
• DVD-Spieler: eine DVD einlegen und anschließend auf ▶ drücken.

Probieren Sie andere Fernbedienungstasten aus, um Funktionen herauszufinden, die Sie mit Ihrer Fernbedienung steuern können. Wenn Sie meinen, daß nicht alle Tasten aktiv sind, versuchen Sie es mit der nachstehend beschriebenen

Programmierungs-Methode B oder C. Wenn Sie den Code Ihres Geräts gefunden haben, notieren Sie ihn, damit Sie ihn im Bedarfsfall sofort zur Hand haben.

Nach dem Batteriewechsel müssen Sie die Fernbedienung erneut programmieren.

Sonstige Funktionen

Stand-by aller Geräte

Drücken Sie innerhalb von weniger als einer Sekunde die Taste ⏻ zweimal, wobei Sie die Taste beim zweiten Mal gedrückt halten. Alle Geräte schalten nacheinander auf Standby. (Geräte, die schon auf Standby geschaltet waren, werden dadurch möglicherweise eingeschaltet.)

Einstellung ALLER Lautstärkeregler unter einem bestimmten Modus

Im Auslieferungszustand ist ROC4309 so programmiert, dass bei allen Modi (allen Geräten) eigene Lautstärke- und Stummschaltungsfunktionen verwendet werden, falls vorhanden. Sie können die Einstellung der Lautstärke einem der Modi der Fernbedienung zuweisen, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Regelung der TV-Lautstärke im TV-Modus, oder DVD, oder ...).

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.

2. Taste SETUP loslassen.

3. Drücken Sie die Taste, bis die rote Anzeigelampe einmal blinkt.

4. Einmal die Modustaste (TV, DVD, ...) drücken, die dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und geregelt werden soll.
5. Drücken Sie einmal die Taste. Die rote Anzeigelampe erlischt.
6. In allen anderen Modi wird nun per Punch-Through-Funktion die Lautstärke- und Stummschaltungssteuerung angesprochen, die Sie ausgewählt haben.

Einstellung der Lautstärkeregler für JEDEN Modus.

Sie können entscheiden, dass die Lautstärkeregelung für jeden gewählten Modus funktioniert, vorausgesetzt, die Lautstärkeregelung existiert an dem entsprechenden Gerät (Bsp.: Lautstärkeregelung des Fernsehers im TV Modus, anschließend Lautstärkeregelung des Satellitenempfängers im STB-Modus, ...).

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.
2. Taste SETUP loslassen.
3. Drücken Sie die Taste, bis die rote Anzeigelampe einmal blinkt.
4. Einmal die Modustaste (TV, DVD, ...) drücken, die dem Gerät entspricht, dessen Lautstärke immer durch die Tasten VOL und geregelt werden soll.
5. Einmal die Taste VOL- drücken.
6. Drücken Sie einmal die Taste. Die rote Anzeigelampe erlischt.
7. Der ausgewählte Modus wird nun eigene Lautstärke- und Stummschaltungsfunktionen verwenden.

Wiederherstellen der universellen Lautstärke-/Stummschaltungsfunk

Wenn Sie die universellen Lautstärke- und

Stummschaltungsfunktionen wie in den letzten beiden Abschnitten beschrieben verändert haben, können Sie die Funktionen auf die werkseitige Einstellung zurücksetzen.

1. Halten Sie die Taste SETUP gedrückt, bis die rote Anzeigelampe blinkt und dann durchgehend leuchtet.
2. Lassen Sie die Taste SETUP los.
3. Drücken Sie die Taste, bis die rote Anzeigelampe einmal blinkt.
4. Drücken Sie die Taste ^✉ , und lassen Sie sie wieder los. Die rote Anzeigelampe erlischt vollständig. Die Lautstärke- und Stummschaltungsfunktionen sind jetzt auf die Werkseinstellungen zurückgesetzt.

Auswechseln der Batterien/Akkus

Verwenden Sie zwei 1,5-Volt-Batterien des Typs AAA.

1. Öffnen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung.
2. Entfernen Sie die alten Batterien/Akkus.
3. Überprüfen Sie die Polarität (+/-) der Batterien und des Batteriefachs.
4. Legen Sie die Batterien ein.
5. Schließen Sie die Abdeckung.

Wenn Sie die Batterien gewechselt haben, ist evtl. eine Neuprogrammierung des Geräts erforderlich. Daher ist es ratsam, die für Ihre Geräte erforderlichen Codes vorher zu notieren.

Gebrauchte Batterien gehören nicht in den Hausmüll.

Die Batterien müssen an einer speziellen Sammelstelle für gebrauchte Batterien entsorgt werden.
