BEDIENUNGSANLEITUNG LIGHTNESS AX

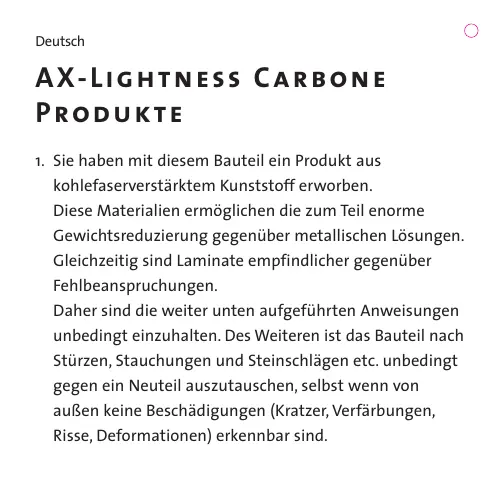

Deutsch AX-Lig ht n e s s C a r b o n e Pr od u kt e
1. Sie haben mit diesem Bauteil ein Produkt aus
kohlefaserverstärktem Kunststoff erworben. Diese Materialien ermöglichen die zum Teil enorme Gewichtsreduzierung gegenüber metallischen Lösungen. Gleichzeitig sind Laminate empfindlicher gegenüber Fehlbeanspruchungen. Daher sind die weiter unten aufgeführten Anweisungen unbedingt einzuhalten. Des Weiteren ist das Bauteil nach Stürzen, Stauchungen und Steinschlägen etc. unbedingt gegen ein Neuteil auszutauschen, selbst wenn von außen keine Beschädigungen (Kratzer, Verfärbungen, Risse, Deformationen) erkennbar sind. Das Teil muss vor jeder Fahrt einer Sichtprüfung auf Kratzer, Verfärbungen, Risse und Deformationen unterzogen werden. Zudem ist dabei zu kontrollieren, ob das Teil gemäß den produktspezifischen Montageanweisungen montiert ist. Vor jeder Fahrt sind die Teile auf festen Sitz zu überprüfen.
2. Die Einzelelemente unserer Teile und Baugruppen sind
aufeinander abgestimmt und dürfen nicht durch Fremdteile ersetzt werden. Jegliche Einzelelemente unserer Teile und Baugruppen dürfen nicht chemisch und/oder mechanisch bearbeitet bzw. behandelt werden.
3. Alle Teile von AX-Lightness sind rein auf den Fahrbetrieb

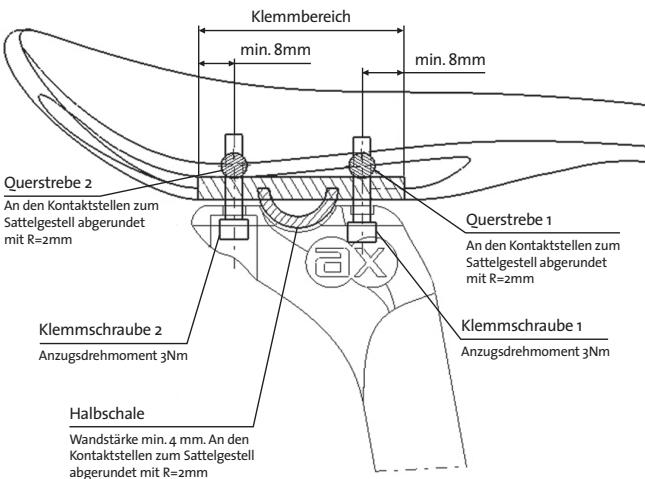

ausgelegt und nicht zum Transport zusätzlicher Lasten geeignet. Deutsch AX-Light n ess Sat t e l - Anzugsdrehmomente von jeweils 3 Nm. - Die Teile des Klemmmechanismus der Sattelstütze, die mit dem Sattel in direkter Berührung stehen, müssen mit einem Radius von mindestens 2 mm verrundet sein. - Die Elemente des Klemmmechanismus der Sattelstütze müssen mindestens 8 mm vor dem Ende des zylindrischen Teils des Sattelgestells enden. - Scharfkantige und/oder dünnwandige (unter 4 mm) Klemmteile von Sattelstützen können den Sattel beschädigen. Solche Fälle unterliegen nicht der Garantie oder Gewährleistung. Klemmbereich min. 8mm min. 8mm Querstrebe 2 An den Kontaktstellen zum Sattelgestell abgerundet mit R=2mm Klemmschraube 2 Anzugsdrehmoment 3Nm Halbschale Wandstärke min. 4 mm. An den Kontaktstellen zum Sattelgestell abgerundet mit R=2mm Querstrebe 1 An den Kontaktstellen zum Sattelgestell abgerundet mit R=2mm Klemmschraube 1 Anzugsdrehmoment 3Nm English AX-Light n ess c a r b o n p r od uc ts
