BEDIENUNGSANLEITUNG MATRIX LIGHT 2 JANE

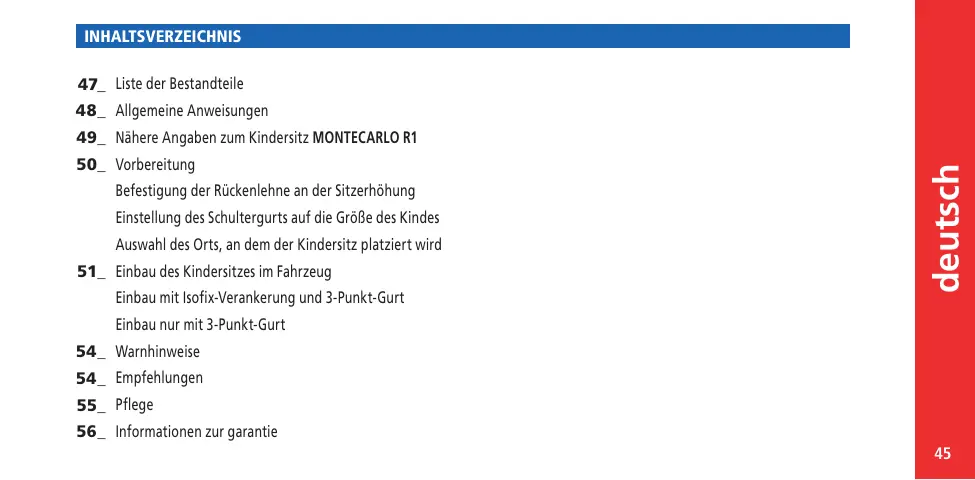

- ListederBestandteile
48 Allgemeine Anweisungen
- Nähere Angaben zum Kindersitz MONTECARLO R1
50_ Vorbereitung
Befestigung der Rückenlehne an der Sitzerhöhung
Einstellung des Schultergurts auf die große des Kindes
Auswahl des Orts, an dem der Kindersitz platziert wird
51 Einbau des Kindersitzes im Fahrzeug Einbau mit Isofix-Verankerung und 3-Punkt-Gurt Einbau nur mit 3-Punkt-Gurt
54 Warnhinweise
54 Empfehlungen
55_Pflege
56 Informationen zur garantie
DEUTSCH
Der MONTECARLO R1 ist ein neues Autokindersitzmodell von JANÉ. Er ist für den sicheren Transport von Kindern im Alter von ungebär 3 Jahren (15 kg) bis 12 Jahren (36 kg) geeignet.
Der MONTECARLO R1 hat die strengen Sicherheitstests der europäischen Richtlinie ECE 44/04 für die Gewichtsgruppen 2 und 3 bestanden.
Der MONECARLO R1 wird gemeinsam mit einem 3-Punkt-Gurt verwendet. In der Sitzschale befinden sich außerdem Verankederungen, die für mehr Stabilität mit der Isofix-Vorrichtung in Ihr Fahrzeug verbunden werden konnen. Der Kindersitz MONECARLO R1 kann mit oder ohne Isofix-Verankederungen eingebaut werden, wobei es ratsam ist die Isofix-Verankederungen zu nutzen, da sie mehr Komfort und Sicherheit bieten.
Abhängig von der Einbauart sollenn Sie folgenden wisen:
- Wenn Sie den Sitz • mit Isofix-Verankierung nutzen, zahlt der MONTECARLO R1 zur Kategorie "Semi-Universal", d. h. Sie müssen nachsehen, aber mit ihrem Fahrzeug kompatibel ist. Überprüfen Sie daher, ob Ihr Fahrzeug in der Fahrzeuglappe steht, die den Anweisungen beiliegct. Steht es nicht in der Liste, wurde es möglicher
weise noch nicht überprüft oder erst nach dem Druck der Beste, die Sie besitzen. Auf der Website www.jane.es finden Sie die aktuelle Ausgabe der Beste.
- Bei Verwendung ohne Isofix-Verankierung zählt der MONTECARLO R1 zur Kategorie "Universal", das bedeutet, er ist mit den ersten Fahrzeugsitzen kompatabel. Erklärter der Fahrzeughersteller, dass die Sitze für den Einbau von "Universal"-Kindersitzen geeignet sind, ist eine volle Kompatibilität gegeben.
Es ist sehr wichtig, dass Sie diese Anweisung sorgfältig durchlesen,BCMRO 1 das erste Mal benuten. Sorgen Sie ferner dazu, dass auch alle anderen, die他们在malbenutzten werden, mit dem richtigen Einbau und der Benutzung vertraut sind. Es wurde festgestellt, dass ein betrachtlicher Prozentsatz von Kindersitzbenutzern diese nicht rechtig einbaut. Das Verständnis und die Bechtung der Anweisungen sind für die Sicherheit ebenso wichtig, wie der Sitz selbst
TEILELISTE
- Sitzerhöhung
- Ruckenlehne
- Kopfstütze
- Armlehne
- Einstellknopf Armlehne
- Einstellknauf Rückenlehnenbreite
- Einstellknauf Kopfstützenbreite
- Einstellknopf Kopfstützenhöhe
- Durchführung Schultergurt
- Durchführung Beckengurt
- Isofix-Verankerungen
- Isofix-Entrastungsknopf
- Isofix-Längenentrastungsknopf
- Lüftungskanäle
- Aufbewährungsfach für Gebrauchsanweisung
- Isofix-Schutzkappen
ALLGEMEINE ANWEISUNGEN
Um Ihr dem Kind während der Fahrt den bestmöglichen Schutz und Komfort zu bieten, sollen den folgende Anweisungen beachten:
- Der Kindersitz MONTECARLO R1 kann sowohl auf einem Rücksitz als auch auf dem Beifahrschein zombiert werden, solange dieser einen 3-Punkt-Gurt besitzt. Trotzdem empfehlen wir - sowieit möglich - den Einbau auf den Rücksiten, weil das maximale Sicherheit bietet.
- Das gilt nur für Fahrzeuge mit automatischem 3-Punkt-Gurt, der gemäß Prüfnorm ECE-16 oder anderen gleichwertigen Normen, zuge-lassen ist. Verwendten Sie ein Auf KEINEN FALL mit einem 2-Punkt-Gurt. Thiser bietet bei Notbremsungen oder ZusammenstöBen keinen ausreichenden Schutz vor Verletzungen.

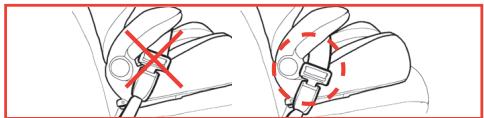

- In einigen Fahrzeugen ist das Sicherheitsgurtschloss sehrweit vorn am Sitz angebracht und es kann passieren, dass die Sitzerhöhung auf dem Schloss aufliegct, was ein Sicherheitsrisiko darstellt. Versuchen Sie in dieser Fall, den Sitz nach vorn zu verstellen oder montieren Sie hin auf einem anderen Sitzplatz.
- Nicht alle Sicherheitsysteme sind exakt gleich, davon empfehlen wir
Ihnen zu testen, ob der MONTECARLO in Ihr Auto passt und sich Sicher montieren latent.
- Verwenden Sie niemals Produkte aus zweiter Hand. Die Sicherheit des Sitzes kann von JANE nur für den Erstverwender garantiert werden.
JANE empfieht, den MONTECARLO R1 durch einen neuen Kindersitz zu ersetzen, falls dieser bei einer Notbremsung einer starken Zugspannung ausgesetzt war.
Vergewissern Sie sich, dass alle Gurte an Ihrem MONTECARLO R1 korrekt gefruht sind und staat genug sitzen. Achten Sie darauf, dass der Gurt nigends verdrecht ist.
- Machen Sie dem Kind verständlich, dass es unter keinen Umständen mit dem Gurt oder den Schnallen-Projessen sind.
- Der MONTECARLO R1 für den Gebrauch als Kinderrückhaltesystem in Fahrzeugen bestimmt. Er damit nicht als alltägliches Sitzmöbelstuck verwendet werden.
- Ausfuhrliche Informationen über den Gebrauch und Einbau des Kindersitzes MONTECARLO R1 erhalten Sie auf unserer Seiten www.jane.es.
Nahere Angaben zum Kindersitz MONTECARLO R1
Ihr Kindersitz MONTECARLO R1 entspricht den neuesten Sicherheitskerkennissn und wurde unter härtesten Bedingungen getestet. Er bietet folgende Leistungen:
Zur Verbesserung der Sicherheit des Kindes:
Vorbereitung
1 Befestigung der Ruckenlehne an der Sitzerhöhung
Der MONTECARLO R1 besteht aus einer Sitzerhöhung und einer Ruckenlehne. Benutzen Sie die einzelnen Elemente nicht getrennt voneinander.
1a Um die Rückenlehne an der Sitzerhöhung zu befestigen, schlagen Sie zunachst die Klappen am Stoffbezug am hinteren Teil der Sitzerhöhung hoch. Danach legen Sie die Rückenlehne flach (waagrecht) auf den Boden und führen die beiden Haken an der Rückenlehne in die Offnungen an der Sitzerhöhung.
1b Bringen Sie die Lehne in eine aufrechte Position.
1c Bringen Sie die Sperrvorrichtung auf der Rückseite der Haken an der Ruckenlehne an. Es gibt nur eine Position, wo sie perfect greift. Fixieren Sie die Sperrvorrichtung mit den 4 Schrauben. Heben Sie den Schlüssel für eine etwaige spätere Demontage der Ruckenlehne auf.
2 Einstellung des Schultergurts auf die Grübe des Kindes
Damit Ihr Kind bestens geschützt ist, muss der Gurt leicht über die Schulter des Kindes geführten werden. Der Schultergurt muss mit dem Kind quasi mitwachsen, davon ist seine richtige Höhe regelmäßig zu überprüfen und ggf. zu korrigerieren.
2a Setzen Sie Ihr Kind in den Kindersitz und vergewissern Sie sich, dass es gut sitzt. Der Gurt muss leicht über die Schulter des Kindes laufen.
26 Drücken Sie zur Hohenverstellung auf den Knopf an der Rückseite der Kopfstütze und schiben Sie die Kopfstütze in die gewündchte Richtung. Sobald die Kopfstütze die richtige Höhe erreicht hat, lasen Sie den Knopf los und die Kopfstütze in der nachstelegegen Position einrasten. Beim Einrasten ist ein Klickgeräusch zu horen.
WICHTIG: Überprüfen Sie diese Position regelmäßig und korrigierenden Sie bei Bedarf.
AuswahldesSitzplatz,auf dem der Kindersitz platziert wird
Die richtige Wahl des Einbauorts in Ihr Fahrzeug kann das Verletzungsrisiko Ihres Kindes bei Unfällen reduzieren. Sie sollen den Kindsitz vorzugweise auf den Rücksiten platzieren. Es gibt zwei Einbaumglichtkeiten:
- Mit Isofix-Verankerungen und 3-Punkt-Gurt: siehe Anweisungen weiter unter, im Abschnitt „Semi-Universal". Bitte beachten Sie, dass die Isofix-Verankerungen an thisem Kindersitz nur für mehr Stabilität sorgen. Für das Halten des Kindes im Fall eines Unfalls ist der 3-Punkt-Gurt zuständig. Bitte achen Sie ferner darauf, dass nicht alle Sitze mit der Version „Semi-Universal" kompatibel sind. Sehen Sie in der Liste der Fahrzeuge nach, die der Gebrauchsanweisung beiliegt oder direkt auf unserer Websites www.jane.es/
- Nur mit 3-Punk-Gurt: siehe Anweisungen im Abschnitt „Universal". In dieser Fall ist der Sitz mit den meisten Autositzen kompatibel. Erklart der Fahrzeughersteller, dass die Sitze für den Einbau von „Universal"-Kindersitzten geeignet sind, ist eine volle Kompatibilität gegeben.
Erhöhen oder entfernen Sie die Kopfstütze des Autositzes, wenn sie stört.
Bei Vordersitzten mit Airbag ist der Sitz so welt wie möglich nach hinten zu verstellen.
Richtige Montage des Montecarlo R1 im Fahrzeug
3 Montage Semi-Universal und Universal:
Semi-Universal: mit Isofix-Verankerung und 3-Punkt-Gurt
Die Isofix-Verankungen wurden entwickelt, um eine sichere und leichte Befestigung von Kindersitzen zu gewährleisten. Nicht alle Fahrzeuge verfügen über diese Verankungen, obwohl dies bei neueren Modellen immer mehr die Norm ist. Schlagen Sie im beiliegenden Faltblatt, der Fahrzeuglste, nach. Dort stöh, ab der Sitz auch wirklich korrek eingebauf werden kann. Aktualisierungen dieser Liste finden Sie auf der Website von JANE (www.jane.es).
Beachten Sie genau die nachfolgenden Schritte, wenn Sie den MONTE-CARLO R1 mithilfe der starren Verankerungen fixieren möchten:
3a Entfernen Sie zunachst die Schutzkappen, indem Sie am Verankierungsknopfziehen. Bewahren Sie die Kappen auf, fur den Fall, dass Sie den MONTECARLO R1 irgendwann ohne ISOFIX verwenden möhten.
3b Ziehen Sie die Verankierung hereaus, indem Sie auf die roten Knöpfe (13) seitlich drucken.
3c Vergewissern Sie sich, dass beiden Verankerungen offen sind. Die Anzeige am Verankierungsknopf (12) muss rot sein.
Stienen Sied den MONTECARLO R1 gemäß den Empfehlungen und Warn-hinweis in den ALLgemeINEN ANWEISUNGEN auf den Autositz.
Begutachten Sie den Sitz vor dem Einbau, um festzustellen wo sich die Isofix-Verankungen befinden. Wenn Sie sie gefunden haben, platzierten Sie den MONTECARLO R1 so, dass die starren Verankungen (11) in Richtung Isofix-Verankungen des Fahrzeugs zeigen.
3D Drucken Sie die starren Verankerungen in Richtung Sitz, bis beiden einrasten. Sehen Sie nach, ob die Anzeigen auf den ISOFIX-Entrastungsknopfen (12) grün sind.
3e Drucken Sie die Sitzerhöhung noch fester gegen den Autositz, bis der Sitz die Rückenlehne des Fahrzeugs berührt. Vergewissern Sie sich, dass er fest sitzt, indem Sie am Sitz ziehen.
3f Setzen Sie Ihr Kind in den MONTECARLO R1 und vergewissern Sie sich, dass Rücken und Po gut anliegen. Legen Sie ihm den Sicherheitsgurt an.
3g Führn Sie den Schultergurt durch die rot markierte Klemme an der Kopfstütze (9)
3h Führer Sie den Beckengurt unter die beiden Armlehen der Sitzer-höhung hindurch; auch hier ist die Stelle, durch die der Gurt zu führen ist, rot markiert (10). Ziehen Sie den Gurt abschiebend straff.
Um das Kind aus dem Sitz zunehmen, lösen Sie einfach den Sicherheitsgurt. Um den Kindersitz MONTEC ARLO R1 aus dem Fahrzeug zu entfern, ziehen Sie an den Knöpfen der Isofix-Verankerungen (12) und ziehen die Sitzerhöhung gleichzeitig hersa.
Universal: nur mit 3-Punkt-Gurt
Stellen Sie den MONTECARLO R1 gemäß den Empfehlungen und Warhinweisen in den ALLGEMEINEN ANWEISUNGEN auf den Autositz.
Bringen Sie die ISOFIX-Schutzkappen an, um die Polsterbezüge des Autos zu schützen (16).
3f Setzen Sie Ihr Kind in den Kindersitz MONTECARLO R1 und vergewissern Sie sich, dass Rücken und Po gut anliegen. Legen Sie ihm den Sicherheitsgurt an
3g Führn Sie den Schultergurt durch die rot markierte Klemme an der Kopfstütze (9).
3h Führer Sie den Beckengurt unter die beiden Armlehen der Sitzerhöhung hindurch; auch hier ist die Stelle, durch die der Gurt zu führun ist, rot markiert (10). Ziehen Sie den Gurt abschieb fest an.
Um das Kind aus dem Sitz zunehmen,lös Sie einfach den Sicherheitsgu.
Ein unbesetzter Kindersitzarf NIEMALS unbefestigt im Fahrzeug mitgefuhlert werden. Sichern Sie hin stattdessen mit dem Sicherheitsgurt oder verstauen Sie hin im Kofferraum. Achten Sie - wenn Sie Ihr Kind wieder in den Sitz setzen - darauf, dass alle Gurte korrekt gefuhlrt und nicht verdreht sind.
4 Neigen des Sitzes:
Der Sitz kann geneigt werden, damit es das Kind komfortabler hat. Maximaler Schutz ist bei aufrechter Position gegeben.
Neigen Sie den Sitz nicht by Gebrauch. Zum Neigen oder Aufrichten Ihrkindsitzes MONTECARLO 1, müssen Sie die Gurtlänge anpassen. Tun Sie das bei stehendem Fahrzeug.
4a Um den Sitz zu neigen,ziehen sie den vorderen Teil der Sitzerhohung nach oben und schiben ein in die gewünschte Position. Es gibt 2 mögliche Positionen.
5 Verstellen der Sitzbreite.
5a Um die Seitenstützen der Rückenlehne und des Kopfstücks zu verstellen, drehen Sie an den Knaufen seitlich am Sitz (6 und 7). Zum Offen drehen Sie im Uhrzeitigersinn und zum Schlieben gegen den Uhrzeugersinn.
6 Verstellen der Armlehnen.
6a Um die Armlehen (4) zu verstellen, drücken Sie in die Mitte (5) und drehen sie in die gewünschte Position. Es gibt 3 mögliche Positionen.
WARNHINWEISE
Lassen Sie das Kind niemals unbeaufsichtigt.
- Jegliche Veränderung oder Ergänzung, die Sie ohne ausdrückliche Genehmigung von JANE am Kindsersitz vornehmen, kann die gebotene Sicherheit des Rückhaltesystems graverend beeinträchtig.
- Legen Sie auf keine Fall eine zusätzliche Matte, ein Kissen oder Polster hinein, um den Komfort des Kindes zu erhöhen, Denn das verändert die Sicherheitsleistung des Systems.
- Lesen Sie diese Anweisungen vor Gebrauch aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf. Werden die Anweisungen nicht befolgt, kann das die Sicherheit des Kindes gefährden.
- Dieses Rückhaltsystem darf nicht ohne Stoffbezug verwendet werden, noch darf der Bezug durch einen anderen als ein Original ausgetauscht werden, deren tragt auch zur Sicherheit bei.
Überprüufen Sie, ob der Sitz richtig eingebaut ist. Vergewissern Sie sich, dass der Gurt nicht zwischen den umklappbaren Sitzen oder den Turen eingeklemmt ist.
Das gilt nur für Fahrzeuge mit automatischem 3-Punkt-Gurt, der gemäß der Prüfnorm ECE-16 oder anderen gleichwertigen Normen zugelassen ist.
- Bei Vordersitzen mit Airbag ist der Sitz so welt wie möglich nach hinten zu verstellen.
Verwenden Sie den Sitz AUF KEINEN FALL mit einem 2-Punkt-Gurt.
- Nicht alle Sicherheitsysteme sind exakt gleich, davon empfehlen wir hinen zu testen, ob der MONTECARLO in ihr Auto pass und sich sicher montieren{lss.
- Verwendten Sie niemals Produkte aus zweiter Hand. Die Sicherheit des Sitzes kann von JANE nur für den Erstverwender garantiert werden.
- Lassen Sie andere Kinder nicht unbeaufsichtigtNJebem dem Kinder-sitz玩游戏.
Gebrauchen Sieihn nicht, wenn irgendin Teil fehlit, beschädigt ist oder sich gelöst hat.
Verwenden Sie nur Originalteile von JANE.
ACHTUNG: Informieren Sie sich über die geltenden Verkehrsvorschriften des Landes, in dem Sie fahren. Diese können die Verwendung Ihr's Kinderrückhaltesystems einschranken.
EMPFEHLUNGEN
- Heben Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf. Bewahren Sie sie immer im Ablagefach unter der Sitzerhöhung auf.
- Vergewissern Sie sich, dass im Auto sowohl das Gepack als auch alle anderen Gegenstände, die bei einem Unfall Verletzungen verursachen können, angemessen befestigt oder sicher verstaut sind.
Der MONTECARLO R1 muss stets mit dem Sicherheitsgurt des Fahrzeugs gesichert sein, auch wenn sich kein Kind darin befindet, Denn ansonsten konnte er bei einer Notbremsung andere Insassen verletzen.
PFLEGE
- Der Stoffbezug soll nicht zu langle der Sonne ausgesetzt werden. Decken Sie den Sitz ab, wenn er nicht in Gebrauch ist oder verstauen Sie ihm im Kofferraum.
Reinigen Sie die Kunststoffeile mit lauwarmem Wasser und Seite und trocknen Sie die anschließend gewissenhaft ab.
-
Der Bezug kann zum Waschen abgezogen werden. Befolgen Sie folgende Anweisungen:
-
Kopfstütze: Lösien Sie den Bezug von den zwei Häkchen unter den Seitenstützen und ziehen sie hin nach vorn. Abschlussbend Lösien Sie den Bezug von den zwei Häkchen an der Oberseite.
- Rückenlehne: Lösien Sie die zwei Bänder hinter der Rückenlehne undziehen Sie den Bezug nach vorn.

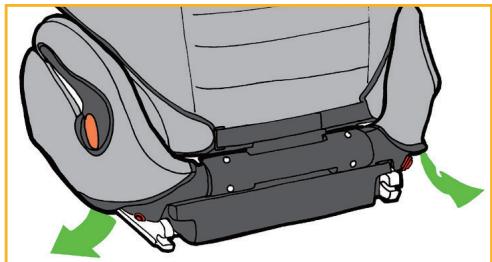

- Sitzerhöhung: Öffnen Sie die Knöpfle an der Rückseite,nehmen Sie den Gummü und die beiden Knöpfle auf der Vorderseiteweg undziehen Sie den Bezug über die Vorderseite.
Sowohl zu Ihr Sicherheit als auch zur gute Konservierung des Produktions ist es wichtig, eine regelmäßige Überprüfung in einer unserer officiellen Werkstätten vornehmen zu halten.
Auf www.jane.es erhalten Sie weitere Informationen über die Montage Ihr's neuen MONTECARLO R1.
Dieser Artikel hat Garantie laut den Bestimmungen des Gesetzes 23/2003 vom 10. Juli 2003. Bewahren Sie diese Einkaufsrechnung auf. Ihr Vorlage in dem Laden, wo Sie das Produkt erworben haben, ist unumganglich, um ihre Gültigkeit bei jeder Reklamation zu beweisen.
Jene Mängel oder Schäden, die durch unsachgemäßigen Gebrauch des Artikels oder Nichteinhaltung der in der Bedienungsanleitung und auf den Pflegeetiketten beschriebenen Sicherheits- und Wartungsvorschriften verursacht wurden, sind von der vorliegenden Garantie ausgeschlossen, ebenso wie die Verschleiße durch normalen Gebrauch und tätiglichen Umgang.
Das Etikett, das die Fahrgestellnummer Ihres Modells enthalt, davon unter keinen Umständen abgerissen werden, Denn es enthalt wichtige Informationen.
Achtung:
Um maximale Sicherheit und Betreuung für ihren neuen JANE zu erhalten, ist es sehr wichtig, dass Sie die Registierungskarte, die Sie auf der Website www.jane.es finden, ausfüllen.
Die Registriierung wird Ihnern ermögen, falls notwendig, sich über die Entwicklung und Pflege Ihres Produktus zu informieren. Ebenso konnen wir Sie, wenn Sie es wünschen, über die neuesten Modelle oder Nachrichten, die unserer Ansicht nach für Sie von Interesse sind, informieren.
ACHTUNG: Ihr Sitz muss durch einen neuen ersetzt werden, wenn er bei einem Unfall schweren Spannungen ausgesetzt gewesen ist oder mit einem Bericht an den Hersteller zu seiner Überprüfung gesamtten werden. Wenn Ihr Sitz ausgetaucht werden muss, wird Jane ein durch einen neuen ersetzen, wenn die Bedingungen dazu, die Sie unter www.jane.es/es/luckypeople oder unter folgender QR-Adresse finden, erfoldt werden.
