BEDIENUNGSANLEITUNG K7 KARCHER

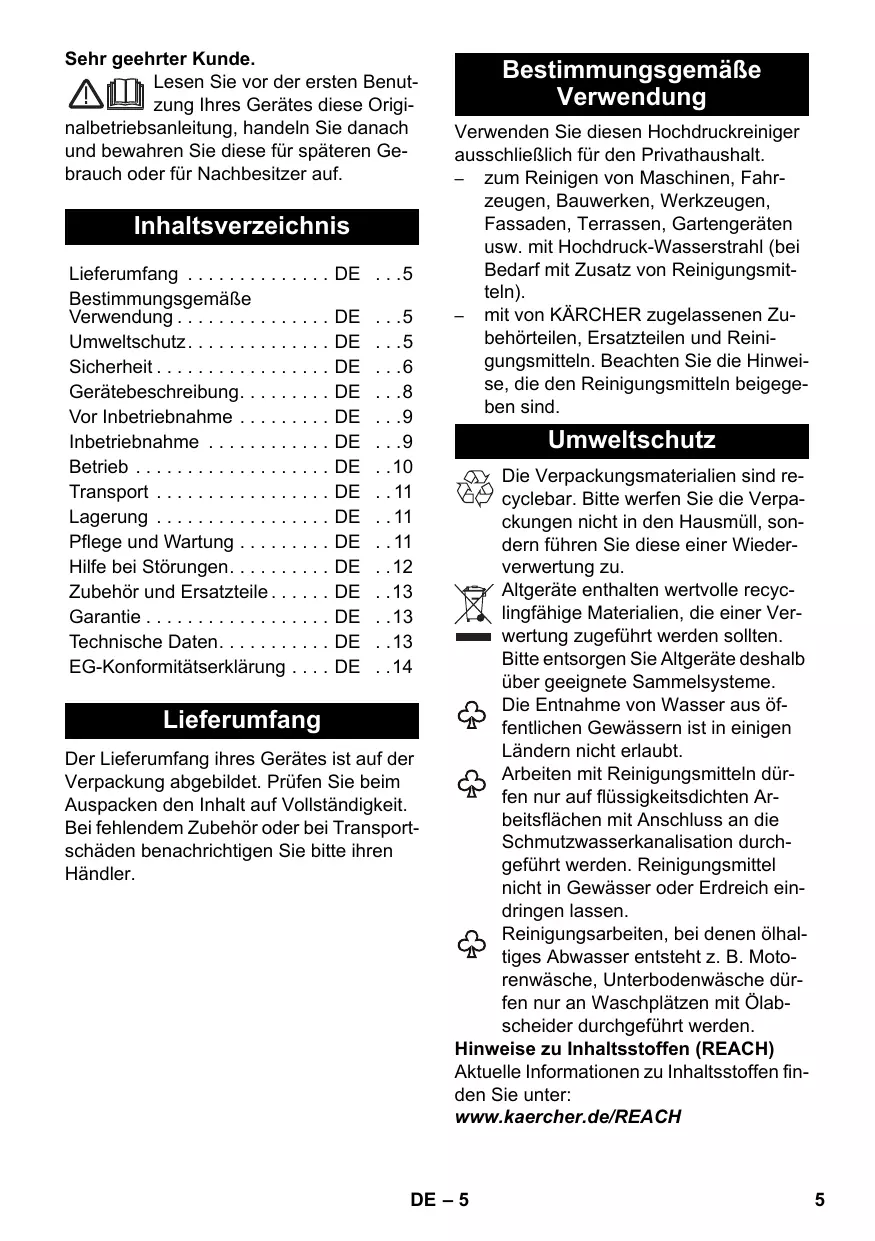

Sehr geehrter Kunde.

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Lieferumfang DE 5

Bestimmungsgemäß

Verwendung DE 5

Umweltschutz

Sicherheit. DE 6

Gerätebeschreibung. DE .8

Vor Inbetriebnahme .DE 9

Inbetriebnahme

Betrieb .DE 10

Transport . DE 11

Lagerung DE 11

Pflege und Wartung . DE 11

Hilfe bei Störungen. DE 12

Zubehör und Ersatzteile. DE 13

Garantie. DE 13

Technische Daten. DE 13

EG-Konformitatserklarung .DE .14

Lieferumfang

Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sieitte ihren Handler.

Bestimmungsgemäß Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt.

zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).
mit von KÄRCHER zugelassenen Zubehörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweis, die den Reinigungsmitteln beigegeben sind.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte werfen Sie die Verpackungen nicht in den Hausmull,sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recycl
lingfähige Materialien, die einer Ver
wertung zugeführrt werden sollenn.
Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.

Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern nicht erlaubt.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführten werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen setzen.

Reinigungsrarbeiten, bei denen olhaltiges Abwasser entstehen z. B. MotoRenwäsche, Unterbodenwäschende dürfen nur an Waschplatzzen mit Ölab-scheider durchgeführt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Sicherheit

Bedeutung der Hinweise

Gefahr

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

Warning

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

Vorsicht

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

Achtung

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschen führren kann.

Symbole auf dem Gerät

Das Geratarf nicht unmittelbar an das öffentlichen Trinkwassernetz angeschlossen werden.

1 Beschädigungsgefahr! Gerätarf nur in liegender Position (horizontal) betrieben werden.

2 Hochdruckstrahl nicht auf Sausura on tropoid Vol Freie schlafel Protet from frost Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.

3 Gerat vor Frost schützen.

Elektrische Komponenten

Gefahr

Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
Netzanschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kunden/dienst/Elektrafchkaft austauschen halten. Gerät mit beschädigter Netzanschlussleitung nicht in Betrieb besteht.
Alle stromfuhrenden Teile im Arbeitsbereich müssen strahlwassergeschützt sein.

Netzstecker und Kupplung einer Ver-längerungsleitung mussen wasserdicht sein und dürfen nicht im Wasser liegen. Die Kupplungarfurtherhin nicht auf dem Boden liegen. Es wird empfohlen, Kabeltrommeln zu verwenden, die gewährleisten, dass die Steckdosen sich mindestens 60 mm über dem Boden befinden.
Darauf achten, dass Netzanschluss-oder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schätzen.

Warning

Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
Das Gerätarf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroinstalleur gemäß IEC 60364 ausgeführrt wurde.
Ungeeignete elektrische Verlangerungsleitungen können gefährlich sein. Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekenn-zeichnete elektrische Verlangerungsleitungen mit ausreichendem Leitungs-querschnitt: 1 - 10 m: 1,5 mm²; 10 - 30 m: 2,5 mm²
Verlägerungsleitung immer vollständig von der Kabeltrommel abwickeln.
Aus Sicherheitsgründen empfehlen wir grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30 mA) zu betreiben.

Sicherer Umgang

Gefahr

Wichtige Komponenten, wie Hochdruckschlauch, Handspritzpistole und Sicherheitseinrichtungen vor jedem Betrieb auf Schaden prufen. Beschädigte Komponenten unverzüglich austauschen. Gerät mit beschädigten Komponenten nicht in Betriebephmen.

Den Hochdruckstrahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die gesundheitsgeführende Stoffe (z.B. Asbest) enthalten.
■ Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfährung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30 cm Strahlabstand bei der Reinigung einhalten!
Verpackungsfolien von Kindern fennhalten, es besteht Erstickungsgefahr!

Warning

Das Gerätarf nicht von Kindern oder nicht unterwiesenen Personen betrieben werden.
Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraufus resultierenden Gefahren verstanden.
■ Kinder dürfen mit dem Gerät nicht spei-len.
■ Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigten und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.
Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfoh-lene Hochdruckschläuche, Armaturen und Kupplungen verwenden.

Das Gerät nicht verwenden, wenn sich andere Personen in Reichweite befinden, es sei dann, sie tragen Schutzkleidung.
Dieses Gerät wurde entwickelt für die Verwendung von Reinigungsmitteln, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

Vorsicht

Bei längeren Arbeitspausen Gerät am Hauptschalter / Geräteschalter ausschalten oder Netzsteckerziehen.
Mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange es in Betrieb ist.
Das Gerät bei Temperaturen unter 0 °C nicht betreiben.

Sonstige Gefahren

Gefahr

Keine brennbaren Flüssigkeiten versprühen.
■ Niemals Lösungsmittelhaltige Flüssigkeiten oder unverdünne Säuren und Lösungsmittel ansaugen! Dazu zahlen z.B. Benzin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünne Säuren und Lösungsmittel verwenden, da sie die am Gerät verwendenten Materialien angreifen.
Der Betrieb in explosionsgeführdeten Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbereichen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten.

Persönliche Schutzausrüstung

Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille trag.

Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

Die Standsicherheit des Gerätes ist gewährleistet, wenn es auf einer ebenen Fläche abgestellt wird.

Sicherheitseinrichtungen

Vorsicht

Sicherheitseinrichtungen dieren dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Handspritzpestole

Die Verriegelung sperrt den Hebel der Handspritzpirbole und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpirbole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Ausklapp- seite!

1 Aufbewahrung für Zubehör
2 Transportgriff, ausziehbar
3 Schnellkupplung für Hochdruckschauch
4 Geräteschalter „0/OFF“ / „I/ON“
5 Netzanschlussleitung mit Netzstecker
6 Tragegriff
7 Transportrad

8 Wasseranschluss
9 Feinfilter im Wasseranschluss
10 Kupplung fur Wasseranschluss
11 Saugschlauch für Reinigungsmittel (mit Filter)
12 Handspritz pistole
13 Verriegelung Handspritzpirtole
14 Taste zum Trennen des Hochdruckschlauches von der Handspritzpirtole
15 Hochdruckschlauch
16 Strahlrohr mit Druckregulierung (Vario Power)
Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos zwischen „Min“ und „Max“ regelbar. In Stellung „Mix“ kann Reinigungsmittel zudosiert werden.
Zum Verstellen des Arbeitsdrucks, Heibel der Handspritzpirale loslassen und Strahlrohr auf gewünschte Stellung dieren.
17 Strahlrohr mit Dreckfraser

Für hartnackige Verschmutzungen

\*Optionales Zubehor

18 Waschbürste

Zum Arbeits mit Reinigungsmittel geeignet.

19 Delta-Racer D150

Der Delta-Racer vereinigt eine Waschbürste mit einem rotierenden Hochdruckstrahl und ist dadurch besonder fur die Autoreinigung oder stark verschmutzter Flächen geeignet.

20 Schaumduse mit Reinigungsmittelbehälter

Reinigungsmittel wird aus dem Behälter angesaugt und es entsteht ein kraftvoller Reinigungsmittelschaum.

** Nicht im Lieferumfang

21 Wasserzulaufschlauch

Einen gewebeverstärkten Wasser-schlauch mit einer handelsüblichen Kupplung verwenden. Durchmesser mindestens 13mm (1/2 Zoll); Länge mindestens 7,5m .

Vor Inbetriebnahme

Zubehör montieren

Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.

Abbildungen siehe Ausklapp- seite!

Abbildung A

Kupplung auf Wasseranschluss des Gerätes schrauben.

Abbildung 3

Hochdruckschlauch in Handspritzpstole stecken, bis dieser hörbar einrastet. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten.
Sichere Verbindung durch Ziehen am Hochdruckschlauch prufen.

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten.

Achtung

Verunreinigungen im Wasser konnen die Hochdruckpumpe und das Zubehor beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunternehmens beachten.

Warning

Gemäß gültigen Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternatively ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden.

Wasser, das durch einen Systemtrenner geflossen ist, gilt nicht mehr als Trinkwasser.

Achtung

Systemtrenner immer an der Wasserver-sorgung, niemals direkt am Gerät anschlie-ßen.

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄR-CHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnir. 4.440-238) zum Ansagen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe technische Daten).

Saugschlauch mit Wasser fullen.
Saugschlauch auf Wasseranschluss des Gerätes schrauben und in Wasserquelle (zum Beispiel Regentonne) hängen.

Inbetriebnahme

Achtung

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen" verfahren.

Abbildung

Hochdruckschlauch in Schnellkupplung stecken, bis dieser hörbar einrastet.
Wasserzulaufschlauch auf Kupplung am Wasseranschluss stecken.

Hinweis: Der Zulaufschlauch ist nicht im Lieferumfang enthalten.

Wasserzulaufschlauch an die Wasserversorgung anschließen.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerat einschalten „I/ON".

Abbildung D

Hebel der Handspritz pistole entsperren.
Hebelziehen,das Gerat schaltet ein. Gerat laufen lessen(max.2 Minuten), bis Wasser blasefrei an der Handspritzpistole austritt.
Helber der Handspritzpiriste loslassen. Hinweis: Wird der Helber losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

Abbildung E

Hebel der Handspritz pistole verriegeln.

Betrieb

Gefahr

Durch den austretenden Wasserstrahl an der Hochdruckduse wirkt eine Rückstoßkraft auf die Handspritzpirone. Für sicheren Stand sorgen, Handspritzpirone und Strahlrhr gut festhalten.

Gefahr

Hochdruckstrahlen konnen bei unsachgemäßem Gebrauch gefährlich sein. Der Strahlarf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

Gefahr

Beim Betrieb nicht unter den Rand des Delta-Racer greifen!

Achtung

Beschädigungsgefahr! Gerätarf nur in liegender Position (horizontal) betrieben werden.

Achtung

Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfraser reinigen, Gefahr der Beschädigung.

Achtung

Gefahr von Lackschäden
Bei Arbeiten mit Waschbürste muss diese frei von Schmutz- oder sonstigen Partikeln sein.
Abbildung F

→ Strahlrohr in Handspritzpirbole einstecken und durch 90^ Drehung fixieren.
Hebel der Handspritzpiriste entsperren.
Hebelziehen,dasGerat schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

Arbeiten mit Reinigungsmittel

Gefahr

Die Verwendung von falschen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

Verwenden Sie zur jeweiligen Reinigungsaufgabe ausschließlich KÄRCHER Reinigungs- und Pflegemittel, da diese speziell für die Verwendung mit Ihr Gemät entwickelt wurden. Die Verwendung von anderen Reinigungsa- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen.itte informieren Sie sich im Fachhandel oder fordern Sie direkt bei KÄRCHER Informationen an.

Gefahr

Die falsche Verwendung von Reinigungsmitteln kann schwere Verletzungen oder Vergiftungen verursachen.

Bei Verwendung von Reinigungsmitteln ist das Sicherheitsdatenblatt des Reinigungsmittel-Herstellers zu beachten, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

Abbildung 6

Saugschlauch für Reinigungsmittel in gewünschter Länge aus dem Gehäuseziehen.
Saugschlauch fur Reinigungsmittel in einen Behälter mit Reinigungsmittelösung hangen.
Strahrhohr mit Druckregulierung (Vario Power) verwenden.
→ Strahlrohr auf Stellung „Mix“ drehen. Hinweis: Dadurch wird bei Betrieb die Reinigungsmittelösung dem Wasserstrahl zugemischt.

Optional

Reinigungsmittelösung in Reinigungsmittelbehälter der Schaumdüse fullen (Dosierungsangabe auf Gebinde der Reinigungsmittel beachten).

Empfohlene Reinigungsmethode

Reinigungsmittel sparsam auf die trockene Oberfläche sprehen und einwirken (nicht trocknen) halten.
Gelösten Schmutz mit Hochdruckstrahl abspülen.

Betrieb unterbrechen

Hebel der Handspritz pistole loslassen.
Hebel der Handspritz pistole verriegeln.
Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das Gerät ausschalten „0/OFF".

Betrieb beenden

Vorsicht

Den Hochdruckschlauch nur von der Handspritzpistole oder dem Gerät trennen, wenn

kein Druck im System vorhanden ist.

Warning

Beim Trennen von Zulauf- oder Hochdruckschlauch kann nach dem Betrieb freiess Wasser aus den Anschlüssen austreten.

Nach Arbeiten mit Reinigungsmittel: Gerät etwa 1 Minute zum klarspüssen betreiben.
Hebel der Handspritz pistole loslassen.
Gerat ausschalten "0/OFF".
Wasserhahn schlieben.
Hebel der Handspritzpirto drecken, um den noch vorhandenen Druck im System abzubauen.
Hebel der Handspritz pistole verriegeln.
Netzstecker aus der Steckdoseziehen.
Gerät von der Wasserversorgung trennen.

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).

Transport von Hand

Abbildung H

Gerat am Tragegriff hochheiten und trag.

Abbildung 1

Transportgriff ausziehen, er rastet hörbar ein.
Gerat am Transportgriffziehen.

Transport in Fahrzeugen

Gerat gegen Verrutschen und Kippensichern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe technische Daten).

Gerä aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

Gerat auf einer ebenen Fläche abstellen.
Trenntaste an der Handspritzpirstole drücken und Hochdruckschlauch von der Handspritzpirstole trennen.
Gehäuse der Schnellkupplung für Hochdruckschauch in Pfeilrichtung drücken und Hochdruckschauch herausziehen.

Abbildung 1

Netzanschlussleitung, Hochdruckschlauch und Zubehör am Gerät verstauen.

Frostschutz

Achtung

Nicht vollständig entleerte Geräte und Zubehör können von Frost zerstört werden. Gerät und Zubehör vollständig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

Gerät vollständig von Wasser entleeren: Gerät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät ausschalten.
Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren.

Pflege und Wartung

Gefahr

Gefahr eines Stromschlags. Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzsteckerziehen.

Pflege

Vor längerer Lagerung, z. B. im Winter:

Filter vom Saugschlauch für Reinigungsmittel abziehen und unter fließen dem Wasser reinigen.
Feinfilter im Wasseranschluss mit einer Flachzange herausziehen und unter flieBendem Wasser reinigen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelfall wenden Sie sichitte an den autorisierten Kundendienst.

Gefahr

Gefahr eines Stromschlags. Vor allen Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzsteckerziehen.

Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Gerät lauft nicht

Hebel der Handspritzpistole ziehen, das Gerät schaltet ein.
Prufen ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädigung prüfen.

Gerät lauft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Verlängerungskabels.

Beim Einsatzzuerst den Hebel der Handspritzpirboleziehen, dann den Geräteschalter auf „I/ON“ stellen.

Gerät kommt nicht auf Druck

Einstellung am Strahlrohr prufen.
Wasserversorgung auf ausreichende Fordermenge überprüfen.
Feinfilter im Wasseranschluss mit einer Flachzange herausziehen und unter flieBendem Wasser reinigen.
Gerät entlüften: Gerät ohne ange-schlossenen Hochdruckschauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruck-anschluss austritt. Gerät ausschalten und Hochdruckschauch wieder an-schließen.

Starke Druckschwankungen

Hochdruckduse reinigen: Verschmutzungen aus der Dusenbohrung mit ei

ner Nadel entfernen und von vorne mit Wasser ausspulen.

Wasserzulaufmenge überprüfen.

Gerät undicht

Eine geringe Undichtheit des Gerätes ist technisch bedingt. Bei starker Undichtheit den autorisierten Kunden dient beauftragen.

Reinigungsmittel wird nicht angesaugt

Strahlrohr mit Druckregulierung (Vario Power) verwenden.
Strahlrohr auf Stellung „Mix" drehen.
Filter am Saugschlauch für Reinigungsmittel reinigen.
Saugschlauch für Reinigungsmittel auf Knickstellen überprüfen.

Zubehör und Ersatzteile

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei ihrem KÄRCHER-Händler.

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handler oder die{nachste autorisierte Kundendienstelle.

Adressen finden Sie unter: www.kaercher.com/dealersearch

Technische Daten

Elektrischer Anschluss
Spannung	230 V
	1~50 Hz
Anschlussleistung	3,0 kW
Schutzgrad	IP X5
Schutzklasse	I
Netzabsicherung (träge)	16 A
Wasseranschluss
Zulaufdruck (max.)	0,6 MPa
Zulauftemperatur (max.)	60 °C
Zulaufmenge (min.)	12 l/min
Max. Ansaughöhe	1,0 m
Leistungsdaten
Arbeitsdruck	15 MPa
Max. zulässiger Druck	16 MPa
Fördermenge, Wasser	9,2 l/min
Fördermenge maximal	10,0 l/min
Fördermenge, Reinigungsmittel	0,3 l/min
Rückstoßkraft der Handspritz-pistole	22 N
Maße und Gewichte
Länge	552 mm
Breite	290 mm
Höhe	333 mm
Gewicht, betriebsbereit mit Zubeñor	19,2 kg
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert	<2,5 m/s2
Unsicherheit K	0,3 m/s2
Schalldruckpegel LpA	77 dB(A)
Unsicherheit KpA	3 dB(A)
Schallleistungspegel LwA + UNSicherheit KwA	93 dB(A)

Technische Änderungen vorbehalten.

EG-Konformitätserklarung

Hiermit erklaren wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlädigen grundlegenden Sicherheits-und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.447-xxx

Einschlagige EG-Richtlinien

2000/14/EG

2004/108/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

Angewandte harmonisierte Normen

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2008

EN 62233: 2008

Angewandtes

Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 90

Garantiert: 93

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

H.Jenner

CEO

S. Reiser

Head of Approbation

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Technische gegevens. NL 14

3 Apparaat gegen vorst beschermen.

Elektrische componenten

Gevaar

Reinigungsmittel wirdt nicht aanglezogen

Alfred Karcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Galdende EF-direktiver

2000/14/EF

2004/108/EF

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Kärcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

2000/14/EK: V spielikums

Skanas intensitates limenis dB(A)

Izmérītais: 90

Garantêtais: 93

Apaksa parakstijusas personas rikojas uzemuma vadibas uzdevum un pec taspilvarojuma.

H. Jenner

CEO

S. Reiser

Head of Approbation

Par dokumentăciju sastădīsanu atbildīgā persona:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 BInHHeH,Dieh (FepMaHHa)

Ten.: [phone]

a k c: + 49719514 - 0
