Verehrte Kundin, verehrter Kunde

Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre Leistungsfähigkeit optimal nutzen zu konnen, sollen den Sie die beiliegende Gebrauchs- und Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Entsatz-Aktivkohlefilter verwenden Sieitte den Coupon, der dem Deckblatt beieigt.

Chère Madame/Cher Monsieur, félicitations!

These Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden, um in Zukunft nachgeschlagen werden zu konnen.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie-nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

These Hinweise sind für ihre Sicherheit und die anderer Personen abgefasst worden. Daher sollen den Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes aufmerksam durchlesen.

Das Gerätarf nicht von Kindern bzw. Behinderten benutzt werden, es sei dann diese werden von verantwortungsvollen Personen, die dafür Sorge tragen, dass das Gerät sicher verwendet wird, überwacht.

Kinder mussen von einer von verantwortungsvollen Person überwacht werden, damit sie nicht mit dem Gerät speilen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Installaturen durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer Person mit ähnlicher Qualification auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der elektrischen Anlage durchgeführt werden müssen,)dürfen ausschließlich von kompetenten Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzüändern bzw. versuchen abzüändern. Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine zu losehen.

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden verursachen.

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, mussen alle elektrischen Teile (Beleuchtung, Absaugvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstabzugshaube die Bedienungsanleitunglesen.

Die DunstabzugshaubearfasschliebichzumAbsaugendesDampfederbeimKochenineiner Haushaltskücheentstelt,verwendetwerden.

Bei anderen Einsatzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert bzw. an diese gehängt werden (falls vorgesehen), darf hochstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste und eventuelle Fett- und Ölflecken zu entfern.

Der Hersteller empfeht für doesen Arbeitsvorgang die Verwendung der mitgelieferten Reinigungstücher.

Die Verwendung anderer Reinigungsmittel befeit den Hersteller von jeder Haftung für eventuelle auf deren Benutzung zurückzuführende Schäden.

SICHERHEITSBESTIMMUNGEN

Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherheitsvorschriften entspricht; sie erfüllt außer dem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablasseitungen von Rauch, das durch Verbrennung entstehen (Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Der Mindestdsicherheitsabstand zwischen Kochebene und Dunstabzugshaube muss mindestens 65 cm betragen.

Auf keinen Fall unter der Dunstabzugshaube auf "offenem Feuer" kochen. Die Friteusen während der Benutzung kontrollieren: das überhützte Öl konnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

-Kein offenes Feuer unter der Haube anzünden.
- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entstehen (Heizkessel, Kamine, usw...), anschließen.
- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung unterbrechen, indem man den Steckerzieht bzw. den Hauptschalter betätig. Der Hersteller leht不论是 Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung und Wartung des Gerätes betreffen.

• Wenn die Reinigung nicht entspruchend den Anweisungen erfolgt, besteht Brandgefahr. VORSICHT: Erreichbare Bauteile konnten sich erhitzen, wenn sie Kochgeräten verwendent werden.
• Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Hersteller gestellt).

WARNING: Erfolglt die Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

TECHNISCHE MERKMALE

Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstabzugshaube angegeben.

INSTALLIERUNG

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforderlichen Qualifikation vorbehalten)

Der Mindestabstand: der Abstand zwischen dem höchste gelegen den Bereich der Kochstelle und dem niedrigst gelegen den Bereich der Kuchenabzugshaube. Im allgemeinen gilt: wenn die Kuchenabzugshaube über einem Gasherd installment wird, dann muss dieser Abstand mindestens 65~cm (25,6") detragen (siehe Abbildung 01). In jedem Fall kann nach einer Auslegung der EU-Vorschrift EN60335-2-31 vom 11.07.2002 von Seiten der TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11) für die Abzugshaube Diamante/Gleam dieser Mindestabstand zwischen der Kochstelle und dem unterem Bereich der Abzugshaube auf 53~cm reduziert werden. Wenn die Gebrauchsanleitung des Gaskochherds einen größeren Abstand vorschreiben, dann muss dieser eingehalten werden.

In der absaugenden Ausführung darf der komplette Kamin für den Rauchluftabzug keinen kleineren Durchmesser, als die Rohrmuffe der Abzugshaube aufweisen. In den waagrechten Strecken muss das Rohricht nach oben geneigt (circa 10% ) montiert werden, damit die Abzuglauf optimal nach außen befindert werden kann. So weniger Kurven wie möglich verwenden und überprüfen, dass die Rohre die Mindestänge einhalten.

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.

Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Verbraucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschrifsmäßige Lüftung des Raumes, in dem die Rauchabsaugung erfolgt, sorgen. Montageanleitungen: siehe Abschnitt "0" der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifikation vorbehalten)

ACHTUNG!

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden. Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder durchgeschritten werden; sollte dies dennoch vorkommen, den nachst gelegenen Kundendienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen, dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe technische Spezifikationen in Punkt B). Einige Gerätotypen können mit einem Kabel ohne Stecker ausgestellt sein, in thisem Fall ist ein „genormter“ Stecker zu verwenden, wobei folgenden zu beachten ist:

• Der gelb/grüne Draht ist für die Erdung zu benutzen;
• der blaue Draht ist für den Nullleiter, und
• der braune Draht für die Phase bestimmt. Das Kabelarf auf keinen Fall mit heißen Teilen in Berührung kommt (über 70^ ).
• Am Netzkabel einen der Geräteleistung entsprachenden Stecker anbringen und diesen in eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet gefelwert werden, muss man sicherstellen, dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehalten werden.

HAUBE MIT ABLUFTBETRIEB (absaugend)

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Abzugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschreiben, über das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfern. Wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600): Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

HAUBE MIT UMLUFTBETRIEB

(filtrerend)

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind, andernfalls müssen sie wie unter Punkt H beschreiben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Ausgangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist esratsam,bei starker Geruch- und Dampfbildung die dritte Drehzahlstufe,und unter normalen Bedingungen die zweite Stufe einzustellen.Die erste Drehzahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten.Die Haube sollte bei Kochbeginn eingeschaltet,und erst wieder ausgeschaltet werden, wenn der Raum vollkommen geruchsfrei ist.

ARBEITSWEISE

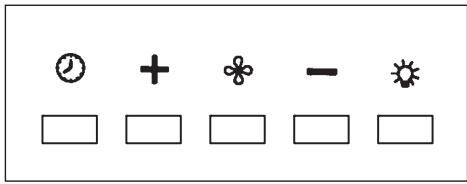

• ON: Licht eingeschaltet (Druckknopf beleuchtet);
• OFF: Licht ausgeschaltet.

Druckknopf -

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltehrled angezeigt.

Druckknopf +

Bei Betätigung these Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 15 Minuten gehrt der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion "gewünschte Geschwindigkeit" gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Option: Ausführung mit Fernbedienung (nur für eine Ausführungen erhältlich).

HIN WEISE:

Das Gerät nicht in der Höhe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstabzugshaube beeinträchtigen konnten.

Maximaler Betriebsabstand 5 Meter. Diese Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.

Lichtknopf der Fernbedienung: On/Off Licht.

Druckkopf - und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste + oder - drückt.

Schaltuhrknopf: siehe nachstehende Anleitungen.

Druckkopf Schaltuhr und Filterverstopfung

• These Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet). Anschließlich die Dunstabzugshaube ausschalten undwieder einschalten, um zu prufen, ob der Alarm aufgehoben wurde.

ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER

Um an die Metallfilter zu gelangen die drei vorne an der Abzugshaube Paneelen entfernen (siehe Abbildung A1 und A2). Für das Entfernen der Fettfilter aus Metall den Griff betätigten.

2. AKTIVKOHLEFILTER

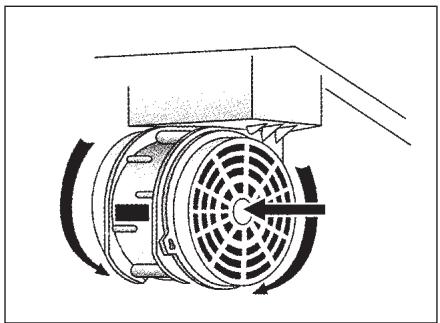

Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklart, entfern. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen.

Für die Montage/das Auswechseln siehe Abb.

Im Falle von Dunstabzugshauben mit Motorkammer befindet sich der Filter im unteren Kammerteil. Für die Montage/das Auswechseln siehe Abb.

Zur Bestellung neuer Karbonfilteritte an die Vertragshandlung/Vertriebsunternehmen.

NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herunterlagen (Zugriff über Pull-down-Menu).

BELEUCHTUNG MONTAGE UND ERSATZ

FLUORESZIERENDE LAMPE (DIAMANTE)

Austausch der Leuchtröhre:

a) Das Gerät vom Stromnetz trennen;
b) Die Stahlpaneelen und die Metallfilter entfern (siehe Punkt H1). Die 2 + 2 gerändelten

Befestigungsstiffe und die sechs Neonhalter aus Edelstahl abschrauben.

c) Die Neonröhre mit einer 90^ Umdrehung entfernen und mit einer neuen des gleichen Typs austauschen (13 W- Neonröhre T5);
d) Die in Punktb beschriebenen Vorgänge in umgedrehter Reihenfolge wiederholen.
e) Das Gerät wieder an das Stromnetz anschließen.

2. LED-STRAHLER (GLEAM)

In thisem Fall ist die Kappe mit Hochleistungs-Led-Strahlern versehen, die bei normalen Betriebsbedingungen einen niedrigen Stromverbrauch und eine außerst lange Lebensdauer garantieren. Im Bedarfsfallarf der LED-Strahler nur von qualifizierten Technikern unter Verwendung von originalen Ersatzteilen ausgefuhrt werden.

WARTUNG UND REINIGUNG

Nur durch eine konstante Wartung ist ein einwandfrei Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine früige Reinigung der Filter und deren Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefahrenlichen Fettansammlungen bilden.

1. METALL-FETTFILTER

These Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollen denaher jeder Monat mit warmem Wasser. Bereinigt werden, wobe darauf zu achten ist, dass sie nicht geknicht werden. Für den Aus- und Einbau wird auf die Anleitungen unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgefuhrt werden.

2. AKTIVKOHLEFILTER

These Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zusammen zuhhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wieder in die Küche zusammen gehört.

Die Aktivkohlefilter konnen nicht gewaschen werden und müssen durchschnittlich alle 3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG

Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen, um zu vermeiden, dass die üligen oder fettigen Substanzen die Oberflächen aus Stahl angreifen.

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neutralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Wasser und einer neutralen Seite vornehmen; hierfür ein weiches Tuch verwenden, gründlich abspüssen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden.

Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehandlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Beschädigung der Stahlfläche kommt.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstab-zugshaube aufbewahrt werden.

Der Hersteller leht bei Nichtbeachtung dieser Anweisungen jeder Haftung ab.

4. REINIGUNG DER INNENFLÄCHE

Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube)durrenf nicht mit Flüssigkeiten oder Lösemittel gereinigt werden.

Was die garantie betrifft, wenden sie sich am austrager.

Die Herstellerfirma haftet nicht für mögliche Ungenuaigkeiten infolge Druck- oder Schreibfehler in thisem Anleitungsheft. Sie behält sich außer dem das Recht vor, an ihren Produkten sãmtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und Sicherheit zu beeinträchtigen.

MONTAGEANLEITUNG DUNSTABZUGSHAUBE

Phase 1

• Die Haltestange (A-Abbildung 01) auf der Höhe der Kochstelle, die sich aus der Summe der Hohen: X + 525 mm ergibt an der Wand anlagen. Wobei X zwischen 530 und 650 mm variieren kann.
• Im Fall von hinterem Ablass, siehe Abbildung A.
• Mit einer Wasserwaage die horizontale Fluchtung überprüfen, und an den Enden der Haltestange n^2 Punkte für die Lochungen einziehnen.
• Die Lochungen bohren, n^2 Spreizdübel 8mm einlagen und die Haltestange mit den entsprchenden Schrauben befestigen.

Phase 2

• Die Abzugshaube an der Haltestange einhängen (Abbildung 02).
• Die Fluchtung der Abzugshaube mit Hilfe der Schrauben an der Einhängvorrichtung regulieren (Abbildung 02).

Die obere Schraube (B) reguliert den Abstand zur Wand, die andere (C) die senkrechte Gleitbewegung.

Phase 3

• Um das Aushaken der Abzugshaube wegen einem von unterkommen Druck zu vermeiden, muss die Abzugshaube an der Wand mit Spreizübeln und den entsprechenden Schrauben befestigt werden, wobei folgenden zu beachten ist:
• die vorgesehenen Lochungen (Abbildung 03) am Rücknteil der Abzugshaube oder die eventuell vorhandene Schelle am Deckel für die Montage verwenden.
• Das Rohr (E) in die Rohrmuffe (D) stecken, siehe Abbildung 03.
• Bei Montage mit hinterem Ablass, siehe Abbildung A.

Phase 4 (optional)

• Den Kamin (G) und das Verlägerungsteil (H) wie auf Abbildung O4 gezeigt positionieren.
• Das Verlängerungsteil (H) in das Element (G) bis auf die gewünschte Höhe einschieben.
• Nachdem die Beste Position ausfindig gemacht wurde, die Schelle (L) an die Wand anlagen, mit einer Wasserwaage die horizontale Fluchtung überprüfen und an den Enden n°2 Punkte für die Lochungen einziehnen.
• Die Lochungen bohren, n^2 Spreizdübel 4mm einlagen und die Schelle (L) mit den entspruchenden Schrauben befestigen.
• Mit den Schrauben (M) das Verlängerungsteil (H) an der Schelle (L) befestigen.
