BEDIENUNGSANLEITUNG FM2A75M-DGS ASROCK

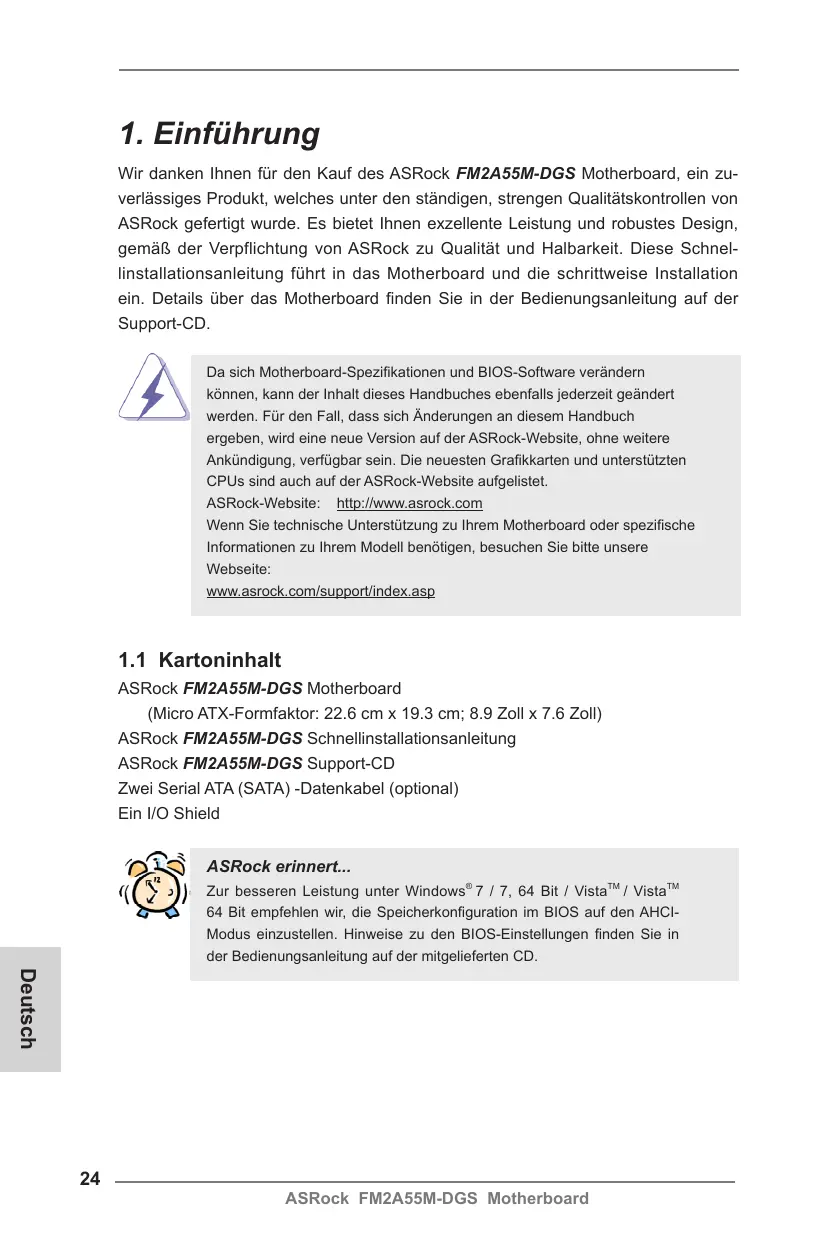

1. Einführung Wir danken Ihnen für den Kauf des ASRock FM2A55M-DGS Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

1.1 Kartoninhalt ASRock FM2A55M-DGS Motherboard (Micro ATX-Formfaktor: 22.6 cm x 19.3 cm; 8.9 Zoll x 7.6 Zoll) ASRock FM2A55M-DGS Schnellinstallationsanleitung ASRock FM2A55M-DGS Support-CD Zwei Serial ATA (SATA) -Datenkabel (optional) Ein I/O Shield ASRock erinnert... Zur besseren Leistung unter Windows® 7 / 7, 64 Bit / VistaTM / VistaTM 64 Bit empfehlen wir, die Speicherkonfiguration im BIOS auf den AHCIModus einzustellen. Hinweise zu den BIOS-Einstellungen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD.

CPU Chipsatz Speicher

Erweiterungssteckplätze

Onboard-VGA Audio LAN

- Micro ATX-Formfaktor: 22.6 cm x 19.3 cm; 8.9 Zoll x 7.6 Zoll - Festkondensator für CPU-Leistung - Unterstützt Sockel-FM2-100-W-Prozessoren - Unterstützt Cool ‘n’ QuietTM-Technologie von AMD - UMI-Link-GEN2 - AMD A55 FCH (Hudson-D2) - Unterstützung von Dual-Kanal-Speichertechnologie - 2 x Steckplätze für DDR3 - Unterstützt DDR3 2400+(OC)/2133(OC)/1866/1600/1333/ 1066/800 non-ECC, ungepufferter Speicher - Max. Kapazität des Systemspeichers: 32GB - Unterstützt Intel® Extreme Memory Profile (XMP)1.3/1.2 - Unterstützt AMD Memory Profile (AMP) - 1 x PCI-Express-2.0-x16-Steckplätze (PCIE1: x16-Modus) - 1 x PCI Express 2.0 x1-Steckplätze - 1 x PCI -Steckplätze - Unterstützt AMD duale Grafikkarten - AMD Radeon HD 7000-Grafik - DirectX 11, Pixel Shader 5.0 - Maximal gemeinsam genutzter Speicher 2GB - Doppel-VGA Ausgabe: unterstützt DVI und D-Sub Ports durch unabhängige Bildschirmanzeige Kontrolleure - Unterstützt Dual-link DVI mit einer maximalen Auflösung von 2560 x 1600 bei 75 Hz - Unterstützt D-Sub mit einer maximalen Auflösung von 1920 x 1600 bei 60 Hz - Unterstützt AMD Steady VideoTM: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online-Videos - Unterstützt HDCP-Funktion mit DVI-Port - Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit DVI-Port - 5.1 CH HD Audio (Realtek ALC662 Audio Codec) - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Unterstützt Wake-On-LAN - Unterstützt LAN-Kabelerkennung - Unterstützt energieeffizientes Ethernet 802.3az - Unterstützt PXE ASRock FM2A55M-DGS Motherboard

E/A-Anschlüsse an der

I/O Panel - 1 x PS/2-Maus/Tastaturanschluss

- 1 x D-Sub port - 1 x DVI-D port - 4 x Standard-USB 2.0-Anschlüsse - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon - 6 x SATA 2-Anschluss mit 3,0 Gb/s, unterstützt RAID(RAID 0, RAID 1 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen - 1 x Infrarot-Modul-Header - 1 x Consumer Infrarot-Modul-Header - 1 x Druckerport-Anschlussleiste - 1 x COM-Anschluss-Header - 1 x CPUlüfter-Anschluss (4-pin) - 1 x Gehäuselüfter-Anschluss (4-pin) - 1 x Stromlüfter-Anschluss (3-pin) - 24-pin ATX-Netz-Header - 4-pin anschluss für 12V-ATX-Netzteil - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse) - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - DRAM, VDDP, VDDR, SB Stromspannung Multianpassung - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion - CPU-Temperatursensor - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - Geräuscharmer CPU/Gehäuselüfter - Mehrstufige Geschwindigkeitsteuerung für CPU-/ Gehäuselüfter - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

ASRock FM2A55M-DGS Motherboard

Betriebssysteme Zertifizierungen

- Unterstützt Microsoft® Windows® 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com

ASRock FM2A55M-DGS Motherboard

1.3 Einstellung der Jumper Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins. Jumper

CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 29)

Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefiniertes Profil, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

ASRock FM2A55M-DGS Motherboard

1.4 Anschlüsse Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

(SATA_4: siehe S.2 - No. 10) (SATA_5: siehe S.2 - No. 12) (SATA_6: siehe S.2 - No. 11)

(SATA_3: siehe S.2 - No. 9)

(SATA_2: siehe S.2 - No. 8)

(SATA_1: siehe S.2 - No. 7)

Diese sechs Serial ATA2- (SATA2-)Verbínder unterstützten SATA-Datenkabel für interne Massenspeichergeräte. Die aktuelle SATA2- Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s. SJedes Ende des SATA Datenkabels kann an die SATA2 Festplatte oder das SATA2 Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

USB_PWR P-7 P+7 GND DUMMY

(siehe S.2 - No. 21)

Zusätzlich zu den vier üblichen USB 2.0-Ports an den I/O-Anschlüssen befinden sich drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

(9-pol. USB8_9) (siehe S.2 - No. 20)

(siehe S.2 - No. 26)

Dieser Header unterstützt ein optionales, drahtloses Sendeund Empfangs-Infrarotmodul.

GND IRRX Consumer Infrared-Modul-Header (4-pin CIR1) (siehe S.2 - No. 22)

Anschluss für Audio auf der Gehäusevorderseite

GND PRESENCE# MIC_RET OUT_RET

(9-Pin HD_AUDIO1) (siehe S.2 - No. 24)

OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L Dieser Header kann zum Anschließen RemoteEmpfänger. Dieses Interface zu einem Audio-Panel auf der Vorder seite Ihres Gehäuses, ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch. 2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows® 7 / 7 64 Bit / VistaTM / VistaTM 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

ASRock FM2A55M-DGS Motherboard

System Panel-Header (9-pin PANEL1) (siehe S.2 - No. 17)

Dieser Header unterstützt mehrere Funktion der Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befindet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.

ASRock FM2A55M-DGS Motherboard

Gehäuselautsprecher-Header

Schließen Sie den Gehäuselautsprecher an diesen Header an.

(4-pin SPEAKER1) (siehe S.2 - No. 14)

Druckerport-Anschlussleiste (25-pol. LPT1)

AFD# ERROR# PINIT# SLIN#

(siehe S.2 - No. 18)

1 SPD7 SPD6 ACK# SPD5 BUSY SPD4 PE SPD3 SLCT SPD2 SPD1 SPD0 STB#

Gehäuse- und Stromlüfteranschlüsse (4-pin CHA_FAN1)

GND +12V CHA_FAN_SPEED FAN_SPEED_CONTROL

+12V GND PWR_FAN_SPEED Dies ist eine Schnittstelle zum Anschluss eines DruckerportKabels, mit dem Sie passende Drucker auf einfache Weise anschließen können.

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der schwarze Draht an den Schutzleiterstift angeschlossenwird.

(3-pin PWR_FAN1) (siehe S.2 - No. 30)

CPU-Lüfteranschluss (4-pin CPU_FAN1) (siehe S.2 - No. 4)

FAN_SPEED_CONTROL CPU_FAN_SPEED +12V GND

Verbinden Sie das CPU - Lüfterkabel mit diesem Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren

(24-pin ATXPWR1) (siehe S.2 - No. 6)

Verbinden Sie die ATX- Stromversorgung mit diesem Header.

ASRock FM2A55M-DGS Motherboard

Obwohl dieses Motherboard einen 24-pol. ATXStromanschluss bietet, kann es auch mit einem modifizierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

ATX 12V Anschluss (siehe S.2 - No. 1)

Dieser COM-Anschluss- Header wird verwendet, um ein COM-Anschlussmodul zu unterstützen.

COM-Anschluss-Header (siehe S.2 - No. 23)

Bitte schließen Sie an diesen Anschluss die ATX 12V Stromversorgung an.

2. BIOS-Information Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows® Betriebssystemen: 7 / 7 64-Bit / VistaTM / VistaTM 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.
