BEDIENUNGSANLEITUNG P57W V7 C52W10-FR GIGABYTE

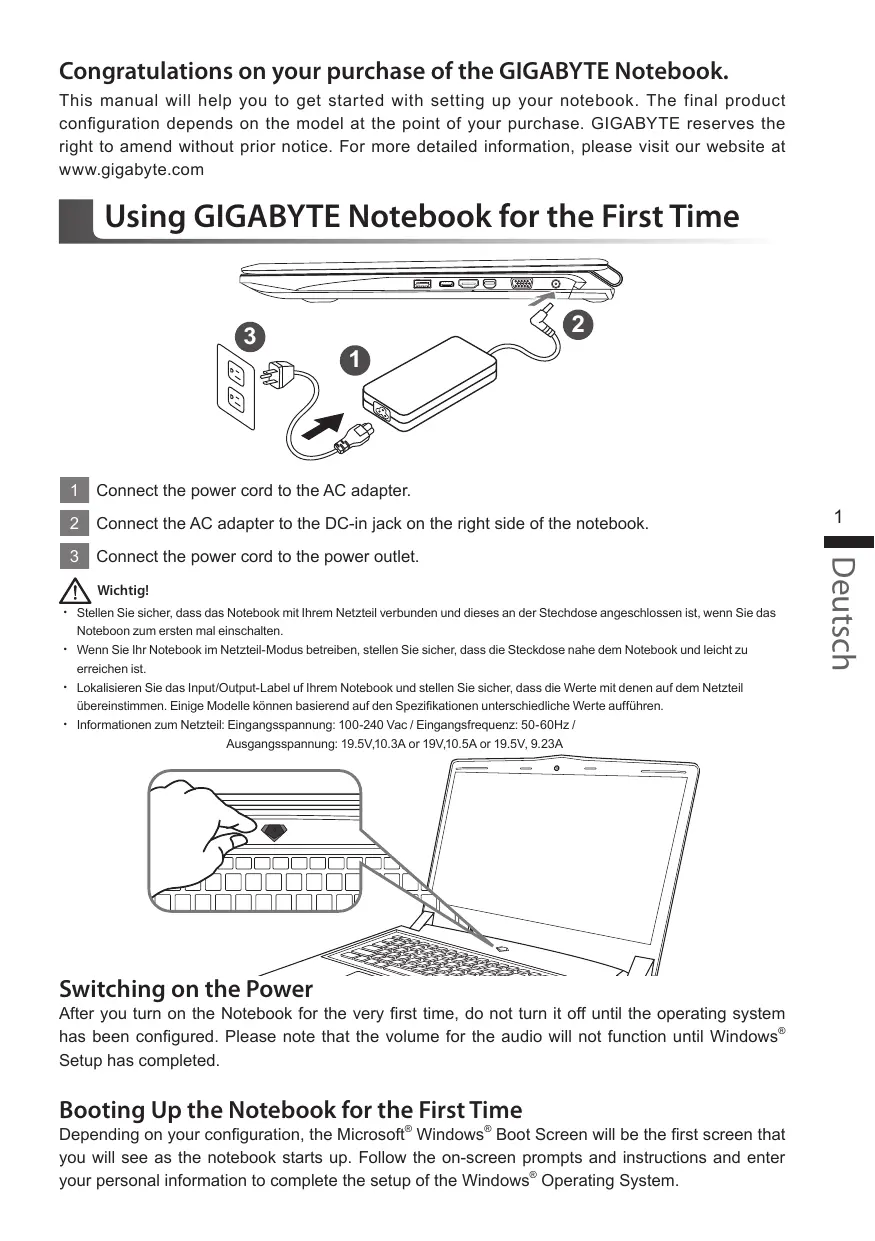

• S tellen Sie sicher, dass das Notebook mit Ihrem Netzteil verbunden und dieses an der Stechdose angeschlossen ist, wenn Sie das Noteboon zum ersten mal einschalten. • Wenn Sie Ihr Notebook im Netzteil-Modus betreiben, stellen Sie sicher, dass die Steckdose nahe dem Notebook und leicht zu erreichen ist. • Lokalisieren Sie das Input/Output-Label uf Ihrem Notebook und stellen Sie sicher, dass die Werte mit denen auf dem Netzteil übereinstimmen. Einige Modelle können basierend auf den Spezifikationen unterschiedliche Werte aufführen. • Informationen zum Netzteil: Eingangsspannung: 100-240 Vac / Eingangsfrequenz: 50-60Hz /

Übersicht Ihres GIGABYTE Notebooks Ansicht von oben

Webcam Status Anzeige

Bluetooth Status Anzeige wirelesse Lan Status Anzeige HDD Status Anzeige Akku Status Anzeige Stromversorgungsstatus

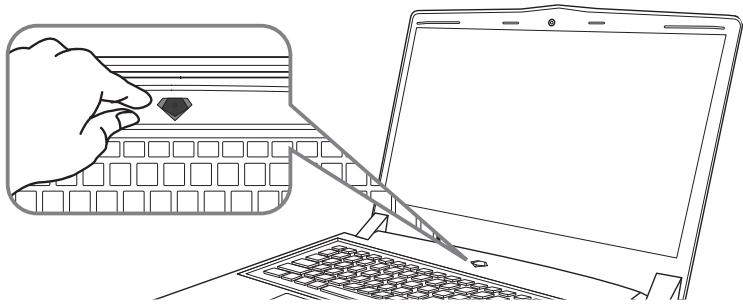

Drücken Sie den rechten Mausbutton des Touchpads um den Akku Ladezustand zu überprüfen. Rechts-Klick um die verbliebene Akku-Kapazität zu prüfen. Wie unten zu sehen ist die Batterieanzeige im Stand-by, Schlafmodus wie auch im ausgeschalteten Zustand verfügbar.(Akku-modus) 1

Anschluss für Kensington-Schloss

Ansicht von rechts 2

Wechselbarer LaufwerkHalterahmen

Achtung: Entfernen Sie NICHT den eingebauten Lithium-Akku. Für jegliche Wartung kontaktieren Sie Ihre von GIGABYTE authorisierte Service-Stelle. • Nutzen Sie das Notenbook nicht auf schrägen Flächen oder Plätzen die anfällig für Vibrationen sind, oder vermeiden sie dort zumindest die längere Nutzung, da sich sonst die Gefahr der Beschädigung oder von Fehlfunktionen erhöht. • Setzen Sie ihr Notebook nicht dauerhaft Temperaturen von über 45°, wie z.B. im parkenden Auto, aus, sondt besteht die Gefahr der frühzeitigen Alterung oder Vergrößerung des Lithium-Ionen-Akkus. • Nutzen Sie Ihr Notebook nicht an schlecht zu belüftenden Oberflächen wie Bettwäsche, Kissen oder Polster und vermeiden Sie die Nutzung auf dem Boden eines Raumes mit Fußbodenheizung, um Überhitzungen vorzubeugen. Achten Sie darauf das die Lüftungseinlässe am Boden und den Seiten ihres Gerätes niemals verdeckt werden. Wenn die Lüftungsöffnungen blöockiert sind führt dies zur Überhitzung ihres Gerätes.

Hotkeys Das Notebook hat Hotkeys oder Tastatur Kombinationen für die meisten Funktionen wie Bildschirmhelligkeit und Lautstärke. Um einen Hotkey zu aktivieren halten Sie die <Fn> Taste gedrückt und drücken eine weitere Taste der Hotkey Kombination.

Wirft das optische Laufwerk aus

Versetzt den Computer in den Ruhezustand

W-LAN Schaltet W-LAN EIN/AUS Fn+F3

Bildschirmhelligkeit verringern

Verringert die Bildschirmhelligkeit

Bildschirmhelligkeit erhöhen

Erhöht die Bildschirmhelligkeit

Ausgabebildschirm ändern

Wechselt zwischem dem Notebookbildschirm, Externen Monitorausgang oder der Möglichkeit beide gleichzeitig zu betreiben.

Schaltet das integrierte Touchpad an oder aus.

Schatet die Lautsprecher EIN/AUS Fn+F8

Lautstärke verringern

Verringert die Lautstärke

Erhöht die Lautstärke

Schaltet den Bildschirm EIN/AUS Bluetooth

Schaltet Bluetooth EIN/AUS Webcam

Schaltet die ingrierte Webcam an oder aus.

Schaltet die Tastaturbeleuchtung AN/AUS Hotkey

Laufwerk Wechselrahmen

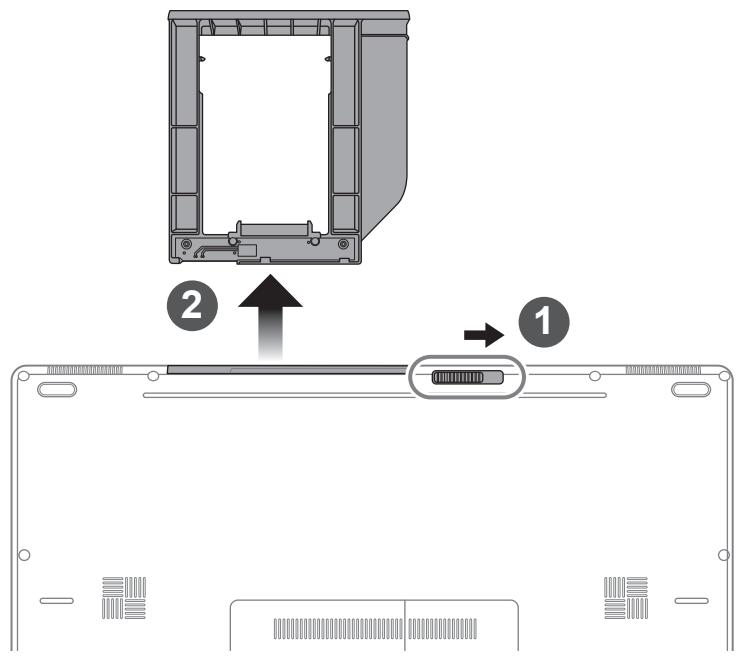

Entsichern Sie den wechselbaren Rahmen.

Ziehen Sie den wechselbaren Rahmen raus.

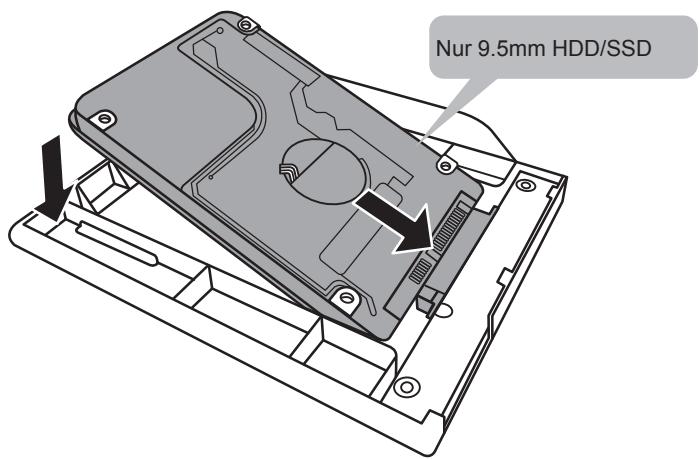

Nur 9.5mm HDD/SSD Verbinden Sie die HDD, bzw.HDD/ SSD, indem Sie das Laufwerk in den Rahmen schieben.

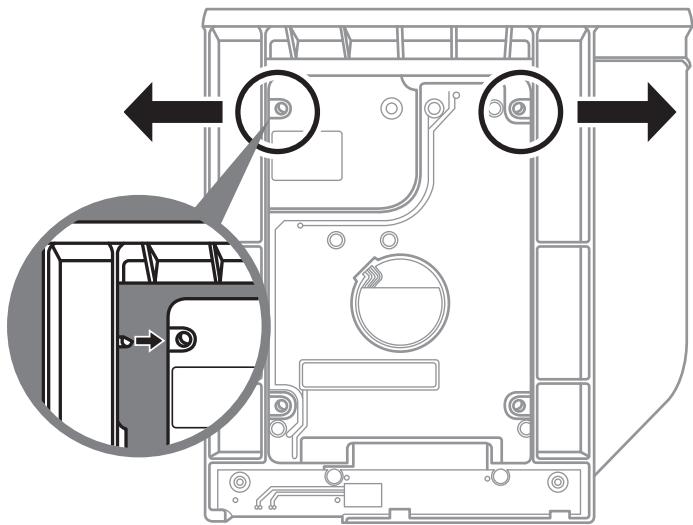

6 Üben Sie leichten Druck auf den Rahmen aus und schieben Sie die HDD, bzw.HDD/ SSD bis Sie mit einem leisen Klicken einrastet.

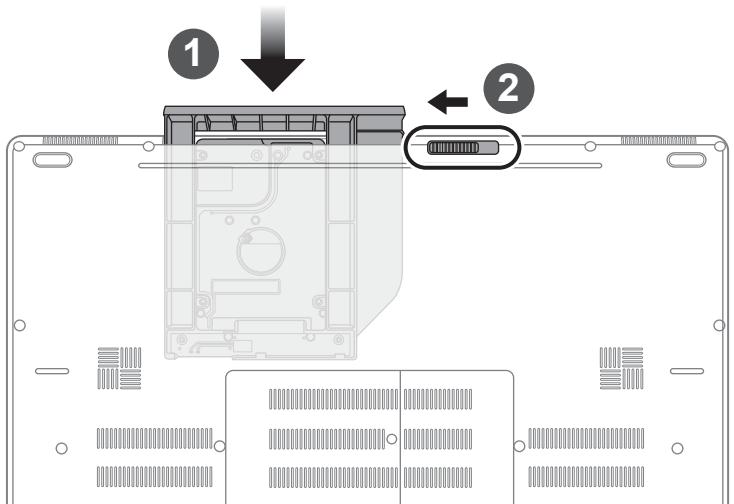

Schieben Sie den Rahmen in den Slot zurück.

Sichern Sie den Rahmen.

GIGABYTE Software Anwendungen

Wenn das Gerät bereits mit einem Betriebssystem ausgeliefert wurde können Sie den GIGABYTE Smart Manager mit einem Doppelklick auf das Desktop Icon starten. Der GIGABYTE Smart Manager hat eine Grafische Benutzeroberfläche die es ermöglicht Einstellungen und exklusive GIGABYTE grafische aufzurufen. Bitte beachten Sie das dies je nach gekauften Modell unterschiedlich sein kann.

Smart USB Backup Guide(Zuvor: Recovery Image USB) ACHTUNG ●● S ie können mit dieser Anwendung ein Backup Ihres Systems erstellen, um einen Verlust Ihres Systems im Falle von Schäden am Gerät zu vermeiden. ●● S ollten Sie die Datenträger ihres Gerätes austauschen, können Sie mit dieser Anwendung ein Backup Ihres Systems erstellen und es nach dem Tausch der Datenträger wiederherstellen ●● B evor Sie Ihr System mit dem USB Backup wiederherstellen möchten, stellen Sie sicher, dass Sie ein Backup Ihrer Dateien erstellt haben ●● B itte schließen Sie Ihr Gerät während des Backups an eine Stromquelle, schalten Sie Ihr System während des Backups nicht aus und entfernen Sie nicht den USB-Datenträger

•B itte schließen Sie Ihren USB Datenträger mit mindestens 20GB freiem Speicher an Ihrem Gerät an, um ein Image Ihres Systems zu erstellen (Bitte speichern Sie Ihre Daten von Ihrem USB - Datenträger, da diese Daten während des Vorgangs vom USB-Datenträger entfernt werden) •L e g e n S i e d i e D r i ve r D i s k i n i h r optisches Laufwerk und starten Sie die Installation des "Smart USB Backup" (S o l l t e ke i n o p t i s c h e s L a u f w e r k integrier t sein, nutzen sie bitte ein externes optisches Laufwerk oder laden sie den Treiber von folgender Seite runter: http://www.gigabyte.com

3 •S tarten Sie nach der Installation das "Smart USB Backup"

•W ählen Sie vom Drop-Down Menü Ihren USB-Datenträger und starten Sie die Erstellung der Recovery USB Disk

•N ach der Erstellung der Recovery Disc erscheint ein neues Fenster •D rücken Sie während des Startens des Systems die F12 Taste, falls Sie Ihr System wiederherstellen möchten. Wählen Sie "boot from recovery disk". Ihr System wird nun wiederhergestellt •D ie Wiederherstellung dauert etwa 30 Minuten (Die Zeit kann je nach Modell Ihres USB-Datenträgers variieren)

Anleitung zur Systemwiederherstellung Systemwiederherstellung Das Notebook hat eine versteckte Partition mit einer Kopie des Betriebssystems. Sollten Sie Probleme mit dem Betriebssystem haben, können Sie jederzeit das Gerät auf Werkseinstellungen zurücksetzen. Bitte beachten ˙˙F a l l s d i e F e s t p l a t t e g e w e c h s e l t w u r d e o d e r d i e P a r t i t i o n g e l ö s c h t w u r d e , i s t d i e Wiederherstellungsoption nicht mehr verfügbar und das Gerät muß neu installiert werden. ˙˙Die Wiederherstellungsfunktion ist nur verfügbar wenn bereits bei der Auslieferung ein Betriebssystem installiert ist. Geräte ohne Betriebssystem haben keine Wiederherstellungsfunktion.

Systemwiederherstellung starten Die Systemwiederherstellung ist bereits vorinstalliert wenn das Gerät ausgeliefert wird. Im Auswahlmenü können Sie die Systemwiederherstellung star ten und das Gerät auf Werkseinstellungen zurücksetzen. In der Kurzanleitung finden Sie alle nötigen Informationen um Ihr System wiederherzustellen. Achtung Der PC ist jetzt betriebsbereit. Stellen Sie sicher das Ihr PC am Stromnetz ist. Der Vorgang wird einige Minuten dauern.

Notebook abschalten und neu starten.

Halten Sie während der Einschaltung des Notebooks zum Starten des Werkzeugs die F9-Taste gedrückt.

“Wählen Sie zum Aufrufen der Wiederherstellungseinstellungen „Problemlösung“. (Zudem können Sie zum Verlassen des Wiederherstellungssystems und zum Fortfahren von Windows 10 zur Datei- oder Datensicherung „Fortfahren“ wählen.)” Es gibt zwei Optionen zur Systemwiederherstellung ˙˙Reset this PC Sie können festlegen, ob Sie die Dateien aufbewahren oder entfernen möchten; installieren Sie Windows dann neu, ohne Ihre Dateien zu verlieren. ˙˙GIGABYTE Smart Recovery Ihre PC-Einstellungen werden auf die werkseitigen Standardeinstellungen rückgesetzt. Achtung: Alle persönlichen Daten und Dateien gehen verloren.

Windows 10 Systemwiederherstellung

▓▓„Diesen PC rücksetzen wählen Meine Dateien aufbewahren Wählen Sie ein Konto zum Fortfahren. Alle Apps werden entfernt und Einstellungen werden auf das reine Betriebssystem (ohne GIGABYTE-App) rückgesetzt; Ihre persönlichen Dateien hingegen werden weiterhin aufbewahrt. Alles entfernen Alle Apps, Einstellungen und persönlichen Dateien werden entfernt. Nur meine Dateien entfernen Nur persönliche Daten und Dateien werden entfernt, Computereinstellungen bleiben hingegen erhalten. Laufwerk vollständig bereinigen Das Laufwerk wird vollständig auf die werkseitigen Standardeinstellungen rückgesetzt. Dies er fordert mehr Zeit. > [Klicken Sie zum Ausführen der Wiederherstellungsfunktion auf „Rücksetzen“.]

Hier folgt, was geschieht ˙˙All Ihre persönlichen Dateien und Apps werden entfernt. ˙˙Ihre PC-Einstellungen werden auf das reine Betriebssystem (ohne GIGABYTEApp) rückgesetzt.

▓▓GIGABYTE Smart Recovery

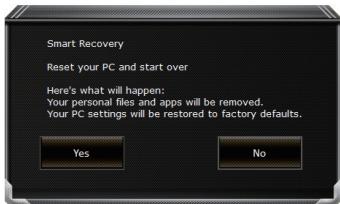

Die Wiederherstellung wird aktiviert und Sie sehen die Optionsschaltflächen im Fenster. Klicken Sie zum Starten auf „Ja“.

Achtung ˙˙“Sobald „Wiederherstellung“ ausgewählt ist, werden Ihre persönlichen Daten und Dateien gelöscht, nachdem das Notebook die Wiederherstellung begonnen hat; das Betriebssystem setzt die werkseitigen Standardeinstellungen zurück. ˙˙Eine Fortschrittsleiste erscheint im Fenster, wenn die Wiederherstellung im Gange ist. Bitte stellen Sie sicher, dass das Netzteil angeschlossen ist; schalten Sie das Notebook nicht aus.”

Nach Abschluss der Systemwiederherstellung sehen Sie die Optionsschaltfläche im Fenster; bitte klicken Sie auf „Herunterfahren“.

▓▓ Erweiterte Optionen Systemwiederherstellung Verwenden Sie einen auf Ihrem PC aufgezeichneten Wiederherstellungspunkt zur Windows-Wiederherstellung. Systemabbildwiederherstellung Stellen Sie Windows mit einer spezifischen Systemabbilddatei wieder her. Startvorgang-Reparatur Beheben Sie Probleme, die Windows am Laden hindern. Befehlseingabe Nutzen Sie die Befehlseingabe für erweiterte Problemlösung. UEFI-Firmware-Einstellungen Ändern Sie Einstellungen in der UEFI-Firmware Ihres PCs.

Startvorgang-Einstellungen Ändern Sie das Startverhalten von Windows.

Garantie- und Kundendiensthinweise sowie weitere Informationen finden Sie auf der Garantiekarte oder den GIGABYTE-Kundendienstseiten: http://www.gigabyte.com/support-downloads/technical-support.aspx

Häufig gestellte Fragen finden Sie hier: http://www.gigabyte.com/support-downloads/faq.aspx
