BEDIENUNGSANLEITUNG IMS 900 BEYERDYNAMIC

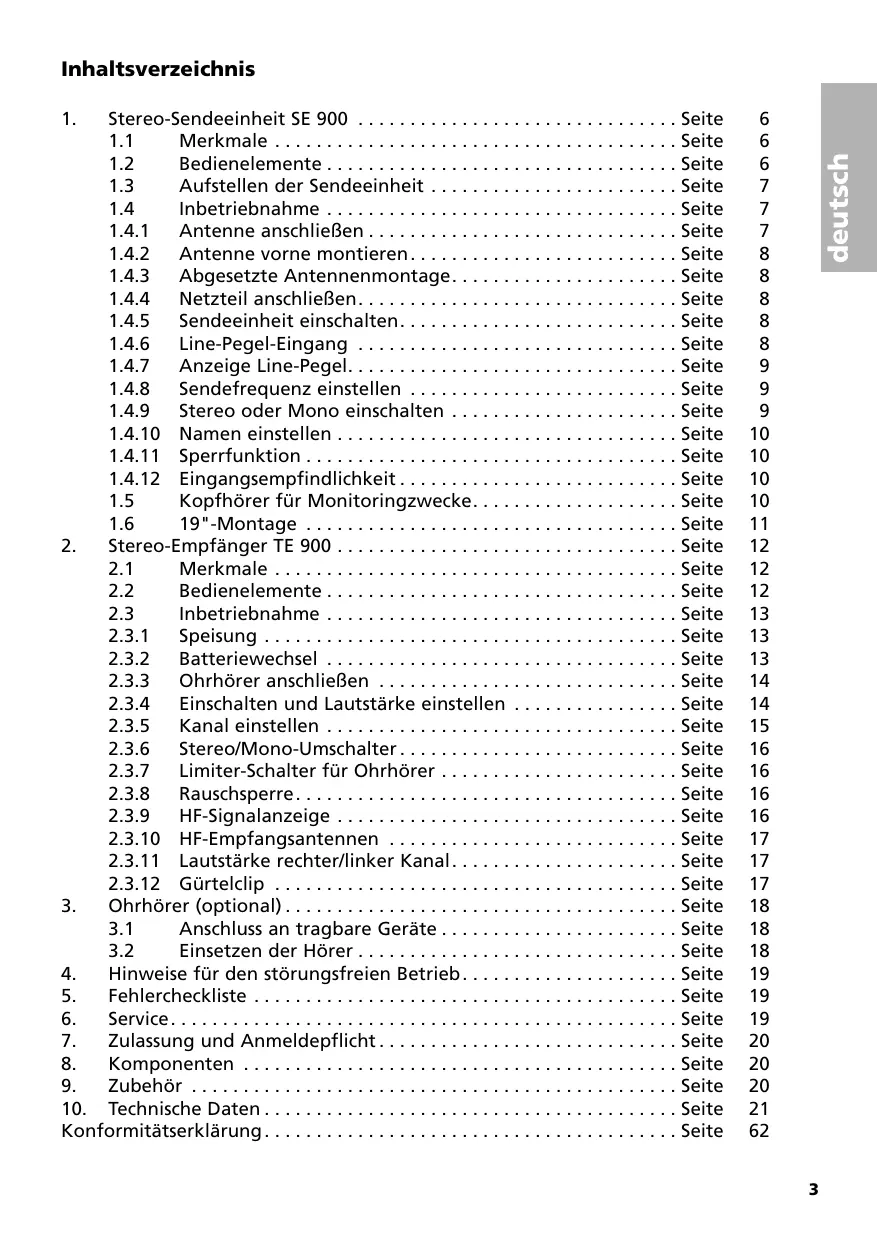

1. Stereo-Sendeeinheit SE 900 . 6

1.1 Merkmale . 6
1.2 Bedienelemente . 6
1.3 Aufstellen der Sendeeinheit . 7
1.4 Inbetriebnahme . 7
1.4.1 Antenne anschlieBen . 7
1.4.2 Antenne vorne montieren.. 8
1.4.3 Abgesetzte Antennenmontage.. 8
1.4.4 Netzteil anschlieBen. 8
1.4.5 Sendeeinheit einschalten. 8
1.4.6 Line-Pegel-Eingang . 8
1.4.7 Anzeige Line-Pegel. 9
1.4.8 Sendefrequenz einstellen . 9
1.4.9 Stereo oder Mono einschalten . 9
1.4.10 Namen einstellen . 10
1.4.11 Sperrfunktion . 10
1.4.12 Eingangsempfindlichkeit. 10
1.5 Kopfhörer für Monitoringzwecke. 10
1.6 19"-Montage . 11

1. Stereo-Empfänger TE 900 . 12

2.1 Merkmale . 12
2.2 Bedienelemente . 12
2.3 Inbetriebnahme . 13
2.3.1 Speisung . 13
2.3.2 Batteriewechsel . 13
2.3.3 Ohrhörer anschließen . 14
2.3.4 Einsatzen und Lautstärke einstellen . 14
2.3.5 Kanaleinstellen . 15
2.3.6 Stereo/Mono-Umschalter 16
2.3.7 Limiter-Schalter fur Ohrhörer . 16
2.3.8 Rauschspere.. 16
2.3.9 HF-Signalanzeige . 16
2.3.10 HF-Empfangsantennen . 17
2.3.11 Lautstärke rechter/linker Kanal.. 17
2.3.12 Gurtelclip 17

1. Ohrhörer (optional) 18

3.1 Anschluss an tragbare Geräte . 18

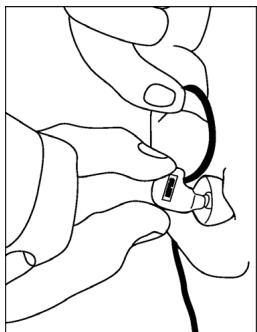

3.2 Einsetzen der Hörer . 18

1. Hinweise für den störungsfreien Betrieb. 19
2. Fehlercheckliste . 19
3. Service. 19
4. Zulassung und Anmeldepflicht. 20
5. Komponenten . 20
6. Zubehor . 20
7. Technische Daten.. 21
   Konformitätserklarung. 62

BEDIENUNGSANLEITUNG IMS 900

Sie haben sich für das In-Ear System IMS 900 von beyerdynamic entschieden. Wir danken für Ihr Vertrauen.

Nehmen Sie sichitte eineige Minuten Zeit und lessen Sie diee Bedienungsanleitung vor Inbetriebnahme aufmerksam durch.

Das drahtlose In-Ear System IMS 900 wurde für den Einsatz auf Bühnen sowie bei Rundfunk und Fernsehen entwickelt. Außen dem kann das System bei Konferenzen und für Dolmetschanwendungen eingesetzt werden.

Sicherheitsinformationen Sendeeinheit

• LESEN Sie die Bedienungsanleitung/Produktinformation.
• BEWAHREN Sie diese Bedienungsanleitung/Produktinformation auf.
• BEFOLGEN Sie die aufgeführten Bedienungs- und Sicherheitshinweise.
• Das Gerät muss so aufgestellt werden, dass die Steckverbindung leicht zugänglich ist.
• Setzen Sie das Gerät niemals Regen oder hoher Feuchtigkeit aus. Installieren Sie es dahern nicht in unmittelbarer Höhe von Swimming Pools, Duschanlagen, feuchten Kellerräumen oder sonstigen Bereichen mit außergewöhnlich hoher Luftfeuchtigkeit.
• Stellen Sie niemals mit Flüssigkeiten gefüllte Gegenstände (z.B. Vasen oder Trinkgläser) auf das Gerät. Denn Flüssigkeiten in den Geräten können einen Kurzschluss verursachen.
• Reinigen Sie das Gerät nur mit einem leicht feuchtem oder trockenem Tuch. Verwenden Sie niemals Lösungsmittel, da diese die Oberfläche beschädigen.
• Installieren und betreiben Sie das Gerät auch niemals in unmittelbarer Höhe von Heizkörpern, Beleuchtungsanlagen oder anderen wärmeerzeugenden Geräten.
• Verlegen Sie alle Kabel stets so, dass sie nicht durch scharfe Gegenstände geknigt oder gar durchgetrennt werden konnen.
• Verlegen Sie alle Anschlusskabel so, dass niemand darüber stolpern und sich verletzen kann.
• Überprüfen Sie, ob die Anschlusswerte mit der vorhandenen Netzstromversorgung übereinstimmen. Bei Anschluss des Systems an die falsche Stromversorgung konnen ernsthafte Schäden entstehen. Eine falsche Netzspannung kann das Gerät beschädigen oder einen elektrischen Schlag verursachen.
• Dieses Gerät besteht eine ausreichende Ventilation. Decken Sie die Lüftungsöffnungen nicht ab. Wenn die Eigenwärme nicht abgeführt wird, kann das Gerät beschädigt oder brennbare Materialien in unmittelbarer Höhe konnen entzündet werden. Achten Sie dazu darauf, dass die Luft durch die Lüftungsöffnungen frei zirkulieren kann und halten Sie brennbare Materialien fern.
• Stellen Sie niemals offene Brandquellen (z.B. Kerzen) auf das Gerät.
• Wenn Sie defektes oder ungeeignetes Zubehör anschließen, kann das Gerät beschädigt werden. Verwenden Sie dazu nur die von beyerdynamik lieferbaren oder empfohlenen Anschlusskabel. Verwenden Sie selbstkonfektionierte Kabel, erlischt Ihr Garantieanspruch.
• Wenn Sie das Gerät an einen anderen Ort transportieren, achten Sie darauf, dass es ausreichend geschichert ist und niemand durch ein eventuelles Herunterfallen oder Stößen am Gerät verletzt werden kann.
• Nehmen Sie das Gerät bei einem Gewitter oder wenn Sie es längerere Zeit nicht benutzen vom Netz.
• Wenn durch das Gerät eine Sicherung defekt oder ein Kurzschluss verursacht wurde, denen Sie es vom Netz und halten Sie es überprüfen und reparieren.
• Öffnen Sie nicht eigenmächtig das Gerät. Sie konnten einen elektrischen Schlag erleiden. Überlassen Sie alle Servicearbeiten nur autorisiertem Fachpersonal.
• Stecken Sie keine Gegenstände in die Luftungs- und andere Öffnungen. Sie können das Gerät beschädigen und/oder sich verletzen.
• Setzen Sie das Gerät nicht ein, wenn der Netzstecker beschädigt ist.

Sicherheitsinformationen Empfänger

• Schützen Sie den Empfänger vor Feuchtigkeit, Herunterfallen und Schlag. Sie konnten sich oder andere verletzen bzw. den Empfänger beschädigen.
• Schalten Sie das Gerät (Empfänger) vor dem Laden bzw. Batteriewechsel unbedingt aus.
• Laden Sie das Gerät (Empfänger) nie mit normaler Batterie bestückt im Ladegerät auf. Das Gerät (Empfänger) könnte zerstört werden.
• Die handelsüblichen Alkalinebatterien können Längentoleranzen von 2-3 mm haben. Achten Sie dazu beim Austausch der Batterie auf gutekontakt.
• Von Zeit zu Zeit sollenn Sie die Batteriekontakte mit einem mit Spiritus oder Alkohol befeuchtetem, weichem Tuch reinigen.
• Wenn Sie das Gerät (Empfänger) für Wochen oder Monate nicht benutzen, entfernen Sieitte Akku/Batterie. Akkus/Batterien können nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile zerfressen. Eine Reparatur ist dann nicht mehr möglich. In thissem Fall entfallen alle Garantieansprüche. Auch die Bezeichnung „Leak proof" auf Akkus/Batterien ist keine Garantie gegen Auslaufen.
• Nehmen Sie die Batterien/Akkus niemals auseinander. Die enthaltene Akkumulatorsäure schädigt Haut und Kleidung.
• Werfen Sie verbrauchte Akkus/Batterien nicht in den Hausmull, sondern geben Sie diese an den örtlichen Sammelstellen ab.

ACHTUNG:

• Der Einsatz von In-Ear Systemen mit Ohr- oder Kopfhörern kann bei hoher Lautstärke und über einen längeren Zeitraum zu irreversiblen Hörschäden führen. beyerdynamic haftet nicht bei Schäden.
  -itte beachten Sie die von den Berufsgenossenschaften erlassenen Unfallverhutungsvorschriften (Neu: Berufsgenosschaftliche Vorschriften fur Sicherheit und Gesundheit bei der Arbeit, BGV).

1. Stereo-Sendeeinheit SE 900

Der SE 900 ist eine UHF Stereo-Sendeinheit. In jeder Bandbreite von 24 MHz sind 16 vorprogrammierte, einstellbare und störungsfrei Frequenzen verfügbar. Beim SE 900 wird die neueste Sendetechnik mit einem robusten Metallgehäuse kombiniert. Deshalb ist er für professionelle Anwendungen die richtige Wahl.

1.1 Merkmale

LC-Display
9,5"-Bauweise
Anschluss fur symmetrische und unsymmetrische Eingänge
- Für Stereo- und Mono-Betrieb geeignet
UHF PLL Synthesizertechnik mit 16 vorprogrammierten, einstellbaren Frenzen
- Moderner Dynamikexpander für Signal/Rauschverhalten > 90 dB
Eingebauter Limiter verhindert Verzerrungen bei hohen Eingangsgepeln
Kopfhoreranschluss 6,35 mm

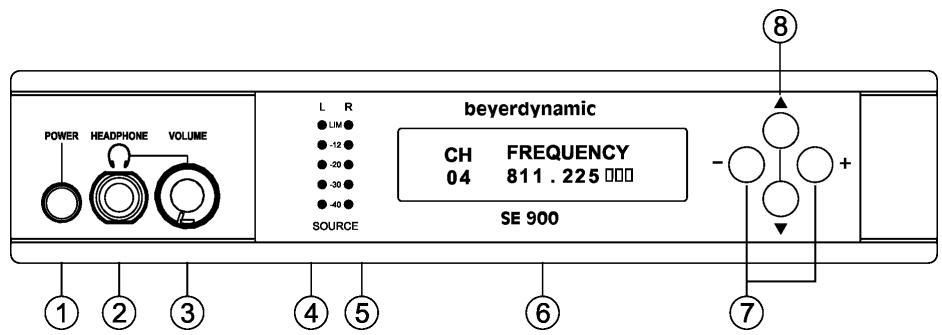

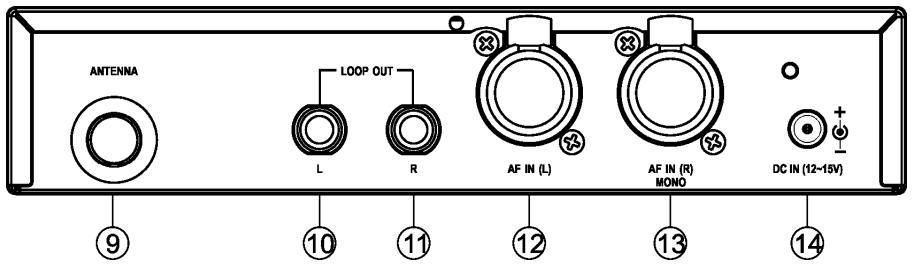

1.2 Bedienelemente

Vorderseite

(1) Netzschalter Ein/Aus
(2) Kopfhöreranschluss
(3) Lautstärkeregler für Kopfhörer/Ohrhörer
(4) Anzeige für Audioeingang (L) und Limiter. Zeigt die Signalstärke am linken Kanal an.
(5) Anzeige für Audioeingang (R) und Limiter. Zeigt die Signalstärke am rechten Kanal an.
(6) LC-Display
(7) Konfigurationstasten
(8) Funktionstastenz zur Wahl verschiedener Menü

(9) Antennenanschluss (TNC)
(10) Unsymmetrischer Audioausgang (linker Kanal)
(11) Unsymmetrischer Audioausgang (rechte Kanal)
(12) Audioeingang (linker Kanal). Combo-Buchse für symmetrische und unsymmetrische Signaleingänge
(13) Audioeingang (rechter Kanal). Combo-Buchse für symmetrische und unsymmetrische Signaleingänge
(14) DC-Anschluss für Steckernetzteil 15 VDC

1.3 Aufstellen der Sendeeinheit

• Stellen Sie die Sendeeinheit in dem Raum auf, in dem die Übertragung staatfindet.
• Zwischen Sendeeinheit und Empfänger sollen immer Sichtverbindung herrschen. Wände z.B. können die Übertragung erheblich beeinträchtigen.
• Benutzen Sie das IMS 900 System nicht in der Höhe von digital gesteuerten Geräten, Computern oder drahtlosen Telefonen.

1.4 Inbetriebnahme

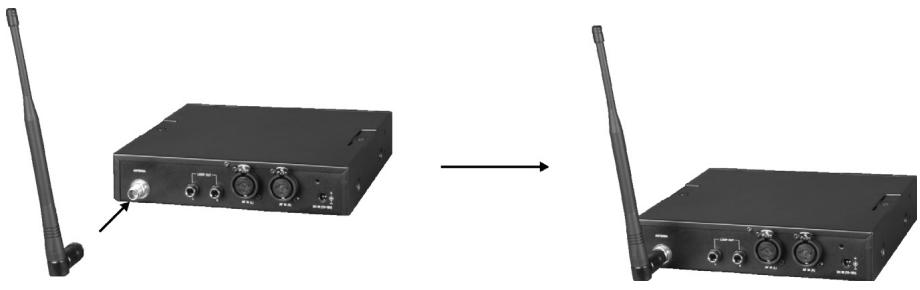

1.4.1 Antenne anschlieBen

SchlieBen Sie die Antenne an der Antennenbuchse (9) an.

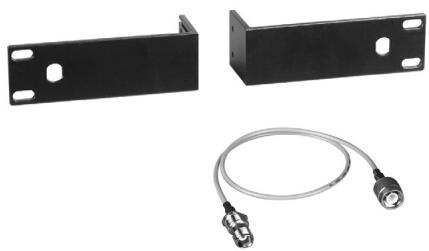

1.4.2 Antenne vorne montieren

Zur Montage der Antenne auf der Vorderseite des Empfängers benötigen Sie das Antennenfrontmontageset FBC 71.

1.4.3 Abgesetzte Antennenmontage

Zur abgesetzten Antennenmontage konnen Sie die Antenne AD 707A mit der Wandbefestigung MS 10 oder einem Stativadapter verwenden und mit einem 50 -Koaxialkabel an die Sendeeinheit anschließen. Das Koaxialkabel sollte nicht länger als 5 Meter sein.

Antenne AD 707A mit Wandbefestigung MS 10

Anschluss mit Koaxialkabel

1.4.4 Netzeil anschließen

SchlieBen Sie das Steckernetzteil (DC 12 V - 15 V/1A) am Sender (14) und an der Netzsteckdose an.

Gegen ein unbeabsichtigtes Herausziehen des Netzkabels konnen Sie these an der Kabelhalterung am Gerät sichern.

1.4.5 Sendeeinheit einschalten

Sobald die Sendeeinheit SE 900 am Netz angeschlossen ist, können Sie sie mit dem Netzschalter (1) einschalten. Das grüne LC-Display (6) leuchtet.

1.4.6 Line-Pegel-Eingang

An die 3-pol. XLR-Buchse kann eine Audioquelle mit symmetrischen oder unsymmetrischen Eingang angeschlossen werden. An die 6,35 mm Klinkenbuchse eine Audioquelle mit unsymmetrischen Eingang. Dies gilt für den rechten als auch linken Kanal.

1.4.7 Anzeige Line-Pegel

Der Line-Pegel, der an jedem Kanaleingang anliegt, wird durch die LEDs (4) und (5) linksiben dem LC-Display angezeigt. Bei Normalbetrieb leuchten 3 LEDs. Bei maximalem Pegel sollten nicht mehr als 4 LEDs leuchten. Wenn das Eingangssignal 4 überschreitet, leuchtet die rote Warn-LED. Der Eingangssignalpegel solte sorgfältig eingestellt werden, um Verzerrungen zu vermeiden.

1.4.8 Sendefrequency einstellen

a) Drücken Sie auf die obere oder andere Taste, bis im LC-Display die aktuell eingestellte Frequenz angezeigt wird.
b) Drücken Sie auf die rechte oder linke Taste. Das LC-Display fängt an zu blinken.
c) Drücken Sie auf die rechte oder linke Taste, um die gewünschte Frequenz auszuwahlen.
d) Drücken Sie auf die obere oderunte Taste, um die ausgewählte Frequenz zu speichern.

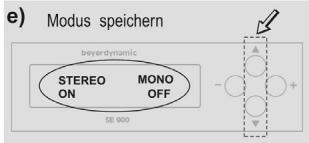

1.4.9 Stereo oder Mono einstellen

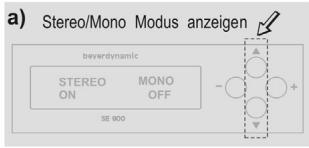

a) Drücken Sie auf die obere oder andere Taste, bis im LC-Display STEREO/MONO ON/OFF angezeigt wird.
b) Drücken Sie auf die rechte oder linke Taste. Das LC-Display fängt an zu blinken.
c) Drücken Sie auf die linke Taste. STEREO wird ausgeschaltet.

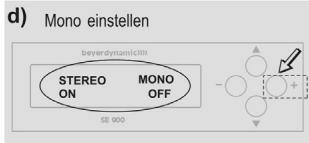

d) Drücken Sie auf die rechte Taste, um MONO auszuschalten und STEREO einzuschalten.
e) Drücken Sie auf die obere oderunte Taste. Das LC-Display hort auf zu blinken und die Einstellung wird gespeichert.

1.4.10 Nameinestellen

a) Drücken Sie auf die obere oder andere Taste, bis im LC-Display NAME angezeigt wird.
b) Drücken Sie auf die rechte oder linke Taste. Das LC-Display fängt an zu blinken.
c) Drücken Sie auf die obere oder andere Taste, um Buchstaben oder Zahlen auszuwahlen.
d) Drücken Sie auf die rechte oder linke Taste, um zur{nachsten Stelle zu gelangen.

Maximal konnen sechs Buchstaben/Zahlen eingegeben werden.

1.4.11 Sperrfunktion

a) Drücken Sie auf die obere oder andere Taste, bis im LC-Display LOCK angezeigt wird.
b) Drücken Sie auf die linke Taste; im Display wird angezeigt, dass die Sperrfungtion eingeschaltet ist: LOCK ON. Alle Einstellungen sind nun gesperrt. Es konnen keine weiteren Einstellungen vorgenommen werden, bis die Sperrfungtion aufgehoben wird.
c) Drücken Sie auf die rechte Taste; im Display wird LOCK OFF angezeigt. Die Sperrfungtion wurde aufgehoben. Nun können weitere Einstellungen vorgenommen werden.

1.4.12 Eingangsempfindlichkeit

a) Drücken Sie auf die obere oder andere Taste, bis im LC-Display INPUT SENSITIVITY angezeigt wird.
b) Drücken Sie auf die rechte oder linke Taste. Das LC-Display fängt an zu blinken.
c) Mit der linken Taste wird die Eingangsempfindlichkeit auf LOW eingestellt, mit der rechten Taste auf HIGH.
d) Drücken Sie auf die obere oder andere Taste, um die Einstellung zu speichern.

1.5 Kopfhörer für Monitoringzwecke

Schlieben Sie einen Stereo-Kopfhörer an die Kopfhörerbuchse (2) an. Stellen Sie mit dem Lautstärkeregler (3) die gewünschte Kopfhörerlautstärke ein. Achten Sie daraufuf, dass der Hörer mit einem Stereo-Stecker ausgestattet ist.

Wichtig:

Stellen Sie die gewünschte Hörerlaufstände ein, übersteuern Sie den Hörer damit nicht.

Das System sichert und aktualisiert alle Einstellungen automatisch innerhalb von 5 Sekunden nach der letzten Einstellung, wenn in der Zwischenzeit keine andere Taste gedrückt wurde.

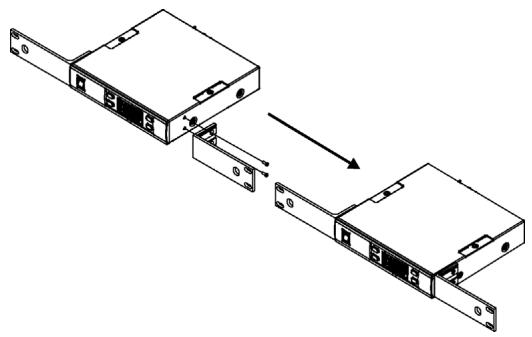

1.6 19"-Montage

Eine Sendeeinheit

1. Für die Montage in einem 19"-Rack montieren Sie rechts und links je einen Befestigungswinkel FB 71.

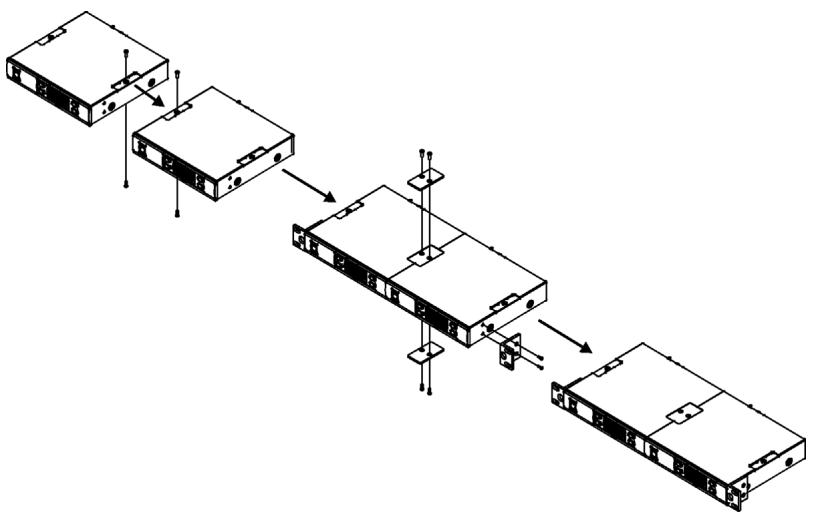

Zwei Sendeeinheiten

1. Entfernen Sie oben und unter die Schrauben an beiden Sendeeinheiten.
2. Befestigen Sie die Verbindungsplatten auf der Ober- und Unterseite der beiden Sendeeinheiten.
3. Wenn beiden Sendeeinheiten miteinander verbunden sind, montieren Sie rechts und links je einen optional erhältlichen Befestigungswinkel FB 72.

2. Stereo-Empfänger TE 900

Der TE 900 ist ein UHF Stereo-Taschenempfänger mit 16 vorprogrammierten, einstellbaren Frenquenzen. Zur Vermeidung von Signalaussetzern und Verbesserung des Empfangs ist der TE 900 mit Diversitytechnik ausgestattet. Weitere Merkmale sind der schaltbare Stereo/Mono Audioausgang sowie das leichte und robuste Metallgehäuse.

2.1 Merkmale

• Diversitytechnik zur Vermeidung von Signalaussetzern und Empfangsverbesserung
• Robustes, stabiles Gehäuse
• Display mit numerischer Kanalanzeige und Auto-Power-Save-Funktion
  Schaltbarer Stereo/Mono Audioausgang
• PLL-Synthesizertechnik mit 16 vorprogrammierten, einstellbaren Frenzen
• LEDs für Batteriekapazität und HF-Signalanzeige
• Dynamischer Expander für Signal/Rauschverhalten > 90 dB
  Stromversorgung über 2 Batterien (1,5 V AA)
  Stabile, flexible Antennen

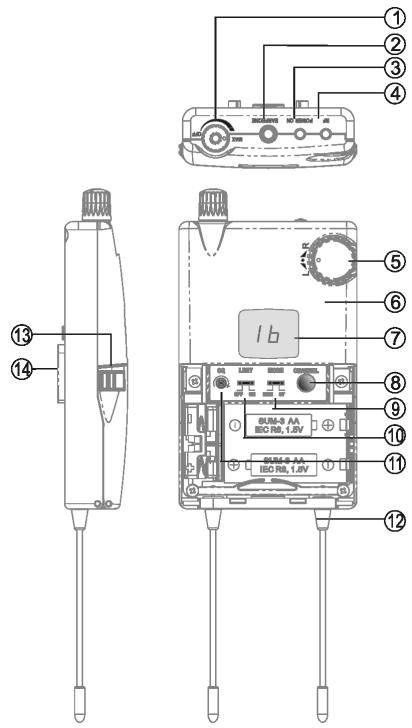

2.2 Bedienelemente

(1) Ein-/Ausschalter und Lautstärkeregler für Ohrhörer
(2) Stereo-Klinkenanschluss für Ohrhörer
(3) LED für Betriebsanzeige
(4) LED für HF-Signalanzeige
(5) Lautstärkeregler für rechten/linken Kanal
(6) Gehäuse
(7) Display zur Anzeige des eingestellten Kanals
(8) Kanalwahlschalter zur automatischen Einstellung eines freien Kanals
(9) Stereo/Mono-Umschalter zum Schalten zwischen Stereo oder Mono-Audioausgang
(10) Limiter-Schalter
(11) Squelchregler zum Einstellen des Squelchpegels
(12) Antenne A und B. Feste Empfangsantennen.
(13) Batteriefachdeckel. Batteriefach enthält zwei 1,5 V Batterien (AA).
(14) Gurtelclip

2.3 Inbetriebnahme

2.3.1 Speisung

Der Empfänger TE 900 wird mit 2 normalen 1,5 V Batterien oder Akkus der Groß AA betrieben. Wenn Sie konventionelle Batterien verwenden, nehemen Sieitte hochwertige Alkalinebatterien. Wenn Sie Akkus verwenden, nehemen Sie Ni-MH-Akkus, da bei diesen kein Memoryeffekt auftritt. Wird der TE 900 mit Alkalinebatterien gespeist, beträgt die Betriebszeit ca. 10 Stunden. Wenn die Batteriespannung unter 2 Volt fällt, leuchtet die rote LED für Betriebsanzeige (3) und zeigt eine nachlassende Kapazität an. Fällt die Batteriespannung unter 1,7 Volt, wird der Empfänger automatisch ausgeschaltet, um eine Tiefentladung oder Auslaufen der Batterien zu vermeiden.

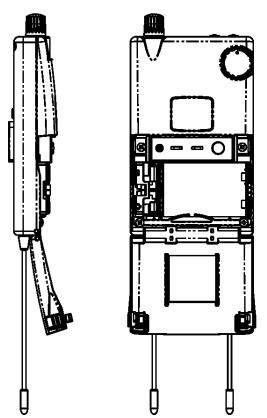

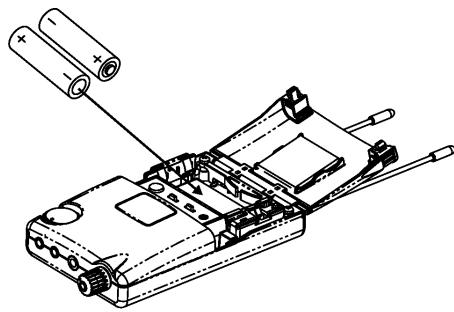

2.3.2 Batteriewechsel

1. Drücken Sie die beiden Schnappverschlüsse rechts und links am Batteriefach weniger nachinnen und klappen Sie den Deckel auf. Entnehmen Sie die Batterien.
2. Legen Sie zwei 1,5 V Batterien (AA) polungsrichtig in das Batteriefach. Schlieben Sie den Batteriefachdeckel wieder.

Wichtige Hinweise:

• Wenn Sie den Empfänger für Wochen oder Monate nicht benutzen, entfernen Sieitte Akku/Batterie aus dem Empfänger. Akkus/Batterien konnen nach längerem Nichtgebrauch auslaufen und Leiterbahnen und Bauteile zerfressen. Eine Reparatur ist dann nicht mehr möglich. In thisem Fall entfallen alle Garantieansprüche. Auch die Bezeichnung „Leak Proof" ist keine Garantie gegen Auslaufen.
• Die Batteriekontakte sollenn Sie von Zeit zu Zeit mit einem mit Spiritus oder Alkohol befeuchteten, weichen Tuch reinigen.
• Werfen Sie verbrauchte Akkus/Batterien nicht in den Hausmüll, sondern geben Sie diese an den örtlichen Sammelstellen ab.
• Zum Laden der Akkus verwenden Sieitte handelsübliche Ladegeräte.

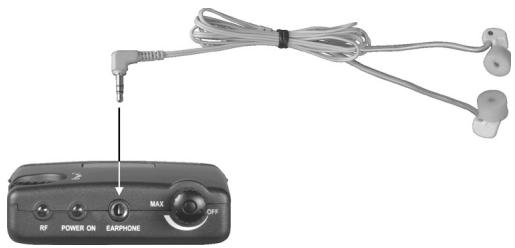

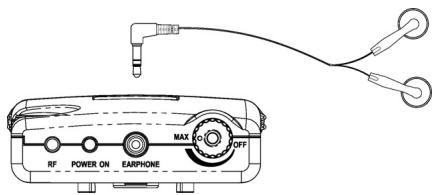

2.3.3 Ohrhörer anschließen

SchlieBen Sie den Ohrhorer an der 3,5 mm Stereo-Klinkenbuchse (2) an. Sie konnen jedem handelsüblichen Ohrhorer verwenden oder auch ein anderes Audiogerät anschlieBen.

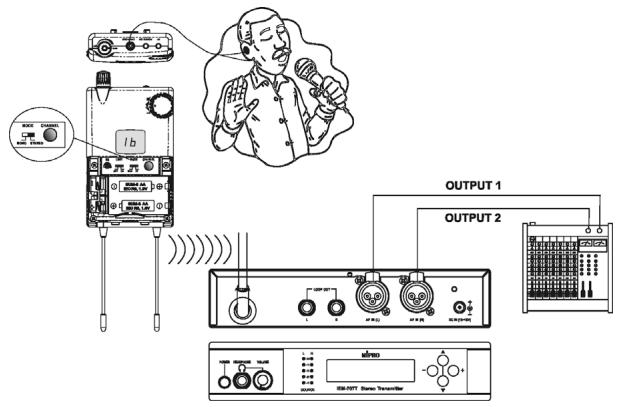

Hinweis:

Schlieben Sie an die Stereo-Klinkenbuchse (2) nur einen Hörer mit Stereo-Klinke an. Falls Sie einen Hörer mit Mono-Klinke anschließen, kann ein Kurzschluss auftreten und den Hörer beschädigen.

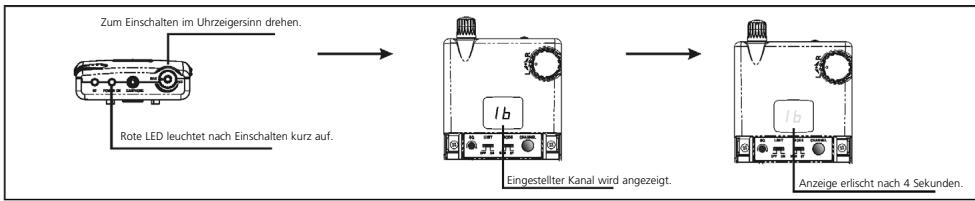

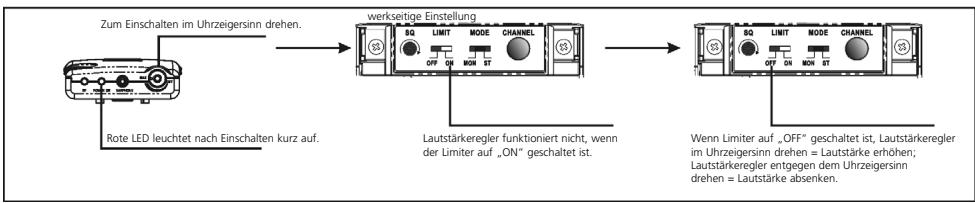

2.3.4 Einsatzen und Lautstärke einstellen

Zum Einschalten des Empfängers drehen Sie den Ein-/Ausschalter (1) auf der Oberseite des Empfängers im Uhrzeigersinn. Sobald der Empfänger eingeschaltet ist, leuchtet die LED für Betriebsanzeige (3) kurz auf und im Display (7) wird der aktuell eingestellte Kanal angezeigt. Die Kanalanzeige (7) erlischt nach 4 Sekunden, um Strom zu sparen. Zum Erhöhen der Lautstärke drehen Sie den Ein-/Ausschalter (1) weiter im Uhrzeigersinn, zum Abskenen der Lautstärke drehen Sie den Ein-/Ausschalter (1) entgegen dem Uhrzeigersinn. Die Lautstärke kann mit dem Limiter-Schalter (10) begrenzt werden.

Limiter einschalten

Hinweis:

Bei unzureichender Batteriekapazität kann das System nicht eingeschaltet werden. Bittertauschen Sie die Batterien sofort aus bzw. überprüfen Sie, ob die Batterien korrekt eingelegt sind.

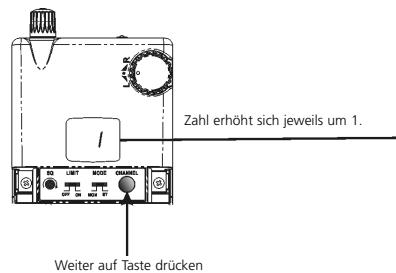

2.3.5 Kanal einstellen

Drücken Sie den Kanalwahlschalter (8) 2 Sekunden lang, die Displayanzeige (7) fängt an zu blinken. Lassen Sie den Kanalwahlschalter los. Wenn Sie den Kanalwahlschalter noch einmal drücken, erhöht sich die Kanalzahl. Sobald 16 erreicht ist, springt die Anzeige wieder auf 1. Wenn Sie auf den Kanalwahlschalter (8) 2 Sekunden lang drücken, während die Displayanzeige blinkt, wird die Kanalzahl automatisch erhöht, bis der Kanalwahlschalter los-gelassen wird.

2.3.6 Stereo/Mono-Umschalter

Durch den Stereo/Mono-Umschalter (9) konnen sowohl Ohrhörer mit Stereo- als auch Monoanschluss eingesetzt werden. Wenn ein Stereoausgang benötigt wird, muss der Schalter auf Stereo gescheltet werden.

Hinweis:

Im Stereo-Modus hat der Empfänger eine sattere Klangqualität, aber mit einem geringeren Signal/Rauschverhalten. Im Mono-Modus ist das Signal/Rauschverhalten höher als im Stereod Modus. Manche Anwender unseren deshalb im Mono-Modus sei der Empfangsabstand groß aber als im Stereo-Modus.

2.3.7 Limiter-Schalter für Ohrhörer

Da die Hörelerluststärke extrem hoch sein kann, sollte der Anwender immer den Limiter (10) einschalten, d.h. Schalter auf Position „ON".

Hinweis:

Um Ihr Gehör zu schützen, sollen den Sie immer mit dem Limiter in der „ON“ Position arbeiten. Zur Vermeidung von Gehörschäden sollen den Sie den Ohrhörer nach längerer Anwendungszeit entfernen.

2.3.8 Rauschspere

Die Rauschspere (11) kann mit einem kleinen Schraubendreher eingestellt werden. Wir der Schalter im Uhrzeigersinn gedrecht, wird der effektive Empfangsabstand verringert, aber auch mögliche Störgeräusahe. Wir der Schalter entgegen dem Uhrzeigersinn gedrecht, wird der effektive Empfangsabstand erhöht, aber auch mögliche Störgeräusahe. Für optimalen Betrieb ist davon eine sorgfällige Einstellung unerläufig.

2.3.9 HF-Signalanzeige

Wenn die HF Signalanzeige (4) leuchtet, zeigt sie an, dass Signale von der Sendeeinheit empfangen werden. Bei Störsignalen leuchtet die LED (4) jedoch ebenfalls. Zur Vermeidung von Störsignalen, sollen den einen störungsfreien Kanal einstehen.

2.3.10 HF-Empfangsantennen

Der Empfänger TE 900 arbeitet im True-Diversitybetrieb. Deshalb werden zwei Empfangsantennen bereitsigt (12). Für optimalen Empfang durren die Antennen nicht gekürzt oder zusammengeellt werden. Achten Sie auch daraufuf, dass sich in Antennennahke kein leitendes oder andere Material befindet, das den Empfang storen können.

2.3.11 Lautstärke rechter/linker Kanal

Mit dem Lautstärkeregler (5) kann die Lautstärke des Hörers für den rechten und linken Kanal eingestellt werden. Drehen Sie den Regler im Uhrzeigersinn, bleibt die Lautstärke des rechten Kanals unverändert, während die Lautstärke des linken Kanals abnimmt. Drehen Sie den Regler entgegen dem Uhrzeigersinn, bleibt die Lautstärke des linken Kanals unverändert, während die Lautstärke des rechten Kanals abnimmt. Für eine ausgeglichene Lautstärke zwischen rechten und linkem Kanal sollte der Regler daher immer in der mittle-ren Position sein.

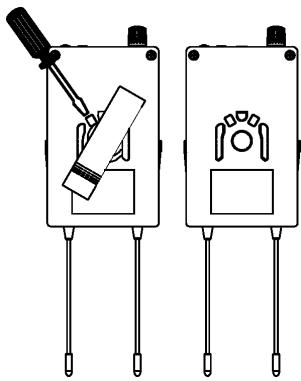

2.3.12 Gurtelclip

Der abnehmbare Gurtelclip kann um 360^ gedreht werden. Zum Entfernen drehen Sie den Clip um 30^ nach rechts (im Uhrzeigersinn) und loseh Sieihn mit einem Schraubendreher.

3. Ohrhörer (optional)

Die für den Taschenempfänger TE 900 verwendeten Ohrhorten können auch an andere Geräte mit 3,5 mm Klinkenausgang wie z.B. CD-Player, MP3-Player und Notebooks oder PCs angeschlossen werden.

3.1 Anschluss an tragbare Geräte

1. Schlieben Sie den Ohrhörer an den 3,5 mm Klinkenausgang an.
2. Setzen Sie den Ohrhörer in das linke und rechte Ohr ein.
3. Erhöhen Sie langsam die Lautstärke auf einen angenehmen Pegel.

Achtung:

Regeln Sie immer erst die Lautstärke herunter, bevor Sie den Ohrhörer an eine Schallquelle anschließen.

3.2 Einsetzen der Hörer

1. Legen Sie das Kabel über das Ohr und nach unten entlang der Rückseite des Ohrs.
2. Setzen Sie den Ohrhörer in das linke bzw. rechte Ohr ein.
3. Stellen Sie den Hörer so ein, dass er bequem im Ohr sitzt.

Hinweis:

Rechter und linker Hörer ist mit entsprechenden Farbpunkten gekennzeichnet.

Roter Punkt: Rechts Ohr

Blauer Punkt: Linkes Ohr

4. Hinweise für den störungsfreien Betrieb

1. Achten Sie darauf, dass Sendeeinheit und Empfänger auf derselben Freqenz arbeiten.
2. Überprüfen Sie den Ladezustand der Empfängerbatterie und ersetzen Sie ggf. die Batterie. Verwenden Sie nur neuwertige 1,5 V-Alkalinebatterien (AA).

5. Fehlercheckliste

Empfänger TE 900

Fehler	Mögliche Ursache	Lösung
Keine Funktion	· Ungenügende Batteriespannung · Unzureichender Batterie-kontakt, Batterien falsch eingelegt	· Wechseln Sie die Batterien bzw. laden Sie die Akkus wieder auf. · Überprüften Sie die Batterien und legen Sie sie ggf. neu ein.
Kein Empfang	· Sendeeinheit ist nicht eingeschaltet · Empfänger hat eine andere Freqenz als die Sendeeinheit	· Schalten Sie die Sendeeinheit ein · Sende- und Empfangs-frequenz müssen über-einstimmen
Keine HF-Feldsträke	· Abstand zwischen Sendeeinheit und Empfänger ist zu groß	· Verringern Sie den Abstand zwischen Sendeeinheit und Empfänger

Sendeeinheit SE 900

Fehler	Mögliche Ursache	Lösung
Keine Funktion	• Stromversorgung unterbrochen, Steckernetzteil ist nicht an der Steckdose und/oder an der Sendeeinheit angeschlossen	• Steckernetzteil an Steckdose und/oder an der Sendeeinheit anschließen
Störgeräusche	• Zwei Sendeeinheit auf derselben Freqenz	• Wechseln Sie die Freqenz eines Senders

6. Service

Im Servicefall wenden Sie sichitte an autorisiertes Fachpersonal. Öffnen Sie die Geräte auf keinen Fall selbst, Sie konnten sonst alle Garantieansprüche verlieren.

7. Zulassung und Anmeldepflicht

In fast allen Ländern muss der Betrieb typengeprüfter Sendeeinheit und Empfänger drahtloser Mikrofonsysteme durch die jeweiligen Telekommunikationsbehörden genehmigt werden. Vor Inbetriebnahme sollen die entsprechenden Informationen bei den zuständigen Behörden bzw. der dORTigen beyerdynamic-Vertretung eingeholt werden, da der unerlaubte Einsatz drahtloser Mikrofonsysteme zum Teil mit empfindlichen Strafen gehndet wird.

Hinweis für die Bundesrepublik Deutschland:
Genehmigungen zum Betrieben eines drahtlosen Mikrofonsystems erteilt die für den Wohnsitz des Antragsstellers zuständige Regulierungsbehörde für Telekommunikation und Post (www.regtp.de).

Die Komponenten des IMS 900 Systems sind gemäß Richtlinie R&TTE99/5/EEC wie folgt zuge
lassen:
TE 900
SE 900

unter der Kennzeichnung CE 0336 ①

8. Komponenten

TE 900 UHF Stereo Diversity-Taschenempfänger für IMS 900, PLL-Synthesizer, Pilotton, Metallgehäuse, LED-Kanalanzeige, 16 voreingestellte Frenzen, Stereo/Mono Mode, integrierter Limiter, 850 - 874 MHz. Best.-Nr. 480.312
TE 900 dito, jedoch 740 - 764 MHz Best.-Nr. 480.320
TE 900 dito, jedoch 774 - 798 MHz Best.-Nr. 480.363
TE 900 dito,chod798-822MHz Best.-Nr.480.398
SE 900 Sendeeinheit, 1/2 19"-Metallgehäuse, PLL-Synthesizer, 16 voreingestelle Frenquenzen, Stereo/Mono Mode, LC-Display, integrierter Limiter, kombinierte XLR/6,35 mm Klinkenanschlüsse, 6,35 mm Kopfhöreranschluss, 850 - 874 MHz. Best.-Nr. 480.347
SE 900 dito,chod740-764MHz Best.-Nr.480.355
SE 900 dito,chod774-798MHz Best.-Nr.480.371
SE 900 dito,chod798-822MHz Best.-Nr.480.339

9. Zubehör

Lieferumfang

Sendeeinheit SE 900

1 x Netzteil
1 x Antenne

Taschenempfänger TE 900

1 x Ohrhörer
2 x 1,5 V AA Alkalinebatterien

10. Technische Daten

SE 900 Sender

Modulation/Oszillation	FM Stereo / PLL-Synthesizer
Frequenzen	16 schaltbare, vorprogrammierte UHF-Frequenzen pro Frequenzbereich
Frequenzbereiche	740 - 764 MHz; 774 - 798 MHz; 798 - 882 MHz;842 - 866 MHz
HF-Ausgangsleistung	Min.: 10 mW (in Deutschland)Max.: 100 mW (50 Ω Last), je nachlanderspezifischen Bestimmungen
Übertragungsbereich	50 - 15.000 Hz
Stabilität	± 0,005%
Nennhub	± 40 kHz
Klirrfaktor	< 0,5%
Audioeing	2 x Combobuchse, XLR / 6,35 mm Klinke
Audioausgang	2 x 6,35 mm Klinke
Kopfhörerausgang	6,35 mm Stereo-Klinke mit regelbarerLautstärke; ≥ 16 Ω
Antennenausgang	TNC
Stromversorgung	DC-Adapter 15 - 18 V
Abmessungen	210 x 206 x 44 mm
Gewicht	ca. 1,1 kg

TE 900 Empfänger

Modulation/Oszillation	FM Stereo / PLL-Synthesizer
Frequenzen	16 schaltbare, vorprogrammierte UHF-Frequenzen pro Frequenzbereich
Frequenzbereiche	740 - 764 MHz; 774 - 798 MHz; 798 - 882 MHz;842 - 866 MHz
Stabilität	± 0,005%
Empfangsempfindlichkeit	bei 2 μV Eingangspegel,S/N > 58 dB (Mono)
Rauschspere	einstellbar 2 - 100 μV
Signal/Rauschabstand	94 dBA
Stereo-Kanaltrennung	≥ 45 dB
Ausgang für Ohrhörer	3,5 mm Stereo-Klinke
Impedanz für Ohrhörer	≥ 16 Ω
Spanningsversorgung	2 x 1,5 V Batterien, AA
Stromaufnahme	ca. 130 mA
Betriebszeit	ca. 10 Stunden mit Alkalinebatterien
Abmessungen (L x B x H)	105 x 65 x 25,5 mm
Gewicht	105 g

Contents

1. SE 900 Stereo Transmitter. Page 26

Internet: www.beyerdynamic.de

beyerdynamic U.K. Ltd.

17 Albert Drive

Burgess Hill RH15 9TN

Tel. [phone] / 258 258

Fax [phone] / 258444

E-mail: [e-mail]

Internet: www.beyerdynamic.co.uk

beyerdynamic Inc. USA

56 Central Ave.
