BEDIENUNGSANLEITUNG HM34 VAISALA

1. Beschreibung 13
2. Bedienung 14
3. Eichung und Wartung 15
4. Ersatzteile und Zubehör 16
5. Technicshe Daten 17

SISÄLTÖ

Sivu

3. ETALONNAGE ET ENTRETIEN

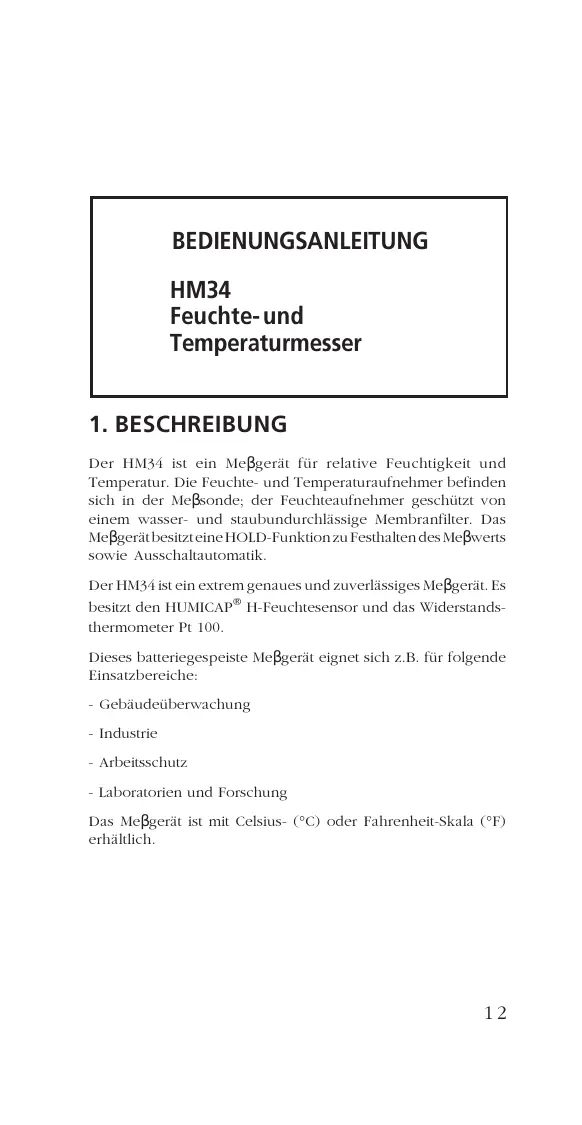

BEDIENUNGSPANLEITUNG

HM34 Feuchte- und Temperaturmesser

1. BESCHREIBUNG

Der HM34 ist ein Meßgerät für relative Feuchtigkeit und Temperatur. Die Feuchte- und Temperaturaufnehmer befinden sich in der Meßsonde; der Feuchteaufnehmer geschützt von einem wasser- und staubundurchlüssige Membranfilter. Das Meßgerät besitzte eine HOLD-Funktion zu Festhalten des Meßwerts sowie Ausschaltautomatik.

Der HM34 ist ein extrem genaues und zuverlüssiges Meßgerät. Es besitzt den HUMICAP® H-Feuchtesensor und das Widerstandsternometer Pt 100.

Dieses batteriegespeiste Meßgerät eignet sich z.B. für folgende Einsatzbereiche:

• Gebäudeüberwachung
• Industrie
• Arbeitssschutz
  Laboratorien und Forschung

Das Meßgerät ist mit Celsius- (°C) oder Fahrenheit-Skala (°F) erhältlich.

2. BEDIENUNG

Die Bedienungstasten und die Anzeige des Geräts fonctionieren folgendermaßen (siehe Bild 3):

1. Ein/Aus-Schalter (ON/OFF)

Nach dem Einsatz des Geräts setzen sich die Messung der relativen Feuchte (RH-Messung) automatisch in Betrieb.

2. Schalter für Temperaturmessung (TEMP.)

Beim Messen der Temperatur erscheid in der Anzeige das Vorzeichen (+) oder (-) . Auf dem Typenschild auf der Rückseite des Gerats befindet sich ein Vermerk über die Eichung der Meß-Skala (Anzeige ^ C oder ^ F ).

3. Schalter für RH-Messung (%RH)

Beider Messung der relativen Feuchtigkeit erscheint normalerweise eine Zahl ohne Vorzeichen in der Anzeige. Soltte während der RH-Messung ein Doppelpunkt (:) vor der Zahl erschinen, ist der angezeigte RH-Wert negativ. Dies kann z.B. beim Auswechseln des Sensors vor der Eichung auften.

4. Schalter der Haltefunktion (HOLD)

Das () -Zeichen in der Anzeige gibt an, dass die Haltefunktion eingeschaltet ist. Das bedeutet, dass sich das Meßgerät nicht automatisch ausschaltet. Von der Haltefunktion kann man zur normalen Meßfunktion übergeben durch Betätigung der Schalter ausschlieslich ON/OFF.

5. Unterspannung

Wenn die Batteriespannung zu niedrig ist, leuchtet in der Anzeige das Zeichen (B) auf. Batterie wechseln.

Automatische Ausschaltfunktion

Die Meßzeit beträgt ca. 3 Minuten. Danach schaltet sich das Gerät automatisch aus, sofern nicht die Haltefunktion eingeschaltet ist.

Betriebsspannung

Das Meßgerät ist mit einer Batterie 9 V (Typ IEC 6F22) zu betreiben. Das Batteriegehäuse befindet sich unter dem hinteren Deckel des Geräts (Bild 2).

3. EICHUNG UND WARTUNG

Das Meßgerät ist in bestimmten Abständen, z.B. von einem Jahr, zu überprüfen und neu zu eichen. Mit hilfe des Potentiometers "DRY" kann man eine Einpunkt-Eichung vornehmen (Bild 2). Als Referenz können hierbekalibrierte Feuchtemeßgeräte von Vaisala verwendet werden. Wünscht man eine exaktere Zweipunkt-Eichung, so muß man das Gerät mit Hilfe des Eichgeräts HMK11 und gesättigter Salzlösungen unter Befolg der Bedienungs-anleitung des Eichgeräts eichen. Die Eichung wird in der Reihenfolge trocken/feucht mit den Trimmerpotentiometern "DRY" und "WET" durchgeführt, die sich unter dem Deckel des Batteriegehäuses befinden (Bild 2).

Ausweiselnder Aufnehmer

Den beschädigten H-Sensor Herausnahmen und einen neuen einsetzen.itte vorsichtig mit dem Sensor umgehen.Nach dem Auswechseln des H-Sensors reichte eine Einpunkt-Eichung aus, wenn der WET-Trimmer sich noch in der Werkseinstellung befindet. Ansonsten ist eine Zweipunkt-Eichung erforderlich. Nach einem Auswechseln des Temperatur-MeBwiderstands Pt 100 ist keine neue Eichung des Geräts notig.

Beständigkeitdes Sensors(HUMICAP®0062)gegenchemische Stoffe

Die Lebensdauer des Sensors kann durch langwierige Einwirkung gewisser Chemikalien und Gase herabgesetzt werden. In der folgenden List sind die empfohlenen Höchstgehalte diversionener Chemikalien in der Meßumgebung angegeben:

1. Organische Lösungsmittel:

1000...10 000 ppm (typ.)

1. Atzende Substanzen:

(z.B. starke Säuren wie SO_2 ,

H_2SO_4 H_2S Cl_2 , HCl, usw.)

1...10 ppm (typ.)

100...1000 ppm (typ.)

1. Laugen:

10 000...100 000 ppm (typ.)

Über di zulässigen Höchstwerte bei anderen Stoffe informiert Sie Ihr Vaisala-Vertreter gern.

4. ERSATZTEILE UND ZUBEHÖR

Ersatzteil-Nr.

Feuchtesensor HUMICAP

15202

Feuchte	0...100 %rF
Temperatur	-20...+60 °C oder -4...+140 °F

Fehlergrenzen (bei + 20^)

(Linearitäts- und Reproduziernehmer berücksichtigt)

Relative Feuchtigkeit	±1 %rF
gegen Werksreferenz
Feldeichung	±2 %rF (0..90 %rF)
	±3 %rF (90..100 %rF)

Temperatur ± 0,3^(+0,5^)

NOTE:

Wird das Meßgerät einem elektromagnetischen Feld von 3V / m un einer Frequenz von 200 - 220 Mhz ausgesetzt, dann beträgt der maximale Fehler der Temperaturmessung ± 3^ .

Temperatureinflübetaffekt:	±0,04 %rF/°C
	±0,02 °C/°C
Auslösung:	0,1 %rF
	0,1 °C (0,1 °F)

Ansprechzeit für Feuchte:

(bei + 20^) 15s

Anzeige: 3^1 / _2 -Digit LCD

Haltefunktion: Bei Betätigung der HOLD-Taste bleibt der angezeigte Meßwert in der Anzeige

Spannungszufuhr: 9 V Batterie (IEC 6F22)

Betriebsdauer der Batterie: 50h (typ.)

Automatische

Ausschaltfunktion:

Nach 3 min, sofern die Haltefunktion nicht eingeschaltet ist.

Sensoren

Feuchtesensor:

HUMICAP® H-Sensor,

(Teil Nr. 15202)

Temperaturaufgebe:

Meβwiderstand

Pt 100 (1/3 DIN 43760B)

Sensorschutzt:

Standard

Kunststoffgitter

(Teil Nr. 6221)

Zubehör

Gesinterter Filter 133 m

(Teil Nr. 0195)

250g

Gewicht:

HM34C (^ -Anzeige)

Typ-Alternativen:

HM34F (°F-Anzeige)

C E

Der Hersteller behält sich das Recht auf technische

Änderungen ohne Vorankündigung vor.

Copyright Vaisala Oy 1996.

HUMICAP ist ein eingetragenes Warenzeichen der Vaisala Oy.

KÄYTTOOHJE

HM34

Kosteus-ja

lampötilamittari

1. TUOTEKUVAUS

Vaisala gewährt auf die Material und Verarbeitung theses Erzeugnisses eine Garantie von einem (1) Jahr vom Datum der Auslieferung an. Die Garantie umfält nicht Schäden, die auf außergewöhnliche Betriebsbedingungen, unsachgemäß Handhabung oder fehlerhafte Anwendung zurückgehen. Genauere Garantieinformation in den allgemeinen Garantie- und Auslieferungsbedingungen der Vaisala Oy.

TAKUU

Bitbe beachten: Fur Einpunkt-Eichung nur Trimmerpotentiometer "DRY" einstellen.

Huom: Yksipistekalibroinnissa sādetaàn vain trimmeripotentiometria "DRY".

Fig. 2 One-point calibration.
Fig. 2 Etaillonage 1 point.
Bild 2 Einpunkt-Eichung.
Kuva 2 Yksipistekalibrointi.
