BEDIENUNGSANLEITUNG GUSSOFEN G2 AUSTRO FLAMM

Benutzerhandbuch / manual / manuale / manuel

Gussofen G2

Fig. 1

Fig. 2

deutsch

AUF-ZU

Sekundärluftschieber

Primäreluftschieber

english

open - closed

1. Techn. Daten 1
2. Wichtige Informationen 1
3. So bedieren Sie ihren Kaminofen richtig 2
4. Die wichtigsten
   Ersatzteile - Übersicht 3
   Garantie 13

english

Contents

Als Gussofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste und flüssige Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

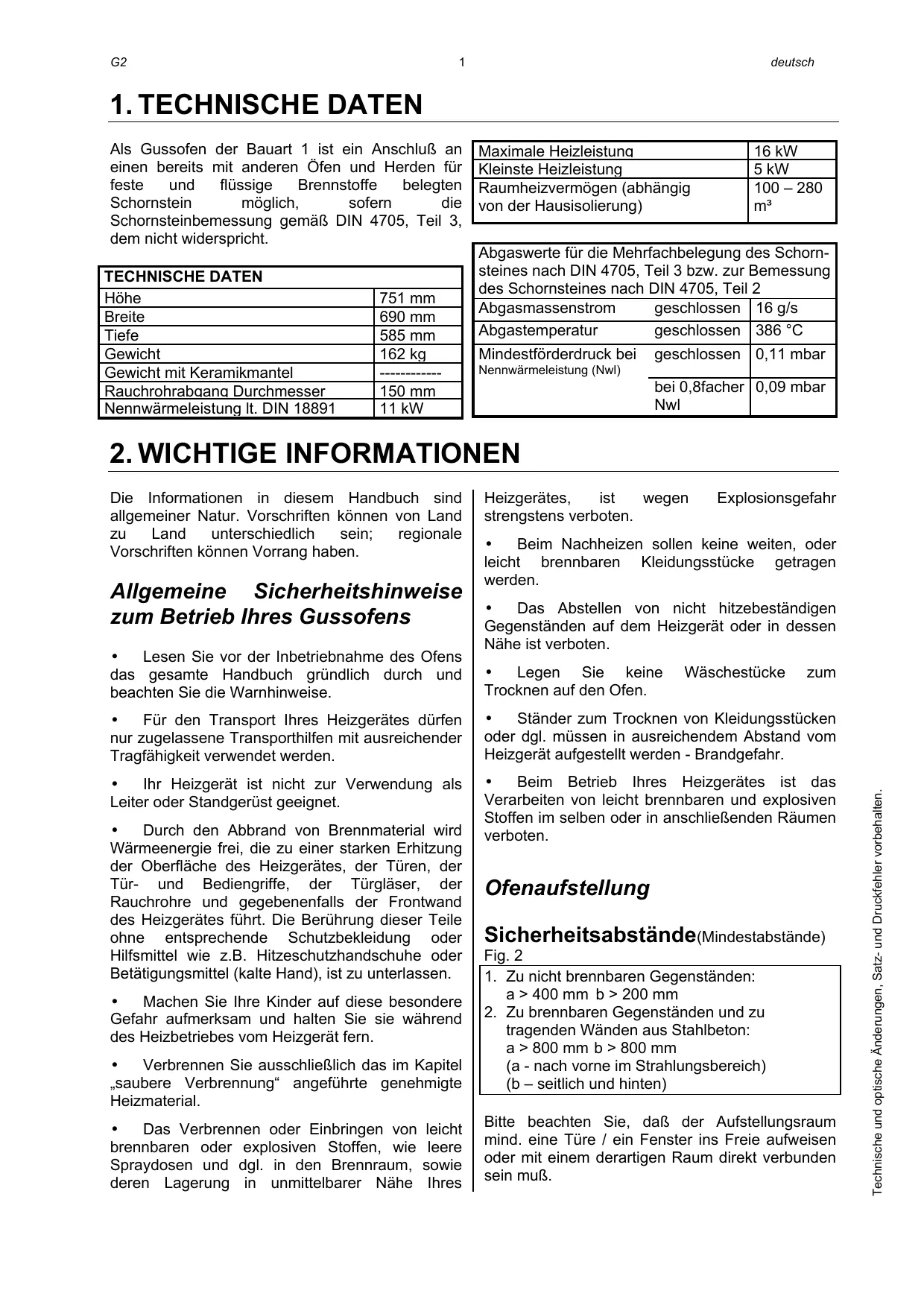

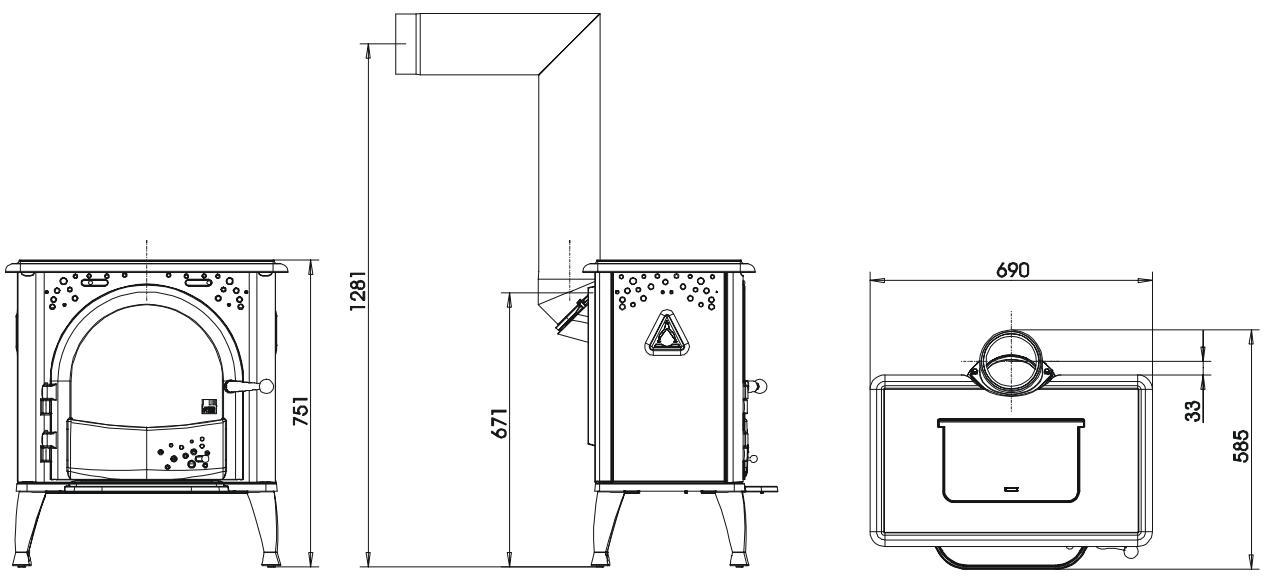

TECHNISCHE DATEN
Höhe	751 mm
Breite	690 mm
Tiefe	585 mm
Gewicht	162 kg
Gewicht mit Keramikmantel	--------
Rauchrohrabgäng Durchmesser	150 mm
Nennwärmeleistung lt. DIN 18891	11 kW

Maximale Heizleistung	16 kW
Kleine Heizleistung	5 kW
Rumheizvermögen (abhängig von der Hausisolierung)	100 – 280 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	16 g/s
Abgastemperatur	geschlossen	386 °C
Mindestforderdruck beiNennwärmeleistung (Nwl)	geschlossen	0,11 mbar
	bei 0,8facherNwl	0,09 mbar

2. WICHTIGE INFORMATIONEN

Die Informationen in diesen Handbuch sind allgemeiner Natur. Vorschriften konnen von Land zu Land unterschied sein; regionale Vorschriften konnen Vorrang haben.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Gussofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tür- und Bediengriffe, der Türglaser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitzeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte genehmigte Heizmaterial.
  Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres

Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten, oder weniger brennbaren Kleidungsstücke getragen werden.
• Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.
• Legen Sie keine Wäschestücke zum Trocknen auf den Ofen.
• Ständer zum Trocknen von Kleidungsstücken oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Beim Betrieb Ihr's Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten.

Ofenaufstellung

Sicherheitsabstände(Mindestabstände)

Fig. 2

1. Zu nicht brennbaren Gegenständen: a > 400 mm b > 200 mm
2. Zu brennbaren Gegenständen und zu tragenden Wänden aus Stahlbeton: a > 800 mm b > 800 mm (a - nach vorne im Strahlungsbereich) (b - seitlich undAPHien)

Bitte beachten Sie, daß der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen oder mit einem derartigen Raum direkt verbunden sein muß.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Gussofen standhalt.

Rauchrohranschluss

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Ofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIEN SIE IHREN GUSSOFEN RICTIG

Die erstige Inbetriebnahme Ihres Gussofens

Ihr Gussofen wurde mit einem umweltverträglichen Spezialack lackiert. Die Lackoberfläche ist bei Auslieferung Ihr's Ofen noch weich. Die Aushängung des Lacks erfolgt bei der ersten Inbetriebnahme. Die Lackoberfläche darf während dieser Vorganges nicht berührt werden. Der Gussofen muß mindestens 1,5 Stunden stark aufgehezt werden. Bei der Aushängung des Lackes konnen sightbare Dämpfe freiwerden. Öffnen Sie daher vor der ersten Inbetriebnahme die Fenster. Dadurch konnen die Dämpfe schnell abziehen.

BITTE BERÜCKSICHTIGEN SIE: Erst nach mehreren Heizvorgängen ist der Betrieb Ihres Gussofen nur mehr vom heimeligen Geruch des verbrennenden Holzes geprügt.

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbelassenes Holz, Holzbriketts, Braunkohlebriketts.

Maximale Brennstoffmerge

Maximal aufzugebende Brennstoffmenge: ca. 4,8 kg Holz oder ca. 3,6 kg Holzbriketts.
Größere Brennstoffmengen konnen zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein und die richtige Brennholzmenge muß verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor - Weichholzpane, Anzündhilfe (wie zB Thermohit Holz-Kohleanzünder), unbeschichtetes Papier,

Brennholz. Fig. 3 gibt Ichnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

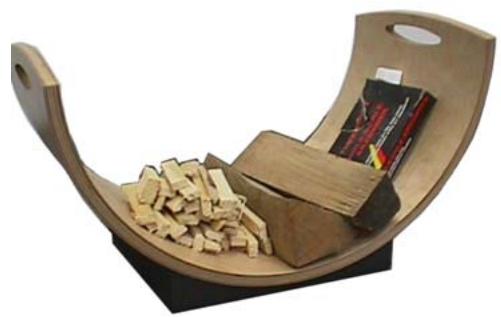

Fig. 3: Heizmaterial

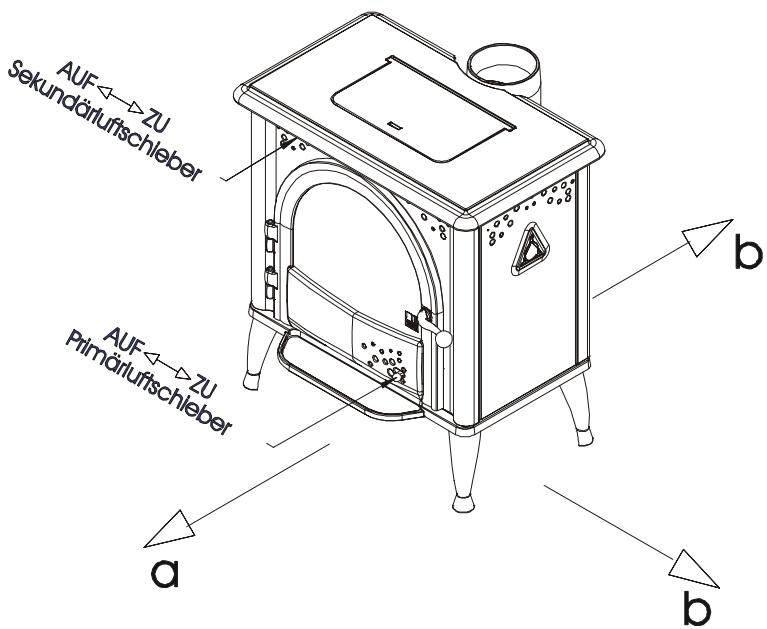

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. Bewegen Sie dazu beide Schieber siehe Fig. 2 „AUF".

Öffnen Sie die Gussofentür.

Legen Sie unbeschichtetes Papier auf den Feuerraumboden.

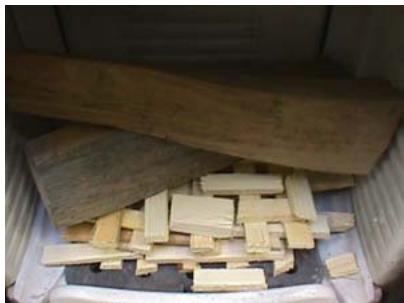

Legen Sie darauf eine handvoll Weichholzpane.
Legen Sie auf diese Späne 1 - 2 Scheite Holz.

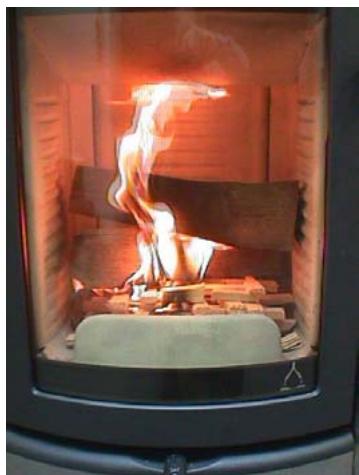

Fig. 4: Anzünden

Zünden Sie nun das Papier an.
Schließen Sie die Feuerräumtur.
Sobald die Weichholzpane gut brennen,
schließen Sie den Primäreluftschieber.

Fig. 5: Primäreluftschieber schließen

Sobald die Holzsche gut brennen, können Sie mit dem Sekundärluftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlagen gehen Sie prinzipiell wie beim Anheizen vor: Primäreluftschieber öffnen, Sekundäreluftschieber öffnen, Ofentüre vorsichtig {. Offnen, Holz nachlagen, Gussofentüre schlieben. Warten Sie, bis das nachgelegte Holz brennt. Dann schreiben Sie den Primäreluftschieber. Regel Sie in der Folge die Heizleistung mit dem Sekundäreluftschieber.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

Dichtungen

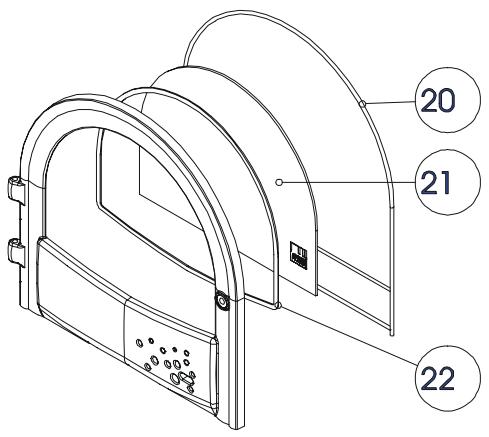

Bezeichnung	Nr.-Skizze	Artikelnr.
Dichtung flach 8 x 2 x 1220 mm	22	710096
Dichtung rund d= 8 x 1680 mm	20	710049

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
G2 Zugumlenkplatte		716195
G2 Zugdeckel		716192
G2 Holzfänger		716076
G2 Holzrost		716077
G2 Aschenlade		716008

Bezeichnung	Nr.-Skizze	Artikelnr.
G2 Türglas	21	716064
Ofenlack	--	650002
Holz-Kohleanzünder	--	640067
Glasreiniger 0,5I	--	640070

Zubehör

Bei Ihrem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke und Pflegemittel.

WICHTIG: Lassen Sie defekte Teile ausschließlich von ihrem Gussofenfachhändler austauschen. Damit ist gewährleistet, daß Ihr Gussofen sicher und Funktionstüchtig ist und bleibt.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalle Spezialreiniger.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion aller Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material- und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICHTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.

Two-Year Guarantee

Im Garantiefall herausschneiden und Ihrm AUSTROFLAMM-Fachhandler vorlegen!
