BEDIENUNGSANLEITUNG FLOK AUSTRO FLAMM

Sekundärluftschieber

Primärluftschieber

english

open - closed

1. Techn. Daten 1

2. Wichtige Informationen 1

3. So bedienen Sie ihren

Kaminofen richtig

1. Die wichtigen

Ersatzteile - Ubersicht 3

Garantie 13

english

Contents

1. Techn. data 4

2. Important information 4

3. Correct operation

of your stove

1. The most important

spare parts - overview 6

Guarantee 13

italiano

Indices

Als Kaminofen der Bauart 1 ist ein Anschluß an einen bereits mit anderen Öfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705, Teil 3, dem nicht widerspricht.

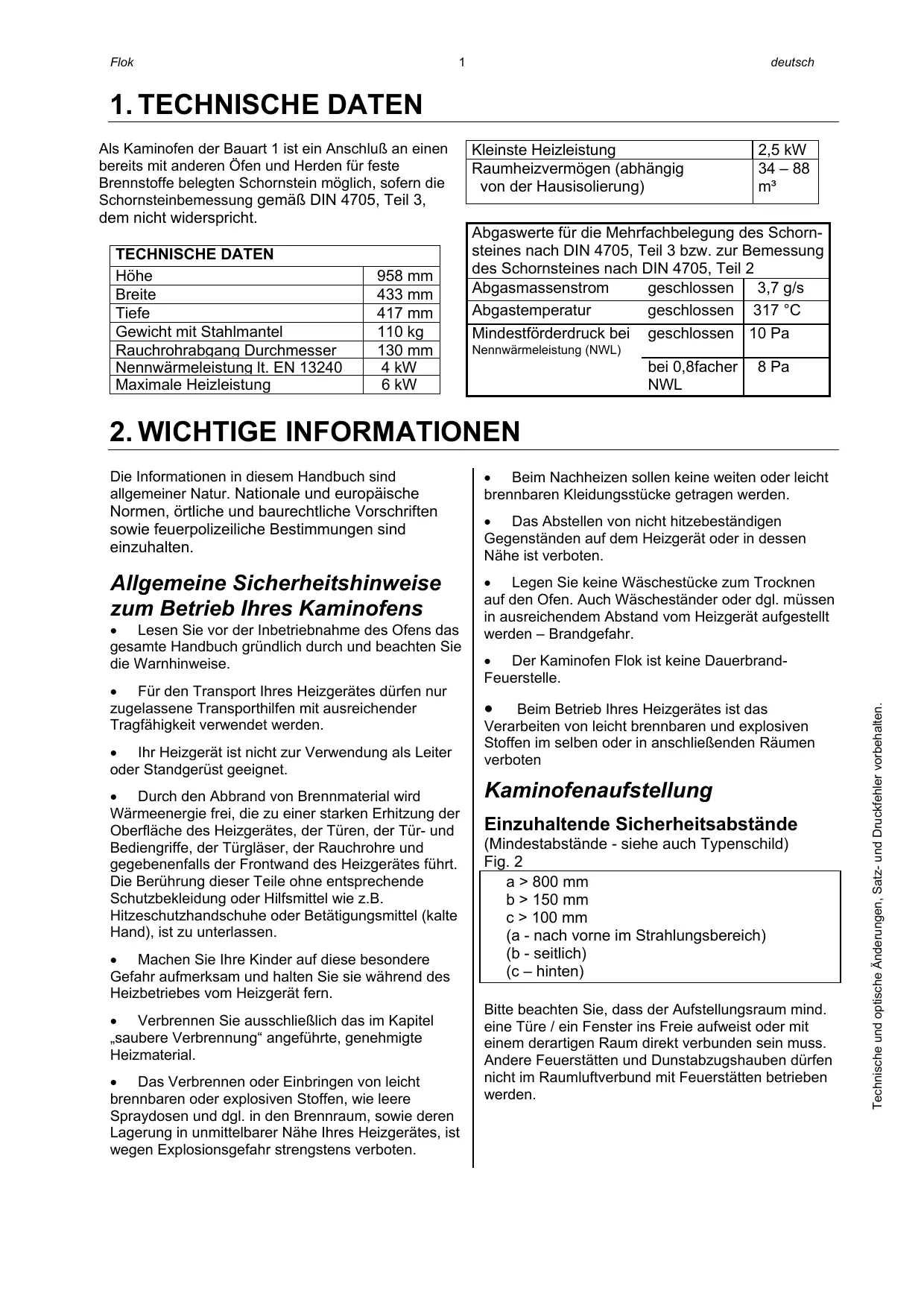

TECHNISCHE DATEN
Höhe	958 mm
Breite	433 mm
Tiefe	417 mm
Gewicht mit Stahlmantel	110 kg
Rauchrohrabgang Durchmesser	130 mm
Nennwärmeleistung lt. EN 13240	4 kW
Maximale Heizleistung	6 kW

Kleinste Heizleistung	2,5 kW
Ruumheizvermögen (abhängig von der Hausisolierung)	34 – 88 m3

Abgaswerte für die Mehrfachbelegung des Schornsteines nach DIN 4705, Teil 3 bzw. zur Bemessungdes Schornsteines nach DIN 4705, Teil 2
Abgasmassenstrom	geschlossen	3,7 g/s
Abgastemperatur	geschlossen	317 °C
Mindestforderdruck beiNennwärmeleistung (NWL)	geschlossen	10 Pa
	bei 0,8facherNWL	8 Pa

2. WICHTIGE INFORMATIONEN

Die Informationen in thism Handbuch sind allgemeiner Natur. Nationale und europäische Normen, ortliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten.

Allgemeine Sicherheitshinweise zum Betrieb Ihr's Kaminofens

• Lesen Sie vor der Inbetriebnahme des Ofens das gesamte Handbuch gründlich durch und beachten Sie die Warnhinweise.
• Für den Transport Ihres Heizgerätes)dürfen nur zugelassene Transporthilfen mit ausreichender Tragfähigkeit verwendet werden.
• Ihr Heizgerät ist nicht zur Verwendung als Leiter oder Standgerüst geeignet.
• Durch den Abbrand von Brennmaterial wird Wärmenergie frei, die zu einer starken Erhütung der Oberfläche des Heizgerätes, der Türen, der Tur- und Bediengriffe, der Turgläser, der Rauchrohre und gegebenenfalls der Frontwand des Heizgerätes führt. Die Berührung dieser Teile ohne entsprechende Schutzbekleidung oder Hilfsmittel wie z.B. Hitgeschutzhandschuhe oder Betätigungsmittel (kalte Hand), ist zu unterlassen.
• Machen Sie ihre Kinder auf diese besondere Gefahr aufmerksam und halten Sie sie während des Heizbetriebes vom Heizgerät fern.
• Verbrennen Sie ausschließlich das im Kapitel „saubere Verbrennung“ angeführte, genehmigte Heizmaterial.

• Das Verbrennen oder Einbringen von leicht brennbaren oder explosiven Stoffen, wie leere Spraydosen und dgl. in den Brennraum, sowie deren Lagerung in unmittelbarer Höhe Ihres Heizgerätes, ist wegen Explosionsgefahr strengstens verboten.

• Beim Nachheizen sollen keine weiten oder leicht brennbaren Kleidungsstücke getragen werden.
  Das Abstellen von nicht hitzebeständigen Gegenständen auf dem Heizgerät oder in dessen Nähe ist verboten.

• Legen Sie keine Wäschestücks zum Trocknen auf den Ofen. Auch Wäscheständer oder dgl. müssen in ausreichendem Abstand vom Heizgerät aufgestellt werden - Brandgefahr.
• Der Kaminofen Flok ist keine Dauerbrand-Feuerstelle.
• Beim Betrieb Ihres Heizgerätes ist das Verarbeiten von leicht brennbaren und explosiven Stoffen im selbst oder in anschließenden Räumen verboten

Kaminofenaufstellung

Einzuhaltende Sicherheitsabstände

(Mindestabstände - siehe auch Typenschild) Fig. 2

a > 800 mm
b > 150 mm
c>100mm

(a - nach vorne im Strahlungsbereich)

(b - seitlich)
(c - hinten)

Bitte beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweist oder mit einem derartigen Raum direkt verbunden sein muss. Andere Feuerstätten und Dunstabzugshauben dürfen nicht im Raumluftverbund mit Feuerstätten betrieben werden.

Bodentragfähigkeit

Prufen Sie vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht Ihres Kaminofens standhalt.

Verbrennungsluft

Als Betreiber müssen Sie für ausreichende Verbrennungsluft sorgen. Bei abgedichteten Fenstern und Türen kann es sein, dass die Frischluftzufuhr nicht mehr gewährleistet ist bzw. das Zugverhalten des Ofens beeinträchtigt wird. Ggf. muss für eine

zusätzliche Frischluftzufuhr gesorgt werden.itte befragen Sie ihren Fachhändler.

Rauchrohranschluß

Für den Anschluß der Rauchrohre an den Schornstein gibt es zu ihrer eigenen Sicherheit strenge Richtlinien. Ihr Kaminofen-Fachhändler kennt diese. Beauftragen Sie dazu unbedingt ihren Fachhändler mit dem Rauchrohranschluß.

3. SO BEDIENEN SIE IHREN KAMINOFEN RICTIG

Zugelassene Brennstoffe

Trockenes, gut abgelagertes, naturbellassenes Holz (Hartholz bevorzugt), Holzbrikettes.

Maximale Brennstoffmenge

Maximal aufzugebende Brennstoffmerge: 1,3 kg Holz.

Größere Brennstoffmengen können zu Überhitzung und Beschädigungen am Ofen führen!

Saubere Verbrennung

Das Brennholz muß trocken (rel. Holzfeuchte < 15 %) und unbehandelt sein. Außen dem muß die richtige Brennholzmenge verbrannt werden, um eine saubere, emissionsarme Verbrennung zu erreichen.

Richtig Feuer machen

Bereiten Sie alles zum Anheizen vor – Weichholzpane, Anzunghilfe (wie z.B. Austroflamm Anzünder), Brennholz. Fig. 3 gibt Ohnen eine Richtlinie hinsichtlich der Menge an Heizmaterial.

Öffnen Sie die Primär- und Sekundärluftzufuhr maximal. (siehe Fig. 2 „AUF").

Öffnen Sie die Kaminofentür.

Legen Sie 2 - 3 Stk. Anzündhilfen auf den Feuerraubboden. Legen Sie darauf eine handvoll Weichholzspane. Legen Sie auf diese Späne 1 - 2 Scheite Holz.

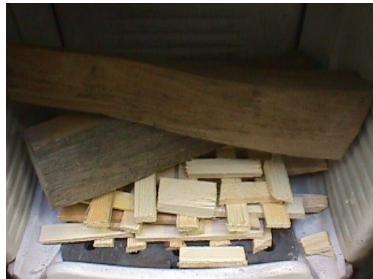

Fig 3:Anzunden

Zünden Sie nun die Anzündhilfen an. Schließen Sie die Feuerraumtur.

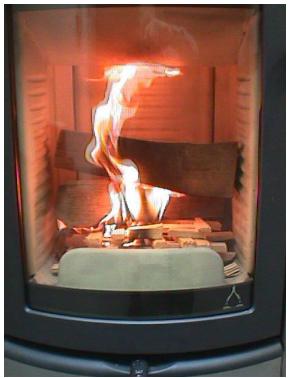

Fig. 4: Luftschieber regulieren

Sobald die Holzsche gut brennen, können Sie mit dem Luftschieber die Heizleistung regulieren (Schieber auf Maximalstellung „AUF“ = maximale Heizleistung – siehe Fig. 2).

Beim Nachlegen gohen Sie prinzipiell wie beim Anheizen vor: Luftschieber öffnen, Ofentüre vorsichtig {. Offnen, Holz nachlagen, Ture schlieBen. Warten Sie, bis das nachgelegte Holz brennt. Regeln Sie in der Folge die Heizleistung mit dem Luftschieber.

Heizen in der Übergangszeit

In der Übergangszeit, d.h. bei higheren Außentemperaturen, kann es bei plötzlichem Temperaturstieg zu Störungen des Schornsteinzuges kommt, so dass die Heizgase nicht vollständig abgezogen werden. Die Feuerstände ist dann mit geringeren Brennstoffmengen zu befällen und bei weiter geöffnetem Primäreluftschiebers/-reglers so zu betrieben, dass der vorhandene Brennstoff schneller (mit Flammentwicklung) abbrennt und dadurch der Schornsteinzug stabilisiert wird.

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommt. Verschlieben Sie sofort alle Luftöffnungen am Kamin und informieren Sie die Feuerwehr. Nach dem Ausbrennen des Schornsteins diesen vom Fachmann auf Risse bzw. Dichtheit überprüfen setzen.

4. DIE WICHTIGSTEN ERSATZTEILE - ÜBERSICHT

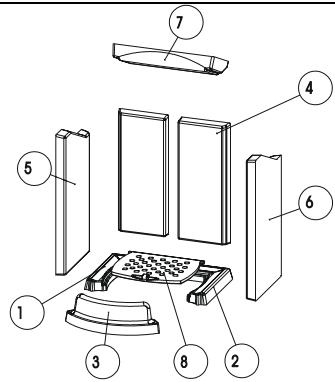

Keramott

Bezeichnung	Nr.-Skizze	Artikelnr.
Keramott Boden links	1	714930
Keramott Boden rechts	2	714931
Keramott Holzfänger	3	714932
Keramott Rückwand	4	714933
Keramott Seite links	5	714934
Keramott Seite rechts	6	714935
Keramott Umlenkplatte	7	714936
Rost	8	716408

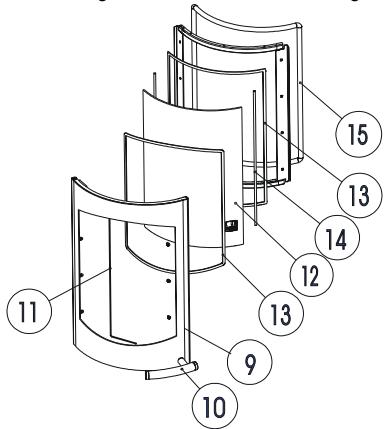

Sonstiges

Bezeichnung	Nr.-Skizze	Artikelnr.
Flok Tür	9	714973-29
Flokgriff komplett	10	714466
Flok BA1 Feder	11	714990-15
Flok Türglas	12	714920
Glasreiniger 0,5l	--	640070
Ofenlack	--	650002
Austroflamm Anzünder Dose à 100 St.	--	640162

Dichtungen

Bezeichnung	Nr.-Skizze	Artikelnr.
Flachdichtung 8mm x 2mm (1,7m)	13	710096
Runddichtung Ø 8mm (0,5m)	14	710696
Runddichtung Ø 14mm (1,8m)	15	718429

Numerierung Keramott = Einbaureihenfolge

Zubehör

Bei Ihr dem Fachhändler erhalten Sie Bodenplatten aus Glas oder Stahl, Kaminbestecke, Pflegemittel oder das Heat Memory System zur Wärmespeicherung.

WICHITIG: Lassen Sie defekte Teile ausschließlich von Ihrem Kaminofenfachhändler austauschen.

Damit ist gewährleistet, daß Ihr Kaminofen sicher und Funktionstüchtig ist und bleibt.

Die Feuerstättearfichtverändertwerden.

Pflege

Zur Glasreinigung verwenden Sieitte ein Spezialprodukt wie Thermohit Glasreiniger. Lackierte Oberflächen durren nur mit einem Tuch (ev. feucht) gereinigt werden. Für Edelstahloberflächen gibt es ebenfalls Spezialreiniger.

Reinigung

Der Kaminofen, Rauchgaswege und Rauchrohre sollen jährlich -evtl. auch öfter, z.B. nach der Reinigung des Schornsteines - nach Ablagerungen untersucht und ggf. gereinigt werden. Der Schornstein muss ebenfalls regelmäß durch den Schornsteinfeger gereinigt werden. Über die notwendigen Intervalle gibt Ihr zuständiger Schornsteinfegermeister Auskunft. Der Kaminofen sollt jährlich durch einen Fachmann überprüft werden.

1. TECHNICAL DATA

Für ihren AUSTROFLAMM-Kaminofen garantieren wir für die einwandfreie Funktion des Corpus 6 Jahre, aller weiteren Bauteile aus Stahl und Guß 2 Jahre ab dem Erstverkaufsdatum. Stahl- und Gußteile, die während der Garantiezeit Material-und / oder Verarbeitungsmängel aufweisen, werden gegen Neuteile ersetzt.

Wir gewähren keine Garantie auf Verschleißsteile (z. B.: Keramott, Dichtungen, Bodenrost), Oberflächenbeschichtungen, Lack, Glas und Keramiken.

Voraussetzungen für unsere Garantieleistung sind:

1. Ihr AUSTROFLAMM-Kaminofen wurde gemäß dem Benutzerhandbuch betrieben und von einem Fachmann installiert.
2. Der Garantieanspruch wird mit der vollständig ausgefüllten Garantiekarte und der Rechnung bei einem AUSTROFLAMM-Fachhändler geltend gemacht.

WICTIG: Unsere Garantieleistung umfaßt die kostenlose Lieferung der Neuteile. Arbeits- und Wegzeiten werden dadurch nicht umfaßt. Eine ungerechtfertigte Garantieinanspruchnahme wird dem Betreiber rückbelastet.
