FLOK - Stufa a legna AUSTRO FLAMM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufa a legna
Marca	AUSTRO FLAMM
Modello	FLOK
Altezza	958 mm
Larghezza	433 mm
Profondità	417 mm
Peso	110 kg
Diametro del tubo fumi	130 mm
Potenza termica nominale (EN 13240)	4 kW
Potenza termica massima	6 kW
Potenza termica minima	2,5 kW
Volume riscaldato	34 - 88 m³
Temperatura dei gas di combustione	317 °C
Portata dei gas di combustione	3,7 g/s
Pressione di tiraggio minima	10 Pa
Combustibili autorizzati	Legna naturale secca, bricchette di legna
Quantità massima di combustibile	1,3 kg di legna o 1 kg di bricchette
Distanze di sicurezza (anteriore/laterale/posteriore)	800 mm / 150 mm / 100 mm
Garanzia corpo dell'apparecchio	6 anni
Garanzia parti in acciaio e ghisa	2 anni
Manutenzione	Pulizia annuale da professionista, vetro con prodotto specifico
Pezzi di ricambio disponibili	Guarnizioni, ceramiche refrattarie, porta, maniglia, vetro, ecc.

Domande frequenti - FLOK AUSTRO FLAMM

Come accendere correttamente la stufa FLOK?

Per accendere la stufa, aprire al massimo le prese d'aria primarie e secondarie usando i regolatori a cursore. Posizionare degli accendifuoco (carta non patinata, trucioli di legno tenero) sul fondo del focolare, quindi aggiungere 1 o 2 ceppi. Accendere gli accendifuoco e chiudere la porta. Non appena i ceppi bruciano bene, regolare la potenza con il cursore. Utilizzare legna secca (umidità < 15%).

Quali combustibili sono autorizzati?

I combustibili autorizzati sono legna naturale secca e ben conservata, così come le bricchette di legna. Non utilizzare legna trattata, rifiuti o materiali infiammabili. La legna deve avere un'umidità relativa inferiore al 15% per una combustione pulita.

Qual è la quantità massima di combustibile da utilizzare?

La quantità massima è di 1,3 kg di legna o 1 kg di bricchette di legna. Non superare questi limiti per evitare un surriscaldamento che potrebbe danneggiare la stufa.

Come pulire il vetro della stufa?

Utilizzare un prodotto specifico per vetri di stufe, come Thermohit. Applicarlo con un panno morbido. Evitare prodotti abrasivi. Le parti laccate si puliscono con un panno umido e le superfici in acciaio inox con prodotti adatti.

Quali distanze di sicurezza rispettare intorno alla stufa?

Le distanze minime sono: 800 mm sul lato anteriore nella zona di irraggiamento, 150 mm sui lati e 100 mm sul retro. Assicurarsi che il pavimento possa sostenere il peso dell'apparecchio (110 kg).

Cosa fare in caso di incendio nella canna fumaria?

Chiudere immediatamente tutte le prese d'aria della stufa e della canna fumaria. Avvisare i vigili del fuoco. Dopo l'incendio, far controllare il condotto da uno specialista poiché potrebbero esserci danni (crepe, deterioramento dello scarico).

Qual è la garanzia della stufa AUSTRO FLAMM FLOK?

Il corpo dell'apparecchio è garantito 6 anni e le altre parti in acciaio e ghisa sono garantite 2 anni. Le parti soggette a usura (ceramiche refrattarie, guarnizioni, griglia, vetro, vernice) non sono coperte. La garanzia richiede l'installazione da parte di uno specialista e l'uso conforme al manuale di istruzioni.

Come regolare la potenza di riscaldamento?

La potenza si regola con il cursore di ingresso dell'aria secondaria. Posizione massima = potenza massima. Per l'avvio, aprire entrambi i cursori (primario e secondario). Dopo l'accensione, chiudere il cursore dell'aria primaria e regolare il secondario in base alla potenza desiderata.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (guarnizioni, ceramiche refrattarie, porta, maniglia, vetro, ecc.) sono disponibili presso il vostro rivenditore specializzato AUSTRO FLAMM. I riferimenti sono indicati nel manuale. La sostituzione deve essere effettuata da un professionista.

Cosa fare se il tiraggio è insufficiente a metà stagione?

A metà stagione, quando le temperature esterne sono più alte, il tiraggio può essere scarso. Utilizzare quantità di legna minori e aprire il regolatore dell'aria primaria al massimo in modo che il combustibile bruci più velocemente formando fiamme, questo stabilizzerà il tiraggio.

MANUALE UTENTE FLOK AUSTRO FLAMM

Benutzerhandbuch / user instructions/ Istruzioni per l'uso / manuel d'instructions

Fig. 1
Fig. 2

deutsch

AUF-ZU

regolazione aria secondaria

regolazione aria primaria

français

ouvert - fermé

1. Dati tecnici 7

2. Informazioni importanti 7

3. Per un uso corretto della

Vostra Kaminofen

1. Prospetto dei ricambi

principal 9

Garanzia 14

français

sommaire

1. Caracteristiques 10

2.Infos importantes 10

1. Bien utiliser votre

poèle 11

1. Principales pieces

detachedes 12

Garantie 14

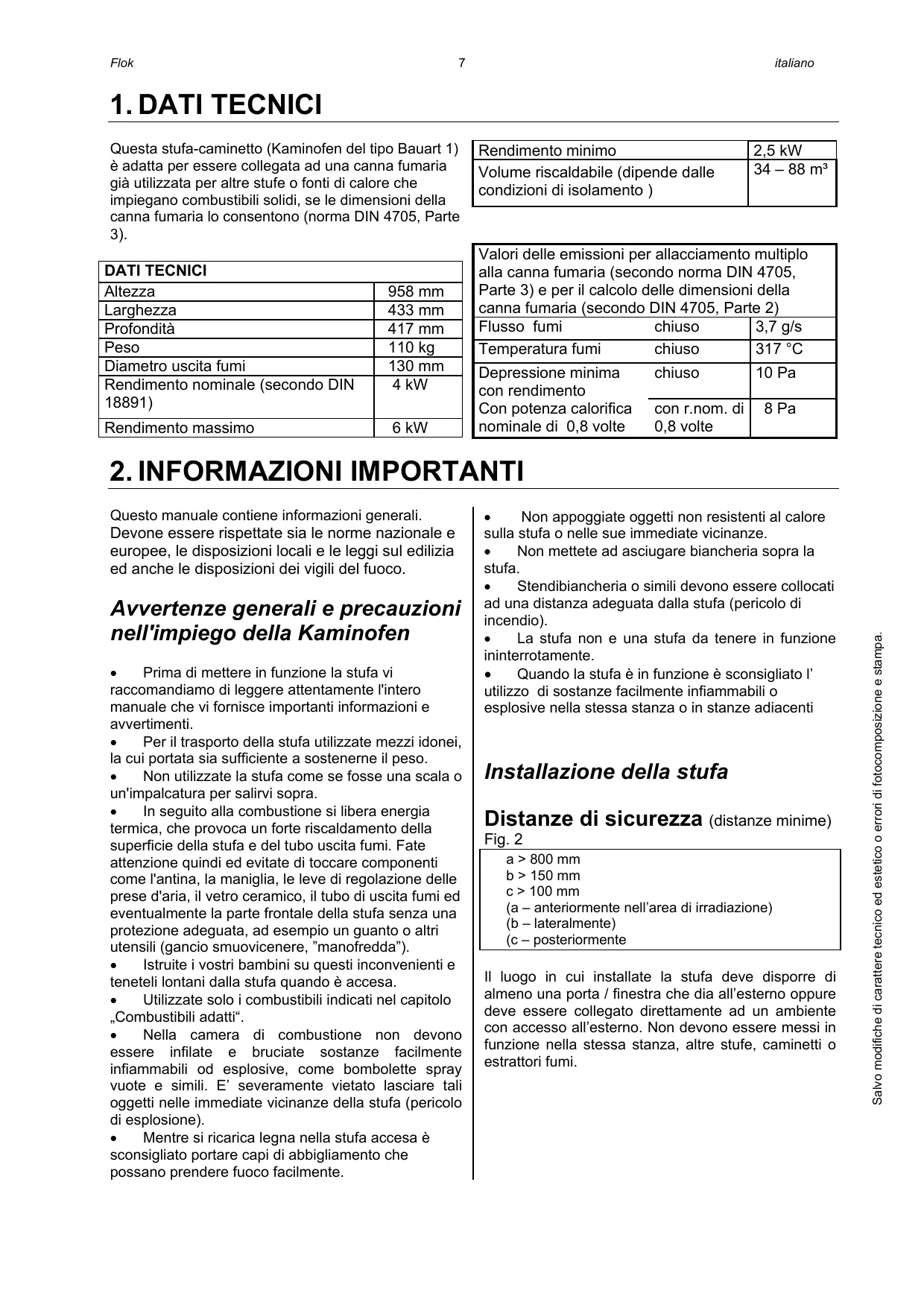

1. TECHNISCHE DATEN

Questa stufa-caminetto (Kaminofen del tipo Bauart 1) è adatta per essere collegata ad una canna fumaria più utilizzata per altre stufe o fonti di calore che impiegano combustibili solidi, se le dimensioni della canna fumaria lo consentono (norma DIN 4705, Parte 3).

Rendimento minimo	2,5 kW
Volume riscaldabile (dipende dalle condizioni di isolamento )	34 – 88 m3

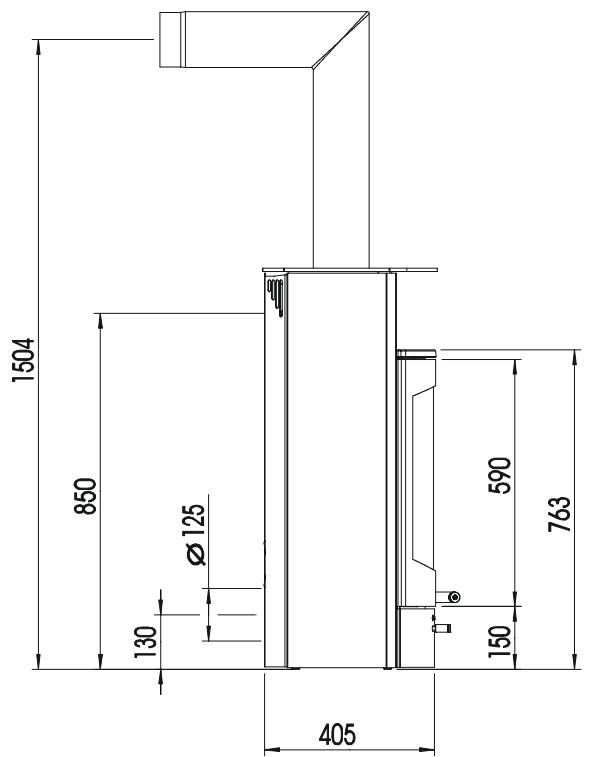

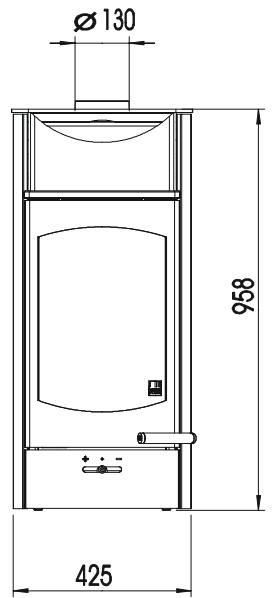

DATI TECNICI
Altezza	958 mm
Larghezza	433 mm
Profondità	417 mm
Peso	110 kg
Diametro uscita fumi	130 mm
Rendimento nominale (secondo DIN 18891)	4 kW
Rendimento massimo	6 kW

Valori delle emissioni per allacciameto multiplo alla canna fumaria (secondo norma DIN 4705, Parte 3) e per il calcolo delle dimensioni della canna fumaria (secondo DIN 4705, Parte 2)
Flusso fumi	chiuso	3,7 g/s
Temperatura fumi	chiuso	317 °C
Depressione minima con rendimento	chiuso	10 Pa
Con potenza calorifica nominale di 0,8 volte	con r.nom. di 0,8 volte	8 Pa

2. INFORMAZIONI IMPORTANTI

Questo manuale contiene informazioni generali. Devone essere rispetto sua le norme nazionale e europee, le disposizioni locali e le leggi sul edilizia edanchele disposizioni dei vigili del fuoco.

Avvertenze generali e precauzioni nell'impiego della Kaminofen

• Prima diMETTERE in funzione la stufa vi raccomandiamo di leggere attendamente l'intero manuale che vi fornisce importanti informazioni e avvertimenti.
  Per il trasporto della stufa utilizzate mezzi idonei, la cui portata via sufficiente a sostenerne il peso.
  Nonutilizzate la stufacome se fosse una Scala o un'impalcatura per salirvi sopra.
• In seguito alla combustione si libera energia termica, che provoca un forte riscaldamento della superficie della stufa e del tubo uscita fumi. Fate attenzione quindi ed evitate di toccare componenti come l'antina, la maniglia, le leve di regolazione delle prese d'aria, il vetro ceramicico, il tubo di uscita fumi ed eventuallymente la parte frontale della stufa perché una protezione adeguata, ad esempio unizzato o altri utensili (gancio smuovicenere, "manofredda").
  Istruite i vostri bambini su quosti inconvenienti e teneteli lontani alla stufa quando è accesa.
  Utilizzate solo i combustibili indicati nel capitolo, Combustibili adatti.
• Nella camera di combustione non devono essere infiltrate e bruciate sostanze lavoramente infiammabili od explosive, come bombolette spray vuote e simili. E' severamente vietato lasciare tali oggetti nelle immeditate vicinanze della stufa (pericolodi esplosione).
• Mentre si ricarica legna nella stufa accesa è sconsigliato portare capi di abbligamento che possano prendere fuoco lavorante.

Non appoggiate oggetti non resistenti al calore sulla stufa o nelle sue immediate vicinanze.
Non mettete ad asciugare biancheria sopra la stufa.
- Stendibiancheria o simili devono essere collocati ad una distanza adeguata alla stufa (pericolo di incendio).
- La stufa non e una stufa da tenere in funzione ininterrotamente.
- Quando la stufa è in funzione è sconsigliato l'utilizzo di sostanze lavoramente infiammabili o esploso nella stessaStanza o in stanze adiacenti

Installazione della stufa

Distanze di sicurezza (distance minime)

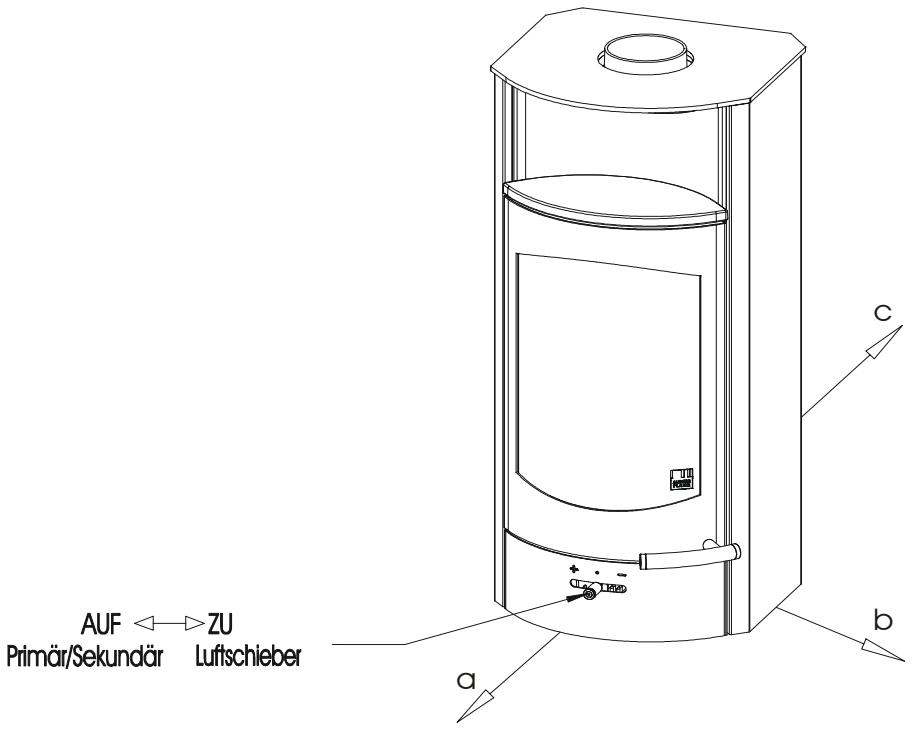

Fig. 2

a > 800 mm
b > 150 mm
c>100mm

(a - anterionmente nell'area di irradiazione)

Il luogo in cui installate la stufa deve disporre di almeno una porta / finestra che dia all'esterno oppure deve essere collegato direttamente ad un ambiente con accesso all'esterno. Non devono essere messi in funzione nella stessa stanza,及其他 stufe, caminetti o estrattori fumi.

Portata del pavimento

Prima di installare la stufa, accertatevi che la struttura sottostante al punto in cui volete sistemarla sua in grado di sostarne il peso.

Fornimento d'arai fresca

Il gestore del focolare deve garantire la fornitura di un sufficiente volume d'aria fresca. In ambienti con porte e finestre chiuse ermeticamente la fornitura d'aria fresca non sempre e'garantita. Questo cui influenzare il tiraggio del focolare. Eventualmente

deve essere previsto un aflusso d'aria supplementare. Rivolgetevi al vosto rivenditore per ulteriori informazioni.

Collegamento del tubo di uscita fumi

Per garantire la vostra sicurezza, il collegamento dei tubi di uscita fumi alla canna fumaria è regolato da apposite norme. Per l'installazione e il collegamento rivolgetevi quando al vosto rivenditore, che è a conoscenza di tali disposizioni.

3. PER UN USO CORRETTO DELLA VOSTRA KAMINOFEN

Combustibili adatti

Legna naturale e non trattata, secca e sufficientemente depositata (preferibilmente legno resistente/duro), tronchetti di legno pressato.

Quantità massime di combustibili

La massima quantità di combustibile consigliata: 1,3 kg di legna per volta. Non introducete quantità eccessive di combustibile per evitare un surriscaldamento ed un consequences danneggiamento della stufa.

Combustione ed ecologia

Per ottener una combustione corretta con un minimo di emissioni la legna deve essere secca (< 15% di umidità relativa) e non trattata e non si devono superare le quantità di combustibile consigliate.

Per una corretta accensione

Preparate tutto l'occurrente per accendere la stufa: trucioli di legno dolce, ascendifuoco (ad es.

Thermohit), carta (non patinata), e legna.

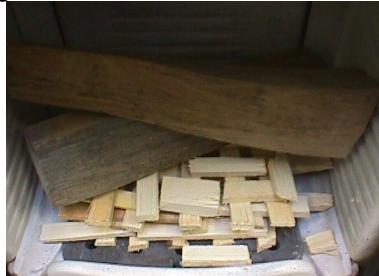

L'illustrazione 1 vi fornisce leindicazioni circa le giuste quantità per l'accensione.

Aprite al massimo la presa per l'aria primaria e quella per l'aria secondaria, spostando le due levette come indicato nella fig. 2 "AUF / aperto".

Aprite ora l'antina.

Disponete daprima della carta (non patinata) sul fondo della camera di combustione, sopra diessa una manciata di trucoli di legno dolce e poi 1 o 2 ceppi di legna.

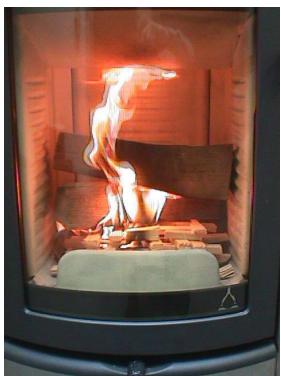

III. 2: Accensione

Dopo aver dato fuoco alla carta, chiudete l'antina.

III. 3: Chiusura presa dell'aria primaria

Quando i ceppi avranno incominciato a prendere ben fuoco, potete regolare il rendimento della stufa con la levetta dell'aria secondaria (portandola nella posizione massima otterrete il massimo del rendimento).

Questa operazione va ripetuta per agli strato di legna che vorrete aggiungere: aprite la presa dell'aria primaria e quella dell'aria secondaria, poi l'antina (facendo attenzione), aggiungete la legna e richiudete infine l'antina. Attendete fino a quandoanche la nuova legna abbia preso ben fuoco, regolando infine il rendimento con la levetta dell'aria secondaria.

Il riscaldamento durante le mezze stagioni

Se accendete la stufa durante le mezze stagioni, quando le temperature sono più elevate, possono sussistere condizioni di tiraggio sfavorevolli in modo tale da non evacuire il fumo interamente, specialmente se le temperature si alzano in modo repentino. Consigliamo quindi di caricare meno legna e di tenere la presa d'aria aperta del tutto per permettere una combustione più rapida, con una fiamma più alta. In tal modo il tiraggio della canna fumaria si stabilisce.

Autocombustione della canna fumaria

Fuliggine e depositi causati da legna inadequata o troppo umida possono provocare l'autocombustione della canna fumaria. Chiodete immediatamente tutte le prese d'aria presenti su stufa e camino e chiamate i vigili del fuoco. Fate poi ispezionare la sua canna fumaria da personale specializzato che ne verificchi le crepe e la tenuta.

4. PROSPETTO DEI RICAMBI PRINCIPALI

Guarnizioni

Denominazione	N. su dis.	N. art.
Guarnizione piatta 8x2 mm (1,7 m)	13	710096
Guarnizione tonda Ø= 8 mm (0,5 m)	14	710696
Guarnizione tonda Ø= 14 mm (1,8 m)	15	718429

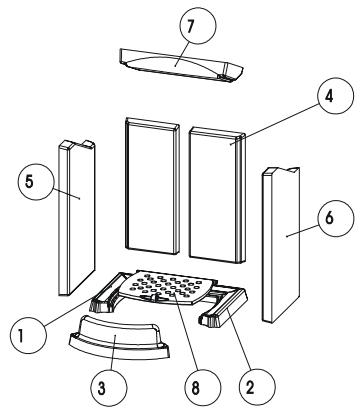

Keramott

Denominazione	N. su dis.	N. art.
Keramott di basa sinistra	1	714930
Keramott di basa destra	2	714931
Keramott fermalegna	3	714932
Keramott posteriore	4	714933
Keramott lateral sinistra	5	714934
Keramott lateral destra	6	714935
Keramott tagliafiamme	7	714936
Griglia	8	716408

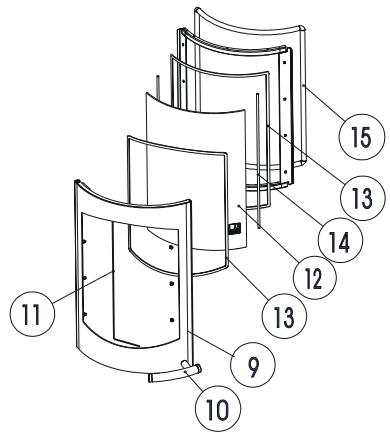

Altre parti

Denominazione	N. su dis.	N. art.
Porta	9	714973-29
Maniglie	10	714466
Mola	11	714990-15
Flok vetroceramico antina	12	714920
Detergente vetroceramico 0,5 l	--	640070
Vernice	--	650002
Accendifuoco	--	640162

Numerazione dei refrattari = ordine da seguire per il montaggio!

Accessor

Presso il vostro rivenditore potete acquistare basi di protezione in vetro o acciaio, vari utensili per la stufa, prodotti per la cura e pulizia edanche l`Heat Memory System per l'accumulazione termica.

IMPORTANTE: per la sostituzione di parti difettose rivolgetevi esclusivamene al vosto rivenditore di Kaminofen, in quello modo avrete la garanzia che la vostra stufa continuera a funzionare in modo corretto e sicuro.

Il focolare non deve essere modificato.

Pulizia

Per la pulizia del vetro ceramicico dell'antina utilizzate gli apposti prodotti in vendita pressi i rivenditori di stufe (ad es. Thermohit). Le superfici laccate della stufa vanno pulite solamente con un panno (eventualmente umido). Anche le superfici in acciaio inox vanno trattate con gli apposti detergenti. Stufa, uscite fumi e tubi dovrebbero essere controllati e puliti anni anno -anche più spesso, se necessario, per esempio in seguito alla manutenzione della canna fumaria, che dev'essere anch'essa eseguita periodicamente dal servizio spazzacamino. Sarà proprio il vosto spazzacamino ad indicarvi i regolari intervalli per la manutenzione. Personale specializzato dovrebbe ispezionare la stufa annualmente.

1. CARACTERISTIQUES TECHNIQUES

Garantiamo piena funzionalità del corpo stufa per una durata di 6 anni. I componenti in acciaio o ghisa sono garantiti due anni alla data di acquisto. Le parti in acciaio e ghisa che dovessero presentare difetti di materiale e/o lavorazione durante il periodo di garanzia verranno sostituite con parti nuove.

Sono esclude alla garanzia le parti soggette ad usura (ad es. elementi in keramott, guarnizioni, griglie della camera di combustione), nonché i rivestimenti delle superfici, vernici, vetroceramico ed elementi in ceramica.

Per averedirittoalleprestazionidi garanzia:

1. La vostra Kaminofen AUSTROFLAMM deve essere installata da personale specializzato e fattà funzionare osservando le istruzioni del manuale.
2. Occorre presentare la cartolina di garanzia correttamente compilata e lo scontrino / la fattura / la ricevuta fiscale ad uno dei rivenditori AUSTROFLAMM.

IMPORTANTE: la nostra Garanzia copre la fornitura gratuite delle parti nuove e non include né la durata dell'intervento né la trasferta. I costi collegati ad una richiesta ingiustificata di prestazione di garanzia saranno addebitati all'utente.
