BEDIENUNGSANLEITUNG D5II ECLIPSE

BEDIENUNGSPANLEITUNG:090003-29620700

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Kauf these Lautspeicherständers entschieden haben.

Lesen Sieitte vor demZusammensetzen des Ständers diese Bedienungsanleitung durch.

Bei falschem Zusammenbau oder bei Verwendung von ungeeigneten Teilen besteht Verletzungsgefahr.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen an einem geeigneten Ort auf.

Inhalt

Vor der Installation	Verwendete Werkzeuge	2
	Zubehör	2
	Zur Sicherheit bei der Verwendung dieser Gesätes	3
	Vorsichtshinweise vor der Inbetriebnahme	3
Installation	Abnehmer des Laufsprechers	4
	Zusammenbau des Laufsprecherstanders	5
	Verlegen der Laufsprecherkabel	5
	Einstellen des Laufsprecherwinkels	6
	Technische Daten	6

Inbusschlüssel (im Lieferumfang des Laufsprechers, zur Befestigung der Grundhalterung)

X1

Zubehör

Kontrollieren Sie vor der Installation, ob das folgende Zubehörvorhanden ist

Für D5

1 Säule

(2) Grundplatte X

(3) Sechskantschraube X1

(4) Ansatz

(5) Bedienungsanleitung

X1

Die folgenden in der Bedienungsanleitung und auf dem Produkt verwendeten Symbole zur WARNUNG und VORSICHT sollen eine richtige und sichere Verwendung sicherstellen und Verletzungen und Sachbeschädigungen verhufen.
Machen Sie sichitte mit diesen Symbolen und ihrer Bedeutung vertraut, bevor Sie diese Bedienungsanleitung lessen.

Warning

Das Symbol "Warning" weist auf eine Situation, in welcher Fehler bei der Handhabung zu schweren Verletzungen oder)sagar zum Tod führen konnen.

Vorsicht

Das Symbol "Vorsicht" weist auf eine Situation, in welcher Fehler bei der Handhabung zu Verletzungen oder zu Sachbeschädigungen führen können.

Hinweis

Hier sind Hinweise zur Vermeidung von Problemen und einer Gerätebeschädigung aufgeführht. Außer dem finden Sie auch andere nützliche Informationen.

Warning

• Vermeiden Sie hohe Installationsorte. Beim Herunterfallen besteht Verletzungsgefahr.

Vorsicht

• Dieser Ständer ist für den Laufsprecher TD307 bestimmt. Der Ständerarf nicht für andere Zwecke verwendet werden.
• Stellen Sie den Ständer auf einer ebenen Fläche auf. Auf einer unebenen Fläche kann der Ständer umfallen und Verletzungen verursachen.
• Stellen Sie den Ständer nicht an einem Ort auf, an dem er vorübergehende Passanten stört. Bei einem Zusammenstoß mit dem Ständer besteht Verletzungsgefahr.
• Stellen Sie den Ständer auf einen festen und ebenen Boden. Bei einer instabilen Aufstellung kann der Ständer umfallen und Verletzungen verursachen.

• Lassen Sie den Ständer beim Zusammenbau nicht fallen undziehen Sieihn nicht herum. Beim Ziehen oder Stoßen besteht Verletzungsgefahr und der Fußboden kann beschädigt werden.

• Klettern Sie nicht auf den Ständer. Seien Sie besonder vorsichtig bei Kindern. Der Ständer kann umfallen oder beschädigt werden und Verletzungen verursachen.

• Der Ständer ist schwer, deshalb muss er sorgfältig ausgepackt und herumgetragen werden. Bei ungeeignetem Hochheiten können Rückenbeschwerden und beim Fallenlassen können Fußverletzungen verursacht werden.
• Nach der Installation des Laufsprechers muss der Laufsprecher und die Befestigung an der Grundplatte in periodischen Abständen auf Festsitz überprüft und gegebenenfalls festgezogen werden. Bei Unterlassung dieser Kontrollen konnen Verletzungen verursacht werden, wenn der Laufsprecher herunterfällt.

Vorsichtshinweise vor der Inbetriebnahme

• Dieser Ständer ist für einen Laufsprecher bestimmt. Der Ständerarf nicht fur andere Zwecke verwendet werden.
• Der Ständer ist sehr schwer. Seien Sie deshalb bei der Handhabung vorsichtig.
• Seien Sie vorsichtig, dass Sie nicht über den Ständer stolpern.
• Der LautsprecherarfichtomStnderherunterfallen.

• Verschmutzungen halten sich mit einem mit neutrale Reinigungsmittel angefeuchteten Tuch entfernen. Verwenden Sie zum Reinigen keine Lösungsmittel, wie Alkohol oder Farbverdūnner.

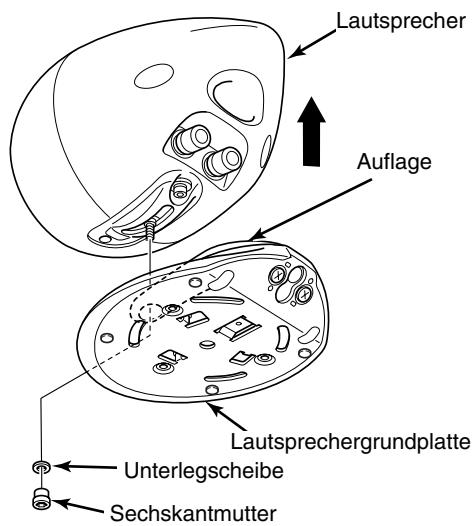

• Abnehmen des Lautsprechers -

1 Entfernen Sie die Sechskantmutter und die Unterlegscheibe, mit welcher der Laufsprecher und die Auflage gesichert sind.
2 Losen Sie die Auflage vom Lautsprecher.

Hinweis

Die entfernte Auflage und die entfernte Grundplatte werden nicht wieder verwendet.

Übergeben Sie die Grundplatte dem Kunden zur Aufbewährung.

Vorsicht

Der Lautsprecher ist schwer, behmen Sieihn deshalb vorsichtig ab, so dass er nicht herunterfällt.

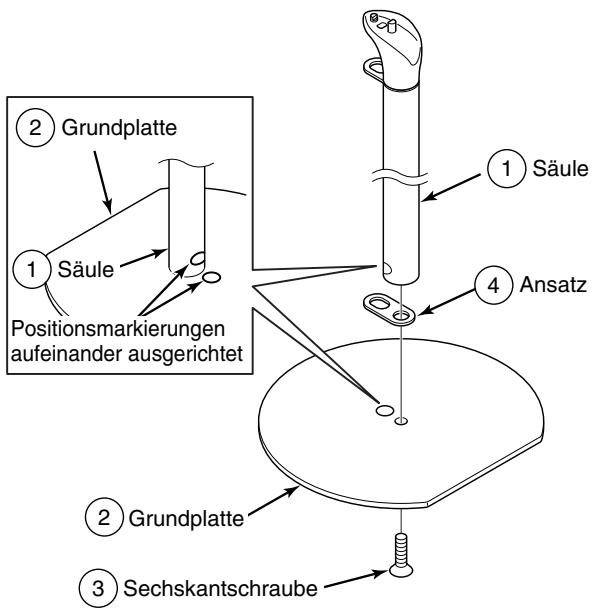

1 Bringen Sie den Ansatz und die Säule mit der Sechskantschraube an der Grundplatte an.

Hinweis

Richten Sie die Positionsmarkierung der Säule auf die entsprechende Positionsmarkierung auf der Grundplatte aus.

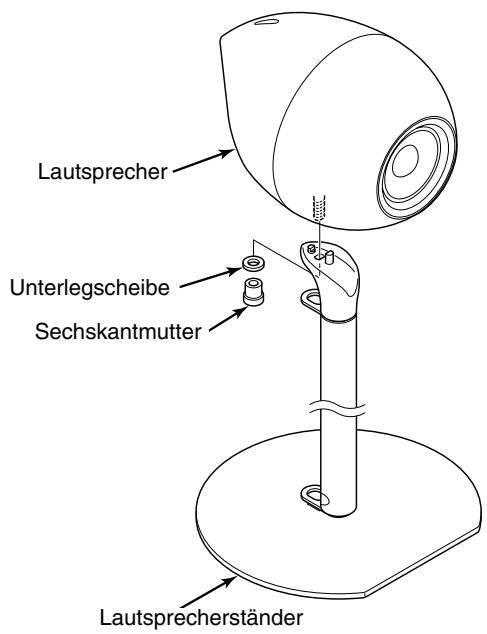

2 Setzen Sie den Laufsprecher auf und befestigen Sie ihn mit der Unterlegscheibe und der Sechskantmutter.

Vorsicht

• Der Lautsprecher ist schwer, halten Sieihn deshalb bei der Installation mit der Hand fest.
• Legen Sie den Laufsprecherstandener auf einem weichen Tuch ab, zum Schutz des Laufsprechers und des Fußbodens vor Beschäftigungen.

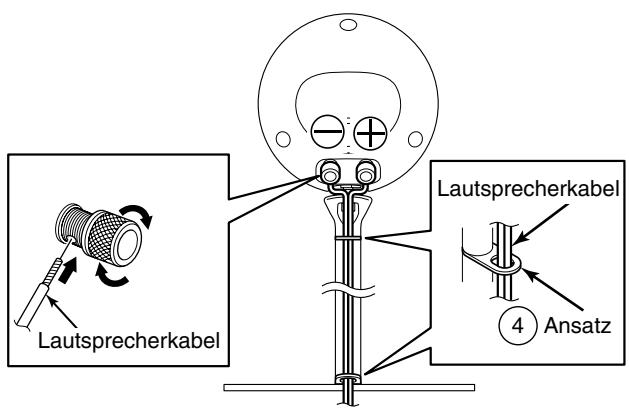

• Verlegend der Laufsprecherkabel -

1 Schlieben Sie die Lautsprecherkabel am Lautsprecher an.

Vorsicht

Beim Anschlieben der Laufsprecherkabel mussen die Kabel richtig hineingesteckt werden, so dass die Kabelenden keine benachbarten Klemmen berühren.

Hinweis

Wenn die Laufsprecherkabel für den Anschluss durch die Ansätze des Ständers geführt werden, wird damit das Aussehen des Laufsprechers verbessert. (für Durchmesser von weniger als 7 mm)

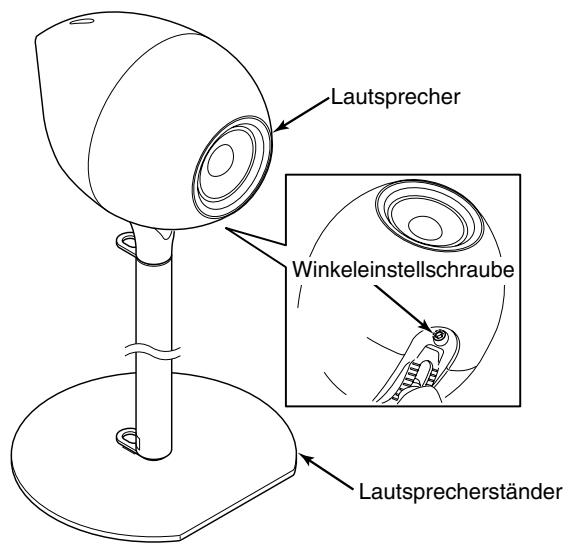

1 Lösen Sie die Winkeleinstellschraube an der Unterseite des Laufsprechers.

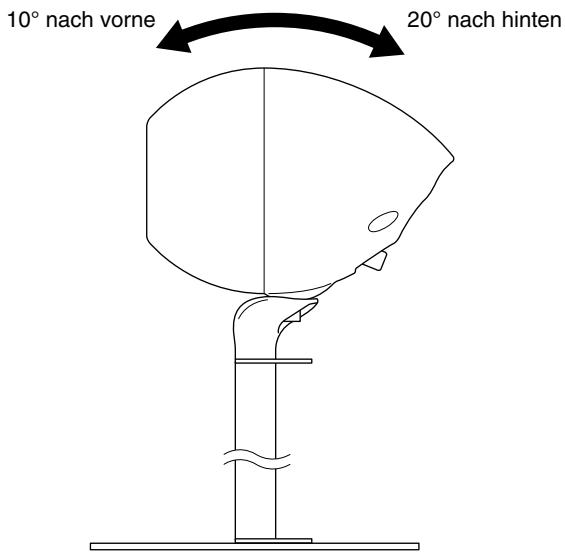

2 Stellen Sie den gewünschten Laufsprecherwinkel ein.

3 Ziehen Sie die Winkeleinstellschraube wieder fest.

Hinweis

• Halten Sie zum Einstellen des Winkels den Laufsprecher richtig fest.
• Der Laatsprecher lässt sich nicht seitwärts bewegen.

Technische Daten

Abmessungen und Gewicht

Abmessungen (B × T × H [mm])	206 × 216 × 785
Gewicht (kg/Ständer)	ca. 2.8 kg
