Produkttyp	Transportkoffer für Laptop und Drucker HP DJ 450
Marke	DICOTA
Modell	DATADESK 450
Kategorie	Büro (Transportkoffer)
Verwendungszweck	Transport und Nutzung eines Laptops und eines Druckers HP DJ 450
Kompatibilität	Drucker HP DJ 450, kompatible Laptops
Stromversorgung	220 V über Netzkabel
Sicherheitsverschluss	Kombinationsschloss und Schlüsselschloss (2 Schlüssel enthalten)
Hauptfächer	Papier- und Dokumentenfach, Zubehörfach mit Schloss, Fach für mobiles Zubehör, Druckerplatz, CD-ROM/FDD-Aufbewahrung, Aufbewahrung für bedrucktes Papier, Anschlussaufbewahrung
Befestigung des Laptops	Kunststoffkeile und selbstklebende 3M-Klettbänder
Drucker-Computer-Verbindung	USB (Kabel enthalten) oder Bluetooth (optional)
Mitgeliefertes Kabel	USB-Druckerkabel mit schwenkbarem Winkel
Mitgeliefertes Zubehör	1 220V-Stecker, 1 USB-Winkelkabel, 8 3M-Klettbänder, 4 Kunststoffkeile, Koffer mit Schloss, 2 Schlüssel
Öffnen des Deckels	Winkel von 60 bis 70 Grad, abnehmbarer Deckel durch horizontales Verschieben
Arbeitsumgebung	Stabile und rutschfeste Oberfläche, Staub, Feuchtigkeit und Wärmequellen vermeiden
Kühlung	Vor dem Schließen nach intensiver Nutzung abkühlen lassen
Reinigung	Weiches, trockenes Tuch
Kabelaufbewahrung	Kabel durch die vorgesehenen Verstärkungen führen, um ein Einklemmen zu vermeiden

Häufig gestellte Fragen - DATADESK 450 DICOTA

Wie öffne ich den DataDesk 450?

Stellen Sie vor dem Öffnen sicher, dass sich der Öffnungsgriff oben befindet. Heben Sie die Hülle an, indem Sie einen Winkel von 60 bis 70 Grad einstellen. Ein leichter Widerstand ist zu spüren, dann schieben Sie den Deckel horizontal nach rechts, um ihn vollständig zu entfernen.

Wie installiere ich den Drucker HP DJ 450 im Koffer?

Entfernen Sie den Klappdeckel des Bodens, um eine Arbeitsfläche zu erhalten. Platzieren Sie den Druckeranschluss im vorderen Teil. Schließen Sie den 8-EURO-Stecker an das Netzteil an. Führen Sie das Netzkabel durch die Verstärkung unter dem Klappdeckel und verbinden Sie dann den Drucker mit der Steckdose.

Wie befestige ich den Laptop im Koffer?

Zwei Optionen: Kleben Sie die vier Kunststoffkeile mit den 3M-Klettbändern auf, oder kleben Sie die Klettbänder direkt paarweise auf die Seitenteile und den Klappdeckel. Befestigen Sie den Laptop immer mit den Klettbändern für den Transport.

Wie verbinde ich den Laptop mit dem Drucker?

Verwenden Sie das mitgelieferte USB-Winkelkabel. Führen Sie das Kabel um oder unter den Drucker herum, achten Sie darauf, den Papierauslass nicht zu behindern. Sie können auch die Bluetooth-Verbindung nutzen, wenn Ihr Gerät dies unterstützt.

Welche Fächer hat der Koffer?

Der Deckel enthält ein Papier- und Dokumentenfach, ein Zubehörfach mit Kombinationsschloss und ein Fach für mobiles Zubehör. Der Boden enthält einen Platz für den Drucker, Kabelverlegezubehör, eine Aufbewahrung für CD-ROM/FDD, bedrucktes Papier und zwei Fächer für Anschlüsse (Laptop und Drucker).

Wie pflege ich den DataDesk 450?

Verwenden Sie den Koffer immer auf einer stabilen und rutschfesten Oberfläche, geschützt vor Staub, Feuchtigkeit und Wärmequellen. Reinigen Sie ihn mit einem weichen, trockenen Tuch. Lassen Sie ihn nach intensiver Nutzung abkühlen, bevor Sie den Deckel schließen.

Ist der DataDesk 450 mit anderen Druckern als dem HP DJ 450 kompatibel?

Die Bedienungsanleitung gibt an, dass der DataDesk 450 mit dem derzeit im Handel erhältlichen Drucker HP DJ 450 kompatibel ist. Für andere Modelle erkundigen Sie sich bei Ihrem Fachhändler oder nutzen Sie den Produktdetektor auf www.dicota.com.

Wie verwende ich das Kombinationsschloss?

Der Koffer ist mit einem Kombinationsschloss am Zubehörfach des Deckels ausgestattet. Verwenden Sie den mitgelieferten Code oder stellen Sie Ihren eigenen gemäß den Anweisungen ein. Zwei Schlüssel werden ebenfalls für das Hauptschloss des Koffers mitgeliefert.

Was tun, wenn Kabel beim Schließen des Koffers eingeklemmt werden?

Überprüfen Sie vor dem Schließen, ob alle Kabel in den vorgesehenen Verstärkungen verstaut sind und nicht überstehen. Wenn ein Kabel eingeklemmt ist, öffnen Sie den Deckel vorsichtig, befreien Sie das Kabel und positionieren Sie es richtig, bevor Sie es wieder schließen.

Kann ich den DataDesk 450 ohne den oberen Deckel verwenden?

Ja, Sie können die obere Hülle entfernen. Heben Sie den Deckel auf 60-70 Grad an und schieben Sie ihn horizontal nach rechts. Stellen Sie sicher, dass der Koffer auf einer stabilen Oberfläche steht, bevor Sie ihn ohne Deckel verwenden.

BEDIENUNGSANLEITUNG DATADESK 450 DICOTA

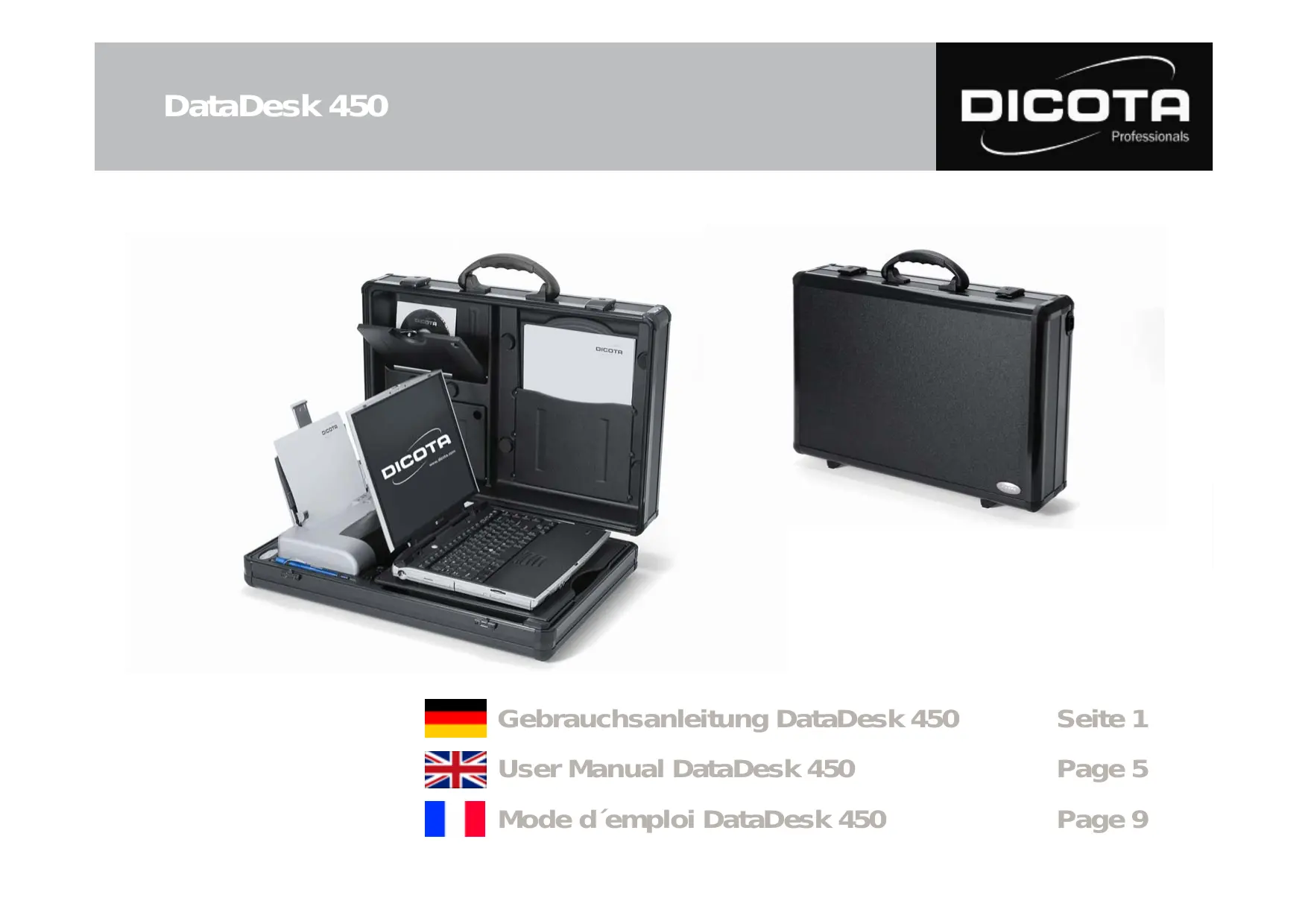

Gebrauchsanleitung DataDesk 450

Seite 1

User Manual DataDesk 450

Page 5

Sehr geehrte Kundin, sehr geehrter Kunde,

wir dken Ihnen, dass Sie sich fur ein DICOTA - Produkt entschieden haben. Bevor Sie Ihre DataDesk 450 zum ersten Mal benutzen, lesen Sieitte die folgende Gebrauchsanweisung sorgfaltig durch. Die DataDesk 450 ist fur den momentan handelsüblichen HP DJ 450 Drucker geeignet.itte informieren Sie sich bei Ihrem Fachhandler oder mit dem Produktdetektiv unter www.dicota.com, welche Notebooks geeignet sind.

Inhaltsverzeichnis

Allgemeine Hinweise 1

• Arbeitsumgebung 1
  -Betriebsspannung 1

Innenausstattung 3

• Kofferdeckel 3
• Kofferboden 3

Installation Ihres mobilen Druckers 3

Installation Ihres Notebooks 4
Verbindung: Notebook - Drucker 4
User Manual (English) 5
Mode d'emploi (Francais) 9

Allgemeine Hinweise - DataDesk 450

Arbeitsumgebung

Bitte achen Sie grundsatzlich darauf, dass ihre DataDesk 450 auf einer stabilen, rutschfesten Arbeitsflache zum Einsatz kommt. Vermeiden Sie insbesondere Arbeitsflächen in staubiger oder feuchter Umgebung!

→itte achen Sie beim Öffnen Ihres Attachekoffers DataDesk 450 immer daraufuf, dass die Kofferschale mit dem Koffergriff oben liegt!
Falls Sie ihre DataDesk 450 ohne Kofferoberschale nutzen wollen, können Sie diese wie folgt entfernen. Öffnen Sie hierzu den Attachékoffer in einem Winkel von ca. 60^ - 70^ . In diesen Winkel werden Sie einen leichten Widerstand versprüren und können den Kofferdeckel horizontal zur rechten Seite hin abziehen.
Vermeiden Sie den Einsatz ihrer DataDesk 450 in der Höhe extremer außerer Wärmeinflüsse/-quellen (z.B. Heizkörper). Schützen Sie ihre DataDesk 450 vor direkter Sonneneinstruhlung!
→ Für genaue Angaben bezüglich der Temperatur der Betriebsumgebung lesen Sieitte die Gebrauchsanleitung Ihres Notebook- bzw. Druckerherstellers.
Die Geräte sollenn nur bei einem geöffneten Zustand des Koffers betrieben werden.
→ Nach längerem Betrieb der Geräte darf der Koffer nicht sofort geschlossen werden, um ein Abkühlen nach außen zu gewährleisten!

Betriebsspannung / Ladevorgang

→Bitte beachten Sie beim Anschluss an die Betriebsspannung (Netz), dass Sie Ihr Netzkabel zuerst mit dem Koffer und anschlieBend mit der Spannungsequelle verbinden!
Der Ladevorgang Ihrer Geräte solte grundsätzlich bei geöffnetem Zustand ihrer DataDesk 450 passieren!

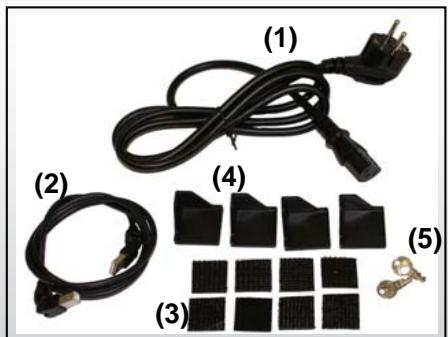

Lieferumfang - DataDesk 450

(1) 1 × 220 ~V - Kaltgerätestecker
(2) 1 x USB Druckerkabel (360° drehbar)
(3) 8 × 3M Velcro - Pads (selbstklebend)
(4) 4 × Kunststoffecken zur Notebookfixierung
(5) Abschließbare Box, 2 x Schlüssel

Innenausstattung - DataDesk 450

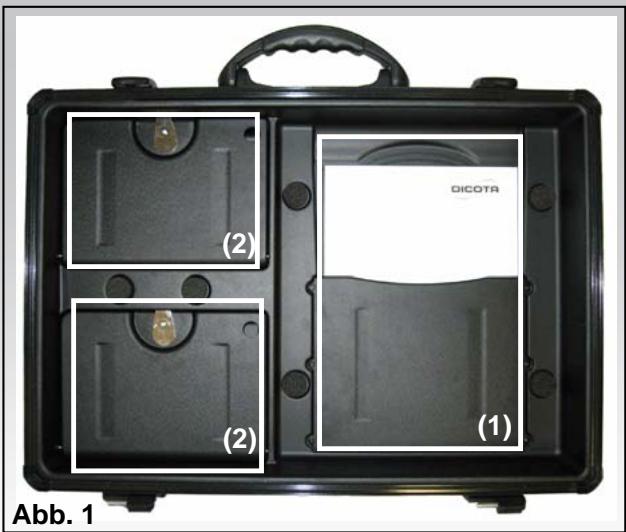

Kofferdeckel (Abb.1)

(1) Dokumenten-/ Druckpapier-Fach
(2) Zubehörfacher

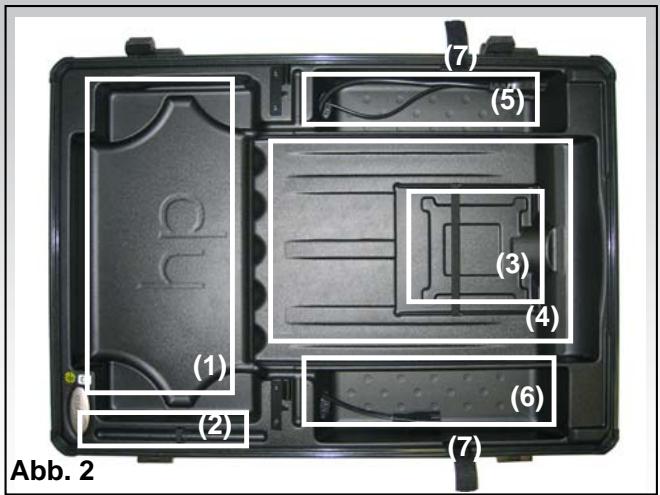

Kofferboden (Abb. 2)

(1) Passform für ihren Drucker (HP DJ 450)
(2) Kabelführungshilfe
(3) Staufach für CD-ROM, 3,5" FDD, etc.
(4) Staufach für ausgedrucktes Papier
(5) Staufach für Notebook-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(6) Staufach für Drucker-Netzteil zum Anschluss an Euro 8-Stecker (mit / ohne Schutzleiter)
(7) Notebook-Strap
(8) Klappdeckel (in Abb. 2 nicht abgebildet)

Installation Ihres mobilen Druckers

Öffnen Sie ihre DataDesk 450.

1) Entnehmen Sie den Klappdeckel in der Kofferunterschale, welcher als Ihr Notebook-Arbeitsplatz dient.
2) Legen Sie das Drucker-Netzteil in das vordere Fach der Kofferunterschale (Fach Nr. 6).
3) Verbinden Sie nun den Euro 8 Stecker mit dem 220V - Anschluss am Netzteil (in Fach Nr. 6).

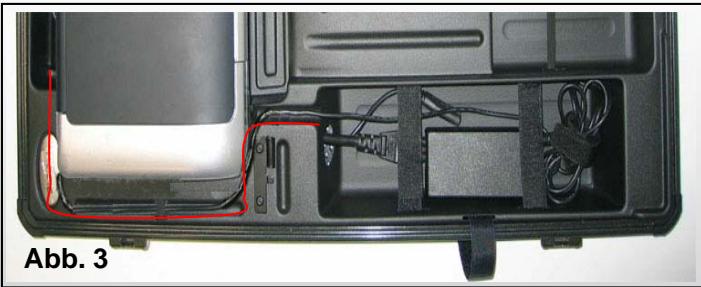

4) Führren Sie das Drucker-Stromkabel in der für das Kabel vorgesehenen Vertiefung durch (unter dem Klappdeckel) und bereits am Drucker vorbei (Abb. 3). Achten Sie hierbei auf eine saubere Kabelführung, um eventuelle Schäden (durch Abklemmung, etc.) am Druckerkabel zu vermeiden!
5) Der Netzteilausgangsstecker wird nun mit dem Drucker verbunden.

Installation Uhres Notebooks

1) Legen Sie das Notebook-Netzteil in das wichtere Fach der Kofferunterschale.
2) Verbinden Sie nun den 220 V - Stecker mit dem Notebook-Netzteil.
3) Führn Sie anschließend das Niedervolt - Netzteilausgangskabel unterhalb des Klappdeckels in der für das Kabel vorgesehenen Vertiefung durch, so dass das Kabel im geschlossen Zustand des Deckel keinen Schaden erhmen kann!
4) Der Netzeilausgangsstecker wird nun mit dem Notebook verbunden.

Nun haben Sie zwei Möglichkeiten Ihr Notebook zu befestigen:

1) Wahlweise nehmen Sie die vier im Lieferumfang enthaltenen Kunststoffecken und fixieren diese mittels der selbstklebenden acht 3M Velcro-Pads (Abb. 1), oder

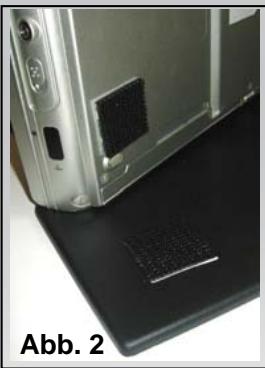

2) Sie nutzen die selbstklebenden 3M Velcro-Pads und kleben diese paarweise direkt auf die Klappdeckeloberseite und der Unterseite Ihr's Notebooks (Abb. 2).

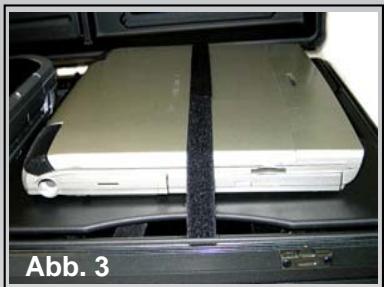

Fixieren Sie zum Transport Ihr Notebook grundsatzlich mit dem Klettband (Transportsicherung) auf der Deckeloberseite des Klappdeckels (Abb. 3).

Verbindung: Notebook - Drucker

Zwei Optionen um Drucker und Notebook zu verbinden:

1) Verbinden Sie ihren HP DJ 450 und Ihr Notebook mit dem im Lieferumfang enthaltenen USB-Druckerkabel.

Achten Sie auch hierbei auf eine saubere Kabelführung! Führten Sie das USB-Druckerkabel entweder um den Drucker herum oder unter ihm hindurch.
Beachten Sie weiterhin, dass das USB-Druckerkabel den Druckpapier-Auwurf nicht befindert und damit kein Papierstau verursacht werden kann!

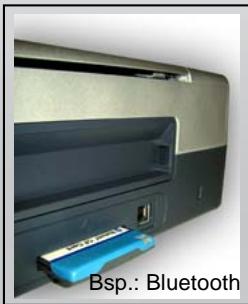

2) Datenübertragung zwischen Drucker und Notebook mit Bluetooth:

Bluetooth ist ein neuartiger Funkstandard zur kabellosen Datenübertragung. Notebookseitig wird die Datenverbindung mit Bluetooth über ein internes Interface oder ein PC-Card-Modul aufgebaut. Seiten des Drucks kann der Aufbau der Datenverbindung z.B. über ein Compact Flash-Modul geschehen.

ACHTUNG!

Achten Sie beim Schlieben Ihres Koffers stets darauf, dass kein Kabel eingeklemmt ist!
