BEDIENUNGSANLEITUNG DATACOURIER DICOTA

Gebrauchsanleitung DataCourier

User Manual DataCourier

Sehr geehrte Kundin, sehr geehrter Kunde,

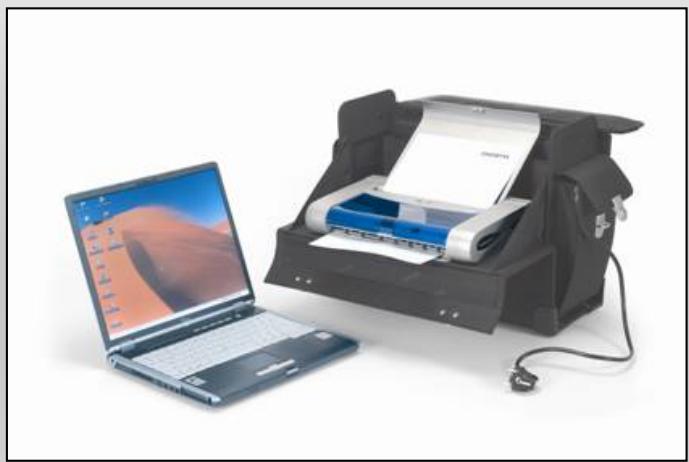

wir dken, da Sich f er Dcota - Pdkt tcden hien. Bevor Si He DataCier zum eren Mal benutzen, lesen Si bte die folgende Gebrauchsanleitung sorgfaltig durch. Die DataCourier ist fur die momentan handelsüblichen Drucker HP DJ 450, HP DJ 460, HP Officejet H470, Canon Serie i80/iP90 und iP100 mit oder ohne Unterstutzung des Canon Portable Kits geeignet (andere Drucker auf Anfrage!). Bite informieren Sie sich bei Ihrem Fachhandler oder mit dem Produktdetektiv unter www.dicota.com, welche Notebooks geeignet sind.

Inhaltsverzeichnis

Allgemeine Hinweise 1

• Arbeitsumgebung 1
  -Betriebsspannung 2

Lieberumfang 2

Ausstattung 2
- Kofferausstattung 2

Installation Ihres mobilen Druckers 3
Installation der Steckdose 4
Verstauung der Netzeile 4
Verbindung: Notebook - Drucker 5
User Manual (English) 6
Manuel d'emploi (Francais) 11

Allgemeine Hinweise - DataCourier

Arbeitsumgebung

Bite achen Sie grundsatzlich darauf, dass ihre DataCourier auf einer stabilen, rutschfester Arbeitsflache zum Einsatz kommt. Vermeiden sie insbesondere Arbeitsflächen in staubiger oder feuchter Umgebung!itte achten Sie beim Öffnen Ihrer Datacourier immer darauf, dass der Koffer mit dem Koffergriff oben steht!

Vermeiden Sie den Einsatz ihrer DataCourier in der Höhe extremer außerer Wärmeinflüsse/-quellen (z.B. Heizkörper). Schützen Sie ihre DataCourier vor direkter Sonneneinstrahlung!
→ Für genaue Angaben bezüglich der Temperatur der Betriebsumgebunglesen Sieitte die Gebrauchsanleitung Ihres Notebook- bzw. Druckerherstellers.
Die Geräte sollenn nur bei einem geöffneten Zustand des Koffers betrieben werden.
→ Nach längerem Betrieb der Geräte darf der Koffer nicht sofort geschlossen werden, um ein Abkühlen nach außen zu gewährleisten!

Betriebsspannung / Ladevorgang

→ Bite beachten Sie beim Anschluss an die Betriebsspannung (Netz), dass Sie Ihr Netzkabel zuerst mit dem Koffer und anschließend mit der Spannungsequelle verbinden!
Der Ladevorgang Ihrer Geräte sollen grundsätzlich bei geöffnetem Zustand Ihrer DataCourier passieren!

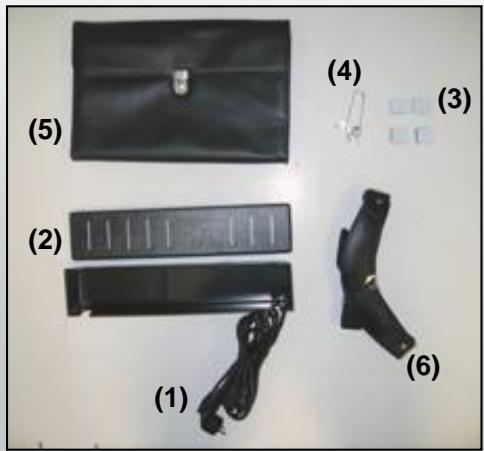

Lieferumfang - DataCourier

(1) 1 × 220 ~V - Kaltgerätestecker, Kabelbaum 2 x EURO 8 und 2 x IBM
(2) Kunststoffbox mit Kabelbaum
(3) 8 x 3M Velcro - Pads (selbstklebend)
(4) 3 × Schlüssel
(5) Herausnehmbare Aktentasche
(6) Gepolsterer Schultertragegurt

Ausstattung - DataCourier

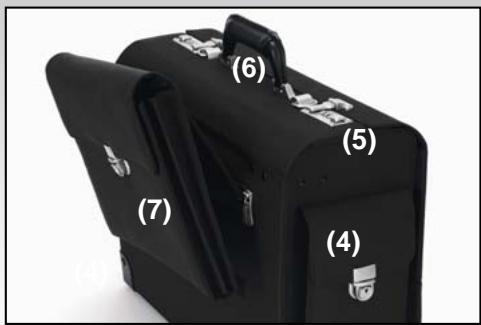

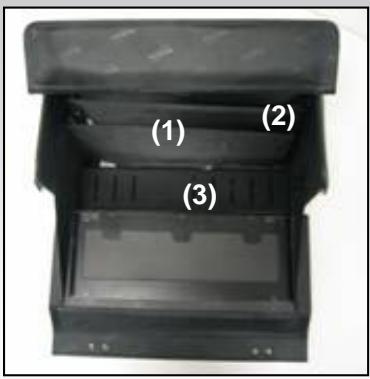

Kofferausstattung

(1) Gepolsteres Notebookfach
(2) Dokumentenfach
(3) Speziell eingepasste ABS-Box fur Netzeiteile
(4) Zwei Seitentaschen auf beiden Seiten
(5) Zwei Zahlenschlösser
(6) Verstärter Tragegriff
(7) Herausnehmbare Aktentasche

Installation Ihres mobilen Druckers

Öffnen Sie die DataCourier und gehen Sie wie folgt vor:

1) Nehmen Sie vier Klettpads und pressen Sie jeweils zwei entsprechlich raue Seiten gegeneinander (Abb.1 zeigt ein Paar das zusammengedruck wird)
2) Zeitt haben Sie zwei Velcro® Paare mit jeweils einer Schutzschicht auf beiden Außenseiten. Entfern den Sie eine Schutzschicht von jeweils einem Paar, um die gekleble Oberfläche freizulegen und kleben Sie die zwei Paare in zwei Ecken auf der Unterseite Ihr des Druckers (Abb. 2; weitere Klebefolie muß dann noch abgezogen werden, Klettpads können auch in der Mitte des Druckers platziert werden)

ACHTUNG!

Bevor Sie den Drucker anbringen, überprüfen Sie seine Position auf der Klappe, da sich eine Falschpositionierung nachteilig auf die Handhabung oder Funktion auswirken kann.
3) Am besten lassst sich der Drucker im hochgeklapten Zustand der Vorderklappe fixieren, indem Sie den Drucker auf der Rückseite (Akkuseite) auf die geschlossene Kabelbox legen und anschließlich mittig platzieren und gegen die Klappe drücken. Je weiter Sie den Drucker im hinteren Bereich fixieren desto better ist der Schwerpunkt verteil, damit die DataCourier mit Drucker im geöffneten Zustand nicht so leicht nach vorne kippt.

Bei Rückfragen wenden Sie sichitte an [e-mail].

Abb. 1

Installation der Steckdose

1) Nehmen Sie die restlichen vier Klettpads und pressen Sie jeweils zwei entsprechlich raue Seiten gegeneinander. Zeit haben Sie zwei Klettpadstücke mit Schutzfilm auf jeder Seite (siehe auch Seite 3 Abb. 1).
2) Entferen Sie den Schutzfilm auf einer Seite und kleben Sie die Klettpads an die Unterseite der mitgelieferten Kunststoffbox. Drücken Sie die Abteiler an die hintere Wand der DataCourier. Jetzt konnen Sie die Kunststoffbox an der linken Innenseite der DataCourier befestigen, indem Sie die restlichen Schutzfilme entfernen.

ACHTUNG!

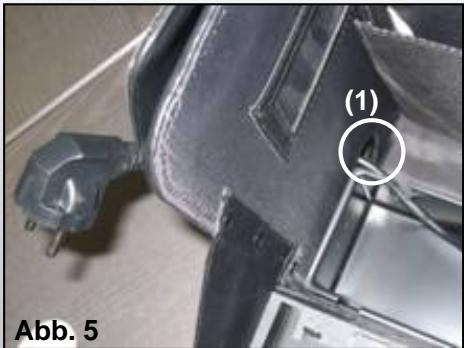

Sie müssen zuerst das Kabel mit dem Schukostecker in die runde Durchführung (1) zur Seitentasche einführen. (Durchführung kann links oder rechts genutzt werden). Ist bei ihrer DataCourier bereits werkseitig ein Klettbandstück an der linken Innenseite befestigt, so brauchen Sie nur den Schutzfilm des Gegenstücks abzuziehen und these an die Unterseite der Kunststoffbox kleben. (Abb. 5)

Verstauung der Netzteile

Wie Sie die Netzeile verstauen:

Im Innenaum der Kunststoffbox werden die Netzeiteile verstaut.

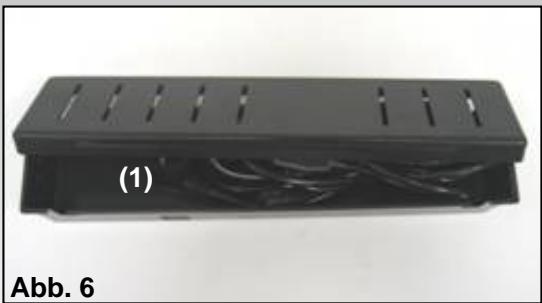

1) Öffnen Sie hierzu den beweglichen Deckel. Legen Sie die Netzeile, die zusammen mit Ihrn Notebook und Ihrem Drucker gefelt wurden, in these Fach (Abb. 6 (1).
2) Verbinden Sie die Netzeleile für Notebook und Drucker mit den darauf beiliegenden EURO 8 Stecker (220 V). Durch die Öffnungen links oder rechts im Deckel (Abb. 5 (1)) führen Sieitte die Stromversorgungskabel fur Notebook und Drucker ein. Anschließlichitte den Deckel wieder einsetzen - fertig. (Abb. 6)

Verbindung: Notebook - Drucker

Zwei Optionen gibt es um Drucker und Notebook zu verbinden:

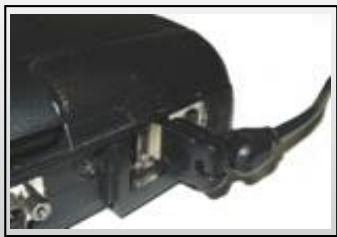

1) Verbinden Sie Drucker und Ihr Notebook mit einem USB-Druckerkabel. Dieses Kabel besteht nicht in den Lieferumfang der DataCourier!
Achten Sie auch hierbei auf eine saubere Kabelführung! Am besten führen Sie das USB-Druckerkabel um den Drucker herum.
Beachen Sie weiterhin, dass das USB-Druckerkabel den Druckpapier-Ausbuwarf nicht behindert und damit kein Papierstau verursacht werden kann!

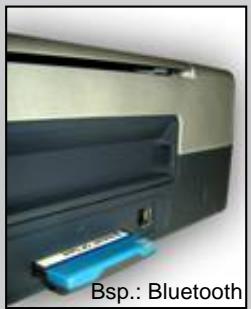

2) Datenübertragung zwischen Drucker und Notebook mit Bluetooth: (nur möglich wenn Druckertype und Notebooktyp Bluetooth unterstützt!)

Bluetooth ist ein neuartiger Funkstandard zur kabellosen Datenübertragung. Notebookseitig wird die Datenverbindung mit Bluetooth über ein internes Interface oder ein PC-Card-Modul aufgebaut. Seiten des Druckes kann der Aufbau der Datenverbindung z.B. über ein Compact Flash-Modul geschehen.

ACHTUNG!

Stellen Sie Ihr Notebook immer in das mittlere Fach der DataCourier zwischen die Abteiler und mit der Vorderseite nach unten, da sonst Kabel und Stecker des Notebooks beschädigt werden können.

Aufladen des Systems:

ACHTUNG!

Bevor Sie das Kabel der Mehrfachsteckdose in einer Wandsteckdose anschlossen, lesen Sie das Benutzerhandbuch Ihres Notebooks bzw. Druckers sorgfältig durch. Schlieben Sie nie den Deckel der DataCourier während der Benutzung des Druckers oder während des Ladevorgangs des Notebooks bzw. Druckers. Das Schlieben des Deckels konnte zu Überhitzung führen. Generell sollte die DataCourier nur auf ebenem Untergrund gestellt werden, damit die DataCourier im geöffneten Zustand nicht kappen kann.
