BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb diesen BRITEQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Möglichkeit, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Leistungsstarker LED-Scheinwerfer, geeignet für verschiedene Anwendungen, z.B. Bühne, Theater, TV, Discos und Clubs, usw....
• Bringt fantastische Effekte, wenn er hinter Glaswänden, -decken oder -böden angebracht wird.
• Verwendet 648 Hewlett Packard / Agilent Hochleistungs-LEDs, verteil über 8 unabhängige Bereiche.
• Verschiedene integrierte DMX-, Mikrofon- oder mit einfacher Handsteuerung gesteuerte Chase schaffen attemberaubende Effekte im Standalone-Betrieb.
• Optimal geeignet fur TV-Studios aufgrund der 400Hz Dimmer-Elektronik!
• Über 16 Millionen Farben können mittels DMX kreiert werden!
• Sanfte Farbübergänge (mit DMX und Handsteuerung)
• Extrem Schneller Strobe mit gleich welcher gewünschten Farbe
• Verschiedene DMX-Modi:

6-Kanalmodus: alle 8 Bereiche reagieren identisch
9-Kanalmodus: die LED Color Bank ist in 2 Bereiche unterteilt
15-Kanalmodus: die LED Color Bank ist in 4 Bereiche unterteilt
27-Kanalmodus: die LED Color Bank ist in 8 Bereiche unterteilt

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle the Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mit Ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- Led Color Bank
- Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags aussusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drei reck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol gibt an: der minimale Abstand von beleuchten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichten Gegenstand muss mehr als 0,5 Meter betragen.

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgeschelt stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzsteckern ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betrieben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerä geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
  Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachvet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerat in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

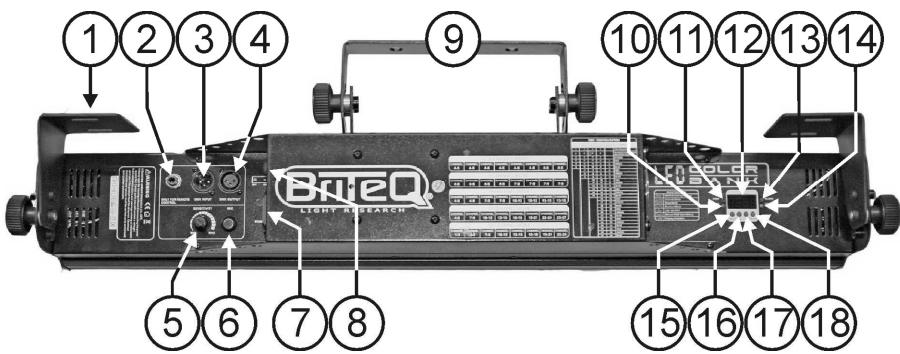

BEDIENUNG DES GERÄTS:

1. Wandhalter
2. 14 " Buchse zum Anschluss eines optionalen CA-8-Controllers
3. DMX-Eingangsstecker
4. DMX-Ausgangsstecker
5. Empfindlichkeit: um die Empfindlichkeit des eingebauten Mikrofons zu regeln
6. Eingebautes Mikrofon
7. Netzanschluss: Mit Hilfe des IEC Steckers und eingebauter Sicherung, verbinden sie hier den Netzstecker.
8. Netzschalter: zum An-/Ausschalten der Color Bank
9. Befestigungsbügel
10. MASTER Led: leuchtet auf, wenn das Gerät als Master gescheltet ist
11. DMX Led: leuchtet auf, wenn das Gerät ein DMX-Signal erhält
12. Display zeit die verschiedene Menus und die gewählten Funktionen an
13. SLAVE Led: leuchtet auf, wenn das Gerät im Slave-Modus ist

14. SOUND Led: blinkt im Takt der Musik wenn das Gerät im Audio-Modus ist

15. MENU-Knopf: zum Wahlen der verschiedenen Menüpunkte

16. DOWN-Knopf: zum Zurückgehen im Menu und zum Mindern der auf dem Display angezeigten Werte
17. UP-Knopf: zum Vorwärtsgehen im Menu und zum Erhöhen der auf dem Display angezeigten Werte
18. ENTER-Knopf: zum Bestätigen Ihrer Wahl

EINSTELLUNGSANLEITUNG:

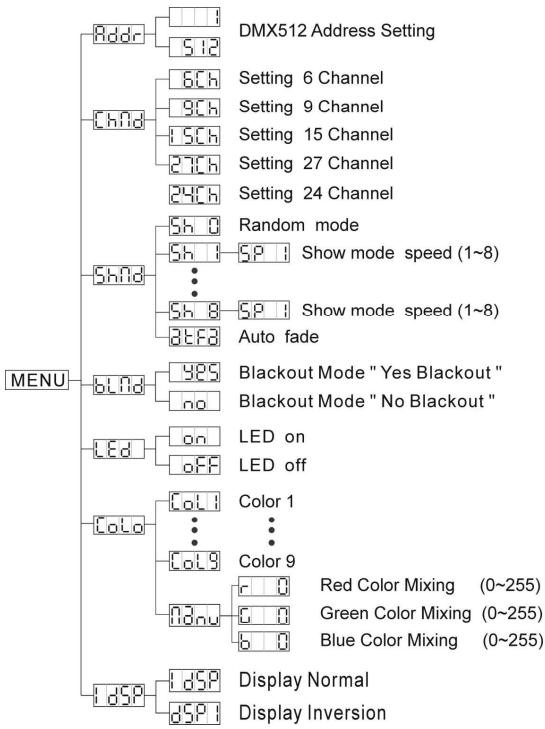

HAUPTMENU:

• Um eine der Menüoptionen auszuwahlen, drücken Sie den MENU-Knopf so oft bis die gewünschte Option auf dem Display entscheid.
• Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt.
• Mit ABWÄRTS und AUFWÄRTS wahren Sie die gewünschte Menüoption.
• Wenn die gewünschte Menüoption ausgewählt ist, mit EINGABE (ENTER) bestätigten. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Im Nachfolgenden ist die Menustruktur dargestellt.

Addr

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX Einstellung.

• MENU-Taste drücken bis Add im Display angezeigt wird.
  EINGABE (ENTER) drucken und das Display beginnt zu blinken.
  Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.

chId

Channel Mode

• Drücken Sie MENU, bis [chfd] im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Benutzten Sie den DOWN- und UP-Knopf um den 6-Kanal, 9-Kanal, 15-Kanal, 27-Kanal oder 24-Kanal Modus zu wahren.
• Nach der Modusauswahl drucken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).

Rückkehr zu den Funktionen ohne

Veränderung mit erneutem Tastendruck auf MENU

ShnD

Showbetrieb

Zum Auswahlen eines der vorprogrammierten Shows bei Benutzung im Standalone oder Master/Slave-Modus. Diese Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus eingestellt ist

• MENU-Taste drücken bis Shfd im Display erscheint.

• Dann EINGABE (ENTER) drücken, die aktuelle Show beginnnt auf dem Display zu blinken.

• Benutzen Sie die DOWN- und UP-Knöpfe um Sh (Random (Zufalls-) Modus), Sh bis Sh, oder EFC (Auto Fade Modus) zu wahlen.

• Wenn die richtige Show auf dem Display blinkt, drücken Sie den ENTER-Knopf um sie abzuspeichern. (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung). Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.
• Wenn Sie mit der ENTER-Taste bestätigt haben, erscheidt ein blinkendes SP. . Hier,müssen Sie eine Chase-Geschwindigkeit zwischen 1 und 8 wahlen.Drucken Sie wieder den ENTER-Knopf, um ihre Auswahl zu bestätigen, ansonsten wird das Gerat nach 8 Sekunden wieder zum Hauptmenu zurückkehren, ohne die Geschwindigkeit der neuen Show zu aändern.

BLnd

Blackout

Blackout: Wird kein DMX-Signal erkannt, Goes das Gerät in Blackout.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Master um.

These Menüoption ist nicht verfügbar, wenn das Gerät im Slave-Modus eingestellt ist.

• MENTÜ-Taste drücken bis bLnd im Display erscheint.
• Dann EINGABE (ENTER) drücken, die aktuelle Auswahl beginnnt auf dem Display zu blinken.
• Benutzen Sie den DOWN- und UP-Knopf um Yes (Blackout) oder No (kein Blackout) Modus zu wahlen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED

LED Display

Display an: Display ist ständig eingescheltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENü-Taste drücken bis LED im Display erscheint.

• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.

• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswahlen.

• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Colo

Farbmodus

Col bis

ol9 Um ein

e der

Bn

manuell ihre eigene Farbe zu kreieren.

• MENU-Taste drücken bis [Lo] im Display erscheid.
• Dann EINGABE (ENTER) drücken und Display beginnnt zu blinken.
  Benutzen Sie die DOWN- und UP-Knöpf, um Col bis Col oder du zu wahlen
• Sobald die richtige Farbe auf dem Display entscheid, drücken Sie die ENTER-Taste um sie abzuspeichern. (oder automatische Rückkehr zu den Hauptfunktionen ohne eine Änderung nach 8 Sekunden) Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drucken.
• Wenn Sie den Handmodus hou gewählt haben, können Sie ihre eigene Farbe kreieren, indem Sie einen Wert zwischen 0 und 255 für jeder der RGB-Farben eingeben. Benutzten Sie die Up-Down-Knöpf, um den Wert zu ändern. Drücken Sie auf die ENTER-Taste, um zur{nachsten RGB-Farbe zu wechseln.

Display Umkehrung

• MENU-Taste drücken bis DSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zu Betriebsart dSP (Display Umkehrung) umschalten, die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken und so zu dSP (Normal Display) zurückkehren.

Zur Rückkehr zu den Funktionen MENU-Taste drucken.

ELEKTRISCHE INSTALLATION + ADRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

Elektrische Installation von einem allein stehenden Gerät:

• Stecken Sie einfach das Netzkabel ein. Die Gerät fängt sofort an im allein stehenden Modus zu arbeiten Anmerkung 1: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen haben möchten. In Abschnitt „Bedienen des Geräts" erfahren Sie mehr darüber.

Anmerkung 2: Sollete kein Ausgang vorhanden sein, stellen Sie sicher, dass das Gerät im Master-Modus eingestellt ist (siehe vorangehendes Kapitel)

Elektrische Installation für zwei oder mehrere Geräte im Master/Slave-Modus:

• Schließen Sie alle Geräte mit hochwertig abgeschirmten Mikrofonkabeln an. Setzen Sie das erstere Gerät der Kette in den Master-Modus, die übrigen müssen in den Slave-Modus gesetzt werden (SL1 oder SL2). Siehe vorangehendes Kapitel für weitere Informationen.
• Vergewissern Sie sich, dass alle Geräte an die Netzleitung angeschlossen wurden.

Fertig!

Anmerkung: Sie können einen Fernsteuerungscontroller CA-8 an das Gerät anschließen, wenn Sie zusätzliche Steuerungsfunktionen habenmöchen.

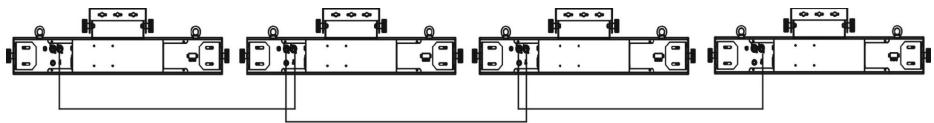

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 nicht benutzt.

• Um durch Interferenzen verursachte Fehl Funktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das faktioniert nicht!
• Stellen Sie sicher, dass alle Geräte an das Netz angeschlossen sind.

Sie konnen die Led Color Bank über 6, 9, 15, 27 oder 24 DMX-Kanäle steuern

DMX CONFIGURATION
6-CH MODE	9-CH MODE	15-CH MODE	27-CH MODE	24-CH MODE	FUNCTIONS
1	1	1	1		COLOR MACROS
2	2	2	2		MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND
3	3	3	3		STROBE
4	4	4	4	1	RED
5	5	5	5	2	GREEN
6	6	6	6	3	BLUE
	7	7	7	4	RED
	8	8	8	5	GREEN
	9	9	9	6	BLUE
		10	10	7	RED
		11	11	8	GREEN
		12	12	9	BLUE
		13	13	10	RED
		14	14	11	GREEN
		15	15	12	BLUE
			16	13	RED
			17	14	GREEN
			18	15	BLUE
			19	16	RED
			20	17	GREEN
			21	18	BLUE
			22	19	RED
			23	20	GREEN
			24	21	BLUE
			25	22	RED
			26	23	GREEN
			27	24	BLUE

Die Led Color Bank kann in maximal 8 unabhängige Bereiche unterteilt werden, je nach gewähltem Kanalmodus:

6 channel mode	CH 4-6	CH 4-6	CH 4-6	CH 4-6	CH 4-6	CH 4-6	CH 4-6
9 channel mode	CH 4-6	CH 4-6	CH 4-6	CH 4-6	CH 7-9	CH 7-9	CH 7-9
15 channel mode	CH 4-6	CH 4-6	CH 7-9	CH 7-9	CH 10-12	CH 10-12	CH 13-15
27 channel mode	CH 4-6	CH 7-9	CH 10-12	CH 13-15	CH 16-18	CH 19-21	CH 22-24
24 channel mode	CH 1-3	CH 4-6	CH 7-9	CH 10-12	CH 13-15	CH 16-18	CH 19-21

DMX-Konfiguration im 6-Kanal-Modus:

DMX512 Configuration
Ch1	Ch2		Ch3	Ch4	Ch5	Ch6
Color Marcos	RGB Mix/ Color Fade speed	Marco Speed/ Sound	Strobe	Red	Green	Blue
227-255 Color Marco 8	WhenCH=009-028	WhenCH=1029-255	255Fast	255Fast	100%	255100%	255100%
199-226 Color Marco 7	Fast	Sound	Fast	Fast
171-198 Color Marco 6	Fast	Fast	Fast	Fast
142-170 Color Marco 5	Fast	Fast	Fast	Fast
114-141 Color Marco 4	Fast	Fast	Fast	Fast
086-113 Color Marco 3	Fast	Fast	Fast	Fast
057-085 Color Marco 2	Slow	Fast	Slow	Slow
029-056 Color Marco 1	Slow	Slow	Slow	Open
000-028 Color Fade	0	0	0	0	0	0	0

BEDIENUNG DES GERÄTS

Sie konnen das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen
Mit Easy Controller
Mit Universal DMX Controller

- ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen setzen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erstige Gerät die nachfolgenden Geräte und erzeugt eine automatische, musikgesteuerte, synchronisierte Lightshow. Am DMX Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchon mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn Betriebsart Blackout im Menu des Hauptgerats AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazuitte im Kapitel „Einstellanleitung" nachlesen.

• MASTER hat mehrere vorprogrammierte Shows: Sie können (Random Modus), (Random Modus)

(Show 1) bis (Show 8) oder (Automatic Fade Modus) direkt im Menu des Masters auswahlen.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 "Easy Controller". Diesen keinener Controller einfach an der 1 / 4" Buchse des Hauptgerats anschließen und dann folgende Funktionen steuern:

Black out	Black out für die gesamte Vorrichtung
Funktion	Strobe	Wählt 9 Farben	Wählt Show-Modi	Geschwindigkeitseinstellung
	1. Synchron Strobe in weiß	28. Rot	1. Show 1	7. Langsam
		29. Orange	2. Show 2	8. Mittelschnell
	2. Synchron Strobe regenbogenfarben	30. Gelb	3. Show 3	9. Schnell
		31. Grün	4. Show 4
	3. Synchron Sound in weiß	32. Zyan	5. Show 5
		33. Blau	6. Show 6
	4. Synchron Sound Regenbogenfarben	34. Violett	7. Show 7
		35. Magenta	8. Show 8
		36. Weiß	9. Auto fade
Modus	Musk (LED AUS)	Latch (LED an)	Chase (LED blinken)	Geschwindigkeit (LED schmelles blinken)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rosfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung mösen die Ventilatoren (sofern vorhanden) und Lüftungsschlizemonatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen

• Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvãgren hangen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V,50Hz

Sicherung:

250V/T2A

Klangregler:

Eingebautes Mikrofon

DMX Anschlüsse:

3-pin XLR Stecker/Buchse

Benutzte DMX-Kanä:

6,9,15,27,24 Kanäle

Leds:

Rot: 208, Grün: 208, Blau: 230 Stück

Abmessungen:

810× 121× 156mm

Gewicht:

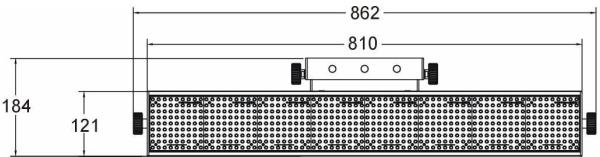

8,2 kg

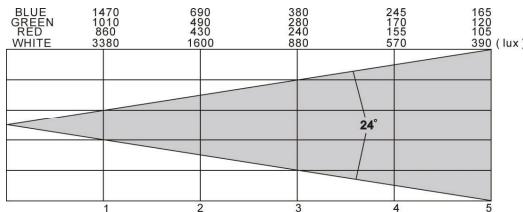

Distance(m)
Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.briteq-lighting.com
