BEDIENUNGSANLEITUNG GT 2-IN-1 FORCE FEEDBACK TRUSTMASTER

ACKTUNG: Bei PCs mit bestimmten Mainboards kann das Wheel nach dem Abschalten des PCs eingescheltet bleiben (LED leuchtet) und das Lenkrad dreht sich automatisch an den Rechts- oder Linksanschlag. In diesen Fall,müssen Sie entweder den Stecker des Netzadapters abziehen oder die USBVerbindung zum PC losen, um Schaden am Motor des Lenkrads zu vermeiden.

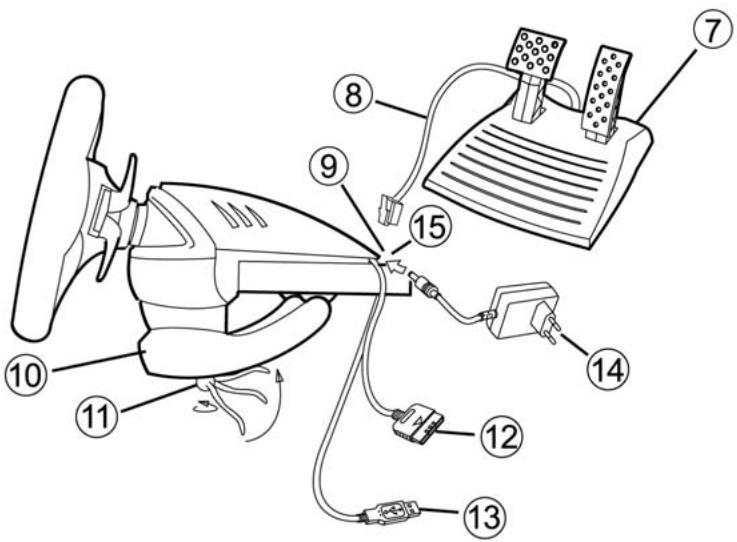

Nederlandsls -

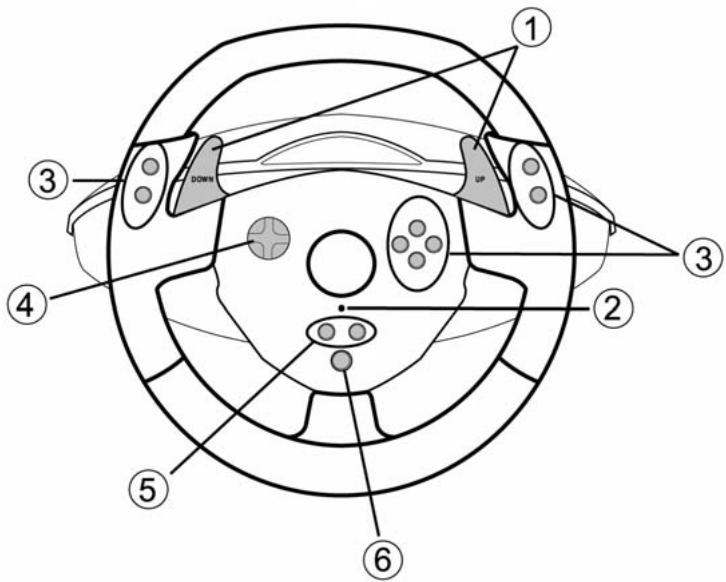

4 D-Pad
5 Auswahl- und Start-Buttons
6 Force-Button

7 Analoges Pedalset
8 Pedalkabel
9 Pedalanschluss
10 Halteklemme
11 Befestigungsschraube

12 GAMEPORT-Anschluss (für PlayStation2)
13 USB-Anschluss (für PC und Konsole)
14 Netzeil
15 Netzteil-Adapterstecker

INSTALLATION DES LENKERS

Befestigung des Lenkers

1. Plazieren Sie das Lenkrad auf einem Tisch oder einem anderen ebenen Gegenstand.
2. Setzen Sie die Befestigungsschraube (11) in die Halteklemme (10) und schrauben die Klemme mit der Schraube in das an der Unterseite befindliche Schraubloch des Lenkradsockels bis dieseres fest sitzt. Ziehen Sie die Schraube nie zu fest an, da dies zu einer Beschädigung der Mechanik und/oder des Tisches führen konnte.

Anschluß des Pedalsets

1. Das Pedalkabel (8) mit dem Pedalanschluss verbinden (9).
2. Das Netzeil (14) mit dem Netzeil-Adapterstecker (15) verbinden. Das Netzeil in eine Steckdose stecken.

INSTALLATION FÜR PC

Systemanforderungen: PC (Windows 98 SE, Me, 2000, XP) ausgestattet mit USB-Port.

Mittels der beigelegten CD-ROM können die Force Feedback-Treiber installiert werden.

1. Die Installations-CD-ROM in das CD-ROM-Laufwerk einlagen. Befolgen Sie die Bildschirmanweisungen, um die Treiber zu installieren. Nach Beendigung der Installation FERTIG klichen und den Computer neu starten.
2. Nach dem Neustart das USB-Kabel (10) in einen freiern USB-Port stecken. Windows 98/Me/2000/XP erkennt die neue Hardware automatisch (Sollten Sie zum ersten Mal ein USB Gerät installieren, wird Windows eventuell nach der Betriebssystem-CD-ROM Fragen, um die erforderlichen Systemdateien zu installieren).
3. Treiberinstallation:

Windows 98: Der Hardwareassistant sich nach den entsprechenden Treibern. Nächste klichen.
Befolgen Sie die Bildschirmanweisungen, um die Installation fortzusetzen
Windows Me/2000/XP: Treiber werden automatisch installiert.

1. Auswahlen: Start/Programme/Thrustmaster/Force Feedback Driver/Control Panel. Die Game Controller Dialogbox zeigt den Name des Lenkrades mit dem Staus OK an.

2. Im Control Panel Eigenschaften auswahlen, um das Lenkrad zu konfigurieren:

3. Gerätest: Zum Testen und Visualisieren der Buttons, des D-Pad und der 3 Achten (Lenken, Bremse und Gaspedal).

4. Test Force-Effekte: Testen der 8 Force-Effekte und zum konfigurierten der Force Feedback-Einstellungen (drei mögliche Einstellungen: 0 bis 150% ; Force Feedback-Effekte: Vollständig, statisch und dynamisch).

FORTGESCHRITTENE FUNKTIONEN AUF PC

Lenkad kalibrieren

Bei einer USB Verbindung wird der Lenker automatisch kalibriert (dieser Vorgang bewegt den Lenker). Die Pedale kalibrieren sich nach mehrmaligem Betätigten automatisch.

Auswahl "Einzeln" (Dreiachsig) ODER "Kombiniert" (Zweiachsig) Beschleunigung-/Bremsmodus

Voreingestellt ist der "Einzel" dreiachsige Modus für Bremsen und Beschleunigen. Das heißt, das Gas- und Bremspedal auf jeweils unabhängigen Bewegungsachsen operieren und damit hochste Prazision in Rennspielungen untersuen.

Fall der dreiachsige Modus von Ihrem Spiel nicht untersucht wird, Funktionieren die Gapedale nicht richtig. Dannitte das Spiel beenden und den "Kombinationsmodus" (Zweiachsig) auswahlen.

Um diesen Modus zu aktivieren, gleichzeitig die Beschleunigungs-/Brems-Kontrollen (7) und den Force Button (6) drücken.

Um in den dreiachsigen Modus ("Einzel") zurückzukehren, wiederholen der gleichen Prozedur.

Achtung:

• wenn Sie den "Kombinationsmodus" (Zweiachsig) auswahlen, wird die LED für eine Sekunden rot blinken (Lenker = "X" Achse, Beschleunigung und Bremse = "RZ" Achse).
• Wenn Sie den "Einzelmodus" (Dreiachsig) auswahlen wird die LED für eineugekunden grün blinking (Lenker = X" Achse, Beschleunigung = "RZ" Achse und Bremse = "Y" Achse).

Aktivieren/Deaktivieren der Zentrierungs-Funktion

Lenkrad-Zentrierung ist in den Voreinstellungen aktiviert.

Um die Zentriierung zu aktivieren/deaktivieren, den Force-Button (6) drücken.

Die meisten aktuellen Spielene haben ihren eigenen Zentrierungsmodus.

Es ist daher angeraten die Zentrierungs-Funktion zu deaktivieren (in den meisten Fällen) und diese durch das Spiel durchfuhren zu lassen. Die Force Feedback Effekte haben dann eine bessere Qualität. Ein aktivierter Zentierungsmodus ist sinnvoll in Spieler, die keine Force Feedback Effekte unterstützen aufweisen.

Achtung:

• Zentriierung ist aktiviert: LED ist Rot (Voreingestellt auf dem PC).
• Zentrierung ist deaktiviert: LED ist Grün (empfohlener Modus auf dem PC).

INSTALLATION FÜR PLAYSTATION 2

Anschluß des Lenkrads

1. Schalten Sie die Konsole aus bevor Sie das Lenkrad anschließen.
2. Konsolentstecker (12) mit Port 1 der Konsole verbinden und den USB-Stecker (13) in den oberen USB-Port stecken (unbedingt diese Reihenfolge beachten).
3. Konsole einschalten. Das Lenkrad kalibriert sich automatisch (dieser Vorgang bewegt den Lenkradkranz) und die LED (2) leuchtet rot um den aktivierten Force Feedback Modus anzuzeigen.

Und schon können Sie loslegen!

FORTGESCHRITTENE FUNKTIONEN Auf DER PLAYSTATION 2

Konfigurieren des Lenkrads

Voreingestellt arbeiten die Gas- und Brems-Kontrollen im Dreiachsenmodus ("Separat"), d. h. Brems- und Gaspedal arbeiten auf unabhängigen Achen.

Der dreiachsige Modus verbessert die Prazision in Rennen.

Sie konnen aber auch den "Kombiniert" Zweiachsenmodus einstellen.

Um diesen Modus zu aktivieren, gleichzeitig die Beschleunigungs-/Brems-Kontrollen (7) und den Force Button (6) drücken.

Um in den dreiachsigen Modus ("Einzel") zurückzukehren, wiederholen der gleichen Prozedur.

Achtung:

• wenn Sie den "Kombinationsmodus" (Zweiachsig) auswahlen, wird die LED für einige Sekunden rot blinken (Lenker = "X" Achse, Beschleunigung und Bremse = "RZ" Achse).
• Wenn Sie den "Einzelmodus" (Dreiachsig) auswahlen wird die LED für eineugekunden grün blinken (Lenker = X" Achse, Beschleunigung = "RZ" Achse und Bremse = "Y" Achse).

Um die Konfiguration der anderen Button zuändern, gehen Sieitte in die "Gamepad Control Options" Ihres Spiels.

Force Feedback einstellen

Auf der PlayStation 2 verfügt der Lenker über drei Force Feedback Modi = Power, Medium oder Aus.

Den Force-Button (6) drücken, um von einem Modus zum anderen zu schalten.

Hinweis:

• Power Force Feedback Modus: LED ist Rot (voreingestellt).
• Medium Force Feedback Modus: LED ist Orange.
• Force Feedback AUS: LED ist Grün.

"Inverse Sequentielle Schaltebeil" Funktion

In den beiden Spielena sind die Schaltfunktionen (1) den L2, R2-Buttons standardmäßig zugewiesen.

"Inverse Sequentielle Schalthebel" Funktion erlaubt Ohnen das Zuweisen der Funktionen direkt auf die beiden digitalen Schalthebel (1) in wirklich allen Spielien.

Um vom "Normalen Sequentielle Schalthebel" Modus zum "Inverse Sequentielle Schalthebel" Modus umzuschalten, drücken Sie gleichzeitig die Buttons L1 + R1 und Force-Button (6).

Achtung: Folgen Sie den gleichen Schritten um in den „normalen“ Modus zurückzukehren.

Normale Sequentielle Schalthebel Funktion

Inverse Sequentielle Schalthebel Funktion

Achtung:

Inversive Sequentielle Schaltebel Funktion: LED blinkt für einige Sekunden rot.

Normale Sequentielle Schalthebel Funktion: LED blinkt für eine Sekunden grün.

Precision Drive-Modus

Der Precision Drive-Modus (präzises Fahren) wurde im Hinblick auf die Verbesserung ihrer Leistung im Spiel entwickelt.

Je nach Spiel hält Ohnen dieser Modus ihre Bestzeiten zu schlagen (und die ihrer Mitspieler) oder auch komplizierte Kurse erfolgreich zu meinern.

Dieser neue Exklusivmodus berechnet und verteil die verschiedene Vergleichspunkte, welche einen Lenkeinschlag im Spiel bestimmen, neu, ohne darauf tote Winkel zu erzeugen (wie es weitere andere Lenkrader mit Empfindlichkeitseinstellung machen).

Wie effektiv und entsprechend dieser Modus ist, hangt von dem Spiel und dem Rennkurs ab. In thisem Modus ist das Lenkrad sehr sensibel und erlaubt Ohnen wichtere Powerslides ohne darauf an Geschwindigkeit zu verlieren - zum Beispiel in Rallyes mit Haarnadelkurven.

In Spieler, in denen die Lenkadreaktionen sehr feinfühlig zu handhaben sind (z. B. F1 Racing) werden Sie ebenfalls mit Vergnügen auf diesen Modus zurückgreifen.

Wir empfehlen die Nutzung desses Modus im Hinblick auf maximale Effektivität.

Um in den Precision Drive-Modus zu gelangen, drücken Sie gleichzeitig die zwei Schalthebel (1) und das D-Pad (4). Den gleichen Vorgang wiederholen, um in den normalen Fahrmodus zurückzukehren.

Achtung:

• Wenn der Precision Drive-Modus aktiv ist, blinkt die LED kontinuierlich.
• Bei inaktiven Precision Drive-Modus blinkt die LED nicht.

TROUBLESHOOTING

• Mein Lenkrad Funktioniert nicht richtig oder scheint nicht richtig kalibriert zu sein. Konsole oder PC ausschalten. Dann Lenker abklemmen und alle Kabel (inkl. Pedale) erneut verbinden. Gerät wieder einschalten und das Spiel erneut starten.
• Der Lenkrad bewegt sich von selbst im Spiel. Dies ist die normale Zentrierungs-Funktion in manchen Spielien. Um die Bewegungen zu stoppen, die Höhe am Lenkrad lassen oder die Force Feedback Intensität zuruckenheiten.
• Mein Lenkradwendet sich nach der Autokalibrierung nach einer Seite (Links oder Rechts). Dies ist in einigen Spieler normal. Das Lenkrad wird sich von selbst re-zentrierten, wenn Sie in den Setup-Optionen des Spieler als Lenker angemeldet haben.
• Auf dem PC: Das Lenkrad wird als solches erkannt, noch Funktioniert nicht im Spiel.itte Spieloptionen aufrufen, um das Lenkrad zu konfigurieren. Lesen Sie das Benutzerhandbuch des Games für weiterfuhrende Information.
• Auf dem PC: Das Pedalset Funktioniert nicht korrekt. Gameoptionen aufrufen und im Konfigurierungsmanagement das Lenkad rekonfigurierten. Falls das Problem weiter besteht, das Spiel verlassen und das Pedalset auf den „Kombinationsmodus" (Zweiachsig) schalten. Dann das Spiel erneut starten und das Lenkad als Zweiachsig rekonfigurierten.

SICHERHEITSEMPFCELUNG UND INFORMATION

• Während des Verbindens des Lenkrads mit dem PC oder der PLAYSTATION: Um inkorrekter Kalibrierung vorzubeugen, niemals am Lenkrad drehen oder die Buttons und Pedale drücken.
• Wenn langere Zeit nicht in Gebrauch und um Strom zu sparen, klemmen Sie das Netzeil ab und schlieben Sie es wieder an, um wieder zuspiel.
• Ihr Lenkrad verfügbar über Force Feedback: Niemals das Lenkrad in Reichweite von Kleinkindern, speziell während der Autokalibriierung, unbeaufsichtigt setzen.

TECHNISCHER SUPPORT

Sollten Sie mit Ihrem Produkt ein Problem haben, besuchen Sieitte die Seite http://ts.thrustmaster.com und klichen Sie auf Technischer Support. Von dort aus konnen Sie auf verschiedene Hilfen zugreifen (Fragen und Antwerten (FAQ), die neuesten Versionen von Treibern und Software), die Ihnen bei der Lösung Ihres Problems helfen konnten. Falls das Probleme weiterhin besteht, konnen Sie mit dem technischen Support fur Thrustmaster Produkte in Kontakt treten ("Technischer Support"):

Per Email:

Um den technischen Supports per Email in Anspruch erhnen zu konnen, müssen Sie sich zunachst online registrierten. Mit den Informationen, die Sie uns so zukommen lassen, können die Mitarbeiter Ihr Problem Schneller lose. Klicken Sieitte auf Registriierung links auf der Seite des technischen Supports und folgen Sie den Anweisungen auf dem Bildschirm. Falls Sie bereits registriert sind, fullen Sie die Textfelder Anwendename und PaBwort aus und klien dann auf Login.

Per Telefon:

Deutschland	0180/5824763	0,12 €/Minute, Montag bis Freitag von 15 bis 18 Uhr und 19 bis 22 Uhr
Schweiz	22 567 51 20	Zum Preis eines landesweiten Telefon gesprächs, Montag bis Freitag von 13 bis 22 Uhr

GEWÄHRLEISTUNGSIFORMATION

Guillemot Corporation S.A. ("Guillemot") betiet dem Kunden ab dem Kaufdatum weltweit eine 2-jährige Garantie auf Materialschäden und Herstellungsmängel. Solle das Produkt dann während dieser zwei Jahre Schäden oder Mängel aufweisen, kontaktieren Sieitte unverzüglich den technischen Support, der Ihnen die weitere Verfahrensweise mitteilen wird. Im Falle eines technischen Defektes konnen Sie da Produkt dort, wo Sie es gekauft haben, zurückgeben (oder an die vom Technischen Support angegebene Adresse).

Im Rahmen dieser Garantie wird das defekte Produkt nach Ermessen des technischen Supports entweder repatriiert oder ersetzt. Überall wo es geltendes Recht zulässt, wird die Haftung von Guillermot und seinen Niederlassungen für das jeweilige Produkt(einschließlich für indirekte Beschäftigungen), nur soweit übernommen, als das eine Reparatur durchgeführt wird oder Ersatz geleistet wird. Die Rechte des Käufers gemäß dem geltenden Recht des jeweiligen Landes werden durch diese Garantie nicht beinflussst.

These Garantie tritt unter folgenden Umständen nicht in Kraft:

(1) Falls am Produkt etwas verändert wurde oder es geöffnet wurde, ein Schaden durch unangebrachte Nutzung, Fahrlichkeit, einen Unfall, Verschleiber oder irgendene anderen Grund verursacht wurde, der nicht im Zusammenhang mit einem Materialdefekt oder Herstellungsmangel aufgetreten ist.
(2) Im Falle der Nichtbeachtung der durch den technischen Support erteilten Anweisungen.
(3) Software, die nicht von Guillemot herausgegeben wurde, unterliegt der speziellen Garantie des jeweiligen Softwareherstellers.

COPYRIGHT

© 2005 Guillemot Corporation S.A. Alle Rechte vorbehalten. Thrustmaster® ist ein eingetragenes Warenzeichen der Guillemot Corporation S.A. PlayStation® ist ein eingetragenes Warenzeichen der Sony Computer Entertainment Inc. Microsoft® Windows® 98, 2000, Me und XP sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und/oder anderen Ländern. Alle anderen Warenzeichen und Markennamen werden herim而来kanrt und sind Eigentum ihrer jeweiligen Eigentümer. Fotos und Abbildungen nicht bindend. Inhalt, Design und Eigenschaften des Produkts können ohne Bekanntnachung geändert werden und variieren von Land zu Land.

Hinweise zum Umweltschutz

Dieises Produkt dar auf Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

FAQs, Tipps und Treiber erhalten Sie auf www.thrustmaster.com
