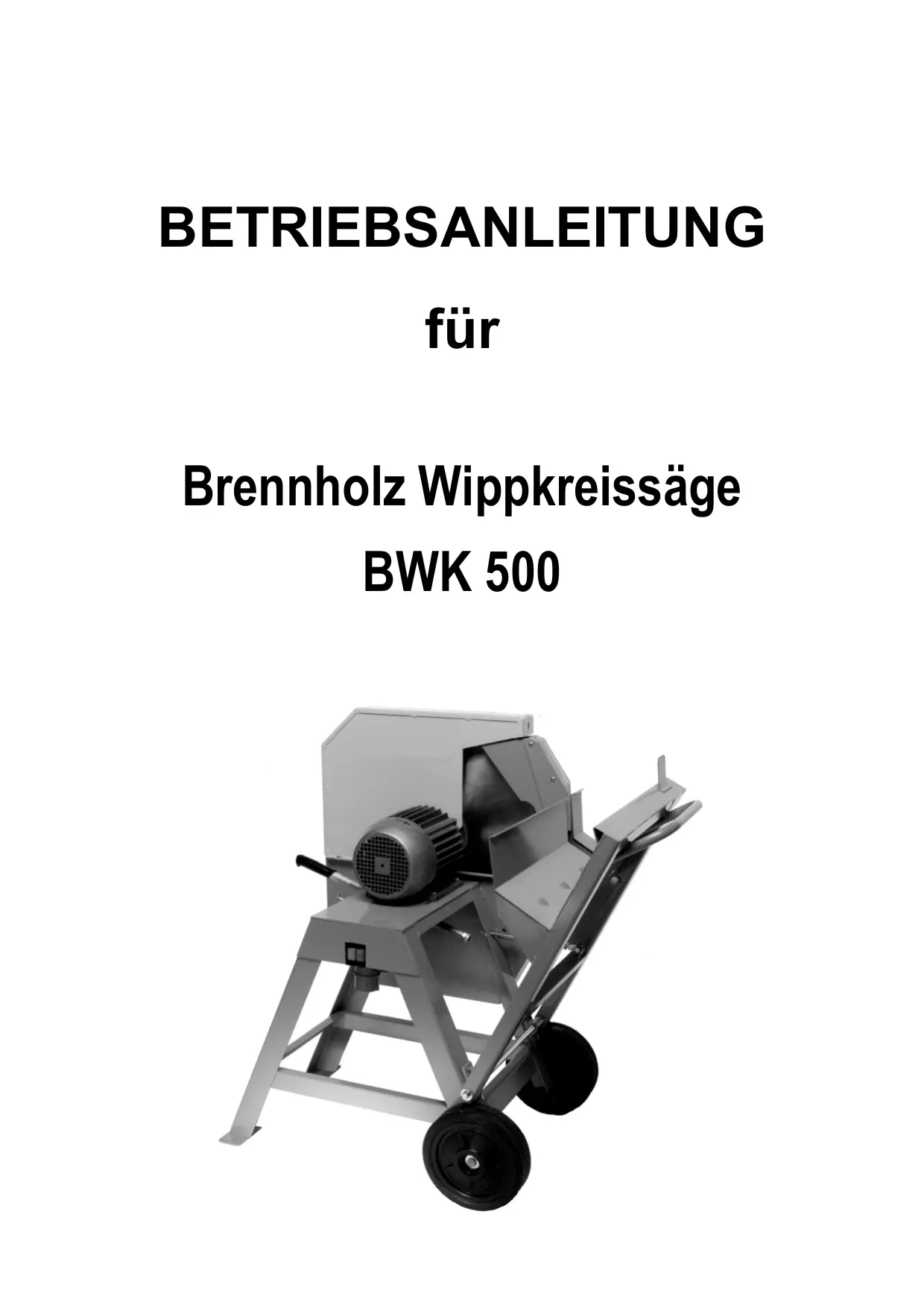

BEDIENUNGSANLEITUNG BWK 500 ATIKA

KONFORMITÄTSERKLÄRUNG

Entspruchend der EG-Richtlinie 98/37/EG

Wir

ATIKA-Maschinenfabrik Wilhelm Pollmeier GmbH & Co. Schinkelstraße 97 D-59227 Ahlen

erklären in alleiniger Verantwortung, daß das Produkt

Brennholz-Wippkreissäge BWK 500

auf das sich diese Erklärung bezieht, den einschlagigen grundlegenden Sicherheits- und Gesundheitsanforderungen der

EG-Richtlinie 98/37/EG

sowie den Anforderungen der anderen einschlagigen EG-Richtlinien

89/336/EWG und 73/23/EWG

entspricht.

Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und technische Spezifikationen herangezogen:

EN 294, EN 60204-1, EN 847-1, pr EN 1870-6, „Brennholz-Kreissägemaschinen“ Nummer der EG-Baumusterbescheinigung B-EG 2001/16

A. Pollmeier, Geschäftslituation

Anleitung für künftige Verwendungen aufbewahren.

Inhalt:

Hinweise zur Sicherheit

Restrisiken

Inbetriebnahme

Wartung und Pflege

Ersatzteile und Zubehör

Garantiebestimmungen

Technische Daten:

Wechselstromotor P_1 = 2,5kW 230V _2=2,0kW&S6-40% 2880min^-1

Schnitttiefe ca. 140 mm
Sägeblattdurchmesser 500 mm

Größe (LxBxH) 1110 x 660 x 1060 mm

Gewicht ca. 80 kg

Arbeitshöhe ca. 880 mm

Gerauschkennwerte:

DIN EN ISO 3744:1995-11 / DIN EN ISO 11201:1996-07 / ISO 7960 Anhang A: 1995-02

	Schalleistungspegel	Schalldruckpegel am Arbeitsplatz
Leerlauf	LWA=95 B(A)	LpA=87 dB(A)
Bearbeitung	LwA=108 dB(A)	LpA=101 dB(A)

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann darauf nicht zuverfällig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen konnen, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zulässigen Arbeitsplatzwerte konnen ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befährigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Bestimmungsgemäß Verwendung

Die Wippkreissäge ist ausschließlich zum Schneiden von Rundholz mit einem maximalen Durchmesser von 15,5 cm unter Verwendung von Qualitätssägeblättern nach EN 847-1 vorgesehen. Der Durchmesser des Sägeblattes darf maximal 500 mm betragen.

Die Verwendung von Sägeblättern aus HSS-Stahl (hochlegierter Schnellarbeitsstahl) ist nicht zulässig, weil dieser Stahl hart und sprende ist. Verletzungsgefahr durch Bruch des Sägeblattes und Herausschleudern von Sägeblattstücken.

Zur bestimmungsgemäßen Verwendung besteht auch die Einhaltung der vom Hersteller vorgeschreibenben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Die für den Betrieb geltenden einschlagigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und Sicherheitstechnischen Regel sind einzuhalten.

Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risikoträgt allein der Benutzer.

Eigenmächtige Veränderungen an der Säge schreiben eine Haftung des Herstellers für darauf entstehende Schäden jeder Art aus.

Die Wippkreissägearf nur von Personen über 18 Jahren genutzt,instandgesetztd und gewartet werden.

Metalteile (Nagel etc.) sind aus dem zu sagen den Holz unbedingt zu entfern.

Hinweise zur Sicherheit

Um die Brennholzkreissäge ordnungsgemäß betreiben zu konnen, ist es unumganglich sich vor der Erstinbetriebnahme des Gerätes mit der Betriebsanleitung vertraut zu machen. In der Betriebsanleitung werden auch die notwendigen Sicherheitsvorkehrungen angeführrt, die unbedingt eingehalten werden müssen!

Die Säge nur auf festem und ebenem Untergrund betreiben, d. h., er muß rutschfest, schwingungsfrei sowie kippsicher sein. Ebenso sind Stolpergebnfahren aus unmittelbarer Maschinennähe zu entfernen.

Der Stromanschluß zur Maschine, 230 V Wechselstrom muß den gültigen nationalen Bestimmungen und Richtlinien entsprechchen (z.B.: ÖVE, VDE, usw.).

Ebenso ist für ausreichende Lichtverhältnisse zu sorgen.

Die an der Säge angebrachten Schutzvorrichtungen)dürfen beim Sagen nicht entfernt werden!

Esarf nur ein Qualitatssageblatt nach prEN 847-1 mit einem Durchmesser von 500 mm verwendet werden. Rissige, stumpfe oder solche Sageblätter, die ihre Form verändert haben,)dürfen nicht verwendet werden.

Durch Nachschleifen der Verzahlung dar die Zahnhöhe maximal um 5 mm geringer werden. Bei Unterschreitungen ist das Sägeblatt auszuwechseln. Ein scharf geschliffenes Sägeblatt erhöht die Arbeitsleistung und vermindert die Rückschlaggefahr.

Die maximale Länge von Schnittgut darf 200 cm betragen. Die Mindestschnittlänge darf 20 cm nicht unterschreiben.

Schnittreste sind den Erfordernissen entsprechend von der Maschine zu entfernen, um die Sicherheit am Arbeitsplatz nicht zu beeinträchtigen.

Das gleiche gilt für Sagespane. Die Spanabführung muß frei gehalten werden.

Esarf nur Holz mit einem maximalen Durchmesser von 15,5 cm geschritten werden, um den gefährlichen Wendeschnitt auszuschreiben.

Reisigbündel)durfen nur geschritten werden, wenn sie beidseitig des Schneidbereiches gebunden sind.

Es ist davon zu sorgen, daß abgeschnittene Stücke nicht vom Zahnkranz des Sageblattes erfasst und weggeschleudert werden können.

Sie dürfen in der Nähe des Sägeblattes nicht mit der Hand entfernt werden.

Fahrbare Kreissägen müssen während des Betriebes gegen Weiterfahren geschichert werden.

Kreissägen dürfen nur bei stillstehendem und abgedecktem Sägeblatt befindert werden.

Die Anweisungen bezüglich Betrieb, Montage, Wartung, Reparatur, Störungen und dgl. sind unbedingt einzuhalten, um Gefahren auszuschreiben und Beschädigungen zu vermeiden. Darüber hinaus * d ufen die Maschinen nur von Personen bedient, gewartet und instandgesetzt werden, die hiermit vertraut und 上 ber die Gefahren unterrichtet worden sind.

Die einschlagigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten Sicherheitstechnischen, arbeitsmedizinischen Regeln sind einzuhalten.

Personen unter 18 Jahren dürfen nicht an Brennholzkreissägen beschäftigt werden.

Beim Arbeiten mit der Brennholzkreissäge sind Gehörschutz, Schutzbrille, enganliegende Kleidung sowie Sicherheitsschuhe zu tragen.

Vor dem Verlassen des Arbeitsplatzes ist das Gerät stets auszuschalten und der Netzstecker zuziehen. Gleiches gilt bei Reparatur- und Instandsetzungsarbeiten, sowie beim Sägeblattwechsel, bei der Beseitigung von Störungen und beim Entfernen eingeklemmter Splitter. Bevor diese Arbeiten durchgeführt werden, muß das Sägeblatt zum Stillstand gekommen sein.

Die Säge darf wegen fehlender Absaugvorrichtung nur im Freien betrieben werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung konnenriotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszeck bestimmten Konstruktion noch Restrisiken bestehen:

• Verletzungsgefahr der Finger und Höhe durch das Werkzeug (Sägeblatt) oder Werkstück bei unsachgemäßer Handhabung
• Verletzung durch weggeschleuderte Werkstückteile
• Bruch und Herausschleudern des Sägeblattes
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäß Elektro-Anschlußleitungen
• Berührung spannungsfuhrender Teile bei geöffneten elektrischen Bauteilen
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz

Desweiteren können betrz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Hinweise zur Sicherheit“ und die Hinweise bei der „Inbetriebnahme“ sowie die Betriebsanweisung insgesamt beachtet werden.

INBETRIEBNAHME

Die Brennholzkreissäge ist mit einem Wechselstrommotor ausgerüstet und an die entsprechende und vorschäftsmäßige Steckdose anzuschreiben. Dabei sind folgende Punkte zu beachten:

• Kabelquerschnitt mind. 2,5 ~mm^2
  Die Kabelveränderung sollte 15 m nicht überschreiben und muß ebenfalls 2,5 mm² Kabelquerschnitt aufweisen. Die Veränderung muß unbedingt vollständig abgerollt werden
• Absicherung der Zuleitung: 16 Ampere träge
• Der Schalter ist mit einer Nullspannungsauslösung ausgestellt. Diese soll verhindern, daß nach Spannungsausfall (Wackelkontakt in der Netzleitung, durchgebrannte Sicherung, unbeabsichtigtes Ziehen des Netzsteckers, usw.) die Kreissäge selbstätig wieder anlauft. Durch die Nullspannungsauslösung muß die Kreissäge nach Spannungsausfall durch Betätigung des Einschalters erneut eingeschaltet werden
• Arbeiten an der Elektrischen Anlage)dürfen nur von einem anerkannten Fachmann durchgeführt werden!

Die Säge ist mittels Stecker an das Stromnetz anzuschreiben.

Einschalten

Schalten Sie den Motor mittels grünem Taster an der Schalter-Stecker-Kombination ein

Ausschalten

Schalten Sie den Motor mittels rotem Taster aus. Der Motor wird mittels eingebautere elektronischer Bremse innerhalb von ca. 10 Sekunden zum Stillstand gebracht.

ACHTUNG !!!

WÄHREND UND KURZ NACH DER BREMSZEIT BRUMMT DER MOTOR. IN DIESER PHASE DARF DER SCHALTER KEINESFALLS BETÄTTGT WERDEN. (WEDER EIN- NOCH AUSSCHALTEN). ERST NACH VERSTUMMEN DES BRUMMTONES DARF DER MOTOR WIEDER EINGESCHALTET WERDEN. DIE MASCHINE NICT HÄUFIGER ALS 6 x PRO STUNDE EIN- UND AUSSCHALTEN.

Funktions- und Arbeitschinweise

Zum Sägen wird das Holz in die Wippe eingelegt. Das abzusägende Stück Holz liegt bzw. in der rechten Häufe der Wippe. Der Sägevorgang erfolgt durch die Bewegung der Wippe gegenüber das Sägeblatt. Durch die in der Wippe angebrachten Widerhaken wird das Holzstück während des Sägens am Verdrehen gehindert. Nach Beendigung des Sägevorgangs wird die Wippe durch selbstätigten Federdruck wieder in Ruhestellung gebracht. In Ruhestellung ist das Sägeblatt an den Schneidezahnen und am Umfang vollkommen verdeckt. Wenn ein selbstätigter Rückholdruck der Wippe nicht mehr erfolgt, weil die Feder ausgeleiert oder gebrochen ist, muß das Sägen mit der Maschine bis zur Reparatur oder Auswechseln der Feder unterbleiben.

ACHTUNG !!!

DIE KREISSÄGE DARF NICT ZWECKENTFREMDET UND NUR BESTIMMUNGSGEMÄB VERWENDET WERDEN!

Sägeblattwechsel

• Stromzufuhr unterbrechen (Ziehen des Netzsteckers aus der Steckdose)
• Obere Schutzhaube entfernen (durch lösen von 4 Befestigungsschrauben)
  Sägeblatt mittels Haltestift fixieren
• Spannschraube und Spannflansch offen
  Sägeblatt wechseln - Zahnstellung Richtung Bedienperson
  Sägeblatt mittels Haltestift fixieren
• Spannschraube und Spannflansch befestigen
• ACHTUNG: HALTESTIFT UNBEDINGT WIEDER ENTFERNEN!
• Obere Schutzhaube wieder montieren

Mögliche Störungen und deren Beseitigung

Störungen	Mögliche Ursache	Beseitigung
Gerät lauft nicht an, obwohl Eingeschaltet wurde	- Stromausfall - Thermoschutz hat ausgelöst - Nullspannungsauslöser wirksam	- event. Sicherung wechseln - Nach Abkühlzeit wieder einschalten
Unbefriedigende Schnittleistung Bremsspuren am Sägeblatt Starke Motorerwärzung	- Sägeblatt stumpf - Motor ist überlastet - Zuleitung zu lange - Kabelquerschnitt zu gering	- Sägeblatt schären und schrängen - Sicherung und Zuleitung überprüfen - Kühlpausen einlagen
Bremswirkung reicht nicht aus	Verschiedene Ursachen möglich	Nur von einer Fachkraft oder vom Hersteller instandsetzen setzen

ACHTUNG !!!

BENUTZUNGSVERBOT DER KREISSÄGE BEI AUSFALL ODER

DEFEKT DER MOTORBREMSE!

WARTUNG UND PFLEGE

Bei allen Wartungs- und Pflegearbeiten ist vorher der Netzstecker zuziehen.

Die Pflege und Wartung des Gerätes zur Erhaltung seiner Funktionsfähigkeit ist sehr einfach, aber wichtig. Damit alle beweglichen Teile der Brennholz-Wippkreissäge leichtgangig bleiben, genugt es, diese hin und wieder leicht zu ölen. Stumpfe Sägeblätter)dürfen nicht benutzt werden (Sägeblätter schleifen und schranken halten oder erneuern).

Die Kuhlrippen des Motors sind bei starker Verschmutzung zu reinigen (Motor wird sonst zu warm).

Die Aufnahme der Wippe muß öffers gesäubert werden um Harzrückstände zu entfernen.

ERSATZTEILLISTE

Ersatzteilliste siehe Seite 8, 9

GARANTIEBESTIMMUNGEN

Wir übernehmen 12 Monate Garantie ab Lieferung der Maschine und bzw. zur Mängel, die durch Material- bzw. Fabrikationsfehler aufgetreten sind.

Für Schäden, die durch unsachgemäße Behandlung bzw. Nichtbeachtung der Betriebsanleitung sowie bei baulichen Veränderungen an der Maschine entstehen sind Garantieansprüche ausgeschlossen.

Fehlerhafte Teile sind unserem Werk Porto- bzw. frachtfrei einzuschicken, und die Entscheidung für kostenlose Ersatzlieferung obliegt dem Hersteller.

Anfallende Garantiarbeiten werden von uns ausgeführrt. Es besteht unserer ausdrücklichen Genehmigung, die Behebung des Schadens von einer anderen Firma vornehmen zu halten.

Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.

Durch Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert!

ÄNDERUNGEN, DIE DEM TECHNISCHEN FORTSCHRITT DIENEN, BEHALTEN WIR UNS VOR!

C

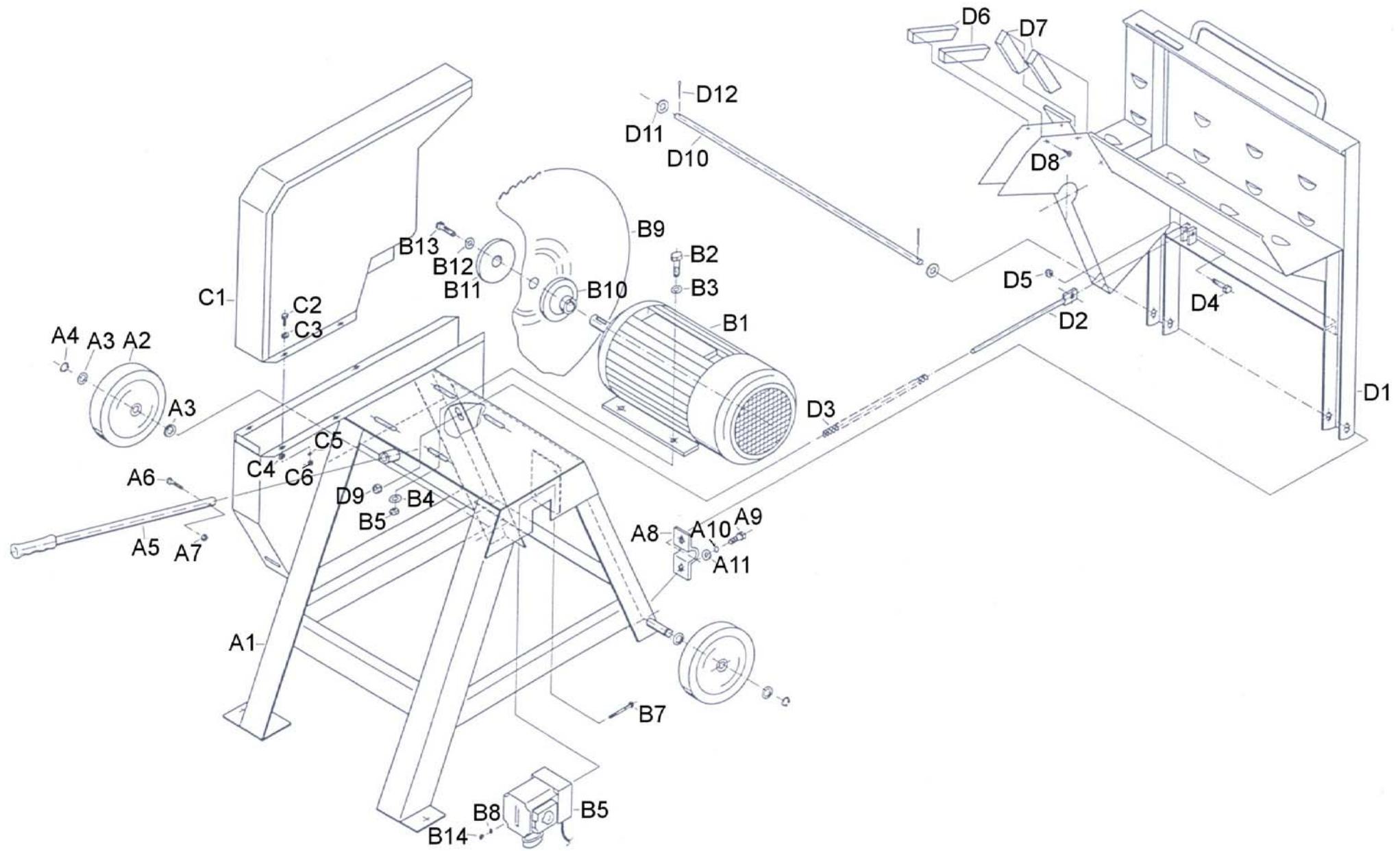

Position	Ersatzmittel-Nr.	Bezeichnung
A1	360910	Rahmen
A2	360911	Rad
A3	391640	Scheibe für 20 mm Welle
A4	392005	Sicherungssring für 20 mm Welle
A5	360912	Fahrbügel
A6	390004	Sechskantschraube M 6 x 35
A7	391028	Sechskantmutter M6, selbstsichernd
A8	360913	Halterung für Wippteil
A9	390074	Sechskantschraube M 8 x 25
A10	391914	Federring A 8
A11	391644	Scheibe A 8,4
B1	360934	Kreissägenmotor
B2	390113	Sechskantschraube M 10 x 30
B3	391670	Scheibe A 10,5
B4	391915	Federring A 10
B5	391011	Sechskantmutter M 10
B6	360935	Schalter-Stecker-Kombination (SSK)
B7	390185	Sechskantschraube M 5 x 60
B8	391672	Scheibe A 5,3
B9	360936	Sägeblatt
B10	360917	Vorderer Sägeblattflansch
B11	360918	Hinterer Sägeblattflansch
B12	360928	Scheibe für Sägeblattflansch
B13	360929	Spannschraube M 12 x 55
B14	391022	Sechskantmutter M 5
C1	360919	Schutzhaube
C2	390083	Schaube M 6 x 16
C3	391645	Scheibe A 6,4 Außen-Ø 18
C4	391643	Scheibe A 6,4
C5	391913	Federring A 6
C6	391021	Sechskantmutter M 6
D1	360920	Wippteil
D2	360921	Verbindungsstange
D3	360922	Zugfeder
D4	390090	Sechskantschraube M 8 x 35
D5	391037	Sechskantmutter M 8, selbstichernd
D6	360923	Holzeinlage
D7	360924	Holzeinlage
D8	390112	Holzschraube M 3 x 10
D9	391038	Sechskantmutter M 10, selbstichernd
D10	360925	Führungsstange
D11	391641	Scheibe A 15,5
D12	392206	Splint Ø 4 x 32
