BEDIENUNGSANLEITUNG SUB 800A DYNACORD
BEDIENUNGSCANLEITUNG
OWNER'S MANUAL
MODE D'EMPLOI


SUB 800A
ACTIVE 15" SUBWOOFER 800W
INHALTSVERZEICHNIS
Wichtige Sicherheits- und Servicehinweise 3
Beschreibung 4
Auspacken und Garantie. 4
Austellen und Anschlieben 4
Quickstart 5
Bedienelemente 6
Input L/Mono, Input R 6
Parallel Outputs L/R 6

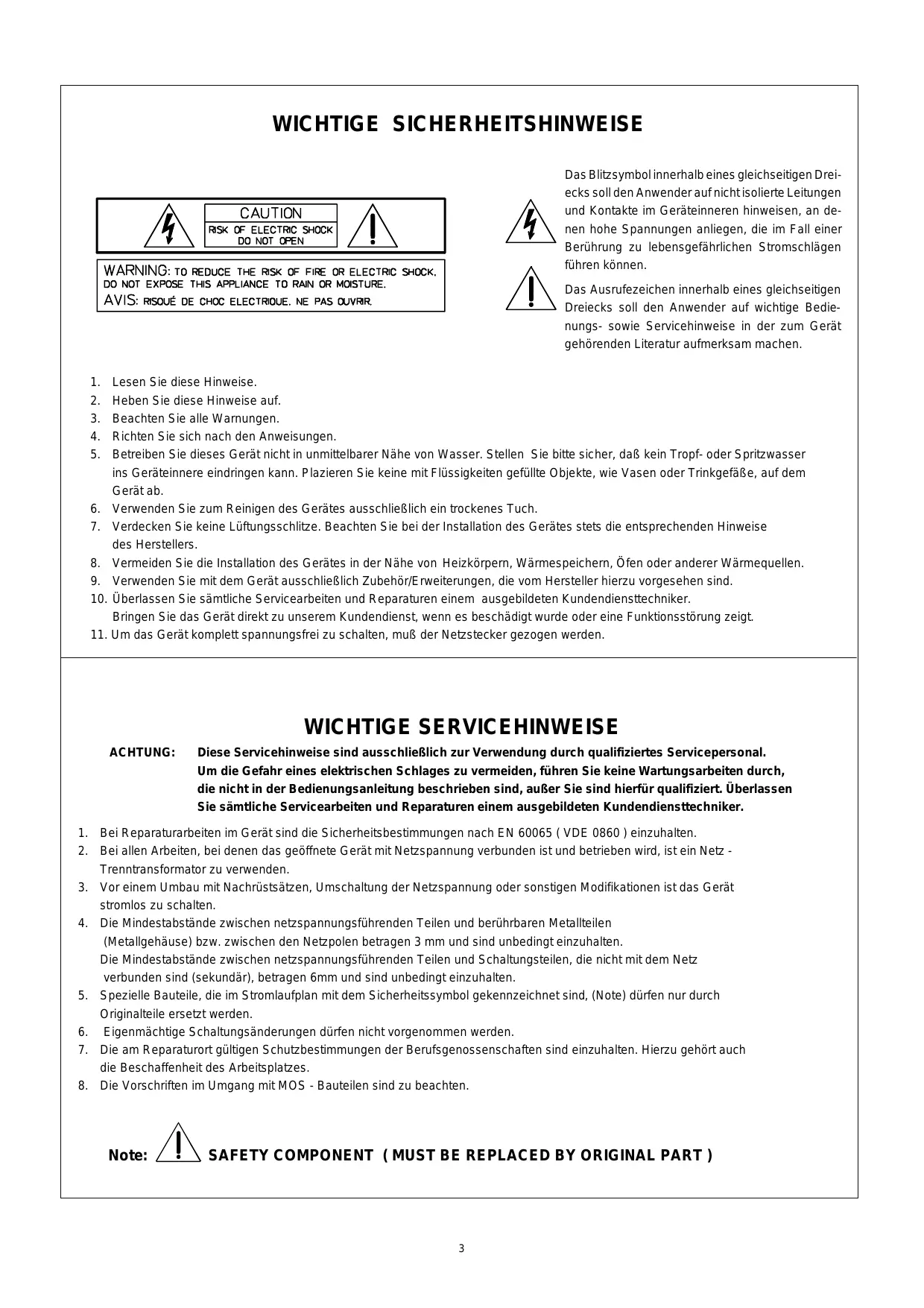

WICHTIGE SICHERHEITSHINWEISE

WARNING: TO REDUCE THE RISK OF EIRE OR ELECTRIC SHOCK
Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlagen führen können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehörenden Literatur aufmerksam machen.
- Lesen Sie diese Hinweise.
- Hebien Sie diese Hinweise auf.
- Beachen Sie alle Warnungen.
- Richten Sie sich nach den Anweisungen.
- Betreiben Sie desses Gerät nicht in unmittelbarer Höhe von Wasser. Stellen Sieitte sichere, daß kein Tropf- oder Spritzwasser ins Geräteinnere eindringen kann. Plazieren Sie keine mit Flüssigkeiten gefüllte Objekte, wie Vasen oder Trinkgebung, auf dem Gerät ab.
- Verwenden Sie zum Reinigen des Gerätes ausschließlich ein trockenes Tuch.
- Verdecken Sie keine Lufungsschlitze. Beachten Sie bei der Installation des Gerätes stets die entsprechenden Hinweise des Herstellers.
- Vermeiden Sie die Installation des Gerätes in der Höhe von Heizkorpern, Wärmespeichern, Öfen oder anderer Wärmequellen.
- Verwenden Sie mit dem Gerat ausschließlich Zubehör/Erweiterungen, die vom Hersteller hierzu vorgesehen sind.
- Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker. Bringen Sie das Gerät direkt zu unseren Kundendienst, wenn es beschädigt wurde oder eine Funktionstörung zeigt.
- Um das Gerät komplett spannungsfrei zu schalten, muß der Netzstecker gezogen werden.
WICHTIGE SERVICEHINWEISE
ACHTUNG: These Servicehinweise sind ausschließlich zur Verwendung durch qualifiziertes Servicepersonal. Um die Gefahr eines elektrischen Schlages zu vermeiden, führen Sie keine Wartungsarbeiten durch, die nicht in der Bedienungsanleitung beschrieben sind, außer Sie sind hierfür qualifiziert. Überlassen Sie sãmtliche Servicearbeiten und Reparaturen einem ausgebildeten Kundendiensttechniker.
- Bei Reparaturarbeiten im Gerät sind die Sicherheitsbestimmungen nach EN 60065 (VDE 0860) einzuhalten.
- Bei allen Arbeiten, bei denen das geöffnete Gerät mit Netzspannung verbunden ist und betrieben wird, ist ein Netz - Trenntransformator zu verwenden.
- Vor einem Umbau mit Nachrustsätzen, Umschaltung der Netzspannung oder sonstigen Modifikationen ist das Geräst stromlos zu schalten.
- Die Mindestabstände zwischen netzspannungsführenden Teilen und berührbaren Metallteilen (Metallgehause) bzw. zwischen den Netzpolen betragen 3 mm und sind unbedingt einzuhalten. Die Mindestabstände zwischen netzspannungsführenden Teilen und Schaltungsteilen, die nicht mit dem Netz verbunden sind (sekundär), betragen 6mm und sind unbedingt einzuhalten.
- Spezielle Bauteile, die im Stromlaufplan mit dem Sicherheitssymbol gekennzeichnet sind, (Note))duren nur durch Originalteile ersetzt werden.
- Eigenmächtige Schaltungsänderungen * dürfen nicht vorgenommen werden .
- Die am Reparaturort gultigen Schutzbestimmungen der Berufsgenossenschaften sind einzuhalten. Hierzu gehört auch die Beschaffenheit des Arbeitsplatzes.
- Die Vorschriften im Umgang mit MOS - Bauteilen sind zu beachten.
Note: SAFETY COMPONENT (MUST BE REPLACED BY ORIGINAL PART)
Herzlichen Glückwunsch! Sie haben sich mit dem SUB 800A von DYNACORD für einen aktiven Subwoofer modernster Technologie entschieden.

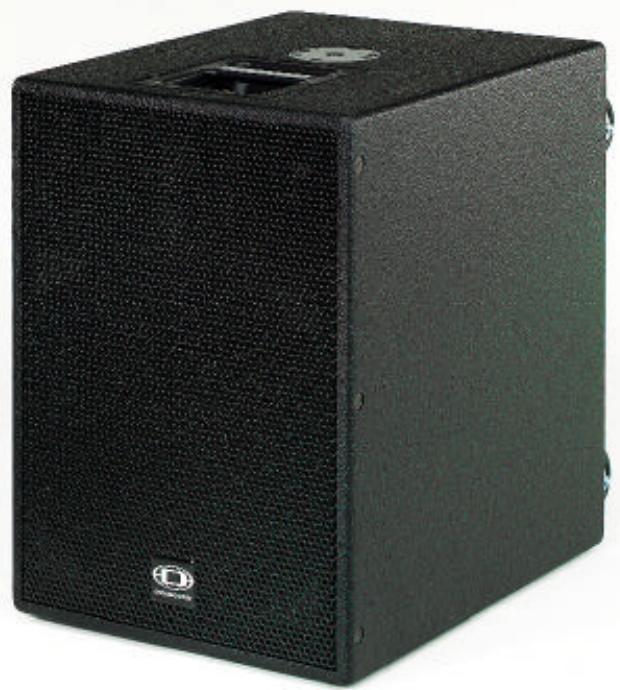

Der aktive 15" Subwoofer SUB 800A mit integrierter 800W-Leistungsendstufe wurde speziell zur Unterstützung des Bassfundaments von professionellen Fullrange -und Mehrweg- Kabinetten entwickelt. Mit dem SUB 800A kann darauf über die integrierte elektronische Frequenzwichte sehr ein aktives Stereo-Mehrwegsystem aufgebaut werden. Das Stereo-Signal für die Mittel-Hochtonkabinette stehen dazu an den MID-HIGH Ausgängen des SUB 800A zur Verfügung. Ebenso sind alle Anschlussmöglichkeiten zur Verwendung als aktiver Mono-Subwoofer im aktiven 2-Weg oder "add-on Betrieb" vorgesehen.
Der SUB 800A ist aus Mediapan gefertigt und mit einem hochbelastbaren Electro-Voice DL15Y Woofer ausgerüstet. Er widersteth härtesten Anforderungen bei Transport und Einsatz. Alle Eingangs- und Ausgangssignale werden über professionelle XLR-Buchsen geführt. Die Eingänge können zusätzlich auch über Klinkenstecker angeschlossen werden.
Die eingebaute 800W-High-Efficiency Endstufe ist in allen Belangen optimal auf den DL15Y Woofer abgestimmt. Dadurch wird ein Höchstmaß an Dynamik und Audio-Performance erzielt und gleichzeitig sichergestellt, dass der DL15Y Woofer immer im optimalen Arbeitsbereich betrieben wird. Das Einhalten dieser Betriebsgrenzen wird durch vielfältige Schutzschaltungen, wie TBC, DC/HF-Protection, Audio-Limiter, Back-EMF Protection und Thermal Protection, zusammen überwacht. Dadurch hält der SUB 800A auch den extremsten Anforderungen unter umgültigsten Bedingungen stand. Der SUB 800A eignet sich deshalb entsprechens auch für vielfältigste Rental-Business-Anwendungen. Durch die "Class H-High-Efficiency-Technik" der Endstufe wird im Vergleich zum normalen Class AB Betrieb erheblich weniger Verlustleistung erzeugt, wodurch sich die thermische Belastung der Bauteile merklich reduziert. Auf die Verwendung von Lüftern zur Einhaltung der thermischen Grenzen kann durch die konsequente Realisierung der Class H-Technik und entsprechend dimensionierten Kuhlprofilen verzuchtet werden. Das Gehäuse ist mit schwarzem, extrem schlagzahem Strukturallack versiegt, ein robustes pulverbeschichtetes Stahlgitter schützt den Electro-Voice DL15Y Woofer vor mechanischer Beschädigung. Alle Bedienteile sowie die Kuhlprofil des Endstufenmoduls sind versenkt eingebaut, wodurch die empfindlichen Teile des SUB 800A auch beim Transport optimal geschützt sind. Zwei stabile Tragegriffe, vier Transporttrollen und ein eingebauter Schraubflansch für Hochständerstangen erfolgsorientierenden bequemen Transport und eine optimale,platzsparende Aufstellung zum Publikum. Durch seine vielfältigen Mänglichkeit lessst sich der SUB 800A insbesondere auch in bestehende Beschallungsanlagen mühelos integrieren.
Die entsprechenden Betriebsarten werden im Abschitt SETUP EXAMPLES erlautert.
Auspacken und Garantie
Öffnen Sie die Verpackung und entnahmen Sie den SUB 800A. Ziehen Sie die Schutzfolie von den Griffen ab. Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel und die Garantiekarte bei. Überprüfen Sieitte, ob die Garantiekarte vollständig ausgefüllt ist, Denn nur so konnen Sie etwaige Garantieansprüche geltend machen. Sie haben auf das Gerät 36 Monate Garantie, die ab dem Zeitpunkt der Aushändigung durch den Handler beginnt. Bewahren Sie zur Garantiekarte auch den Kaufbeleg auf.
Aufstellen und Anschlieben
Stellen Sie den SUB 800A möglichst mit den darauf vorgesehenen Gummifüben auf eine ebene Unterlage, so dass immer eine sichere und standfeste Arbeitslage gewährleistet ist. Kontrollieren Sie bei Anwendungen mit Hochständerstangen im SUB 800A die Stabilität des Systems. Der Kühlkörper auf der Geräterückseitearf beim Betrieb nicht abgedeckt werden. Der SUB 800A wurde ansonsten durch thermische Überlastung in den Protect-Mode schalten. Das Gerät nimmt dadurchzar keinen Schaden, aber die Wiedergabe wird bis zum Wiedereinschalten unterbrochen. Der Netzspannungseingang wird über das professionelle PowerCon Steckersystem von Neutrik und einem extra langem Netzkabel (5m) realisiert. Diese Anschlußartstellte eine absolut betriebssichere Verbindung zur Netzversorgung her. Bei größeren Systemen mit mehreren aktiven Kabinetten ist unbedingt darauf zu achten, dass nur hochwertige Netzverteiler mit ausreichender Strombelastbarkeit und entsprechender Absicherung zur Anwendung kommt.
Vor dem erstmaligen Anschlieben ans Netz stellen Sieitte sicher, dass die am Kabinett im Bereich des Netzschalters aufgedruckte Betriebsspannung der lokalen Netzspannung entspricht.
QUICKSTART

Achtung: Drehen Sie vor dem Einsatz des SUB800A oder bevor Sie ein Signal an das Gerät anschließen den LEVEL Regler immer auf Linksanschlag. Andernfalls konnten Sie bei eingeschalteter Signalquelle sehr hohen Lautstärken ausgesetzt werden.
These Quickstart-Anleitung erklärrt Aufbau und Betrieb eines SUB800A als Add-On Subwoofer mit einer PowerMate Kompaktanlage (siehe Aufbaubeispiele). Mit anderen Mixern verläuft der Betrieb sinngemäß.
- Bauen Sie Ihr PowerMate Anlage wie gewohnt auf und schreiben Sie eine Signalquelle an den Powermixer an (z.B. CD-Player oder Micro).
- Stellen Sie ihren SUB800A zwischen die Fullrange-Boxen.
- Drehen Sie den LEVEL Regler am SUB800A auf Linksanschlag und verbinden Sie das Gerät über das beigelegte PowerCon Netzkabel mit dem Stromnetz.
- Verbinden Sie die MONO OUT Buchse des PowerMate per Stereo-Klinken Kabel mit dem L/MONO INPUT des SUB800A.
- Schieber den MONO OUT Fader am PowerMate ganz nach unten.
- Schalten Sie erst den PowerMate und dann den SUB800A ein.
Sie sollen den SUB800A immer als letztes Gerät einschalten. Es kann sonst zu unerwänschen Knackgeräussen kommt.
Beim Ausschalten gehen Sie in umgekehrter Reihenfolge vor. D.h. der SUB800A wird als erstes ausgeschaltet.
- Drehen Sie den LEVEL Regler des SUB800A in Mittelstellung (0dB) und starten Sie die Wiedergabe am PowerMate.
- Nachdem Sie über die Master Fader die gewünschte Lautstärke der Fullrange Boxen eingestellt haben, können Sie mit dem MONO OUT Fader die Lautstärke des Subwoofer's einstellen.

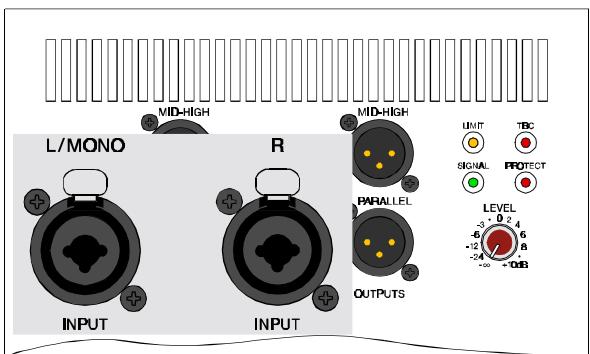

Input L/Mono, Input R
Elektronisch symmetrische Eingänge für hochpegelige Signalquellen wie Mischpult- bzw. Signalprozessorausgänge. Der Anschluß kann darauf wahlweise über Klinken- oder XLR-Stecker vorgenommen werden. Um etwaigen externen Brumm-, oder Hochfrequenzeinstreuungen vorzubeugen, sollte die Signaleinsprüfung wenn möglich symmetrisch erfolgen.
Achtung: Drehen Sie vor dem An- und Abstecken an den Eingängen den Level-Regler auf Linksanschlag. Sie bewahren dadurch ihre Umwelt und sich selbst vor eventuell auftretenden Knackgeräuschen.
Die Eingangssection des SUB800A ist auch für Mono-Sub Anwendungen ausgelegt. Dazu wird das Stereosignal an den Eingängen L und R angeschlossen. Die tiefreffen Signalanteile des linken und rechten Kanals werden darauf summiert und zur internen Endstufe weitergeleitet. Für alle anderen Anwendungsfälle wird nur der (L)/Mono Eingang verwendet. Beachten Sie hierzu auch den Absatz “SETUP EXAMPLES”.

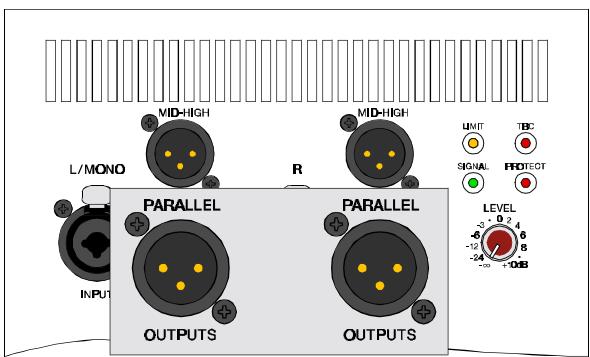

Parallel Outputs L/R
These Buchsen dieren zum "Weiterschleifen" des Eingangssignals und liegen direkt parallel zu den Eingangsbuchsen.

Über die integrierte elektronische Frenzweiche (PowerMax, 100Hz) wird das Eingangssignal im Frenzspektrum aufgeilt. Dabei werden die tieffrequenten Komponenten zur internen Endstufe weitergeleitet. Die hochfrequenten Komponenten stehen an den Mid-High Ausgängen zur Verfügung und können bei Bedarf auf externe Leistungsveränderer oder aktive Kabinette zur Mittel-, Hochtonwiedergabe weitergeleitet werden.

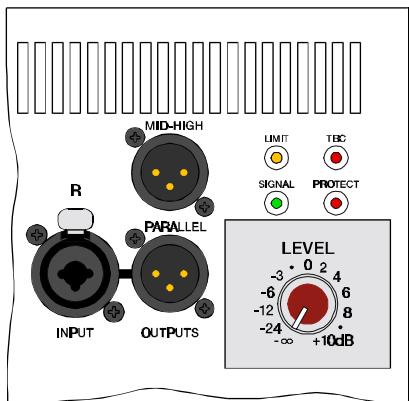

LEVEL
Mit diesen Regler stellen Sie die Lautstärke des SUB800A ein. Der Einstellbereich erstreckt sich darauf von - dB bis +10 dB mit 0dB in Mittelstellung. Die interne Endstufe lauft mit einer nominalen Eingangsempfindlichkeit von +6 dBu.

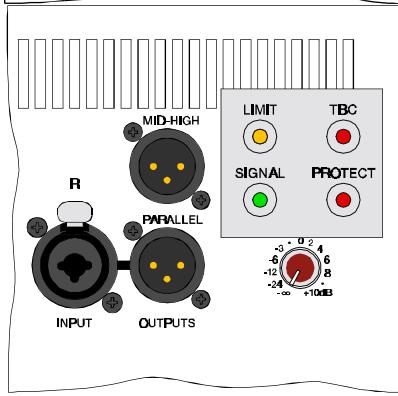

STATUS ANZEIGEN
These Anzeigen informieren über den aktuellen Zustand des Leistungsverstärkers im SUB800A.
SIGNAL zeigt, dass ein Signal am Eingang anliegt und auch wiedergegeben wird.
LIMIT zeigt beim Aufleuchten an, daß der interne Leistungsverträger aktuell im Grenzbereich der Aussteurbarkeit betrieben wird. Kurzzeitiges Aufleuchten ist unkritisch, da der Audio-Limiter im Leistungsverträger die Verzerrungen ausregelt und dadurch das Klangbild erhalten bleibt. Dauerndes Aufleuchten deutet auf eine Übersteuerung der Eingangssektion hin, die zu Klangeinbußen führen können und durch Absenkung der Lautstände vermieden werden sollente.
TBC leuchtet auf, wenn der "Thermal Brain Circuit" in der Endstufe aktiv ist. Der interne Veränderer ist in der Lage bei Dynamikspitzen

weit höhere Leistungen als die angegebene Nennleistung abzugeben. Der SUB800A ist davon mit einem TBC-Schaltkreis (Thermal Brain Circuit) ausgestattet, der das Temperaturverhalten der Laatsprecherschwingspule simuliert und bei thermischer Überlastung die dem Laatsprecher zugeführte Energie reduziert.


230V 50 - 60Hz

200 WATTS
PROTECT leuchtet dann auf, wenn eine der umfangreichen Schutzschaltungen wie Übertemperatur-, Hochfrequenz-, Gleichspannungs- oder Back-EMF-Schutzschaltung im Leistungsverträger aktiv ist. Um den Leistungsverträger vor Zerstörung zu schützen, wird darauf im Protect Mode der Laatsprecher über ein Relais abgeschalmt und der Eingangspiegel zurückgeregtelt.
Beim Einsatz des Gerätes leuchted die PROTECT LED für ca. 2 Sekunden aufleuchten. Dies ist normal und zeit, daß alle Schutzmechanismen ordnungsgemäß aktiviert sind.

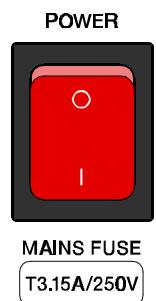

POWER Schalter
Netzschalter zum Ein- und Ausschalten des Gerätes. Der Netzschalter ist beleuch-tet, wenn der SUB800A eingeschaltet ist. Sollte der Schalter nach dem Einsatzn nicht leuchten, prüfen Sie zuerst ob das Netzkabel angesteckt ist. Ist dies der Fall und trotzdem keine Funktion vorhanden, kontaktieren Sieitte ihren Fachhändler.
Netzschierung
Die Netzsicherung des SUB800A lösst unter normalen Umständen nur bei einem Fehlerfall aus. Die Sicherung darf nur gegen eine gleichwertige Sicherung mit gleicher Strom-, Spannings- und Auslösecharakteristik getauscht werden. Sollte die Netzsicherung wiederholt durchbrennen, Kontaktieren Sieitte den Fachhändler, bei dem Sie das Gerät gekauft haben.
Netzbuchse

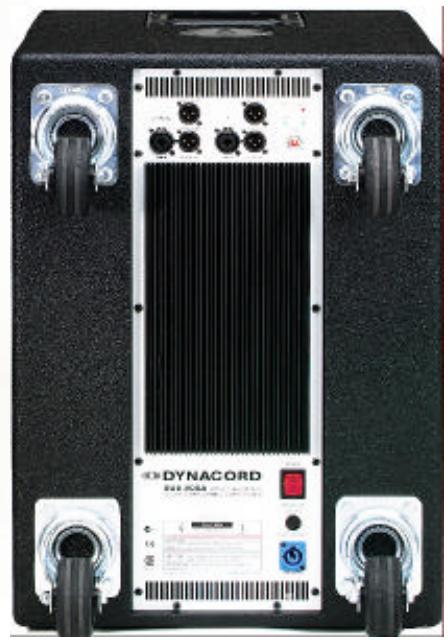

Der netzseitige Anschluß ist mit einer PowerCon-Buchse ausgeführrt. Ein passenden, 5m langes Netzkabel, ebenfalls mit PowerCon-Stecker versehen, ist im Lieferumfang enthalten.
ACHTUNG: DAS GERÄT ENTHÄLT KEINE VOM ANWENDER ZU WARTEN- DEN TEILE. SERVICE-ARBEITEN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL DURINGGEFÜHRT WERDEN.
NF-Verbindungskabel
Zum Anschluß ihrer Signalquellen sollen den Sie nach Möglichkeit symmetrisch ausgelegte Kabel mit XLR-oder Stereoklinkenstecker verwenden. Die symmetrische Verkabelung reduziert in hohem Maße Probleme durch Einstreitung von Störgeräuschen. Achten Sie auf jeder Fall auf die unter abgebildete Anschlußbelegung der Steckverbinder. Kabel aus dem DYNACORD Zubehörsortiment werden in jedem Fall dieser Belegung entsprechen.

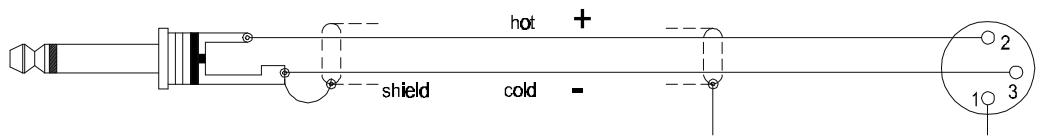

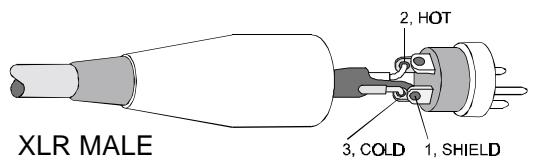

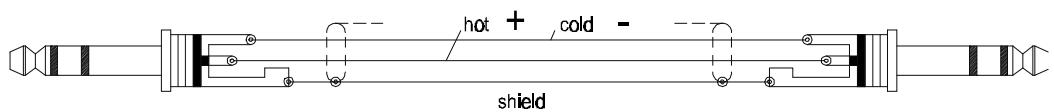

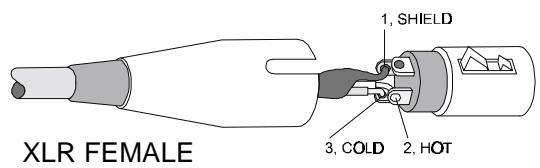

Die folgende Abbildung zeigt die wichtigsten Verbindungskabel und ihre Steckerbelegung. Eine symmetrische Verkabelung ist in jedem Fall zu bevorzugen.

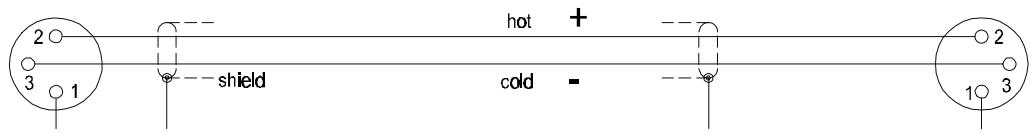

Standard XLR-Kabel

Verbindungskabel Klinke auf XLR, unsymmetrisch

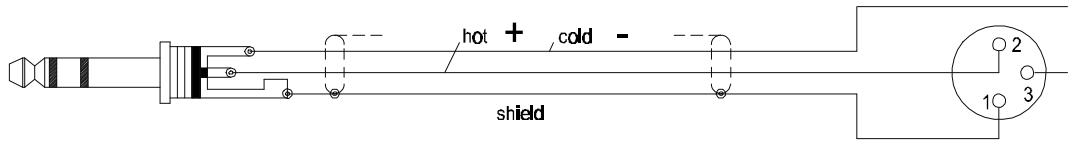

Verbindungskabel Klinke auf XLR, symmetrisch

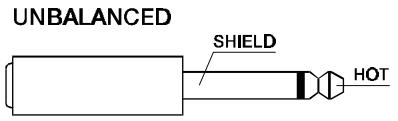

Standard Klinkenkabel, unsymmetrisch

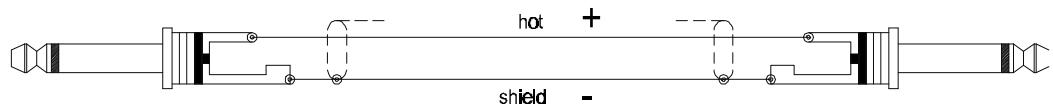

Standard Klinkenkabel, symmetrisch

Die einfachste Möglichkeit einen Powermischer mit dem SUB800A zu erweiten.
Add-On operation
Stereo 2-Weg aktiv Betrieb mit Mono Subwoofer
Bei dieser Betriebsart werden die Fullrange Boxen ausschließlich mit dem Mid/High Signal versorgt. Es können im Prinzip höhere Lautstärkepegel fahren.
Stereo 2-Weg aktiv Betrieb mit Stereo Subwoofer
Durch den zweiten SUB800A erhalten sie mehr Schalldruck im Bassbereich, in einem Voll-Stereo-Setup.
Stereo 2-Weg aktiv PA-Anlage
Erweiterung einer bestehenden Fullrange-Anlage mit zwei SUB800A zu einem Voll-Stereo-Setup.
Stereo 2-way active PA-system
PA Anlage mit aktiven Komponenten
SUB800A in Kombination mit AM12, oder anderen aktiven Kabinetten.
Das Werk leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für die Dauer von 36 Monaten ab Verkauf.
Garantieleistungen werden nur dann anerkannt, wenn gultige, d.h. vollständig ausgefüllte Garantieunterlagen vorliegen.
Von der Garantie ausgenommen sind alle Schäden, die durch falsche oder unsachgemäße Bedienung verursacht werden. Bei Fremdeingriffen oder eigenmächtigen Änderungen erlischt jeder Garantieanspruch.
EinfachAnleitung
