SUB 800A - Enceintes de subwoofer amplifiées DYNACORD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de subwoofer amplifiée (active)
Marque	DYNACORD
Modèle	SUB 800A
Dimensions (approx.)	580 x 660 x 680 mm (L x H x P)
Poids (approx.)	45 kg
Alimentation	230 V~, 50-60 Hz, 200 W (fusible T3.15A/250V)
Amplificateur	800 W (Class-H High-Efficiency)
Haut-parleur	Woofer 15" Electro-Voice DL15Y
Réponse en fréquence	Non spécifié (consulter la notice technique)
Filtre électronique	Intégré (PowerMax, 100 Hz) avec sorties Mid-High
Entrées	L/Mono, R (symétriques, XLR et jack 6,35 mm)
Sorties	Parallèles L/R, sorties Mid-High (XLR)
Indicateurs d'état	SIGNAL, LIMIT, TBC, PROTECT
Protections	TBC (Thermal Brain Circuit), DC/HF, Back-EMF, thermique, limiteur audio
Connectique secteur	Prise PowerCon avec cordon 5 m
Réglages	Niveau (LEVEL) de -∞ à +10 dB
Pieds	Pieds en caoutchouc amovibles
Grille de protection	Grille métallique robuste avec revêtement granité
Poignées	Deux poignées solides
Roulettes	Quatre roulettes intégrées
Garantie	36 mois (sous réserve de la carte de garantie dûment remplie)
Entretien	Nettoyer uniquement avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, ne pas obstruer la ventilation, débrancher avant entretien
Pièces détachées	Fusible secteur T3.15A/250V

FOIRE AUX QUESTIONS - SUB 800A DYNACORD

Comment brancher le SUB 800A en stéréo ?

Pour un fonctionnement stéréo avec un subwoofer mono, connectez la sortie MONO OUT de votre console à l'entrée L/MONO du SUB 800A. En stéréo avec deux subwoofers, utilisez les entrées L et R (un sub par canal) et réglez le niveau avec la console.

Que signifie le témoin LIMIT ?

Le témoin LIMIT s'allume lorsque l'amplificateur atteint les limites de distorsion. Un clignotement rapide est normal grâce au limiteur audio intégré. S'il reste allumé en continu, réduisez le niveau d'entrée pour éviter une saturation.

Quelle est la puissance de l'amplificateur intégré ?

L'amplificateur intégré délivre une puissance de 800 W en technologie Class-H High-Efficiency, offrant une dynamique élevée et un rendement thermique optimisé.

Comment nettoyer l'enceinte SUB 800A ?

Utilisez un chiffon sec pour dépoussiérer le boîtier et la grille. N'utilisez jamais de solvants ou de liquides, car ils pourraient endommager l'appareil ou provoquer un risque électrique.

Que faire si le fusible secteur saute ?

Débranchez l'appareil et remplacez le fusible par un modèle identique : T3.15A/250V (temps de réaction normal). Si le problème persiste, contactez votre revendeur agréé.

Comment utiliser le SUB 800A avec une console PowerMate ?

Connectez la sortie MONO OUT de la PowerMate à l'entrée L/MONO du subwoofer. Réglez le niveau LEVEL du sub à Stop (min), puis mettez la PowerMate sous tension en premier, suivie du SUB 800A. Utilisez le fader MONO OUT pour ajuster le volume du sub.

Quelle est la fréquence de coupure du filtre électronique ?

Le filtre électronique intégré PowerMax est calé à 100 Hz. Les fréquences basses sont dirigées vers l'amplificateur du subwoofer, tandis que les fréquences au-dessus de 100 Hz sont envoyées sur les sorties Mid-High pour des enceintes larges.

Comment le SUB 800A protège-t-il le wooper contre les surcharges ?

Le subwoofer intègre plusieurs protections : TBC (simulation thermique du bobinage), protection DC/HF, Back-EMF et limitateur audio. En cas de surcharge, le témoin PROTECT s'allume et le woofer est coupé temporairement.

Puis-je utiliser des câbles asymétriques avec le SUB 800A ?

Oui, vous pouvez utiliser des câbles asymétriques (jack 6,35 mm) mais il est fortement recommandé d'utiliser des câbles symétriques XLR pour éviter les interférences et le bruit.

Quelle est la durée de garantie du SUB 800A ?

La garantie constructeur est de 36 mois à compter de la date d'achat, sous réserve que la carte de garantie soit dûment remplie et retournée.

MODE D'EMPLOI SUB 800A DYNACORD

Informations de Sécurité et de Sécurité Importantes 15

Introduction. 16

Déballage et garantie 16

Installation et branchements 16

Prise en main 17

Contrôles 18

Entrée L/Mono, Entrée R. 18

Sorties parallèles L/R. 18

Indicateurs d'État 19

Interrupteur Power 19

Fusible secteur 19

Prise secteur 19

Cablage 20

Exemples de configuration 21

Caractéristiques 26

Schéma de principe 27

Dimensions 28

Garantie 32

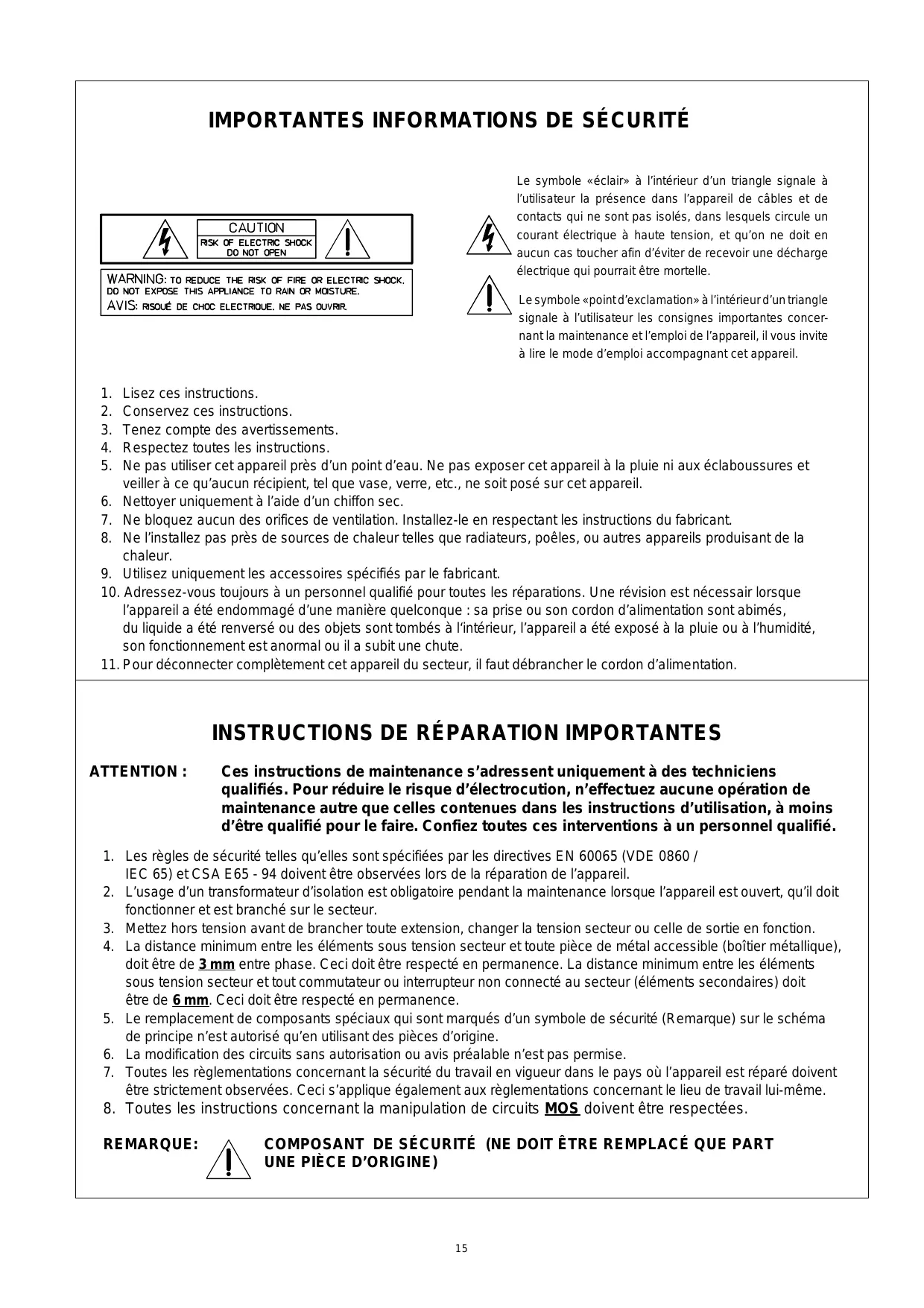

Le symbole « éclair » à l'intérieur d'un triangle signale à l'utilisateur la présence dans l'appareil de câbles et de contacts qui ne sont pas isolés, dans lesquels circule un courant électrique à haute tension, et qu'on ne doit en aucun cas toucher afin d'éviter de recevoir une décharge électrique qui pourrait être mortelle.

Le symbole «point d'exclamation» à l'intérieur d'un triangle signale à l'utilisateur les consignes importantes concernant la maintenance et l'emploi de l'appareil, il vous invite à lire le mode d'emploi accompagnant cet appareil.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte des avertissements.
4. Respectez toutes les instructions.
5. Ne pas utiliser cet appareil près d'un point d'eau. Ne pas exposer cet appareil à la pluie ni aux éclaboussures et veiller à ce qu'aucun récipient, tel que vase, verre, etc., ne soit posé sur cet appareil.
6. Nettoyer uniquement à l'aide d'un chiffon sec.
7. Ne bloquez aucun des orifices de ventilation. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas près de sources de chaleur telles que radiateurs, poêles, ou autres appareils produisant de la chaleur.
9. Utilisez uniquement les accessoires spécifiés par le fabricant.
10. Adressez-vous toujours à un personnel qualifié pour toutes les réparations. Une révision est nécessaire lorsque l'appareil a été endommagé d'une manière quelconque : sa prise ou son cordon d'alimentation sont abimés, du liquide a été renversé ou des objets sont tombés à l'intérieur, l'appareil a été exposé à la pluie ou à l'humidité, son fonctionnement est anormal ou il a subi une chute.
11. Pour déconnecter complètement cet appareil du secteur, il faut débrancher le cordon d'alimentation.

Instructions de réparation importantes

ATTENTION: Ces instructions de maintenance s'adressent uniquement à des techniciens qualifiés. Pour réduire le risque d'électrocution, n'effectuez aucune opération de maintenance autre que celles contenues dans les instructions d'utilisation, à moins d'être qualifié pour le faire. Confiez toutes ces interventions à un personnel qualifié.

1. Les règles de sécurité telles qu'elles sont spécifiées par les directives EN 60065 (VDE 0860 / IEC 65) et CSA E65 - 94 doivent être observées lors de la réparation de l'appareil.
2. L'usage d'un transformateur d'isolation est obligatoire pendant la maintenance lorsque l'appareil est ouvert, qu'il doit fonctionner et est branché sur le secteur.
3. Mettez hors tension avant de brancher toute extension, changer la tension secteur ou celle de sortie en fonction.
4. La distance minimum entre les éléments sous tension secteur et toute pièce de métal accessible (boîtier métallique), doit être de 3 mm entre phase. Ceci doit être respecté en permanence. La distance minimum entre les éléments sous tension secteur et tout commutateur ou interrupteur non connecté au secteur (éléments secondaires) doit être de 6 mm. Ceci doit être respecté en permanence.
5. Le remplacement de composants spéciaux qui sont marqués d'un symbole de sécurité (Remarque) sur le schéma de principe n'est autorisé qu'en utilisant des pièces d'origine.
6. La modification des circuits sans autorisation ou avis préalable n'est pas permise.
7. Toutes les règlementations concernant la sécurité du travail en vigueur dans le pays où l'appareil est réparé doivent être strictement observées. Ceci s'applique également aux règlementations concernant le lieu de travail lui-même.
8. Toutes les instructions concernant la manipulation de circuits MOS doivent être respectées.

REMARQUE:

COMPOSANT DE SECURITE (NE DOIT ETRE REMPLACÉ QUE PART UNE PIECE D'ORIGINE)

Félicitations ! En choisissant le SUB800ADYNACORD, vous avez décidé d'acquérir le plus élaboré des subwoofers actifs d'aujourd'hui, incorporant une technologie des plus sophistiquée. Le subwoofer actif 15"SUB800A avec son amplificateur de puissance intégré de 800Watts est spécialement conçu pour fournir un support de basse fondamental aux enceintes professionnelles full-range et multi-voies. Grâce à son filtre électronique intégré, l'installation du SUB800A dans un système stéréo actif multi-voie est réellement très simple. Les signaux audio stéréo des enceintes medium sont restitués via les sorties MID-HIGH du SUB 800A. De plus, toutes les possibilités de connexion stéréo peuvent utiliser le SUB800A comme un subwoofer monoactif dans une configuration active 2 voies ou comme “complément”. Fabriqué à base de Mediapan abritant un woofer DL15Y Electro-Voice de grandes performances, le SUB800A résiste aux conditions de transport et de fonctionnement les plus dures. Bien que les connexions d'entrée soient également possibles via des prises de type jacks, tous les signaux d'entrée et de sortie sont restitués via des connecteurs professionnels de type XLR. L'amplificateur de puissance intégré de 800W High-Efficiency convient parfaitement au woofer DL15Y en offrant une dynamique élevée et d'excellentes performances audio tout en assurant continuellement un fonctionnement optimal du woofer DL15Y dans sa gamme de fréquences. Un circuit de protection complet comprenant TBC, protection DC/HF limiteur audio, protection Back-EMF et protection thermique est employé afin de contrôler en toute sécurité le fonctionnement du SUB800A dans des limites garantissant des performances optimum, même dans des conditions très exigeantes et défavorables. Le SUB800A est particulièrement bien adapté aux nombreuses applications de la location de matériel. Si on le compare aux habituels amplis de Class-AB et grâce à l'utilisation efficace de la technologie Class-H High-Efficiency, l'amplificateur de puissance produit beaucoup moins de pertes de puissance, ce qui réduit d'autant la contrainte thermique de l'ensemble des composants. L'emploi de ventilateurs pour assurer la stabilité thermique n'est pas nécessaire du fait d'une réalisation conséquente en technologie Class-H et de l'utilisation de profils de refroidissement suffisamment dimensionnés. Le boîtier est scellé et composé d'une structure extrêmement résistante en fini laqué noir, tandis qu'une grille métallique robuste avec un revêtement granité assure la protection du woofer DL15Y Electro-Voice contre tout dommage mécanique. Tous les contrôleurs ainsi que les profils du module ampli de puissance sont situés dans des renfoncements afin d'assurer une protection optimum des éléments sensibles du SUB800A même lors du transport. Deux poignées solides, quatre roulettes, ainsi qu'un tube de montage stand filtre permettent un transport confortable et un dangencement optimisé de l'espace d'installation. Grâce à toutes ses qualités, le SUB800A peut être facilement intégré dans une installation de sonorisation existante.

Déballage et garantie

Ouvrez l'emballage et sortie avec précaution le SUB 800A. Enlevez le feuillet de protection des poignées de transport. Un cordon secteur et une carte de garantie sont fournis en plus duprésent mode d'emploi. Veillez vous assurer que tous les détails concernant l'appareil sont replis sur la carte. Seule une carte de garantie dûment replie vous assurera de bénéficier de la garantie en cas de réclamation. Le SUB800A dispose d'une garantie de 36 mois, à compter de la date de réception du bien chez votre revendeur. Donc, conservez soigneusement la facture d'origine ainsi que le certificat de garantie.

Installation et branchements

Placez le SUB 800A sur une surface plane, et si possible utilisez les pieds de caoutchouc pour le stabiliser. N'oubliez pas de vérifier la stabilité du système lorsque vous utilisez les stands de montage. Ne pas recouvrir l'évacuation de chaleur située à l'arrière du subwoofer durant son fonctionnement. Sinon, le SUB 800A passerait en mode protection à cause d'une surcharge thermique. C'est un moyen de protection efficace du subwoofer, qui entraîne la coupure de la reproduction sonore, jusqu'à ce que l'appareil retrouve son mode de fonctionnement normal. Le courant est fourni via un système de connexion professionnel Neutrik utilisant un cordon secteur d'une longueur de 5m. Ceci assure une sécurité absolue et une connexion fiable au secteur. Toutefois, pour les grosses installations rassemblant plusieurs enceintes actives, il est recommandé d'utiliser des répartiteurs secteurs de qualité autorisant une consommation électrique élevée et disposant d'une protection fiable du système dans son ensemble.

Avant d'établir tout branchement secteur pour la première fois, vérifie le réglage de tension du SUB800A, qui est indiqué sur une étiquette située près de l'interrupteur secteur, la tension doit correspondre à celle du réseau électrique local.

Prise en main

Attention : Avant de mettre sous tension le SUB800A, réglez toujours le contrôle de niveau LEVEL en position Stop (à fond dans le sens inverse des aiguilles d'une montre). Sinon une source sonore intempestive pourrait provoquer des niveaux de sortie extrêmement forts.

Ce livre de Prise en Main décrit l'installation et les principes de fonctionnement d'un SUB800A utilisé comme subwoofer de complément avec une PowerMate (voir les exemples de configuration). Les procédures de fonctionnement sont similaires à celles des autres consoles.

1. Installez votre système PowerMate comme d'habitude et connectez la source de signal à la console (par ex. un lecteur de CD ou un microphone).
2. Placez votre SUB800A entre les enceintes full-range.
3. Réglez le contrôle de niveau LEVEL du SUB800A en position Stop (à fond dans le sens inverse des aiguilles d'une montre) puis branchez l'unité sur une prise électrique au moyen du cordon secteur fourni.
4. Utilisez un câble muni de jacks stéréo pour connecter la sortie MONO OUT de la PowerMate à l'entrée L/MONO INPUT du SUB800A.
5. Fermez complètement le fader MONO OUT de la PowerMate.
6. Veillez à mettre la PowerMate sous tension en premier, puis le SUB800A.

Il est recommandé de mettre sous tension le SUB800A en dernier. Sinon, des bruits de commutation indésirables pourraient se produire.

Lorsque vous éteignez vos équipements, procédez dans l'ordre inverse, c'est-à-dire en commençant par le SUB800A.

1. Réglez le contrôle de niveau LEVEL du SUB800A en position centrale (0dB) et déclenchez la lecture de la source de signal audio désirée.
2. Après avoir réglé le niveau de sortie acoustique désiré des enceintes full-range au moyen du fader général de la PowerMate, effectuez le réglage de volume du subwoofer au moyen du fader MONO OUT.

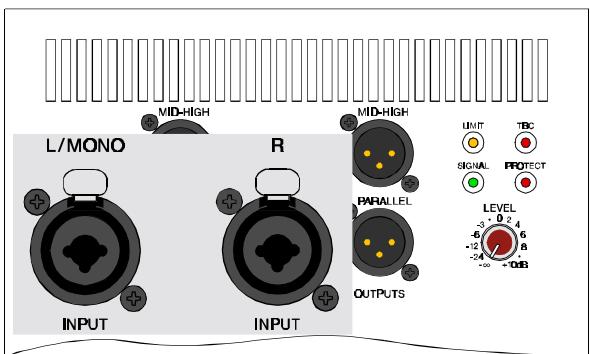

Entrée l/mono, entrée r

Entrées symétrisées électroniquement pour la connexion de sources de signal de fort niveau, telles que consoles, processeurs de signal, etc. Si possible, effectuer la connexion à l'aide de jacks 6,35 ou de type XLR. Une connexion symétrisée est recommandée afin d'éviter tout bruit de fond ou interférence radio.

Attention : Avant de brancher ou de débrancher une prise, vérifie que le contrôle de niveau LEVEL est en position Stop (tourné à fond dans le sens inverse des aiguilles d'une montre). Ceci pour éviter au système, à l'auditoire et à vous-même de subir de désagréables bruits de contact.

La section d'entrée du SUB800A permet également un fonctionnement en Sub Mon. Le signal stéréo est envoyé aux entrées L et R et les signaux de fréquence basse des deux canaux sont additionnels avant d'être traités par la section amplificateur de puissance. Toutes les autres applications n'utilisent que l'entrée (L)/Mono. Veuillez également vous reporter au chapitre "Modes de fonctionnement".

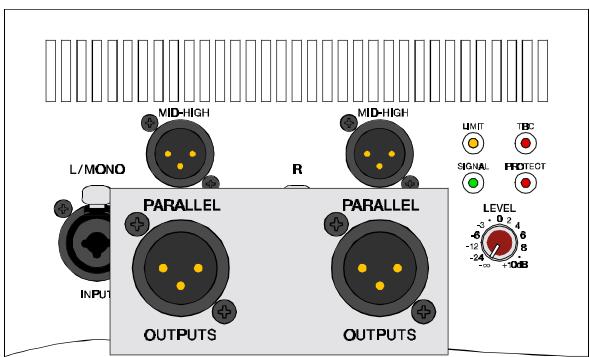

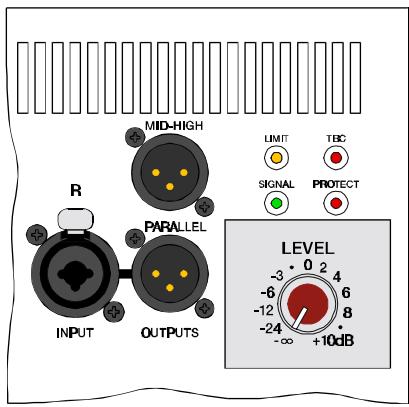

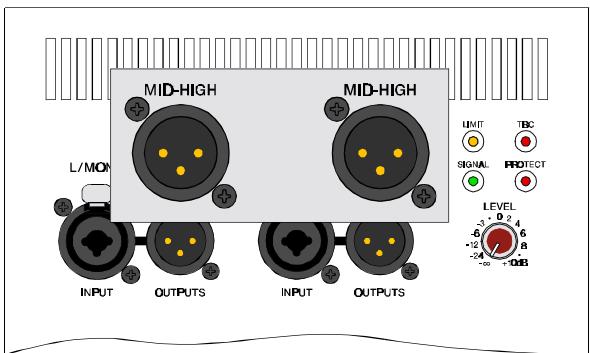

Sorties parallèles l/r

Connectées en parallèle aux entrées secteur, ces prises servent à “relayer” les signaux d'entrée.

Le signal d'entrée est divisé via le filtrage électronique intégré (PowerMax, 100Hz). Les signaux de fréquence basse sont dirigés vers l'amplificateur de puissance interne du SUB800A alors que les signaux de fréquence haute sont topsisents sur les sorties MidHigh pour une redistribution ultérieure vers des amplis de puissance externes ou des enceintes actives de medium-aigus.

Ce contrôle règle le volume de sortie du SUB800A entre -∞dB et +10dB. L'amplificateur de puissance interne délivre une sensibilité d'entrée nominale de +6dBu.

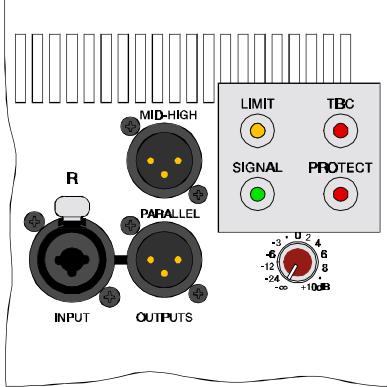

Indicateurs d'etat

Ces indicateurs fournissent des informations sur l'état de fonctionnement réel de l'amplificateur de puissance interne du SUB800A.

SIGNAL Indique qu'un signal audio est présent à l'entrée et qu'il est restitué en sortie.

LIMIT Lorsqu'il est allumé, ce témoin signale que l'amplificateur de puissance interne fonctionne actuellement aux limites de la distorsion. Un clignotement rapide n'est pas inquiétant, puisque le limiteur audio de l'ampli garde le contrôle de la distorsion, afin que le son final ne soit pas affecté. Si ce témoin s'allume en continu, la cause probable est vraisemblablement une entrée saturée entraînant une dégradation du son. Pour éviter cela, réduisez le niveau d'entrée

TBC s'allume lorsque le "Thermal Brain Circuit" de l'ampli de puissance est activé. Durant les piques de dynamique, l'amplificateur de puissance intégré est capable de produire des niveaux de

sortie pouvant parfaitement dépasser la capacité de sortie nominale. C'est pourquoi le SUB800A emploie un circuit TBC (Thermal Brain Circuit), qui simule le comportement thermique du bobinage du haut-parleur, et réduit automatiquement l'énergie envoyée au système de haut-parleur lorsque survient une surcharge thermique.

PROTECT s'allume lorsqu'une des multiples protections (contre la surcharge thermique, HF, DC ou Back-EMF) de l'amplificateur de puissance est activée. Pour éviter que le woofer ne soit endommagé, il est coupé grâce aux relais du mode Protect. De plus, le niveau d'entrée est réduit. Lors de la mise sous tension, le témoin PROTECT s'allume pendant environ 2 secondes, ce qui est normal. Ceci indique uniquement que tous les circuits de protection ont été correctement activés.

MAINS FUSE

T3.15A/250V 230V~ 50 - 60Hz

200 WATTS

Interrupteur POWER

Interrupteur secteur pour la mise sous/hors tension du SUB800A. Cet interrupteur s'allume après la mise sous tension. Vérifiez que le cordon secteur est correctement connecté si cet interrupteur n'est pas allumé après la mise sous tension. Si le cordon secteur est correctement connecté et que cet interrupteur n'est pas allumé après la mise sous tension, veuillez contacter votre revendeur local.

Fusible secteur

Durant un fonctionnement normal, le fusible secteur du SUB800A ne peut fondre que s'il se produit un dysfonctionnement. Ce fusible ne doit être remplacé que par un autre du même type (mêmes caractéristiques de courant, tension et temps de réaction). Si le fusible saute fréquemment, veuillez contacter votre revendeur local.

Prise secteur

Le branchement secteur s'effectue à l'aide d'une prise PowerCon. Un cordon secteur de 5 m de long muni d'une prise PowerCon est fourni.

ATTENTION : CET APPAREIL NE DISPOSE D'AUCUNE PIECE INTERNE RÉPARABLE PAR L'UTILISATEUR. ADRESSEZ-VOUS UNIQUÉMENT À UN SERVICE TECHNIQUE OU À DES TECHNICIENS DE MAINTENANCE QUALIFIÉS.

Cordons LF

Il est fortement recommandé d'utiliser des câbles symétrisés munis de jacks ou de prise de type XLR pour connecter les sources signal au SUB800A, ceci afin d'éviter les problèmes d'interférences. N'oubliez pas de vérifier l'assignation des broches (indiquée ci-dessous). Les câbles de l'assortiment d'accessoires DYNACORD fournissent une connexion correcte, sûre et fiable.

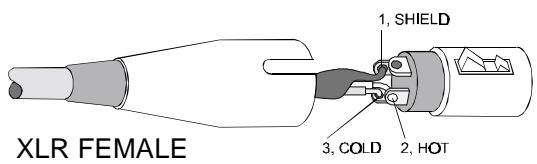

L'illustration suivante montre les jonctions de cable les plus importantes et leur goupille-tâche. Un cablage symétrique doit être préféré dans chaque cas.

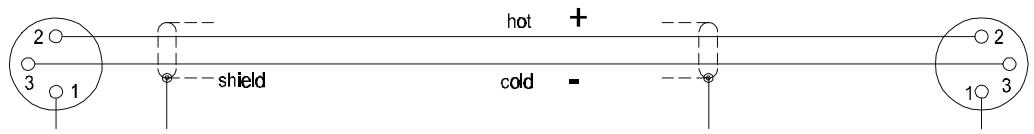

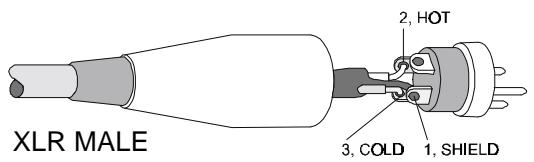

XLR-Cable Standard

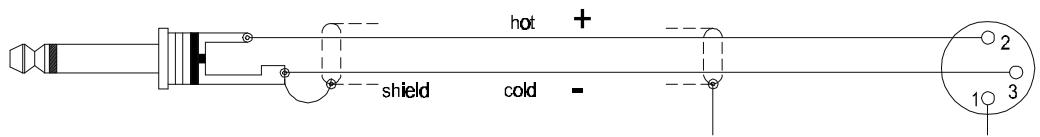

Le téléphone de jonction de cable au XLR-type, asymétrique

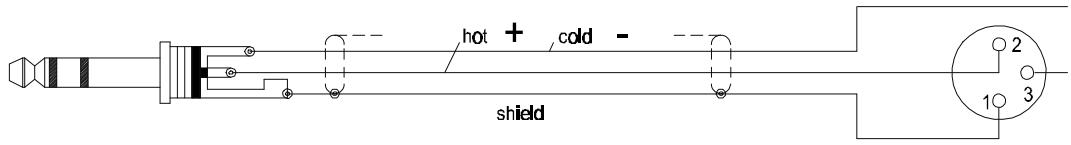

Le téléphone de jonction de cable au XLR-type, symétrique

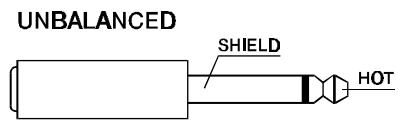

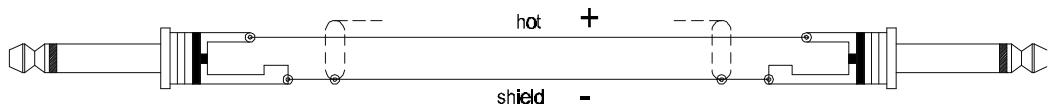

Telephone-type standard, asymétrique

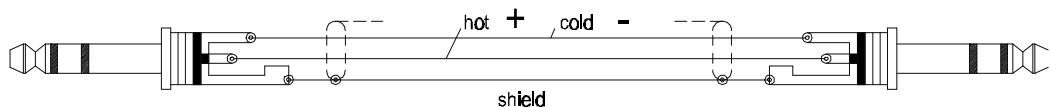

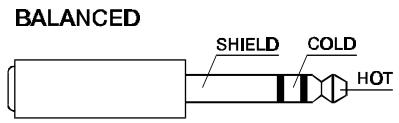

Téléphone-type standard, symétrique

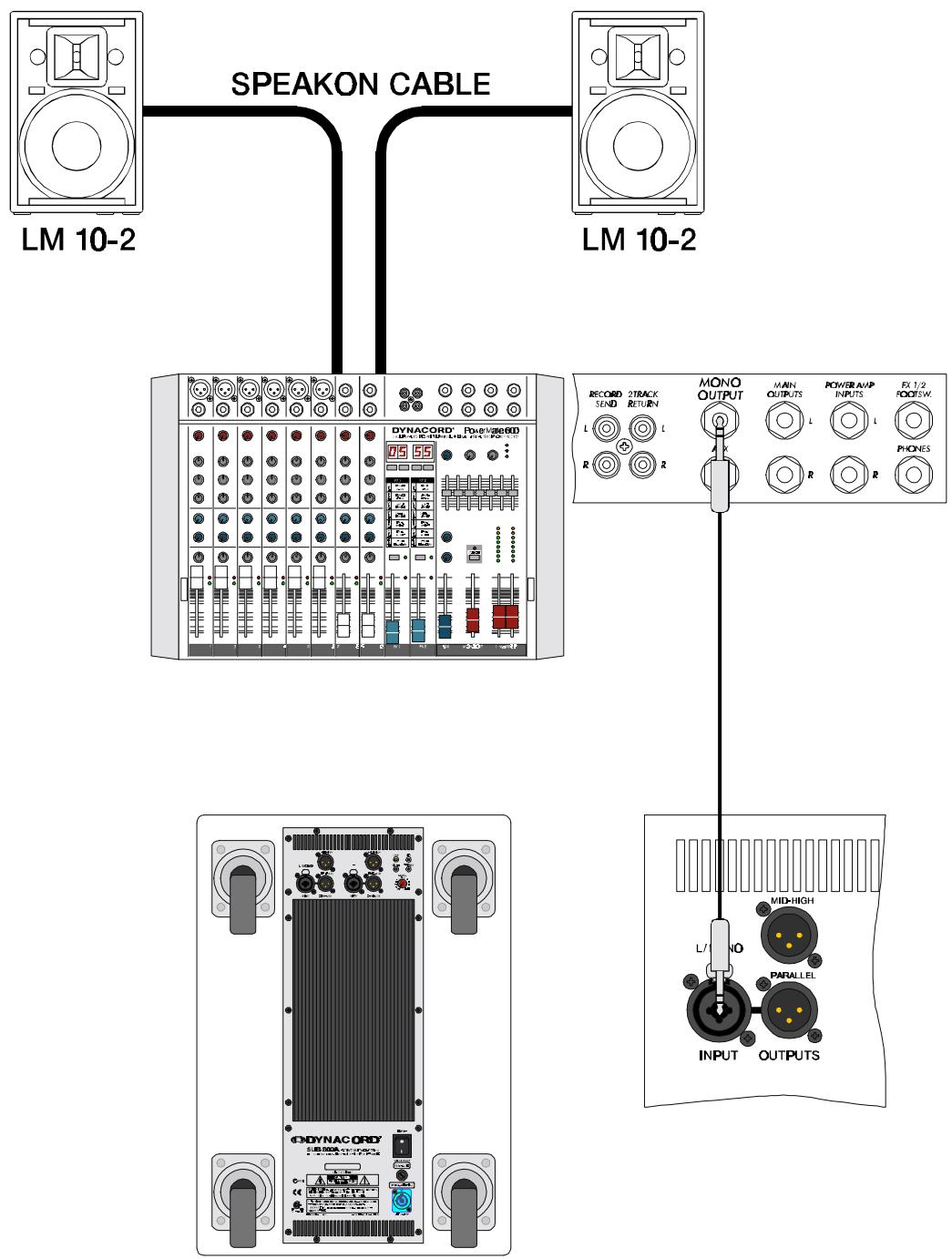

Addendum au mode d'emploi

Le caisson de basse SUB8000 Amoyen le plus simple d'étendre les possibilités de votre console.

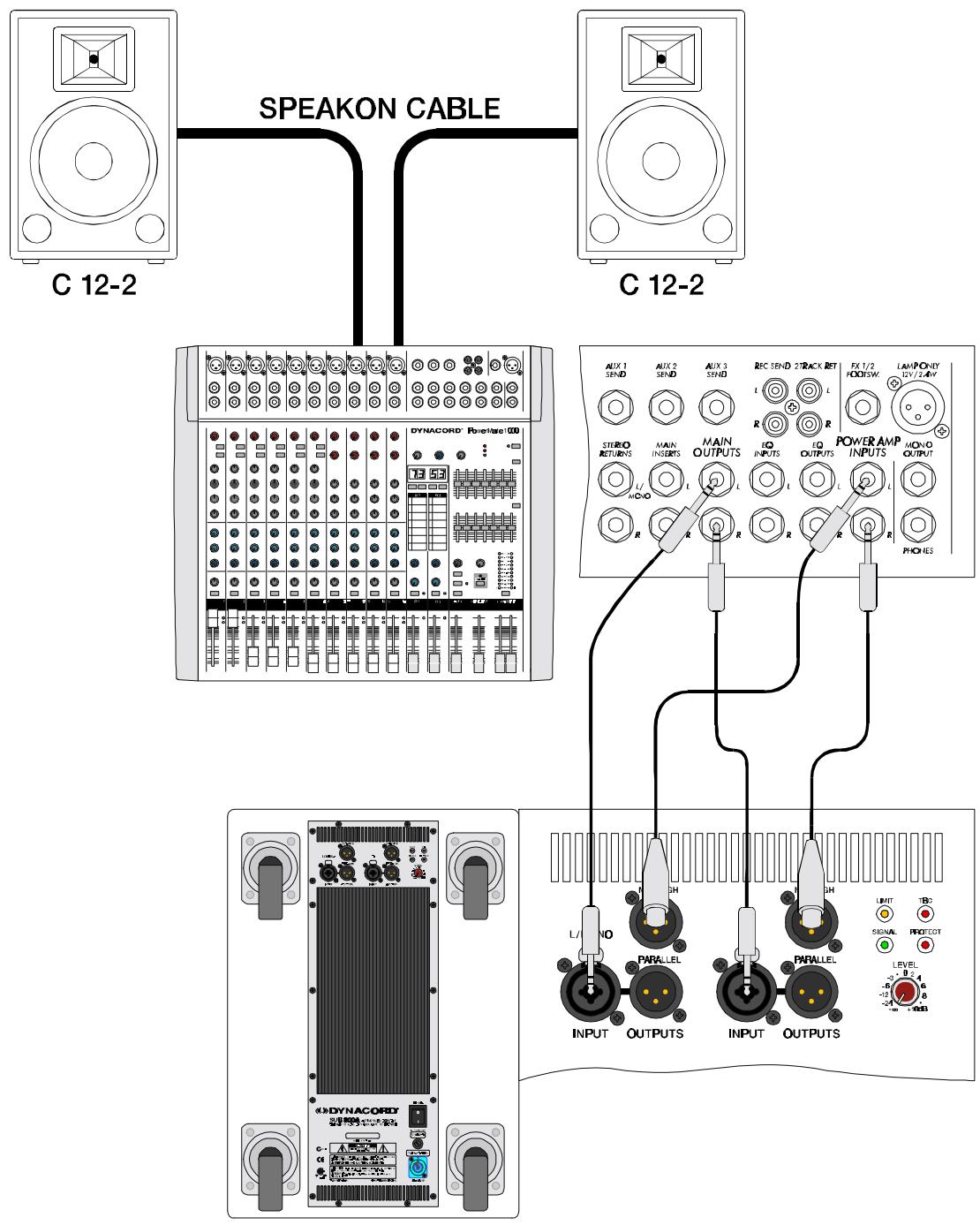

Mode de fonctionnement stéréo 2 voies actif avec subwoofer mono

Dans ce mode de fonctionnement seuls les signaux medium/aigus parviennent aux enceintes "full-range", ce qui autorise des niveaux de sortie acoustiques plus élevés.

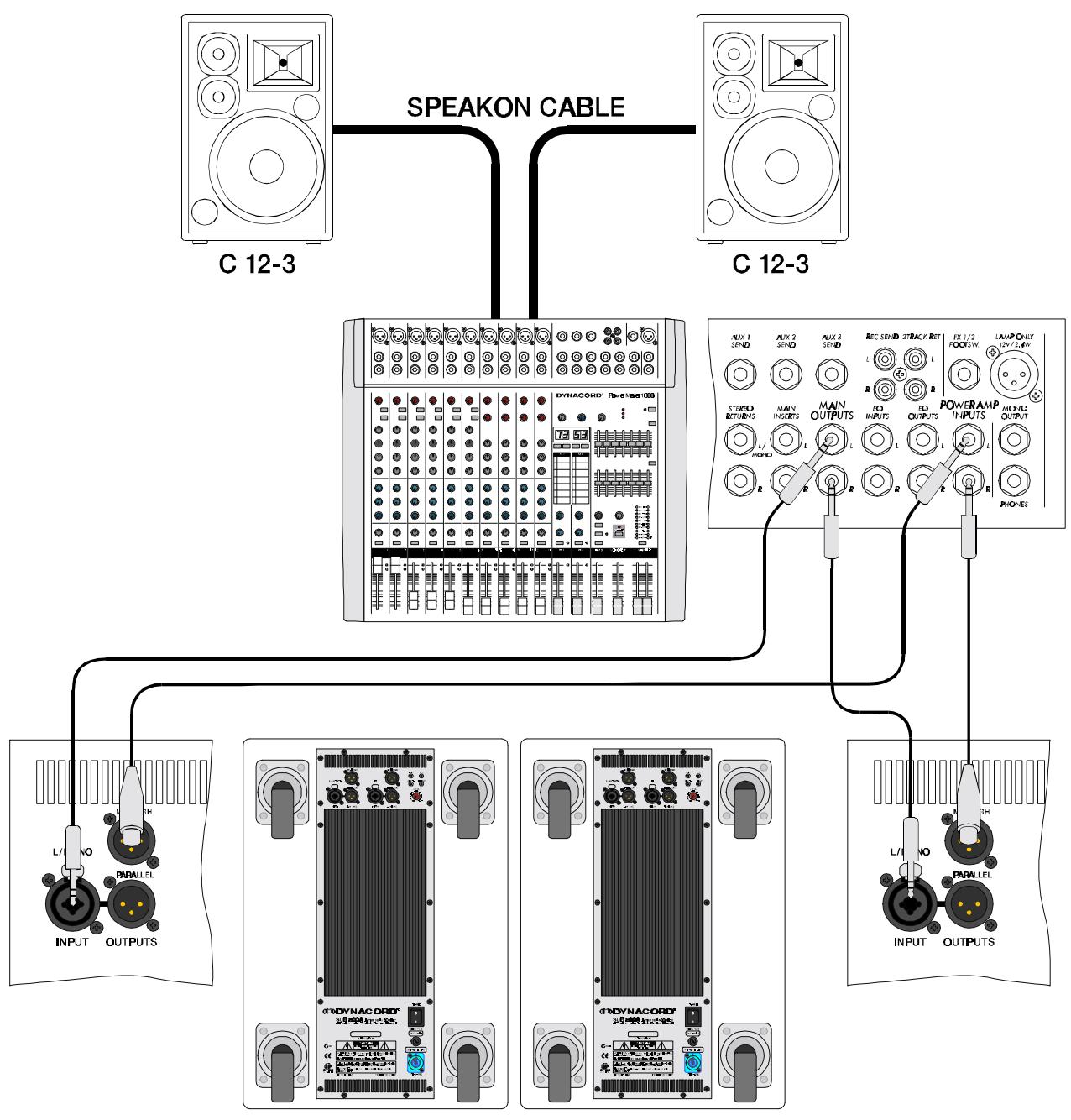

Mode de fonctionnement stéréo 2 voies actif avec subwoofer stéréo

Le second SUB800A fournit un meilleur niveau de pression acoustique (SPL) dans les graves.

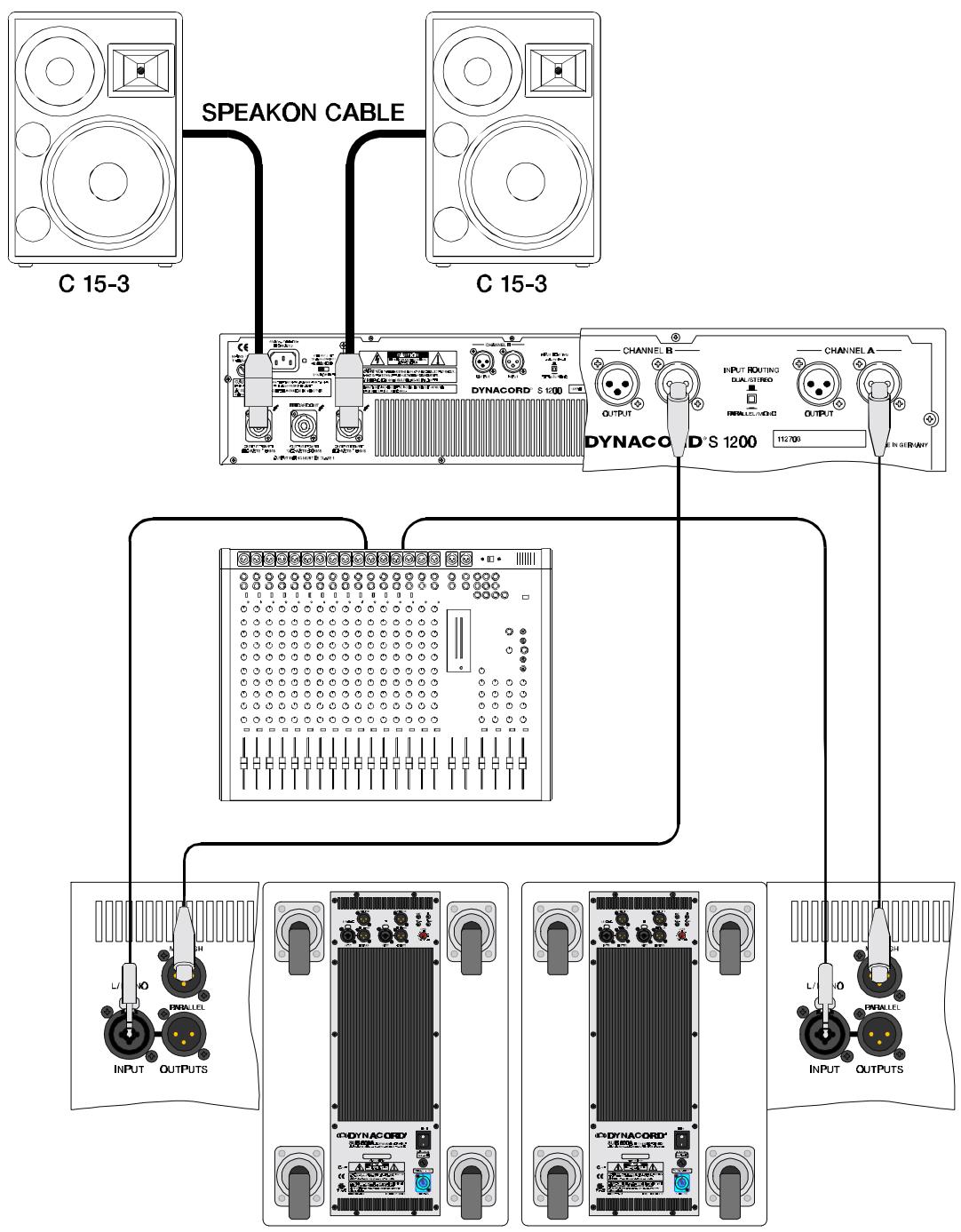

Système de sonorisation actif stéréo 2 voies

Utilisation de deux SUB800A pour développer un système de sonorisation existant

Système de sonorisation avec composants actifs

SUB800A associé au AM12, ou d'autres enceintes actives.

La garantie constructeur couvre tous les défauts matériels et de main d'œuvre pour une période de 36 mois à compter de la date d'achat. La garantie ne sera reconnue que si la Carte de Garantie, correctement et complètement remplie, est représentée par l'acheteur d'origine du produit. Les dommages dus à un mauvais maniement de l'appareil, à un traitement ou une maintenance incorrectly ou inadéquats ne sont pas garantis. Toute modification ou intervention effectuée par une personne non qualifiée entraîne la résiliation automatique de la garantie.
