BEDIENUNGSANLEITUNG LED STRING RGB JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding: wisselstroom 230 V, 50 Hz

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Ein fantastischer 3-dimensionaler LED-Effekt, der von gleich wem gleich wo installiert werden kann: einfach die 4,1m langleiestgewichtige Polycarbonat-LED-Kette in eine beliebige 230V Wandbuchse stecken und der wundervole Effekt beginnnt.
• Sehr schöne staatische und musikgesteuerte Effekte mit entsprechenden Farbwechseln, sanften Übergängen uvm.

• Kann bei den entsprechenden Veranstaltungen, mobilen Anwendungen oder)sogar im Außenbereich (IP44) eingesetzt werden:

• Bars, Restaurants: langsame und sanfte Farbübergänge erzeugen eine entspannte Atmosphäre

• Clubs, Diskos, DJ: dynamische, musikgesteuerte Lauflichter, um die Menge aufzuheizen

• Außenbereich: ideaal für Gartenpartys, Dekoration für Weihnachtsbäume, Straßen, Jahrmarktattraktionen ...

• Modularer Aufbau für extreme Flexibilität: Sie konnen mit einem Basis "Startpaket" beginnen, das einen Tonregler und 1 LED-Ketten mit 12 RGB Lampen enthalt, und diese zu einem risigen LED-Vorhang erweitern.

• Bauen Sie die Basisteile einfach nach Belieben zusammen:

• LS-RGB-CONTROL: vorprogrammierter Basis-Tonregler für bis zu 12 12 RGB Lampen
  LS-RGB-STRING: Kette mit 4 RGB Lampen, Länge = 0,72m

• LS-Power-7A: Zusatz-7A-Netzteil für max. 116 Lampen
• LS-BUFFER: am Anfang eines 3 m Verlägerungskabels, alle 16 Strings.
• LS-CURTAIN-2M: Kabel mit 8 T-Abzweigungen um einen LED-Vorhang zusammenzustellen, Länge = 2m
  LS-EXTENSION-3M: 3m Verlängerungskabel

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen.Solle das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinneise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
1 Controller (Steuergerät) "LS-RGB-CONTROL"
1 Kette mit 12 RGB Lampen
1 Befestigungse

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreick weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Gerät nicht offen. Der sind keine zu wartenden Bauteile im Gerät enthalten.
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

BESCHREIBUNG

1. Netzstecker: überprüfen Sie, ob die elektrische Spannung nichtHigher als 230V / 50Hz ist
2. Controller (Steuergerät): der Controller umfasst ein Netzgerät für max. 12 Birnen und 1 audiogesteuerete + 15 statice Programme.
3. Kunststoffdeckel: schützt die Programmwahlscheibe (5) vor Regen und Staub.
4. Gummidichtung: um die Programmwahlscheibe (5) gegen jegliche Feuchtigkeit abzudichten.
5. Programmwahlscheibe: zum Auswahlen eines der 16 eingebauten Programme, siehe das Kapitel "Bedienungsanleitung" für weitere Erläuterungen.
6. RGB LED-Birnen: enthalt RGB LEDs. Sie konnen bis zu 200 Stück zu einer Kette (String) verbinden!
7. String-Verbinder: spezielle Verbinder nach Norm IP44 (nicht verfügbar am Strang these RGB-starter sets)
8. Befestigungse: zum Klemmen oder Spannen des Strings von der Decke zum Boden usw.

INSTALLATIONSANWEISUNGEN

WICHTIGER HINWEIS! NIEMALS Teile abmontieren oder irgendwelche Veränderungen im Aufbau vornehmen, solange die Installation am Netz angeschlossen ist: manche Teile konnten dadurch ernsthaft beschädigt werden!

SCHNELL UNDEINFACH

Wenn Sie nur einfach das Standard "Plug & Play" -Starterset benutzen möchten, ist alles SEHR einfach: bauen Sie einfach die Bestandteile these LS-RGB-STARTER" Startersets zusammen und schlieben Sie die vollständige Kette an das Netz an. Sobald das Set aufgebaut ist, brauchen Sie sich um nichts mehr zu kummern! ©

ETWAS ANSPRUCHSVOLLER

Mit dem „LS-RGB-STARTER“-Set als Grundlage konnen Sie ein umfangreicheres System aufbauen, indem Sie einfach als Zubehör erhältliche Teile hinzufugen. Für jedem dieser Zubehörnteile geben wir eine Beschreibung mit den möglichen Anwendungen:

LS-POWER-7A

Der Controller des „Starter-Sets" kann Strings mit bis zu 200 LED-Birnen steuern aber das eingebaute Netzeil kann nur bis zu 12 LED-Birnen versorgen. Dies bedeutet, dass Sie ein zusätzliches Netzeil hinzufugen müssen, sobald Sie zusätzliche Strings anbauen. Das LS-POWER-7A Netzeil kann bis zu 116 LED-Birnen versorgen. So muss pro 116 LED-Birnen ein zusätzliches LS-POWER-7A in die Kette eingefegt werden.

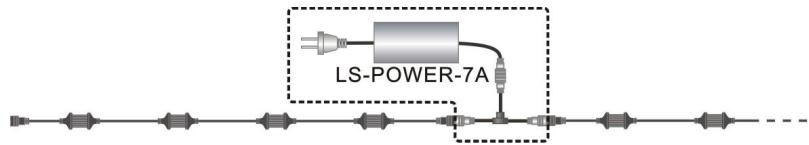

Das LS-POWER-7A umfasst ein besonderes POWER-T (T-Stück), um die Zusatzversorgung in die Stringreihe „einzuspritzen". Siehe Beispiel im Nachfolgenden zum Einbau des LS-POWER-7A:

LS-BUFFER

Beim Hinzufugen von zusätzlichen Strings nimmt die Qualität der Steuersignale ab. Durch den Einbau von Puffern (Buffer) wird das Steuersignal wieder verbessert! Buffer sollenn in folgenden Fällen eingesetzt werden:

LS-BUFFER

• Wenn ein oder mehrere LS-EXTENSION-3M

Veränderungskabel eingesetzt werden, müssen Sie einen Buffer vor dem/den Veränderungskabel(n) einbauen.

LS-EXTENSION-3M

Sie können bis zu max. 8 Veränderungskabel anschließen. Niemals 2 Buffer miteinander verbinden; es muss stets mindestens ein LS-RGB-STRING zwischen 2 Buffern liegen.

• Wenn 16 Strings eingesetzt werden. In der Praxis bedeutet dies, dass, wenn zwei LS-CURTAIN-2M Kabel in einer Kette miteinander verbunden werden, ein Buffer eingebaut werden muss, ehe zwei weitere LS-CURTAIN-2M Kabel angeschlossen werden können.

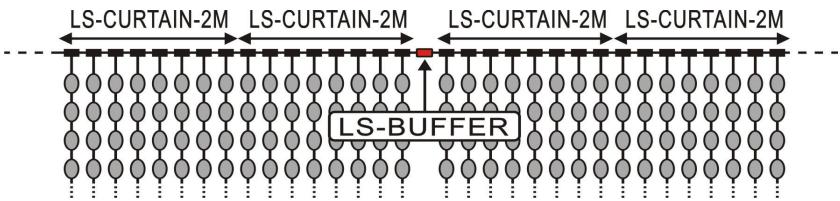

Achtung: zwischen zwei Buffern muss mindestens 1 String eingebaut werden. Wenn also 4 LS-CURTAIN-2M Kabel für einen 8 m langen Vorhang eingesetzt werden, müssen Sie einen LS-RGB-STRING zwischen dem ersten und dem zweiten Paar LS-CURTAIN-2M Kabel eingefugen.

LS-RGB-STRING

Ein LS-RGB-STRING umfasst 4 LED-Birnen und misst 0.72m . Sie konnen einen oder mehrere Strings zu einer Kette verbinden, bis die Höchstgrenze von 200 LED-Birnen erreicht ist. Nätürlich müssen Sie zusätzliche LS-Power-7A Netzteile und LS-BUFFER Signalpuffer an den erforderlichen Stellen einbauen!

LS-CURTAIN-2M

Ein LS-CURTAIN-2M ist ein 2 m langes Kabel mit 8 T-Verbindern, um einen schonen LED-Vorhang zu schaffen.

LS-CURTAIN 2M

Sie konnen einen oder mehrere dieser Kabel zu einer horizontalen Kette verbinden. Theoretisch konnen Sie bis zu 50 LS-RGB-STRING Kabel (200 LED-Birnen) an these 8 T-Verbinder anschlieben. Naturlich müssen Sie zusätzliche LS-Power-7A Netzeleile und LS-BUFFER Signalpuffer an den erforderlichen Stellen einbauen!

Das Bild rechts vermittelt Ohnen einen Eindruck von solch einer „Vorhang-Anwendung".

LS-EXTENSION-3M

Dieses 3 m Lange Kabel wird zur Überbrückung eines Abstands zwischen zwei Elementen einer Anlage eingesetzt. Zum Beispiel: zur Überbrückung des Abstands zwischen dem Steuergerät und dem ersten String. Sie konnen bis zu 8 Verlängerungskabel miteinander verbinden, um eine maximale Länge von 24 m zu erziellen. Achtung: wenn Sie 1 oder mehrere Verlängerungskabel in einer Kette einsetzen, müssen Sie stets einen Buffer davor einzügen!

LS-EXTENSION 3M

BEDIENUNGSPANLEITUNG

Sobald das Starter-Set (oder die vollständige Installation) aufgebaut ist, brauchen die Installation nur noch an das Netz anzuschreiben. Der Effekt startet sofort.

Der Controller umfasst 16 Programme (13 statische + 3 audiogesteuerte), die ganz einfach angewählt werden können:

• Schrauben Sie den Kunststoffdeckel (3) los und entfern den Sie die Gummidichtigung (4)

• Benutzen Sie einen kleinen Schraubendreher, um die Programmwahlscheibe (5) SANFT(!!) in beiden Richtungen zu drehen, bis das gewünschte Programm ausgewählten wurde:

• 0 Musik-Chase: Tongesteuertes, neunfarbiges Wechselmuster.

• 1 Gleichzeitige langsame Farb-fades auf allen Lampen.

• 2 Langsame, mehrfarbige Wechsel laufen Fades laufen wie eine Art Zug durch alle Lampen.

• 3 Langsame, regenbogenfarbige Wechsel laufen Fades laufen wie eine Art Zug durch alle Lampen.

• 4 Langsame, mehrfarbige Fades laufen wie eine Art Zug durch alle Lampen.

• 5 Schnelle, Farbwechsel, „8-Lampen-Zug" mit „Spur-Effekt"

• 6 Schneller und stapelnder Zug aus blauem Licht lauft durch den Strang.

• 7 Farbwechselnde Stränge wachsen in beiden Richtungen mit mittlerer Geschwindigkeit.

• 8 Lampen wechseln schnell ihre Farbe während sie sich treffen.

• 9 Ein Lampenstrang wechselt die Farbe von der Mitte in beiden Richtungen mit mittlerer Geschwindigkeit.

• A Lichter laufen von beiden Seiten zur Mitte und wechseln ihre Farbe während sie sich treffen mit hoher Geschwindigkeit.

B Zuge aus 8 Lichtern bewegen sich Schnell in beide Richtungen wahrend ein Licht hersa hupft.

C Farbwechselnder Effekt lauft durch den Strang mit mittlerer Geschwindigkeit.

D Kombinierte Show: Langsame Muster 1,2,3 und 4 werden stetig wiederholt.

E Kombinierte Show 2: mittlere und schelle Muster 5,6,7,8,9,A,B und C werden stetig wiederholt.

F Kombinierte Show 3: alle 12 Muster werden stetig wiederholt.

• Setzen Sie die Gummidichtung (4) wieder an ihren ursprünglichen Platz (4) und drehen Sie den Kunststoffdeckel (3) wieder an, um sicherzustellen, dass die Wahlscheibe gut gegen Feuchtigkeit und Staub geschützt ist.

Einige allgemeine Hinweise:

• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkurzt.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und sich umgehend mit ihrem Handlcr in Verbindung setzen.
  Wichtiger Hinweis: Gerat nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

WARTUNG UND INSTANDHALTUNG

• Gerät ausschalten und Netzsteckerziehen.
• Ist die LED-Birne sightbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 90 Tage säubern.

TECHNISCHE EINZELHEITEN

Netzspannung:

≈ 230V 50Hz

Leistungsaufnahme (Starterset):

11 Watt

Sicherung:

T1A/250V eingebaut, kann NICTV vom Anwender

ausgetauscht werden!

Klangregler:

Eingebautes Mikrofon

Gesamtlange:

4,1m

Gewicht:

0,83kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
