BEDIENUNGSANLEITUNG SMART H1 DUNE HD

Deutsch Schnellstartanleitung

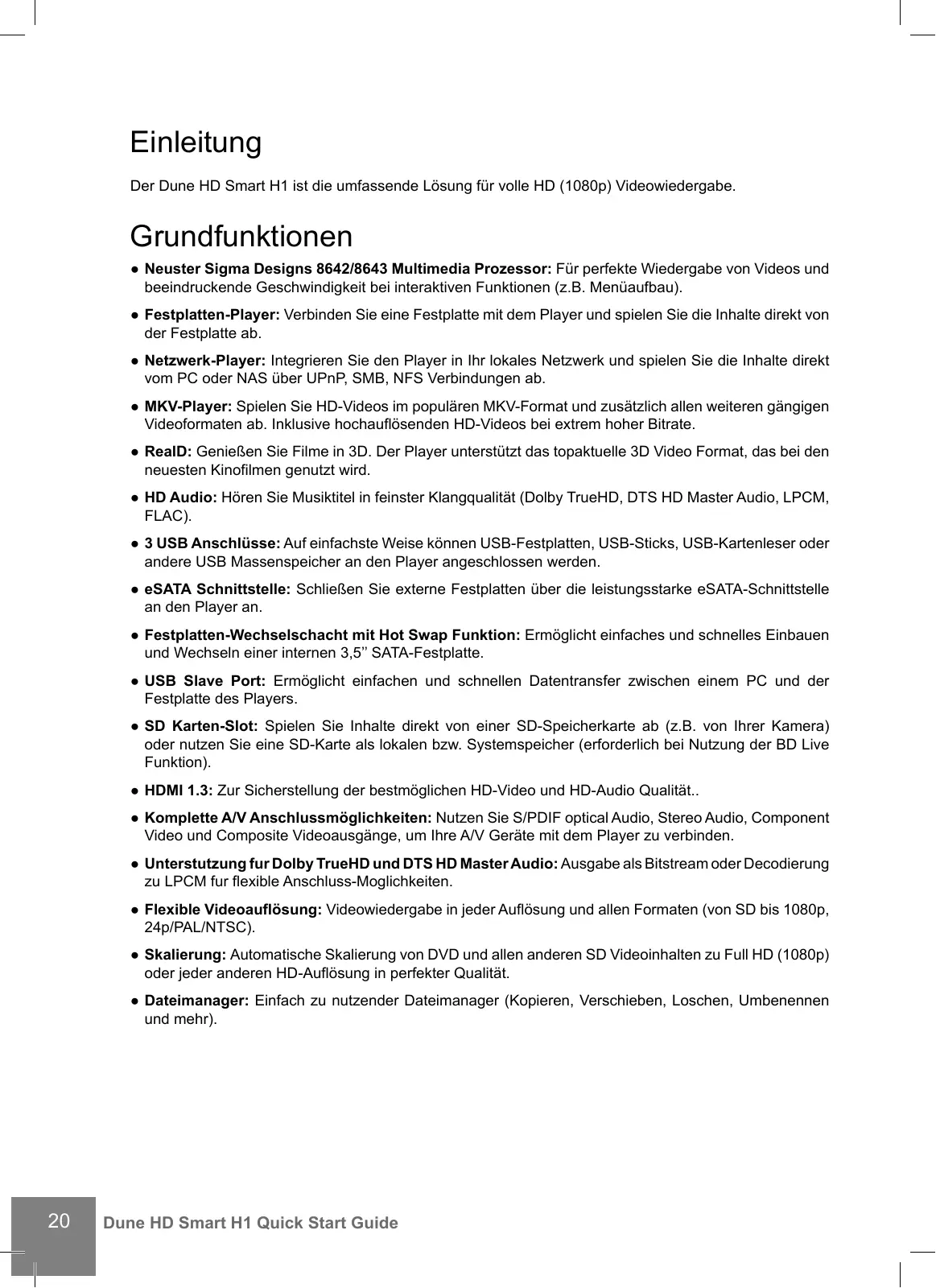

Einleitung Der Dune HD Smart H1 ist die umfassende Lösung für volle HD (1080p) Videowiedergabe. Grundfunktionen ● Neuster Sigma Designs 8642/8643 Multimedia Prozessor: Für perfekte Wiedergabe von Videos und beeindruckende Geschwindigkeit bei interaktiven Funktionen (z.B. Menüaufbau). ● Festplatten-Player: Verbinden Sie eine Festplatte mit dem Player und spielen Sie die Inhalte direkt von der Festplatte ab. ● Netzwerk-Player: Integrieren Sie den Player in Ihr lokales Netzwerk und spielen Sie die Inhalte direkt vom PC oder NAS über UPnP, SMB, NFS Verbindungen ab. ● MKV-Player: Spielen Sie HD-Videos im populären MKV-Format und zusätzlich allen weiteren gängigen Videoformaten ab. Inklusive hochauflösenden HD-Videos bei extrem hoher Bitrate. ● RealD: Genießen Sie Filme in 3D. Der Player unterstützt das topaktuelle 3D Video Format, das bei den neuesten Kinofilmen genutzt wird. ● HD Audio: Hören Sie Musiktitel in feinster Klangqualität (Dolby TrueHD, DTS HD Master Audio, LPCM, FLAC). ● 3 USB Anschlüsse: Auf einfachste Weise können USB-Festplatten, USB-Sticks, USB-Kartenleser oder andere USB Massenspeicher an den Player angeschlossen werden. ● eSATA Schnittstelle: Schließen Sie externe Festplatten über die leistungsstarke eSATA-Schnittstelle an den Player an. ● Festplatten-Wechselschacht mit Hot Swap Funktion: Ermöglicht einfaches und schnelles Einbauen und Wechseln einer internen 3,5’’ SATA-Festplatte. ● USB Slave Port: Ermöglicht einfachen und schnellen Datentransfer zwischen einem PC und der Festplatte des Players. ● SD Karten-Slot: Spielen Sie Inhalte direkt von einer SD-Speicherkarte ab (z.B. von Ihrer Kamera) oder nutzen Sie eine SD-Karte als lokalen bzw. Systemspeicher (erforderlich bei Nutzung der BD Live Funktion). ● HDMI 1.3: Zur Sicherstellung der bestmöglichen HD-Video und HD-Audio Qualität.. ● Komplette A/V Anschlussmöglichkeiten: Nutzen Sie S/PDIF optical Audio, Stereo Audio, Component Video und Composite Videoausgänge, um Ihre A/V Geräte mit dem Player zu verbinden. ● Unterstutzung fur Dolby TrueHD und DTS HD Master Audio: Ausgabe als Bitstream oder Decodierung zu LPCM fur flexible Anschluss-Moglichkeiten. ● Flexible Videoauflösung: Videowiedergabe in jeder Auflösung und allen Formaten (von SD bis 1080p, 24p/PAL/NTSC). ● Skalierung: Automatische Skalierung von DVD und allen anderen SD Videoinhalten zu Full HD (1080p) oder jeder anderen HD-Auflösung in perfekter Qualität. ● Dateimanager: Einfach zu nutzender Dateimanager (Kopieren, Verschieben, Loschen, Umbenennen und mehr).

Dune HD Smart H1 Quick Start Guide Zusätzliche Funktionen ● Musikwiedergabe in höchster Qualität: Spielen Sie Musikdateien von hoher Qualität (bis zu 192 Khz / 24-bit) und in den verschiedensten Dateiformaten ab (z.B. FLAC, Monkey’s Audio APE, WAV/PCM, DTS, etc.). ● Playlisten: Erstellen Sie Playlisten aus Ihren Verzeichnissen, spielen Sie eigene Playlisten ab und nutzen Sie die Wiederholungsfunktion oder Zufallswiedergabe. ● NAS Funktion: Im lokalen Netzwerk haben Sie Zugriff auf Daten von Speichergeräten (Festplatte, optisches Laufwerk, etc.), die an den Player angeschlossen sind (via SMB oder FTP). ● BitTorrent: Nutzen Sie den integrierten BitTorrent Client um Dateien von P2P Netzwerken herunterzuladen. ● Individuell anpassbare Benutzeroberfläche: Medienarchiv mit Anzeige der Covers und Icons (FullHD Grafik). ● Flash-Anwendungen: Erweitern Sie die Funktionalität des Players mit FlashLite Anwendungen. ● Internetradio: Wiedergabe und Aufnahme von verschiedenen Internetradiostationen (HTTP/MP3). ● IPTV: Wiedergabe und Aufnahme von IPTV Streams (Multicast UDP/RTP) Ihres Internetproviders*. ● Digital-TV Option: Wiedergabe und Aufnahme von digitalen TV-Kanälen mit einem optionalen DigitalTV USB-Dongle**. ● Internetbrowser: Mit dem integrierten Webbrowser können Sie Internetseiten am Fernseher betrachten***.

• Erkundigen Sie sich bei Ihrem Internetprovider, ob Multicast UDP/RTP Streams verfügbar sind. ** Ein Digital TV USB Dongle ist separat erhältlich, nicht im Lieferumfang enthalten. *** Der integrierte Webbrowser unterliegt Einschränkungen; manche Internetseiten können evtl. nicht angezeigt werden. Deutsch

2. Fernbedienung (Batterien evtl.

6. Externes Netzteil

7. Schnellstartanleitung

HINWEIS: Im Lieferumfang kann zusätzliches (optionales) Zubehör enthalten sein, je nach Gerätekonfiguration, Verkaufsregion und Händler. Gehäuse Vorderansicht Rückansicht A/V

2. LED-Leuchtanzeige

5. Festplatten-Wechselschacht

6. USB 2.0 Host-Anschluss

7. Eject Knopf (Auswerfen)*

• Für externe optische Laufwerke (falls angeschlossen)

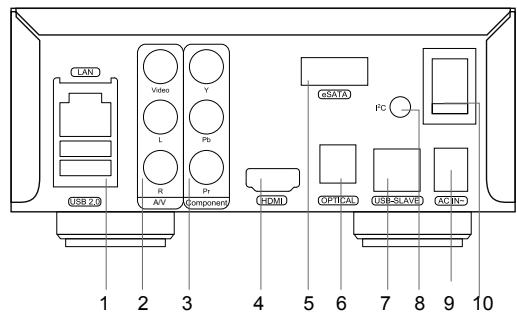

1. LAN und 2xUSB 2.0 Host

2. Composite Video und analoger Stereo

6. Digitaler optischer Audioausgang

7. USB Slave-Anschluss

8. Reservierte Bus-Anschlussbuchse (I2C)

(zum Anschließen zukünftiger externer Geräte)*

9. 12V Gleichstromanschluss

10. Ein-/ Ausschalter

• Nicht für Kopfhörer oder andere A/V-Geräte geeignet; das Anschließen von Kopfhörern oder anderem A/V-Zubehör kann zu Beschädigungen der Geräte führen.

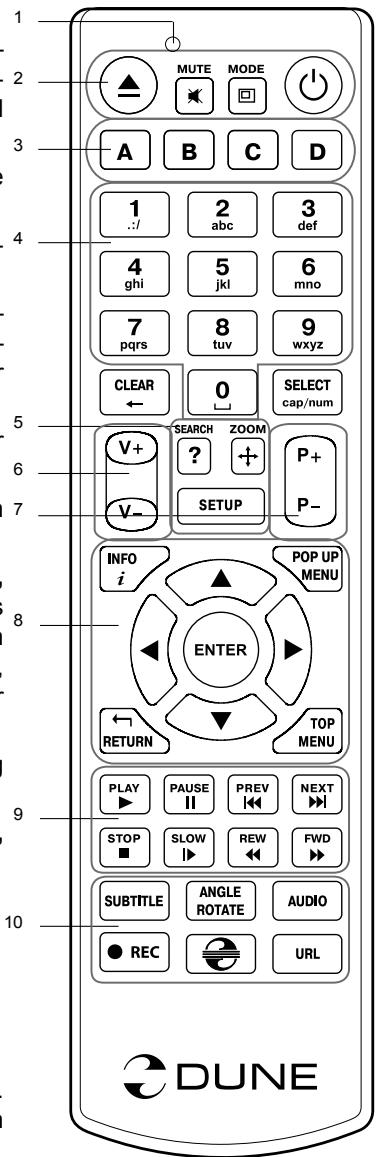

1. Funktionskontrolle (LED) — Blinkt, wenn ein Knopf gedrückt wird.

2. EJECT — Öffnen/Schließen des optischen Laufwerks. MUTE —

Audio Stummschaltung. MODE — Wechseln des VideoausgabeModus; Steuerung weiterer Player-Funktionen. POWER —Wechsel zwischen Standby- und Betriebsmodus.

3. A (Rot), B (Grün), C (Gelb), D (Blau) — Blu-Ray spezifische

Funktionen aufrufen; Steuerung weiterer Player-Funktionen.

4. 0–9 — Eingabe von Zahlen und Text; Steuerung weiterer PlayerFunktionen.

5. SEARCH — Zu festgelegter Wiedergabeposition springen. ZOOM —

Wechseln des Zoomfaktors für aktuelle Videowiedergabe. SETUP — Setup-Menü aufrufen/verlassen; Wiedergabeoptionen während der Darstellung andern (Helligkeit/Kontrast...).

6. V+/V- (Lautstarke rauf / Lautstarke runter) — Einstellen der

7. P+/P- (Seite rauf / Seite runter) — Seitenweise in verschiedenen

Listen blättern; Steuerung weiterer Player-Funktionen.

TOP MENÜ, POP UP MENÜ, INFO — Tasten zur Kontrolle des Players (Navigation im Menü, Öffnen/Abspielen des gerade selektierten Eintrags, zurück zum vorherigen Menüpunkt, Hauptmenü öffnen, Popup-Menü aufrufen, Informationen anzeigen, Steuerung weiterer Player-Funktionen).

der Wiedergabeoptionen.

HINWEISE: ● Verwenden Sie alkalische AAA Batterien. ● Achten Sie auf die richtige Polung beim Einlegen der Batterien. ● Halten Sie die Fernbedienung immer direkt auf das Gerät gerichtet. Es dürfen sich keine Gegenstände oder andere Hindernisse zwischen Fernbedienung und Gerät befinden. ● Funktioniert die Fernbedienung nur noch über kurze Distanz, bitte Batterien wechseln. ● Einige Tasten können verschiedene Funktionen besitzen, abhängig vom aktuellen Modus. ● Einige Tasten sind nur abhängig vom aktuellen Modus oder bei Wiedergabe verschiedener Inhalte nutzbar. Deutsch

Inbetriebnahme Entfernen Sie die transparente Schutzfolie von der Front des Gerätes für eine bessere Optik. Um eine ausreichende Kühlung des Gerätes zu gewährleisten, stellen Sie bitte sicher, dass sich auf allen Seiten des Gerätes mindestens 10 cm Freiraum befindet. Legen Sie die Batterien in die Fernbedienung ein. Schließen Sie das Gerät an Ihren Fernseher und evtl. andere vorhandene A/V Komponenten an. Nutzen Sie die HDMI Verbindung für die bestmögliche Qualität der Video- und Audiowiedergabe. Schalten Sie das Gerät und evtl. vorhandene A/V Komponenten aus, bevor Sie die Geräte verbinden. Stellen Sie bitte sicher, dass Ihr TV und evtl. vorhandene andere A/V Komponenten auf die richtigen Eingänge konfiguriert wurden. Schalten Sie den Player ein. Der Player startet nun mit dem Ladevorgang, welcher bis zu einer Minute dauern kann. Während dieser Zeit erscheint das ‘‘DUNE’’ Logo auf dem TV. ● Falls nach dem Einschalten das ''DUNE”-Logo nicht am Bildschirm erscheint, deutet dies auf ein Problem mit der Verkabelung zwischen Player und TV, oder falsch eingestelltem Videoeingang am TV hin. In diesem Fall überprüfen Sie bitte nochmals die korrekte Verkabelung und die Einstellungen am TV Gerät. Alternativ versuchen Sie, den Player über andere Anschlüsse mit dem TV zu verbinden. ● Falls nach dem Einschalten das ''DUNE”-Logo am Bildschirm zu sehen ist, dann aber das Bild verschwindet und das Menü nach mindestens 10 Sekunden nicht erscheint, deutet dies auf einen falsch eingestellten Video-Modus am Player hin. In diesem Fall drücken Sie bitte die ''MODE'' Taste der Fernbedienung und im Anschluss die Tasten ''1'', ''2'', ''3'', ''4'' oder! ''5'', um einen anderen Video-Modus zu wählen. (s.u. ''Schnellwechsel des Video-Modus''). Das Hauptmenü sollte nun auf dem TV erscheinen. Dieses Hauptmenü erlaubt über verschiedene Menüpunkte den Zugang zu den einzelnen Funktionseinstellungen des Players, ebenso wie den Zugriff auf angeschlossene Speichermedien und Netzwerkfreigaben. Nehmen Sie nun die gewünschte Konfiguration des Gerätes über den Menüpunkt “SETUP” oder durch Drücken der Taste “SETUP” auf der Fernbedienung vor. Insbesondere die Video-, Audio- und Netzwerk-Einstellungen lassen sich dort individuell anpassen. Um die gewünschte Menüsprache einzustellen, wählen Sie „Setup / General / Interface Language“. Mit den LINKS-, RECHTS-, UNTEN-, OBEN-, ENTER-, RETURN- Tasten der Fernbedienung navigieren Sie durch die Menüs. Wenn Sie die MENU- Taste auf der Fernbedienung drücken, werden die verfügbaren Menübefehle eingeblendet. Mit der INFO- Taste können Sie sich Informationen über den ausgewählten Menüpunkt anzeigen lassen. Schnellwechsel des Video-Modus Die "MODE" Taste der Fernbedienung erlaubt das schnelle Ändern des Video-Modus, ohne das Menü aufzurufen. Diese Art der Umschaltung könnte nötig sein, wenn Sie nach dem Einschalten des Gerätes keine Ausgabe auf dem TV sehen und so die Umstellung per Menü nicht möglich ist. Drücken Sie die "MODE" Taste der Fernbedienung, gefolgt von der Taste "1", "2", "3", "4", oder! "5", je nachdem welcher Modus gewünscht ist. Die Zahlen stehen dabei für folgende Modi:

Sehen Sie nun ein Bild auf dem TV, drücken Sie bitte die "ENTER" Taste der Fernbedienung und wechseln bei Bedarf in das Video Setup Menü, um weitere Feinheiten der Videodarstellung zu konfigurieren. HINWEIS: Der Schnellwechsel des Video-Modus funktioniert nicht bei der Wiedergabe von Inhalten. Um diese Funktion zu nutzen, schalten Sie den Player aus und warten etwa 1 Minute, bis der Player wieder voll betriebsbereit ist.

Dune HD Smart H1 Quick Start Guide Interne Festplatte nutzen Zum Einlegen einer internen 3,5” SATA-Festplatte wechseln Sie bitte zunächst in das Hauptmenü. Öffnen Sie das Schubfach des Festplatten-Racks, legen Sie die Festplatte in den Schacht und schließen Sie das Schubfach. Der Player erkennt die interne Festplatte und es erscheint der entsprechende Menüpunkt im Hauptmenü. Nehmen Sie die interne Festplatte nicht heraus während noch Daten geschrieben werden! Wir empfehlen die Verwendung „grüner“ Festplatten mit einem geringen RPM-Wert, geringer Wärmeemission und geringem Stromverbrauch; weitere Informationen über kompatible Festplatten finden Sie unter: http://dune-hd.com/support/hw_compat/ USB-Geräte anschließen Zum Einbinden von USB-Geräten wechseln Sie bitte zunächst in das Hauptmenü. Nach Anstecken des USB-Gerätes wird dieses vom Player erkannt und es erscheint der entsprechende Menüpunkt auf dem Bildschirm. Bei Verwendung eines externen USB-Laufwerks mit hohem Strombedarf (z.B. Festplatte), nutzen Sie bitte eine externe Stromversorgung für das Gerät. Die Ausgangsspannung für das Gerät über den USB-Port kann zu gering sein und somit das Gerät nicht funktionieren. Entfernen Sie kein externes Gerät vom USB-Anschluss während noch Daten geschrieben werden! SD Speicherkarten verwenden Zum Einlegen einer SD-Karte wechseln Sie bitte zunächst in das Hauptmenü. Schieben Sie die Speicherkarte in den SD Kartenslot am Player. Der Player erkennt die Speicherkarte und es erscheint der entsprechende Menüpunkt im Hauptmenü. Manche SD-Karten werden vom Player evtl. nicht erkannt bzw. funktionieren nicht richtig. Bitte verwenden Sie in diesem Fall eine andere SD-Karte. Entfernen Sie die Speicherkarte nicht während noch Daten geschrieben werden! eSATA Laufwerke anschließen Um ein eSATA Laufwerk anzuschließen, schalten Sie bitte beide Geräte zunächst aus! Verbinden Sie nun das eSATA Laufwerk mit dem eSATA-Anschluss des Players und schließen die externe Stromversorgung des eSATA Laufwerks an das Laufwerk an. Schalten Sie nun zuerst das eSATA Laufwerk, und im Anschluss den Player ein. Das eSATA Laufwerk wird nun vom Player erkannt und es erscheint der entsprechende Menüpunkt auf dem Bildschirm. Entfernen oder schalten Sie das eSATA Laufwerk nur aus, nachdem der Player ausgeschaltet wurde. USB Slave Funktion nutzen Um den Player mit eingebauter interner Festplatte über USB Slave anzuschließen, schalten Sie den Player zunächst aus. Verbinden Sie nun den USB Slave-Anschluss des Players mit dem USB Host-Anschluss am PC. Schalten Sie den Player wieder an. Der Player wird vom PC als neues USB-Gerät erkannt und kann nun mit Daten beladen werden. Zum sicheren Entfernen des Players nutzen Sie am PC den Befehl „Hardware sicher entfernen“ oder eine ähnliche Funktion, schalten Sie den Player aus und entfernen dann das Kabel vom USB Slave-Anschluss des Players und vom USB Host-Anschluss des PCs. Netzwerkfreigaben einbinden Um eine Netzwerkfreigabe mittels SMB oder NFS(Linux) einzubinden, wechseln Sie bitte zunächst ins Hauptmenü. Drücken Sie dort nun die «MENU» Taste der Fernbedienung und wählen «Netzwerkordner erstellen». Geben Sie nun alle benötigten Parameter für die Netzwerkfreigabe über die Fernbedienung ein. Im Anschluss erscheint im Hauptmenü dann ein neuer Menüpunkt mit der von Ihnen erstellten Netzwerkverbindung. Deutsch

Um alle verfügbaren SMB oder UPnP Netzwerk Ressourcen anzuzeigen, wählen Sie bitte den Menüpunkt «Network Browser» im Hauptmenü des Players. HINWEIS: Sollten nicht alle verfügbaren Netzwerk Ressourcen angezeigt werden, warten Sie bitte einige Minuten oder drücken nochmals die «MENU» Taste der Fernbedienung und wählen «Refresh». Festplatte formatieren Zum Formatieren einer Festplatte, die an den Player angeschlossen ist, wählen Sie im Hauptmenü das Laufwerk aus, drücken die INFO-Taste auf der Fernbedienung und wählen entweder den Befehl „Festplatte formatieren“ (zum Formatieren der gesamten Festplatte) oder den Befehl „Partition Formatieren“ (zum Formatieren einer bestehenden Partition). Der Player formatiert die Festplatte mit dem EXT2-Dateisystem. HINWEIS: Wenn Sie Festplatten, die mit dem Player formatiert wurden, an einem Windows PC verwenden möchten, müssen Sie evtl. zusätzliche Software am PC installieren, wie z.B. «EXT2FSD» (http://www. ext2fsd.com/). Player ein-/ und ausschalten Um den Player einzuschalten bringen Sie den Schalter auf der Geräterückseite in die Position „Ein“ und drücken Sie die POWER-Taste auf der Fernbedienung oder den POWER-Knopf vorne am Player. Um den Player in den Standby Modus zu versetzen, drücken Sie die «POWER» Taste auf der Fernbedienung oder den POWER-Knopf vorne am Player. Zum Beenden des Standby Modus drücken Sie bitte erneut eine der genannten Tasten. In den Player-Einstellungen (siehe Setup-Menü) können Sie zwischen zwei verschiedenen Standby-Modi wählen: dem „Hardware Standby“ Modus oder dem „Software Standby“ Modus. Im „Hardware Standby“ Modus ist das Gerät fast komplett ausgeschaltet und der Player verbraucht fast keinen Strom. Im „Software Standby“ Modus erzeugt der Player kein Videosignal mehr, ist aber trotzdem noch voll betriebsbereit. Z.B. Können Sie weitere am Gerät angeschlossene Geräte über die NAS-Funktion des Players ansprechen und nutzen. Das Beenden des „Software Standby“ dauert nur wenige Sekunden. Im „Software Standby“ Zustand benötigt der Player signifikant Strom. Wir empfehlen daher, den Player bei längerer Nichtnutzung nicht diesem Standby Modus zu belassen. Um den Player komplett auszuschalten, legen Sie den Schalter auf der Geräterückseite in die entsprechende Richtung um. Schalten Sie den Player jedoch nicht aus, solange noch externe Laufwerke an den Player angeschlossen sind und noch Daten geschrieben werden. HINWEIS: Nach Ausschalten des Players bzw. nach Versetzen des Players in den „Hardware Standby“ Modus sollten Sie ca. 1 Minute warten, bevor Sie den Player wieder einschalten. NAS (Network Attached Storage) Sie können über das lokale Netzwerk auf an den Player angeschlossene Laufwerke via FTP oder SMB zugreifen. Auf einem Windows Rechner tippen Sie einfach «ftp://IP-Adresse» oder «\\IP-Adresse» im Windows Explorer, wobei Sie “IP-Adresse “ durch die richtige IP-Adresse des Players ersetzen müssen (z.B. 192.168.0.5). WiFi (Drahtlose WLAN Verbindung) Sie können einen USB-WLAN (WiFi) Stick verwenden, um den Player mittels WLAN mit einem lokalen Netzwerk zu verbinden. Weitere Informationen zu den unterstützten USB-WLAN Sticks finden Sie unter: http://dune-hd.com/support/hw_compat/.

Dune HD Smart H1 Quick Start Guide Einschränkungen Die Kompatibilität des Players mit verschiedenen Geräten (A/V Geräte, Netzwerkgeräte, Festplattenlaufwerke, etc.) ist abhängig von verschiedenen Faktoren (Gerätemodell und Typ, Hardwareinstallation und Konfiguration des Players und der anderen Geräte). Sollte der Player nicht mit einem speziellen Gerät zusammenarbeiten, versuchen Sie die Konfiguration von Player und Gerät entsprechend zu ändern, um eine Funktion zu gewährleisten. Versuchen Sie verschiedene Möglichkeiten der Verbindungen zwischen Player und den anderen Geräten - oder verwenden Sie ein kompatibles Gerät. Die Kompatibilität des Players mit verschiedenen Medienformaten (Dateien, Discs, etc.) ist abhängig von verschiedenen Faktoren (Encoding der Media Inhalte, Player Konfiguration etc.). Sollte der Player einige Medien nicht abspielen, versuchen Sie die Konfiguration des Players entsprechend zu ändern oder nutzen Sie Medien in einem anderen Format. Player updaten und weitere Informationen Die neuesten Firmware Versionen des Players (Firmware Updates können die Funktion und Stabilität des Players verbessern und den Funktionsumfang erweitern) finden Sie im Internet unter folgendem Link: http://dune-hd.com/firmware/. (Hinweis: Sie können den Player auch mit dem Internet verbinden und die Firmware am Player direkt online aktualisieren; siehe Setup / Verschiedenes / Firmware Upgrade.) Aktuelle Anleitungen, Handbücher und weiterführende Informationen zur Bedienung und Nutzung des Players finden Sie im Internet unter: http://dune-hd.com/manuals/ http://dune-hd.com/support/ Player Konfiguration im Modulsystem Mit dem Dune HD Smart Modulsystem können Sie einen Player genau nach Ihren Bedürfnissen zusammenstellen: Die einzelnen Dune HD Smart Basismodule (Smart B1/ H1/ D1) können beliebig mit den verschiedenen optionalen Erweiterungsmodulen kombiniert werden, um einen ganzheitlichen, an die Kundenwünsche angepassten Player zusammenzustellen. Der Dune HD Smart Player als Basisgerät kann beispielsweise mit folgenden Modulen erweitert werden: ● Dune HD Smart HE (ermöglicht den schnellen Einbau einer SATA 3,5” Festplatte mit Hot Swap Funktion). ● Dune HD Smart ME (bietet zwei Steckplätze für den Einbau zusätzlicher Komponenten). ● Dune HD Smart BE (bietet optisches Laufwerk für die Wiedergabe von Blu-ray Discs/ DVDs/ CDs ) (einschließlich originaler Blu-ray Discs/DVDs). Die Erweiterungsmodule arbeiten ausschließlich mit dem Basisgerät (HD Smart Player) und verwenden ein gemeinsames Steuerungssystem, das über das Basisgerät implementiert ist. Die Module können beliebig kombiniert werden: Der Kunde kann z.B. aus zwei, drei oder sogar sechs Komponenten sein eigenes Dune HD Smart System zusammenstellen. Werden 2 oder 3 SMART-Module waagrecht nebeneinander gestellt, können diese mit speziellen Halterungen verbunden werden. Eine Kombination aus 3 Modulen (einschließlich des Basisgeräts), die auf diese Weise verbunden werden, ergibt dann einen neuen Player in Standardgröße (wie z.B. beim Dune HD Max). Durch Zusammenstellen der entsprechenden Module kann beispielsweise eine Funktionalität wie beim Dune HD Max erreicht bzw. noch übertroffen werden, und das bei größtmöglicher Flexibilität. Das Modulsystem bietet insbesondere die Möglichkeit, Module jederzeit beliebig nach den Bedürfnissen des Benutzers zusammenzustellen, sowie einzelne Module zu ersetzen (oder upgraden) anstatt die komplette Anlage austauschen zu müssen. Weitere Informationen finden Sie im Internet unter: http://www.dune-hd.com Deutsch
