BEDIENUNGSANLEITUNG GX-1001 GEMINI

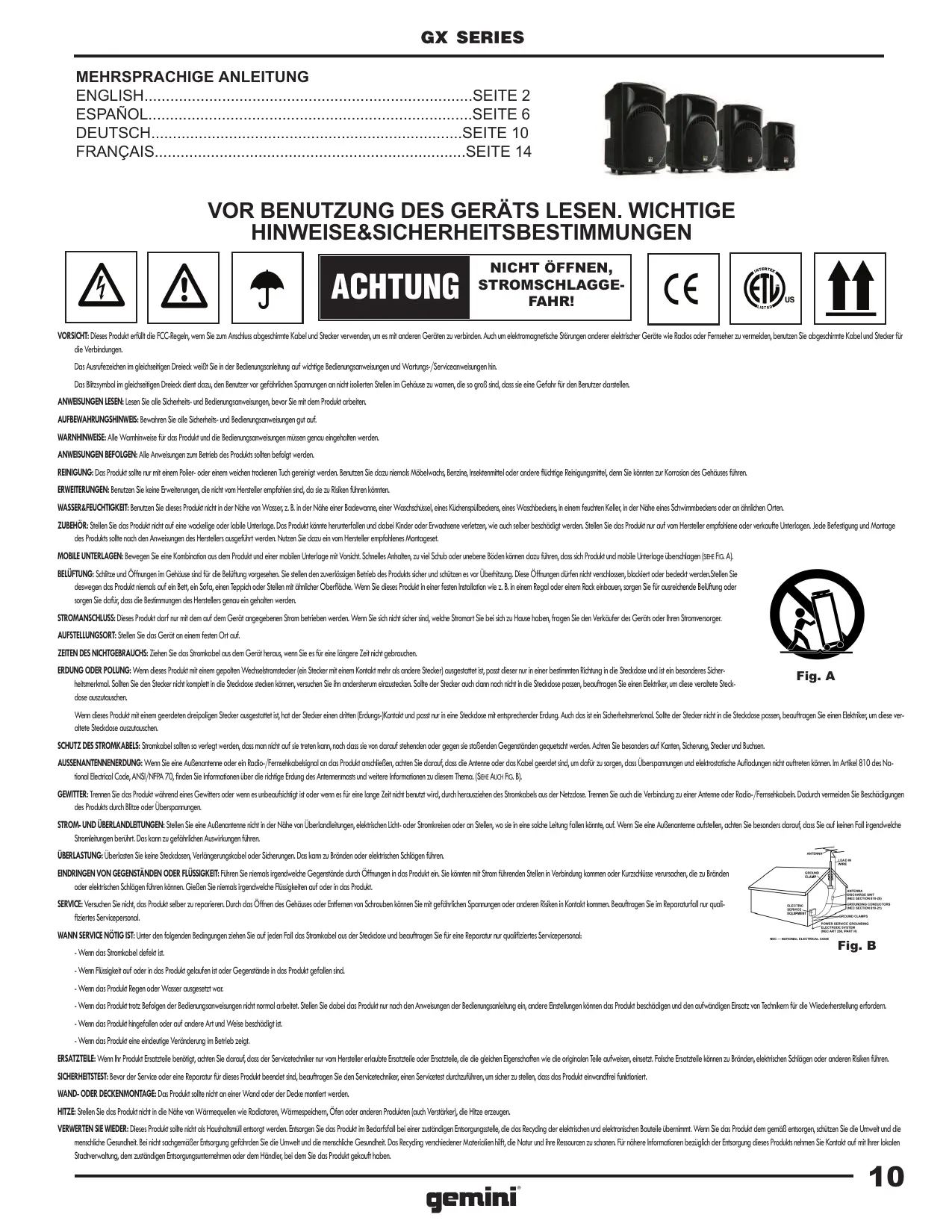

VOR BENUTZUNG DES GERÄTS LESEN. WICHTIGE HINWEISE&SICHERHEITSBESTIMMUNGEN ACHTUNG NICHT ÖFFNEN, STROMSCHLAGGEFAHR! VORSICHT: Dieses Produkt erfüllt die FCC-Regeln, wenn Sie zum Anschluss abgeschirmte Kabel und Stecker verwenden, um es mit anderen Geräten zu verbinden. Auch um elektromagnetische Störungen anderer elektrischer Geräte wie Radios oder Fernseher zu vermeiden, benutzen Sie abgeschirmte Kabel und Stecker für die Verbindungen. Das Ausrufezeichen im gleichseitigen Dreieck weißt Sie in der Bedienungsanleitung auf wichtige Bedienungsanweisungen und Wartungs-/Serviceanweisungen hin. Das Blitzsymbol im gleichseitigen Dreieck dient dazu, den Benutzer vor gefährlichen Spannungen an nicht isolierten Stellen im Gehäuse zu warnen, die so groß sind, dass sie eine Gefahr für den Benutzer darstellen. ANWEISUNGEN LESEN: Lesen Sie alle Sicherheits- und Bedienungsanweisungen, bevor Sie mit dem Produkt arbeiten. AUFBEWAHRUNGSHINWEIS: Bewahren Sie alle Sicherheits- und Bedienungsanweisungen gut auf. WARNHINWEISE: Alle Warnhinweise für das Produkt und die Bedienungsanweisungen müssen genau eingehalten werden. ANWEISUNGEN BEFOLGEN: Alle Anweisungen zum Betrieb des Produkts sollten befolgt werden. REINIGUNG: Das Produkt sollte nur mit einem Polier- oder einem weichen trockenen Tuch gereinigt werden. Benutzen Sie dazu niemals Möbelwachs, Benzine, Insektenmittel oder andere flüchtige Reinigungsmittel, denn Sie könnten zur Korrosion des Gehäuses führen. ERWEITERUNGEN: Benutzen Sie keine Erweiterungen, die nicht vom Hersteller empfohlen sind, da sie zu Risiken führen könnten. WASSER&FEUCHTIGKEIT: Benutzen Sie dieses Produkt nicht in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, einer Waschschüssel, eines Küchenspülbeckens, eines Waschbeckens, in einem feuchten Keller, in der Nähe eines Schwimmbeckens oder an ähnlichen Orten. ZUBEHÖR: Stellen Sie das Produkt nicht auf eine wackelige oder labile Unterlage. Das Produkt könnte herunterfallen und dabei Kinder oder Erwachsene verletzen, wie auch selber beschädigt werden. Stellen Sie das Produkt nur auf vom Hersteller empfohlene oder verkaufte Unterlagen. Jede Befestigung und Montage des Produkts sollte nach den Anweisungen des Herstellers ausgeführt werden. Nutzen Sie dazu ein vom Hersteller empfohlenes Montageset. MOBILE UNTERLAGEN: Bewegen Sie eine Kombination aus dem Produkt und einer mobilen Unterlage mit Vorsicht. Schnelles Anhalten, zu viel Schub oder unebene Böden können dazu führen, dass sich Produkt und mobile Unterlage überschlagen (SIEHE FIG. A). BELÜFTUNG: Schlitze und Öffnungen im Gehäuse sind für die Belüftung vorgesehen. Sie stellen den zuverlässigen Betrieb des Produkts sicher und schützen es vor Überhitzung. Diese Öffnungen dürfen nicht verschlossen, blockiert oder bedeckt werden.Stellen Sie deswegen das Produkt niemals auf ein Bett, ein Sofa, einen Teppich oder Stellen mit ähnlicher Oberfläche. Wenn Sie dieses Produkt in einer festen Installation wie z. B. in einem Regal oder einem Rack einbauen, sorgen Sie für ausreichende Belüftung oder sorgen Sie dafür, dass die Bestimmungen des Herstellers genau ein gehalten werden. STROMANSCHLUSS: Dieses Produkt darf nur mit dem auf dem Gerät angegebenen Strom betrieben werden. Wenn Sie sich nicht sicher sind, welche Stromart Sie bei sich zu Hause haben, fragen Sie den Verkäufer des Geräts oder Ihren Stromversorger. AUFSTELLUNGSORT: Stellen Sie das Gerät an einem festen Ort auf. ZEITEN DES NICHTGEBRAUCHS: Ziehen Sie das Stromkabel aus dem Gerät heraus, wenn Sie es für eine längere Zeit nicht gebrauchen. ERDUNG ODER POLUNG: Wenn dieses Produkt mit einem gepolten Wechselstromstecker (ein Stecker mit einem Kontakt mehr als andere Stecker) ausgestattet ist, passt dieser nur in einer bestimmten Richtung in die Steckdose und ist ein besonderes Sicherheitsmerkmal. Sollten Sie den Stecker nicht komplett in die Steckdose stecken können, versuchen Sie ihn andersherum einzustecken. Sollte der Stecker auch dann noch nicht in die Steckdose passen, beauftragen Sie einen Elektriker, um diese veraltete Steckdose auszutauschen. Fig. A Wenn dieses Produkt mit einem geerdeten dreipoligen Stecker ausgestattet ist, hat der Stecker einen dritten (Erdungs-)Kontakt und passt nur in eine Steckdose mit entsprechender Erdung. Auch das ist ein Sicherheitsmerkmal. Sollte der Stecker nicht in die Steckdose passen, beauftragen Sie einen Elektriker, um diese veraltete Steckdose auszutauschen. SCHUTZ DES STROMKABELS: Stromkabel sollten so verlegt werden, dass man nicht auf sie treten kann, noch dass sie von darauf stehenden oder gegen sie stoßenden Gegenständen gequetscht werden. Achten Sie besonders auf Kanten, Sicherung, Stecker und Buchsen. AUSSENANTENNENERDUNG: Wenn Sie eine Außenantenne oder ein Radio-/Fernsehkabelsignal an das Produkt anschließen, achten Sie darauf, dass die Antenne oder das Kabel geerdet sind, um dafür zu sorgen, dass Überspannungen und elektrostatische Aufladungen nicht auftreten können. Im Artikel 810 des National Electrical Code, ANSI/NFPA 70, finden Sie Informationen über die richtige Erdung des Antennenmasts und weitere Informationen zu diesem Thema. (SIEHE AUCH FIG. B). GEWITTER: Trennen Sie das Produkt während eines Gewitters oder wenn es unbeaufsichtigt ist oder wenn es für eine lange Zeit nicht benutzt wird, durch herausziehen des Stromkabels aus der Netzdose. Trennen Sie auch die Verbindung zu einer Antenne oder Radio-/Fernsehkabeln. Dadurch vermeiden Sie Beschädigungen des Produkts durch Blitze oder Überspannungen. STROM- UND ÜBERLANDLEITUNGEN: Stellen Sie eine Außenantenne nicht in der Nähe von Überlandleitungen, elektrischen Licht- oder Stromkreisen oder an Stellen, wo sie in eine solche Leitung fallen könnte, auf. Wenn Sie eine Außenantenne aufstellen, achten Sie besonders darauf, dass Sie auf keinen Fall irgendwelche Stromleitungen berührt. Das kann zu gefährlichen Auswirkungen führen. ÜBERLASTUNG: Überlasten Sie keine Steckdosen, Verlängerungskabel oder Sicherungen. Das kann zu Bränden oder elektrischen Schlägen führen. EINDRINGEN VON GEGENSTÄNDEN ODER FLÜSSIGKEIT: Führen Sie niemals irgendwelche Gegenstände durch Öffnungen in das Produkt ein. Sie könnten mit Strom führenden Stellen in Verbindung kommen oder Kurzschlüsse verursachen, die zu Bränden oder elektrischen Schlägen führen können. Gießen Sie niemals irgendwelche Flüssigkeiten auf oder in das Produkt. SERVICE: Versuchen Sie nicht, das Produkt selber zu reparieren. Durch das Öffnen des Gehäuses oder Entfernen von Schrauben können Sie mit gefährlichen Spannungen oder anderen Risiken in Kontakt kommen. Beauftragen Sie im Reparaturfall nur qualifiziertes Servicepersonal. WANN SERVICE NÖTIG IST: Unter den folgenden Bedingungen ziehen Sie auf jeden Fall das Stromkabel aus der Steckdose und beauftragen Sie für eine Reparatur nur qualifiziertes Servicepersonal: - Wenn das Stromkabel defekt ist. - Wenn Flüssigkeit auf oder in das Produkt gelaufen ist oder Gegenstände in das Produkt gefallen sind. Fig. B - Wenn das Produkt Regen oder Wasser ausgesetzt war. - Wenn das Produkt trotz Befolgen der Bedienungsanweisungen nicht normal arbeitet. Stellen Sie dabei das Produkt nur nach den Anweisungen der Bedienungsanleitung ein, andere Einstellungen können das Produkt beschädigen und den aufwändigen Einsatz von Technikern für die Wiederherstellung erfordern. - Wenn das Produkt hingefallen oder auf andere Art und Weise beschädigt ist. - Wenn das Produkt eine eindeutige Veränderung im Betrieb zeigt. ERSATZTEILE: Wenn Ihr Produkt Ersatzteile benötigt, achten Sie darauf, dass der Servicetechniker nur vom Hersteller erlaubte Ersatzteile oder Ersatzteile, die die gleichen Eigenschaften wie die originalen Teile aufweisen, einsetzt. Falsche Ersatzteile können zu Bränden, elektrischen Schlägen oder anderen Risiken führen. SICHERHEITSTEST: Bevor der Service oder eine Reparatur für dieses Produkt beendet sind, beauftragen Sie den Servicetechniker, einen Servicetest durchzuführen, um sicher zu stellen, dass das Produkt einwandfrei funktioniert. WAND- ODER DECKENMONTAGE: Das Produkt sollte nicht an einer Wand oder der Decke montiert werden. HITZE: Stellen Sie das Produkt nicht in die Nähe von Wärmequellen wie Radiatoren, Wärmespeichern, Öfen oder anderen Produkten (auch Verstärker), die Hitze erzeugen. VERWERTEN SIE WIEDER: Dieses Produkt sollte nicht als Haushaltsmüll entsorgt werden. Entsorgen Sie das Produkt im Bedarfsfall bei einer zuständigen Entsorgungsstelle, die das Recycling der elektrischen und elektronischen Bauteile übernimmt. Wenn Sie das Produkt dem gemäß entsorgen, schützen Sie die Umwelt und die menschliche Gesundheit. Bei nicht sachgemäßer Entsorgung gefährden Sie die Umwelt und die menschliche Gesundheit. Das Recycling verschiedener Materialien hilft, die Natur und ihre Ressourcen zu schonen. Für nähere Informationen bezüglich der Entsorgung dieses Produkts nehmen Sie Kontakt auf mit Ihrer lokalen Stadtverwaltung, dem zuständigen Entsorgungsunternehmen oder dem Händler, bei dem Sie das Produkt gekauft haben.

Unsymmetrische Verwendung des 6,3 mm Klinkenanschlusses Spitze = Signal Schaft = Masse/Abschirmung Symmetrische Verwendung des 6,3 mm Klinkenanschlusses Verbindungen Symmetrische Verwendung mit XLR Anschluss Eingang

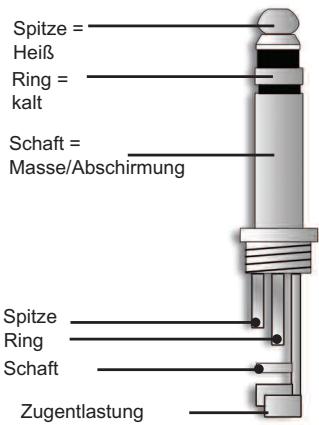

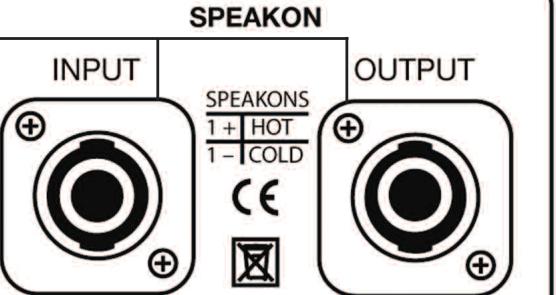

Spitze = Heiß Ring = kalt Schaft = Masse/Abschirmung Bei unsymmetrischer Verwendung müssen Pin 1 und 3 gebrückt werden. Spitze Schaft Zugentlastung Bei symmetrischen und unsymmetrischen Steckern müssen Ring und Schaft am Stereostecker gebrückt werden. PASSIVE LAUTSPRECHER

Spitze Ring Schaft Zugentlastung

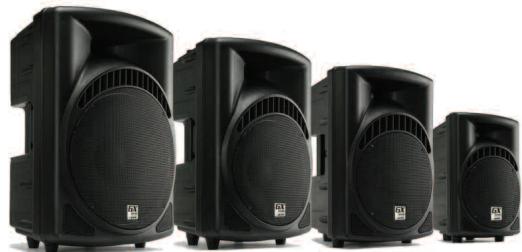

GX SERIES EINLEITUNG Wir beglückwünschen Sie zu Ihrer Wahl eines Lautsprechers aus der Gemini GX-SERIE. Die Lautsprecher sind mit einer limitierten 1-Jahres-Garantie* versehen und sie werden bei richtiger Behandlung und Pflege jahrelang zuverlässig arbeiten. Bitte registrieren Sie Ihr Produkt unter www.geminidj.com. *Es gelten die jeweiligen Gewährleistungsbestimmungen des Landes, wo das Gerät erworben wurde. WARNUNG

1. Lesen Sie die Anweisungen aufmerksam, bevor Sie das Gerät in Betrieb

2. Öffnen Sie das Gerät auf keinen Fall, es besteht Stromschlaggefahr.

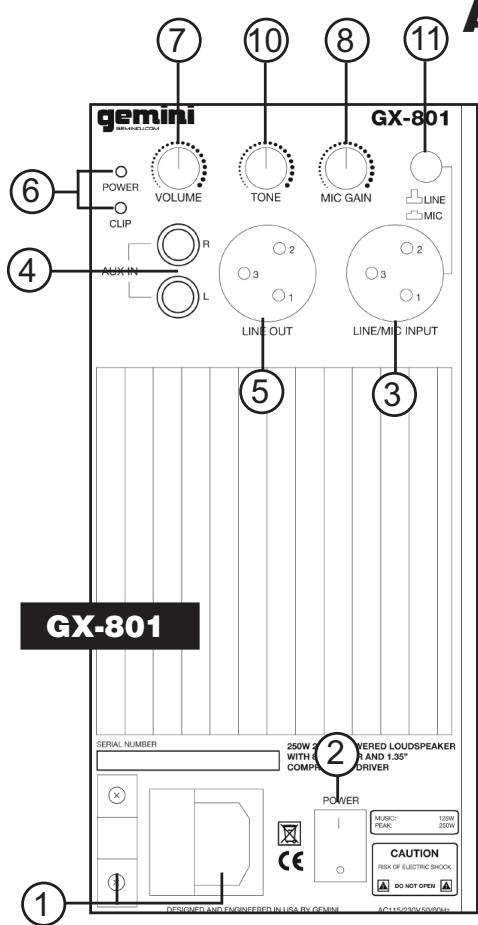

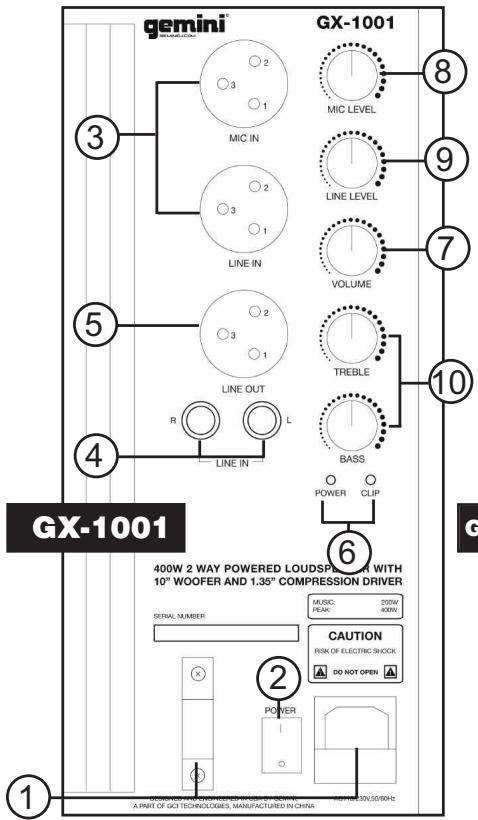

Vorgehen im Falle einer Beanstandung: Bitte setzen Sie sich mit Ihrem Gemini Vertragshändler in Verbindung. STEUERELEMENTE (AKTIVE LAUTSPRECHER)

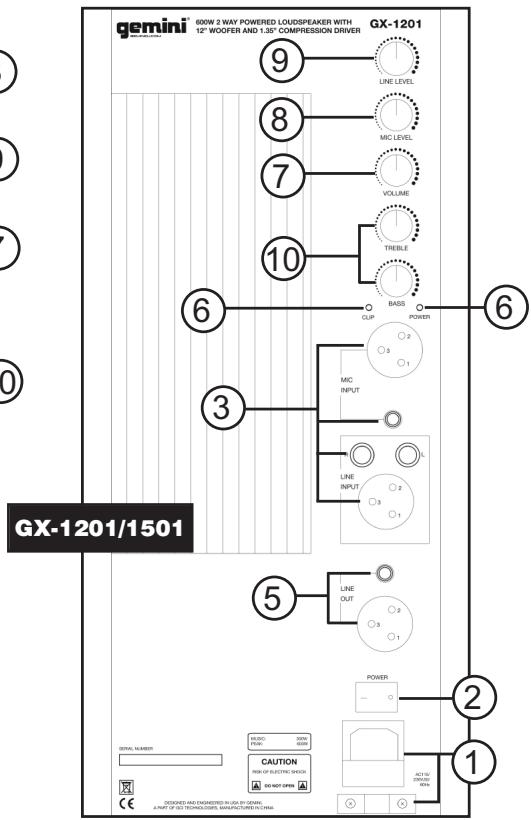

SICHERUNGSHALTER/SPANNUNGSWAHLSCHALTER und NETZANSCHLUSS. Stellen Sie sicher, dass Sie die richtige Spannung eingestellt haben, bevor Sie den Lautsprecher in Betrieb nehmen. Ersetzen Sie eine durchgebrannte Sicherung nur durch eine desselben Typs und mit den identischen Werten. Mit dem POWER Schalter schalten Sie den Lautsprecher ein. HAUPTEINGANG An die XLR- (GX-801 and 1001) und XLR-, 6,3 mm Klinke- und Cinch-Anschlüsse (GX1201 und 1501) schließen Sie Ihre Signalquelle an. Die GX-801 bietet die Möglichkeit, die Art des XLR Eingangs mithilfe des MIC/LINE Schalters auszuwählen: Entweder Line- oder Mikrofoneingang stehen zur Wahl. Die GX-1001 verfügt über separate XLR Eingänge für MIKROFON und LINE, die sich individuell regeln lassen. Die GX-1201 und 1501 haben neben individuellen symmetrischen XLR Eingängen für MIKROFON und LINE zusätzlich einen unsymmetrischen 6,3 mm Klinkeneingang für Mikrofon und einen Cinch Eingang für Line Signale. AUX EINGANG An diese unsymmetrischen 6,3 mm Klinken- (GX-801 und 1001) und Cinch Anschlüsse (GX-1201 und 1501) können Sie eine weitere Signalquelle anschließen. Sind sowohl der HAUPTEINGANG als auch der AUX EINGANG angeschlossen, können Sie beide Signale gleichzeitig hören. LINE AUSGANG Dieser Ausgang liefert eine Kopie des Eingangssignals, um es beispielsweise an einen weiteren aktiven Lautsprecher aus der GX-Serie zu leiten POWER und CLIP LED Die POWER LED leuchtet, sobald der Lautsprecher in Betrieb genommen wurde. Die CLIP LED leuchtet immer dann, wenn das System übersteuert. Betreiben Sie die Lautsprecher der GX SERIE nicht im Bereich von Übersteuerungen, da dies zu Beschädigungen des internen Verstärkers oder dem Durchbrennen der HAUPTSICHERUNG führen kann. Mit dem VOLUME Regler stellen Sie die Gesamtlautstärke des Lautsprechers ein. Der MIC GAIN/LEVEL Regler ist für den GAIN (GX-801) und/oder die LAUTSTÄRKE (GX-1001,1201 und 1501) des MIKROFON EINGANGS zuständig. Mit dem LINE LEVEL Regler wird die Lautstärke der Eingänge INPUT und AUX INPUT (GX-1001,1201 und 1501) geregelt. 10 TONE/EQ (BASS und TREBLE) REGLER TONE (GX-801) Hiermit stellen Sie die hohen Frequenzen der GX801 ein. Drehen Sie nach links und Sie hören weniger Höhen, beim Drehen nach rechts, werden mehr hohe Frequenzen hörbar. EQ (BASS und TREBLE) (GX-1001,1201 und 1501) Der (TREBLE) Regler steuert den Anteil der hohen Frequenzen, während der (BASS) Regler die tiefen Frequenzen regelt. 11 MIC/LINE SCHALTER (nur GX-801) Hiermit legen Sie fest, ob der XLR Eingang der GX-801 als LINE- oder MIKROFON Eingang arbeitet. WICHTIG: WENN SIE EIN LINE SIGNAL ANSCHLIESSEN UND SICH DER SCHALTER IN DER POSITION MIC BEFINDET, KANN DAS ZU ÜBERSTEUERUNGEN DES LAUTSPRECHERS FÜHREN! (PASSIVE LAUTSPRECHER) Verwenden Sie zum Anschluss der GX-800, 1000, 1200 und 1500 ein SPEAKON™ Kabel, um Sie an einen 12 Verstärker anzuschließen. Verbinden Sie den SPEAKON™ Ausgang des Verstärker mit dem SPEAKON™ Eingang des Lautsprechers.

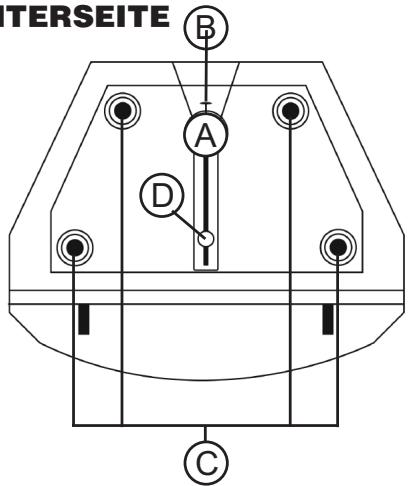

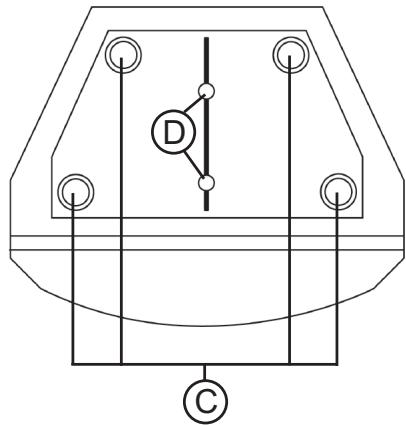

GX SERIES LAUTSPRECHERSTATIVE BEFESTIGUNG (GX-1200/1201/1500/1501) OBERSEITE UNTERSEITE B

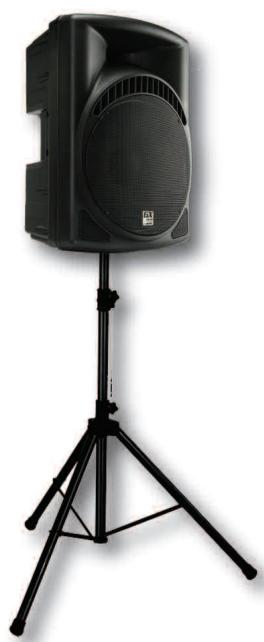

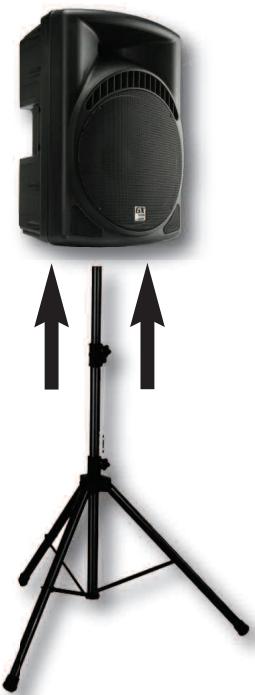

STATIVMONTAGE Schieben Sie ein passendes Stativ in den STATIVADAPTER

STAPELN Sie können die Lautsprecher der GX SERIE stapeln, indem Sie die GUMMIFÜSSE in die STAPELECKEN der unteren Box stellen.

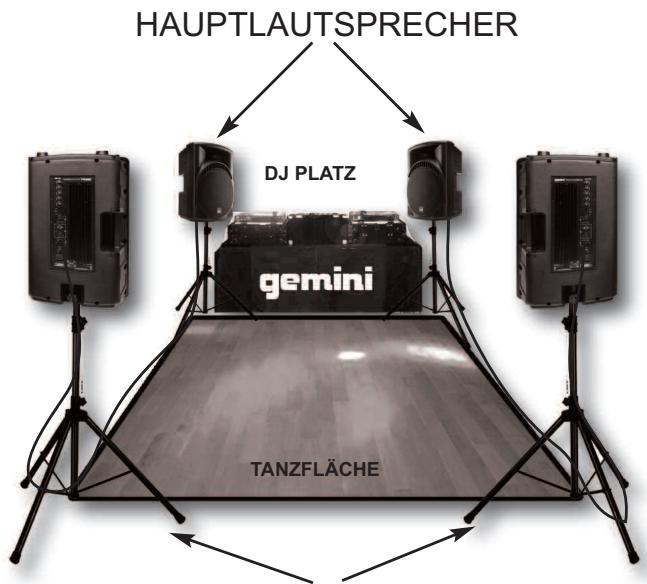

SICHERHEITSSTIFT Sie können das Stativ sichern, indem Sie den SICHERHEITSSTIFT einschieben, nach dem Sie die Box auf dem Stativ befestigt haben. FLUGPUNKTE Verwenden Sie nur passende Montagehardware, die Sie seperat erwerben können. TECHNISCHE DATEN HAUPTLAUTSPRECHER DJ PLATZ Woofer Magnetgewicht Woofer Schwingspule Woofer Impedanz Woofer RMS Leistung Woofer Spitzenleistung Kompressionstreiber Magnetgewicht Kompressionstreiber Membrangröße Kompressionstreiber RMS Leistung Kompressionstreiber Spitzenleistung Trennfrequenz Horn Abstrahlwinkel Empfindlichkeit Frequenzgang Verstärkertyp RMS Leistung Peak Leistung Stativadapter Woofer Magnetgewicht Woofer Schwingspule TANZFLÄCHE Woofer Impedanz Woofer RMS Leistung Woofer Spitzenleistung Kompressionstreiber Magnetgewicht Kompressionstreiber Membrangröße Kompressionstreiber RMS Leistung Kompressionstreiber Spitzenleistung Trennfrequenz Horn Abstrahlwinkel Alle GX Lautsprecher verfügen über: Stahl/Aluminiumguss Woofer, Hochständer- Empfindlichkeit adapter,Aux Line Ausgänge, Metalfrontgitter, Hochtemperaturschwingspule, Flug- Frequenzgang punkte, Gummifüße, Stapelecken, komfortable Griffmulden Verstärkertyp RMS Leistung Gewicht/Versandgewicht: GX-800/801 (12,5 kg / 14,5 kg) Peak Leistung GX-1000/1001 (16 kg / 19,5 kg) Stativadapter GX-1200/1201 (22 kg / 25 kg) GX-1500/1501 (26 kg / 29,5 kg)

ZUSATZLAUTSPRECHER IN REIHE

Änderungen ohne vorherige Ankündigung vorbehalten.

EN FRANCE En cas de panne, merci de contacter votre revendeur. Tout appareil en panne doit y être retourné, accompagné de sa facture d'achat, de son emballage d'origine et d'un descriptif de panne. L'appareil sera expédié au SAV de GCI Technologies France. Tout produit reçu sans facture sera réparé hors garantie. L’appareil sera ensuite ré-expédié au revendeur. IN GERMANY Die allgemeinen gesetzlichen Gewährleistungen bleiben von den Herstellergarantien unberührt. Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte sowie bei unsachgemässer Behandlung. Gewährleistungsansprüche sind ausschließlich gegenüber Ihrem Fachhändler geltend zu machen.
