XI SYSTEM - Audiosystem CABASSE - Kostenlose Bedienungsanleitung

Produkttyp	Hi-Fi-/Videosystem
Marke	Cabasse
Modell	Xi SYSTEM
Mögliche Konfiguration	2.1, 5.1, 6.1, 7.2
Xi-Satelliten Standlautsprecher - Abmessungen (H x B x T)	103 x 132 x 115 cm
Xi-Satelliten Regallautsprecher - Abmessungen (H x B x T)	42 x 12 x 15 cm
Xi-Satellit Center/Wand - Abmessungen (H x B x T)	42 x 12 x 15 cm
Xi-Subwoofer - Abmessungen (H x B x T)	42 x 26 x 44 cm
Gewicht Xi-Satellit Standlautsprecher	8 kg
Gewicht Xi-Satellit Regallautsprecher	4 kg
Gewicht Xi-Subwoofer	16 kg
Subwoofer-Stromversorgung	115V/230V (Schalter)
Nennimpedanz	8 Ohm
Nennleistung	100 W
Spitzenleistung	700 W
Frequenzgang Satelliten	150 - 20 000 Hz
Frequenzgang Subwoofer	30 - 170 Hz
Magnetische Abschirmung	Ja
Hauptfunktionen	SCS-Technologie, Basses-Summierer MAX, Mehrkanalsystem
Reinigung	Weiches Tuch, Staubsauger für Gitter (Vorsicht Leistung)
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen, Verpackungen von Kindern fernhalten
Mitgeliefertes Zubehör	2 Cinchkabel, MAX-Summierer, Wandhalterungen, Schrauben
Kundendienst	Autorisierte Händler, Telefon [phone], E-Mail [e-mail]

Häufig gestellte Fragen - XI SYSTEM CABASSE

Wie konfiguriere ich das Xi SYSTEM im 2.1-Modus?

Verbinden Sie die Ausgänge VORNE LINKS und VORNE RECHTS des Verstärkers mit den Xi-Satelliten. Verwenden Sie den MAX-Summierer und ein Cinchkabel, um den MAX mit dem MAX IN-Eingang des Subwoofers zu verbinden. Schließen Sie die Drähte des MAX parallel zu den Kabeln der Satelliten an, unter Beachtung der Polarität (+/rot, -/schwarz).

Wie installiere ich den Xi-Regallautsprecher auf einem Ständer?

Der Xi-Regallautsprecher wird mit 4 Kreuzschlitzschrauben, die mit dem Ständer (separat erhältlich) geliefert werden, am Ständer befestigt.

Was tun, wenn das System keinen Ton erzeugt?

Überprüfen Sie, ob Verstärker und Subwoofer am Stromnetz angeschlossen und auf ON oder AUTO gestellt sind. Stellen Sie sicher, dass die Quelle am Verstärker richtig ausgewählt ist. Überprüfen Sie die Anschlüsse der Satelliten und des Subwoofers.

Wie stelle ich den Basspegel des Xi-Subwoofers ein?

Stellen Sie den VOLUME-Regler an der Vorderseite des Subwoofers ein. Für eine optimale Einstellung verwenden Sie eine Stereoquelle (CD) und die Testtöne Ihres Verstärkers. Nähern Sie den Subwoofer der Wand oder entfernen Sie ihn, um die Basswahrnehmung zu ändern.

Welche Rolle spielt der MAX-Summierer von Cabasse?

Der MAX-Summierer entnimmt die tiefen Frequenzen der Verstärkerkanäle und leitet sie zum Xi-Subwoofer. Er ist für den Betrieb des Systems unerlässlich.

Wie positioniere ich den Xi-Subwoofer?

Platzieren Sie ihn im vorderen Hörbereich, mindestens 60 cm von Ihrem Fernseher entfernt, um magnetische Störungen zu vermeiden. Testen Sie verschiedene Positionen, um die Wiedergabe je nach Raumakustik zu optimieren.

Kann ich die Xi-Satelliten als Wand-Centerlautsprecher verwenden?

Ja, die Xi-Satelliten sind identisch und können auf jedem Kanal verwendet werden. Für eine horizontale Wandmontage (Centerkanal) verwenden Sie die mitgelieferten männlichen Halterungen. Für eine vertikale Montage schrauben Sie die weiblichen Teile ab, drehen Sie sie um 90° und schrauben Sie sie wieder fest.

Wie reinige ich die Xi-Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Reinigungsmittel, Lösungsmittel oder Produkte, die Alkohol oder Ammoniak enthalten. Das Schutzgewebe kann vorsichtig abgesaugt werden, vermeiden Sie jedoch zu starkes Saugen, da dies die Lautsprecher beschädigen könnte.

Welche Einstellungen sollte ich an meinem Audio-Video-Verstärker vornehmen?

Stellen Sie alle Kanäle (vorne, Mitte, hinten) auf GROSS und aktivieren Sie den Subwoofer (ON). Der Subwoofer sollte mit dem Crossover-Regler auf etwa 3 eingestellt und die Phase je nach Position angepasst werden.

Wie kontaktiere ich den Cabasse-Kundendienst?

Sie können den Kundendienst unter 02 98 05 13 13 oder per E-Mail an [e-mail] kontaktieren. Besuchen Sie auch die Website www.cabasse.com für die Liste der autorisierten Händler.

BEDIENUNGSANLEITUNG XI SYSTEM CABASSE

OWNER'S MANUAL • BETRIEBSANLEITUNG

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichlichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

Cabasse Xi SYSTEM® ist eine Hi Fi - Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS

Reihe stammende SCS Technologie (Source à Cohérence Spa-tiale) weiterführ. Mit den Xi 2 Weg-Lautsprechern in Verbindung mit einem Xi Subwoofer konnen Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 2.1 (StereoWiedergabe), Konfiguration 5.1 (5 Kanal-Wiedergabe), 6.1, 7.2...

AUSPACKEN DER LAUTSPRECHERBOXEN

Öffnen Sieitte den Karton,um nach und nach{jedes einzelne Element Ihres Xi SYSTEMs® herauszuholen.

Vorsicht

Bitte gehen Sie vorsichtig mit dem 16 Kg schweren Subwoofer um, damit Sie sich nicht verletzen.

Vorsicht

Um Brandrisiken und Stromschlaggefahr zu vermindern, vermeiden Sieitte eine zu hohe Feuchtigkeit und setzen Sieitte nicht die Lautsprecher dem Wasser aus.

Vorsicht

Um eine Erstickungsgefahr zu vermeiden bewahren Sieitte die Verpackung welt enternt von Kindern auf.

MONTAGE UND AUFBAU

Die einzeln Bausteine Ihres Systems:

2,3,5,6 oder 7 Xi Satelliten

1 aktiver Cabasse Xi Subwoofer mit 1 MAX Cabasse Bass-Summierer und 2 CINCH-Kabel (6 Meter)

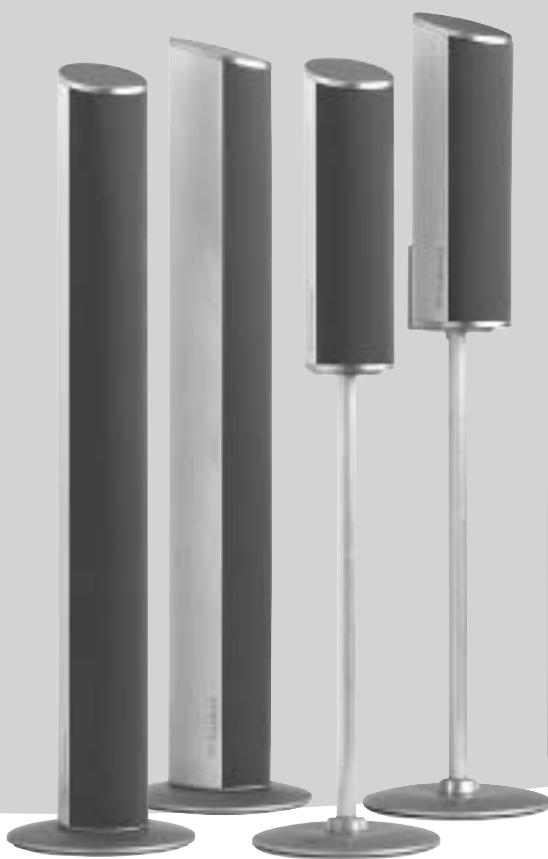

Xi-Satellit Saule

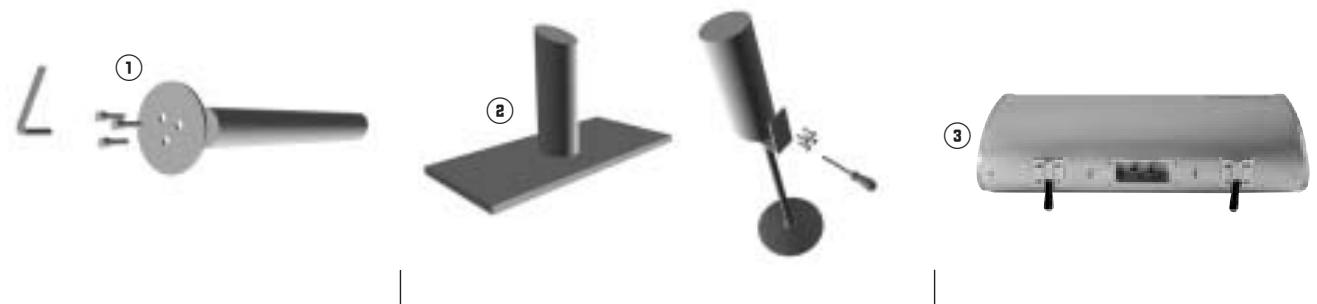

Die Säulenversion des Xi-Satellite Swird ebenerdig aufgestellt. Durch die „silent block“-Vorrichtung im Sockel ist ein{sicherer Stand auf jeder Art Boden gewährleistet. Der Xi-Satellite Säule wird mithilfe der 3 beiliegenden Schrauben und des Schlüssels auf den Sockel montiert ①.

Xi-Satellit Bibliothek

These Xi-Version kann auf einem Regal angebracht oder auch auf einen Standfuß montiert werden. Die beiden Standfuß für den Xi Bibliothek sind gesondert erhältlich. Der Xi-Satellite Bibliothek wird mit 4 Kreuzschlitz-Schrauben (bei den Standfuß mitgeliefert) auf den Fuß geschraubt ⑧.

Xi-Satellit Zentral/Wand

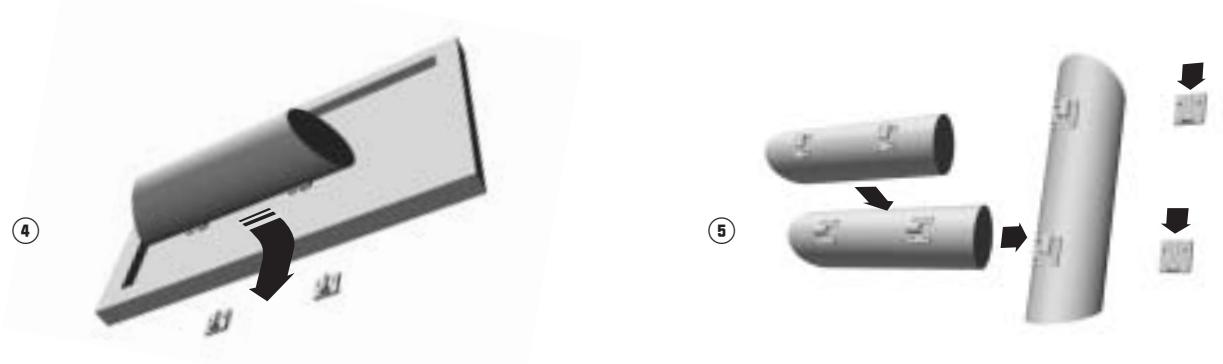

Bei dieser Version können Sie wahlweise:

■ den Satelliten horizontal auf oder unter einem Fernsehgerät oder auf einem Regal anbringen. Hierzu werden die beiden „silent block" - Haltestifte in die beiden Träger an der Rückseite des Satelliten geschraubt ③;
den Satelliten horizontal an der Wand anbringen. Hierzu werden die beiden mitgelieferten Halterungen mit 2 Schrauben an der Wand befestigt (4);
■ den Satelliten senkrecht an der Wand anbringen (Front- oder Surroundlautsprecher) Hierzu werden die beiden mitgelieferten Halterungen mit 2 Schrauben an der Wand befestigt. Vorher müssen jedoch die beiden Träger an der Rückseite des Satelliten abgeschraubt, um 90^ gedreht und wieder ange-schraubt werden (5) .

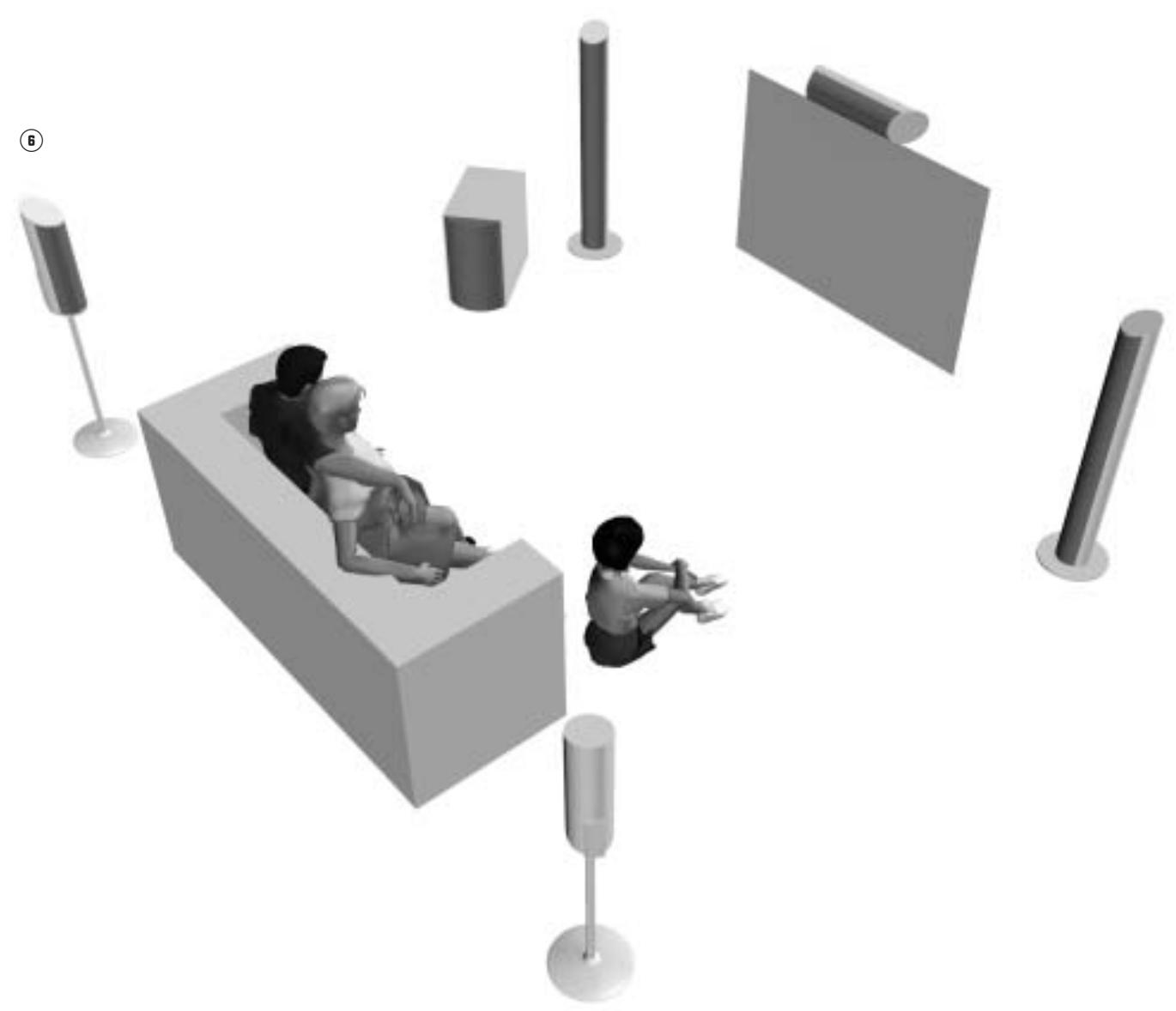

AUFSTELLUNG DES Xi SYSTEM®

Da alle Satelliten des Xi SYSTEM® identisch sind, können diese undifferenziert für irgend einen Canal ihrer Anlage verwendet werden. Alle Satelliten sind magnetisch abgeschirmt, um jegliche Einstreuung in ihren Fernseher zu verhindern, somit konnen diese direkt besoin einer Bildquelle aufgestellt werden.

Die beiden vorne links und rechts aufgestellten Satelliten * müssen in Richtung des Hörplatzes abstrahlen und das Bild sollen * möglichst mittig stehen, mit jeweils einem Abstand von 2 bis 5 Metern zwischen dem Bild und den Satelliten.

Der Center-Satellite sollte so nahe wie nur möglich an das Bild angekoppelt werden, entweder über, unter oder direkt auf den Fernseher stehend. Der Center-Satellite sollte mittig auf dem Fernseher stehen, damit eine Kohärenz zwischen dem Bild und den Dialogen aus dem Satelliten entstehen.

Die hinteren Satelliten sollenn möglichst in Ohrhöhe oder höher und leicht hinter dem Hörplatz aufgestellt werden.

Der Subwoofer sollene möglichst in der vorderen Hälfte des Hörraums aufgestellt werden. Jedoch ist es wichtig, den genauen Aufstellungsplatz des Subwoofer zu orten, indem man diesen an verschiedene Punkten des Hörraums ausprobiert. Der Klang ist immer raumbedingt. Um jegliche Einstreuung in den Fernseher zu vermeiden sollte der Xi Subwoofer mindestens 0,6 Meter von dem letzteren halten.

Vorsicht

Vor dem Anschluss
bitte Verträcker und Subwoofer
ausschalten, am besten indem
Sie die Netzstecker der genannten
Geräteziehen.

Vorsicht

Bitte verwenden Sie nie beschädigte

Kabel; Kontakte und elektrische Kurzschlüsse

konnen

Ohre Anlage

unwiderruflich

beschädigen.

Vor der

Inbetriebnahme

sollten Sie sich

vergewissern

dass alle Phasen

stimmen, indem

Sie überprüfen

ob die ^+ /roten

Klemmen

des Verstärkers

mit den + /roten

Klemmen

derSatelliten

verbunden sind.

Bitte überprüfen Sie

nach dem gleichen

Muster

die-/schwarzen

Klemmen.

ANSCHLUSS

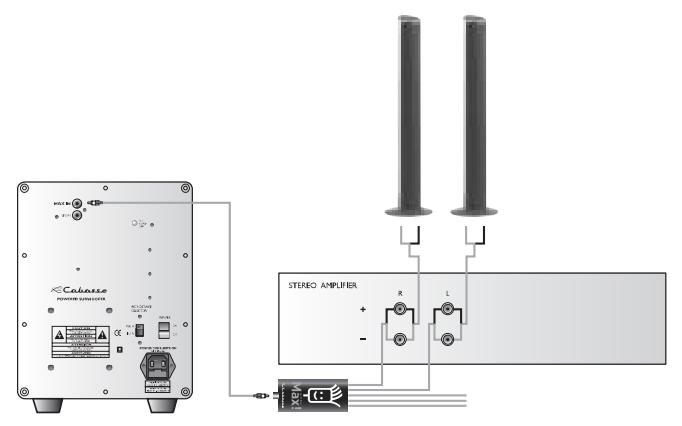

Konfiguration 2.1 / Stereo ⑦

2 Xi-Satelliten + 1 Xi-Subwoofer (wird zusammen

mit 1 MAX-Bass-Summierer und 2 CINCH-Kabeln geliefert)

Schlieben Sie die beiden Verständiger-Ausgänge „FRONT LEFT" und „FRONT RIGHT" direkt an die entsprechenden Xi-Satellinen an.

Schlieben Sie den Subwoofer mithilfe des MAX-Bass-Summierers und eines der beiden CINCH-Kabel an. Die Basse am Ausgang der beiden Verstärker-Kanäle werden vom MAX direkt am Verstärker-Ausgang aufgenommen und mithilfe eines der CINCH-Kabel vom MAX zum Eingang „MAX IN" am Subwoofer weitergeleitet. Da die MAX-Kabel einheitlich sind, konnen sie an jeder der beiden Laatsprecher angeschlossen werden. Beim Parallel-Anschluss von 2 der 5 MAX-Kabelpaare mit den Laatsprecherkabeln zwischen Verstärker und Xi-Satelliten ist unbedingt auf die richtige Polung zu achten (+/rot, - /schwarz).

Vorsicht

Zur Vermeidung von eventuellen Kurzschlüssen am MAX-Eingang sollen den 3 nicht benutzten MAX-Kabelpaare mit Lusterklemmen (nicht mitgeliefert) isoliert werden.

Vorsicht

DerEinsatz

des MAX Cabasse

Bass-Summierers

ist notwendig, um

das Xi SYSTEM

korrekt zu

benutzen,itte

befolgen Sie genau

die anbei

geschilderten

Anschluss-

anweisungen.

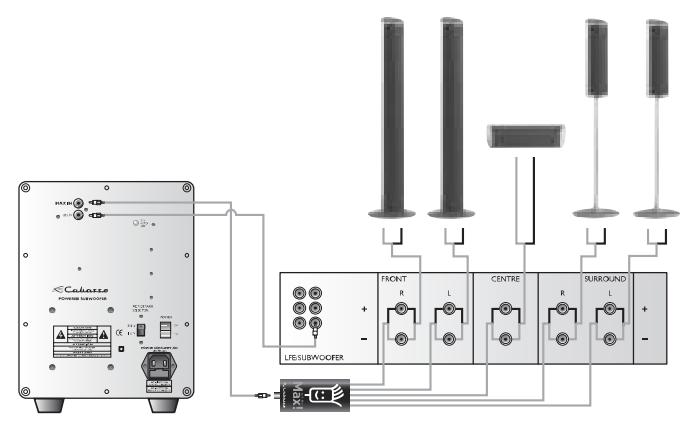

Konfiguration 5.1 8

5 Xi-Satelliten + 1 Xi-Subwoofer (wird zusammen mit 1 MAX-

Bass-Summierer und 2 CINCH-Kabeln gefelert)

Schlieben Sie alle fünf Veränderer-Ausgänge „FRONT LEFT“, „FRONT RIGHT“, „CENTER“, „SURROUND LEFT“ und „SURROUND RIGHT“ direkt an die entsprechenden Xi-Satelliten an.

Schlieben Sie den Subwoofer mithilfe des MAX-Bass-Summierers und der beiden CINCH-Kabel an. Die Basse am Ausgang der fünf Kanäle Ihrres Audio/Video-Verstärkers werden vom MAX direkt am Verstärker-Ausgang aufgenommen und mithilfe eines der CINCH-Kabel vom MAX zum Eingang „MAX IN" am Subwoofer weitergeleitet. Da die MAX-Kabel einheitlich sind, können sie in beliebiger Reihenfolge an die Lautsprecher angeschlossen werden. Beim Parallel-Anschluss der 5 MAX-Kabelpaare mit den Lautsprecherkabeln zwischen Audio/Video-Verstärker und Xi-Satelliten ist unbedingt auf die richtige Polung zu achten (+/rot, -/schwarz).

Verbinden Sie mit dem zweiten CINCH-Kabel den Eingang LFE IN am Subwoofer mit dem Ausgang SUBWOOFER/LFE am Audio/Video-Verständär.

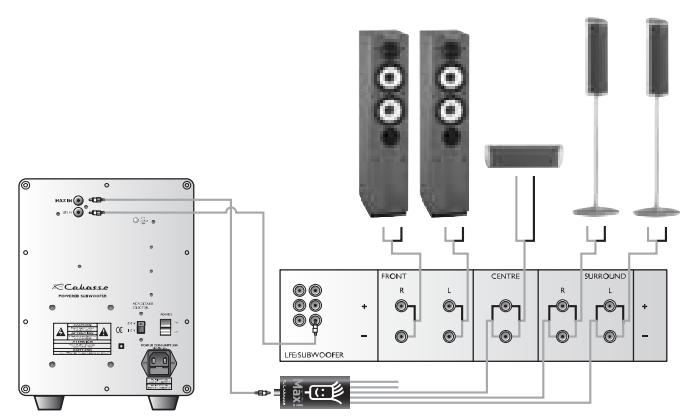

Weiterentwicklung vom Stereo zur Konfiguration 5.1 ⑧

2 Cabasse-Lautsprecher + 3 Xi-Satelliten + 1 Xi-Subwoofer (wird zusammen mit 1 MAX-Bass-Summierer und 2 CINCH-Kabeln geliefert)

Schließen Sie die beiden Verstärker-Ausgänge „FRONT LEFT" und „FRONT RIGHT" direkt an ihre Cabasse-Lautsprecher und die Ausgänge „CENTER", „SURROUND LEFT" und „SURROUND RIGHT" an die entsprechenden Xi-Satelliten an.

Schließen Sie den Subwoofer mithilfe des MAX-Bass-Summierers und der beiden CINCH-Kabel an. Die Basse am Ausgang der 3 Kanäle (CENTER, SURROUND LEFT und SURROUND RIGHT) Ihr Audio/Video-Veränderkoders werden vom MAX direkt am Veränderer-Ausgang aufgenommen und mithilfe eines der CINCH-Kabel vom MAX zum Eingang „MAX IN" am Subwoofer weitergeleitet. Da die MAX-Kabel einheitlich sind, konnen sie in beliebiger Reihenfolge an die Lautsprecher angegeschlossen werden. Beim Parallel-Anschluss der 3 von 5 MAX-Kabelpaaren mit den Lautsprecherkabeln zwischen Audio/Video-Veränderkoder und Xi-Satelliten ist unbedingt auf die richtige Polung zu achten (+/rot, -/schwarz).

Vorsicht

Zur Vermeidung von eventuellen Kurzschlüssen am MAX-Eingang sollen die 2 nicht benutzten MAX-Kabelpaare mit Lusterklemmen (nicht mitgeliefert) isoliert werden.

Verbinden Sie mit dem zweiten CINCH-Kabel den Eingang LFE IN am Subwoofer mit dem Ausgang SUBWOOFER/LFE am Audio/Video-Veränder.

Kontrollieren Sieitte,ob alle Anschlussund Verbindungen korrekt durchgefuhrt werden:Satelliten und Subwoofer-Verbindungen mit Ihr Audio-Videooverstarker.Vergewissern Sie sich dass alle Satelliten korrekt aufgestellt wurden,sodass Ihr Audio-Videooverstarker auch die richtigen Satelliten ansteuert.

Überprüfen Sieitte,dass alle Lautsprecherkabel phasengerecht

Vorsicht

Um einem Stromschlagrisiko vorzubeugen, vergewissern

Sie sich, dass Sie

den Netzstecker

bis zum Anschlag in

die Subwoofer-Gerätebuchse

hineingedrückt haben.

angeschlossen sind (+/rot auf +/rot und schwarz/- auf schwarz/). Ein nicht korrekt angeschlossenes Kabel kann einen Signalverlust verursachen. Sobald Sie diese Überprüfung durchgefuhrt haben, können Sie ihren Subwoofer und ihren A/V-Veränder als Netz hangen.

EINSTELLUNGEN

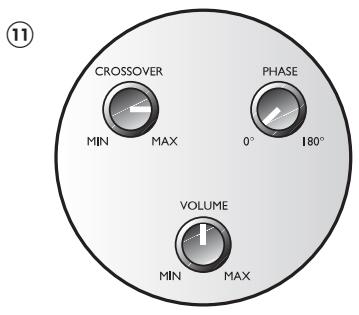

Subwoofer-Einstellungen 10

Bitte überprüfen Sie, ob der Netzspannungsschalter 115V/230V korrekt eingestellt ist.

Der Ein/Aus-Schalter des Subwoofoers verfügt über 3 Positionen:

ON: Permanent eingeschaltet

AUTO: Einschaltautomatik. Das System schaltet sich automatisch ein oder aus, je nachdem, ob ein Signal aus dem A/V-Veränderer anliegt oder nicht. Um das System auszuschalten reicht es wenn Sie ihren A/V-Veränderer ausschalten.

OFF: Ausgeschaltet

Stellen Sieitte den Schalter auf AUTO oder ON.

CROSSOVER: Drehen Sieitte das Potentiometer bis zur Position „3 Uhr" auf.

VOLUME: Der Pegel wird nach Ihr Empfinden eingestellt. Ein Mittelwert wird erzielt wenn man den Potentiometer Volume auf „12 Uhr“ stellt. Um eine perfekte Feinabstimmung zu erzielen, empfehlen wir Ihnen, diese ab einer Stereoquelle zu tätigen (CD). Dank des Ihres A/V-Veränderkers konnen Sie ihren Subwoofer bereits einpegeln.

PHASE: Im Normalfall sollte das Potentiometer auf 0^ stehen, davon empfehlen wir Ihnen die folgenden 2 Einstellungen.

1 - Das Potentiometer auf 0^ stellen, wenn die vorderen Satelliten und der Subwoofer einen Halbkreis in Bezug auf ihren Hörplatz bilden.
2 - Das Potentiometer auf 180^ stellen wenn Ihr Subwoofer 1,5 Meter nach vorne oder nach hinten, in Bezug auf den von Satelliten gebildeten Halbkreis, entfernt stehen.

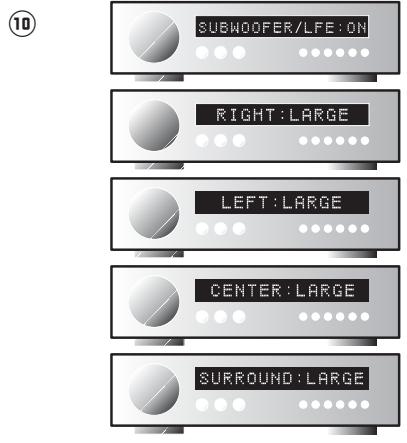

Einstellung Ihres Audio/Video-Verständerkers ⑪

Die folgende Tafel schildert Ihnen die Einstellungen, die zu verwenden sind.

TECHNISCHE DATEN DES XI SYSTEMS

Xi SYSTEM®	Verwendung	Benutzung	Wage	Chassis		Wirkungs-grad 1W/1m	Übergangs-frequenz (Hz)	Phase	Übertragungs-bereich (Hz)
				Hochtöner (cm)	Mitteltöner* (cm)
Xi Satelliten Saïle	Boden	System für 2/7 Kanäle	2	SOFT DOME 2.6 cm	10 cm x2	92.5 dB	3500	-	150-20000
Xi Satelliten Bibliothek	Bibliothek / Standbox	System für 2/7 Kanäle	2	SOFT DOME 2.6 cm	10 cm x2	92.5 dB	3500	-	150-20000
Xi Satelliten Zentral/Wand	am/unter Fernsehen/Wand	System für 2/7 Kanäle	2	SOFT DOME 2.6 cm	10 cm x2	92.5 dB	3500	-	150-20000
Xi subwoofer	Boden	subwoofer	1	-	21 cm	Aktiv	regelbar	regelbar 0°-180°	30-170

2 Standfiße aus gebursteten Aluminium (Option)

FEHLERSUCHE

Sollte ein Fehler mit Xi SYTEM auftreten, schalten Sieitte Ihren Verstärker aus. Suchen Siitte den Fehler in dem Siessich an die folgende Beschreibungstafel lehnen. Im Falle, dass Sieden Fehler nicht beheben konnen rufen sieitte unseren Verbraucherservice an oder behmen Kontakt mit Ihrem Handler auf.

Fehler	Lösungen
Xi SYSTEM® funktioniert nicht	· Vergewissern Sie sich, dass Verträger und Subwoofer am Netz angeschlossen sind, und dass diese auf Position ON oder AUTO stehen. · Vergewissern Sie sich, dass die richtige Eingangsquelle selektiert wurde (Video, CD, DVD, Tuner...).
Kein Ton	· Überprüfen Sie die Lautsprecheranschlüsse. · Schalten Sie Ihr Subwoofer auf ON oder AUTO. · Vergewissern Sie sich, dass der Anschluss per koaxialem Digitalkabel oder Lichtleiter zwischen Ihr dem DVD-Player und Hjem A/V-Verträger korrekt ist.
Zu weniger oder zu viel Bass	· Stellen Sie Ihr Subwoofer in Wand)nähe oder in einer Ecke auf, sodass Sie mehr Tiebass erzielen. · Entfernen Sie Ihr Subwoofer von ihrer Wand oder Ecke, sodass Sie weniger Tiebass erzielen. · Passen Sie das Volume Potentiometer Ihr gewünschten Basspegel an. · Passen Sie den LFE Pegel Htres Verträkers an.
Keinen Surround Klang	· Überprüfen Sie, ob die Einstellungen Ihres A/V-Verträkers richtig sind.

SÄUBERN DER LAUTSPRECHER

Ihr Xi SYSTEM® kann mit einem weichen Tuch gesaubert werden,itte benutzen Sie keine Atz- oder Reinigungsmittel die in die Lautsprecher fließen konnten.

Bitte benutzen Sie keine Lösungsmittel, keine Chemikalien oder Reinigungsmittel, die Alkohol, Salmiakgeist oder Scheuermittel enthalten.

Den Stoffbezug Ihrer Satelliten konnen Sie, falls notwendig, mit einem Staubsauger reinigen, Vorsicht! Der Lautsprecher sitzt ganz nahe hinter dem Stoffbezug, ein zu starkes Saugen kann ihren Satelliten beschädigen.

KUNDENDIENST

CABASSE verfügbar über ein zugelassenes Handlernetz, dessen Kundendienst Ihnen voll und ganz zu Verfugung liegt. Wenn Sie die Adressen der Handler kennen wollen, rufen Sie uns an oder besuchen Sie unsere Webseiten unter www.cabasse.com. Wenn Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen und Sie sich nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihr's XI-SYSTEMs gesichert. Zufriedene Kunden schreiben uns jeder Tag, und das ist für uns die einzonne Belohnung.

Nominale Impedanz (Ohms)	Minimale Impedanz (ohms)	Nennbelast-barkeit (W)	Spitzenbelast barkeit (W)	Magnetische Abschir-mung	Abmessungen (H·B·T) (cm)	Ge-wicht (kg)	MAX CINCH Kabel	Inklusive Montage-vorrichtung (Horizontal/Wand)	Ausführungen
8	3,2	100	700	ja	103×132×115	8	-	-
8	3,2	100	700	ja	42×12×15	4	-	-	Aluminium gebürstet Santorin-Blau
8	3,2	100	700	ja	42×12×15	4	-	ja	Aluminium gebürstet Hibiscus-Rot
Aktiv	Aktiv	150	450	nein	42×26×44	16	1 MAX 2 Kab.	-	Aluminium gebürstet Eclipse-Grau
					63×25×25	4

Für hohe Zuverlösigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanenter und behält sich deshalb das Recht vor, an den auf technischen Unterlagen oder Werbematerial gezeugten Modelen Änderungen vorzunehmen.
