BEDIENUNGSANLEITUNG IO2 CABASSE

BETRIEBSANLEITUNG FÜR LAUTSPRECHERBOXEN

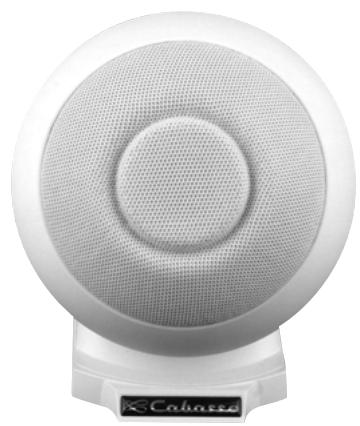

iO2 speaker positions on its base Positionen des iO2 satelliten auf dem sockel

position horizontal position waagerecht

position vertical vertical position senkrecht

LA VERSION IN CEILING DU SATELLITE iO2

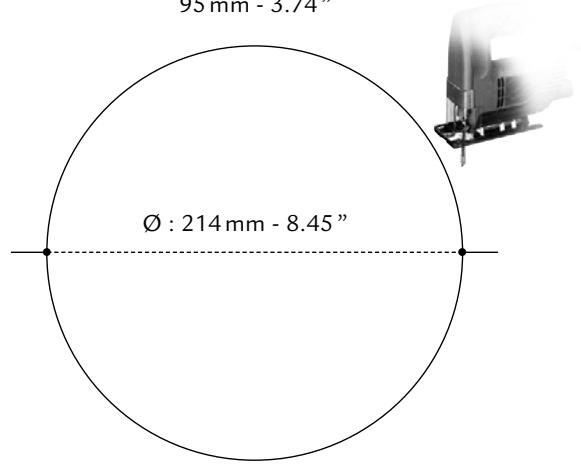

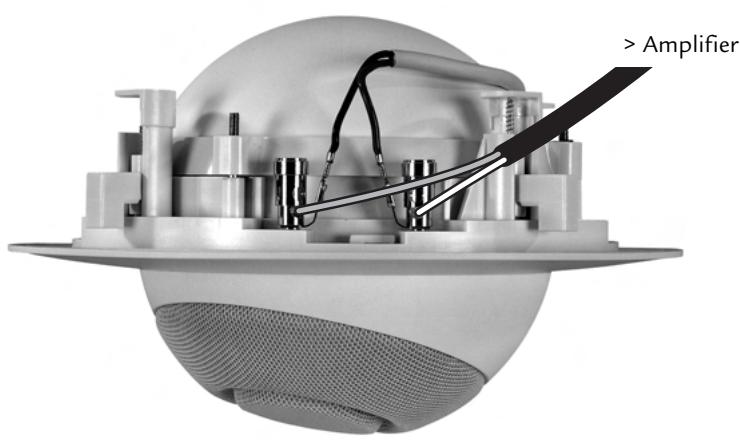

The In Celing version of the iO2 speaker Die Deckeeinbau Version des iO2 Satelliten

Profondeur/depth/Tiefe : 95 mm - 3.74 ”

A

B

C

D

E
F

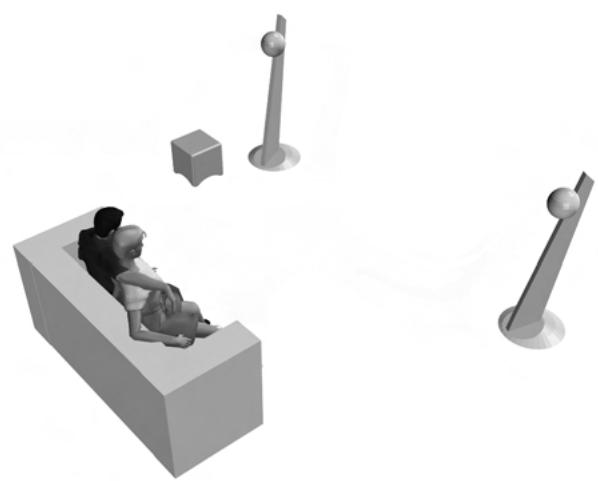

③ POSITIONNEMENT DES SATELLITES iO2 ET DU CAISSON DE GRAVES SANTORIN 25

iO2 speakers and Satorin 25 subwoofer positioning

Positionierung der iO2 satelliten und des Santorin 25 subwoofoers

④ Configuration 2.1 (stereo)

2 satellites iO2 + 1 caisson de graves Santorin 25
2.1 configuration (stereo)
2 iO2 speakers + 1 Santorin 25subwoofer
Konfiguration 2.1 (stereo)
2 iO2 Satelliten + 1 Santorin 25Subwoofer

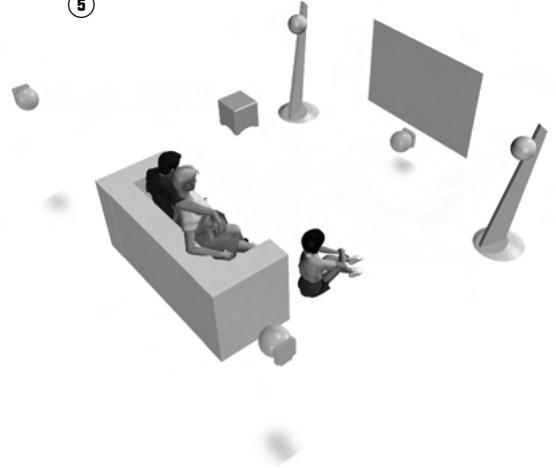

5

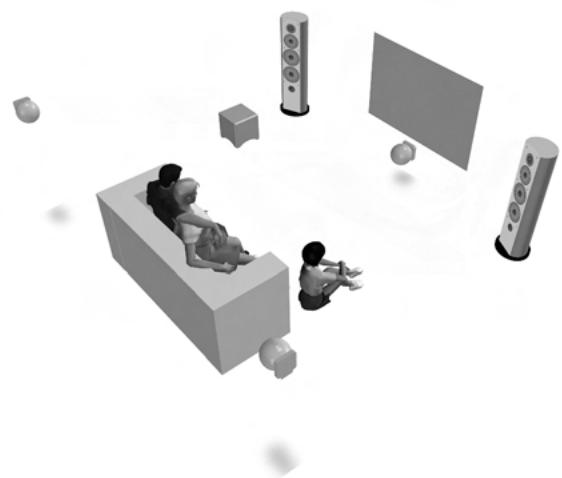

Configuration 5.1 (Audio Video)

5 satellites iO2 + 1 caisson de graves

Santorin 25

5.1 configuration (Audio Video)

5 iO2 speakers + 1 Santorin 25 subwoofer

Konfiguration 5.1 (Audio Video)

5 iO2 Satelliten + 1 Santorin 25 Subwoofer

6

Configuration 5.1 (Audio Video)

2 enceintes principales + 3 satellites iO2

• 1 caisson de graves Santorin 25

5.1 configuration (Audio Video)

2 main speakers + 3 iO2 speakers

+1 Santorin 25 subwoofer

Konfiguration 5.1 (Audio Video)

2 Hauptlautsprecher + 3 iO2 Satelliten

+1 Santorin 25 Subwoofer

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichlichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

Das Cabasse PHI SYSTEM ist eine Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS Reihe stammende SCS Technologie (Source à Cohérence Spatiale) weiterführrt. Mit den PHI Lautsprechern in Verbindung mit einem Santorin 21 Subwoofer, können Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 5.1 (5 Kanal-Wiedergabe), 6.1, 7.2...)

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck dient als Warnhinweis für unisolierte Stromspannung

innerhalb des Gerätegehäuses, die stark genug sein kann, um eine Stromschlaggefahr zu bilden.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.

Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.

Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.

Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.

Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgt werden.

Reinigung: Vor jeder Reinigung ist der Gerästecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.

Rollwagen und Standfuße - Die Geräte sollenen nur mit vom Hersteller empfohlenen Rollwagen oder Standfußern verwendet werden.

Warning für transportable Rollwagen

Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.a. stellen, wo es herabfallen und Verletzungen verursachen können.

Belüftung: Das Gerät so unterbringen, dass die Eigenbelülfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.a. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Esarf gegen der Gefahr des Luftmangels auch nicht stark eingeegt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.

Stromversorgung: Das Gerätarf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen * dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutzt werden. Wenn es langere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss hersausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.

Elektrische Überlastung: Verlägerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!

Fremdkörper und -flüssigkeiten: Daraufachten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszufahren.

Instandhaltung: In folgenden Fällen muss der Gerätestecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente * dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.

Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte)sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.a.

Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärme einwirkung: Das Gerät muss von Wärmequellen wie Heizkörpern, Heizelementen, Verständern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.

Plastikbeutel: Bewahren Sieitte die zur Verpackung gehorenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!

Cabasse iO2 SYSTEM ist eine Hi Fi - Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS Reihe stammende SCS Technologie (Spatially Coherent System) weiterführrt.

Mit den kleinen 2 Weg-Lautsprechern in Verbindung mit einem Subwoofer konnen Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 2.1 (Stereo-Wiedergabe),

Konfiguration 5.1 (5 Kanal-Wiedergabe), 6.1 oder 7.1...

Der spezielle Cabasse Subwoofer für das iO2 System ist der Santorin 25.

Sie konnen jedoch auch die Cabasse Subwoofer Mercure, Santorin 21 oder Santorin 30i einsetzen. Falls Sie einen anderen Sub-

woofer einsetzen wollen, müssen Sie sicherstellen, dass seine Freqenz bis 150Hz mit einem sehr steilen 200Hz Tief-passfilter abgestimmmt werden kann.

Wegen ihrer hohen Pegelfestigkeit empfehlen wir die Modelle Santorin 25 oder Santorin 30i, vor allem wenn Ihr System mehr als 2 Kanäle hat.

AUFBAU

Die einzelnen Bausteine Ihres Systems :

2, 3 oder 5 iO2 Satelliten
1 aktiver Cabasse Santorin 25 Subwoofer

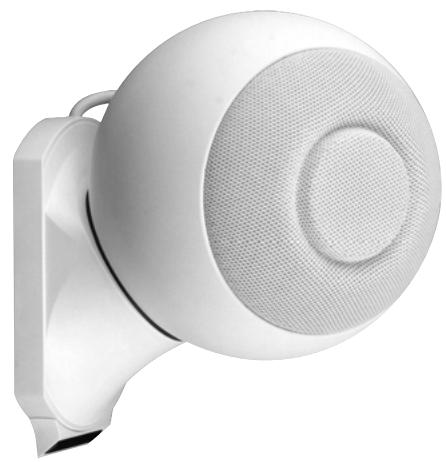

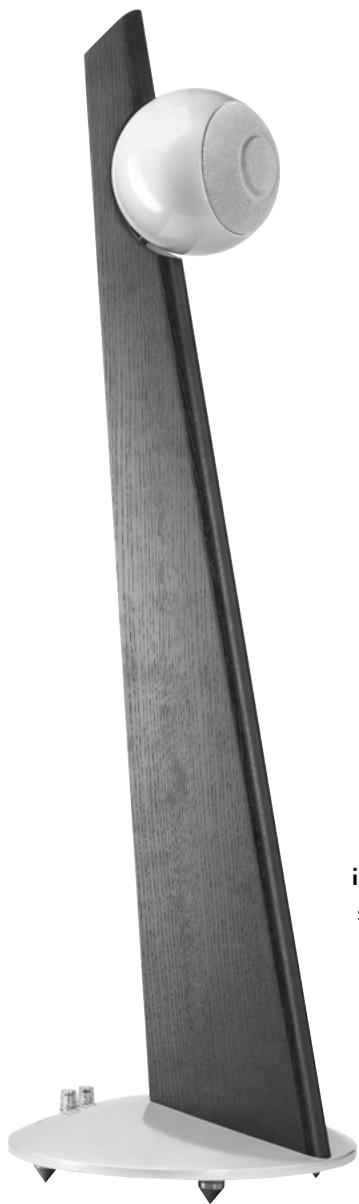

iO2 Satellit mit Sockel

In der Sockelversion können iO2 Satelliten mit einer einzigen Schraube an der Wand befestigt werden ①. Dank des Sockels können Sie auch auf einer waagerechten Oberfläche aufgestellt werden (Bibliothek, Fernsehapparat etc.).

Durch die Magnetbefestigung kann der iO2 Satellit in der Hörzone ganz einfach ausgerichtet werden. Je nach der für optimierte Integrierung gewährten Konfiguration konnen die Kabelausgabe an jedem Ende oder in der Mitte des Sockels angelegt werden. Der Sockelboden kann gewendet werden und passst sich jeder gewährten Möglichkeit an.

Vorsicht, die Bassreflexöffnung an der Rückseite des iO2 Satellitenarf nicht durch den Sockel abgedeckt werden.

Satellit mit Fuß

Für eine perfekte Stabilität auf allen Böden ist der Fuß des iO2

Satelliten mit Spikes bestückt.

Netzanschluss des Santorin 25

Achtung!

Vor Anschluss des Subwoo-fers sicherstellen, dass der Schalter 115-230V

entspruchend der ortlichen Netzspannung eingestellt ist.

Achtung!

Den Santorin 25 erst nach Anschlieben aller anderen Verbindungen mit dem mitgelieferten Kabel ans Netz anschlieben.

Zum Einsatzen wird der Schalter POWER auf AUTO oder ON gestellt. In der Position AUTO Goes das Gerät in den Standby-Modus, wenn mehrere Minuten kein Eingangssignal empfangen wird. Sobald erneut ein Signal eingegt, schaltet sich der Subwoofer wieder ein.

AKTIVER SUBWOOFER SANTORIN 25

Spannung	115/230V AC-50/60 Hz
Max. Leistungsaufnahme	165 W
Standby Stromverbrauch	0,49W @ 230VAC
	0,5W @ 115VAC
Stromverbrauch Off-Modus	0,04W @ 230VAC
	0,04W @ 115VAC
Zulässige Umgebungstemperatur für Betrieb	von +5°C bis +35°C
Zulässige Umgebungstemperatur für Lagerung	von -5°C bis +40°C
Zulässige Luftfeuchtigkeit für Betrieb	von 40% bis 70%

Positionierung des iO2 SYSTEMS

Bei der Positionierung des iO2 Satelliten und des Santorin 25 Subwoofoers raten wir Ihnen, sich so prazise wie möglich an das Schema zu halten. Der Subwoofer muss im vorderen Teil der Hörzone aufgestellt werden. Wenn er an einer Wand positioniert ist, werden die extremen Tieftöne noch verstärkt und die Schallreflexionen der Frenzen zwischen 80 und 200Hz begrenzt. Für optimale Ergebnisse ist es auf jeder Fall nötig, in Abhängigkeit von der Raumakustik die Positionierung des Systems zu testen.

ANSCHLUSSE

Bei jedem Anschluss muss unbedingt die Phase eingehalten werden : die roten + Anschlüsse des Verständerkers müssen mit den roten + Anschlüessen des iO2 Satelliten verbunden werden. Das Gleiche geschieht mit den schwarzen - Anschlüessen. Für einen einfahren Anschluss des Kabels auf dem iO2 Sockelsatelliten kann der Sockelboden abgenommen werden. Sie brauchenihn nur fest nach außen zuziehen.

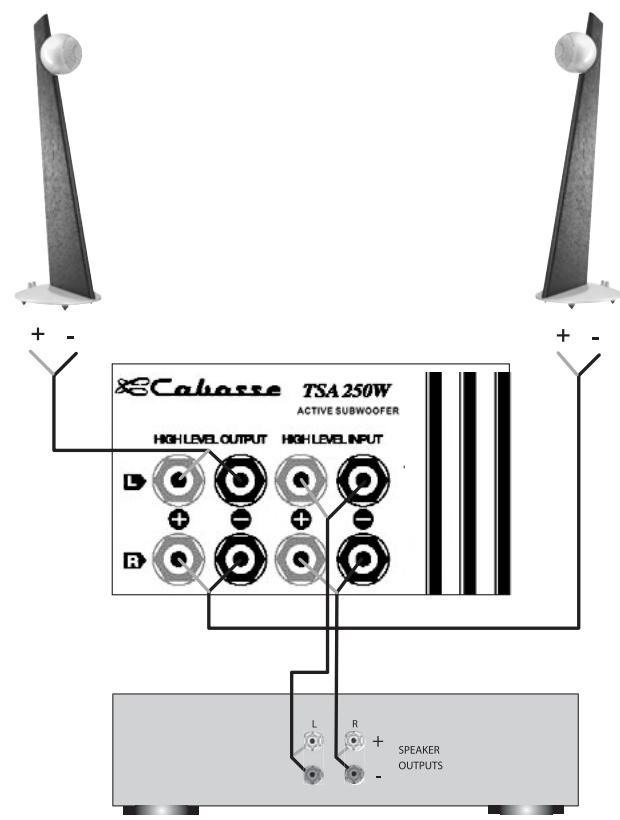

Konfiguration 2.1 (Stereo)④

2 iO2 Satelliten iO2 + 1 Santorin 25 Subwoofer

Mit einem Laufsprecherkabel die Verständerkerausgabe an die HIGH LEVEL INPUT L (links) und HIGH LEVEL INPUT R (rechts) Enden des Subwoofoers anschließen und die HIGH LEVEL OUTPUT L (links) und HIGH LEVEL OUTPUT R (rechts) Ausgänge des Santorin 25 Subwoofoers an die iO2 Satelliten

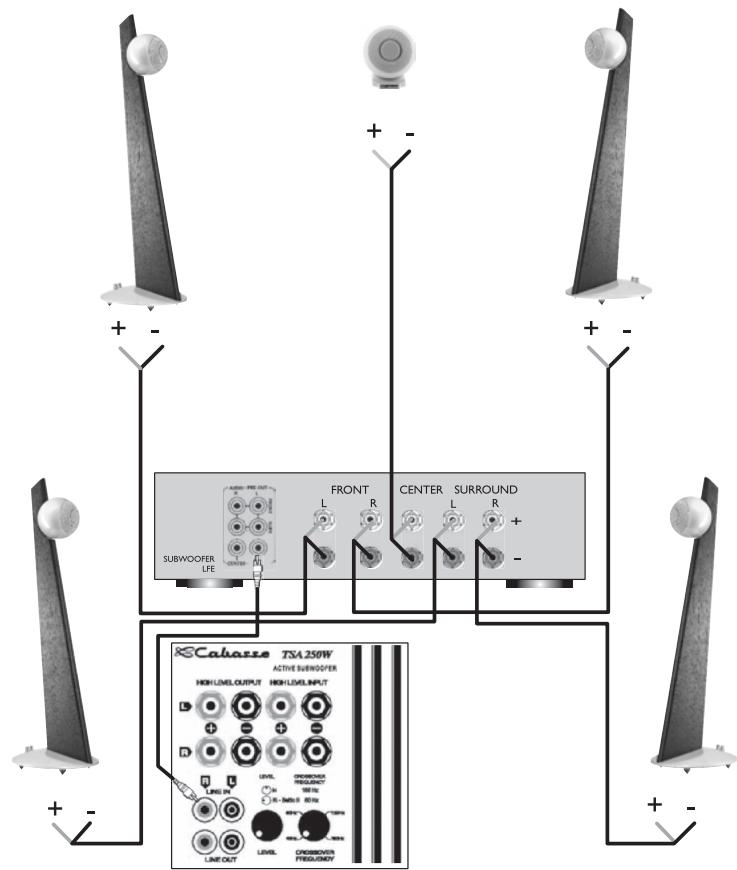

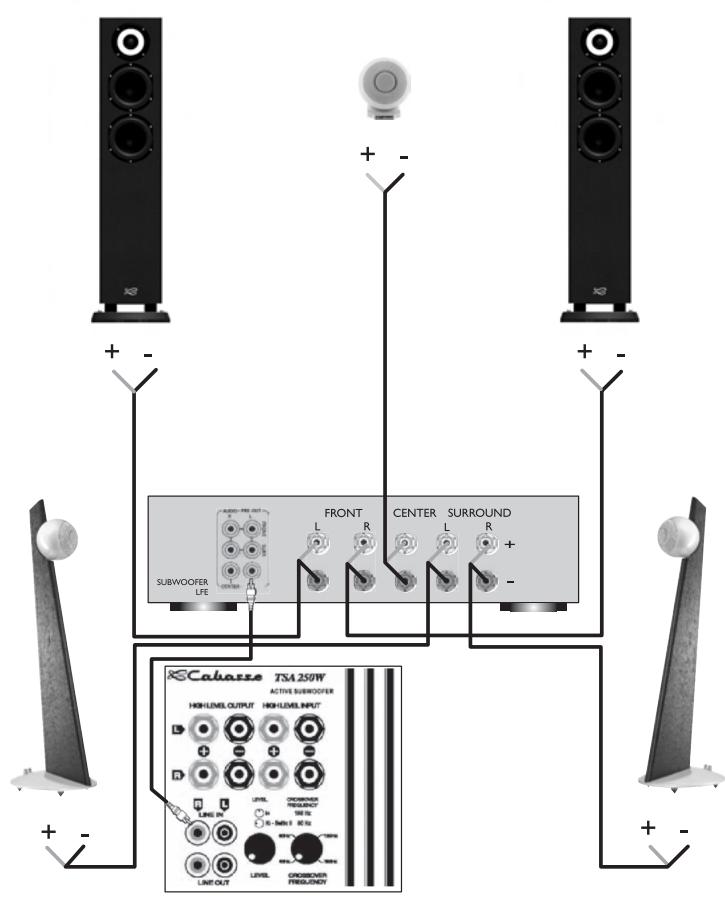

Konfiguration 5.1

5 iO2 Satelliten + 1 Subwoofer Santorin 25 oder
2 Hauptlautsprecher + 3 iO2 Satelliten + 1 Subwoofer Santorin 25 (6).

Jeden Ausgang des Audio-Videovermögens direkt mit dem jeweiligen Lautsprecher verbinden.

Der Eingang LINE IN R (right) wird mit dem Ausgang SUB-WOOFER/LFE des Audio-Videooverständikers verbunden. Dann das Menu „set-up“ Ihrches Audio-Videooverständikers wie folgt programmieren :

Mit 5 iO2 :

FRONT	SMALL
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER STEREO	YES
SUBWOOFER / LFE	YES
SUBWOOFER LOW-PASS	125 Hz (oder so nah wie möglich an 125 Hz)

Mit 3 iO2 und 2 groBen Hauptlautsprechern :

FRONT	LARGE
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER STEREO	NO
SUBWOOFER / LFE	YES
SUBWOOFER LOW-PASS	125 Hz (oder so nah wie möglich an 125 Hz)

EINSTELLUNG DES SANTORIN 25 SUBWOOFERS

a) ÜBERNAHMEFREQUENCY

Bei der 2.1 Stereo Konfiguration ④ , muss die Übernehmefrequency (CROSSOVER FREQUENCY) auf 125Hz , eingestellt werden.

CROSSOVER FREQUENCY

Bei der 5.1 Konfiguration muss die Übernehmefrequency 180Hz gewählt werden, um eine Wechselwirkung mit den Filtereinstellungen des Audio-Videoverständerkers zu vermeiden.

b) LEVEL

Sowohl für 2.1 als auch für 5.1 Konfiguration die Lautstärke des Subwoofoers im ersten Schritt mit ver-

schieden Musikstücke im Stereobetrieb anpassen bis ein harmonisches Gesamtklangbild entsteht. Danach den Pegel des Subwoofer/LFE-Kanals mit Hilfe des "test tone" im Menu "set-up" des Audio-Videoveränderkers und/oder der 5.1-Quellen einstellen, ohne darauf die bereits durchgeführten Einstellungen des Subwoofoers zu ändern.

c) PHASE

Wenn sich durch Umschalten der PHASE der Basspegel erhöht, diese Einstellung beibehalten und erneut die LEVEL Lautstärkeregelung des Santorin 25 einstellen.

GARANTIE

Bitte sorgen Sie damit das die komplett ausgefüllte Garantie-karte innerhalb von 60 Tagen nach Kauf an uns eingeschiedt wird. Sie können eine Garantieregistrierung auch on line durchführten unter: www.cabasse.com

Auf unserer Web-seite finden Sie weitere Moltichkeiten der Garantieveränderung

Wenn Sie, unsere Ratschlage über den Anschluss und die Aufstellung befolgen, werden ihre Laufsprecher jederzeit zufriedenstellend Funktionieren und Sie erfreiuen.

Täglich erhalten wir Briefe von Kunden, die glücklich und zufrieden über die gleichbleibende Qualität ihrer Laufsprecher sind.
These Briefe sind unsere größte Belohnung für unsere Arbeit.

TECHNISCHE SPEZIFIKATIONEN

SPEZIFIKATIONEN	iO2 SATELLITEN	SANTORIN 25 SUBWOOFER
Verwendung	2/7 Kanäle	Aktiver Subwoofer
Anzahl der Wege	2	1
Zweiweg-Koaxiallautsprecher	Hoch/Mittelton DOM25/13F15-2
Laufsprecherchassis		25 cm - Modell 25S20
DOM25/13F15-2	Abschaltung bei 2700 Hz
Bandbreite	145 - 22000 Hzin halbschalltoten Raum	30 - 150 Hzin halbschalltoten Raum
Max. Schalldruck		118 dB
Wirkungsgrad	93 dB/2,8v/1 m
Nennwiderstand	8 ohms
Mindestwiderstand	3,8 ohms	aktiv
Nennleistung	80 W	250 W
Spitzenleitung	560 W	750 W
Übergangsfrequency		von 40 - 180 Hz einstellbar
Phasenschalter		0°normale Phase, 180°umgekehrte Phase
Signaleingänge		2 RCA-Eingänge, 2 Hochpegeleiningänge
Serienmäßige Magnetabschirmung	ja
Kugeldurchmesser	16 cm
iO2 mit Sockel Abmessungen (HxBxT)	19x16x20 cm	42 x 36 x 38 cm
Gewicht	2,2 kg	19 kg
iO2 mit FußAbmessungen (HxBxT)	112 x 33 x 33 cm
Gewicht	11,5 kg
iO2 in ceiling Abmessungen (HxBxT)	Ø 26 cm
Gewicht	2 kg

MARQUAGE DEE

Behandlung der Elektro- und Elektronik-Altgeräte (Verwendbar in die Europaïsche Union)

Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedeutet, dass diesen Produkt nicht als unsortingen Siedlungsabfall zu beseitigen ist.

Folgen für die Umwelt und die Humingesundheit vorzubeugen. Recycling von Baustoffe wird helpen, die Bodenschätzen zu bewahren. Für jeder zusätzliche Information bezüglich des Recyclings these Produktes konnen Sie mit ihrer Stadtverwaltung, Ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gkauft haben.
