HC90X - Dunstabzugshaube ACEC - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ACEC
Modell	HC90X
Installationsart	Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Raumluft)
Mindestabstand zum Kochfeld	650 mm
Anzahl der Geschwindigkeiten	3 Geschwindigkeiten
Beleuchtung	2 Lampen à 40 W
Filtertyp	Waschbare Metallfilter + Aktivkohlefilter (optional)
Reinigungshäufigkeit der Metallfilter	Alle 2 Monate
Wechselhäufigkeit der Aktivkohlefilter	Alle 2 Monate
Schutzklasse	Klasse II (keine Erdung erforderlich)
Maximaler Raumunterdruck	4 Pa
Durchmesser des Abluftrohrs	150 mm
Mitgeliefertes Zubehör	2 Flansche C, 1 Befestigungsscheibe D, 1 Anschlussflansch E, 1 Reduzierflansch G, 1 Filteranschluss H, 2 Aktivkohlefilter L (optional)
Bedienfeldtyp	Schalter oder Tasten (je nach Version)
Angewandte Normen	EN 60335-1/88, CE (73/23, 89/336, 93/68)
Anzahl der Seiten der Anleitung	15 Seiten

Häufig gestellte Fragen - HC90X ACEC

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Kochfeld sein?

Der Mindestabstand zwischen Kochfeld und Unterseite der Haube muss mindestens 650 mm betragen.

Wie installiere ich die Haube im Abluftbetrieb?

Schließen Sie den Anschlussflansch E an ein Abluftrohr mit einem Durchmesser von 150 mm (nicht im Lieferumfang) an und verbinden Sie es mit der Außenentlüftung. Achten Sie darauf, dass das Rohr in das untere Rohr eintaucht, ohne Überlappung. Befolgen Sie die örtlichen Abluftvorschriften.

Wie installiere ich die Haube im Umluftbetrieb?

Setzen Sie den Filteranschluss H ein, montieren Sie dann die Aktivkohlefilter L, indem Sie sie mittig im Motorhalter platzieren und im Uhrzeigersinn (ca. 10°) bis zum Anschlag drehen.

Wie reinige ich die Metallfilter?

Reinigen Sie die Metallfilter in der Spülmaschine oder von Hand mit warmem Seifenwasser. Führen Sie diesen Vorgang mindestens alle 2 Monate durch.

Wann müssen die Aktivkohlefilter ausgetauscht werden?

Die Aktivkohlefilter müssen alle 2 Monate ausgetauscht werden. Sie können nicht gereinigt werden.

Wie tausche ich die Leuchtmittel aus?

Entfernen Sie einen der Stifte an den Seiten der Abdeckung, schieben Sie das Glas zur Seite, um es zu lösen, und tauschen Sie die Lampen aus (40 W). Setzen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Kann ich die Haube ohne Erdung betreiben?

Ja, die Haube ist Schutzklasse II (doppelte Isolierung) und benötigt keine Erdung. Der elektrische Anschluss muss jedoch den geltenden Normen entsprechen.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zunächst die Stromversorgung (Typenschild). Stellen Sie sicher, dass der zweipolige Schalter auf EIN steht. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an einen autorisierten Kundendienst.

Wie stelle ich die Motorgeschwindigkeit ein?

Verwenden Sie die Tasten oder Schalter am Bedienfeld: 1. Stufe für leisen Dauerbetrieb, 2. Stufe für normalen Gebrauch, 3. Stufe für starke Dämpfe.

Welche wichtigen Sicherheitshinweise gibt es?

Halten Sie den Mindestabstand von 650 mm ein. Betreiben Sie die Haube nicht über offenen Flammen. Sorgen Sie für ausreichende Belüftung, wenn Sie nicht-elektrische Geräte verwenden. Trennen Sie die Haube vor Wartungsarbeiten immer vom Stromnetz.

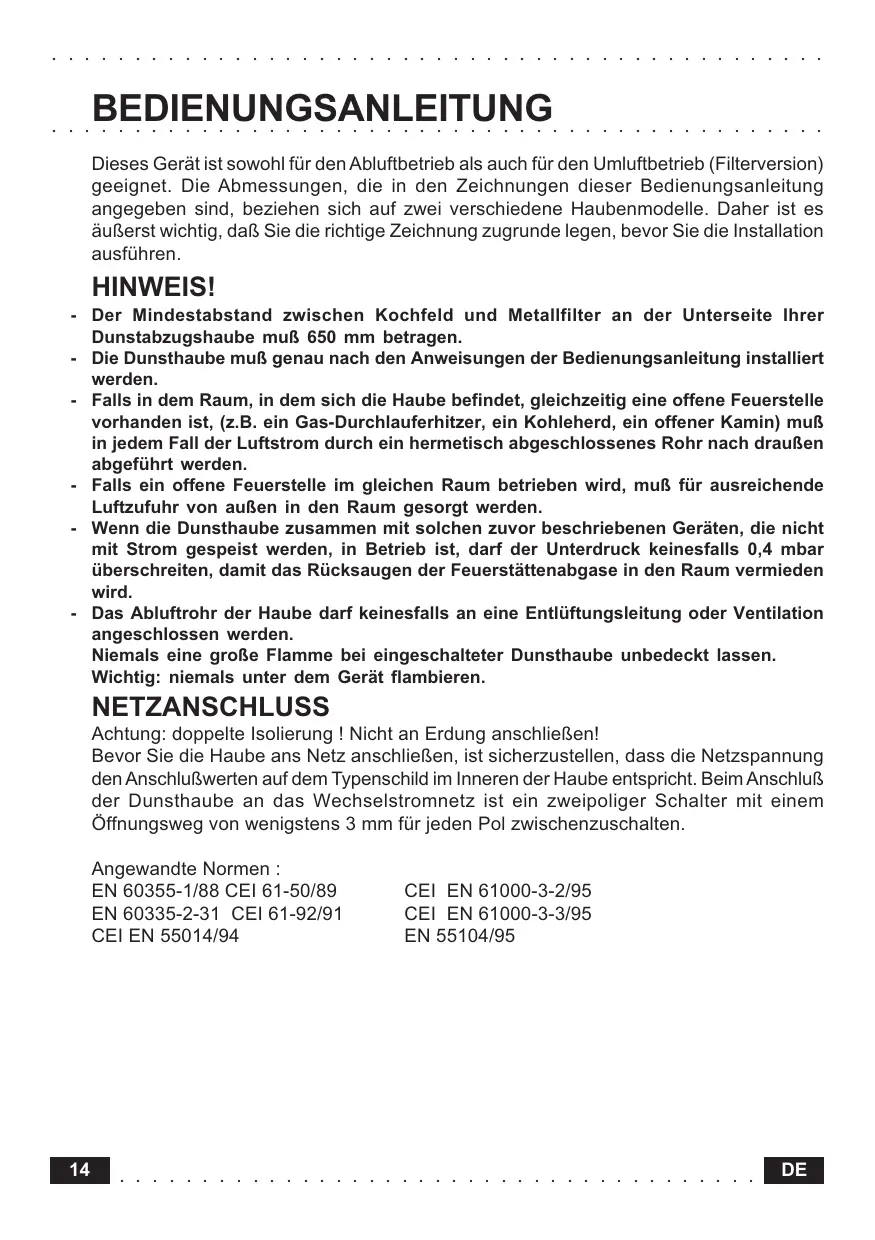

BEDIENUNGSANLEITUNG HC90X ACEC

BEDIENUNGSANLEITUNG 14

HINWEIS! 14

NETZANSCHLUSS 14

ZUBEHÖR 15

MONTAGEHINWEISE 15

BETRIEB 16

WARTUNG 17

GEBRUIK 18

AANWIJZINGEN! 18

ELEKTRISCHE AANSLUITING 18

ONDERDELEN 18

INSTALLATIE 19

WERKING 20

ONDERHOUD 20

USO 21

ADVERTENCIAS! 21

EN 60355-2-31 (CEI 61-92/91)

CEI EN 55014/94 CEI

EN 61000-3-2/95

CEI EN 61000-3-3/95

EN 55104/95

COMPOSANTS

Dieses Gerät ist sowohl für den Abluftbetrieb als auch für den Umluftbetrieb (Filterversion) geeignet. Die Abmessungen, die in den Zeichnungen dieser Bedienungsanleitung angegeben sind, beziehen sich auf zwei verschiedene Haubenmodelle. Daher ist es äußerst wichtig, daß Sie die richtige Zeichnung zugrunde legen, bevor Sie die Installation ausführen.

HINWEIS!

• Der Mindestabstand zwischen Kochfeld und Metallfilter an der Unterseite Ihrer Dunstabzugshaube muß 650 mm betragen.
• Die Dunsthaube muß genau nach den Anweisungen der Bedienungsanleitung installiert werden.
• Falls in dem Raum, in dem sich die Haube befindet, gleichzeitig eine offene Feuerstelle vorhanden ist, (z.B. ein Gas-Durchlauferhitzer, ein Kohleherd, ein offener Kamin) muß in jedem Fall der Luftstrom durch ein hermetisch abgeschlossenes Rohr nach draußen abgeführt werden.
• Falls ein offene Feuerstelle im gleichen Raum betrieben wird, muß für ausreichende Luftzufuhr von außen in den Raum gesorgt werden.
• Wenn die Dunsthaube zusammen mit solchen zuvor beschriebenen Geräten, die nicht mit Strom gespeist werden, in Betrieb ist, darf der Unterdruck keinesfalls 0,4 mbar überschreiten, damit das Rücksaugen der Feuerstättenabgase in den Raum vermieden wird.
• Das Abluftrohr der Haube darf keinesfalls an eine Entlüftungsleitung oder Ventilation angeschlossen werden.
  Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt lassen. Wichtig: niemals unter dem Gerät flambieren.

NETZANSCHLUSS

Achtung: doppelte Isolierung ! Nicht an Erdung anschließen!

Bevor Sie die Haube ans Netz anschließen, ist sicherzustellen, dass die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Haube entspricht. Beim Anschluß der Dunsthaube an das Wechselstromnetz ist ein zweipoliger Schalter mit einem Öffnungsweg von wenigstens 3 mm für jeden Pol zwischenzuschalten.

Angewandte Normen :

EN 60355-1/88 CEI 61-50/89

EN 60335-2-31 CEI 61-92/91

CEI EN 55014/94

CEI EN 61000-3-2/95

CEI EN 61000-3-3/95

EN 55104/95

ZUBEHÖR

• 2 Wandhalterungen (C) (je nach Ausführung evtl. auch nur eine Wandhalterung für oben)
• 1 Unterlegscheibe (D)
• 1 Abluftstutzen (E)
• 1 gestufte Verbindungsflansche Durchmesser 120 mm auf 150 mm (G)
• 1 Deflektor (H)
• 2 Kohlefilter (L)(Optional, müssen für Umluftbetrieb selbst beschafft werden)

Die Haube muss mittig über dem Kochfeld installiert werden. Der Mindetsabstand zwischen Kochfeld und Fettfilter an der Unterseite der Haube muss mindestens 650 mm betragen. Die Installation verläuft wie folgt :

- 1) Zeichnen Sie zuerst eine lotrechte Linie von ungefähr 950 mm Länge von der Mitte des Kochfeldes zur Wand hinauf. Rechts und links, jeweils in 90 mm Abstand parallel zu dieser Linie, zeichnen Sie dann zwei weitere lotrechte Linien, ca. 950 mm lang in Richtung Decke

• Zeichnen Sie nun vier waagerechte Linien wie in Abb.1 dargestellt
• Sie erhalten so die Position der Bohrlöcher.
• 2) Bohren sie acht Löcher mit 8mm Durchmesser in den Punkten X1, X2, J, Y. Stecken Sie die Wand-Dübel in die vorgebohrten Löcher gemäß Abb. 2 und vergewissern Sie sich, daß die beiden Wandhalter angebracht sind, genau wie in der Zeichnung dargestellt.
• 3) Schrauben Sie die Wandhalter (C) mit den beiden passenden Schrauben in den Löchern X1 und X2, Abb.2, fest.
• 4) Bringen Sie die Unterlegscheibe an der Wand unter der Schraube im Punkt Y, Abb.2 mit dem Rücksprung zur Wand an.
• 5) Bringen Sie die Haube so an der Wand an, daß das Loch für die Befestigungsschraube genau über der Unterlegscheibe liegt und schrauben Sie die beiden mitgelieferten Schrauben in die Bohrlöcher J1 und J2, wie in Abb. 3.
• Um unbeabsichtigtes Aushängen der Haube zu vermeiden, verriegeln Sie die Haube mit der zusätzlichen Befestigungsschraube J3.

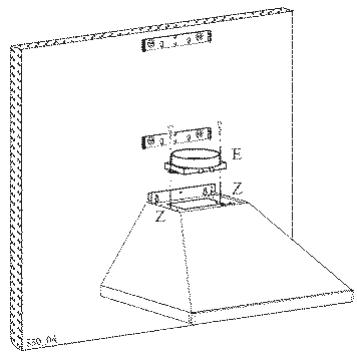

• 6) Verbinden Sie den Flansch E mit dem rechteckigen Querschnitt des Luftaustrittes der Haube und schrauben Sie die beiden mitgelieferten 2,9 mm Schrauben fest. (Abb. 4) (Je nach Ausführung kann der Flansch (E) auch bereits am Gerät vormontiert sein.) Installation für Abluft- und Umluftbetrieb:

a) Abluftbetrieb:

Wenn die Haube im Abluftbetrieb arbeitet, wird die verbrauchte Luft durch die Haube und den Fettfilter gesogen und dann durch ein Abluftrohr (gehört nicht zum Lieferumfang der Haube) nach draußen abgeführt. Wenn die Luft nach draußen abgeführt werden soll, muß ein Verbindungsflansch von 150 /120 mm (G) auf dem Abluftstutzen (E)

angebracht werden, wie Abb.5 zeigt. Das Abluftrohr muß einen Mindest-Durchmesser von 120 mm haben und aus feuerbeständigem Material bestehen. Sollte man ein flexibles Rohr verwenden, (Achtung: schlechterer Wirkungsgrad) ist darauf zu achten, daß das Rohr "straff" und unter Vermeidung von engen Umlenkungen verlegt wird, da diese die Absaugleistung extrem verringern.

WICHTIG: Das Rohr im Innern des Kamins darf nicht größer als 120 mm Durchmesser sein, da es sonst eine einwandfreie Installation des Kamins beeinträchtigen kann. Das Abluftrohr darf nicht an andere Entlüftungsrohre angeschlossen werden.

b) Umluftbetrieb (mit Kohlefilter)

Beim Umluftbetrieb wird die abgesaugte Luft durch die Metallfettfilter und dann durch die Kohlefilter (Option: Kohlefilter müssen im Fachhandel passend zur Haube beschafft werden) geführt, dort gereinigt und wieder durch die Umluftöffnungen in die Küche zurückgeführt.

Bei der Umluftausführung muß der Deflektor (H) wie in Abb. 6.

Befestigen Sie die beiden Kohlefilter, (Im Zubehörhandel zu beschaffen) indem Sie diese zentral links und rechts am Motorhalter (M) positionieren und durch Drehung im Uhrzeigersinn befestigen, Abb. 7.

Warnung :

Nicht gereinigte Fettfilter und nicht regelmäßig ausgetauschte Kohlefilter stellen Brandgefahr dar.

Installation des Kamins:

Befestigen Sie das obere Teil (A) an der Halterung (C) und sichern Sie es nun mit den beiden beiliegenden, selbstschneidenden Schrauben von 2,9 mm, Abb. 8. (oder 4)

Der senkrechte Abstand zwischen den beiden Bohrlöchern X1 und X2 (sofern eine zweite Wandhalterung (C) vorgesehen ist) ist durch die Höhe des oberen Kaminteiles (A) festgelegt.

Um das untere Kaminteil (B) zu befestigen, müssen die beiden Seitenwangen leicht auseinandergebogen und sodann über das untere Ende des oberen Kaminteils gestülpt werden, wie in Abb. 9.

BETRIEB

Die Dunsthaube ist, je nach Modellart, mit verschiedenen Schiebeschaltern oder Drucktasten an der Haubenfront ausgestattet, mit denen die Arbeitsflächenbeleuchtung und die Motorgeschwindigkeit geschaltet werden.

1) Schiebeschaltung

Ein Schalter schaltet die Beleuchtung ein.

Ein Schalter steuert die drei Gebläsestufen.

Eine Kontrolllampe zeigt den Motorbetrieb an.

2) Drucktastenschaltung

Ein Schalter schaltet die Beleuchtung ein

Ein Schalter schaltet den Motor ein und aus ( niedrigste Stufe).

Ein Schalter schaltet die mittlere Stufe ein.

Ein Schalter schaltet die höchste Stufe ein.

Die rote Kontrolllampe zeigt an, wenn der Motor eingeschaltet ist.

3) Geschwindigkeitsstufen

1 / niedrig bei Benutzung einer Kochplatte
2 / mittel beim Gebrauch bis zu vier Kochplatten
3 / hoch beim Braten oder bei starkem Kochdunst

WARTUNG

N.B. Vor sämtlichen Wartungs- und Reparaturarbeiten bzw. vor Auswechseln der Lampen muss die Stromzufuhr zum Gerät unterbrochen werden.

1. Beleuchtung

Die Beleuchtung besteht aus zwei Lampen zu 40W. Beim Austausch einer Lampe ist wie folgt vorzugehen (Abb.10): einen der Stifte an der Lampenabdeckungsseite entfernen. Dann das Glas auf die Seite ohne Stift schieben, bis das gegenüberliegende Ende frei liegt und etwas senken. Die Lampen austauschen und die Glasabdeckung in umgekehrter Reihenfolge wieder montieren.

2. Filter

Je nach Einsatzhäufigkeit müssen die Metallfettfilter in angebrachten Zeitabständen (maximal alle 2 Monate) demontiert und mit warmem Seifenwasser bzw. im Geschirrspüler gereinigt und trocken wieder montiert werden (Aktivkohlefilter dürfen keinesfalls gewaschen werden, sondern sind alle 2 Monate auszuwechseln).

3. Pflege

Zur Außenreinigung der Haube ein mit Alkohol oder zweckentsprechenden, handelsüblichen Reinigungsmitteln angefeuchtetes Tuch verwenden. Scheuermittel sind zu vermeiden.

WICHTIG: Offene Flammen schädigen die Filter; deshalb wird davon abgeraten, Gaskochstellen ohne Kochtopf brennen zu lassen. Die Maßnahmen zur Reinigung der Haube bzw. der Filter und das Auswechseln der Filter haben verbindlich gemäß unseren Vorschriften und in regelmäßigen Zeitabständen zu erfolgen, um Brandgefahr zu vermeiden.

ACHTUNG: Die Herstellerfirma übernimmt keine Haftung für Schäden, die durch unterlassene Wartung des Fettfilters (alle zwei Monate auswaschen), unterlassenes Auswechseln des Aktivkohlefilters und Nichtbeachtung der obengenannten Anleitungen zur Montage und zum Elektronanschluss entstehen.

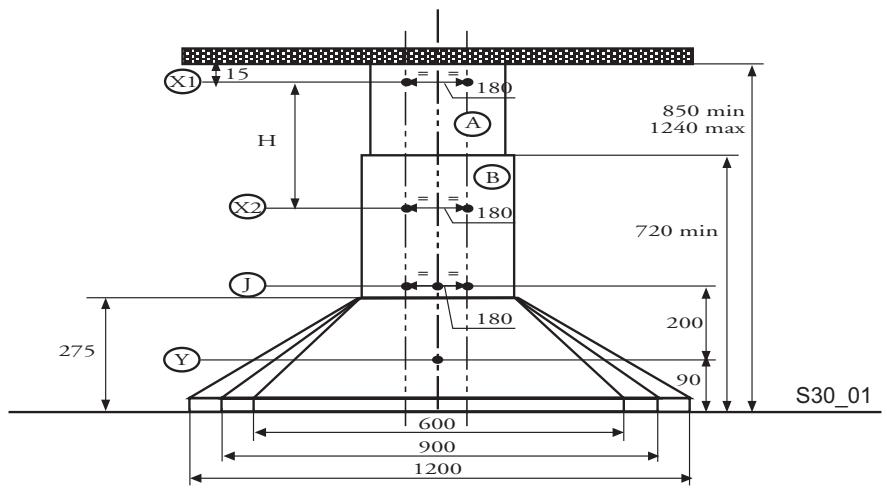

X1 15 H X2 J 275 Y 600 900 1200 A B 180 180 200 90 850 min 1240 max 720 min S30_01

1

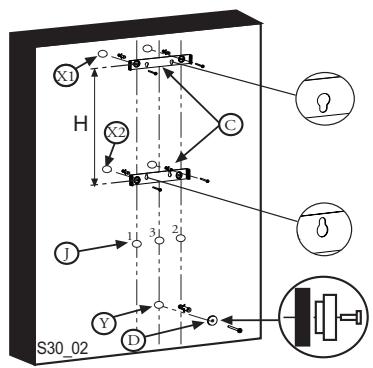

X1 H X2 C J 3 2 Y D S30_02

2

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 73/23/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 89/336/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE-Kennzeichnung
