BEDIENUNGSANLEITUNG CD-S4 VINCENT

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen.

Auch wenn Sie verstandlicherweise sofort beginnen wollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellungen und Anschlieben theses Handbuch sorgfältig durch. Es wird lhnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn these durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschinen * 們

Um Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-lnanspruchnahme oder fur Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unserem/Ihrem Produkt wünschtlichen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Fernbedienung 9
Installation 12
Bedienung des Gerätes 15
Weitere Tipps 20
Fehlersuche 21
Technische Daten 23
23

deutsch

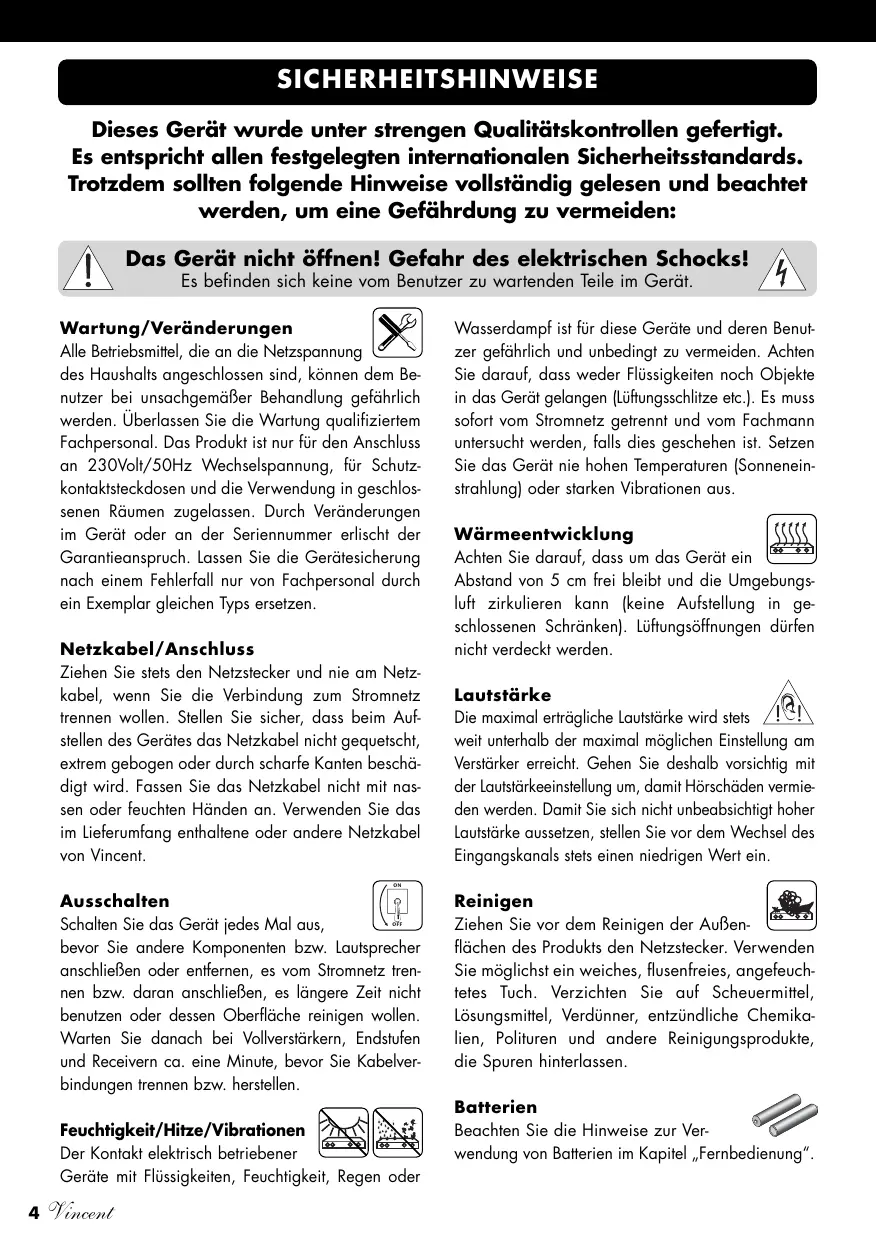

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellen des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jeder Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieBen oder entfernen, es vom Stromnetz trennen bzw. daran anschlieBen, es langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverträkern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüfungsschlitze etc.). Es musssofar vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstahrung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen)dürfen nicht verdeckt werden.

Lautstärke

Die maximal erträge Lautstärke wird stets! Weit unterhalb der maximal möglichen Einstellung am Verträger erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschäden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangskanals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprodukte, die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik-Altgeräte

Dieses Gerät unterliegt den in der

europeanen Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfall-eimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langbeigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Iffezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Ge-rates, sofern sie dem Fortschriftdienen, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spätere Transportzweck aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten halten auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können.

Das Auslösezeichen nicht sie auf besonders wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
- 1 Audio-Anschlusskabel, stereo, mit Cinchsteckern
- 1 Fernbedienung „CD PLAYER REMOTE CONTROL"
- 2 Batterien vom Typ AAA (LR3)
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Nachdem sich viele neue, als Nachfolger der Audio-CD angepriesene Disk-Formate wegen Formatstreitigkeiten der Hersteller oder mangelnder Akzeptanz der Verbraucher bisher nicht durchsetzen konnten, ist Folgendes sicher: die Audio-CD wird noch sehr lange eine Rolle spielen und bietet beiGreater Aufnahmetechnik und ausgefeilter Wiedergabe-technik im CD-Player genom Klangpotential.

Mit dem CD-S4 haben wir einen kompakten Player für gehobene Ansprüche geschaffen, dessen Ausstattung den Bedürfnissen der meisten Musikliebhaber entspricht und der durch Verzicht auf salten benötigte Ausstattungsmerkmale die Installation und die Bedienung einfach gestaltet. Er

konzentriert sich einzig und allein auf möglichst detailgerechte Wiedergabe der Musik. Ein koaxialer digitaler Audio-Ausgang, die Unterstutzung zentraler Einsatzsteuerung (POWER CONTROL) und ein regelbarer Kopfhörerausgang sind seine Ausstattungsmerkmale. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich. Optisch harmoniert das Gerät mit den anderen Audio-Komponenten aus der solidLine von Vincent. Zusammen mit dem Tuner und den VeränderkOMPONENTEN dieser Serie ergibt sich ein System, dessen Klang, Verarbeitungsqualität und Eleganz heutzutage nicht alltäglich sind.

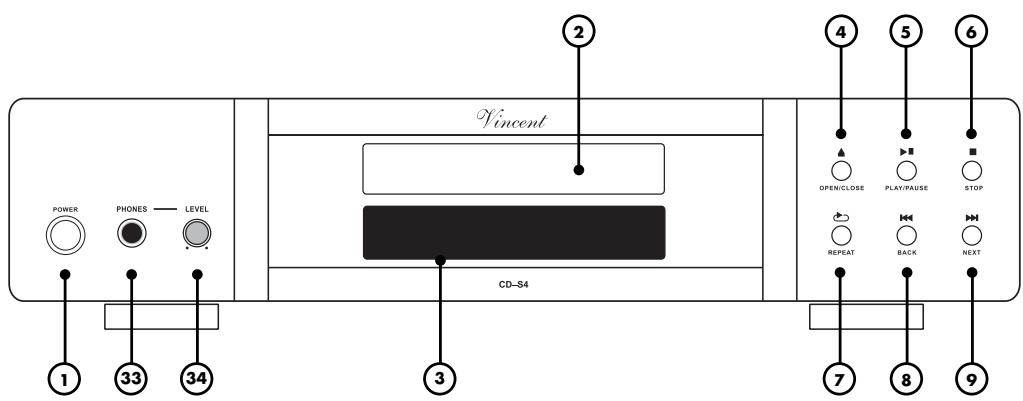

VORDERANSICHT

1. POWER: Netzschalter

Schaltet das Gerä ein und aus. Das Gerä ist im ausgeschalteten Zustand nicht vom Netz getrennt und reagiert auf ein Einschaltsignal an einem der Anschlüsse „POWER CONTROL" (12).

2. CD-Schublade

Zum Einlagen der CD kann diese Schublade mit der Taste „OPEN/CLOSE" (4)(25) geöffnet werden.

3. Anzeige mit Musikkalender

Hier werden Titelnummer, abgeschriebte Zeit und weitere Informationen angezeigt.

4. OPEN/CLOSE

Taste zum Öffnen und Schlieben des CD-Fachs.

5. II PLAY/PAUSE

Taste für das Starten oder eine Unterbrechung der CD-Wiedergabe.

6. STOP

Stoppt die laufende Wiedergabe einer CD oder wechselt aus der Wiedergabepause in den Grundzustand.

7. REPEAT

Taste für die Wiederholung des Einzeltitels oder der gesamtten CD..

8. BACK

Taste für einen Titelsprung rückwärts.

9. NEXT

Taste für einen Titelsprung vorwärts.

33. PHONES:

Anschlussbuchse für einen Kopfhörer

Schlieben Sie hier, wenn gewünscht, einen Kopf-hörer mit 6,3 mm Stereo-Klinkenstecker und einer Impedanz von mindestens 32 Ω an.

34. LEVEL: Lautstärkedrehknopf

Hiermit verändern Sie die Lautstärke des Kopfhörers (33).

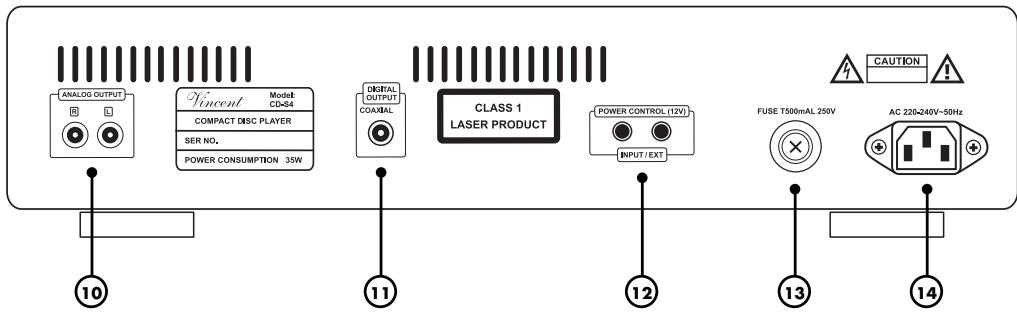

RÜCKANSICHT

10. ANALOG OUTPUT:

analoger Tonsignalausgang

Die Cinch-Anschlüsse werden mit dem entspruchenden Eingang von Veränder, Vorstufe o. verbunden. Es ist nicht notwendig, zusätzlich den digitalen Signalausgang (11) anzuschreiben.

11. DIGITAL OUTPUT:

koaxialer digitaler Tonsignalausgang

Falls der Veränder, Receiver oder die Vorstufe mit einem digitalen koaxialen Eingangssanschluss ver-sehen ist, kann dieser CD-Player-Signalausgang damit verbunden werden. Es ist nicht notwendig, den analogen (10) und den digitalen Signalausgang (11) gleichzeitig anzuschreiben.

12. POWER CONTROL (12V):

Einschaltsteuerung

An einer dieser 3,5mm Klinkenbuchsen wird das Einsatzsignal eines Verstärkers bzw. Vorverstärkers empfangen und bei Bedarf an ein anderes Gerät weitergegeben.

13. FUSE: Sicherungshalter

Das kleine Kunststoff-Gehäuse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

14. AC 220-240V:

Netzbuchse

Bringen Sie hier das Netzkabel an und verbinden Sie es mit einer geeigneten Stromversorgung.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät)dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf auf dass Sie die Fernbedienung nicht schrag auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie beide Batterien, wenn der Abstand zum Gerät in dem die Fernbedienung benutzt werden kann, sich verringert.

BATTERIEN

Verwendung der Batterien

Eine unsachgemäße Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sogar eExplosion verursachen. Die Batterien müssen unter Beachtung der korrekten Polaritatingelegt werden, wie dies durch die Markierungen im Innern des Batteriegehauses angezeigt ist. Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschopfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen. Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorschinweise und Anweisungen, die auf jeder Batterie vermerkt sind. Entnehmen Sie die Batterien, wenn die Fernbedienung langere Zeit nicht benutz wird. Batterien durren auf keinen Fall kurzgeschlossen, zerlegt oder erhitzterwen. Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der ortlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmull zu geben.

Verwenden Sie ausschließlich Mikrozellen der Höhe AAA (LR3)

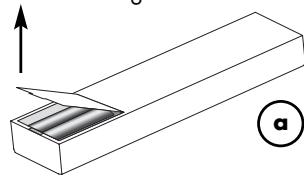

Wechsel/Einlagen der Batterien:

a. Öffnen und entfernen Sie den Batteriefachdeckel der Fernbedienung, indem Sieihn mit kräfzigem Zug an der Lasche am Rand der Fernbedienung anheiten. Der Batteriefachdeckel wird magnetisch gehalten, die Schrauben müssen nicht gelöst werden!

b. Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

c. SchlieBen Sie das Batteriefach der Fernbedienung.

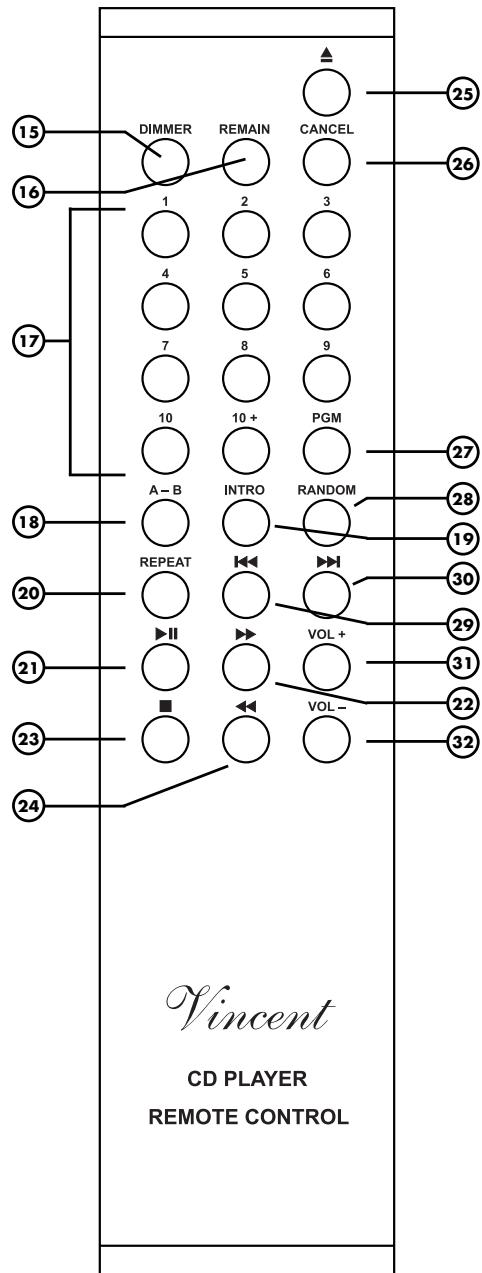

TASTEN DER FERNBEDIENUNG

TASTEN DER FERNBEDIENUNG

15. DIMMER

Helligkeitseinstellung für Anzeige (3) an der Gerätefront.

16. REMAIN

Ermöglicht die Anzeige der verbleibenden Spielzeit des aktuellen Titels oder der Restspielzeit der CD.

17. Zahlentasten

Mit diesen Tasten können Sie die Titel direkt wahlen.

18. A-B

Ermöglicht das wiederholte Abspielen eines selbst ausgewählten Abschnitts innerhalb eines Titels.

19. INTRO

Alle Titel der CD werden nacheinander für 10 Sekunden angespielt.

20. REPEAT

Wiederholung des Einzeltitels oder der gesamtten CD.

21. II (PLAY/PAUSE)

Mit diesen Knopf kann die CD-Wiedergabe gestartet und kurzzeitig unterbrochen werden.

22. (Schneller Vorlauf)

Mit dieser Taste kann während der Wiedergabe schnell vorwärts gespult werden.

23. (STOP)

These Tastes stopp each laufende CD-Wiedergabe.

24. (Schneller Rücklauf)

Mit dieser Taste kann während der Wiedergabe schnell ruckwarts gespult werden.

25. (OPEN/CLOSE)

Taste zum Öffnen und Schließen des CD-Fachs.

26. CANCEL

Löscht die mit „PGM" (27) vorgenommene Titelprogrammierung.

27. PGM

Mit dieser Taste konnen Sie die Abspielreihenfolge der Titel selbst festlegen (programmieren).

28. RANDOM

Zum Aktivieren und Wiederabschalten der Zufallswiedergabe der CD-Titel.

29. BACK

Drücken Sie diese Taste, um während der Wiedergabe zu einem in der Reihenfolge zusückliegenden Titel zu gelangen.

30. (NEXT)

Drücken Sie diese Taste, um während der Wiedergabe zu einem in der Reihenfolge nachfolgenden Titel zu gelangen.

31. VOL +

Erhöht den Ausgangspegel der analogen Signalausgänge „ANALOG OUTPUT" (10).

32. VOL -

Verringert den Ausgangspegel der analogen Signalausgabe "ANALOG OUTPUT" (10). In weniger Fällen muss die Einstellung „VOL" zur Anpassung an das dort angeschlossene Gerät direkt nach der Inbetriebnahme des Players auf einen anderen Wert als das Maximum „26" geändert werden.

INSTALLATION

Stellen Sie zuerst die Kabelverbindung für den Signausgang des Players her. Bringen Sie erst danach das Netzkabel an und verbinden es mit der Steckdose.

Beachten Sieitte bei der Installation folgende Hinweise:

ZUR BESONDEREN BEACHTUNG

Entfernen der Schutzkappen

Vor der ersten Installation mussen von allen verwendeten Anschlüssen an der Geräterückseite die Kunststoff-Schutzkappen halten.

Cinch-Anschlüsse

Als Steckverbinder fur analoge und digitale Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie daraufuf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln!

Achten Sie daraufuf, die analygen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder weiß für den linken Kanal.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräuche, Ausfälle und Fehlfunktionen verursachen.

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Laufsprecher-und Verbindungskabel, beispelsweise Vincent-Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Siegern这点bezüglich beraten.

-Falsch-

-Richtig -

ANSCHLUSS EINES KOPFHÖRERS

Ein Stereo-Kopflörer, ausgestellt mit einem 6,3 mm Klinkenstecker, kann an der Gerätevorderseite in die Buchse "PHONES" (33) eingesteckt werden. Es konnen alle Kopflörer mit einer Impedanz zwischen 32 Ohm und 600 Ohm verwendet werden. Vor dem Einstecken des Kopflörers sollte die Lautstärke am Regler „LEVEL" (34) reduziert werden.

ANSCHLUSS DES NETZKABELS

Prüfen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Fre-quenz sind auf der Geräterückseite herein der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

ANSCHLUSS AN VERSTÄRKER, RECEIVER ODER VORVERSTÄRKER

Der CD-S4 verfügt an der Geräterückseite über einen analogen und einen digitalen Signalausgang. Über den analogen Ausgang (10) kann das Signal vom eingebauten D/A-Wandler zu einer herkömmlichen analogen Audiokomponente (Veränder) geitet werden. Am Digitalausgang (11) liegt ein digitales Ausgangs-Tonsignal an, welche

von externen D/A-Wandlern oder Digitalprozessoren verarbeitet werden kann. Zur CD-Wiedergabe muss nur einer der beiden Ausgänge angegeschlossen werden. Wahlen Sie die geeignete Verbindung zwischen CD-Player und Ihr VermVerträker, Vorverträker, Receiver oder Wandler aus.

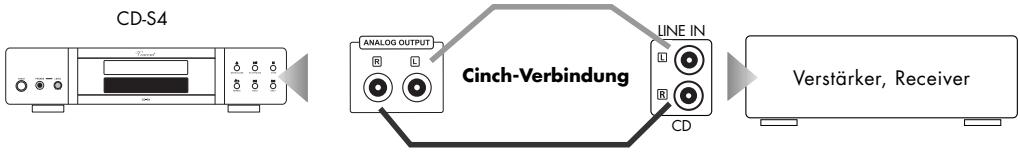

Verwendung des analygen Ausgangs

Hier wird das durch hochwertige, eingebaute D/A-Wandler ins Analoge umgesetzte und verstärkte Stereo-Tonsignal ausgegeben. Zum Anschluss an einen Verträker ist ein Cinchkabel erforderlich. Verbinden Sie die Cinchanschlüsse „L" und „R" im Feld „ANALOG OUTPUT" (10) mit dem linken und rechten Audioanschluss des meist mit „CD", „LINE IN" oder „FRONT R/L" beschriften Verstärkereingangs (Standard-Hochpegeleiningang).

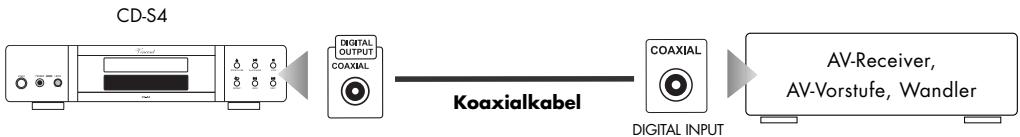

Verwendung des koaxialen digitalen Ausgangs

Dieser Ausgang gibt das Musiksignal als digitales S/PDIF-Audiosignal (PCM) aus. Der Anschluss wird nur bereits mit den externer D/A-Wandler verwendet werden soll oder der Player an den koaxialen Digitaltoneingang eines AV-Receivers bzw. einer AV-Vorstufe angeschlossen werden soll. Zum Anschluss ist ein nicht im Lieferumfang enthaltenes Koaxialkabel, welche 75 Wellenwiderstand besitzt und beidseitig mit je einem Cinchstecker bestückt ist, erforderlich. Verbinden Sie den Anschluss „DIGITAL OUTPUT COAXIAL" (11) des Gerätes mit der Digitaleingangsbuchse des Verständers, welche mein mit „DIGITAL IN" oder „COAXIAL INPUT" beschäftet ist. In den ersten Fällen bringt der Anschluss eines analogen Ausgangs (10) das bessere Klangeergebnis.

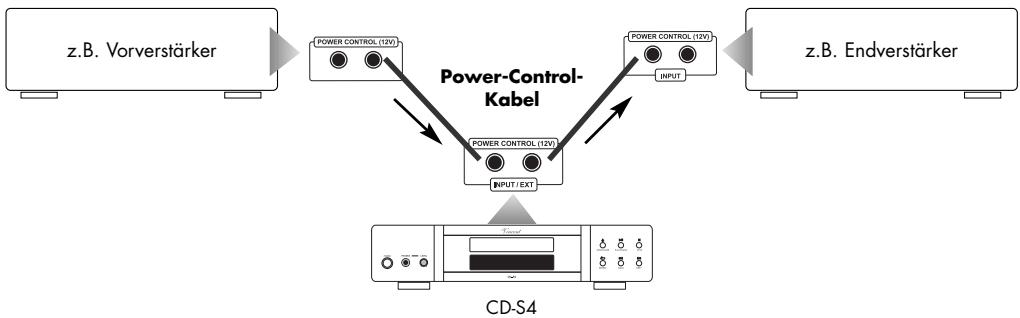

KABELVERBINDUNGEN FÜR DIE EINSCHALTSTEUERUNG (POWER CONTROL)

Viele AV-Systeme bestehen aus einer Vielzahl von Einzelkomponenten. Um diese nicht vor und nach jedem Gebrauch alle einzeln aus- und einszuschalten, haben manche Hersteller die Geräte mit einer so genannten „POWER CONTROL“-Schaltung, auch „TRIGGER“ oder „Einschaltsteuerung“ genannt, ausgestellt. Vor allem für Vor- und Endstufen wird diese Art der ferngesteuerten Standby-Schaltung verwendet. Um diese verwenden zu konnen, müssen Kabelverbindungen direkt oder indirekt zwischen dem Vorverträger/Vollverträger und allen Geräten, welche diese Funktion Unterstützung, hergestellt werden. Die Funktion „POWER CONTROL“ bewirkt, dass jeder Ein- bzw. Ausschalten eines Gerätes des Systems (üblicherweise des Vor-/Vollverträkers) automatisch das Ein/Ausschalten aller daran angeschlossenen Geräte, die diese Funktion unterstützen, bewirkt. Beachten Sie, dass alle Geräte, welche auf die Einschaltsteuerung reagieren, im Ausschaltzustand nicht vom Netz getrennt, sondern in Bereitschaft geschählt sind. Als

Verbindungskabel finden zweiadrige, mit 3,5 mm Klinkenstecker (mono) versehene Leitungen Verwendung. Für die Verbindung zwischen jeweils zwei Geräten wird eins dieser Kabel besteht.

Der CD-S4 besitzt einen Eingangssanschluss und einen Ausgangsanschluss für die Einschaltsteuerung. Damit kann er auf das Schaltsignal eines Verstärkers/Vorverträckers reagieren und diese bei Bedarf weitergeben (durchschleifen). Der CD-Player kann das Schaltsignal für weitere Componenten einer Stereoanlage nicht selbst erzeugen.

Wenn der CD-Player CD-S4 automatisch mit dem Vorveränderer ein-/ausgeschaltet werden soll, müssen die nachfolgend beschriebenen Kabelverbindungen für die Einschaltsteuerung richtig vorgenommen und der Schalter „POWER" (1) in die Ausschaltposition gebracht werden. Ist die hier beschriebene Arbeitsweise nicht erwüntst, reicht es, die in thisem Abschnitt beschriebenen Kabelverbindungen wegzulassen.

Verbinden Sie den mit „POWER CONTROL OUTPUT" oder „TRIGGER OUTPUT" markierten Ausgang eines Verständerkers/Vorstandskers mit dem Anschluss „INPUT" im Feld „POWER CONTROL" (12) an der CD-Player-Geräterückseite. Ist das „POWER CONTROL"-Kabel zu dieserem Gerät angeschlossen, dient der zweite Klinkenanschluss „EXT" des CD-Players dem Weitergeben des Schaltsignals (zum Beispiel zu einem Tuner oder Endverständker) oder bleibt frei.

Durch ein sendendes Gerät können theoretisch unendlich viele Geräte mit den Schaltimpulsen versorgt werden. Zu diesen Zweck kann an den beiden Geräten einer der beiden „POWER CONTROL". Anschlüsse als Signaleingang und der andere als Signalausgang verwendet werden. Diese Methode, das Signal durch Ein- und Ausgänge der Geräte durchzuschleifen und diese somit zu verketten, wird auch als „daisy chaining" bezeichnet.

Viele der Geräte, welche durch ein Schaltsignal gesteuert werden konnen (nicht Vorveränder oder Vollveränder), besitzen zwei Anschlussbuchen, welche nicht als Ein- oder Ausgang gekennzeichnet sind. In thisem Fall kann einer der beiden beliebig gewählt werden. Auch an einigen Geräten, welche das Schaltsignal ausgegeben (Vor- und Vollveränder) fehlen diese Beschriften. In dem Fall kann davon ausgegangen werden, dass es sich um Signalausgabe handelt.

"POWER CONTROL"-Anschlüsse von Vor- oder Vollverstärkern führen niemals unterinander verbunden werden! An alle anderen Geräte direkt oder indirekt nur ein Vor- oder Vollverstärker über "POWER CONTROL"-Verbindung angeschlossen sein!

Wenn ein „POWER CONTROL“-Kabel an der Rückseite des Players angeschlossen ist und darüber das 12V-Schaltsignal anliegt, kann das Gerät nicht mehr durch den Taster „POWER“ abgeschelt werden. Wenn die Funktion der Einschaltsteuerung nicht erwückscht ist, sollte deswegen das Schaltsignalkabel entfernt werden!

BEDIENUNG DES GERÄTES

ALLGEMEIN, EINSTELLUNGEN

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (1)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Im ausge-schalten Zustand ist es aber nicht vom Stromnetz getrennt und reagiert auf ein am „POWER CONTROL“-Eingang (12) anliegenden Schaltsignal. Vor dem Einschalten sollte vorschshalber die Lautstärkeeinstellung des Vorver-stärkers Ihres Systems sowie die des Kopfhörers (34) reduziert werden.
Lautstärke der analogen Audio-Ausgänge (10) an der Geräterückseite	VOL + (31)VOL - (32)	These Funktion kann nur mit der Fernbedienung und nur bei laufender Wieder-gabe des Players betätigter werden. Diese Regelung dient der einzeligen An-passung des Players an das System (meist den Verträker) und damit nicht dazu benutzt werden, im täglichen Gebrauch die Lautstärke der CD-Wiedergabe zu verändern. Für fast alle Verträker/Receiver/Vorstufen genutzt es, die Einstellung auf das Maximum zu stellen und darauf zu belassen. Eine andere Einstellung wird nur bereitschtigt, wenn der CD-Player im Vergleich mit den anderen Quellen am Verträker/Receiver viel lauter ist oder verzerrt (Übersteuerung). Halten Sie die „VOL+“-Taste gedrückt, um den Ausgangspiegel zu erhöhen. Verwenden Sie „VOL“, um diesen zu verringnern. In der Anzeige erscheint der zweistellige Lautstärkewert. Das Maximum des Signalpegels ist bei einer Einstellung von 26 erreicht, das Minimum liegt bei 00.
Lautstärke des ange-schlossenen Kopfhörers (33)	LEVEL (34)	These Funktion kann nur an der Gerätefront bedient werden. Drehen Sie den Drehknopf „LEVEL“ im Uhrzeigersinn, um die Lautstärke der Kopfhörer zu erhöhen und im Gegenhrzeigersinn, um die Lautstärke zu verringnern. Die Lautstärkeregelung hat keinen Einfluss auf den Ausgangspiegel der Signalausgänge „ANALOG OUTPUT“ (10) und „DIGITAL OUTPUT“ (11) an der Geräterückseite.
Helligkeit der Anzeige an der Gerätefront	DIMMER (15)	These Funktion kann nur mit der Fernbedienung betickt werden. Mit dieser Taste kann die Helligkeit der Anzeige (3) an der Gerätevorderseite reduziert (ein Tastendruck) oder abgeschalten (zwifiche Tastenbetätigung) werden. Ein dritter Tastendruck stellt die ursprüngliche, maximale Helligkeit wieder her.

BEDIENUNG DES GERÄTES

WIEDERGABEFUNKTIONEN

Aktion	Taste(n)	Beschreibung
Wiedergabestart und Wiedergabepause	II (5)(21) PLAY/ PAUSE	These Taste, sowohl an der Gerätevorderseite als auch auf der Fernbediedung, startet die Wiedergabe der einlegeitgen CD, während der Wiedergabe erscheidt das Symbol „▶" in der Anzeige (3). Ist keine CD eingelegt, erscheidt „NO DISC" in der Anzeige und die Tastenbetätigung zeigt keine Wirkung. Wird bei CD-Wiedergabe die Taste erneut gedrückt, so wird die Wiedergabe an der aktuellen Position unterbrochen. Diese „PAUSE" Modus wird in der Anzeige durch das blinkende Symbol „III" kenntlich gemacht.+Während der Pause dreht sich die Disc weiter, nach erneutem Tastendruck wird ab dieser Position die Wiedergabe fortgesetzt. Die Funktion „PAUSE" solle nur für kurzzeitige Unterbrechungen verwendet werden.
Direkte Auswahlen eines Titels	Zahlen-tasten (17)	Durch Eingabe einer Titelnummer auf der Fernbedienung kann jederzeit die Wiedergabe theses Titels gestartet werden. Bei Nummern größer als 10 muss dazu die Taste „10+“ so oft gedrückt werden wie es der ersten Stelle der Zahl entspricht, im Anschluss daran wird die zweite Stelle eingebehen. Ist kein Titel mit der eingebeken Nummer auf der CD vorhanden, wechselt der Player in den „STOP"·Modus. Befindet sich der Player in der Wie-dergabepause, kann kein anderer Titel mit den Zahlentasten direkt ange-wählt werden.
Anhalten der Wiedergabe	(6)(23) STOP	Während eine CD abgeschickt wird, stoppt ein Tastendruck auf diesen Knopf die Wiedergabe. Auch der „PAUSE" Betriebszustand wird durch einen Tastendruck auf „STOP" beendet. Die Gesamtzahl der Titel auf der CD und die Gesamtspielzeit erscheinen wieder in der Anzeige (3). Die Taste findet sich sowohl an der Gerätefront als auch auf der Fernbedienung.
Zur Wiedergabe des darauf folgenden Titels wechseln	(9)(30) NEXT	Während der CD-Wiedergabe wird nach Betätigung dieser Taste das Abspielen des aktuellen Titels angehalten und die Wiedergabe des in der Reihenfolge{nachsten Titels begonnen. Wird die Taste im „STOP"·Modus betätigst, so konnen, ab dem Titel 02 beginnend, alle CD-Titel der Reihe nach angewählt werden. Mit der Taste „PLAY/PAUSE" (5)(21) kann danach die Wiedergabe gestartet werden. Die Taste findet sich sowohl an der Gerätefront als auch auf der Fernbedienung.
Zur Wiedergabe des vorhergehenden Titels wechseln	(8)(29) BACK	Während der CD-Wiedergabe wird nach einmaliger Betätigung dieser Taste das Abspielen des aktuellen Titels angehalten und am Anfang desses Titels neu begonnen. Weitere Betätigungen wechseln zur Wiedergabe der in der Abspielreihenfolge vorangegangenen Titel. Wird die Taste im „STOP"·Modus betätigst, so konnen, ab dem letzten Titel beginnend, alle CD-Titel in umgekeh-ter Reihenfolge angewählt werden. Mit der Taste „PLAY/PAUSE" (5)(21) kann danach die Wiedergabe gestartet werden; mit der Taste „STOP" (6)(23) wechselt der Player wieder in den „STOP"·Modus. Die Taste findet sich sowohl an der Gerätefront als auch auf der Fernbedienung.

BEDIENUNG DES GERÄTES

WIEDERGABEFUNKTIONEN

Aktion	Taste(n)	Beschreibung
Schnellvorlauf	(22)(FAST FORWARD)	Solange diese Taste während der CD-Wiedergabe gedrück bleibt, wird der Titel in higherer Geschwindigkeit abgeschweit („Vorspulen“). Wird die Taste losgelassen, wird die Wiedergabe in der normalen Geschwindigkeit fortgesetzt. Ist die CD-Wiedergabe gestoppt, so hat die Taste keine Funktion. Auch diese Wiedergabefunktion kann nur über die Fernbedienung bedient werden.
Schnellrücklauf	(24)(FAST BACK)	Solange diese Taste während der CD-Wiedergabe gedrück bleibt, wird der Titel in higherer Geschwindigkeit rückwärts abgeschweit („Rückspulen“). Wird die Taste losgelassen, wird die Wiedergabe in der normalen Geschwindigkeit in Vorwartsrichtung fortgesetzt. Ist die CD-Wiedergabe gestoppt, so hat die Taste keine Funktion. Auch diese Wiedergabefunktion kann nur über die Fernbedienung bedient werden.
Einlagen/Wechseln der CD	(4)(25) OPEN/CLOSE	Mit dieser Taste wird die Schublade geöffnet und geschlossen, damit eine CD einlegecht bzw. entnommen werden kann. Die Taste findet sich sowohl an der Gerätefront als auch auf der Fernbedienung. Erscheint in der Anzeige (3) der Schriftzug „OVER“, so sind mehr als 16 Titel auf der CD enthalten. Einige Titel konnen damit nicht im Musikkalender der Anzeige dargestellt werden.

BEDIENUNG DES GERÄTES

ERWEITERTE WIEDERGABEFUNKTIONEN

Aktion	Taste(n)	Beschreibung
Löschen der selbst gewählten Wieder-gabereihenfolge	CANCEL (26)	These Taste losecht ein mit der Funktion „PGM" (27) eingestelltes Programm. Wird die Taste während der Wiedergabepause betägt, wird ein selbststelltes Programm gelöscht und die Wiedergabe des aktuellen Titels sowie der verbleibenden CD-Titel kann mit „PLAY/PAUSE" (5)(21) fortgesetzt werden. Genauso wie die Programmerstellung kann auch diese Aktion nur mit der Fernbedienung vorgenommen werden.
Umschalten zwischen vorgegebener und zufälliger Wieder-gabereihenfolge	RANDOM (28)	Die mit dieser Taste der Fernbedienung aktivierte Funktion sordt davon, dass alle CD-Titel in zufälliger Reihenfolge abgeschlossen werden. Diese Funktion kann nicht für das Abspielen eines mit „PGM" (27) erstellen Programms verwendent werden. Wird die Taste während der Wiedergabe oder der Wiedergabepause betägt, wird der aktuelle Titel gestoppt, es beginnt die Wiedergabe aller CD-Titel in zufälliger Reihenfolge. In der Anzeige wird die ser Abspielmodus durch den Schriftzug „RAN" gekennzeichnet. Eine erneute Betätigung der Taste „RANDOM" schaltet die Zufallswiedergabe aus und die Wiedergabe wird ab der aktuellen Position fortgesetzt.
Umschalten zwischen einmaligem Abspielen des CD-Inhalts, Wieder-holung eines Einzeltitels und Wiederholung aller Titel der CD	REPEAT (7)(20)	Wurde diese Taste einmal betörtigt, wird der aktuelle Titel fortwährend wie-dersholt, nachdem seine Spielzeit abgelaufen ist. In der Anzeige (3) ist die-ser Betriebszustand durch den Schriftzug „REPEAT 1" gekennzeichnet. Wurdie die Taste zweimal betörtigt, wird die gesamte CD oder das gesam-te Programm fortwährrend nach Ablauf der Spieldauer wiederholt. In der Anzeige ist dieser Betriebszustand durch den Schriftzug „REPEAT ALL" gekennzeichnet. Ein dritter Tastendruck schaltet die Wiederholfkunft aus. Der gewünschte Wiederholungs-Modus kann auch für ein selbst erstelltes Programm eingeschaltet werden.
Wiederholung eines beliebig gewährten Titelausschnits als Endlosschleife	A-B (18)	Während der CD-Wiedergabe markiert der ante Tastendruck den Anfang des Ausschnits (A), der zwei Tastendruck das Ende des Abschnitts (B). Sobald beide Zeitpunkte gewählt sind, spiel der Player den markierten Ausschnitt solan-ge wiederholt ab, bis die Taste „A-B" erneut gedrück oder „STOP" (6)(23) betörtigt wird. In der Anzeige (3) wird dieser Abspielmodus mit dem Symbol „A←B" gekennzeichnet. Nachdem die A-B-Wiedergabe mit der Taste „STOP" (6)(23) angehalten wurde, werden die Markierungen gelöscht. Auch diese Wiedergabeoption kann nur über die Fernbedienung gesteuetiert werden.
Abspielen des Anfangsstückes eines jeder Titels	INTRO (19)	Wenn jeder Titel nur kurz angespielt werden soll, können Sie darüber die Sfern-bedienungstaste drucken. Es werden die ersten zehn Sekunden der Titel gespielt, danach wird zum jeweil nächsten Titel gewechsent. Diese Funktion ist auch unter dem Begriff „Intro Scan" betracht. Auch wenn ein Programm für die Wiedergabe-reihenfolge (27) erstellt worden ist oder die Taste während der Wiedergabe oder der Wiedergabepause betörtigt wurde, werden den analych alle CD-Titel, beginnend beim ersten, einmal kurz angespielt. Ein erneuter Tastendruck beendet den Such-lauf und setzen die Wiedergabe der restlichen Stücke von der aktuellen Position fort. Solange der „Intro Scan" aktiv ist, wird in der Anzeige (3) der Schriftzug „INTRO" eingebrendet.

BEDIENUNG DES GERÄTES

ERWEITERTE WIEDERGABEFUNKTIONEN

Aktion	Taste(n)	Beschreibung
Programmierung von Titelauswahl und Wiedergabereihenfolge	PGM (27)Zahlentasten(17)	Mit dieser Funktion ist es möglich, eine gewünschte Abspielreihenfolge der CD-Titel zu erstellen. Das ermöglich auch das Abspielen einer selbst gewählten,kleineren Auswahl aus allen CD-Titel. Die Programmierung kann nur mit der Fernbedienung ausgeführter werden. Erstellt wird das „Programm“ durch folgende Vorgehensweise:Drücken Sie die Taste PGMGeben Sie auf dem Zahlenblock der Fernbedienung nacheinander die Nummern aller gewünschten Titel ein. Verwenden Sie für den Titel 10 die Taste „10“. Drücken Sie für alle anderen zweistelligen Titel-nummern zuerst so oft die Taste „10+“, bis die Zehnsteruelle der Zahl stimmt; danach die Taste für die letzte Ziffer (für den Titel 23 wird zweimal die Tastes „10+“ und einem die Tastes „3“ betetigt).Drücken Sie zur Bestätigung des Programms „PGM“ oder „PLAY/PAUSE“ (5)(21).Die Wiedergabefunktion „REPEAT“ (7)(20) kann auch auf die programmierte Titelauswahl angewendet werden. Das Programm bleibt auch bei Betätigung von „STOP“ (6)(23) gespeichert und wird bei der{nachsten Wiedergabe wieder durchlaufen. In der Anzeige erkennen Sie am Schrifzug „PGM“, dass ein Programm aktiv ist. Erst die Betätigung von „CANCEL“ (26), das Auswerfen der CD oder das Abschalten des CD-Players löschen die eigene Abspielreihenfolge.
Anzeige der verbleibenden Spielzeit	REMAIN (16)	Nach einemigem Drücken dieser Fernbedienungstaste während der CD-Wiedergabue wird die verbleibende Zeit (gekennzeichnet durch den Schrifzug „REMAIN“ in der Anzeige (3) ) des aktuellen Titels angezeigt. Ein weiterer Tastendruck wechselt zur Anzeige der verbleibenden Spielzeit der gesamtten CD bzw. des gesamten Programms, die Anzeige ist dann „REMAIN ALL“. Die dritte Betätigung der Taste schaltet um auf die normale Spielzeitanzeige.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihres Systems sehr unterschiedlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Verstärker zu einem über die Lautspeicher hörbaren Brummgeräusch führen, dessen Laustärke sich mit dem Lautstärkeregler beeinflussen{lasst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entspr-echende Maßnahmen verhindert werden. Generell kann jeder an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät theses Pro-bem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekrostaticen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränderer besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzeile's anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann manleitung selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Ist diesen Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ihnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauchen Sie es gegebenenfalls gegen ein geeignetes Kaltgerätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhändler.
Eine eingelegte Disk wird nicht eingelesen	Es wurde ein ungeeigneter Datenträger, wie z.B. eine DVD oder eine Daten-CD-R einge-lege. Der Player kann nur Audio-CDs abspie-len.	Die entsprechende Disk kann mit thisem Player nicht wiedergegeben werden.
	Die CD ist möglicherweise verschmutzt oder zerkratzt.	Reinigen Sie die CD und versuchen Sie es erneut.
	Die CD wurde nicht mit der bedruckten Seite nach oben eingelegt.	Legen Sie die CD in der richtigen Position ein.
	Eine CD-R oder CD-RW wurde mit zu hoher Geschwindigkeit geschrieben.	Die Disc kann nicht abgespielt werden.
Die Wiedergabe startet nicht nach Betätigung von „PLAY/PAUSE" (5)(21)	Durch eine starke Veränderung der Umgebungs-temperatur kann sich Feuchtigkeit im Laufwerk des Players niedergeschlagen haben.	Nach 1-2 Stunden soll die Feuchtigkeit ver-dunst sein und die CD-Wiedergabe wieder Funktionieren.
Kein Ton, Geräteanzeige (3) in Funktion	Am Verträker/Receiver sind Lautstärke oder Eingangskanal falsch eingestellt.	Prüfen Sie diese Einstellungen.
	Der geeignete Audio-Ausgang des Players ist nicht oder nicht richtig mit dem gewürschten Eingangsanschluss des Receivers/Verträkers verbunden.	Stellen Sie eine Audio-Verbindung zwischen CD-Player und Receiver/Verträker her, wie im Abschnitt „Installation" beschreiben.
	CD-Wiedergabe wurde noch nicht gestartet.	Starten Sie die Wiedergabe mit „PLAY/PAUSE" (5)(21).
	Ausgangspiegel „VOL" (31)(32) an der Fernbedienung zu niedrig eingestellt.	Erhöhen Sie vorsichtig den Ausgangspiegel.
Anzeige an der Gerätefront funktioniert nicht	Mit der Taste „DIMMER" (1.5) ist die Anzeige vorher abgeschalte worden.	Betätigten Sie die Taste „DIMMER" (1.5) erneut.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Ton-Wiedergabe eines Kanals Funktioniert nicht	Eine Leitung des Doppelkabels zwischen CD-Player und Verständiger/Receiver ist nicht fest eingesteckt oder defekt.	Prüfen und befestigen Sie diese Kabel.
	Eines der Laustprecherkabel oder (bei Verwendung einer Vor-Endstufenkombinations) eines der Signalkabel zwischen Vor- und Endstufe ist nicht richtig angeschlossen oder defekt.	Prüfen Sie ähnliche Anschlüsse der Verständiger und die Funktion der Laustprecher.
Kein Ton über den Kopfhörer	Kopfhörer nicht eingesteckt.	Verbinden Sie den 6,3 mm Klinkenstecker des Kopfhörers mit der Anschlussbuchse „PHO-NES" (33).
	Lautstärkeregler „LEVEL" (34) wurde zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lauststäme an dieSEM Drehknopf.
	CD-Wiedergabe wurde noch nicht gestartet.	Starten Sie die Wiedergabe mit „PLAY/PAUSE" (5)(21).
	Kopfhörer defekt.	Verwenden Sie einen anderen Kopfhörer.
Schlechte Tonqualität	Analoge Tonausgänge des CD-Players sind an Phono-Eingänge des Verständigers/Receivers/der Vorstufe angeschlossen.	Wahlen Sie an diesen Geräten einen gewöhnlichen Hochgelegeingang(„CD" oder „LINE IN").
	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
Über die Fern-bedierung können keine Funktionenausgeführt werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder verbraucht.	Prüfen und ersetzen Sie ggf. die Batterien.
	Die Sichteinie zwischen Fernbedienung und Gerät ist versPERT, die Reichweite wurde über-schritten oder das Handgerät wurde aus zuweit seitlicher Position betörtigt.	Versuchen Sie, die Fernbedienung nur beifreier Sight auf die Gerätefront, innerhalb von7m Entfernung und möglichst frontal auf dasGerät zu halten.
	Gerät nicht eingeschaltet.	Schalten Sie das Gerät ein.
Tiefton-Bruppen zu horen	Siehe Abschnitt „Netzbruppen"im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen"im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Wandler:

Übertragungsbereich:

Klirrfactor:

Signal Rauschabstand:

Dynamikbereich:

Audio-Ausgangsspannung:

Kanaltrennung:

Eingänge:

Ausgange:

Netzanschluss:

MaBe (BxHxT):

Gewicht:

Farbe:

24 bit / 96 kHz

10 Hz - 20 kHz (±0,5dB)

<0,003%

95dB

100dB

2.5V

90dB

1 × 3,5 ~mm Klinke (Power Control)

1 × 6,3 ~mm Klinke Kopfhöreranschluss,

1 × 3,5 ~mm Klinke (Power Control)

220V - 240V / 50 Hz max. 35W

430 × 98 × 345 ~mm

7,6 kg

schwarz/silber

LEXIKON/WISSSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollversteller oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassetenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Dynamik

Unterschied zwischen den leistenden und dem lautesten Tönen, die in Audio-Signalen (ohne Verzerrungen oder Übergang in Rauschen) möglich sind.

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verständerkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegelegangen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalienen Große; gebrächliches Maß für Signalspannungen und Lautstärke. Wird in deziBel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verstärker-Eingänge geeignet sind. Eingänge des Verstärkers (in der Regel als Cinch-Buchse ausgeführ't), die für Signale des CD-Players, Tape-Recorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lösst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
