BEDIENUNGSANLEITUNG ECONOMIC 75 WANDERS

Technische gegevens Economic

Technische gegevens

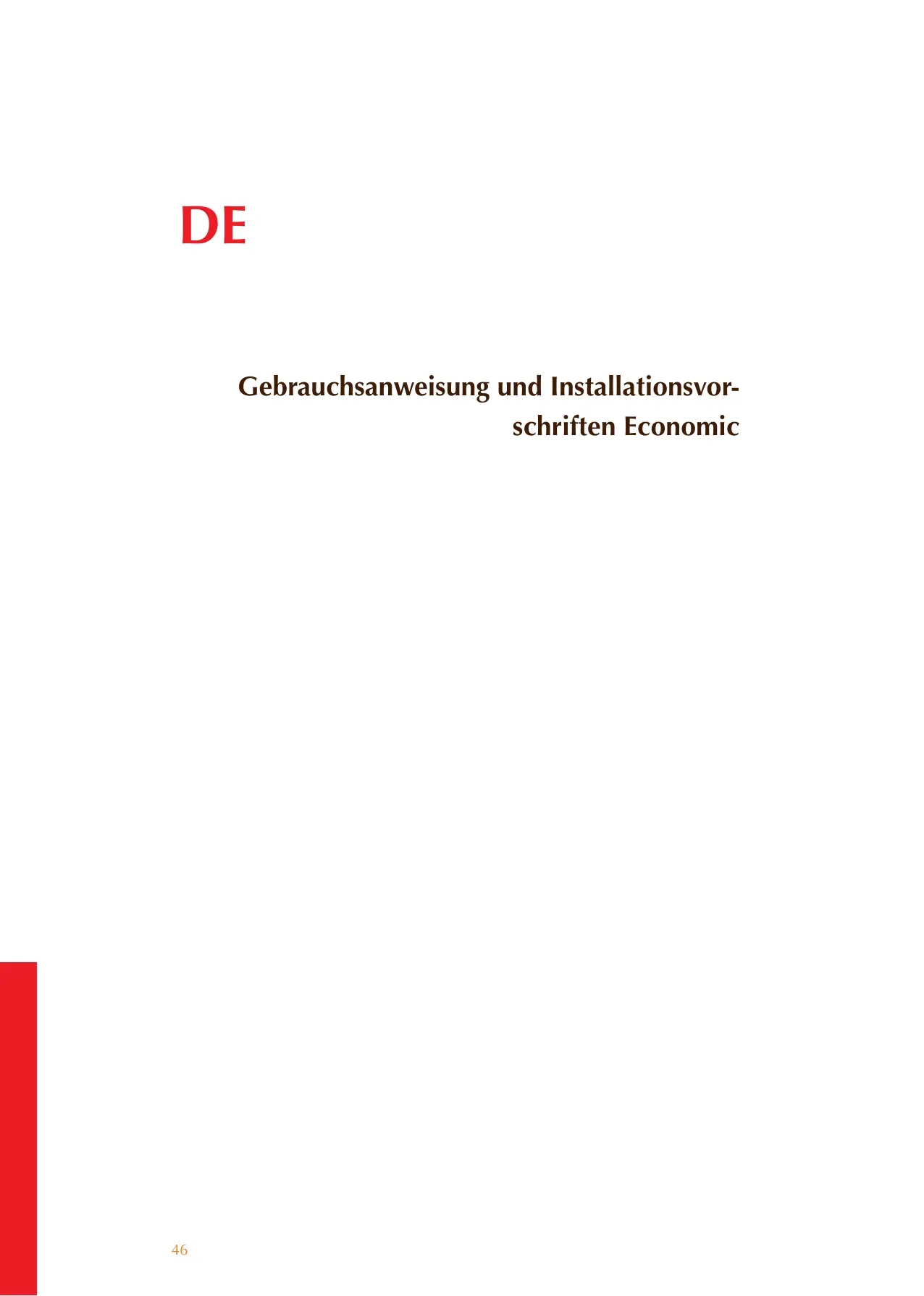

Gebrauchsanweisung und Installationsvorschriften Economic

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der eine komfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird.

Der Economic hat eine eingebaute Sparklappe, die den Zug im Schornstein regelt, und zwei stufenlose Ventilatoren, die die Heizleistung steigern.

Bei der Entwicklung diesen Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design gehet. Der Economic ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer diesen Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben diesen Economic Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht weiterecht diese Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit ihrem Kauf.

Das WANDERS Team

INHALT

Ihr Economic auf einen Blick 49
Montage 49
Den Ofen anmachen 49
Das erstemal Heizen 50
Heizmaterial: Holz und Braunkohle 50
Die optimale Art zu Heizen 51
Schornstein und Rauchkanal 51
Wartung 52
Brandschutz 52
Garantie 52
Montagevorschriften Economic 54

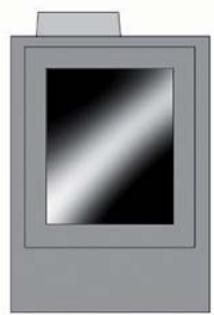

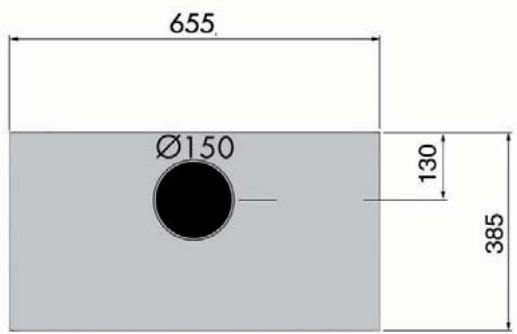

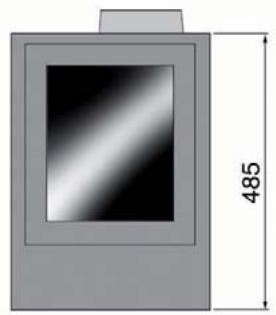

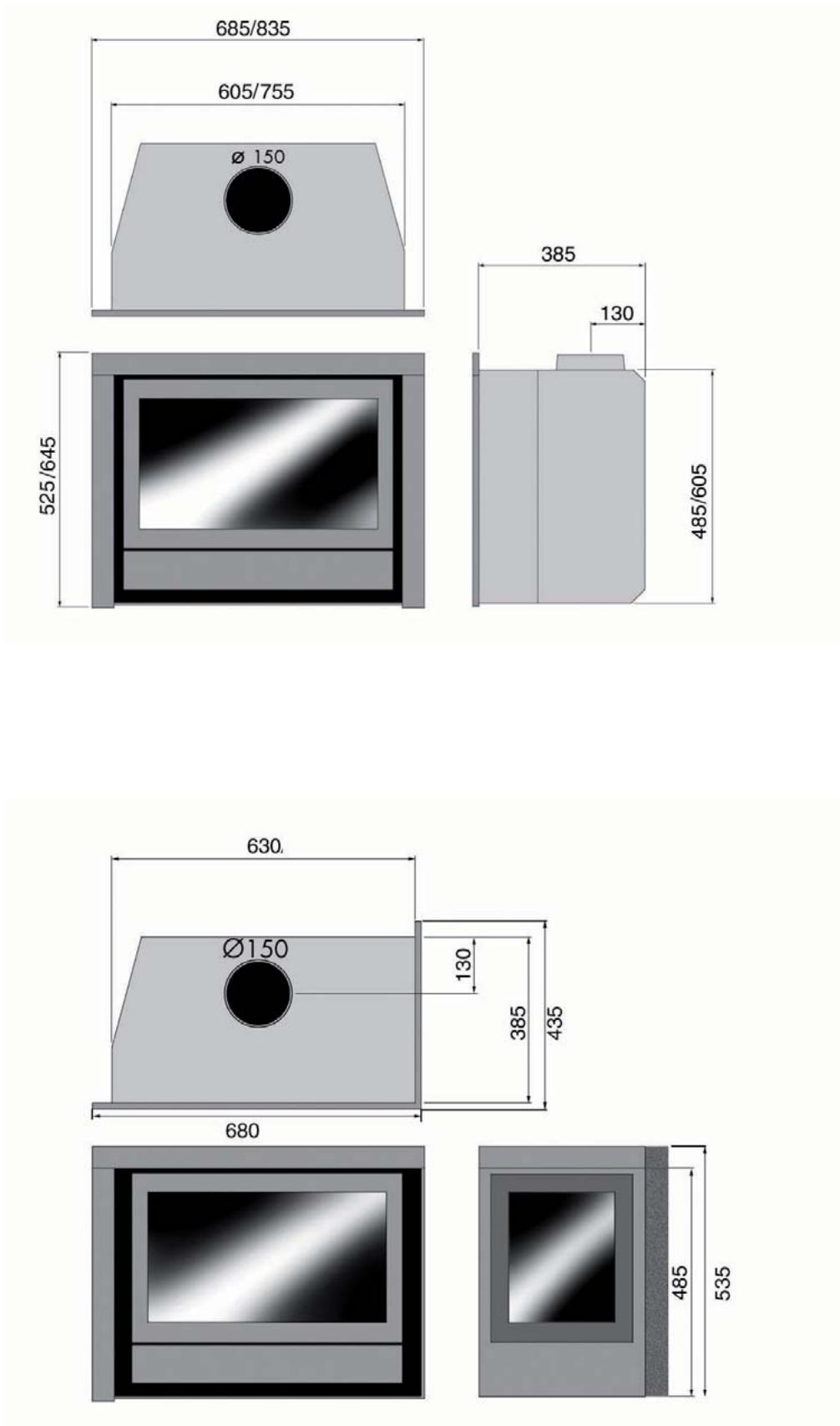

Technische Zeichnungen 60

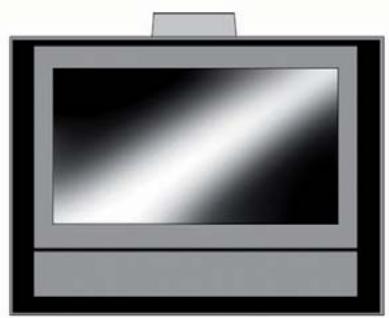

Ihr Economic auf einen Blick

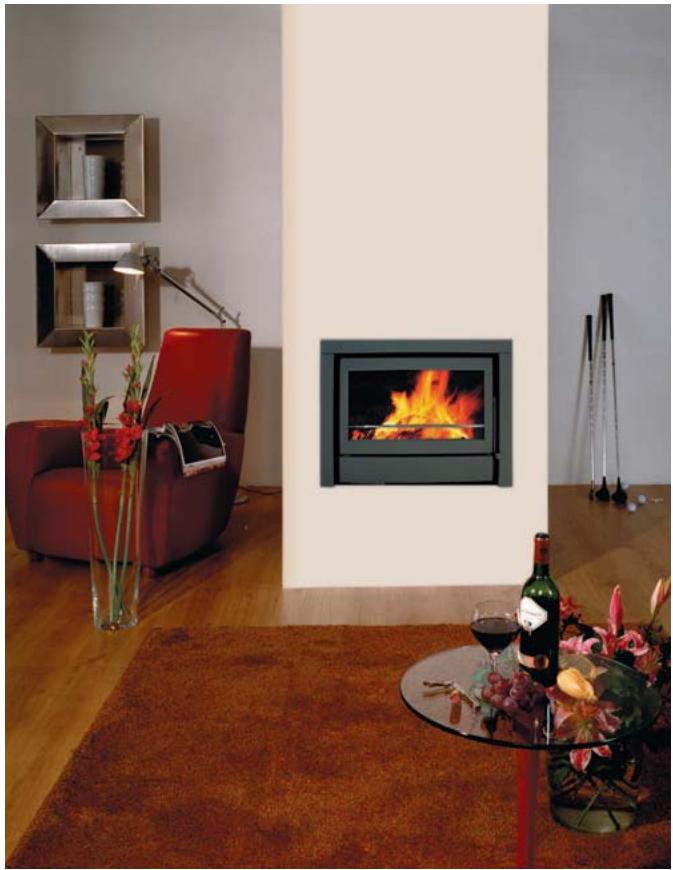

Eine der Economic Modelle

Der Economic ist eine Kombination von Komfort und effiziente Wärmeabgabe. Der Ofen besteht aus einem Aussenmantel und einem Innenwerk. Demzufolge erwartet 70% der Wärme schnell ihre Wohnfläche durch Konvektion. Die überigen 30% der Wärme wird durch Strahlung der Glasoberfläche erzeugt. Durch die eingebaute Rauchgasehrplatte werden die Rauchgase im Innenwerk rundgeleitet, was zusätzliche Wärme zur Folge hat. Die 1 oder 2 eingebauten Ventilatoren, die einigermasen hörbar sind, steigern den Ertrag Ihres Ofens. Sie saugen kalte Luft wird im unteren Teil des Ofens an. Durch die Rückseite wird die Luft nach oben geführt und dann an der Vorderseite wieder ausgeblasen. Die Rotationsgeschwindigkeit der Ventilatoren ist manuell einstellbar.

Der Ofen hat eine automatische Thermostatklappe. Diese regelt die Luftzufuhr zum Holzofen durch den Aschetresor. Sie öffnen die Klappe vollständig beim anzünden. Bei Erwärung des Ofens schliesst sich die Klappe automatisch. So wird Übererhitzung mit möglichchem Schaden am Ofen auf ein Minimum beschränkt, falls die übrigen Luftöffnungen verschlossen bleiben. Denken Sie daran, den Aschetresor regelmässig zu leeren damit die Luftzufuhr optimal bleibt.

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installeur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugkanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Economic Ofens nicht garantieren.

Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten. Sie Seite 55.

Dieser Holzofen ist als Zusammenheizung geeignet und kein Ersatz für ihre Zentralheizung.

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieden sind, ist einGreater Kaminabzug eine richtige Herausforderung. Früh im Herbst oder Ende des Winters konnen Sie für einenugen Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufuhr fordert einechnelle Erwärnung und regt einenugen Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum strömen kann

Den Ofen anmachen

Der Ofen wird beim Anzünden und Befeuern sehr heiss undbraucht wenigstens 2 Stunden zum Auskühlen. Fassen Sie den Ofen deshalbitte nicht ungeschichert an während der Befeuerung und zwei Stunden danach. Bedieren Sie den Ofen immer mit einem Handschuh, sonst können Sie sich schwere Verbrennungen zuziehen.

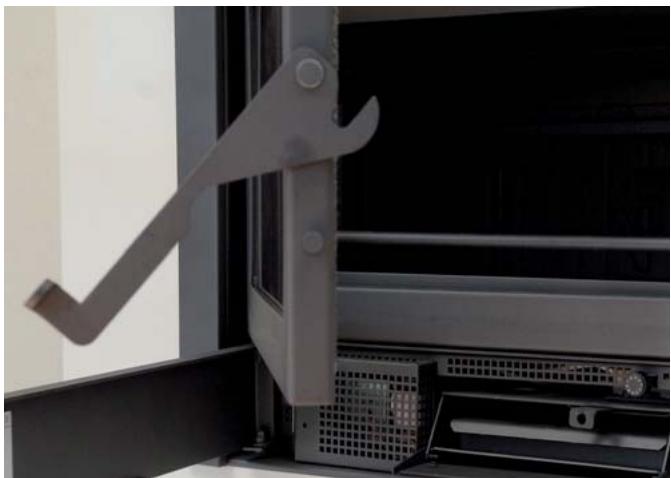

Das Öffnen der Tür

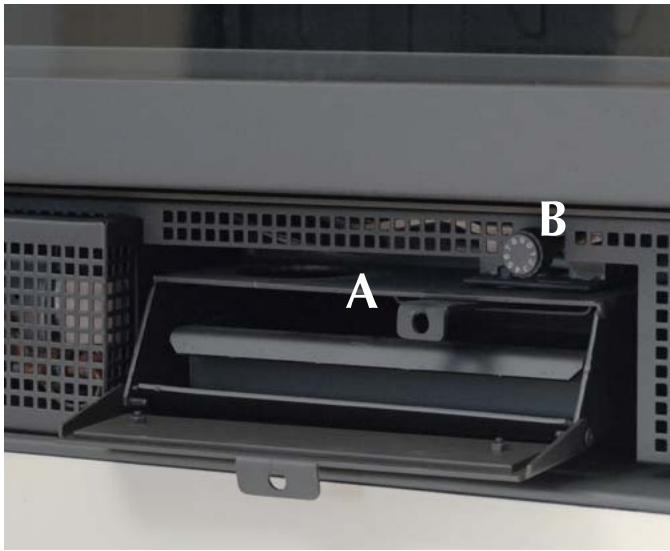

Bedienung des Schüttelrosts (A). Knopf zur bedienung des Thermostats (B)

Öffnen Sie die Ofentür und legen Sie eine Papierknäuel oder Feueranzünder in den Ofen und eine Holzpane oder Braunkohlebriketts oben drauf. Öffnen Sie die automatische Thermostatklappe maximal (S. Foto). Öffnen Sie den Schüttelrost mit dem Schüttelschieber und halten Sie die ersten fünf bis zehn Minuten den Aschetresor offen, damit zusammen Licht zugeführrt wird. Zünden Sie die Holzpane oder Braunkohlebriketts an und öffnen Sie die Tur auf einen Spalt, damit zusammen Licht zugeführrt wird. Nach einigen Minuten schliessen Sie die Tur. Wenn die Späne gut brennen, konnen Sie zusätzlichen Brennstoff nachlegen und den Aschetresor wieder schliessen. Legen Sie nicht mehr als drei Holzscheite zur gleichen Zeit in den Ofen. Wenn der Ofen richtig brennt, regelt er die weitere Luftzuführ selbst. Achten Sie daraufuf, dass immer ausreichend ventiliert wird, wenn Sie den Holzofen brennen.

Achten Sie auf Fingerabdrücke

Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabrücke brennen in das Glas und können danach nicht mehr entfernt werden.

Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens.

Das erstemal Heizen

Wenn Sie den Economic das ersten Mal in Gebrauchephemen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschrift versehen, die bei Temperatren dieHigher sind als 400^ Celsius, in den Ofen einbrennen. Das geschieht

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfahren. Das kommt dazu, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

die erstenpeerMale,wenSiedersteerpenMale heizen,wenndieTemperaturenaufmehrals 600^ Celsius steigen.AuBerdemkanndieses"Einbrennen" einen unangenehmen Geruch mit sich bringen,der aber unschadlichist.Wir ratenIhnen，denOfen die ersten 4 bis6Malmindestens6Stundenmitnicht zuviel Heizmaterialbrennenzulassen.WahrenddesHeizens muss gutgeluftetwerden.Vermeiden sie,dass,während sie heizen，imselbenRaumeineAbzughaubeanist; EineAbzugshaubeziehtVerbrennungsluft，die derOfen braucht,weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Dieser Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und{lassen sich nicht mehr entfern.

Neubauwohnung oder vor kurzem renoviert?

Warten sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfüllen und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial: Holz und Braunkohle

Holzart	Trocknungsszeit
Kiefer, Pappel	1	Jahr
Linde, Weide, Tanne, Birke, Esche, Erle	1,5	Jahr
Obstbäume, Buche	2	Jahr
Eiche	2,5	Jahr

Der Economic kann mit Holz und Braunkohle beheizt werden. Legen sie nie mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz

das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeugt übermöig viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen sie sofort das Ventil im Schornstein und alle andere Luftzufuhrkanä schließen. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Frisches feuchtes Holz enthalt noch ungebärn 50% Feuchtigkeit. Nach einer Trocknungseit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunken. Trockenes Holz gibt eine ähnliche Flamme und so gut wie kein Rauch ab. Wahlrend des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine petite Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Gebrauchen sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entsehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entfern werden.

Gebrauchen sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für das Milieu und können ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftingen Rauchentwicklung, zu verbrennen.

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz können als Heizmaterial gebraucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bildenleitung Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Poppel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entwickeln, dass sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Öfen weniger Verschmutzung durch Rauch. Hier einzel Tipps für viel Freude am Heizen:

Heizen sie ihren Ofen immer mit geschlossener Tur. Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.
- Wenn Sie Braunkohle verwenden, müssen Sie jeder Morgen die Ascherückstände in den Aschetresor schütteln und dden Schüttelrost geöffnet halten. So wird die Verbrennungsluft für die Kohle durch die untere Seite geführt. Hierdurch enstehen eine optimale Verfeuerung der Kohle.
- Legen sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastetURNtig das Milieu.
- Legen Sie nicht mehr als 3 Holzsche oder 4 Braunkohlebriketts zur gleichen Zeit auf das Feuer. Viel Brennstoff gleichzeitig erschwert effiziente Verfeuerunung und belastet die Umwelt unnötig
- Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie nie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
- Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr}schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
- Löschen Sie nie das Feuer mit Wasser, sondern{lassen es von selbst ausgehen. Die Materiale im Ofen konnen sich sonst durch den platzlichen Temperaturunterschied verformen oder reifen.

Schornstein und Rauchkanal

Der Schornstein ist der wichtige Teil Ihr's Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum stromt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkanter Schornsteinfeger den Schornsteinkanal über dieGPCenge kontrollieren ob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf diesen Prinzip Funktioniert jeder Schornstein. Was darauf hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den gutezug im Schornstein hemmen. Auch ein zu länger Rauchkanal mit rauer Oberfläche und zuvielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installatuer über den Gebrauch eines Ventilators im Rauchkanal aufklären

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beizende Putz- oder Scheuermittel.
• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabdrücke brennen ins Glas.
• Schmieren Sie ab und zu die Scharniere der Ofentür.

Benutzen sie keine beibenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außer Gebrauchnahme

• Schließen Sie die Tur und Luftzufuhr im Sommer
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum liegt.

Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.
• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzuführ des doppelwandigen Rauchkanalsystems auf Undurchlüssigkeit prufen.
• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Turen und Glasscheiben auf Verschleier-Serscheinungen prufen.

Brandschutz

Mit einem Holzofen von WANDERS haben Sie eine bequeme und sichere Wärmequelle im Haus. Der Brandschutz fängt schon bei der korrekten Montage und einem gut Funktionierendem Rauchgasabzug an. Ihr Installaurmussich deshalbandieMontagevorschriften, sowie auf Seite 54 und folgende Seiten beschreiben, halten. Für sicheres Heizen sind auch folgende Punkte wichtig:

1. Beheizen Sie den Ofen soviel wie möglich mit geschlossener Tur. Dadurch wird die Nutzleistung erhöht und es ist auch better für das Milieu.
2. Verhindern Sie, dass keine Kinder oder hilfsbedürftige Personen in die Höhe des Ofens kommt und让他们 sie nicht allein wenn der Ofen brennt. Gebrauchen Sie eventuell einen Kaminvorsatz.
3. Giessen oder legen Sie keine brennbaren material in den Ofen. Dadurch kann der Ofen unwiderruflich beschädigt werden.
4. Wenn der Boden um den Ofen herum aus brenbarem Material ist, benutzen Sie dann eine feuerfeste Bodenplatte. Die Bodenplatte muss mindestens eine Grüße von:

-an der Vorderseite der Tur: 50 cm ab Außen
seite des Ofens

• an den Seiten der Tür: 30 cm Außenseite des ab Ofens

• Bringen Sie keine brennbare Materiale, zum Beispiel Gardinen, Holzgegenstände (Schränke, Gemälde) in der Nähe des Ofens oder des Rauchkanals an. Halten sie mindestens einen Abstand von 80 Zentimeter gemessen ab der Außenseite des Ofens und des Kamins, ein.

• Bekleiden Sie nie den Kamin mit brennbarem Material (z.B. Tapete).
• Beachten Sie die Punkte die unter dem Abschnitt „Optimale Art des Heizens" auf Seite 51 beschrieben sind.
• Lassen Sie den Ofen nur durch einen anerkannten Installateur mit originalen Ersatzteilen reparieren.

Garantie

Auf ihren Economic gibt Ohnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutzt wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktionsfehler zurückzuführen sind. In diesen Fälle erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte

Teile können Sie franco an WANDERS Metaalproducten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren,.musten aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entwickelten sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachläufigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde.

Für folgendes Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimalisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigennicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Montagevorschriften Economic

Allgemeine Anweisungen	54
Vorbereitung	54
Installation	55
Reparaturen	57
Technische Angaben Economic	58

Allgemeine Anweisungen

Der Economic ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgas Ausstoss (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Das Rohr des Rauchgasabzugs hat einen Durchmesser von 150 Millimeter.

Der Ofenarf nur durch einen anerkannten Installateur und gemäß den unten beschrieben Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und ortlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem Economic.

Der Ofenarf nicht montiert werden in:

• Allgemein zugängliche Galerien und Gänge
• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
• In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
• In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzuführ direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugskanal

Bevor Sie den Ofen installieren, raten wir Ihnen die Busenentlüftungsroste montieren, damit Risse und Verfürbunden des Zierpflasters vermieden werden. Beachten Sie während der Installation des Ofens folgende Punkte:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss

dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell vorhandene Ventile müssen halten.

• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugkanal muss mindestens 12 Pa oder 0,12 mbar detragen.
• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen und Tabellen.
• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
• Eventuelle Biegungen im Rauchabzugskanal * dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.
• Für die Berechnung des Rauchgasabzugkanals finden Sie die Werte unter den Technischen Angaben auf Seite 55.

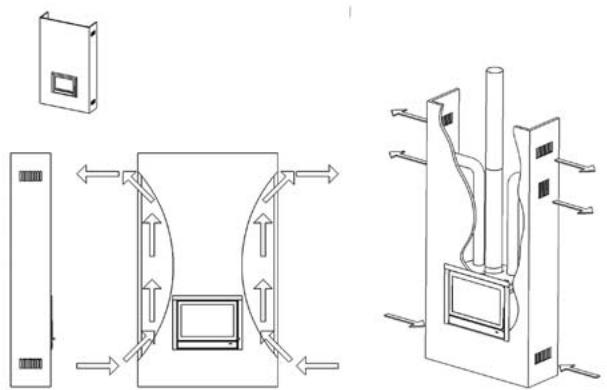

Montieren Sie die Busenentlüftungsroste, damit Risse und Verfährungen des Zierpflasters vermieden werden.

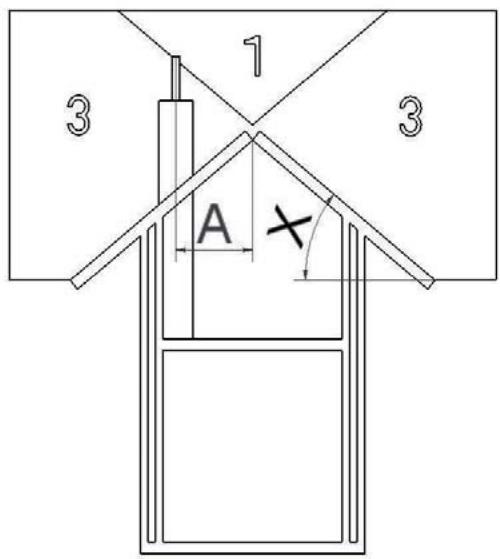

Schornsteinhöhe über Dach auf horizontalem Abstand A ab dem Giebel
Dachneige X	Horizontaler Abstand A ab Giebel in Meter
	Im Giebel	0,5 m	0,75 m	1 m	1,25 m	1,5 m	2 m	3 m	4 m
\( 25^{\circ} \)	0,5	0,75	0,85	1,0	1,1	1,2	1,6	2,5	3,3
\( 30^{\circ} \)	0,5	0,85	1,2	1,6	2,0	2,4	3,2	4,9	6,5
\( 35^{\circ} \)	0,5	1,0	1,8	2,4	3,0	3,6	4,8	7,3	10
\( 40^{\circ} \)	0,5	1,2	2,4	3,2	4,0	4,8	6,4	10	13
\( 45^{\circ} \)	0,5	1,5	3,0	4,0	5,0	6,0	8,0	12	16

Dachneige x großer als 23^

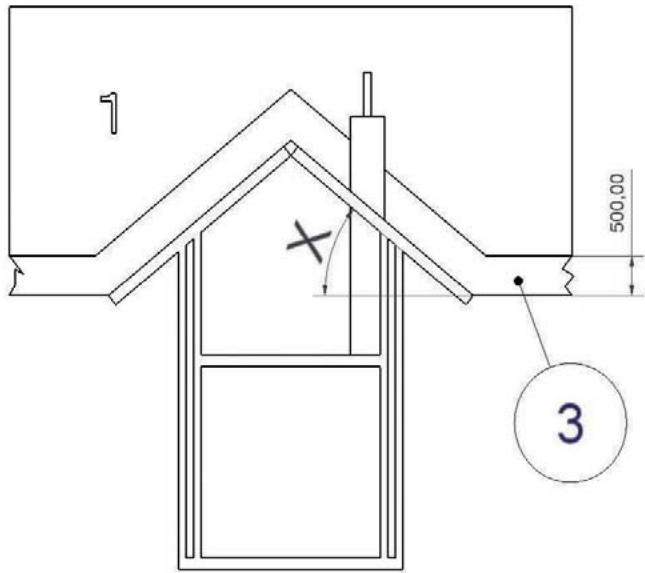

Dachneige x kleiner als 23^

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevord der Ofen montiert wird.

1. Wenn der Fußboden um den Ofen herum aus brennbarem Material ist, dann müssen Sie eine feuerfeste Bodenplatte benutzen. Die Bodenplatte muss mindestens eine Grösse haben:
2. an der Seite der Tür: 50 cm ab der Außenseite des Ofens
3. an den Seiten: 30 cm ab der Außenseite des Ofens
4. Halten Sie mindestens 80~cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie darauf an Gardinen, Gegenstände aus Holz (Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand vom Rauchabzugskanal ein
5. Holzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.

6. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.

7. Schützen sie alle brennbare Materiale die sich in einem Strahl von 80 Zentimeter der Ofentür befinden Nehmen Sie dazu feuerfeste Materiale.

8. Bekleiden sie den Kamin nie mit brennbarem Material (wie z.B. Tapete)
9. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80Kg / m^3 haben. Angaben über Isolationsmaterial findsen Sie in der Tabelle auf Seite 59.
10. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen.Verhindern Sie dies!

Installation

Der Economic ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimes milieu-freundliches Heizen bezüglich Rauchgas Ausstoß (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden.

Zufuhr von Verbrennungsluft

DemOfenmussimmergenüegendfrischeVerbrennungsluft zugeführrt werden. Wennnotig, machen Sie eine zusätzliche Öffnung für Luftzufuhr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufuhr ist unbedingt erfolderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat
• Der Raum ein zentrales Absaugsystem hat
• Eine Abzughaube sich im gleichen Raum befindet

Die Öffnung der Luftzufuhr muss zu schreiben sein, wenn sie durch eine feuerbeständige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genügend Lüftungsöffnungen anwesend sein, sodassorgloses Heizen gewährleistet wird.

Elektrizität

Für die Ventilatoren brauchen Sie einen 230V Stromanschluss. Der Anschluss muss vorschrifsmässig nach den geltenden Sicherheitsnormen und von einem anerkannten Installeur angeschlossen werden. Achten Sie darauf, dass in, auf oder durch den Kamin keine elektrische Leitungen gelegt sind. Durch die Wärmeabgabe vom Ofen können Elektroteile schmelzen und dadurch können gefährliche Situationen entstehen. Sie müssen den Ofen immer an eine Schutzkontaktsteckdose anschliessen. Das Gerät muss auch während eventueller Wartungsarbeiten vom Strom abgeschlossen werden konnen.

Front- und Eckmodell anschliessen

1. Befolgen Sie zuerst die Anleitungen im vorgen Kapitel „Vorbereitungen".
2. Entfernen Sie eventuell die Klappe aus bestehendem Ofen.
3. Isolieren Sie den Ofen zwischen Wand und Aussenmantel mit unbrennbarem Material (S. Tabelle auf S. 59 für die Isolationsmaterialien).
4. Achten Sie darauf, dass der Anschluss nach aussen luftdicht ist. In einem bestehenden Kanal konnen Sie eventuell ein Rohr mit einem Durchmesser von 150mm ziehen. Dieses Rohr montieren Sie an den Ofen.
5. Entfernen Sie den Rohrmund vom Ofen (Figur 1).
6. Stellen Sie den Ofen in die Öffnung; beachten Sie eventuelle Stromkabel.

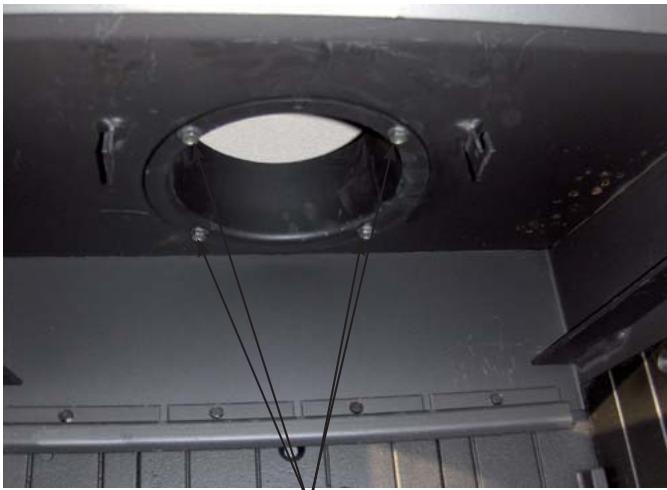

Figur 1 Rohrmund vom Öfen entfernen

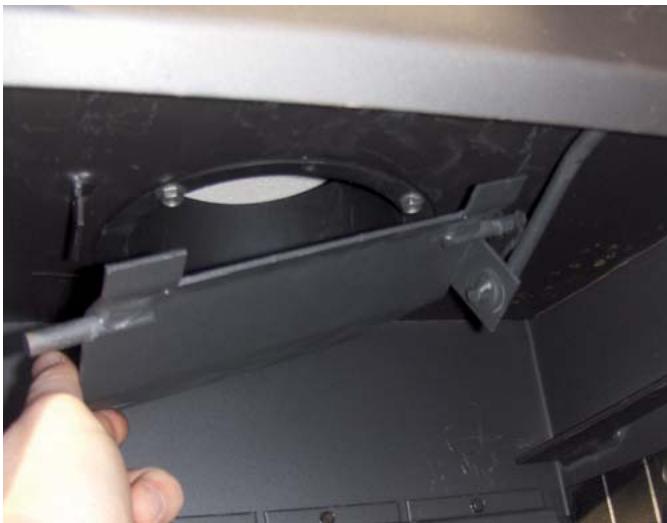

Figur 2 Bringen Sie die Sparklappen und Schieber an

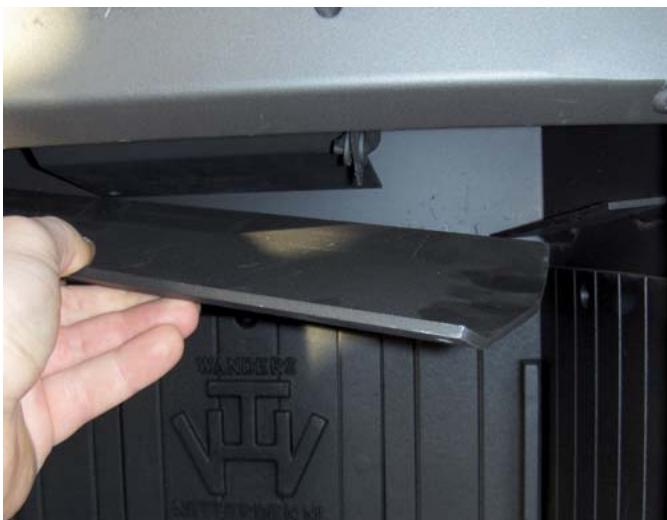

Figur 3 Legen Sie die Rauchgasehrplatte in den Ofen

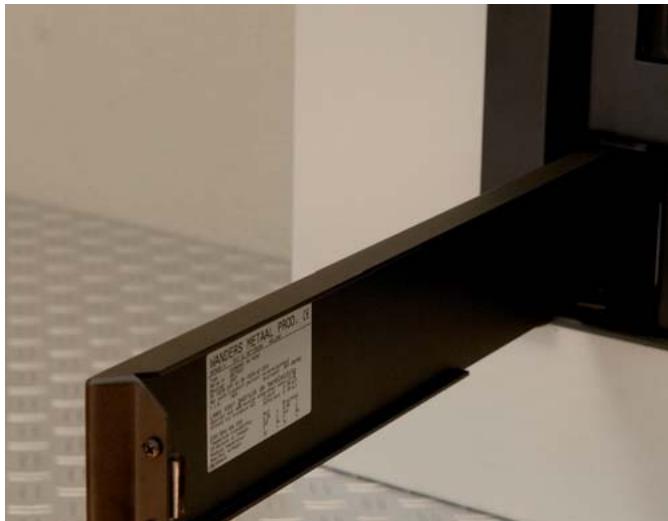

Figur 4 Foto Stelle Typenschild

1. Schliessen Sie das Rohr an den Rohrmund an. Montieren Sie danach den Rohrmund in den Ofen zurück.
2. Montieren Sie die Sparklappe. Und bringen Sie den Schieber zurTür hin in die Aussparung an der Vorderseite des Ofens an. Hängen Sie die Klappe in die Scharnierhaken (Figur 2)
3. Setzen Sie die Rauchgasehrplatte auf die Stützen unter der Sparklappe (Figur 3)
4. Montieren Sie die beigelieferten Abdeckleisten an Seiten- und Oberteile.
5. Stecken Sie den Stecker in eine Schutzkontaktsteck-dose.
6. Ersetzen Sie eventuell das Typenschild mit einem in Ihrer Sprache (Figur 4)

Achten Sie darauf, dass der Stromkabel während der Installation ungeschädigt bleibt.

Der Ofen scarf ausschliesslich an eine Schutzkontaktstcckdose angeschlssen werden.

Reparaturen

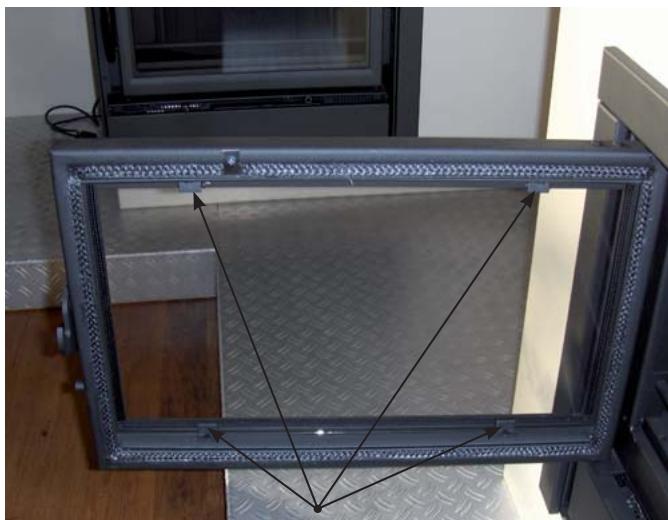

Figur 5 Die Glasscheibe der Tür ersetzen

Ersetzen der Glasscheibe der Ofentür

• Öffnen Sie die Ofentür
• Entfernen Sie die vier Schrauben (S. Figur 5)
• Entfernen Sie die Glasstreifen an der Innenseite des Ofens.

Vorsicht! Das Glas ist scharf.

Figur 6 Die Seitenglasscheibe ersetzen

Ventilatoren und/oder Sicherungen ersetzen

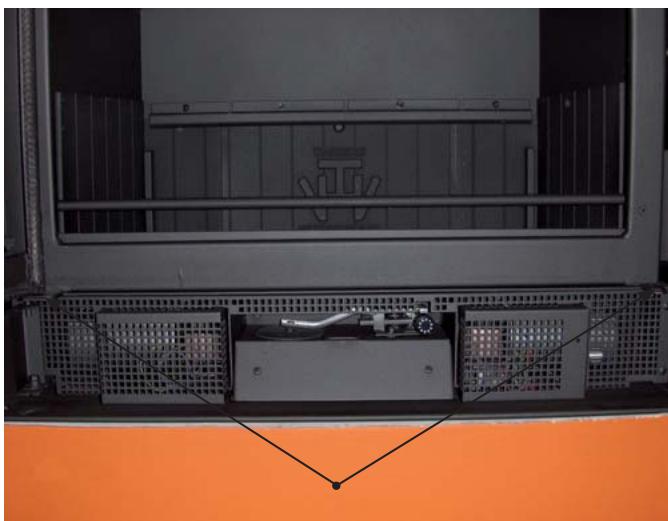

Figur 7 Enfernen Sie die 2 Schrauben unten links und rechts

• Achten Sie darauf, dass der Strom abgescheltet ist.
• Enfernen Sie die zwei Schrauben unter links undrecht.
• Hebien Sie dieGPCe Ventilatoreinheit heraus. Beachten Sie damit den Kabel.
• Ersetzen Sie die Vorderplatte der Ventilatoreinheit.
• Holen Sie den Ventilator hereaus oder ersetzen Sie die Sicherung im Regler. Sie gelangen zum Regler indem Sie diesen von der Front lüssen.

Technische Angaben Economic

Technische Angaben

Tür Verschluss	Ba	I/II
Nominales Leistung*	7	kW
Rohrdurchmesser Verbrennungsgase	150	mm
Maximale Füllung mit Holz	3	kg
Maximale Füllung mit Braunkohle	3	kg
Inhalt Brennkammer	0,08	m3
Oberfläche Boden der Brennkammer	0,2	m2

*nominale Wärme von 7 KW wird mit einem Schornsteinzug von 0,12 mbar

Heizmaterial
Holzscheite 30 × 10 ~cm
Braunkohl

Max. Einlagen	3 Stück	4 Stück
Primäre Luftklappe	max.	max.
Sekundäre Lüftungsöffnung	max.	max.
Brennzeit Heizmaterial	ungebung 1 Stunde	ungefahr 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2

Mit geschlossener Tür	Holz
Rauchgasmenge	4,2	g/s
Rauchgastemperatur	330	°C
Vordruck	0,12	mbar
Nutzleistung	78,7	%
CO op 13% O2	0,06	%
Feinstaub	30	mg/m3
Prüfungs Institut 1625. Prüfnorm EN13229. Prüfungsgutachten nr. RRF-400169

Richtwerte für den Inhalt des zu wärmenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmenden Raums konnen folgende DIN 18893 Werte erwähn't werden.

Bei günstigen Umständen:

berechnet gemäß DIN 4701

Bei weniger gänstigen Umständen

115 m3

Bei ungpunstigen Umstanden:

75 m3

Für eine kurzfristige Behezung, mit einer Unterbrechung von mehr als 8 Stunden, kann man für den zu wärmenden Inhalt 25% weniger rechnen.

Tabelle für Isolation bei Wanddicke

	Dicke der Wand 10 cm	Isolation	Konvections-Mantel
Schutz der Wand		Rückseite 8 cm
Wände aus brennbaren Baumaterial	X		X
Tragewände aus Stahl	X	Seite 8 cm	X
Einbaumöbel gegen de Ofen	X		X
Einbaumöbel an der Wand hinter den Ofen	X		X
		Unterseite 6 cm
Übrige Wände
Wanddicke < 10 cm	X		X
Wanddicke > 10 cm (kann gemauerte Wand sein)	-		-

Die Tabelle zeigt an, welche Isolationsdicke gewählt werden muss bei welcher Wanddicke um vor Einbauöfen zu schützen.

Tabelle Isolationsmaterial: NB nur das was was im gefärbten Gebiet steht ist erlaubs

Isolation		Verpackt		Wärmeleitung		Höchste Gebr-auchs Temp.		Dichte
nr	Articlel	nr	Form	nr	verpackt	nr	°C	nr	Kg/m3
10	Mineralwolle	01	Bahren	01	Matten genäht	10	100	02	20
11	Glaswolle	02	Lose Wolle		Matten vernäht	12	120	03	30
12	Steinwolle	03	Wolle	02	Matten vernäht	14	140	04	40
13	Schlacke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Lamellenmatte	10	Splitter		07	70
			Vernähte		G. Krumme 1			08	80
		06	Matten	11	Platten		09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB: Gruppe 99 ist NICHT zugelassen.

Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

Type of appliance / Geräte Typ Type de l'appareil / Tipo di apparecchio Aparelho modelo / Type apparaat
Serial number / Seriennummer Nr. de série /Numero di matricola Série no / Seriennummer
Date of purchase / Kaufdatum Date de LHchat / Data di acquisto Data da aquisicao / Aankoop datum
Name / Name / Nom / Nome / Nome / Naam
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Córgo postal-Cidade / Postcode-Plaats
Country / Land / Pays / Paese / Paise / Land
Name of supplier / Händlername Nom du vendeur / Nome del fornitore Nome do revendedor / Naam leverancier
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Córgo postal-Cidade / Postcode-Plaats
Name of installer / Name des Installateurs Nom due l'installateur / Nome dell'installatore Nome de instalador / Naam installeur
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Córgo postal-Cidade / Postcode-Plaats
