Marke	JBSYSTEMS
Modell	FSP-1000
Produkttyp	Kompakter Verfolgungsscheinwerfer
Stromversorgung	AC 230V, 50Hz
Leistungsaufnahme	1000 W, 5 A @ 230 V
Automatische thermische Sicherung	10 A 250 V
Lampenfassung	G22
Lampentyp	Halogen 1000 W
Abmessungen (geschätzt)	50 cm (L) x 30 cm (B) x 30 cm (H)
Gewicht (geschätzt)	8 kg
Hauptfunktionen	Elektronischer Dimmer, Farbwechsler mit 4 Scheiben, Iris und Blackout, Fokus-/Zoom-Einstellung, optimierter Reflektor
Beleuchtungsstärke	3600 Lux bei 5 m, 1080 Lux bei 9 m
Mindestabstand zum Objekt	3 Meter
Maximale Oberflächentemperatur	160 °C
Maximale Umgebungstemperatur	40 °C
Verwendung	Nur für Innenräume
Linsenpflege	Äußere Reinigung alle 30 Tage, innere alle 90 Tage
Reinigung der Lüftungsschlitze	Monatlich
Vom Benutzer austauschbare Teile	Lampe, Sicherung
Garantie	Siehe Verkaufsbedingungen

Häufig gestellte Fragen - FSP-1000 JBSYSTEMS

Welche Lampe für den JBSYSTEMS FSP-1000 verwenden?

Verwenden Sie ausschließlich eine Halogenlampe mit 1000 W und Fassung G22. Installieren Sie niemals eine Lampe mit höherer Leistung, da dies das Gerät beschädigen und zu Überhitzung führen kann.

Wie tausche ich die Lampe des Scheinwerfers aus?

Trennen Sie das Gerät vom Netz und warten Sie 10 Minuten, bis es abgekühlt ist. Lösen Sie die 3 Schrauben der Lampenabdeckung, nehmen Sie die Fassung vorsichtig heraus, tauschen Sie die Lampe aus, ohne das Quarzglas mit bloßen Händen zu berühren (verwenden Sie bei Bedarf ein Tuch), und schließen Sie sie wieder.

Kann ich einen Dimmer mit diesem Scheinwerfer verwenden?

Nein, schließen Sie das Gerät niemals an einen Dimmer an. Dies könnte die Elektronik beschädigen und Fehlfunktionen verursachen. Verwenden Sie nur eine normale Netzsteckdose.

Welcher Sicherheitsabstand ist einzuhalten?

Der Mindestabstand zwischen dem Scheinwerfer und jedem beleuchteten Objekt oder jeder beleuchteten Fläche muss mindestens 3 Meter betragen. Das Gerät muss außerdem 100 cm von Wänden entfernt installiert werden, um eine ausreichende Belüftung zu gewährleisten.

Der Scheinwerfer gibt beim ersten Einschalten einen verbrannten Geruch ab, ist das normal?

Ja, das ist normal. Ein neuer Lichteffekt kann vorübergehend Rauch oder Geruch abgeben, während sich die neuen Komponenten erwärmen. Dies verschwindet nach einigen Minuten Betrieb.

Wie reinige ich die Linsen des JBSYSTEMS FSP-1000?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die äußeren Linsen alle 30 Tage und die inneren Linsen alle 90 Tage. Die innere Reinigung sollte idealerweise von einem Fachmann durchgeführt werden.

Kann ich den Scheinwerfer im Freien installieren?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Setzen Sie es nicht Regen oder Feuchtigkeit aus, da dies zu Stromschlag oder irreversiblen Schäden führen kann.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie die Sicherung durch ein identisches Modell: 10 A / 250 V. Überbrücken Sie niemals die Sicherung und verwenden Sie keine andere Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Wie installiere ich den Scheinwerfer in der Höhe?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Verwenden Sie eine stabile Halterung und ein sekundäres Sicherungsseil, das das 12-fache des Gerätegewichts tragen kann. Stellen Sie sicher, dass der Bereich darunter frei ist und die Struktur mindestens das 10-fache des Gewichts des Scheinwerfers tragen kann.

Die Oberflächentemperatur ist sehr hoch, ist das normal?

Ja, die Oberfläche kann im Betrieb 160 °C erreichen. Berühren Sie das Gehäuse während des Betriebs niemals mit bloßen Händen. Warten Sie nach dem Ausschalten 10 Minuten, bevor Sie eingreifen.

BEDIENUNGSANLEITUNG FSP-1000 JBSYSTEMS

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

Netvoeding:

Verbruik:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie der Benutzung in Lightshows bestimmt.
• Kompakter Verfolgungsscheinwerfer ausgestattet mit einer 1000W Halogenlampe
  Ausgerüstet mit einem elektronischen Dimmer
• Hochwertiges Aluminium-Gehäuse mit 3 hitzebeständigen Griffen
• Integrierte Iris und Blackout-Funktion
• Eingebauter Farbwechsler mit 4 Farbofolien um gemischte Farben zu erhalten
• Abstrahlwinkel von 2^ bis 19^
• Spezielles Reflektordesign für hohen Lichtstrom: 3600lux@5m, 1080lux@9m
• Überlastungsschutz und Gebläselüfter
• Lampenfassung:G22

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerät einen Schaden aufweisen, Gerätitte nicht benutzen, sondern unverzüglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitungbeifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- Verfolgerspot
- Deckenhalterung
- Ein Satz mit schrauben und Drehknöpfen

SICHERHEITSHINWEISE

CAUTION

RISK OF EL

DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehäuseteile. Im Geräte-inneren befind in sich keine vom Benutzer reparierbaren Teile. Überlassen

Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, das eine Beruhrungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muß mehr als 3 Meter sein.

• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist vollig normal und liegt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
  Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung.
  eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschadigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
  Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen让他们, Kurzschluß oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 100 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Die Oberflächentemperatur kann bis zu 160^ erreichen, Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, daß sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen, 10 Minuten Abkuhlzeit einhalten.
  Stets Netzsteckerziehen, wenn Gerat fur langeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Gerat nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muß das Gerät geerdet sein.
  Gerat nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzten und mit Handlcr in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
  Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

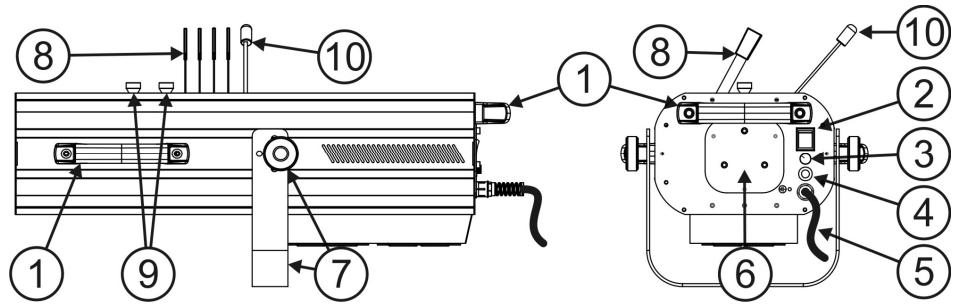

BESCHREIBUNG

1. Handgriff
2. Ein/Aus Schalter
3. Elektronischen Dimmer
4. Automatische Sicherung
5. Netzanschluss
6. Kammer für Lampe
7. Deckenhalterung + Drehknöpfen zum Festschauben.
8. Farbwechselmagazin
9. Fokus und Zoom Einstellung
10. Iris + gobohalter

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Bei Austausch oder Ersatz der Lichtquelle Gerä für mindestens 10 Minuten abkühlen lessen. Stets Netzsteckerziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc) verwenden. Original-Ersatzteile verwenden.

Gerät abschalten und Netzsteckerziehen.
- Etwa 10 Minuten abwarten, bis sich das Gerät abgekühlt hat.
- Stets Schraubenzieher zum Öffnen benutzen. (A)
Die Lampenfassung vorsichtig aus dem Fach herausziehen.
- Gebrauchtes Leuchtmittel Herausziehen. Hierbei an der Fassung festhalten und nicht am Kabel!
- An der Fassung festhalten, wenn ein neues Leuchtmittel eingesetzt wird.
- Achtung! Geräteaufkreber auf der Rückseite des Geräts oder technische Einzelheiten in dieser Bedienungsanleitung beachten, damit stets das richtige Leuchtmittel eingesetzt wird. Keine Leuchtmittel mit higherer Wattanzahl einsetzen! Diese Leuchtmittel erzeugen höhere Temperaturen, für die体系建设 nicht ausgelegt ist. Hat das Gerät einen Transformer, kann dieser wegen Überlastung durchbrennen.
Leuchtmittel nicht mit bloßen Händen berühren! Das verkurzt die Lebenserwartung der Lichtquelle erheblich. Falls es noch einmal vorkommen sollte, mit etwas Alkohol reinigen und vor dem Einsetzen gut abreiben.
- Neues Leuchtmittel einsetzen und sicherstellen, dass sie nicht von Kabeln berührt wird.
- Fach wieder zuschrauben.
- Für die großmögliche Lichtleistung ist es wichtig, das die Lampe zentral im Reflektor sitzt. Um dies zu erhöpflichen, muß das Gerät angeschaltet und die Lampe justiert werden. Sehen Sie auf die Zeichnung um die 3 Justagepunkte (B) zu finden
Fertig!

ÜBERKOPF / LICHSTATIV MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchfuhren setzen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muß verwendet werden und das installierte Gerät muß in regelmäßigen Abständen überprüft werden.

ÜBERKOPF MONTAGE

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 100cm einhalten.
• Gerät außerhalb der Reichweite von Personen, und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muß angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.

• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!

• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!

• Betrieb zu保持着, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifizierte Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

lichtstativmONTAGE

• Sicherstellen, dass sich keine unbefugten Personen in der nahe des Geräts befinden.
  Gerat in gut beflufter Positien installeren,weit entfertn von entflammbaren Materialien und/oder Flusigkeiten. Einen Seitenabstand von mindestens 100cm einhalten.
• Stellen Sie sicher das Sie das Gerät mit den Montagebügen auf einem standfesten Lichtstativ befestigt wird. Das Loch im Montagebürger hat einen Durchmesser von 13mm.
• Stellen Sie den gewünschte Abstrahlwinkel des Gerätes ein undziehen Sie die beiden Schrauben wieder an.
  Gerat gut befestigen. Eine freienschwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betrieb zu Sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen jährlich durch qualifiziertes Fachpersonal inspiiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

BEDIENUNGSPANLEITUNG

• Regelmäßige Betriebspausen sind für eine lange Lebenserwartung des Geräts notwendig. Es ist nicht für den Dauerbetrieb ausgelegt.
• Gerät nicht in kurzen Abständen ein- und ausschalten, da es die Lebensdauer des Leuchtmittels verkurzt.
  Die Oberflächentemperatur kann bis zu 160^ erreichen, Gerät während des Betriebes nicht mit blosten Händern anfassen.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Bei Fehlfunktion Gerät nicht benutzen und umgehend mit ihrem Handlcr in Verbindung setzen.
  Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen!

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
  Gerat ausschalten, Netzsteckerziehen und warten, bis es sich abgekuhl'that.

Während der Wartung sind folgende Punkte ganz besonderss zu beachten:

Samtliche Schrauben zur Installation und Befestigung jeglicher Teile,müssen fest angezogen und rostfrei sein.
Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken) dürfen keine Anzeichen von Verflümgung zeigen.
- Ist die Optik sightbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
- Netzkabel muß stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
- Zur Vermeidung von Überhitzung必須 die Ventilatoren (sofern vorhanden) und Luftungschitze monatlich gereinigt werden.
- Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
- Reinigung der inneren und äußerten optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungssintervalle hangen stark von der Umgebung ab: feuchte, verrauchte und besonder verschmutzte Umgebung führen zu größer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• AuBere Optik mindestens alle 30 Tage saubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:

Leistungsaufnahme:

Sicherungsautomat:

Lampensockel:

Minimaler Abstand zum Gegenstand:

Lampe:

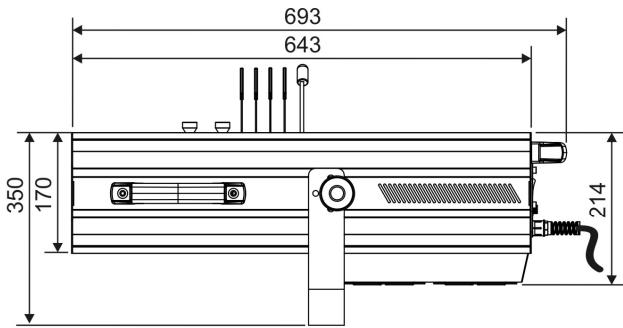

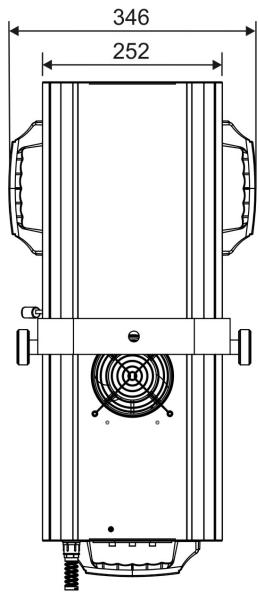

Abmessungen:

Gewicht:

AC 230V, 50Hz

1000W,5A@230V

10A 250V

GX 9.5

3m

1000W Halogen Theater Lampe

693 x 346 x 214mm (ohne Deckenhalterung)

12kg

FS-1000

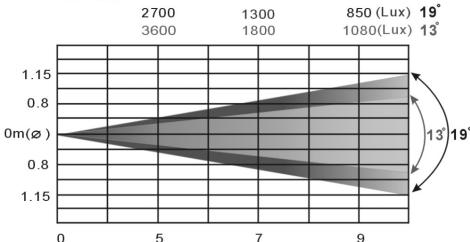

Distance(m)

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterlagen:
