BEDIENUNGSANLEITUNG D23650K DEWALT

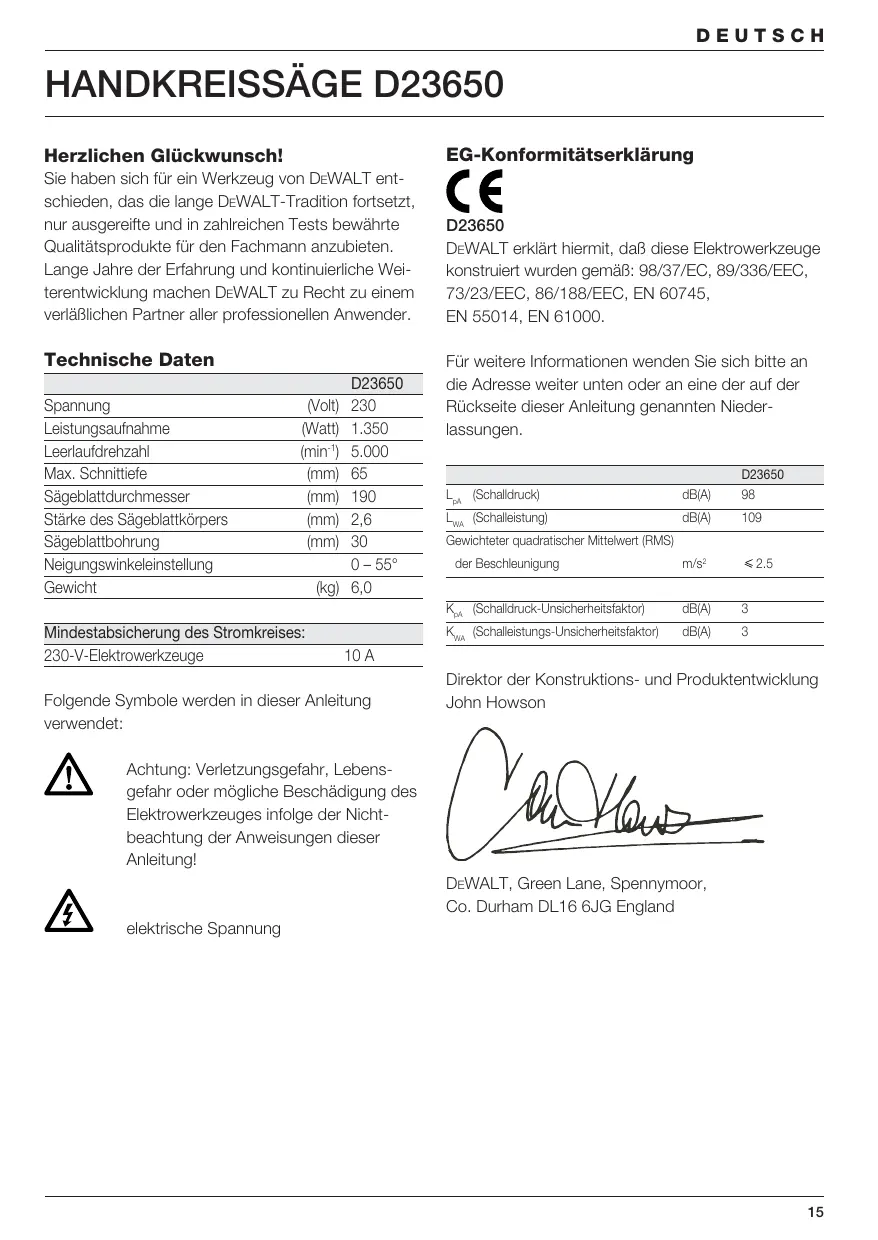

Herzlichen Glückwunsch! EG-Konformitätserklärung Sie haben sich für ein Werkzeug von DEWALT entschieden, das die lange DEWALT-Tradition fortsetzt, nur ausgereifte und in zahlreichen Tests bewährte Qualitätsprodukte für den Fachmann anzubieten. Lange Jahre der Erfahrung und kontinuierliche Weiterentwicklung machen DEWALT zu Recht zu einem verläßlichen Partner aller professionellen Anwender. D23650 DEWALT erklärt hiermit, daß diese Elektrowerkzeuge konstruiert wurden gemäß: 98/37/EC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014, EN 61000. Technische Daten Spannung Leistungsaufnahme Leerlaufdrehzahl Max. Schnittiefe Sägeblattdurchmesser Stärke des Sägeblattkörpers Sägeblattbohrung Neigungswinkeleinstellung Gewicht (Volt) (Watt) (min-1) (mm) (mm) (mm) (mm) Mindestabsicherung des Stromkreises: 230-V-Elektrowerkzeuge (kg) D23650

2,6 0 – 55° 6,0 Für weitere Informationen wenden Sie sich bitte an die Adresse weiter unten oder an eine der auf der Rückseite dieser Anleitung genannten Niederlassungen. D23650 LpA (Schalldruck) dB(A)

LWA (Schalleistung) dB(A)

Gewichteter quadratischer Mittelwert (RMS) der Beschleunigung

m/s2 KpA (Schalldruck-Unsicherheitsfaktor) dB(A)

KWA (Schalleistungs-Unsicherheitsfaktor) dB(A)

10 A Folgende Symbole werden in dieser Anleitung verwendet: Direktor der Konstruktions- und Produktentwicklung John Howson Achtung: Verletzungsgefahr, Lebensgefahr oder mögliche Beschädigung des Elektrowerkzeuges infolge der Nichtbeachtung der Anweisungen dieser Anleitung! DEWALT, Green Lane, Spennymoor, Co. Durham DL16 6JG England elektrische Spannung

DEUTSCH Allgemeine Sicherheitsregeln Achtung! Sämtliche Anweisungen sind zu lesen. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff „Gerät“ bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel). BEWAHREN SIE DIESE ANWEISUNGEN AUF. 1 Arbeitsbereich a Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordnung und dunkle Arbeitsbereiche fordern Unfälle geradezu heraus. b Arbeiten Sie mit Geräten nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren. 2 Elektrische Sicherheit a Die Stecker der Geräte müssen zur Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist. c Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages. d Missbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. 3 Sicherheit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Gerät um. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluß von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen. b Verwenden Sie Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, daß sich der Schalter in der Aus-Stellung befindet, bevor das Gerät mit dem Netz verbunden wird. Durch das Tragen des Gerätes mit dem Finger am Schalter oder durch das Verbinden eingeschalteter Geräte werden Unfälle provoziert. d Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem sich drehenden Teil befindet, kann zu Verletzungen führen. e Nicht zu weit nach vorne strecken! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten. f Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfaßt werden. g Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. DEUTSCH 4 Gebrauch und Pflege von Geräten a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr einoder ausschalten lässt, ist gefährlich und muss repariert werden. c Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes. d Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g Verwenden Sie Gerät, Zubehör, Einsatz-Bits, usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. 5 Service a Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt. Sicherheitsanweisungen für alle Sägen ACHTUNG – GEFAHR: a Halten Sie Ihre Hände vom Sägebereich und dem Sägeblatt fern. Halten Sie die andere Hand am Zusatzgriff oder dem Motorgehäuse. Wenn Sie die Säge mit beiden Händen halten, so kann das Sägeblatt keine Verletzungen an den Händen verursachen. b Greifen Sie niemals unter das Werkstück. Die Schutzvorrichtung kann Sie nicht vor dem Sägeblatt unterhalb des Werkstücks schützen. c Stellen Sie die Schnittiefe auf die Dicke des Werkstücks ein. Es sollte weniger als ein ganzer Zahn der Sägeblattzähne unter dem Werkstück sichtbar sein. d Halten Sie das zu schneidende Werkstück niemals in den Händen oder auf dem Bein. Sichern Sie das Werkstück auf einer stabilen Plattform. Es ist wichtig, das Werkstück richtig abzustützen, damit Ihr Körper geschützt wird, das Sägeblatt nicht festklemmt und Sie die Kontrolle behalten. e Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidewerkzeug versteckte Leitungen oder die eigene Anschlußleitung berühren könnte. Ein Kontakt mit einer spannungsführenden Leitung setzt auch die freiliegenden Metallteile des Elektrowerkzeugs unter Spannung und der Benutzer erleidet einen Stromschlag. f Verwenden Sie bei Längsschnitten stets einen Längsschnitt-Anschlag bzw. eine gerade Kantenführung. Dadurch wird die Schnittgenauigkeit verbessert und die Gefahr des Festklemmens des Sägeblatts verringert. g Verwenden Sie stets Sägeblätter der richtigen Größe und Form (Diamant kontra rund) der Wellenbohrungen. Sägeblätter, die nicht zu den Befestigungsteilen der Säge passen, laufen exzentrisch, was zu einem Kontrollverlust führt.

DEUTSCH h Verwenden Sie niemals beschädigte oder falsche Unterlegscheiben oder einen beschädigten oder falschen Bolzen für das Sägeblatt. Die Unterlegscheiben und der Bolzen für das Sägeblatt wurden speziell für Ihre Säge konstruiert, so daß eine optimale Leistung und Betriebssicherheit erzielt wird. Weitere Sicherheitsanweisungen für alle Sägen Ursachen von Rückschlägen und deren Verhinderung seitens des Benutzers: - Ein Rückschlag ist die plötzliche Reaktion auf ein eingeklemmtes, hängendes oder falsch ausgerichtetes Sägeblatt. Dies führt dazu, daß sich die Säge unkontrolliert nach oben und aus dem Werkstück in Richtung Benutzer herausbewegt; - Falls das Sägeblatt eingeklemmt wird oder durch den Schlitz hängen bleibt, so wird das Sägeblatt festgebremst, und durch die Reaktion des Motors wird die Einheit rasch zum Benutzer zurückgeschnellt; - Falls das Sägeblatt verdreht oder im Schnitt falsch ausgerichtet wird, so können sich die Zähne an der Hinterkante des Sägeblatts in die Oberfläche des Holzes graben, wodurch das Sägeblatt aus dem Schlitz ˙herausklettert“ und in Richtung Benutzer zurückschnellt. Ein Rückschlag ist das Resultat eines Mißbrauchs und/oder einer falschen Bedienung der Säge oder falscher Bedingungen und kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden. a Halten Sie die Säge mit beiden Händen sicher fest und halten Sie Ihre Arme so, daß sie den Rückschlagkräften widerstehen können. Positionieren Sie Ihren Körper auf einer der beiden Seiten des Sägeblatts, jedoch nicht in einer Reihe mit dem Sägeblatt. Ein Rückschlag kann dazu führen, daß die Säge zurückschnellt; die Rückschlagkräfte können jedoch vom Bediener unter Kontrolle gehalten werden, wenn entsprechende Vorsichtsmaßnahmen getroffen werden.

b Falls das Sägeblatt hängt oder der Schnitt aus irgendeinem anderen Grund unterbrochen wird, lassen Sie den Auslöser los und lassen Sie die Säge bewegungslos im Material, bis das Sägeblatt vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, das Sägeblatt aus dem Werkstück zu entfernen oder nach hinten zu ziehen, während das Sägeblatt in Bewegung ist, da dies zu einem Rückschlag führen kann. Untersuchen Sie den Fall und treffen Sie Abhilfemaßnahmen, um die Ursache des Hängens des Sägeblatts zu beseitigen. c Wird eine Säge im Werkstück wieder in Betrieb genommen, zentrieren Sie das Sägeblatt im Schlitz und vergewissern Sie sich, daß sie Sägeblattzähne nicht in das Material eingreifen. Hängt das Sägeblatt, so wandert es möglicherweise nach oben oder es findet beim erneuten Einschalten ein Rückschlag aus dem Werkstück statt. d Stützen Sie große Platten ab, damit das Sägeblatt nicht eingeklemmt wird und kein Rückschlag entsteht. Große Platten haben die Tendenz, durch ihr Eigengewicht durchzusacken. Unter der Platte in der Nähe der Schnittlinie und in der Nähe der Plattenkante müssen auf beiden Seiten Stützen plaziert werden. e Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Stumpfe oder nicht richtig eingestellte Sägeblätter führen zu einem engen Sägeschlitz, was wiederum zu übermäßiger Reibung, einem Hängen des Sägeblatts und zu Rückschlägen führt. f Die Sicherungshebel für die Sägeblattiefe und –neigung müssen fest und gesichert sein, bevor der Schnitt durchgeführt wird. Falls sich die Einstellung des Sägeblatts während des Schnitts verschiebt, so kann dies zu einem Hängen und Rückschlägen führen. g Gehen Sie besonders vorsichtig vor, wenn ein ”Einstechschnitt“ in vorhandene Wände oder andere blinde Bereiche durchgeführt wird. Das hervorstehende Sägeblatt kann Gegenstände durchtrennen und zu Rückschlagen führen. DEUTSCH Sicherheitsanweisungen für Sägen mit einem Pendel-Sägeblattschutz a Vergewissern Sie sich vor jedem Gebrauch, daß die untere Schutzvorrichtung richtig schließt. Betreiben Sie die Säge nicht, falls sich die untere Schutzvorrichtung nicht ungehindert bewegt und nicht sofort schließen läßt. Spannen oder binden Sie die untere Schutzvorrichtung niemals in der geöffneten Stellung fest. Wird die Säge versehentlich fallengelassen, so kann sich die untere Schutzvorrichtung verbiegen. Heben Sie die untere Schutzvorrichtung am Einzugshebel an und vergewissern Sie sich, daß sie sich ungehindert bewegt und nicht das Sägeblatt oder andere Teile berührt. Dies gilt für alle Winkel und Schnittiefen. b Überprüfen Sie die Funktion der Feder für die untere Schutzvorrichtung. Falls Schutzvorrichtung und Feder nicht einwandfrei funktionieren, so müssen diese Teile vor dem Gebrauch instandgesetzt werden. Möglicherweise arbeitet die untere Schutzvorrichtung aufgrund beschädigter Teile, Harzablagerungen oder einer Ansammlung von Spänen schwergängig. c Die untere Schutzvorrichtung darf nur für Spezialschnitte wie ”Einstechschnitte“ und ”Verbundschnitte“ von Hand eingezogen werden. Heben Sie die untere Schutzvorrichtung an, indem Sie den Einzugshebel einfahren, und sobald das Sägeblatt in den Werkstoff tritt, muß die untere Schutzvorrichtung freigegeben werden. Bei allen anderen Sägearbeiten muß die untere Schutzvorrichtung automatisch arbeiten. d Achten Sie stets darauf, daß die untere Schutzvorrichtung das Sägeblatt abdeckt, bevor die Säge auf der Werkbank oder dem Boden abgesetzt wird. Ein ungeschütztes, noch auslaufendes Sägeblatt führt dazu, daß die Säge zurückschnellt und alles durchtrennt, was sich im Sägebereich befindet. Seien Sie sich darüber im Klaren, daß es einige Zeit dauert, bis das Sägeblatt zum Stillstand kommt, nachdem der Schalter losgelassen wurde. Zusätzliche Sicherheitsanweisungen für alle Sägen mit Spaltkeil a Verwenden Sie für das zu verwendende Sägeblatt den entsprechenden Spaltkeil. Damit der Spaltkeil richtig funktioniert, muß er dicker als der Körper des Sägeblatts sein, jedoch dünner als der Zahnsatz des Sägeblatts. b Stellen Sie den Spaltkeil gemäß Beschreibung in dieser Bedienungsanleitung ein. Ein falscher Abstand, eine falsche Positionierung oder eine falsche Ausrichtung können den Spaltkeil bei der Verhinderung von Rückschlägen unwirksam machen. c Verwenden Sie stets den Spaltkeil, es sei denn, es handelt sich um Einstechschnitte. Der Spaltkeil muß nach einem Einstechschnitt wieder angebracht werden. Der Spaltkeil stellt bei Einstechschnitten eine Behinderung dar und kann zu Rückschlägen führen. d Damit der Spaltkeil richtig funktioniert, muß er in das Werkstück eingreifen. Bei kurzen Schnitten ist der Spaltkeil zur Verhinderung von Rückschlägen unwirksam. e Betreiben Sie die Säge nicht, wenn der Spaltkeil verbogen ist. Selbst eine nur leichte Behinderung kann die Schließgeschwindigkeit einer Schutzvorrichtung verlangsamen. Zusätzliche Sicherheitsanweisungen für Kreissägen

• Tragen Sie einen Gehörschutz. Lärm kann Gehörschäden verursachen.
• Das Tragen einer Staubmaske ist ratsam.
• Verwenden Sie keine Sägeblätter mit einem kleineren oder größeren Durchmesser als empfohlen. Verwenden Sie nur Sägeblätter, die den in den technischen Daten enthaltenen Anforderungen entsprechen. Verwenden Sie nur die in diesem Handbuch spezifizierten Sägeblätter im Einklang mit EN 847-1.
• Verwenden Sie niemals Schleif-/Trennscheiben. Überprüfen der Lieferung Die Verpackung enthält: 1 Handkreissäge 1 Parallelanschlag 1 Schraubenschlüssel für Sägeblatt 1 Bedienungsanleitung 1 Explosionszeichnung

• Vergewissern Sie sich, daß das Elektrowerkzeug sowie die Zubehörteile beim Transport nicht beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung gründlich durch. Auswechseln des Netzkabels oder -steckers Defekte Netzkabel oder -stecker dürfen nur von einem autorisierten Fachbetrieb ausgewechselt werden. Ausgetauschte Netzkabel oder -stecker müssen danach fachgerecht entsorgt werden. Beschreibung (Abb. A) Verlängerungskabel Ihre D23650 Kreissäge wurde zum professionellen Sägen von Holz und Kunststoffen konzipiert. Schleif/Trennscheiben sind zum Schneiden von Metall und Stein verfügbar. 1 Ein-/Aus-Schalter 2 Einschaltsperre 3 Zweithandgriff 4 Spindelarretierung 5 Staubabsaugauslaß 6 Sägeschuh 7 Spaltkeil 8 Rückzughebel für untere Schutzvorrichtung 9 Untere Schutzvorrichtung 10 Sägeblatt 11 Neigungseinstellknopf 12 Markierung für Neigungsschnitt 13 Markierung für Geradschnitt 14 Tiefeneinstellknopf 15 Parallelanschlag Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Elektrowerkzeugs ausreichend ist (vgl. technische Daten). Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer völlig aus. Elektrische Sicherheit Schnittiefeneinstellung (Abb. A & B)
• Lockern Sie den Tiefeneinstellungsknopf (14).
• Bewegen Sie den Schuh (6), um die richtige Schnittiefe einzustellen.
• Drehen Sie den Tiefeneinstellknopf (14) wieder fest. Der Elektromotor wurde nur für eine Spannung konzipiert. Überprüfen Sie deswegen, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht. Ihr DEWALT-Elektrowerkzeug ist gemäß EN 60745 zweifach isoliert; ein Erdleiter ist aus diesem Grunde überflüssig.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) - Geräte Typ 12 für Klasse I (Schutzleiter) - Geräte Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Spannungsabsenkungen Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpedanzen kleiner als 0,25 ø sind keine Störungen zu erwarten. Zusammenbauen und Einstellen Ziehen Sie vor dem Zusammenbauen und Einstellen immer den Netzstecker. Für beste Ergebnisse lassen Sie das Sägeblatt ungefähr 3 mm aus dem Werkstück herausragen (vgl. Einsatz in Abb. B). Gehrungseinstellung (Abb. C) Der Gehrungswinkel kann zwischen 0° und 55° eingestellt werden.

• Lockern Sie den Gehrungseinstellungsknopf (11).
• Stellen Sie den Gehrungswinkel ein, indem Sie den Sägeschuh (6) kippen, bis die Einstellmarke den gewünschten Winkel auf der Skala anzeigt.
• Drehen Sie den Gehrungseinstellungsknopf (11) fest. DEUTSCH Schuhjustierung für 90°-Schnitte (Abb. D)
• Stellen Sie einen Gehrungswinkel von 0° ein.
• Ziehen Sie den Blattschutz mit Hilfe des Hebels (8) zurück und legen Sie die Säge auf die Sägeblattseite.
• Lockern Sie den Gehrungseinstellknopf (11).
• Stellen Sie ein Winkelmaß gegen das Sägeblatt und den Schuh, um die 90°-Einstellung abzugleichen. – Stellen Sie den Anschlag (14) wie erforderlich ein. Sägeblattwechsel (Abb. E)
• Drücken Sie auf den Sägeblattsicherungsknopf (4) und lösen Sie die Sägeblattklemmschraube (16), indem Sie sie mit dem im Lieferumfang enthaltenen Innensechskantschlüssel gegen den Uhrzeigersinn drehen.
• Ziehen Sie die untere Sägeblattschutzvorrichtung (9) mit Hilfe des Hebels (8) zurück und wechseln Sie das Sägeblatt (10). Bringen Sie die Unterlegscheiben (17 & 18) wieder richtig an.
• Prüfen Sie die Drehrichtung des Sägeblatts.
• Drehen Sie die Sägeblattklemmschraube (16) von Hand ein, um die Unterlegscheiben in Position zu halten. Drehen Sie im Uhrzeigersinn.
• Drücken Sie auf den Sägeblattsicherungsknopf (4), während Sie die Spindel drehen, bis sich das Sägeblatt nicht mehr dreht.
• Ziehen Sie die Sägeblattklemmschraube mit dem Innensechskantschlüssel fest an. Spaltkeileinstellung (Abb. E) Der Einsatz in Abb. E zeigt die richtige Einstellung des Spaltkeiles (7). Stellen Sie den Abstand zum Sägeblatt neu ein, nachdem das Sägeblatt gewechselt wurde oder wenn dies aus einem anderen Grunde erforderlich ist.
• Stellen Sie eine Schnittiefe von 0 mm ein, damit Sie die Klemmschrauben des Spaltkeils erreichen können.
• Lösen Sie die Schrauben (19), und ziehen Sie den Spaltkeil auf die maximale Länge heraus.
• Stellen Sie den Abstand zum Sägeblatt ein und ziehen Sie die Schraube wieder fest. Anbringen und Einstellen des Parallelanschlags (Abb. F) Der Parallelanschlag (15) wird zum parallelen Schneiden entlang der Kante des Werkstücks verwendet. Montieren
• Lockern Sie die Sicherungsschraube (20), um den Parallelanschlag hindurchführen zu können.
• Bringen Sie den Parallelanschlag (15) wie abgebildet im Sägeschuh (6) an.
• Ziehen Sie die Sicherungsschraube (20) an. Einstellung
• Lockern Sie die Sicherungsschraube (20) und stellen Sie den Parallelanschlag (15) auf die gewünschte Breite ein. Die Einstellung wird auf der Skala (21) angezeigt.
• Ziehen Sie die Sicherungsschraube (20) an. Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshinweise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu sägende Material gesichert wurde.
• Drücken Sie die Säge beim Arbeiten nur leicht an und üben Sie nie seitlichen Druck auf das Sägeblatt aus.
• Vermeiden Sie die Überlastung der Säge.
• Verwenden Sie keine abgenutzten Sägeblätter. Verwenden Sie Ihre Säge nicht für Taschenschnitte. Vor dem Betrieb:
• Vergewissern Sie sich, daß alle Sicherungsvorrichtungen ordnungsgemäß montiert sind. Der Sägeblattschutz muß geschlossen sein.
• Vergewissern Sie sich, daß das Sägeblatt sich in Richtung des auf dem Blatt angebrachten Pfeiles dreht. Ein- und Ausschalten (Abb. A) Aus Sicherheitsgründen ist der Ein-/Ausschalter (1) Ihres Werkzeuges mit einer Einschaltsperre (2) versehen.
• Drücken Sie die Einschaltsperre (2), um den Schalter freizugeben.

• Drücken Sie zum Einschalten den Ein-/AusSchalter. Beim loslassen des Ein-/Ausschalters wird die Einschaltsperre automatisch wieder aktiviert, um ein unbeabsichtigtes Einschalten des Werkzeugs zu verhindern.
• Schalten Sie das Werkzeug nicht ein oder aus, während das Sägeblatt das Werkstück oder andere Materialien berührt.
• Betätigen Sie nicht die Spindelsicherung, während das Werkzeug läuft. Halten und Führen des Werkzeugs (Abb. A)
• Halten Sie das Werkzeug am Haupthandgriff und am vorderen Handgriff (3), um die Säge ordnungsgemäß zu führen.
• Spannen Sie das Werkstück für optimale Ergebnisse mit der Rückseite zum Sägeschuh ein (saubere Schnittkante liegt unten).
• Folgen Sie unter Verwendung der Markierung (13) der auf dem Werkstück angezeichneten Linie.
• Im Falle eines Neigungswinkels von 45° folgen Sie unter Verwendung der Markierung (12) der auf dem Werkstück angezeichneten Linie.
• Führen Sie die Anschlußleitung in einer Linie hinter dem Werkzeug. Staubabsaugung (Abb. A) Ihr Werkzeug ist mit einem Spanauswurf (5) versehen. In Deutschland werden für Holzstaub aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert. Für andere Materialien muß der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.
• Verwenden Sie nur eine Spanabsaugung, die den gültigen Richtlinien für das Sägen von Holz entspricht. Der Absaugschlauch der meisten handelsüblichen Staubsauger kann direkt an den Spanauswurf angeschlossen werden. Verwenden Sie beim Sägen von Metall keinen Entstauber ohne entsprechenden Funkenschutz.

Wenden Sie sich für nähere Informationen über das richtige Zubehör an Ihren Händler. Wartung Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus. Schmieren Ihr Elektrowerkzeug erfordert keine zusätzliche Schmierung. Reinigung Sorgen Sie dafür, daß die Lüftungsschlitze offen bleiben, und reinigen Sie das Gehäuse regelmäßig mit einem weichen Tuch. Umweltschutz Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr DEWALT Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit. Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen. Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. DEUTSCH DEWALT nimmt Ihre ausgedienten DEWALT-Produkte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, bitte schicken Sie Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse des zuständigen Büros von DEWALT steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von DEWALT sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com GARANTIE

• 30 TAGE GELD ZURÜCK GARANTIE • Wenn Sie mit der Leistung Ihres DEWALTElektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des OriginalKaufbeleges ohne weiteres innerhalb von 30 Tagen bei Ihrem DEWALT-Händler im Original-Lieferumfang zurückgeben und erhalten Ihr Geld zurück. Die Geld zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION • Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Original-Kaufbeleges von einer DEWALTKundendienstwerkstatt ausgeführt. Diese Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE • Die Garantiefrist von 12 Monaten gilt für alle DEWALT-Elektrowerkzeuge und beginnt mit dem Kaufdatum, das durch den Original-Kaufbeleg nachgewiesen werden muß. In dieser Zeit garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparaturservice
• Voraussetzung ist, daß der Fehler nicht auf unsachgemäße Behandlung zurückzuführen ist und nur Original-DEWALT-Zubehörteile verwendet wurden, die ausdrücklich von DEWALT als zum Betrieb mit DEWALTElektrowerkzeugen geeignet bezeichnet worden sind. Den Standort Ihres nächstgelegenen Händlers oder Ihrer Kundendienst-Werkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite. Eine Übersicht über die DEWALTKundendienstwerkstätte und weitere Informationen finden Sie auch im Internet: www.2helpU.com Mit dieser Garantieerklärung erhalten Sie eine zusätzliche Sicherheit. Sie schränkt jedoch in keinem Falle Ihre gesetzlichen Gewährleistungsrechte ein, die Sie gegenüber demjenigen haben, bei dem Sie das Gerät gekauft haben. Sie können nach Ihrer Wahl diese in gewissem Umfange weitergehenden Rechte (Minderung des Kaufpreises oder Rückgängigmachung des Kaufes) auch Ihrem Verkäufer gegenüber geltend machen.
