BRUGSANVISNING D23650K DEWALT

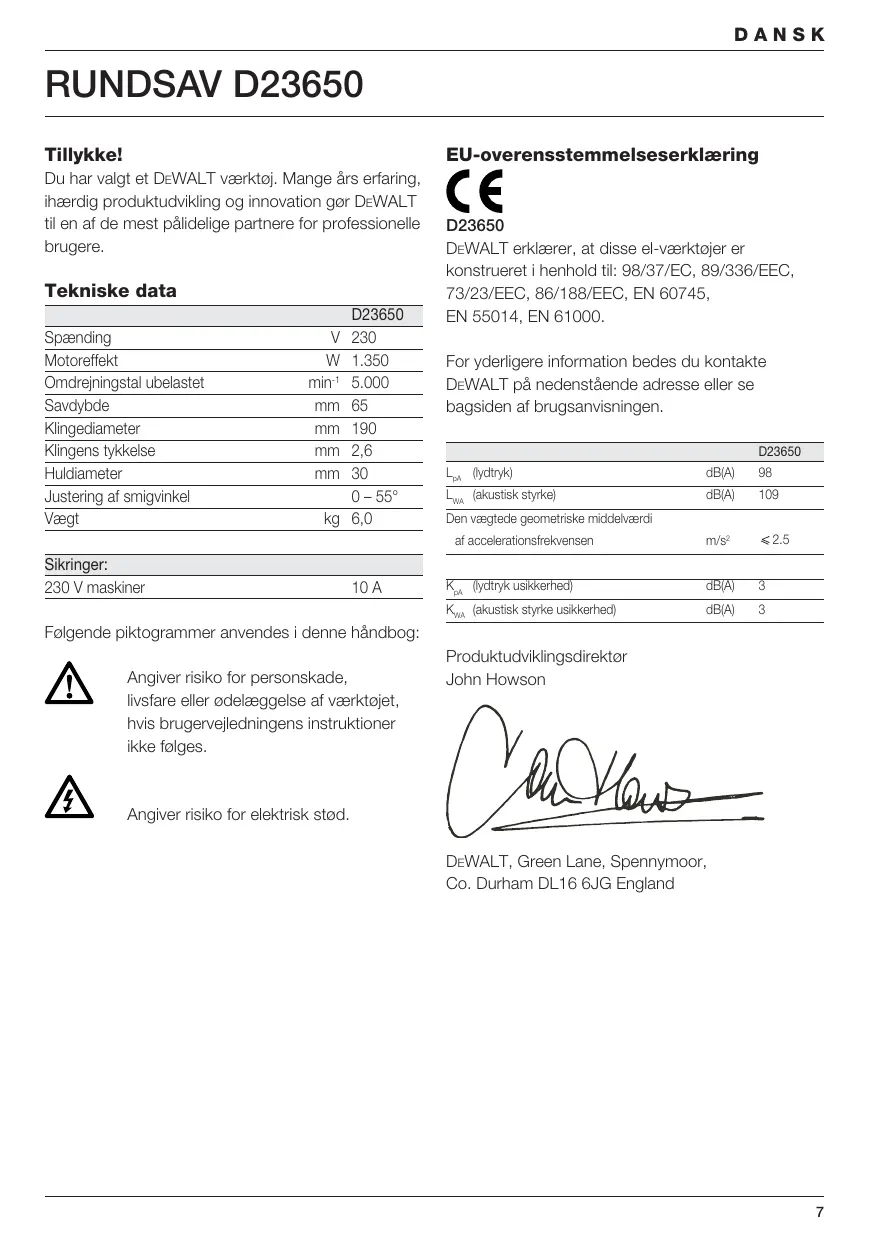

DANSK RUNDSAV D23650 Tillykke! EU-overensstemmelseserklæring Du har valgt et DEWALT værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data Spænding Motoreffekt Omdrejningstal ubelastet Savdybde Klingediameter Klingens tykkelse Huldiameter Justering af smigvinkel Vægt D23650

D23650 DEWALT erklærer, at disse el-værktøjer er konstrueret i henhold til: 98/37/EC, 89/336/EEC, 73/23/EEC, 86/188/EEC, EN 60745, EN 55014, EN 61000. For yderligere information bedes du kontakte DEWALT på nedenstående adresse eller se bagsiden af brugsanvisningen. D23650 LpA (lydtryk) dB(A)

Den vægtede geometriske middelværdi af accelerationsfrekvensen Sikringer: 230 V maskiner 10 A

Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Produktudviklingsdirektør John Howson Angiver risiko for elektrisk stød. DEWALT, Green Lane, Spennymoor, Co. Durham DL16 6JG England

DANSK Generelle sikkerhedsregler Advarsel! Læs alle instrukserne. Hvis nedenstående instrukser ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Det benyttede begreb ”el-værktøj“ i nedennævnte advarsler refererer til netdrevet (med tilslutningsledning) eller batteridrevet værktøj (uden tilslutningsledning).

DISSE INSTRUKSER BØR OPBEVARES TIL

SENERE BRUG. 1 Arbejdsområde a Sørg for, at arbejdsområdet er rent og ryddeligt. Uordentlige og uoplyste arbejdsområder øger faren for uheld. b Brug ikke el-værktøj i eksplosionstruede omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c Sørg for, at børn og andre personer holder sig på afstand, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. 2 El-sikkerhed a El-værktøjsstik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød. d Undgå at ødelægge ledningen. Undgå at bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e Hvis el-værktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

3 Personlig sikkerhed a Det er vigtigt at være opmærksom, holde øje med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge værktøjet, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader. c Undgå utilsigtet igangsætning. Sørg for, at el-værktøjets afbryder er på off, før det sluttes til strømmen. Hvis man bærer el-værktøj med fingeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker. d Fjern indstillingsværktøj eller skruenøgle, inden el-værktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader. e Overvurder ikke dig selv. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f Sørg for passende påklædning. Bær ikke løsthængende tøj eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår. g Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv. 4 Brug og vedligeholdelse af el-værktøj a Undgå at overbelaste el-værktøjet. Brug altid det rette el-værktøj til opgaven. Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde. b Brug ikke el-værktøjet, hvis afbryderen er defekt. El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres. c Træk stikket ud af stikkontakten inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet. d Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e El-værktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. f Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer. 5 Service a Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed opretholdes el-værktøjets sikkerhed. Sikkerhedsinstruktioner til alle save FARE: a Stik aldrig hånden ind i skæreområdet eller ind til savklingen. Tag fat om støttegrebet eller motorhuset med den anden hånd. Når man holder rundsaven med begge hænder, kan man ikke komme til at skære fingrene på klingen. b Stik aldrig hånden ind under arbejdsemnet. Beskyttelsesskærmen giver ingen beskyttelse mod klingen på emnets underside. c Indstil skæredybden til arbejdsemnets tykkelse. Mindre end en hel savtand på klingen må være synlig under arbejdsemnet. d Hold aldrig et arbejdsemne i hånden eller over et knæ, når der skal saves i det. Emnet skal fikseres på et stabilt underlag. Det er vigtigt, at emnet sættes godt fast for at minimere risikoen for, at brugeren rammer sig selv og for, at klingen sætter sig fast eller kommer ud af kontrol. e Hold altid kun fast på maskinen på de isolerede håndtagsflader, når der skal saves i emner, hvor der er risiko for, at skæreværktøjet kan komme i kontakt med strømførende ledninger eller apparatets eget kabel. Ved kontakt med strømførende ledninger vil metaldelene på maskinen være under spænding og give elektrisk stød. f Anvend altid et anslag eller et lige landstyr ved skæring på langs. Det vil forbedre skærepræcisionen og reducere muligheden for, at savklinken sætter sig fast. g Anvend altid en savklinge i den rigtige størrelse og med det passende spændehul (f.eks. stjerneformet eller rund). Savklinger, der ikke passer til monteringsdele på saven, vil køre ujævnt og kan nemt få maskinen til at gå ud af kontrol. h Anvend aldrig beskadigede eller forkerte underlagsskiver eller skruer til savklingen. Underlagsskiver og skruer til savklinger bliver konstrueret specielt til den enkelte sav, så man opnår optimal ydelse og driftssikkerhed. Flere sikkerhedsinstruktioner til alle save Årsager til og undgåelse af tilbageslag (kickback): - tilbageslag betyder en pludselig reaktion på en fastklemt, blokeret eller forkert monteret savklinge, hvilket bevirker, at den ukontrollerede sav kan løfte sig opad og ud af arbejdsemnet og blive slynget op mod brugeren; - hvis klingen binder eller sætter sig fast i savsnittet, der lukker sig, bliver den blokeret, og motorkraften slynger maskinen tilbage mod brugeren; - hvis savklingen drejes eller rettes forkert ind i savsnittet, kan tænderne i den bageste del af savklingen bide sig fast i arbejdsemnets overflade, og derefter vil klingen arbejde sig ud af snittet og saven blive slynget tilbage mod brugeren.

DANSK Et tilbageslag (kickback) opstår som følge af forkert brug eller misbrug af maskinen. Det kan undgås ved at tage nedenstående forholdsregler. a Hold fast på saven med begge hænder og hold armene på en sådan måde, at du kan opfange styrken fra et tilbageslag. Stå altid på den ene side af savklingen. Savklingen må aldrig stå på linje med kroppen. Ved tilbageslag kan rundsaven springe bagud, men brugeren kan opfange tilbageslagskraften ved at stå rigtigt. b Hvis savklingen binder eller savningen skal afbrydes af en anden grund, så slip afbryderkontakten og lad saven blive siddende i emnet, indtil savklingen står helt stille. Prøv aldrig på at tage saven ud af emnet eller at trække den tilbage, så længe savklingen bevæger sig eller der er risiko for tilbageslag. Find ud af, hvorfor savklingen har sat sig fast, og træf passende forholdsregler, så det ikke kan ske igen. c Når man igen vil starte en sav, som har sat sig fast i emnet, skal savklingen centreres i savsnittet, hvorefter man kontrollerer, at savtænderne ikke har sat sig fast i emnet. Hvis savklingen binder, kan den arbejde sig ud af arbejdsemnet og forårsage tilbageslag, når man starter saven igen. d Store plader skal afstøttes for at mindske risikoen for tilbageslag på grund af, at savklingen sætter sig fast. Store plader har en tendens til at bøje ned i midten på grund af deres egenvægt. Plader skal afstøttes på begge sider, både i nærheden af savsnittet og ved pladens kant. e Anvend aldrig en sløv eller beskadiget savklinge. En savklinge med sløve eller forkert rettede tænder giver et smalt savsnit, der kan give for høj friktion, få klingen til at sætte sig fast og forårsage tilbageslag. f Skæredybden og skærevinklen skal indstilles og spændes fast, før man begynder at save. Hvis indstillingen ændres under savningen, kan savklingen sætte sig fast og der kan opstå tilbageslag. g Vær især forsigtig, hvis der skal udføres et ”dyksnit“ i et uoverskueligt område, f.eks. i en eksisterende væg. Savklingen, der skal dykke ned, kan blive blokeret i skjulte genstande og give tilbageslag.

Sikkerhedsinstruktioner til save med pendulklingeafskærmning a Kontroller først, at den nederste beskyttelseskappe lukker korrekt, hver gang maskinen skal bruges. Anvend aldrig saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit og ikke lukker sig øjeblikkeligt. Den nederste beskyttelseskappe må aldrig klemmes eller bindes fast i åbnet stilling. Hvis saven falder ned ved et uheld, kan den nederste beskyttelseskappe blive bøjet. Åbn beskyttelseskappen med tilbagetrækshåndtaget og overbevis Dem om, at den kan bevæges frit og hverken berører savklingen eller andre dele ved alle skærevinkler og -dybder. b Kontroller af fjedrene til den nederste beskyttelseskappe fungerer ordentligt. Få udført service på maskinen, før den bruges igen, hvis beskyttelseskappen og fjederen ikke fungerer korrekt. Den nederste beskyttelseskappe kan gå trægt, hvis der er beskadigede dele, klæbrige rester eller større spånaflejringer i kappen. c Den nederste beskyttelseskappe må kun åbnes manuelt i forbindelse med specielle snit, f.eks. ”dyk – og vinkelsnit“. Åbn den nederste beskyttelseskappe med tilbagetrækshåndtaget og slip håndtaget igen, så snart savklingen er trængt ned i arbejdsemnet. Ved alle andre former for savning skal den nederste beskyttelseskappe fungere automatisk. d Læg aldrig saven fra Dem på et arbejdsbord eller på jorden, uden at den nederste beskyttelseskappe dækker savklingen. En ubeskyttet savklinge med efterløb vil få saven til at flytte sig baglæns og vil save i alting, der kommer i vejen for den. Derfor er det vigtigt at holde øje med savens efterløbstid. Yderligere sikkerhedsinstruktioner til alle save med spalteklinge a Anvend en spaltekniv, der passer til den isatte savklinge. Spaltekniven skal være tykkere end klingens krop, men tyndere end klingens tandbredde. DANSK b Juster spaltekniven, som beskrevet i betjeningsvejledningen. En forkert tykkelse, position og justering kan være grunde til, at spaltekniven ikke effektivt kan forhindre tilbageslag. c Anvend altid spaltekniven, undtagen ved dyksnit. Monter spaltekniven igen efter dyksnittet. Spaltekniven er i vejen ved dyksnit og kan udløse tilbageslag. d For at spaltekniven skal kunne virke, skal den sidde i savsnittet. Ved korte snit er spaltekniven uvirksom og kan ikke forhindre tilbageslag. e Saven må aldrig bruges, hvis spaltekniven er bøjet. Blot en lille fejl kan få beskyttelseskappen til at lukke sig langsommere. Yderligere sikkerhedsinstruktioner til rundsave

• Brug høreværn. Udsættelse for støj kan føre til høretab.
• Bær helst støvmaske.
• Brug ikke klinger med større eller mindre diameter en de anbefalede. Vedrørende korrekte klingespecifikationer, se de tekniske data. Brug kun klinger, der er angivet i denne håndbog, og som er i overensstemmelse med EN 847-1.
• Brug aldrig slibehjul. 7 Spaltekniv 8 Håndtag til nederste beskyttelsesskærm 9 Underste beskyttelsesskærm 10 Klinge 11 Smigindstilling 12 Markering til smigsnit 13 Markering til lige snit 14 Dybdejusteringsknap 15 Parallelt anslag El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dit DEWALT-værktøj er dobbeltisoleret i henhold til EN 60745; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Kontroller emballagens indhold Emballagen indeholder: 1 Rundsav 1 Parallelanslag 1 Savklingeskruenøgle 1 Brugervejledning 1 Tegning Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til værktøjets strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm2. Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Spændingsfald
• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Din D23650 rundsav er konstrueret til professionel savning i træ og plast. Der findes slibeskiver til skæring i metal og sten. 1 Afbryder 2 Startspærre for afbryder 3 Forreste håndtag 4 Spindellås 5 Støvafsugningsåbning 6 Savsko Strømafbrydelser medfører korte spændingsfald. Under forhold, hvor strømforsynings forholdene ikke er de mest ideelle, kan andet udstyr blive påvirket. Hvis systemimpedansen er lavere end 0,25 ø, vil forstyrrelser højst sandsynligt ikke forekomme. Samling og justering Træk stikket ud af stikkontakten inden samling og justering. Justering af savdybde (fig. A & B)
• Løsn dybdejusteringsknappen (14).

• Indstil smigvinklen ved at dreje savbordet (6), indtil mærket står ud for den ønskede vinkel på skalaen.
• Spænd smigindstillingen (11). Savbordindstilling for 90° snit (fig. D)
• Indstil saven på 0° smigvinkel.
• Træk beskyttelsesskærmen tilbage ved hjælp af håndtaget (8) og læg saven på klingesiden.
• Løsn smigindstillingen (11).
• Stil en vinkel mod klingen og savbordet og indstil på 90°. – Indstil stoppet (14) som påkrævet. Udskiftning af savklinge (fig. E)
• Aktiver spindellåsen (4) og skru klingeflangen (16) ud ved at dreje den mod uret med den medfølgende umbrachonøgle.
• Træk den nederste skærm (9) tilbage ved hjælp af håndtaget (8) og udskift klingen (10). Monter spændeskiverne (17 & 18) på de korrekte steder.
• Kontroller klingens rotationsretning.
• Drej klingeflangen (16) i med hånden, så den holder spændeskiven på plads. Drej med uret.
• Tryk på låseknappen (4) mens spindelen drejes, indtil klingen holder op med at rotere.
• Spænd klingeflangen godt med skruenøglen. Justering af spaltekniven (fig. E) Se den indsatte tegning på figur E vedrørende korrekt justering af spaltekniven (7). Indstil spalteknivens mellemrum efter udskiftning af savklingen eller ved behov.
• Indstil savdybden til 0 mm for at kunne komme til spalteknivens klemmeskruer.
• Løsn skruerne (19) og træk spaltekniven ud til maksimal længde.
• Indstil spillerummet og spænd skruen.

Montering og indstilling af parallelanslaget (fig. F) Parallelanslaget (15) bruges til at skære parallelt med arbejdsemnets kant. Påmontering

• Løsn låseskruen (20) og indstil parallelanslaget (15) på den ønskede bredde. Justeringen kan aflæses på skalaen (21).
• Stram låseskruen (20). Brugervejledning
• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
• Sørg for at materialet, der skal saves, er godt fastspændt.
• Pres kun ganske lidt med værktøjet og undgå at presse sidelæns.
• Undgå overbelastning.
• Brug ikke for slidte savklinger. Brug ikke saven til hulsavning. Før værktøjet tages i brug:
• Sørg for at beskyttelsesskærmene er korrekt monteret. Savklingens beskyttelsesskærm skal være i lukket position.
• Se til at klingen roterer i den retning, der angives med pile på klingen. Starte og stoppe (fig. A) Af sikkerhedsårsager er afbryderen (1) på dette værktøj udstyret med en spærre (2).
• Tryk på startspærren for at låse værktøjet op.
• Værktøjet startes ved at trykke på afbryderen. Når afbryderen slippes, aktiveres spærren automatisk for at forhindre, at maskinen startes ved en fejltagelse.
• Start eller stop ikke maskinen, når savklingen rører ved arbejdsemnet eller ved andre materialer. DANSK
• Spindellåsen må ikke betjenes, mens værktøjet kører. Sådan holder og styrer man værktøjet (fig. A)
• Hold på værktøjet ved at gribe fat om hovedhåndtaget og det forreste håndtag (3) for at kunne styre saven ordentligt.
• Da snittet bliver glattere på den side, hvor savklingen efterlader arbejdsemnet, bør dette spændes fast, så bagsiden vender mod klingen.
• Følg den linje, der er trukket på arbejdsemnet ved hjælp af markeringen (13).
• Ved en smigvinkel på 45° følges den linje, der er trukket på arbejdsemnet ved hjælp af markeringen (12).
• Før ledningen væk langs med bagenden af værktøjet. Støvudsugning (fig. A) Dit værktøj er udstyret med en adapter til støvudsugning (5).
• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning.
• Brug altid en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning ved savning af træ. Støvsugerslangen på de fleste støvsugere kan monteres direkte på støvsugerudgangen. Anvend aldrig støvsuger uden at bruge beskyttelse for gnister ved savning af metal. Kontakt din forhandler for at få yderligere information om det passende tilbehor. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud. Beskyttelse af miljøet Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Når DEWALT-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling. Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer. Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, når du køber et nyt produkt. DEWALT har en facilitet til indsamling og genbrug af DEWALT-produkter, når deres levetid er slut. Benyt dig af denne service og returner venligst dit produkt til et hvilket som helst af vore autoriserede serviceværksteder, som indsamler dem på vores vegne. Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. For information om nærmeste autoriserede værksted: kontakt det lokale DEWALT kontor på den adresse, som er opgivet i denne brugsanvisning. Desuden findes en liste over alle autoriserede DeWalt serviceværksteder og alle oplysninger om vores eftersalgsservice på Internettet på adressen: www.2helpU.com

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALTværktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALTværktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Alternativt kan De også finde en liste over DEWALT-autoriserede serviceværksteder og detaljer om vor eftersalgsservice på Internettet på følgende adresse: www.2helpU.com
