BEDIENUNGSANLEITUNG EOLE 2 CABASSE

OWNER'S MANUAL • BETRIEBSANLEITUNG

1
a

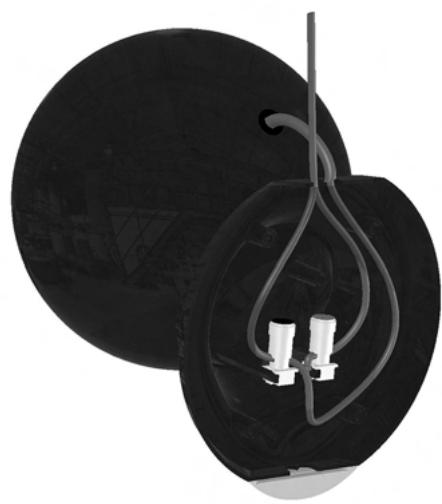

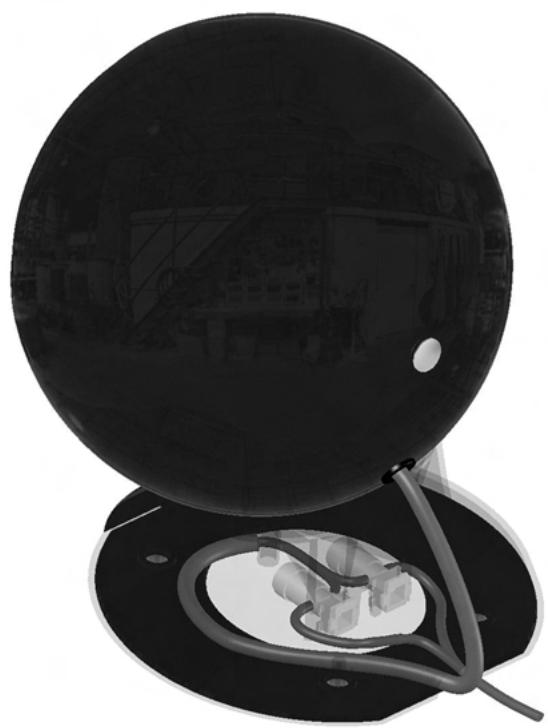

On wall use requires to always squeeze the cable leading to the satellite in the device placed between the gold platted terminals. This cable must go through the upper exit as shown on the drawing. Bei Wandbefestigung muss das Kabel immer mit Hilfe des Befestigungsklipps zwischen den goldfarbenen Terminals blockiert werden. Dabei muss das Kabel durch den oberen Ausgang geschoben werden, wie aus der Zeichnung ersichtlich.

118mm

(4)

5

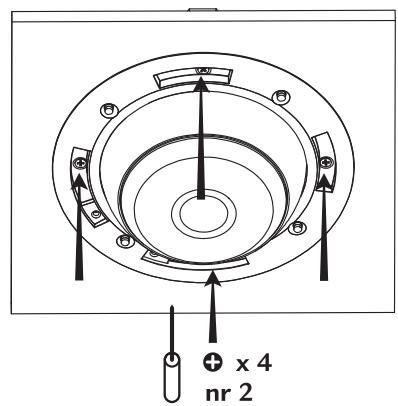

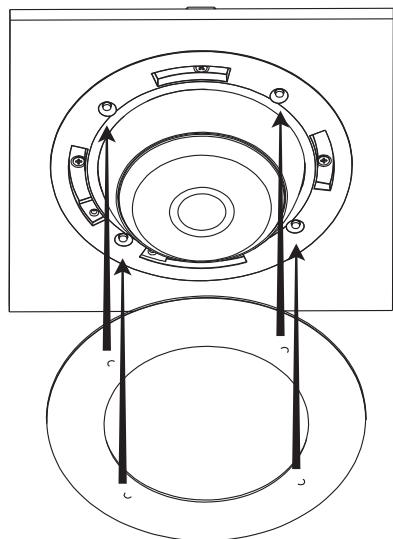

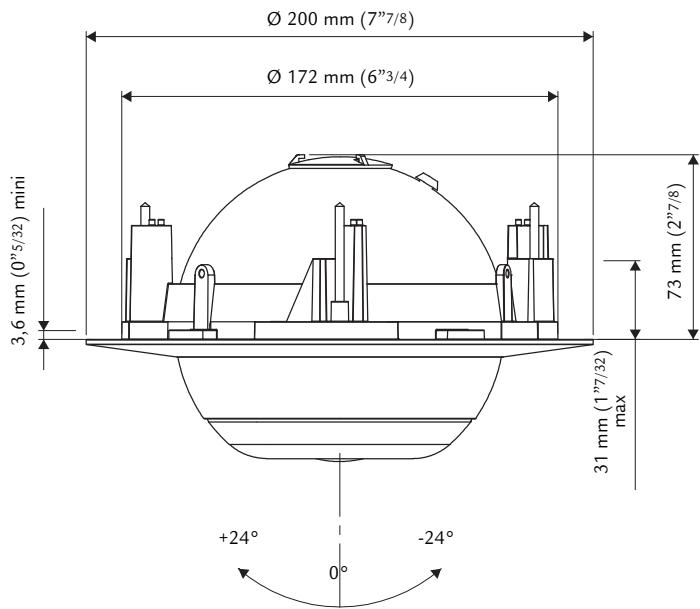

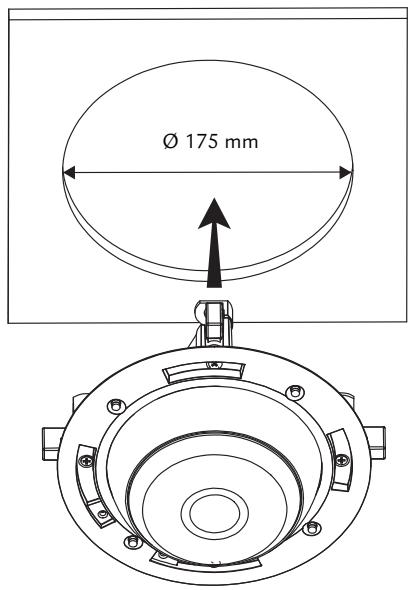

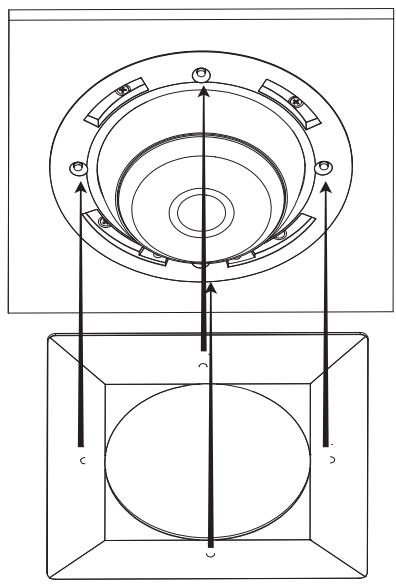

LA VERSION IN CEILING DU SATELLITE EOLE

The In Ceiling version of the Eole speaker
Die Deckeeinbau Version des Eole Satelliten

3

Befestigung der Kappen : Die Magneten der Kappe und die des Halterahmens müssen einander gegenüber angebracht werden. Beim Anbringen der eckigen Kappeitte vor dem Anziehen der Wandhalterungsschrauben prufen, ob die Magneten des Halterahmens richtig positioniert sind, damit die Kappe wie gewünscht ausgerichtet ist.

2

4

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichlichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.

Das Cabasse Eole 2 SYSTEM ist eine Audio-Video Anlage, welche die aus der anspruchsvollen ARTIS Reihe stammende SCS Technologie (Source à Cohérence Spatiale) weiterführ. Mit den Eole 2 2 Weg-Lautsprechern, in Verbindung mit einem Santorin 21 Subwoofer, können Sie ein sehr anspruchsvolles System zusammenstellen: Konfiguration 5.1 (5 Kanal-Wiedergabe).

SICHERHEITSHINWEISE

Bedeutung der Symbole :

Der Blitz mit Pfeilspitze in einem gleichseitigen Dreieck dient als Warnhinweis für unisolierte Stromspannung

innerhalb des Gerätegehäuses, die stark genug sein kann, um eine Stromschlaggefahr zu bilden.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.

Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.

Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.

Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.

Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgrt werden.

Reinigung: Vor jeder Reinigung ist der Gerästecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spüle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.

Rollwagen und Standfuße - Die Geräte sollenen nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.

Warning für transportable Rollwagen

Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.ä. stellen, wo es herabfallen und Verletzungen verursachen können.

Belüftung: Das Gerät so unterbringen, dass die Eigenbelüfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.a. stellen, weil sich die Belüftungsöffnungen verstehen können. Esarf gegen der Gefahr des Luftmangels auch

nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.

Stromversorgung: Das Gerätarf nur nur eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen * dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutzt werden. Wenn es langere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss herausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.

Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!

Fremdkörper und -flüssigkeiten: Daraufachten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszufahren.

Instandhaltung: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente * dürfen Sie selbst ausprobieten. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.

Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte)sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.

Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärmeeinwirkung: Das Gerät muss von Wärmequellen wie Heizkorpern, Heizelementen, Verständern oder sonstigen Tei-

len, die starke Wärme erzeugen, fern gehalten werden.

Plastikbeutel: Bewahren Sieitte die zur Verpackung gehorenden Plastikbeutel außer Reichweite von Kindern auf, sonst droht Erstickungsgefahr!

AUSPACKEN DER LAUTSPRECHERBOXEN

Öffnen Sieitte den Karton,um nach und nach jedem einzelnene Element Ihres Eole 2 SYSTEMS Herauszuholen.Wir empfehlen Ihnen die Verpackung aufzubewahren und diese flach zu lagern fur eine spätere Verwendung.

Vorsicht!ittegebenSievorsichtigmitdem11,5KgschwerenSubwooferum,damitSie sich nichtverletzen.

Vorsicht! Um Brandrisiken und Stromschlaggefahr zu vermeiden, halten Sieitte die Lautsprecher von Feuchtigkeit und Wasser fern.

Vorsicht! Um eine Erstickungsgefahr zu vermeiden bewahren Sieitte die Verpackung welt entfernt von Kindern auf.

MONTAGE UND AUFBAU

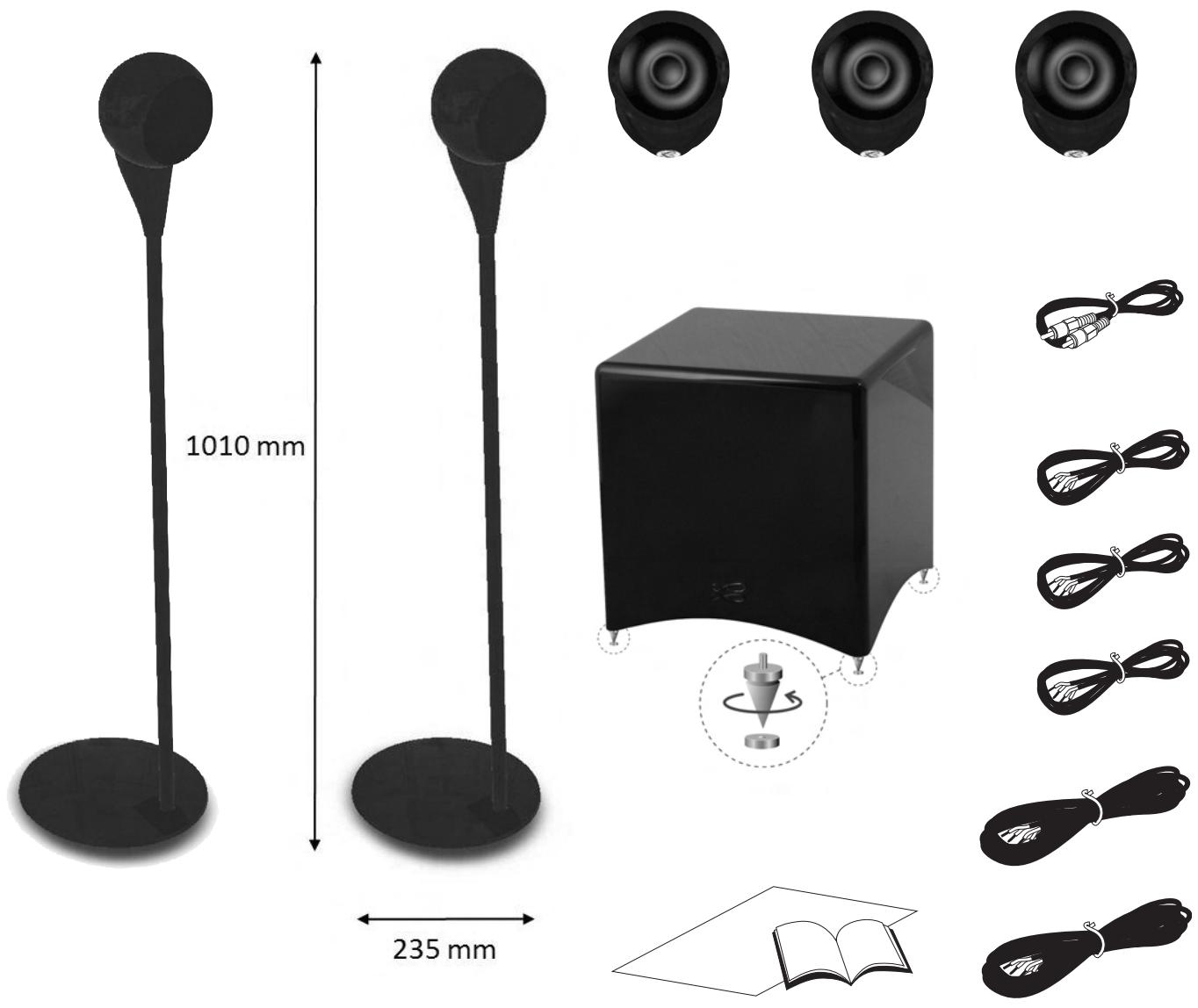

DIE EINZELNEN BESTANDTEILE IHRES SYSTEMS ①

5 Eole 2 Satelliten mit Sockel mit Befestigung and der Wand

Aufstellung auf einer waagerechten Oberfläche, 2 Ständer.

These Version ist nicht für eine Deckenbefestigung geeignet.

1 aktiver Cabasse Santorin 21 Subwoofer mit 4 Spikes, 1 CINCH-Kabel, Lautsprecherkabel (3 x 6 m und 2 x 12 m).

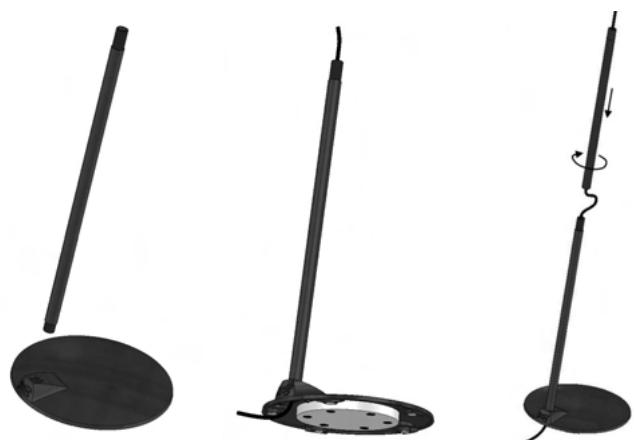

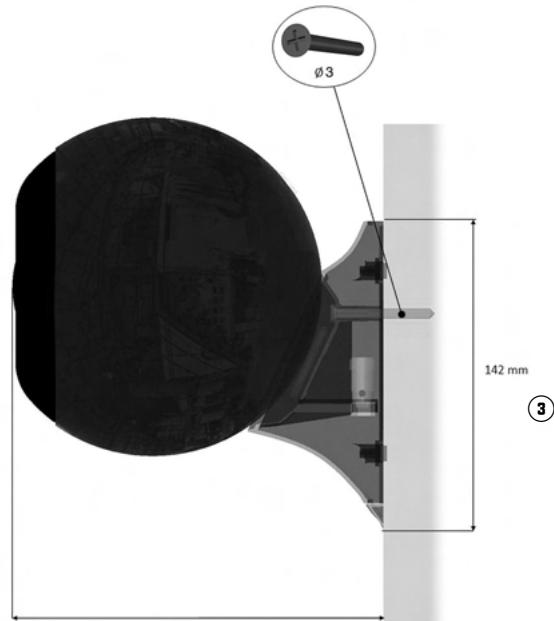

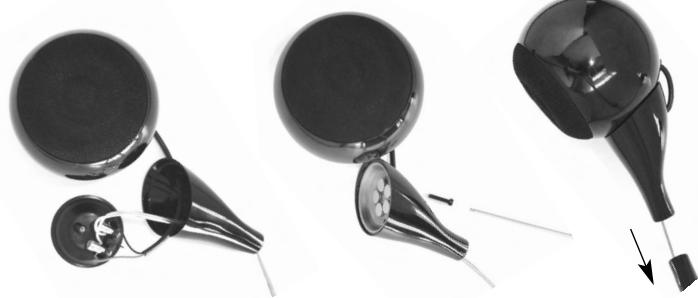

Die Eole 2 Satelliten konnen auf einem Regal ⑧ , an der Wand angebracht ③ oder auf einen Standfuß montiert werden ④ .

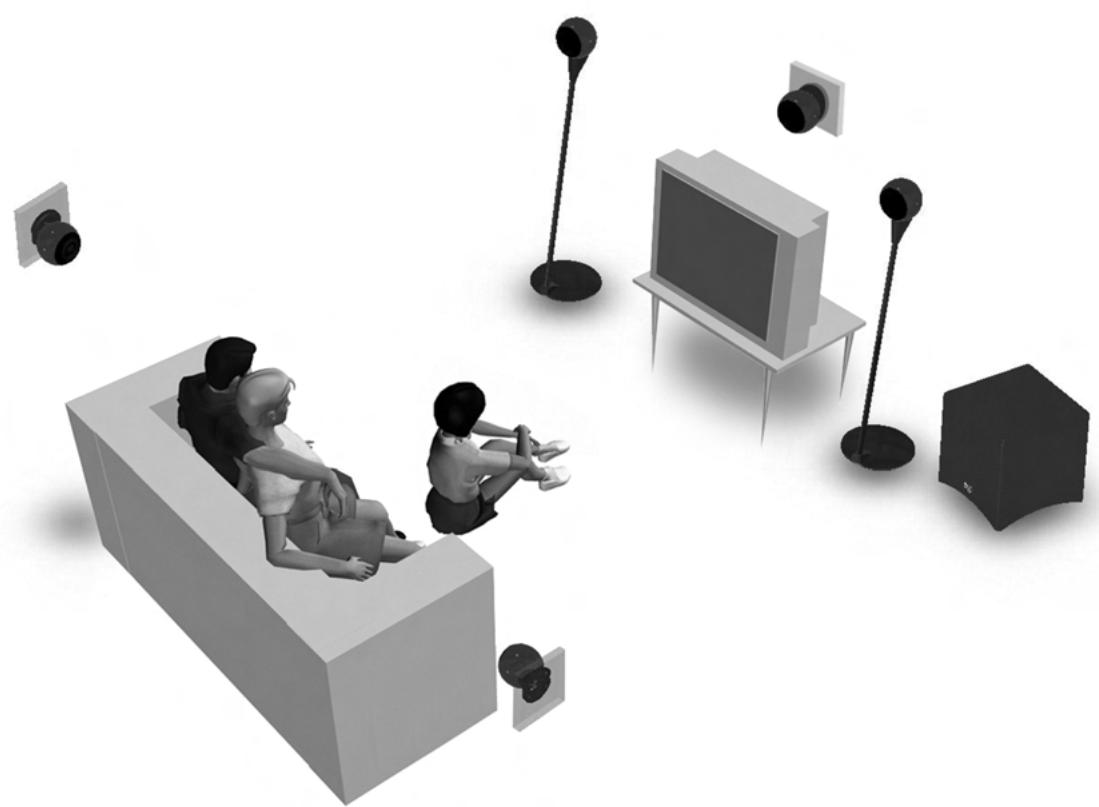

AUFSTELLUNG DES Eole SYSTEMS ⑥

• Da alle Satelliten des Eole 2 identisch sind, können diese für jeder Kanal ihrer Anlage verwendet werden. Alle Satelliten sind magnetisch abgeschirmt, um jegliche Einstreuung in ihren Fernseher zu verhindern, damit können diese direkt gegenüber einer Bildquelle aufgestellt werden.
  Kein Mobiliar (Tisch, Sessel, usw.) sollte die direkte Abstrahlung von den Lautsprechern zum Hörer beeinträchtigen.
  Die beiden vorne links und rechts aufgestellten Satelliten müssen in Richtung des Hörplatzes absprahlen und das Bild sollen möglichst mittig stehen, mit jeweils einem Abstand von 2 bis 5 Metern zwischen dem Bild und den Satelliten.
  Der Center-Satellite sollte so nahe wie nur möglich an das Bild angekoppelt werden, entweder über, unter oder direkt auf den Fernseher stehend. Der Center-Satellite sollte mittig auf dem Fernseher stehen, damit eine Koharenz zwischen dem Bild und den Dialogen aus dem Satelliten entstehen.
  Die hinteren Satelliten sollen möglichst in Ohrhöhe oder hoher und leicht hinter dem Hörplatz aufgestellt werden.
  Der Subwoofer sollte möglichst in der vorderen Hälfte des Hörraums aufgestellt werden. Jedoch ist es wichtig, den genauen Aufstellungsplatz des Subwoofoers zu orten, indem man diesen an verschiedenenen Punkten des Hörraums ausprobiert. Der Klang ist immer raumbedingt. Um jegliche Einstreuung in den Fernseher zu vermeiden sollte der Santorin 21 Subwoofer mindestens 0,6 Meter von dem Fernsehgerät halten.

ANSCHLUSS 5.1 SYSTEM

Vorsicht! Vor dem Anschlussitte Verstärker und Subwoofer ausschalten, am besten indem Sie die Netzstecker der genannten Geräteziehen.

Vorsicht!itte verwenden Sie nie beschädigte Kabel; Kontakte und elektrische Kurzschlüsse konnten ihre Anlage unwiderruflich beschädigen. Vor der Inbetriebnahme sollen Sie sich vergewissern, dass alle Phasen stimmen, indem Sie überprüfen ob die + /roten Klemmen des Verständers mit den + /roten Klemmen der Satelliten verbunden sind.itte überprüfen Sie nach dem gleichen Muster die - /schwarzen Klemmen.

■ Verbinden Sie mit dem CINCH-Kabel einen Eingang LINE IN am Subwoofer mit dem Ausgang SUBWOOFER/LFE am Audio/Video-Veränder.

Kontrollieren Sieitte, ob alle Anschlusses und Verbindungen korrekt durchgefuhrt wurden : Satelliten und Subwoofer-Verbindungen mit Ihr Audio-Videooversteller. Vergewissern Sie sich, dass alle Satelliten korrekt aufgestellt wurden, sodass Ihr Audio-Videooversteller auch die richtigen Satelliten ansteuert. Überprüfen Sieitte, dass alle Laufsprecherkabel phasengleich angeschlossen sind (+/rot auf +/rot und schwarz/- auf schwarz/-. Ein nicht korrekt angeschlossenes Kabel kann einen Signalverlust verursachen. Sobald Sie diese Überprüfung durchgeführt haben, konnen Sie ihren Subwoofer und ihren A/V Versteller ans Netz anschliessen.

ANSCHLUSS 2.1 SYSTEM

Verbinden Sie mit Hilfe des Laufsprecher-Kabels die Eingänge HIGH-LEVEL INPUT am Subwoofer mit den Laufsprecherausgängen am Audio-Veränder. Dann verbinden Sie den Ausgängen HIGH-LEVEL OUTPUT am Subwoofer mit die Eingänge am Eole 2 Satelliten. Überprüfen Sieitte, dass alle Laufsprecherkabel phasengleich angeschlossen sind (+/rot auf +/rot und schwarz/- auf schwarz/ -), und dass alle Linken Ausgängen mit Linken Eingänge angeschlossen sind.

Vorsicht! Um einem Stromschlagrisiko vorzubeugen, vergewissern Sie sich, dass Sie den Netzstecker bis zum Anschlag in die Subwoofer-Gerätebuchse hineingedrück haben.

SUBWOOFER-EINSTELLUNGEN ⑦

Bitte überprüfen Sie, ob der Netzspannungsschalter 115V/230V korrekt eingestellt ist.

Der Ein/Aus-Schalter des Subwoofoers verfügt über 3 Positionen:
ON Permanent eingeschaltet
■ AUTO Einschaltautomatik. Das System schaltet sich automatisch ein oder aus, je nachdem, ob ein Signal aus dem A/V-Veränder er anliegt oder nicht. Um das System auszuschalten, reicht es den A/V-Veränderer auszuschalten.
OFF Ausgeschaltet

Stellen Sieitte den Schalter auf AUTO oder ON.

CROSSOVER Drehen Sieitte das Potentiometer bis zur Position 140Hz beim 2.1 System und 200hz beim 5.1 System auf.
■ VOLUME Der Pegel wird nach Ihr Empfinden eingestellt. Ein Mittelwert wird erzielt wenn man das Potentiometer Volume auf 12 Uhr stellt. Um eine perfekte Feinabstimmung zu erziehen empfehlen wir Ihnen, diese an einer Stereoquelle zu tätigen (CD). Dank des Ihr's A/V-Verständerkers können Sie ihren Subwoofer bereits einpegeln.

PHASE Im Normallyfall sollte das Potentiometer auf 0^ stehen, davon empfehlen wir Ihnen die folgenden 2 Einstellungen. - Das Potentiometer auf 0^ stellen, wenn die vorderen Satellten und der Subwoofer einen Halbkreis in Bezug auf ihren Hörplatz bilden.

Laufsprecher	Einstellung A/V-Veränderer
FRONT LEFT	SMALL
FRONT RIGHT	SMALL
CENTER	SMALL
SURROUND LEFT	SMALL
SURROUND RIGHT	SMALL
SUBWOOFER/LFE	ON / 140 Hz

• Das Potentiometer auf 180^ stellen wenn Ihr Subwoofer 1,5 Meter nach vorne oder nach hinten, in Bezug auf den von Satelliten gebildeten Halbkreis, entfernt stehen.

WEEE KENNZEICHNUNG Behandlung der Elektro- und Elektronik- Altgeräte (Verwendbar in die Europäische Union)

Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern darstellt, ist auf dem Produkt angebracht und bedetet, dass这点 Produkt nicht als unsortingen Siedlungsabfall zu beseitigen ist.

Es muss in eine Sammlungspunkt für die Behandlung von Elektro- und Elektronik-Altgeräte eingerichtet sein. Versichernd, dass diesen Produkt auf geeignete Weise beseitigt ist,

Sie werden themselves, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit vorzubeugen. Recycling von Baustoffe wird themselves, die Bodenschätzen zu bewahren. Für jeder zusätzliche Information bezüglich des Recyclings dieser Produktes konnen Sie mit ihrer Stadtverwaltung, ihrer öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie das Produkt gekauft haben.

AKTIV SUBWOOFER SANTORIN 21
Max. Schalldruck	114 dB
Phasenschalter	0°normale Phase 180°umgekehrte Phase
Signaleingänge	2 tief - 2 hoch
Stromversorgung	115 / 230V AC-50 / 60 Hz
Max. Leistungsaufnahme	165 W
Standby Stromverbrauch	0,49W @ 230VAC 0,5W @ 115VAC
Stromverbrauch Off-Modus	0,04W @ 230VAC 0,04W @ 115VAC
Zulässige Umgebungstemperatur für Betrieb	von +5°C bis +35°C
Zulässige Umgebungstemperatur für Lagerung	von +5°C bis +40°C
Zulässige Luftfeuchtigkeit für Betrieb	von 40% bis 70%

FEHLERSUCHE

Sollte ein Fehler an ihrem Eole 2 SYSTEM auftreten, schalten Sie bereits ihren Verständner aus. Suchen Sie bereits den Fehler indem Sie sich an die folgende Beschreibungstafel lehnen. Im Falle, dass Sie den Fehler nicht beheben konnen, rufen Sie bereits unseren Verbraucherservice an odernehmen Kontakt mit ihrem Handler auf.

Fehler	Lösungen
Eole SYSTEM®funktioniert nicht	· Vergewissern Sie sich,dass Verständner und Subwooferam Netz angeschlossen sind,und dass diese auf Position ONoder AUTO stehen.· Vergewissern Sie sich,dass die richtige Eingangsgquelleausgewählt wurde (Video, CD,DVD, Tuner...).· Überprüfen Siedie Lautsprecheranschlüsse.Schalten Sie Ihr Subwooferauf ON oder AUTO.Vergewissern Sie sich,dassder Anschluss per koaxialeMight Digitalkabel oder Lichtleiterzwischen Ihr dem DVD-Player undHhrem A/V-Verständner korrekt ist.
Zu wenigeroder zu viel Bass	· Stellen Sie Ihr Subwooferin Wandnahme oder in einer Eckeauf, sodss Sie mehr Tiefbasserzielen.Encfernen Sie Ihr Subwoofervon ihrer Wand oder Ecke, sodssie weniger Tiefbass erzielen.Passen Sie das VolumePotentiometer Ihr gewünschtenBasspegel an.Passen Sie den LFE PegelHhres Verständersen an.
KeinenSurround Klang	· Überprüfen Sie,ob die Einstellungen IhresA/V-Verständersen richtig sind.

EINSTELLUNG IHRES AUDIO/VIDEOVERSTÄRKERS 8

Die Folgende Tafel zeigt Ohnen an, welche Einstellungen im „SET-UP" Menu Ihr Audio/Video-Verständerkers vorzunehmen sind :

Nach Wahl des Modus „ON“ für den Subwoofer, regeln Sie dessen Übernehmefrequency auf 140 Hz.

Wenn Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen und Sie sich nach der Bedienungsanleitung orientieren, ist ein perfektes Funktionieren Ihr's Eole 2 SYSTEMS geschichert. Zufriedene Kunden schreiben uns jeder Tag, und das ist für uns die einzste Belohnung.

SPECIFICATIONS

SATELLITE

Utilisation

Voies

Haut-parleurs

Filtre

Phase

Bande passante

Efficacité 1 W/1 m

Impedance nominale

Impedance minimale

Puisance nominale

Puissance crête

Blindage magnétique

Dimensions (h x l x p)

Poids

Finition

TECHNISCHE DATEN	SATELLITEN	SUBWOOFER
Verwendung	Regal / Wand / Stand / Einbau	Aktiv Subwoofer
Wege	2	1
Chassis	Koaxial Mittel-Hochtöner DOM18/10T15	Tieftöner 21MT3 - 21 cm
	Soft Dome / P2C Membran	Cellulose Membran
Trennfrequenz	4 000 Hz	Regelbar 40 -180 Hz
Phase	-	Regelbar 0°-180°
Übertragungsbereich	170 - 22 000 Hz	35 - 200 Hz
Wirkungsgrad 1 W / 1 m	91 dB	Aktiv
Nennimpedanz	8 Ohm	Aktiv
Impedanzminimum	4,3 Ohm	Aktiv
Nennbelastbarkeit	70 W	250 W
Spitzenbelastbarkeit	490 W	750 W
Magnetische Abschirmung	ja	nein
Abmessungen (H x B x T)	Ø 13 cm	33 x 33 x 36 cm
Gewicht	1,3 kg	11,5 kg
Ausführung	Schwarz gländend / Weiß gländend	Schwarz gländend / Weiß gländend
