BEDIENUNGSANLEITUNG HA-850 TEKA

(^*) Die Backofeninneraume, Tur und die Backbleche sind mit einer besonder reingungsfreundlichen Emaillierung versehen.

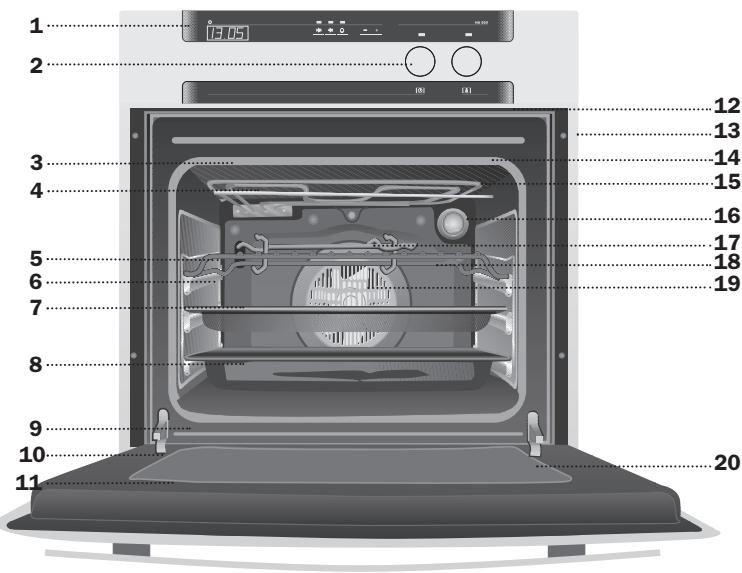

1 Frontteil mit Bedienelementen
2 Versenkbare Bedienelemente
3 Herddichtung
4 Grillwiderstand
5 Rost
6 Ausziehbare Führungen
7 Gebäckshale()
8 Bratenshale()
9 Turschalter
10 Scharnier
11 Tur
12 Kuhlluftaustritt
13 Befestigung am Kuchenmöbel
14 Grillschale
15 Abzug
16 Beleuchting
17 Griff für Ausziehen die Backbleche
18 Katalytisch beschichtete Rückwand
19 Lüfter
20 Gehartete Innenglasscheibe

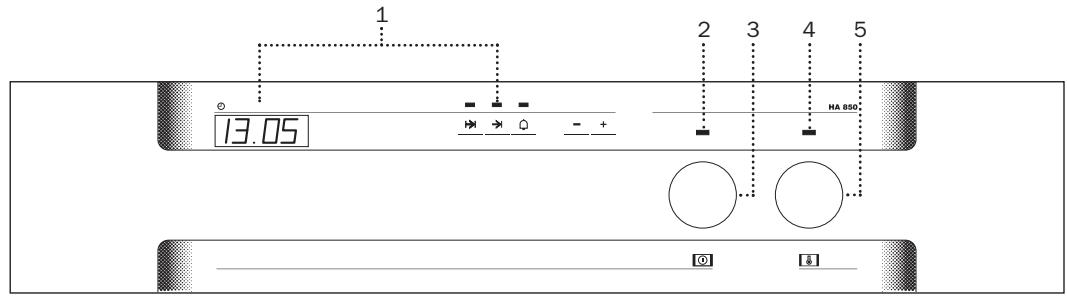

Bedienfeld

Modelo HA-850

1 Elektronische Schaltuhr Touch - Control.
2 Kontrolleuchte Einschaltung Herd.
3 Funktionswahl.

4 Kontrolleuchte Heizen zeigt die Einschaltung der Heizelemente an und verlischt, wenn die eingestellte Temperatur erreicht ist.
5 Temperaturregler.

Verwendung für Kuchen und Tortenboden, beiden die Wärmeeinwirkung gleichmäßig sein muß, damit diese gut aufgeben.

Normal mit Umluft

Geeignet zum Braten und für Gebäck. Der Lüfter verteilt die Wärme gleichmäßig im Herd.

Grill

Gratinieren und Anbräunen. Gestatt das Anbräunen der Außenschicht, ohne das Innere der Nahrungsmittel zu beeinflussen. Geeignet für flache Stücke wie Beefsteak, Rippchen, Fisch, Toastbrot.

MaxiGrill

Grillen auf großerer Oberfläche und mit großerer Leistung als mit dem Grill, hierdurch erfolgt ein Schnelleres Bräunen der Speisen.

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gleichmäßiges Garen und Anbräunen der Oberfläche. Ideal zum Grillen. Besonderss für große Stücke wie Geflügel, Wild usw. Es wird empfohlen, das Stück auf den Rost zu legen und die Auffangschale darunter einzusetzen, um Bratensaft und Fett aufzufangen.

Achtung

Bei Benutzung der Funktionen Grill, MaxiGrill oder MaxiGrill mit Umluft muß die Herdtür geschlossen sein.

Der Lüfter verteil die von einem an der Rückseite des Herds angeordneten Heizwiderstand erzeugte Wärme. Auf Grund der erzeugten gleichmäßigen Temperatur verteilung ist ein Garen in 2 Etagen gleichzeiting möglich.

Es wird nur von der Unterseite Wärme zugeführrt. Geeignet zum Anwärmen von Tellern, zum Aufgehen von Teigmassen oder für ähnliche Anwendungen.

Verteilt die im Untervereil des Herds erzeugte Wärme. Ideal für Gebäck mit Marmeladen-oder Obstfällung, bei denen eine Erwärnung von unter erfolgen muß. De Herd muß immer vorgeheizt werden.

Besonderss geeignet zum Braten. Kann fur Stücke mit beliebiger Große eingesetzt werden.

Achtung

Die Beleuchtung ist bei allen kochfunktionen eingeschaltet.

Bedienung des Herds

Achtung

Die elektronische Schaltuhr ist mit Berührungskontakten ausgestattet. Tippen Sie die entsprechenden Symbole zur Bedienung einfach mit dem Finger an.

Die Empfindlichkeit der Berührungstasten passst sich ständig an die Umgebungsbedingungen an. Achten Sieitte nach Anschluss des Herds an das Elektronetz daraufuf, dass die Glasfläche der Bedienelementeleiste sauber ist und nicht mit Fremdkörpern in Berührung kommt.

Reagiert die Schaltuhr nicht auf das Antippen der Schaltflächen, dann trennen Sie den Herd vom Elektronetz und schlieben Sieihn nach einer kurzen Wartezeit wieder an. Die Sensoren werden automatisch angepasst und reagieren wieder, wenn Sie diese mit dem Finger antippen.

Stellen der elektronischen Schaltuhr

Nach dem Einsatz des Herds zeigt die elektronische Schaltuhr 00.00 an. Durch Berühren der Schaltflächen + oder - wird die Uhr gestellt, anschließend horen Sie zwei Signatöne zur Bestätigung der eingestellen Uhrzeit.

Betätigten Sie zum Stellen der Uhr gleichzeitig die Symbole + , und , damit wird die entsprechende Funktion aktiviert. Anschließend konnen Sie die Uhr durch Antippen der Symbole + oder - stellen, berühren Sie darauf die Symbole und nicht mehr. Nach Abschluss der Einstellung werden die Änderungen mit zwei kurzen Signtönen bestätigt.

Manueller Betrieb

Nach dem Stellen der Uhr ist der Herd betriebsbereit. Durch Antippen oder Drehen der Bedienelemente des Herds konnen Sie die Temperatur einstehen und eine Garfungtion auswahlen.

Bringen Sie die Bedienelemente zum Abschalten des Herds in Stellung [] und drücken Sie diese hinein, sie werden damit versenk.

Funktionen der elektronischen Schaltuhr

Garzeit: Gestattet das Garen während der ein-gestellten Zeit, anschließend wird der Herd automatisch abgeschaltet.

Endzeit für den Garvorgang: Gestattet das Garen bis zu der eingestellen Zeit, anschließlich wird der Herd automatisch abgeschalmt.

Dauer und Ende der Garzeit: Mit Hilfe dieser Funktion können Sie die Dauer des Garvorgangs und die Uhrzeit einstellen, zu welcher dieser abgeschlossen sein soll. Mit dieser Funktion wird der Herd zum erforderlichen Zeitpunkt automatisch eingeschaltet, bleibt für die gewährte Dauer in Betrieb und schaltet sich automatisch zu der gewährten Endzeit aus (Ende des Garvorgangs).

Signalgeber: Gibt ein akustisches Signal nach Ablauf der eingestellten Zeit ab, der Herd muss hierzu nicht eingeschaltet sein.

Kindersicherung: Mit dieser Funktion wird eine Bedienung des Herds durch Kleinkinder gespert.

Programmierung der Garzeiten

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren des Symbols + die gewünschte Dauer ein.
3 Anschließend horen Sie zwei Signtöne, die blinkende Kontrolleuchte schaltet auf Dauerlicht um und zeigt damit an, dass sich der Herd nach Ablauf der eingestellen Zeit automatisch abschaltet.
4 Anschließlich wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
6 Zur Änderung der gewählten Zeit berühren Sie das Symbol und anschließend + oder -, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.

7 Nach Ablauf der eingestellen Garzeit schaltet sich der Herd ab, es ertont ein akustisches Signal und die Kontrolleuche beginnnt zu blinken.
8 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung [].
9 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Wenn Sie das Symbol länger als zwei Sekunden berühren, wird auf der Anzeige die bis zum Abschluss des Garvorgangs verbleibende Zeit angezeigt. Die Leuchtanzeige blinkt damit.

Programmierung der Uhrzeit für das Ende des Garvorgangs

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren von + die gewünschte Endzeit des Garvorgangs ein.
3 Anschließend horen Sie zwei Signtöne, die blinkende Kontrolleuchte schaltet auf Dauerlicht um und zeigt damit an, dass sich der Herd nach Ablauf der eingestellen Zeit automatisch abschaltet.
4 Danach wird wieder die aktuelle Uhrzeit angezeigt.
5 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
6 Zur Änderung der Endzeit berühren Sie das Symbol und anschließend + oder -, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.
7 Nach Ablauf der eingestellen Uhrzeit für die Beendigung des Garvorgangs schaltet sich der Herd ab. Es ertont ein akustisches Signal und die Kontrolleuche beginnnt zu blinken.
8 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .

9 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Berühren Sie das Symbol zur Anzeige der Endzeit des programmierten Garvorgangs.

Programmierung der Dauer des Garvorgangs und der Endzeit

1 Programmieren Sie die Garzeit.
2 Programmieren Sie die Endzeit des Garvorgangs.
3 Wahlen Sie eine Garfunktion aus und stellen Sie die gewünschte Temperatur ein.
4 Der Herd bleibt ausgeschaltet, die Kontrolleuchten über den Symbolen und sind eingeschaltet. Ihr Herd ist damit programmiert.
5 Bei Erreichen der Uhrzeit für den Beginn des Garvorgangs schaltet sich der Herd ein und führt den Garvorgang während der eingestellten Zeitdauer aus.
6 Nach Erreichen der eingestellten Endzeit des Garvorgangs schaltet sich der Herd ab. Es ertont ein akustisches Signal und die Kontrolleuchten über den Symbolen und beginnen zu blinken.
7 Zum Abschalten des Herds bringen Sie alle Bedienelemente in Stellung .
8 Berühren Sie zum Abschalten des Signatons eine beliebige Schaltfläche auf dem Glas.

Programmierung des akustischen Signals

1 Betätigen Sie das Symbol auf der Glasfläche bis die darüber angeordnete Anzeige blinkt.
2 Stellen Sie durch Berühren der Schaltflächen + auf dem Glas die Zeit ein, nach der die Schaltuhr das Signal abgeben soll.
3 Anschließend horen Sie zwei Signtöne. Die Anzeige bleibt eingeschaltet und zeigt damit an, dass der Signalgeber programmiert ist.

4 Zur Änderung der gewählten Zeit berühren Sie das Symbol und anschließend + oder-, durch zwei Signtöne wird die Änderung bestätigt und anschließend erneut die Uhrzeit angezeigt.
5 Nach Ablauf der eingestellen Zeit ertont ein akustisches Signal und die Anzeige blinkt.
6 Berühren Sie zum Abschalten des Signatrons eine beliebige Schaltfläche auf dem Glas.

HINWEIS

Wenn Sie das Symbol langer als zwei Sekunden berühren, wird auf der Anzeige die bis zur Signalisierung verbleibende Zeit angezeigt, die Leuchtanzeige blinkt damit.

ACHTUNG

Sie konnen die Programmierung durch gleichzeitiges Berühren des entsprechenden Schaltfelds für die Funktion und der Symbole + und - Löschen.

Nach einem Ausfall der Netzspannung wird die gesamte Programmierung der elektronischen Schaltuhr gelöscht, es wird blinkend 00.00 angezeigt. Sie müssen diese anschließend stellen und erneut programmieren.

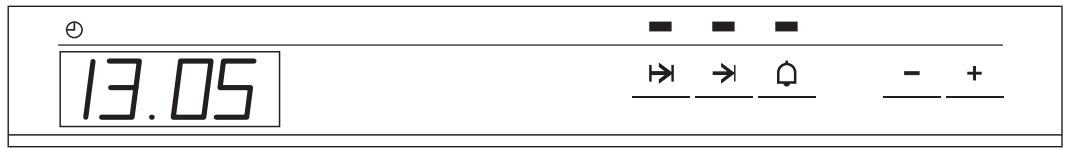

Funktion Kindersicherung

Der Herd wird damit gespert und kann nicht durch Kleinkinder bedient werden. Berühren Sie dazu gleichzeitig die Symbole , und auf der Glasfläche. Zwischen den Ziffern der Uhrzeit werden blinkende Punkte angezeigt und es ertont ein kurzes Signal. Der Herd ist damit gespert.

Wird die Kindersicherung bei ausgeschaltetem Herd aktiviert, (Funktionswahlschalter in Stellung [I]), dann ist es nicht möglich, diesen einzuschalten. Durch Aktivieren der Kindersicherung in einer beliebigen Funktion wird die Bedienung der elektronischen Schaltuhr gespert.

Die Kindersicherung wird abgeschaltet, wenn Sie gleichzeitig die Symbole , und auf der Glasfläche berühren.

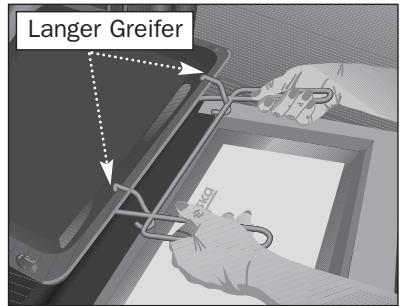

Grill für die Gewinnung die Blackbleche

Der Griff für die Gewinnung die Blackbleche gebraucht mann wenn Sie die Blackblech umstellen brauchen um die Backen zu beweisen. Zeichen sehen. Um die Backbleche Heraus der Backofen zu behandeln, mann braucht schützende Handschuh.

Stellung für Pastell Backblech. De kurzer Greifer darüber die Backblech.

Stellung für tiefe Backblech. Der langer Greifer darüber die Backblech.

Technische Information

Die Tür Ihres Herdes hat eine Oberflächentemperatur von weniger als 60 K (nach EN 60335-1/2-6).
