Produkttyp	Hochwertiger Audioverstärker mit integriertem DAC
Marke	T+A
Modell	SDV 3100 HV
Produktserie	HV-Serie (High Voltage)
USB-Audio-Treiber	T+A Bit Perfect USB-Audio-Treiber v4.61.0
Maximale Abtastrate	768000 Hz / 32 Bit
Unterstützte Betriebssysteme	Microsoft Windows 7, 8, 10; MAC OS X 10.13.6 oder höher
Minimale Systemanforderungen	Intel Core i5 oder gleichwertiger AMD-Prozessor, 4 GB RAM, USB-2.0-Schnittstelle
USB-Verbindung	Direkte Verbindung über USB-Anschluss; die Verwendung eines USB-Hubs wird nicht empfohlen
Native Musikwiedergabe	Unterstützt mit kompatiblen Playern (z. B. J. River Media Center, Foobar 2000)
Kernel-Streaming	Unterstützt auf Windows-Systemen für hochauflösende Audioübertragung
Gerätename im System	DAC SD3100HV
Installationsverfahren	Treiberinstallation erforderlich, bevor das Gerät mit einem Computer verbunden wird
Audioübertragung	Bit-perfekte USB-Audioübertragung für verlustfreie Wiedergabe
Stromversorgung	Netzstrom (wie für High-End-Audiokomponenten üblich)
Handbuchdetails	Benutzerhandbuch und Treiber-Installationsanleitung (22 Seiten, PDF)
Handbuchsprachen	Englisch, Deutsch

Häufig gestellte Fragen - SDV 3100 HV T+A

Wie installiere ich den USB-Treiber für den T+A SDV 3100 HV?

Laden Sie das Treiberpaket von der T+A-Website herunter und entpacken Sie die ZIP-Datei. Führen Sie die Datei setup.exe aus, bestätigen Sie die Installation und folgen Sie den Anweisungen auf dem Bildschirm. Nach der Installation trennen Sie das Gerät und verbinden Sie es erneut, um den Vorgang abzuschließen.

Welche Systemanforderungen gelten für die Verwendung des SDV 3100 HV mit einem Computer?

Sie benötigen einen Intel Core i5 oder einen vergleichbaren AMD-Prozessor, 4 GB RAM und eine USB-2.0-Schnittstelle. Die unterstützten Betriebssysteme sind Windows 7, 8, 10 und macOS 10.13.6 oder höher.

Wie verbinde ich den SDV 3100 HV mit meinem Computer?

Nach der Installation des Treibers verbinden Sie den SDV 3100 HV direkt mit einem USB-Anschluss Ihres Computers. Verwenden Sie keinen USB-Hub. Eine direkte Verbindung gewährleistet eine stabile und bit-perfekte Audioübertragung.

Wie lege ich den SDV 3100 HV als Standard-Wiedergabegerät unter Windows fest?

Öffnen Sie die Systemsteuerung und wählen Sie Sound. Wählen Sie auf der Registerkarte Wiedergabe DAC SD3100HV und klicken Sie auf Als Standard festlegen. Wählen Sie dann Eigenschaften, um die maximale Abtastrate einzustellen.

Wie konfiguriere ich die Ausgabe-Abtastrate unter macOS?

Öffnen Sie Audio-MIDI-Setup im Ordner Dienstprogramme. Wählen Sie DAC SD3100HV, aktivieren Sie Dieses Gerät für die Tonausgabe verwenden und stellen Sie das Format für maximale Qualität auf 768000.0 Hz / 32 Bit ein.

Warum sollte ich die Verwendung eines USB-Hubs mit dem SDV 3100 HV vermeiden?

Ein USB-Hub kann Signalverschlechterung oder Strominstabilität verursachen, was die Audioqualität beeinträchtigen kann. Das Gerät sollte direkt an den USB-Anschluss des Computers angeschlossen werden, um eine bit-perfekte Übertragung zu gewährleisten.

Was ist Kernel-Streaming und wie wirkt es sich auf die Audiowiedergabe aus?

Kernel-Streaming ist eine Methode, um den Mischer des Betriebssystems zu umgehen und Audio direkt an den Treiber zu senden. Dies verhindert Resampling und bewahrt die ursprüngliche Abtastrate, was zu einer höheren Audioqualität führt.

Kann ich hochauflösende Audiodateien nativ auf dem SDV 3100 HV abspielen?

Ja, aber Sie benötigen Software, die native Wiedergabe oder Kernel-Streaming unterstützt. Player wie J. River Media Center und Foobar 2000 können den Systemmischer umgehen und Audio mit der nativen Abtastrate der Datei ausgeben.

Welche Audioplayer werden für die bit-perfekte Wiedergabe empfohlen?

Empfohlene Player sind J. River Media Center und Foobar 2000 für Windows. Diese unterstützen Kernel-Streaming und native Wiedergabe, sodass der SDV 3100 HV das ursprüngliche hochauflösende Audio ohne Resampling verarbeiten kann.

Warum muss ich das Gerät nach der Treiberinstallation trennen und wieder verbinden?

Das System muss das USB-Gerät neu auflisten, um den neu installierten Treiber zu laden. Das Trennen und erneute Verbinden des SDV 3100 HV stellt sicher, dass der richtige Treiber aktiviert und das Gerät ordnungsgemäß erkannt wird.

BEDIENUNGSANLEITUNG SDV 3100 HV T+A

Treiber / Software Installationsanleitung

Alle Betriebssysteme

Systemanforderungen 4

Hinweise zur USB Audiowiedergabe

Native Musikwiedergabe 5

Kernel Streaming 5

Installation und Einstellung

Windows Installation 6

Windows Einstellungen 8

Apple MAC OS Einstellungen ....10

Achtung!

Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben und das Verständnis erleichtern sollen.

Alle Betriebssysteme

Bitte beachten Sie, dass je nachdem wie Ihr System konfiguriert ist, die Abbildungen in dieser Installationsanleitung unter Umständen von der Darstellung auf Ihrem Computer abweichen können.

Systemanforderungen

(für die Wiedergabe von hochaufgelösten Audiofiles bis zur maximalen Samplingfrequenz)

• min. Intel Core i5 oder vergleichbarer AMD Prozessor.
• 4 GB RAM
  • USB 2.0 Schnittstelle
  • Microsoft Windows Windows 7, 8 oder 10
  • oder MAC OS X 10.13.6 oder höher

Abhängig von der Hard- und Softwarekonfiguration Ihres Computers kann eine einwandfreie Funktion mit dem SDV 3100 HV nicht allgemein gewährleistet werden.

Native Musikwiedergabe

(gilt nur bei Windows Systemen)

Computer Betriebssysteme unterstützen standardmäßig keine 'native' Musikwiedergabe. Das bedeutet, dass der PC unabhängig von der Samplerate der wiedergegebenen Datei immer in eine feste Samplerate umrechnet. Dieses Umrechnen ist erforderlich um die Audiowiedergabe mit anderen Audioquellen, z.B. Systemklängen des Betriebssystems zu mischen (Stichwort 'Kernel Mixer').

Eine HD Audioaufnahme mit z.B. 96 kHz wird vom Kernel immer auf 48 kHz herunter gerechnet und anschließend auf die in den PC Systemeinstellungen eingestellte Ausgangsdatenrate z.B. 44,1 kHz skaliert.

Bei diesen Resamplingprozessen geht ein Teil der Audioqualität verloren. Wenn Sie dies vermeiden möchten, muss das Umrechnen des Kernelmixers umgangen werden.

Da das PC-interne Handling der Audiodaten vom SDV 3100 HV nicht beeinflusst werden kann, müssen auf dem PC geeignete Musikplayer mit entsprechenden Treibern und evtl. Plugins installiert werden, die die Standard Audioverarbeitung des PC-Betriebssystems umgehen.

Gute Möglichkeiten hierfür bieten z.B. J. River Media Center oder Foobar 2000.

Zu den Hintergründen der Audio-Datenverarbeitung im PC stehen im Internet viele Informationsquellen und Foren zur Verfügung.

Grundsätzlich gilt: Der SDV 3100 HV kann die Audiodaten letztendlich nur mit der Qualität umsetzen, wie sie vom PC und dessen Betriebssystem ausgegeben werden.

Bitte beachten Sie, dass wir aufgrund von eventuellen Updates der Software keine generelle Funktionsgarantie gegeben werden kann. Sollte es bei der Wiedergabe zu Störungen kommen, kontaktieren Sie bitte den Hersteller der Software.

Kernel Streaming

Als Kernelstreaming bezeichnet man das von Windows Betriebssystemen verwendete Verfahren zur Audioübertragung zwischen Medienplayern und Treiber. Je nach Betriebssystem gibt es unterschiedliche, teilweise mehrere Verfahren des Kernelstreamings.

- Für Windows XP empfiehlt sich das Verfahren 'Kernel Streaming'.

Die Einstellung des Kernelstreaming wird im Medienplayer vorgenommen, sofern dieser verschiedene Methoden unterstützt.

Um Systemfehler zu vermeiden, sollte während der Wiedergabe niemals die USB-Verbindung getrennt, oder der SDV 3100 HV ausgeschaltet werden. Außerdem sollten keine Systemeinstellungen geändert werden.

Wechseln Sie aus dem gleichen Grund auch den Eingang am SDV 3100 HV nicht während der Wiedergabe. Sobald der Eingang gewechselt wird, wird die USB-Verbindung unterbrochen.

Windows Installation

Bevor der SDV 3100 HV an einen Computer angeschlossen wird, müssen als erstes die Gerätetreiber installiert werden!

Gehen Sie dazu wie folgt vor:

• Laden Sie das Softwarepaket von der T+A Homepage unter http://www.ta-hifi.com/support
  • Entpacken Sie das ZIP-Archiv.
• Rufen Sie das Setup durch doppeltes Anklicken der Datei TA_BpUsbAudio_vX.XX.X_XXXX-XX-XX_setup.exe auf.
• Bestätigen Sie die Installation durch Anklicken der Schaltfläche „Ausführen“.
• Das Setupprogramm führt in wenigen Schritten durch die Installation.
• Bestätigen Sie die Dialogfenster ① bis ⑥ durch Anklicken der mit dem Mauszeiger markierten Schaltflächen.
• Die Installation ist vollständig abgeschlossen, nachdem die USB-Verbindung zum SDV 3100 HV hergestellt wurde.

Im nächsten Kapitel werden die erforderlichen Systemeinstellungen beschrieben.

①

Möchten Sie diese Datei ausführen?

Name: ...TA_BpUsbAudio_v4.61.0_2019-02-01_setup.exe

Herausgeber: Thesycon Software Solutions GmbH & Co. ...

Typ: Anwendung

Von: \SRV-SQL\Geraete\3246 - SD 3100 HV\STM3...

Ausführen

Abbrechen

☑ Vor dem Öffnen dieser Datei immer bestätigen

Dateien aus dem Internet können nützlich sein, aber dieser Dateityp kann eventuell auf dem Computer Schaden anrichten. Führen Sie nur Software von Herausgebern aus, denen Sie vertrauen. Welches Risiko besteht?

②

Windows Einstellungen

Nachdem die Installation vollständig abgeschlossen ist, können Sie den SDV 3100 HV mit einem beliebigen USB Anschluss an Ihrem Computer verbinden.

Der SDV 3100 HV sollte nur direkt an den Computer

angeschlossen werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

Der SDV 3100 HV sollte nun von Windows automatisch erkannt werden.

Systemeinstellungen:

• Zum Öffnen der Systemsteuerung unter Windows 7 klicken Sie auf 'Start' und anschließend auf 'Systemsteuerung'.
• Zum Öffnen der Systemsteuerung unter Windows 8 und Windows 10 drücken Sie die Windows-Taste zusammen mit der x-Taste auf der Tastatur. Es erscheint ein Einstellfenster. Klicken Sie hier auf 'System'.

① Nachdem Sie die Systemsteuerung geöffnet haben, wählen Sie den Eintrag 'Sound' aus.

② Markieren Sie „DAC SD3100HV“ (Digitale Ausgabe) und klicken Sie anschließend auf 'Als Standard'.

②

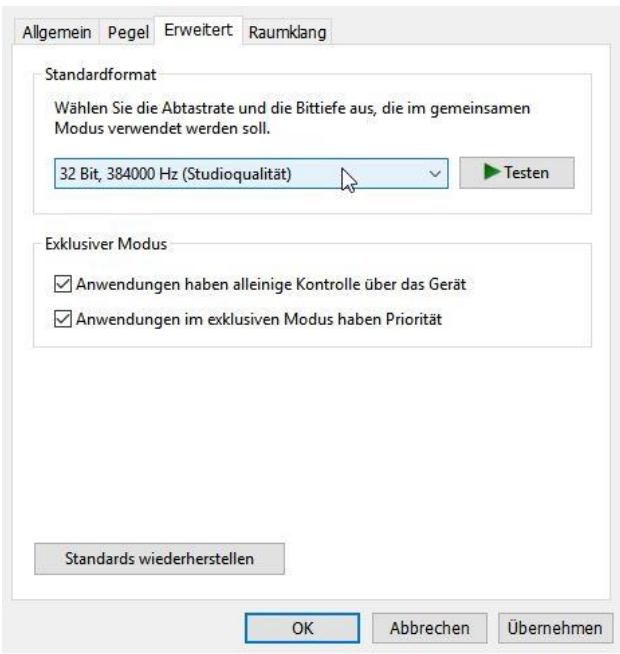

③ klicken Sie auf 'Eigenschaften'.

• wählen Sie die Karteikarte 'Erweitert' durch Anklicken aus.
• Stellen Sie die maximale Samplingfrequenz ein.

③

MAC OS Einstellungen

Bei Mac OS Betriebssystemen ist keine Installation von Treibern erforderlich.

Der SDV 3100 HV kann mit einem beliebigen USB Anschluss des Computers verbunden werden.

Der SDV 3100 HV sollte nur direkt an den Computer angeschlossen werden. Bitte benutzen Sie keine USB Verteiler (Hubs).

• Schalten Sie den SDV 3100 HV ein.
- Der SDV 3100 HV sollte nun automatisch erkannt werden.

Systemeinstellungen:

- Öffnen Sie das Dienstprogramm 'Audio Midi Setup'

• Markieren Sie als Audiogerät 'DAC SD3100HV'.
• Wählen Sie unter Einstellungen 'Dieses Gerät für die Tonausgabe verwenden'
• Format Unter diesem Menüpunkt kann die maximale Samplingfrequenz eingestellt werden, stellen Sie hier 768000 Hz ein.

CONTENTS

②
