BEDIENUNGSANLEITUNG HA 200 T+A

Bedienungsanleitung User manual

T+A
HA 200

O

O

OUT 3

Wir freuen uns, dass Sie sich für ein T+A-Produkt entschieden haben. Mit Ihrem neuen T+A-Kopfhörerverstärker haben Sie ein HiFi-Gerät der Spitzenklasse erworben, bei dessen Konzeption und Entwicklung den Wünschen des audiophilen Musikliebhabers oberste Priorität eingeräumt wurde.

Die innovativen Problemlösungen, die solide, durchdachte Konstruktion und die verwendeten hochwertigen Materialien werden dazu beitragen, dass dieses Gerät höchsten Anforderungen und Ansprüchen über viele Jahre genügen wird.

Eine genaue Qualitätsprüfung aller Materialien, die sorgfältige Produktion durch hochqualifizierte Fachkräfte und eine rechnergesteuerte, vollautomatisierte Endkontrolle gewährleisten die hohe Produktqualität und die Einhaltung aller Spezifikationen.

In unserer Geräteproduktion wird der Einsatz aller umwelt- und gesundheitsgefährdenden Stoffe, wie

z. B. chlorhaltige Lösungsmittel und FCKWs, vermieden. Darüber hinaus verzichten wir wo irgend möglich auf Kunststoffe (insbesondere auf PVC) als Konstruktionselement. Stattdessen wird auf Metalle oder andere unbedenkliche Materialien zurückgegriffen, die einerseits gut recyclebar sind und andererseits eine sehr gute elektrische Abschirmung ergeben. Durch unsere massiven Ganzmetallgehäuse wird eine Beeinträchtigung der Wiedergabequalität durch äußere Störquellen ausgeschlossen. Die von den Geräten ausgehende elektromagnetische Strahlung (Elektrosmog) wird gut abgeschirmt und auf ein absolutes Minimum reduziert.

Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude und Hörvergnügen mit Ihrem HA 200.

Inhaltsverzeichnis

Hinweise 7

Sicherheitshinweise 8

Bedienelemente und Funktionen 10

Ein- und Ausschalter 10

Meter 10

Display 10

Lautstärkeregelung und Menübedienung 11

Kopfhörerausgänge 11

Quellenwahl 11

Klang- und Systemeinstellungen 11

Fernbedienungsempfänger 11

Fernbedienung 12

Ein- und Ausschalten 12

Quellenwahl 12

Lautstärke 12

Menübedienung 12

Einstellungen 12

Reichweite 13

Fernbedienung aufladen 13

Wichtige Hinweise 13

Anschlüsse 14

Digitale Eingänge 14

Analoge Eingänge 14

Bluetooth 14

USB Eingänge 14

Ladeanschluss 15

HDMI-Eingänge 15

Netzbuchse 15

Aufstellung und Anschluss 16

Aufstellung 16

Anschluss der Kopfhörer 16

Anschluss digitaler Quellgeräte 16

Anschluss analoger Quellgeräte 16

Anschluss der Bluetoothantenne 16

Anschluss von HDMI-Geräten 17

Anschluss eines Computers 17

Anschluss des Netzkabels 17

Anschlussdiagramm 17

Wiedergabe 18

Analoge Quelle 18

Digitale Quelle 18

Bluetooth 18

Wiedergabe von einem Computer (USB-DAC) 19

Wiedergabe einer HDMI-Quelle 19

System- und Klangeinstellungen 20

Menü-Bedienung 20

Systemeinstellungen 21

Klangeinstellungen 22

Statusanzeige 23

Meter 24

Allgemeines 24

Status-LED 24

VU-Meter [Skala -50..+5 dB] 25

Temperatur [Skala 0...100] 25

Stream Quality [Skala - 0 + und 0...100] 25

Betriebsstörungen 26

Hinweise zum sparsamen Umgang mit Energie 27

Allgemeine Informationen 27

Automatische Abschaltfunktion 27

Technische Daten 28

Hinweise

Mit diesem Symbol gekennzeichnete Textstellen enthalten wichtige Hinweise, die für einen problemlosen und sicheren Betrieb des Gerätes unbedingt beachtet werden müssen.

Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrundinformation geben und das Verständnis erleichtern sollen.

Alle verwendeten Bauteile entsprechen den geltenden deutschen und europäischen Sicherheitsnormen und –standards. Dieses Produkt entspricht den EU-Richtlinien. Die Konformitätserklärung kann bei Bedarf unter www.ta-hifi.com/DoC eingesehen werden.

Qualcomm® aptX™

Qualcomm ist ein Markenzeichen der Qualcomm Kapitalgesellschaft, registriert in den Vereinigten Staaten und weiteren Ländern, benutzt mit Erlaubnis. aptX ist ein Markenzeichen von Qualcomm Technologies International Ltd., es ist registriert in den Vereinigten Staaten und weiteren Ländern, benutzt mit Erlaubnis.

Sicherheitshinweise

Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen.

Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesondere die Aufstellungs-, Betriebs- und Sicherheits-hinweise genau befolgen. Die Bedienungsanleitung ist Bestandteil des Gerätes. Heben Sie die Anleitung gut auf und geben Sie sie bei einem evtl. Weiterverkauf zur Verhinderung von Fehlbedienungen und zur Vermeidung von Gefahren an den Käufer weiter.

Das Gerät ist für den Betrieb an einer Schutzleitersteckdose vorgesehen. Schließen Sie es bitte mit dem beiliegenden Netzkabel an eine entsprechende, vorschriftsmäßig geerdete Steckdose an. Die für das Gerät erforderliche Stromversorgung ist dem Aufdruck an der Netzgerätebuchse zu entnehmen. An andere Stromversorgungen darf das Gerät nicht angeschlossen werden.

Dieses Gerät ist solange mit der Netzspannung verbunden, solange das Netzkabel angeschlossen ist. Auch wenn das Gerät ausgeschaltet ist und die Statusanzeigen dunkel sind, führt das Gerät Netzspannung im Innern. Zur Trennung des Gerätes vom Netz, ist der Netzstecker zu ziehen. Bitte achten Sie darauf, dass Stecker ohne Schwierigkeiten zugänglich und benutzbar sind. Auch im Bereitschaftsbetrieb weist das Gerät eine geringe Stromaufnahme auf. Bei längerer Nichtbenutzung sollte das Gerät vom Netz getrennt werden.

Das Gerät ist ausgelegt für den Betrieb in gemäßigtem Klima und in Höhen bis zu 2000 m ü. NHN. Zulässiger Betriebstemperaturbereich ist +10 ... +35. C. Das Gerät ist ausschließlich zur Ton- und/oder Bildwiedergabe im Heimbereich in trockenen Räumen unter Berücksichtigung aller in dieser Anleitung gemachten Angaben bestimmt. Bei allen anderen Einsatzzwecken, insbesondere in medizinischen oder sicherheitsrelevanten Bereichen, ist vorher die Zulassung und Eignung des Gerätes für diesen Einsatz mit dem Hersteller abzuklären und schriftlich genehmigen zu lassen.

War das Gerät größerer Kälte ausgesetzt (z. B. beim Transport), so ist mit der Inbetriebnahme zu warten, bis sich das Gerät auf Raumtemperatur aufgewärmt hat und das Kondenswasser restlos verdunstet ist.

Vor der Aufstellung des Gerätes auf empfindlichen Lack- oder Holzoberflächen sollte an einer nicht sichtbaren Stelle die Verträglichkeit mit den Gerätefüßen überprüft werden und ggf. eine geeignete Unterlage verwendet werden.

Wir empfehlen eine Standfläche aus Stein, Glas, Metall o.Ä.

Beachten Sie das Gewicht des Gerätes. Stellen Sie das Gerät niemals auf einen instabilen Platz. Das Gerät kann herunterfallen und dabei ernsthafte Verletzungen oder Todesfälle verursachen. Viele Verletzungen, vor allem bei Kindern, können bei Beachtung folgender einfacher Vorsichtsmaßnahmen vermieden werden:

• Benutzen Sie nur Möbel, welche das Gerät sicher tragen können.
• Stellen Sie sicher, dass das Gerät nicht über die Ränder des tragenden Möbelstücks hinausragt.
• Platzieren Sie das Gerät nicht auf hohen Möbeln (z.B. Bücherregale) ohne beides, Möbel und Gerät, sicher zu verankern.
• Klären Sie Kinder über die Gefahren auf, die beim Klettern auf Möbel zum Erreichen des Gerätes oder seiner Bedienelemente entstehen.

Die Aufstellung darf nur an einem gut belüfteten, trockenen Ort erfolgen, wobei direkte Sonneneinstrahlung und die Nähe von Heizkörpern zu vermeiden sind. Das Gerät darf nicht in der Nähe von wärmeproduzierenden, wärmeempfindlichen oder leicht brennbaren Gegenständen bzw. Geräten aufgestellt werden.

Es dürfen keine wärmeisolierenden Gegenstände (z. B. Decken oder andere Geräte mit ebener Bodenplatte ohne Standfüße) direkt auf das Gehäuse gestellt werden. Die Lüftungsöffnungen dürfen nicht verdeckt oder verschlossen werden.

Sorgen Sie beim Einbau in Regale oder Schränke unbedingt für ausreichende Luftzufuhr und sorgen Sie dafür, dass die Wärme des Gerätes abgeführt werden kann. Ein Wärmestau beeinträchtigt die Lebensdauer des Gerätes und ist eine Gefahrenquelle. Um das Gerät herum muss ein Freiraum von mindestens 10 cm zur Wärmeabfuhr bleiben.

Durch die Geräteöffnungen dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Im Inneren führt das Gerät Netzspannung, es besteht die Gefahr eines tödlichen elektrischen Schlages.

Schützen Sie das Gerät vor Tropf- und Spritzwasser und stellen Sie keine Blumenvasen oder andere Gefäße mit Flüssigkeiten auf das Gerät.

Stellen Sie keine offenen Flammen, wie z. B. Kerzen auf das Gerät.

Vor Reinigungsarbeiten am Gerät ist der Netzstecker zu ziehen.

Die Oberflächen des Gerätes sollten zur Reinigung nur mit einem weichen, trockenen Tuch abgewischt werden. Verwenden Sie keine scharfen Reinigungs oder Lösungsmittel! Vor der Wiederinbetriebnahme muss sichergestellt sein, dass keine Kurzschlüsse an den Anschlussstellen bestehen und dass alle Anschlüsse ordnungsgemäß sind.

War das Gerät eingelagert oder längere Zeit nicht in Betrieb (> 2 Jahre) so sollte unbedingt vor Wiederinbetriebnahme eine Kontrolle in einer Fachwerkstatt durchgeführt werden.

Die mit dem ⚠-Symbol gekennzeichneten Anschlussklemmen können hohe Spannungen führen. Ein Berühren der Anschlussstellen oder der Leiter der daran angeschlossenen Kabel ist zu vermeiden. An diese Anschlussstellen angeschlossene Leitungen erfordern das Verlegen durch eine unterwiesene Person oder die Verwendung von anschlussfertigen Leitungen.

Das Gerät entspricht im Originalzustand allen derzeit gültigen deutschen und europäischen Vorschriften.

Es ist zum bestimmungsgemäßen Gebrauch in der EG zugelassen.

Durch das am Gerät befindliche C€ Zeichen erklärt T+A die Konformität mit den EG-Richtlinien und den daraus abgeleiteten nationalen Gesetzen. Die Konformitätserklärung kann bei Bedarf unter www.ta-hifi.com/DoC eingesehen werden.

Die unveränderte, unverfälschte Werksseriennummer muss außen am Gerät vorhanden und gut lesbar sein! Die Seriennummer ist Bestandteil unserer Konformitätserklärung und damit der Betriebszulassung des Gerätes!

Seriennummern am Gerät und in den original T+A Begleitpapieren (insbesondere den Kontroll- und Garantiezertifikaten) dürfen nicht entfernt oder verändert werden und müssen übereinstimmen.

Bei Verstoß gegen diese Bestimmungen gilt die Konformitätszusage von T+A als widerrufen und ein Betrieb des Gerätes innerhalb der EG ist untersagt und aufgrund geltender EG und nationaler Gesetze unter Strafandrohung verboten.

Durch Umbauten am Gerät oder durch Reparaturen oder sonstige Eingriffe von nicht von T+A autorisierten Werkstätten oder sonstigen Dritten verliert das Gerät seine Zulassung und Betriebserlaubnis.

An das Gerät dürfen nur original T+A Zubehörteile oder solche Zusatzgeräte angeschlossen werden, die ihrerseits zugelassen sind und allen geltenden gesetzlichen Vorschriften genügen.

Für die spätere Entsorgung dieses Produkts stehen örtliche Sammelstellen für Elektroschrott zur Verfügung.

Elektro-Altgeräte Register: WEEE-Reg.-Nr. DE 72473830

Das Gerät darf nur vom qualifizierten Fachmann geöffnet werden. Reparaturen und das Auswechseln von Sicherungen sind von einer autorisierten T+A Fachwerkstatt durchzuführen. Außer den in der Betriebsanleitung beschriebenen Handgriffen dürfen vom Benutzer keinerlei Arbeiten am Gerät vorgenommen werden.

Bei Beschädigungen oder bei Verdacht auf eine nicht ordnungsgemäße Funktion des Gerätes sollte sofort der Netzstecker gezogen und das Gerät zur Überprüfung in eine autorisierte T+A Fachwerkstatt gegeben werden.

Überspannungen im Stromversorgungsnetz, dem Kabelnetz oder auf Antennenanlagen, wie sie z. B. bei Gewittern (Blitzschlag) oder statischen Entladungen auftreten können, stellen eine Gefährdung für das Gerät dar.

Spezielle Vorschaltgeräte wie Überspannungsprotektoren oder die T+A „Power Bar“ Netzanschlussleiste bieten einen gewissen Schutz vor Gerätebeschädigungen aus o. g. Gründen.

Eine absolute Sicherheit vor Beschädigung durch Überspannungen kann aber nur eine vollständige Trennung des Gerätes vom Netz und den Antennenanlagen gewährleisten.

Ziehen Sie zur Trennung sämtliche Netz- und Antennenstecker Ihrer HiFi Anlage bei Überspannungsgefahr (z. B. bei heraufziehenden Gewittern) aus den Steckdosen.

Sämtliche Netzversorgungs- und Antennenanlagen, an die das Gerät angeschlossen wird, müssen den geltenden Bestimmungen entsprechen und fachgerecht von einem zugelassenen Installationsbetrieb ausgeführt sein.

Das Gerät ist nicht für die Benutzung durch Kinder konzipiert. Das Gerät darf nicht unbeaufsichtigt betrieben werden. Es ist darauf zu achten, dass es für Kinder unerreichbar ist.

Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden

Sehr lautes dauerhaftes Hören von Programmmaterial über Ohr-, Kopfhörer und Lautsprecher kann zum dauerhaften Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke.

Lagerung des Gerätes in der Originalverpackung an einem trockenen frostfreien Ort. Lagertemperatur 0...40 °C.

Bedienelemente und Funktionen

① Ein- und Ausschalter

Kurzes Antippen dieser Taste schaltet das Gerät ein und aus. Bei eingeschaltetem Gerät leuchtet die LED über der Taste.

Bitte beachten Sie auch die Hinweise im Kapitel Automatische Abschaltfunktion (Seite 27).

② Meter

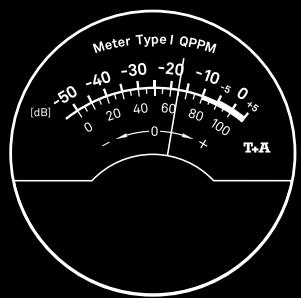

Die Meter des HA200 werden für verschiedene Anzeigefunktionen verwendet. Für die unterschiedlichen Messungen stehen 3 Skalen zur Verfügung:

• VU Skala zur Pegelmessung
• 0...100 Skala für Temperatur und relative % Messungen
- 0 + Skala für Frequenzablage- und Trendmessungen
Die Auswahl der gewünschten Anzeigeart erfolgt im Systemmenü. Siehe Kapitel System und Klangeinstellungen.

③ Display

④ Lautstärkeregelung und Menübedienung

VOLUME	Durch Drehen dieses Bedienknopfes kann die gewünschte Lautstärke eingestellt werden. Der aktuell eingestellte Wert wird im Display angezeigt.Ein kurzer Druck auf den Knopf schaltet das Ausgangssignal stumm (MUTE).
SELECT / OK	Neben der Lautstärkeeinstellung dient dieser Kopf auch zur Bedienung der Menüs für Systemeinstellungen und Klanganpassungen.

⑤ Kopfhörerausgänge

OUT1 ... OUT3

Anschlussbuchsen für Stereo-Kopfhörer mit einer Impedanz von mindestens 10 Ohm. Anschluss über eine symmetrische Pentaconn* Klinkenbuchse 4,4 mm, eine symmetrische XLR-4-Pin-Buchse oder eine Standard Klinkenbuchse 6,35 mm. Über die Tasten können die Ausgänge ein- und ausgeschaltet werden. Die Status LEDs über den Tasten zeigen an, welcher Ausgang aktiv ist. Um zwei Ausgänge parallel zu betreiben, drücken Sie zum Einschalten des zweiten Ausgangs die entsprechende Taste so lange, bis der Ausgang einschaltet.

Es ist möglich zwei Kopfhörer parallel zu betreiben. Bei Betrieb mit zwei Kopfhörern, muss die Impedanz je Kopfhörer mindestens 20 Ohm betragen.

⑥ Quellenwahl

ANALOG	Wählt die analogen Eingänge Analog IN 1 (RCA) und Analog IN 2 (XLR). Zum Umschalten zwischen Analog RCA und Analog XLR die Taste ggf. erneut drücken.
USB	Wählt die digitalen Eingänge USB IN und AES / EBU.
AES	Zum Umschalten zwischen den beiden Eingängen die Taste erneut drücken.
S/P-DIF	Wählt die koaxialen Digitaleingänge S/P DIF 1 und 2.Zum Umschalten zwischen 1 und 2 die Taste erneut drücken.
OPT	Wählt die optischen TOSLINK Digitaleingänge Optical 1 und Optical 2.Zum Umschalten zwischen 1 und 2 die Taste erneut drücken.
BT	Wählt die Bluetoothverbindung und den digitalen BNC - Eingang.
BNC	Zum Umschalten zwischen den beiden Eingängen die Taste erneut drücken.
HDMI	Wählt die digitalen Eingänge HDMI 1, HDMI 2 oder den Rückkanal ARC.
ARC	Zum Umschalten zwischen den Eingängen die Taste ggf. mehrfach drücken.

⑦ Klang- und Systemeinstellungen

TONE LOUDN	Klangregelung (TONE) und Loudnessfunktion (LOUDN) ein- und ausschalten.Kurzes Drücken: Schaltet die Klangregelung (Bass u. Treble) ein- und aus.Langes Drücken: Schaltet die Loudnessfunktion ein- und aus.
MENU	Kurzes Antippen dieser Taste öffnet und schließt das Menü zur Klanganpassung.Siehe Kapitel System und Klangeinstellungen.Langes Drücken öffnet und schließt das Menü für Systemeinstellungen.Siehe Kapitel System und Klangeinstellungen.

⑧ Fernbedienungsempfänger
Bitte richten Sie bei der Bedienung per Fernbedienung die FM8 in Richtung des Empfängers.

Fernbedienung

Ein- und Ausschalten

Kurzes Antippen schaltet den HA 200 ein.

Zum Ausschalten die Taste lange drücken.

Kurzes Antippen im Betrieb schaltet die Kopfhörerausgänge aus und ein (Muting). Bitte beachten Sie auch die Hinweise im Kapitel Automatische Abschaltfunktion (Seite 27).

Quellenwahl

	Wählt die analogen Eingänge Analog IN 1 (RCA) und Analog IN 2 (XLR).Zum Umschalten zwischen Analog RCA und Analog XLR die Taste ggf.nochmals drücken.
	Wählt die digitalen Eingänge USB IN und AES / EBU.Zum Umschalten zwischen den beiden Eingängen die Taste nochmalsdrücken.
	Wählt die Digitaleingänge S/P DIF 1 und 2 und die optischen Digitaleingänge OPT 1 und 2.Zum Umschalten zwischen den Eingängen die Taste ggf. mehrfachdrücken.
	Wählt die Bluetoothverbindung, den digitalen BNC - Eingang und die HDMI-Eingänge 1,2 und ARC.Zum Umschalten zwischen den Eingängen die Taste ggf. mehrfachdrücken.

Lautstärke

Wippe zum Einstellen der Lautstärke.

Tippen Sie auf „plus“ oder „minus“, um die Lautstärke in feinen Schritten zu verstellen. Wird die Taste länger festgehalten erfolgt die Lautstärkeeinstellung kontinuierlich, bis die Taste losgelassen wird.

Menübedienung

Cursor-Tasten zur Menübedienung.

Wählen Sie mit den ▲ ▼ Tasten einen Menüeintrag aus. Antippen der OK-Taste aktiviert den ausgewählten Menüpunkt. Zum Ändern der Einstellungen die ◀ ▶ Tasten antippen. Anschließend mit der OK-Taste die Einstellung übernehmen.

Einstellungen

Kurzes Drücken: Öffnet das Menü zur Klanganpassung

Langes Drücken: Öffnet das Menü für Systemeinstellungen.

Siehe Kapitel System- und Klangeinstellungen

Bitte halten Sie bei der Bedienung per Fernbedienung die FM8 in Richtung des Fernbedienungsempfängers.

Die Reichweite der Fernbedienung beträgt ca. 4..5 m. Die Sichtlinie zwischen FM8 und dem Fernbedienungsempfänger darf nicht durch Hindernisse unterbrochen sein.

Unbedingt sollte der direkte Einfall von Störlicht (z.B. von Leuchtstoff- und Energiesparlampen) in den Empfänger vermieden werden, da ansonsten die Reichweite der Fernbedienung erheblich reduziert werden kann.

Fernbedienung aufladen

Die FM8 hat eine interne aufladbare Batterie (Li-Ionen Akku), die vom Benutzer nicht entfernt oder ausgetauscht werden kann.

Um die Fernbedienung aufzuladen, schließen Sie diese an den CHARGE-Anschluss auf der Rückseite des HA 200 an.

Der Ladevorgang wird durch die rot blinkende LED auf der Fernbedienung signalisiert. Sobald der Akku vollständig geladen ist, leuchtet die LED dauerhaft rot.

Wichtige Hinweise

• Während des Ladevorgangs kann die FM8 nicht zur Bedienung benutzt werden.
• Laden Sie die FM8 nicht unbeaufsichtigt auf.
• Sollte die Batterie eines Tages nur noch eine geringe Kapazität haben und die Nutzungsdauer der FM8 stark zurückgehen, so wenden Sie sich zwecks Batterieaustausch bitte an Ihren T+A Fachhändler.
• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.
• Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden.
• Schützen Sie die FM8 vor Feuchtigkeit, Kälte, Hitze und Staub.
• Die FM8 enthält einen Li-Ionen Akku. Wie jedes Elektrogerät darf die FM8 nicht im normalen Hausmüll entsorgt werden, sondern muss bei den dafür vorgesehenen Elektroschrottsammelstellen abgegeben werden.
• Gebrauchte Batterien dürfen nicht über den Hausmüll entsorgt werden! Sie sind gemäß Batterieverordnung (BattVO) an den Verkäufer (Fachhandel) oder an die Stadt zurückzugeben, um sie einer schadlosen Verwertung oder Beseitigung zuzuführen. Die Städte stellen hierfür Sammelbehälter zur Verfügung und/oder nehmen Altbatterien an Sammelfahrzeugen an.

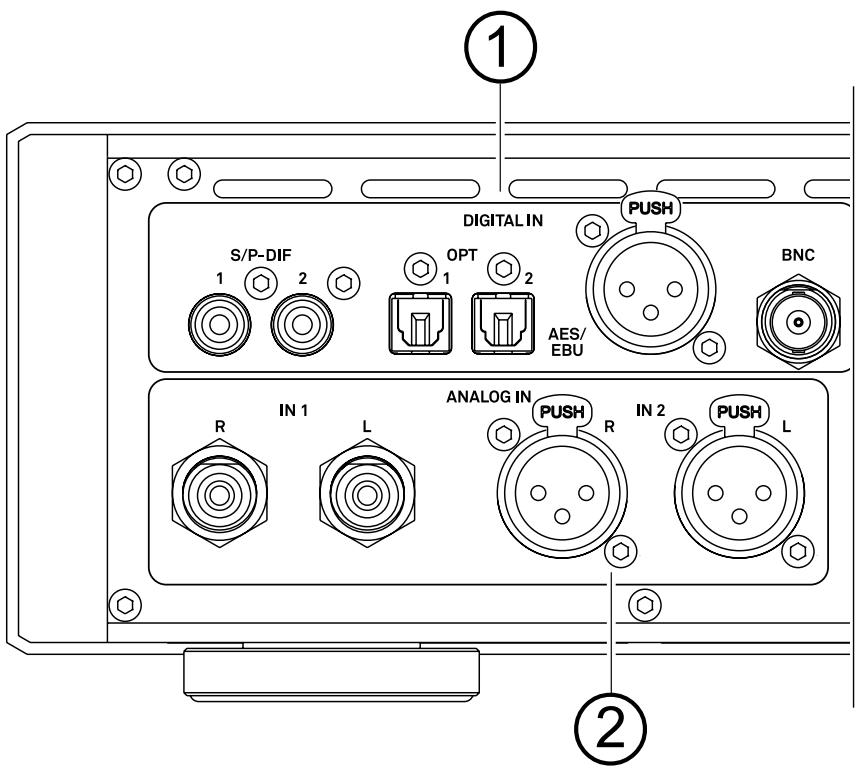

Anschlüsse

In diesem und dem folgenden Kapitel werden alle Dinge von grundsätzlicher Bedeutung für die Aufstellung und Inbetriebnahme beschrieben, die nicht für den täglichen Umgang mit dem Gerät relevant sind, die aber trotzdem vor dem ersten Gebrauch gelesen und beachtet werden sollten.

S/P-DIF	Eingänge für digitale Quellgeräte mit koaxialem (Cinch / RCA) Digitalausgang.
OPT	Eingänge für digitale Quellgeräte mit optischem Digitalausgang (TOSLINK).
AES/EBU	Eingang für digitale Quellgeräte mit AES/EBU Digitalausgang.
BNC	Eingang für digitale Quellgeräte mit koaxialem BNC Digitalausgang.

Der HA 200 akzeptiert an allen Eingängen digitale Stereosignale nach S/P-DIF Norm mit Abtastraten von 32 bis 192 kHz.

② Analoge Eingänge

IN 1	Universeller Line-Eingang zum Anschluss von beliebigen Stereo Audio- oder TV-Geräten mit asymmetrischem Cinch-Ausgang (RCA).
IN 2	Universeller Line-Eingang zum Anschluss von beliebigen Stereo Audio-Geräten mit symmetrischem XLR-Ausgang.

③ Bluetooth

BT ANT

Anschluss für die Bluetoothantenne.

④ USB Eingänge

USB IN	Anschlussbuchse für einen PC oder MAC Computer.Der HA 200 akzeptiert an diesem Eingang digitale PCM Stereosignale mit Abtastraten von 44,1...768 kSps und digitale DSD Stereosignale von DSD64 bis DSD1024** DSD512 bis DSD1024 nur von einem Windows PC.
USB SYS	USB-Schnittstelle für eventuelle zukünftige Erweiterungen.

⑤ ⑥ Systemschnittstellen

SYS IN	Schnittstelle für eventuelle zukünftige Erweiterungen.
E2 LINK	Buchsen für Diagnosefunktionen und Updates.
CTRL	Steuerungsanschluss für eventuelle zukünftige Erweiterungen.

⑦ Ladeanschluss

	CHARGE	Ladeanschluss für die Fernbedienung FM8.
8	HDMI-Eingänge (optional)
	HDMI	IN1 und IN2 für den Anschluss eines Blu-Ray-Spielers o. Ä.Der Ausgang OUT (ARC) dient zum Anschluss eines Fernsehgerätes.
		Falls Ihr Fernsehgerät über die ARC-Funktion verfügt, kann der Fernsehton über den HA 200 wiedergegeben werden.
9	Netzbuchse

In diese Buchse wird das Netzkabel eingesteckt.

Aufstellung und Anschluss

Aufstellung

Packen Sie das Gerät vorsichtig aus und heben Sie die Originalverpackung sorgfältig auf. Der Karton und das Verpackungsmaterial sind speziell für dieses Gerät konzipiert und bei späteren Transporten ein sicherer Behälter. Stellen Sie das Gerät an einem geeigneten Ort auf. Beachten Sie bitte alle Hinweise zum Anschluss und zur Aufstellung im Kapitel Sicherheitshinweise (Seite 8).

Anschluss der Kopfhörer

	Verbinden Sie den Kopfhörer, je nach verwendeter Anschlussart, mit dem entsprechenden Kopfhörerausgang auf der Front des HA 200.OUT 1 - 4,4 mm symmetrisch (Pentaconn)OUT 2 - XLR-4-pin symmetrischOUT 3 - 6,35 mm Stereo-Klinkenstecker asymmetrisch
i	Sofern der verwendete Kopfhörer über austauschbare Anschlussleitungen und die Möglichkeit des symmetrischen Anschlusses verfügt, empfehlen wir für maximale Klangqualität die Benutzung der symmetrischen Anschlussleitung.
	Es können alle drei Anschlussbuchsen gleichzeitig belegt werden. Zwei beliebige, der drei Ausgänge lassen sich gleichzeitig einschalten.
	Die Impedanz des angeschlossenen Kopfhörers muss mindestens 10 Ohm betragen. Beim Betrieb von zwei Kopfhörern gleichzeitig, muss die Impedanz je Kopfhörer mindestens 20 Ohm betragen.
⚠️	Sehr lautes dauerhaftes Hören von Programmmaterial über Ohr- oder Kopfhörer kann zum dauerhaften Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- oder Ohrhörer.

Anschluss digitaler Quellgeräte

	Sie können an die Digitaleingänge des HA 200 (Digital IN) Geräte mit elektrischem Coax-, BNC-, AES/EBU-oder optischem Lichtleiterausgang anschließen.
i	Der HA 200 akzeptiert an allen Eingängen digitale Stereosignale nach S/P-DIF Norm mit Abtastraten von 32 kHz bis 192 kHz.

Anschluss analoger Quellgeräte

	Verbinden Sie die analogen Eingangsbuchsen (Analog IN) des HA 200 mit den gleichnamigen Ausgangsbuchsen der Quellgeräte, also R mit R und L mit L. Bei umgekehrtem Anschluss sind die Stereokanäle vertauscht.
i	Stecken Sie alle Stecker fest in die Buchsen ein. Lockere Steckverbindungen können Brummen oder andere Störgeräusche verursachen.

Anschluss der Bluetoothantenne

Für die Nutzung der Bluetoothfunktion des HA 200, muss die mitgelieferte Antenne an die Buchse „BT ANT“ angeschossen werden.

Schließen Sie an die HDMI-Eingänge (IN 1 und IN 2) Quellegeräte, wie z.B. einen BluRay-Player oder eine Spielkonsole an. An der Buchse „OUT“ stehen die Bildsignale der beiden Eingangsbuchsen „IN1“ und „IN2“ zur Weiterleitung an einen Fernseher zur Verfügung.

An den Eingängen HDMI 1 und HDMI 2 akzeptiert der HA 200 digitale PCM codierte Stereosignale mit Abtastraten von 44,1 ... 384 kHz und DSD Daten mit einer Abtastrate von DSD64

Verfügt Ihr Fernsehgerät über die ARC-Funktion (Audio Return Channel), kann der Fernsehton über den HA 200 wiedergegeben werden.

Anschluss eines Computers

Der HA 200 kann an MAC und Windows Betriebssystemen zur Tonwiedergabe genutzt werden. Verbinden Sie hierzu, mittels des im Lieferumfang enthaltenen USB-Anschlusskabels, den USB IN - Anschluss des HA 200 mit einem freien USB-Anschluss an Ihrem Computer.

An MAC Betriebssystemen ist die Wiedergabe von DSD Streams bis zu DSD256 und PCM Streams bis zu 768 kHz möglich. Bei Betrieb an Windows Betriebssystemen ist die Installation eines dedizierten Treibers erforderlich. Bei installiertem Treiber ist die Wiedergabe von DSD Streams bis zu DSD1024 und PCM Streams bis zu 768 kHz möglich.

Anschluss des Netzkabels

Schließen Sie das Netzkabel an die Netzbuchse des HA 200 an und verbinden Sie anschließend das Gerät mit der Stromversorgung. Zur Erreichung des maximalen Störabstandes sollte der Netzstecker so in die Netzsteckdose gesteckt werden, dass die Phase an dem Kontakt der Netzeingangsbuchse angeschlossen wird, der mit einem Punkt gekennzeichnet ist. Die Phase der Netzsteckdose kann mit einem dafür geeigneten Messgerät ermittelt werden. Wenden Sie sich bitte an Ihren Fachhändler.

⚠️ Schließen Sie den HA 200 und die weiteren Komponenten erst an die Stromversorgung an, wenn alle erforderlichen Verbindungen zwischen den Geräten hergestellt wurden.

Anschlussdiagramm

* Nur mit optional ab Werk eingebautem HDMI-Modul möglich

Analoge Quelle

• Reduzieren Sie ggf. als Erstes die eingestellte Lautstärke.
• Wählen Sie über die Quellenwahltasten am Gerät oder der Fernbedienung, den Analogeingang, an den Sie das wiederzugebende Quellgerät angeschlossen haben.
• Sobald das Quellgerät Musik liefert, wird das Musiksignal hörbar.

Digitale Quelle

• Reduzieren Sie ggf. als Erstes die eingestellte Lautstärke.
• Wählen Sie über die Quellenwahltasten am Gerät oder der Fernbedienung, den Digitaleingang, an den Sie das wiederzugebende Quellgerät angeschlossen haben.
• Sobald das Quellgerät digitale Musikdaten liefert, stellt sich der HA 200 automatisch auf das Format und die Abtastrate des Signals ein und das Musiksignal wird hörbar.

Bluetooth

• Reduzieren Sie ggf. als Erstes die eingestellte Lautstärke.
• Wählen Sie die Quelle Bluetooth durch ggf. zweimaliges Drücken der Quellentaste BT/BNC.
• Um von einem Bluetooth fähigen Gerät Musik über den HA 200 abspielen zu können, muss das externe Gerät zunächst an den HA 200 angemeldet werden.
• Der HA 200 ist verbindungsbereit, wenn die Meldung Bluetooth not connected angezeigt wird.
• Ist bereits ein Gerät verbunden, muss als Erstes die bestehende Verbindung getrennt werden.
• Ist der HA 200 gefunden, verbinden Sie ihn mit Ihrem Mobilgerät.
  • Die Wiedergabe kann jetzt am Mobilgerät gestartet werden.
• Einige Bluetooth Geräte können auch mit der Fernbedienung FM8 des HA 200 gesteuert werden. Die Bedienung und das Verhalten des verbundenen Gerätes werden durch dieses selber bestimmt. In der Regel haben die Tasten der Fernbedienung FM8 folgende Funktionen:

Für die Bluetoothwiedergabe, muss auf der Geräterückseite die mitgelieferte Antenne an die Buchse BT ANT angeschlossen sein.

Sollte Ihr Gerät einem PIN Code abfragen, so lautet dieser immer „0000“.

Für eine Bluetooth-Audioübertragung von einem Mobilgerät zum HA 200, muss das Mobilgerät das A2DP Bluetooth Audioübertragungsprotokoll unterstützen.

Für die Steuerung der Wiedergabe durch den HA 200, muss das Mobilgerät das AVRCP-Protokoll unterstützen

Eine generelle Kompatibilität mit allen am Markt erhältlichen Geräten kann aber auf Grund der Vielzahl von Geräten und den teilweise sehr unterschiedlichen Implementierungen des Bluetooth Standards nicht gegeben werden. Bei Problemen mit der Bluetooth Übertragung wenden Sie sich bitte an den Hersteller des Mobilgerätes.

Wiedergabe von einem Computer (USB-DAC)

minimale SystemanforderungenMindestens Intel Core i5 oder vergleichbarer AMD Prozessor, 4 GB RAM, USB 2.0 Schnittstelle, Microsoft Windows 10, 8.1, 8 oder 7 oder MAC OS X 10.13.6 und höher.

Treiber installierenFür die Wiedergabe über USB, von einem angeschlossenen Windows PC, muss auf dem Computer zuerst spezielle Treibersoftware installiert werdenDie erforderlichen Treiber und eine detaillierte Installationsanleitung stehen auf unserer Homepage unter http://www.ta-hifi.com/support zum Download bereit.Bei Verwendung eines Computers mit Mac OS X 10.6 oder höher sind keine Treiber notwendig.

EinstellungenUm den HA 200 an Ihrem Computer betreiben zu können, müssen einige Systemeinstellungen geändert werden. Diese Einstellungen müssen unabhängig vom Betriebssystem vorgenommen werden. Wie und wo die Einstellungen zu machen sind, ist in der Installationsanleitung detailliert beschrieben.

WiedergabeReduzieren Sie ggf. als Erstes die eingestellte Lautstärke.Schalten Sie den Computer ein.Wählen Sie über die Quellenwahltasten am Gerät oder der Fernbedienung den USB-Eingang.Wählen Sie in den Systemeinstellungen des Betriebssystems ggf. den HA 200 als Ausgabegerät aus.Starten Sie die Wiedergabesoftware auf dem Computer.

iTrennen Sie die USB-Verbindung nicht im Betrieb. Schalten Sie den HA 200 nicht während der Wiedergabe aus. Dies kann zu Fehlfunktionen und Abstürzen führen.Sollte es zu Störungen bei der Wiedergabe kommen, starten Sie den Computer neu.

Die Wiedergabe der auf dem Computer gespeicherten Dateien kann nicht über den HA 200 oder die FM8 ge-steuert werden.

Wiedergabe einer HDMI-Quelle

• Reduzieren Sie ggf. als Erstes die eingestellte Lautstärke.• Wählen Sie über die Quellenwahltasten am Gerät oder der Fernbedienung ,den HDMI-Eingang, an den Sie das wiederzugebende Quellgerät angeschlossen haben.• Ist am Ausgang HDMI OUT ein Fernseher angeschlossen, so kann der Fernsehton, soweit vom Fernseher unterstützt, per ARC (Audio Return Channel) an den HA 200 übertragen werden. Wählen Sie für den Fernsehton die Quelle HDMI ARC aus.• Sobald das Quellgerät digitale Musikdaten liefert, stellt sich der HA 200 automatisch auf das Format und die Abtastrate des Signals ein und das Musiksignal wird hörbar.

i Die Wiedergabe über HDMI steht nur bei optional eingebautem HDMI-Modul zur Verfügung.

Für die Nutzung der ARC Funktion, muss der Fernseher diese unterstützen und der HA 200 an einem ARC kompatiblem Eingang des Fernsehers angeschlossen sein.

Da der HA 200 für die reine Stereowiedergabe konzipiert ist, können bei der Wiedergabe von mehrkanaligem Material nur die vorderen beiden Kanäle wiedergegeben werden. Je nach Quellgerät kann das Signal auch stumm bleiben. Aus diesem Grund sollte das angeschlossene Quellgerät falls möglich auf Stereowiedergabe (Downmix-Funktion) umgestellt und falls vorhanden die Stereospur im Menü der Disc ausgewählt werden.

System- und Klangeinstellungen

Menü-Bedienung

Bedienung am Gerät

• Zum Aufrufen des Menüs für Systemeinstellungen die MENU-Taste ① an der Front des HA 200 lange drücken.
• Zum Aufrufen des Menüs für Klangeinstellungen die MENU-Taste ① an der Front des HA 200 kurz antippen.
• Wählen Sie mit dem SELECT-Knopf ② einen Punkt des Menüs aus.
• Um einen ausgewählten Menüpunkt zu verändern, bestätigen Sie durch Drücken des SELECT Knopfes und verändern Sie ihn anschließend durch Drehen des Knopfes.
• Um die Einstellung zu übernehmen, drücken Sie nach der Veränderung nochmals auf den Knopf.
• Um eine Veränderung nicht zu übernehmen, können Sie jederzeit mit der MENU-Taste abbrechen.
• Durch langes Drücken des SELECT Knopfes gelangen Sie zurück zur vorherigen Menüebene.
• Zum Verlassen des Menüs die MENU-Taste antippen.

Bedienung per Fernbedienung

• Zum Aufrufen des Menüs für Systemeinstellungen die ⏻ Taste auf der Fernbedienung lange drücken.
• Zum Aufrufen des Menüs für Klangeinstellungen die ^F1 Taste auf der Fernbedienung kurz antippen.
• Wählen Sie mit den ▲ ▼ Tasten einen Punkt des Menüs aus.
• Um einen ausgewählten Menüpunkt zu verändern, drücken Sie zuerst die OK Taste und verändern Sie ihn anschließend mit den ◀ ▶ Tasten.
• Um die Einstellung zu übernehmen, drücken Sie nach der Veränderung nochmals die OK Taste.
• Um eine Veränderung nicht zu übernehmen, können Sie jederzeit mit der ^F1 Taste abbrechen.
• Durch langes Drücken der OK Taste gelangen Sie zurück zur vorherigen Menüebene.
• Zum Verlassen des Menüs die ^F1 Taste antippen.

Meter mode	Unter diesem Menüpunkt kann die Anzeigeart der Meter eingestellt werden.Die folgenden Messarten stehen zur Verfügung:
	Input level	- Aussteuerung des Eingangssignals
	Output level	- Ausgangspegel
	Temperature	- Temperaturanzeige des Gerätes und der Class-A-Ausgangsstufen
	Signal quality	- Zeigt die Qualität (Frequenzabweichung und Fehlerrate) des eingespeisten Digitalsignals an.
	Meters off	- Anzeige abgeschaltet
	i Detaillierte Informationen zu den verschiedenen Meter-Einstellungen und Anzeigearten finden Sie im Kapitel Meter (Seite 24).
Source configuration	Unter diesem Menüpunkt können nicht benötigte Quellen deaktiviert werden.Deaktiverte Quelle können nicht mehr über die Quellentasten am Gerät und die Fernbedienung aufgerufen werden.Nach dem Aufrufen dieses Menüpunktes mit der [IMAGE] Taste erscheint eine Liste aller Quellen des HA 200.Hinter jeder Quelle ist vermerkt, ob die betreffende Quelle aktiviert (enabled) oder deaktiviert (disabled) ist.
Display brightness	Hier können Sie die Helligkeit des Displays, während des normalen Betriebs, Ihren persönlichen Vorlieben in 9 Stufen anpassen.
Display mode	Hier kann eingestellt werden, ob das Display dauerhaft oder zeitweise, ausschließlich bei Bedienung des Gerätes, eingeschaltet sein soll.Bei der Einstellung Temporary wird das Display nur während der Bedienung des HA 200 eingeschaltet und anschließend, nach kurzer Verzögerung, automatisch wieder abgeschaltet.Ist die Einstellung Always ON gewählt, bleibt das Display dauerhaft eingeschaltet.
Colour profile	Unter diesem Menüpunkt können Sie die Helligkeit der Status-LEDs und die Helligkeit und Beleuchtungsfarbe der Meter ihren persönlichen Vorlieben anpassen.Wählen Sie den Menüpunkt Default colours um die Anzeigen auf die Standardeinstellungen zurück zu setzten.
Energy saver	Hier kann der Energiesparmodus ein- und abgeschaltet werden.Das Gerät verfügt über eine automatische Abschaltfunktion (Auto Power Down).Ist die Option ECO eingestellt, schaltet der HA 200 automatisch in den Standby-Betrieb, wenn länger als 60 Minuten kein Musiksignal und keine Bedienung erkannt wurde.Ist die Einstellung Comfort gewählt, bleibt das Gerät solange eingeschaltet, bis es manuell in den Standby-Betrieb geschaltet wird.
	i In Ländern außerhalb der EU in denen die EuP Richtlinie nicht gilt, kann die automatische Abschaltung des Gerätes (Einstellung ECO) bei Bedarf deaktiviert werden.
Device info	Menüpunkt zur Anzeige der installierten Softwarestände und Option um das Gerät in den Auslieferungszustand zurück zu versetzen.

Klangeinstellungen

Balance	Dieser Menüpunkt ermöglicht eine Veränderung der Pegelbalance zwischen dem linken und rechten Kanal.
Bass	Unter diesem Menüpunkt kann die Basswiedergabe angepasst werden.
Treble	Unter diesem Menüpunkt kann die Wiedergabe der hohen Frequenzanteile angepasst werden.
Cross - Feed	Unter diesem Menüpunkt kann die Cross-Feed-Funktion ein- und ausgeschaltet werden.Die Cross-Feed-Funktion reduziert frequenzabhängig die bei Kopfhörern prinzipbedingte hohe Kanaltrennung zwischen dem rechten und linken Kanal. Hierdurch wird ein Klangbild erzeugt, welches dem Hören mit Stereolautsprechern näher kommt. Das heißt, die Bühne baut sich weiter vor dem Kopf auf.Bei frühen Stereoaufnahmen sind manchmal die Audiosignale stark auf die eine oder andere Seite abgemischt worden, um den Stereo-Effekt besonders hervorzuheben. Dies kann beim Hören über Kopfhörer allerdings anstrengend und störend wirken. Die Cross-Feed-Funktion kann diesen Effekt deutlich reduzieren.
Upsampling	Der HA 200 verfügt über vier unterschiedliche Upsamplingtypen mit verschiedenen Klangcharakteren.FIR 1 ist das klassische FIR Filter mit extrem linearem Frequenzgang.FIR 2 ist ein FIR Filter mit verbesserter Impulsantwort.BEZ 1 ist ein Bezier-Interpolator mit einem IIR-Filter kombiniert. Dieses Verfahren produziert ein sehr „analoges“ Systemverhalten.BEZ 2 ist ein reiner Bezier-Interpolator – perfekt in „Timing“ und Dynamik.Für besondere Anwendungsfälle, wenn z. B. das Quellgerät das Upsampling übernimmt (z. B. ein PC mit Signalyst HQ-Player), kann das Upsampling im HA 200 deaktiviert werden.NOS 1 - Bei dieser Einstellung ist das Upsampling des HA 200 deaktivert und das analoge Ausgangsfilter wird für Samplingfrequenzen von 44,1 und 48 kHz automatisch auf 60 kHz eingestellt. Bei höheren Samplingfrequenzen wird auf die unter dem Menüpunkt Bandwidth gewählte Einstellung umgeschaltet.NOS 2 - Bei dieser Einstellung ist das Upsampling des HA 200 deaktivert. Das analoge Ausgangfilter hat immer die unter dem Menüpunkt Bandwidth gewählte Einstellung.
	Diese Einstellungen wirken nur auf die Digitalquellen während der Wiedergabe von PCM codiertem Material.
Bandwidth	Unter diesem Menüpunkt kann das analoge Ausgangsfilter von 60 kHz (LP 60 kHz) auf 120 kHz (Wide) Bandbreite umgeschaltet werden. Der Wide-Betrieb ermöglicht eine räumlichere Musikreproduktion.
Loudness Level	Unter diesem Menüpunkt kann die Loudnessfunktion in ihrer Intensität an den Wirkungsgrad des verwendeten Kopfhörers angepasst werden.Der HA 200 ist mit einer gehörrichtigen Lautstärkeregelung (LOUDNESS) ausgestattet, die bei sehr geringen Lautstärken die frequenzabhängige Empfindlichkeit des menschlichen Ohres entsprechend der Gehörphysiologie kompensiert.Stellen Sie das Loudness-Level so ein, dass sich bei niedrigen und höheren Abhörpegeln der gleiche Höreindruck ergibt.
Impedance	Unter diesem Menüpunkt kann die Ausgangsimpedanz des Verstärkers in sechs Stufen optimal an den verwendeten Kopfhörer angepasst werden.Die Ausgangsimpedanz kann für jeden der drei Kopfhörerausgänge (OUT1 ... OUT3) separat eingestellt werden.Schalten Sie hierzu den betreffenden Kopfhörerausgang ein, bevor Sie das Menü für Klangeinstellungen aufrufen und die gewünschte Impedanz einstellen.
	Diese Einstellung ist grundsätzlich nicht von der Impedanz des angeschlossenen Kopfhörers abhängig. Standardmäßig ist die Ausgangsimpedanz auf 8 Ohm eingestellt. Diese Einstellung kann universell für alle Kopfhörer benutzt werden. Um die bestmögliche Klangqualität zu erzielen, kann es je nach Kopfhörer und persönlichem Hörempfinden sinvoll sein, eine höhere Ausgangsimpedanz wählen.Um eine tonale Interferenz zwischen den Kopfhörern zu vermeiden, wird die Ausgangsimpedanz automatisch auf 8 Ohm eingestellt, sobald zwei Kopfhörer parallel verwendet werden.

Statusanzeige

	Die Statusanzeige ermöglicht einen schnellen Überblick über die aktuellen Einstellungen.Im Folgenden werden die einzelnen Statusanzeigen erläutert.
X-FEED	Zeigt an, ob die Cross-Feed-Funktion ein-(ON) oder ausgeschaltet (OFF) ist.
IMP	Hier wird die aktuell eingestellte Impedanz in Ohm (R) angezeigt.Mögliche Anzeigen sind 8, 12, 18, 25, 40 oder 80 Ohm.
MODE	Einstellung der Bandbreite (Bandwidth) des Ausgangsfilters.WIDE (120 kHz) oder LP 60 (60 kHz)
OVS	Hier wird der aktuell ausgewählte Upsamplingtyp angezeigt.Mögliche Anzeigen sind FIR1, FIR2, BEZ1 oder BEZ2. Bei deaktiviertem Upsampling NOS1 oder NOS2.
LO OVS	Wird hier LO OVS ON angzeigt, hat der HA 200 bei Wiedergabe über die Digitaleingänge auf seinen internen Präzisions-Taktoszillator (LO = Local Oscillator) umgeschaltet. Dies bewirkt eine Eliminierung des Jitters, ist jedoch nur möglich, wenn die Qualität (des Taktes) des angeschlossenen Signals ausreichend ist (max. +- 150 ppm Abweichung).Bei unzureichender Qualität des Taktes schaltet der interne Präzisions-Taktoszillator ab. Die Anzeige wechselt zu LO OVS OFF.

Meter

Allgemeines

Die Meter des HA200 werden für verschiedene Anzeigefunktionen verwendet. Für die unterschiedlichen Messungen stehen 3 Skalen zur Verfügung:

• VU Skala [-50...+5 dB] für Pegelmessungen
- 0...100 Skala für Temperatur und relative % Messungen
- 0 + Skala für Frequenzablage- und Trendmessungen.

Die Skalierung und Charakteristik der Anzeige entspricht der für QPPM Meter des Typs I (DIN PPM).

Status-LED

Die Status-LED zwischen den beiden Metern signalisiert die aktuelle Anzeigefunktion.

Status-LED	Anzeigefunktion
Aus	VU-Meter - Input Level
Ein	VU-Meter - Output Level
Blinkt	Sonderbetriebsart - Temperaturanzeige oder Anzeige Stream Quality

Die VU-Meter Funktion zeigt den aktuellen Signalpegel an. Es kann sowohl der Pegel am D/A Wandler als auch der Pegel am Verstärkerausgang angezeigt werden. Bei den Anzeigen handelt es sich um Spitzenwertanzeigen (QPPM = Quasi-Peak Programme Meter). Die Skalierung und Charakteristik der Anzeige entspricht der für QPPM Meter des Typs I (DIN PPM).

Input-Level

Aussteuerung des Eingangssignals. Bei digitalen Quellen entspricht der 0-dB Punkt der D/A Wandler-Voll-aussteuerung (0dB FS). Bei Analogen Quellen entspricht der 0dB Punkt 2,35 Volt eff. Eingangsspannung.

Output-Level

Ausgangspegel – an den Kopfhörer abgegebene Spannung.

Der 0-dB Punkt entspricht Verstärker-Vollaussteuerung.

Temperatur [Skala 0...100]

Die Klangeigenschaften hängen u.a. auch von der Temperatur der elektronischen Baugruppen ab. für jede Baugruppe gibt es eine optimale Temperatur, bei der die Klangqualität ein Optimum erreicht. HiFi Geräte klingen daher nach einer Aufwärmphase in der Regel besser als im kalten Zustand. Beim HA200 wird die Temperatur laufend vom Steuerprozessor überwacht. Die Meter zeigen die Temperatur wie folgt an:

• Das linke Meter zeigt die Systemtemperatur an (Innenraum)
  Die optimale Temperatur liegt bei ca. 30...50 °C.
• Das rechte Meter zeigt die Temperatur der Class-A Ausgangsstufen an.
  Die optimale Temperatur liegt hier bei 55..85 °C.

Stream Quality [Skala - 0 + und 0...100]

• Das linke Meter [Skala - 0 +] zeigt, ob die Clock-Frequenz des eingehenden Datenstroms der gerade aktiven Quelle auf der Normfrequenz arbeitet. Befindet sich der Zeiger exakt auf der Skalenmitte, so liegt die Frequenz der Quelle exakt auf der Normfrequenz. Der Anzeigebereich geht von 150ppm bis +150 ppm.
  Normgerechte Quellen sollten im Bereich +/ 50 ppm liegen.
• Das rechte Meter [Skala 0...100] zeigt die Fehlerrate des gerade aktiven Eingangs an. Bei guter Übertragungsqualität sollte die Anzeige bei 0 liegen.

Werden auf dem rechte Meter häufiger Ausschläge beobachtet, so sollten zuerst die Kabel für den betreffende Eingang geprüft und ggf. ausgetauscht werden. Bringt das keine Verbesserung sollte das Quellgerät überprüft werden.

Der interne Präzisionsoszillator (Anzeige LO OVS im Display) im HA200 kann Signale von -150 bis +150 ppm resynchronisieren und von jeglichem Jitter befreien.

Betriebsstörungen

Viele Betriebsstörungen haben eine einfache Ursache, die sich leicht beheben lässt. Im folgenden Abschnitt sind einige mögliche Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine T+A Fachwerkstatt.

Gerät schaltet nicht ein

Ursache 1:Netzkabel nicht richtig angeschlossen.Abhilfe:Überprüfen und fest einstecken.

Ursache 2:Durchgebrannte Netzsicherung.Abhilfe:Die Netzsicherung in der Netzeingangsbuchse durch autorisierte Fachwerkstatt ersetzen lassen. Es dürfen nur Sicherungen verwendet werden, deren Bezeichnung mit dem Geräteaufdruck übereinstimmt!

Gerät reagiert korrekt auf Bedienung über die Tasten direkt am Gerät, lässt sich aber nicht fernbedienen

Ursache:Der Akku der Fernbedienung FM8 ist vollständig entladen.Abhilfe:Laden Sie den eingebauten Akku der FM8 über die Ladebuchse (CHARGE) auf der Geräterückseite des HA 200 auf.

Von einem über USB angeschlossenen Windows-Computer, können keine Audio-dateien abgespielt werden

Ursache :Für die Wiedergabe per USB von einem Windows PC müssen Treiber installiert werden.Abhilfe:Laden Sie das Treiberpaket von der T+A Homepage und installieren Sie diese wie in der Installationsanleitung beschrieben.

Eine oder mehrere Quellen können über die Quellenwahltasten am Gerät und der Fernbedienung nicht ausgewählt werden

Ursache :

Die betreffende Quelle ist deaktiviert worden.

Abhilfe:

Rufen Sie das Systemeinstellungsmenü auf und aktivieren Sie die deaktivierte Quelle.

Hinweise zum sparsamen Umgang mit Energie

Allgemeine Informationen

Der HA 200 entspricht den neuesten Richtlinien zum sparsamen Verbrauch von Energie (EuP Richtlinie). Dazu trägt das moderne Netzteildesign maßgeblich bei.

Der interne Mikroprozessor sorgt stets dafür, dass Baugruppen, die momentan nicht benötigt werden, automatisch abgeschaltet werden. Der Mikroprozessor selbst arbeitet Im Standbybetrieb mit einer niedrigeren Taktfrequenz und reagiert nur noch auf den Fernbedienungsempfänger.

Im Standbybetrieb beträgt der Stromverbrauch des HA 200 deshalb weniger als 0,5 Watt.

Wird das Gerät längere Zeit nicht benutzt, sollte das Gerät vom Netz getrennt werden. Zur Netztrennung muss der Netzstecker gezogen werden.

Automatische Abschaltfunktion

Das Gerät verfügt über eine automatische Abschaltfunktion (Auto Power Down).

Wird länger als 60 Minuten kein Musiksignal und keine Bedienung erkannt, schaltet der HA 200 automatisch in den Standby-Betrieb.

In Ländern außerhalb der EU in denen die EuP Richtlinie nicht gilt, kann die automatische Abschaltung des Gerätes bei Bedarf deaktiviert werden.

Siehe Kapitel „System- und Klangeinstellungen“.

Technische Daten

Analogsektion
Frequenzgang + 0/−3 dB	0,1 Hz – 200 kHz
Fremd-/Geräuschspannungsabstände	110/114 dB
Klirrfaktor/Intermodulation	<0,001%/<0,001%
Kanaltrennung	>108 dB
Class A Betrieb	bis zu 700 mA
Volumecontrol	Relaisgesteuert in 1 dB Schritten, - 60 dB bis 0 dB
Loudness	Abschaltbar, auf Kopfhörer-Wirkungsgrad einstellbar
Klangregelung	Abschaltbar, Bass und Höhen -6 dB bis + 8 dB
Kopfhörerausgänge	6.35 mm Klinke, 4.4 mm Pentaconn kanalgetrennt, XLR-4 pin kanalgetrennt
	Impedanz wählbar: 8, 12, 18, 25, 40, 80 Ohm
Analogeingänge
Hochpegel (RCA) | Symmetrisch (XLR)	250 mVeff ... 4,5 Veff / 10 kOhm | 500 mVeff ... 9 Veff / 20 kOhm
Digitaleingänge
	1 x AES-EBU 32...192 kHz / 16-24 BitS/P-DIF: 2 x Standard Coax, 2 x optische TOS-Link 32...192 kHz / 16-24 Bit,1 x BNC 32...192 kHz / 16-24 Bit,2 x USB DAC: Device-Mode mit max. 768 kSps (PCM) und DSD1024*, unterstütztasynchrone Datenübertragung. *DSD 512 und DSD 1024 nur von einem Windows PC mit installiertem Treiber2 x HDMI IN, 1 x HDMI OUT mit ARC (optionale Ausstattung)
Bluetooth	A2DP (Audio), AVRCP 1.4 (Control) / aptX® HD, SBC, AAC
D/A Wandlersektion
PCM	Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandlern pro Kanal, 705,6 / 768 kSps Wand-lungsrate
DSD	T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 1024 (49,2 MHz), nativer Bitstream
Upsampling	T+A-Signalprozessor – synchrones Upsampling mit 4 wählba-ren Oversamplingalgorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier, NOS (non-oversampling)
Analogfilter	Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60 oder 120 kHz Grenzfrequenz
Netzanschluss	200 – 240V, 50 – 60 Hz, 100 Watt
Standby	<0,5W
Abmessungen (H × B × T)	10 × 32 × 34 cm
Zubehör	Fernbedienung FM8, Netzkabel, USB-Kabel zum Aufladen der Fernbedienung, USB-Kabel 2.0 für DAC, Cinchkabel, Bluetooth-Antenne
Gewicht	6,5 kg

Technische Änderungen vorbehalten.

Welcome

T+A elektroakustik GmbH & Co. KG

Planckstraße 9 – 11
